Maximice la eficiencia con la extensión de cable del panel solar adecuada

Cada pieza es esencial para optimizar el rendimiento de su sistema de energía solar. Cables para paneles solares Las extensiones se encuentran entre esos componentes que se deben considerar con cuidado. Una extensión de cable adecuada mantiene una transferencia de energía eficaz, evita la pérdida de potencia y garantiza la seguridad de toda la estructura. Este artículo proporciona información sobre por qué seleccionar una extensión de cable adecuada Extensión de cable para su sistema solar Los paneles fotovoltaicos son importantes, los principales factores a tener en cuenta, los errores más habituales y cómo elegir las opciones más adecuadas para cada caso particular. Esta guía completa ofrece la información técnica necesaria para tomar decisiones informadas, tanto si es un instalador solar experimentado como si es un propietario que busca optimizar el rendimiento de su sistema.

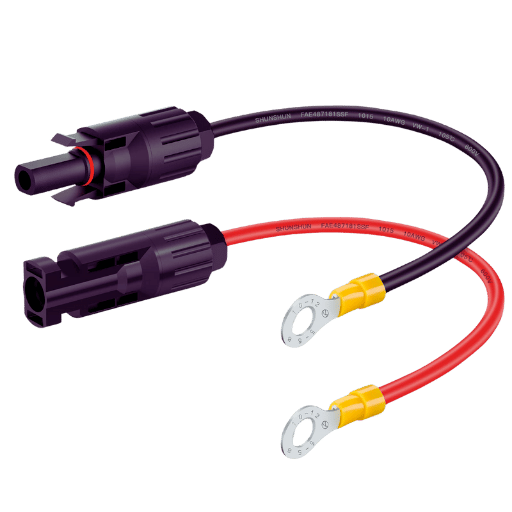

¿Qué es un cable para sistemas de paneles solares?

Los sistemas de paneles solares utilizan un cable eléctrico especial llamado cable solar para conectar los paneles a otros componentes del sistema, como baterías, controladores de carga e incluso inversores. La corriente continua (CC) que producen los paneles debe viajar de manera segura y eficiente a través de estos cables. Los buenos cables solares deben ser lo suficientemente resistentes como para tolerar la luz ultravioleta y las condiciones climáticas adversas, lo que garantiza la durabilidad y la fiabilidad del rendimiento para usos exteriores a lo largo del tiempo. Por lo tanto, es obligatorio elegir el tipo y el tamaño de cable adecuados si se quiere minimizar la pérdida de energía y mantener la seguridad del sistema.

Comprensión de los tipos de cables para paneles solares

En los sistemas de paneles solares se utilizan dos tipos principales de cables: cables de CC y cables de CA.

1. Cables de CC: Los cables de corriente continua (CC) transportan energía desde los paneles solares a los inversores. Estos cables están diseñados específicamente para uso en exteriores y son muy resistentes a la radiación ultravioleta y a las condiciones climáticas extremas. Por lo general, tienen doble aislamiento y están revestidos.
2. Cables de CA: se utilizan para transferir electricidad desde el inversor, que convierte la CC en corriente alterna (CA), a la red eléctrica o al sistema eléctrico del edificio. Por lo general, se instalan en interiores y deben cumplir con las normas eléctricas locales.

Es necesario elegir el tipo de cable adecuado para lograr eficiencia, seguridad y cumplimiento de las especificaciones del sistema.

Importancia de la longitud del cable y el calibre del alambre

Para determinar la eficacia y seguridad de un sistema eléctrico, se deben considerar elementos clave como la longitud y el calibre del cable. Cuando los cables son más largos, generan una mayor resistencia, cuyo resultado puede incluir caídas de voltaje y pérdidas de energía. Por este motivo, se deben seleccionar los calibres de cable adecuados según los requisitos actuales de un sistema para minimizar estos problemas. Los números de calibre más bajos (cables más gruesos) se adaptan mejor a tendidos largos, lo que reduce la resistencia y mantiene la integridad del voltaje, esencial para la transmisión adecuada de energía a través de ellos. Cable de extensión para panel solar pies. El equilibrio adecuado entre el calibre del cable y su longitud es fundamental para optimizar el rendimiento general del sistema, evitando el sobrecalentamiento o el bajo rendimiento debido a problemas de energía.

Cómo afecta la extensión del cable al rendimiento

He aprendido que el funcionamiento general de un sistema eléctrico puede verse afectado significativamente al aumentar la longitud del cable, ya que aumenta la resistencia en un circuito. Esta mayor resistencia puede provocar caídas de tensión, menor eficiencia energética y posible pérdida de potencia. Además, tienden a generar más calor, lo que provoca un desgaste con el tiempo o incluso un sobrecalentamiento cuando el calibre del cable es insuficiente. Los cables deben elegirse en función de su longitud y capacidad de corriente para lograr el máximo rendimiento. Al hacerlo, se evitan problemas como el desperdicio de energía, la reducción del funcionamiento del dispositivo y el peligro, que son cruciales si se trata de un cable de extensión.

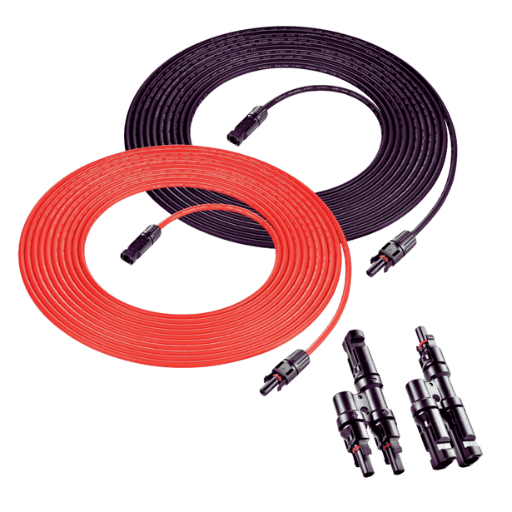

¿Cómo elegir el mejor cable de extensión para panel solar?

Factores a tener en cuenta al seleccionar cables de extensión

Cuando seleccionar panel solar Cables de extensión, tenga en cuenta estas influencias clave:

1. Longitud del cable: asegúrate de que el cable sea lo suficientemente largo para conectar el panel al controlador de carga o a una batería sin dejar demasiada holgura. Los cables más largos pueden provocar pérdida de potencia, así que elige la longitud más corta que mejor se adapte a tu configuración.
2. Calibre del cable: seleccione un calibre de cable que se adapte a los requisitos del sistema. Los cables más grandes con números de calibre más bajos pueden soportar más corriente y reducir la resistencia en distancias más largas.
3. Calidad del material: Elija cables fabricados con cobre de alta calidad o cobre estañado para una mejor conducción y resistencia a la corrosión. No elija cables de aluminio debido a su ineficiencia y fragilidad.
4. Compatibilidad del conector: para garantizar una conexión segura y confiable, verifique que los conectores de su cable, como los conectores MC4, coincidan con los utilizados en sus paneles solares y otros componentes.
5. Resistencia a la intemperie: elija cables con protección contra rayos ultravioleta, humedad y temperatura para su uso al aire libre. Esto evitará la degradación en condiciones ambientales severas.

Las consideraciones anteriores mejorarán la eficiencia de la operación, la seguridad del sistema y la vida útil de la instalación de energía solar.

Comparación de 10awg y 12awg para su sistema solar

Al comparar cables de 10 awg y 12 awg para su sistema solar, las principales consideraciones son la capacidad de transporte de corriente, la caída de voltaje y la eficiencia del sistema, especialmente cuando se utiliza un cable de extensión.

• Capacidad de transporte de corriente: a diferencia del cable de calibre 12 awg más pequeño, un cable de calibre 10 awg puede conducir más corriente eléctrica, lo que permite su uso en cargas de alta potencia.
• Caída de tensión: un cable de calibre 10 AWG más grueso tiene una caída de tensión menor en distancias largas, lo que contribuye a la eficiencia general del sistema. Por otro lado, el calibre 12 AWG es más adecuado para distancias más cortas o sistemas con menores requisitos de potencia.
• Costo y flexibilidad: Debido a sus dimensiones más pequeñas, el cable 12awg más delgado también es más barato y más fácil de manipular que su competidor, lo que lo hace ideal para instalaciones solares de tamaño pequeño.

En resumen, si se prefiere un sistema más extenso o mantener las caídas de voltaje al mínimo, se debe utilizar el calibre de cable estadounidense número diez; por otro lado, se recomienda el calibre doce AWG como material adecuado para los más pequeños y con menos carga. Antes de tomar una decisión, se deben evaluar los requisitos de potencia y la longitud del tendido.

Principales fabricantes de cables solares

Debe tener en cuenta al fabricante para asegurarse de elegir cables de calidad, duraderos y que cumplan con las normas para su sistema fotovoltaico. Estos son algunos de los mejores fabricantes conocidos por sus cables solares de alto rendimiento:

• Grupo Prysmian: Prysmian es líder mundial en sistemas de cables para energía y telecomunicaciones. Ofrece una gama de cables solares diseñados para lograr una alta eficiencia y durabilidad. Los cables de la empresa han sido certificados por TUV e IEC porque ofrecen una excelente resistencia a los rayos UV, al ozono y a la intemperie. También incorporan materiales libres de halógenos en el aislamiento para reducir las emisiones de humo durante los incendios.
• HELUKABEL: HELUKABEL ofrece cables solares fiables diseñados para adaptarse a diversas instalaciones fotovoltaicas como especialista en tecnología de cables avanzada. Estos cables solares unipolares y bipolares también pueden tolerar condiciones ambientales adversas, como temperaturas elevadas y cargas mecánicas pesadas. Además, estos productos admiten conexiones de inversores y módulos sin problemas.
• Grupo LAPP: Fabricados por el Grupo LAPP bajo el nombre de línea Solar ÖLFLEX®, estos cables garantizan una larga vida útil incluso en condiciones ambientales adversas. Estos cables versátiles son lo suficientemente flexibles para una fácil instalación; no se encienden fácilmente, ya que son ignífugos. También pueden resistir el daño solar, ya que están hechos de materiales resistentes a la abrasión o a los productos químicos, lo que garantiza la conformidad global con diferentes tipos de instalaciones que involucran la generación de energía solar.
• Alpha Wire: La amplia selección de cables fotovoltaicos de Alpha Wires está diseñada para conexiones de paneles solares y sistemas de energía renovable de mayor tamaño. Sus cables están diseñados para soportar los límites de temperatura más altos posibles, lo que proporciona una transmisión de energía eficiente en condiciones adversas.
• Key Solar: Key Solar Solutions se especializa en la producción de cables fotovoltaicos aptos para sistemas de alto voltaje. Sus diseños son resistentes a la intemperie y no contienen halógenos, y son lo suficientemente resistentes como para soportar caídas de voltaje mínimas para aplicaciones residenciales o comerciales.

Al elegir un fabricante, tenga en cuenta especificaciones como los voltajes nominales, los requisitos ambientales y el cumplimiento de las normas de la industria que pueda tener su sistema solar. Por ejemplo, si utiliza cables de extensión de calidad fabricados por fabricantes de confianza, se asegurará de que su sistema funcione de manera eficiente durante toda su vida útil, ya que la probabilidad de sufrir averías se reducirá significativamente.

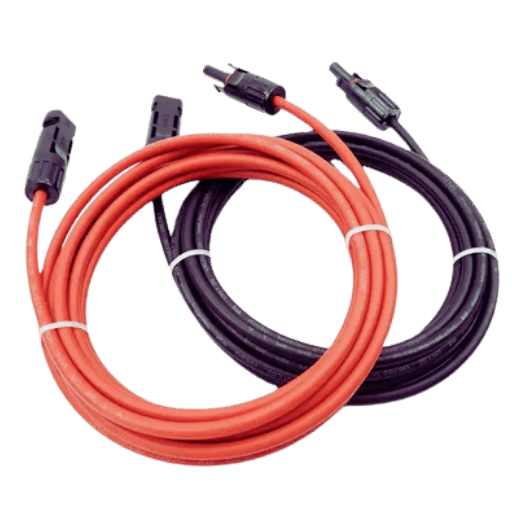

¿Por qué son cruciales los conectores solares?

Beneficios de utilizar conectores MC4

Los sistemas fotovoltaicos requieren conectores MC4 para realizar conexiones seguras y prácticas. Estos conectores garantizan la fiabilidad del sistema al proporcionar conexiones seguras y resistentes a la intemperie, minimizando así la pérdida de energía. Su diseño estándar simplifica su proceso de instalación y, por lo tanto, se pueden ensamblar rápidamente y sin errores. Además, estos conectores MC4 son duraderos, ya que pueden soportar condiciones ambientales como la humedad y la exposición a los rayos UV, lo que garantiza un rendimiento excepcional. Por lo tanto, estas cualidades los convierten en la opción ideal para mantener la efectividad y la seguridad de los sistemas de energía solar, especialmente cuando se utilizan cables de extensión para paneles solares de 12 pies.

Instalación correcta de cables y conectores fotovoltaicos

La instalación segura y eficiente de cables y conectores fotovoltaicos requiere los siguientes pasos:

1. Seleccionar componentes compatibles: asegúrese de que los cables y conectores fotovoltaicos sean compatibles en tamaño, tipo de aislamiento y voltaje del sistema.
2. Prepare los cables: retire con cuidado el aislamiento para alcanzar la longitud correcta del conductor sin dañar los hilos del cable.
3. Ensamble el conector: inserte el cable pelado en el conector hasta que el conductor quede completamente asentado. Luego, con una herramienta de engarce adecuada, engarce el cable en su lugar para garantizar una conexión segura.
4. Verificar la polaridad: Verifique la polaridad adecuada antes de finalizar las conexiones; de lo contrario, puede producirse corriente inversa o daños en el sistema.
5. Conexiones seguras: apriete el mecanismo de bloqueo en el conector para crear un sello resistente a la intemperie y evitar una desconexión accidental.
6. Inspeccionar y probar: Una vez completada la instalación, se deben verificar todas las conexiones para verificar que el ensamblaje sea correcto y se debe probar la continuidad y la regulación de voltaje del sistema.

Seguir estos pasos mejorará el rendimiento y la seguridad de los sistemas fotovoltaicos y evitará posibles problemas a largo plazo.

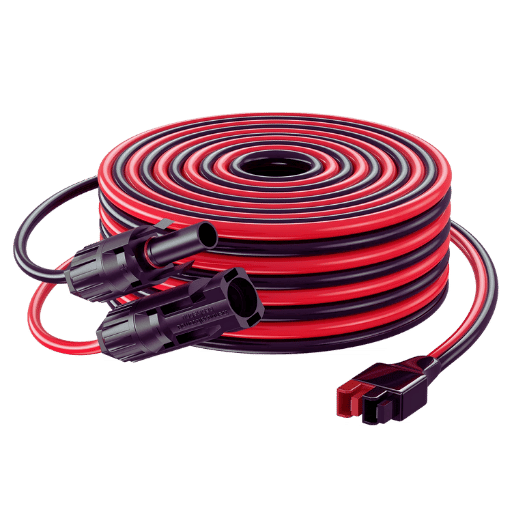

¿Cuáles son los usos comunes del cable fotovoltaico?

Integración de cables solares fotovoltaicos en un sistema

Los cables solares fotovoltaicos son fundamentales para conectar los paneles solares de los sistemas fotovoltaicos a inversores, baterías y otros equipos. Transportan de manera eficiente la energía eléctrica producida al tiempo que garantizan la seguridad y la resistencia en diversas condiciones climáticas. Para integrarlos correctamente, seleccione cables con el aislamiento, la resistencia a la intemperie y los valores nominales de voltaje adecuados. Para evitar el desgaste con el tiempo, asegúrese de que los cables estén adecuadamente soportados y enrutados de manera segura sin curvas pronunciadas ni puntos de tensión. Los cables fotovoltaicos integrados de manera eficiente mejoran el rendimiento del sistema al tiempo que prolongan la vida útil del equipo.

Comprender la transmisión de energía solar

La transmisión de energía solar traslada directamente la energía generada por el sol desde los paneles a una red eléctrica o un sistema de usuario final a través de componentes interconectados como soportes, cables e inversores. Los inversores transforman la corriente continua generada por las células solares en corriente alterna, lo que la hace adecuada para su uso en sistemas eléctricos comunes. Un cableado adecuado garantiza el movimiento eficiente y confiable de la energía con un desperdicio mínimo. El diseño correcto del sistema y la especificación de los componentes son vitales para garantizar la entrega óptima de energía solar y el rendimiento del sistema.

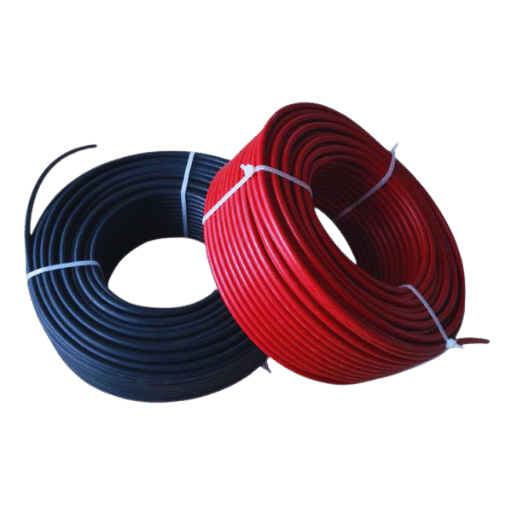

¿Cómo afecta el calibre del cable a la instalación de paneles solares?

Evaluación del calibre 10 frente a otros tamaños de calibre

Cuando comparo los cables de calibre 10 con otros calibres disponibles, tengo en cuenta estos factores: la capacidad de los cables para transportar corriente, la resistencia y la caída de tensión. Para muchas instalaciones de paneles solares, proporciona una buena relación entre rendimiento y asequibilidad. Esto lo convierte en una excelente opción para instalaciones medianas y grandes, ya que puede soportar grandes corrientes sin pérdidas de energía significativas. Sin embargo, si la distancia es larga o alta, se necesitan corrientes y es posible que se necesiten cables más gruesos (por ejemplo, de calibre 8 o 6) para disminuir la resistencia y reducir la caída de tensión. Por el contrario, los cables menos gruesos, como el calibre 12, pueden ser apropiados para tramos cortos en sistemas pequeños, aunque tienen un rendimiento deficiente y consumen mucha energía.

Cómo elegir el AWG PV adecuado para sus necesidades

Al elegir el cable adecuado para mi sistema fotovoltaico, siempre tengo en cuenta el coste, la eficiencia y los requisitos del sistema, especialmente en el caso de los cables de extensión. Para distancias más cortas y sistemas de baja potencia, puedo elegir un cable de calibre 12 AWG, ya que es económico y adecuado. Sin embargo, con sistemas medianos a grandes o distancias más largas, suelo utilizar un cable de calibre 10 que puede soportar corrientes más pesadas sin mucha caída de tensión. Supongamos que se trata de distancias muy largas o que existe un requisito de corriente elevado. En ese caso, los cables más gruesos, como los de calibre 8 o 6, pueden maximizar la eficiencia y minimizar las pérdidas de energía, especialmente cuando se utilizan cables de extensión. Considero las demandas específicas de mi sistema para garantizar su fiabilidad y rendimiento a cambio.

Preguntas Frecuentes (FAQ)

P: ¿Qué es una extensión de cable para panel solar y por qué necesito una?

R: Una extensión de cable para paneles solares es un cable adicional que conecta los paneles solares al controlador de carga o la batería. Es posible que necesite uno si los paneles solares están lejos del sistema de energía o si desea moverlos para obtener la máxima exposición a la luz solar, lo que podría requerir metros adicionales de cables de extensión para paneles solares. Estos ayudan a conectar varios componentes en su instalación solar de manera adecuada, lo que mejora la eficiencia.

P: ¿Qué calibre de cable debo utilizar para la extensión del cable de mi panel solar?

R: El calibre correcto dependerá de la longitud de la extensión y de la cantidad de amperios de su sistema. Para la mayoría de las instalaciones domésticas, los calibres 10 AWG u XNUMX son opciones adecuadas. Los cables más gruesos (números de calibre más bajos) son mejores para longitudes más largas o sistemas de mayor corriente para minimizar las pérdidas de energía. Siempre consulte las especificaciones del fabricante o busque asesoramiento profesional al comprar.

P: ¿Cuál es la longitud máxima de un cable de extensión de panel solar?

R: Los cables de extensión para paneles solares están disponibles en diferentes longitudes, la mayoría de las cuales van desde 5 pies hasta más de 100 pies. Las longitudes estándar incluyen 10 pies, 20 pies y cincuenta pies. La longitud máxima depende del voltaje y la corriente de su sistema, ya que los cables más largos pueden provocar una caída de voltaje. Es mejor tener un cable más corto que cumpla con sus requisitos, ya que garantizará la eficiencia.

P: ¿Puedo utilizar cables de extensión solares en exteriores?

R: Sí, la mayoría de los cables de extensión solares están diseñados para uso en exteriores. Por lo general, están hechos de materiales resistentes a la intemperie con aislamiento con protección UV para soportar todos los elementos climáticos. Sin embargo, siempre consulte las especificaciones del producto para verificar que el cable esté clasificado para uso en exteriores y se adapte a sus condiciones ambientales específicas.

P: ¿Es posible utilizar cables de extensión para conectar varios paneles solares?

R: Puede conectar varios paneles solares con cables de extensión. Para conexiones en paralelo, necesitará un conector de derivación o una caja de conexión. Solo asegúrese de que el voltaje total no exceda el voltaje de entrada máximo de su controlador de carga para cualquier panel conectado en serie. Siempre consulte las pautas del fabricante y consulte a un experto si no está seguro acerca de la configuración correcta.

P: ¿Qué conectores debo buscar al comprar cables de extensión solares?

R: Al comprar un cable de extensión solar, busque uno con conectores MC4 (macho y hembra). Si bien la mayoría de los sistemas tienen conectores MC4, otros utilizan conectores XT60 o Anderson. Confirme que sus paneles solares y controlador de carga sean compatibles con los enchufes de su cable de extensión. Además, se pueden encontrar diferentes cables adaptadores para conectar varios conectores para una mayor flexibilidad.

P: ¿Cómo puedo asegurarme de que la extensión del cable de mi panel solar sea segura y eficiente?

A: Utilizar cables con conductores de cobre estañado de alta calidad y un aislamiento adecuado para maximizar la seguridad y la eficiencia. Busque productos homologados por UL que cumplan con los estándares de la industria. Asegúrese de utilizar el calibre de cable adecuado según los requisitos de amperaje y longitud de su sistema. Sujete los cables correctamente para evitar daños causados ​​por el viento o la fauna silvestre; utilice cajas de conexiones resistentes a la intemperie durante las conexiones siempre que sea necesario. Revise siempre los cables con regularidad para detectar signos de desgaste o daños.

P: ¿Puedo utilizar cables de extensión de paneles solares para aplicaciones fuera de la red?

R: ¡Sí, por supuesto! Estos conectores son esenciales en muchas configuraciones fuera de la red donde la ubicación de los paneles debe ser flexible. Permiten una exposición óptima a la luz solar y, al mismo tiempo, mantienen una distancia segura de las baterías que contienen los inversores. Sin embargo, elija los que estén clasificados para los voltajes y corrientes de su sistema y considere usar conductos en entornos severos como medida de precaución adicional.

Fuentes de referencia

1. “Medición y evaluación de datos de paneles solares a través de una línea de alimentación de CC” (Daldal et al., 2022, págs. 280–284)

• Conclusiones principales:
  • Sugirieron medir y evaluar datos de células solares, como temperatura ambiente, temperatura del panel, humedad, relación de luz, corriente del panel y voltaje, transmitiendo los datos a través de líneas eléctricas en una celda solar mediante comunicación por línea eléctrica (PLC).
  • De esta forma, la información se puede registrar y procesar sin necesidad de cables ni dispositivos inalámbricos adicionales.
• Metodología:
  • Diseñó un sistema basado en PLC para enviar la información tomada de los paneles solares a través de su línea de alimentación de CC.
  • Se desarrolló un software para registrar datos enviados para su análisis.

2. “La estructura de unión del conector de cable para la caja de conexiones del panel de células solares y el conector de cable que se conecta a la misma” (Kim et al., 2010)

• Conclusiones principales:
  • Un enfoque diferente para facilitar la inserción y conexión de cables en una estructura de conexión de conector de cable propuesta para una caja de conexiones de un panel de células solares.
  • El diseño consta de una ranura guía y una unidad de bloqueo, que facilitan la conexión del cable.
• Metodología:
  • Diseño conceptual y descripción de la estructura de conexión del conector de cable.

3. “Disposición de una caja de terminales con panel solar y cable de conexión” (Nagai y Ishida, 2007)

• Conclusiones principales:
  • Se ha dispuesto un módulo solar con una caja de terminales y un cable de conexión que pasa por un orificio en un lado de la caja.
  • El interior de la caja de terminales está relleno con sellador a base de silicona, mientras que el cable está envuelto con cinta adhesiva para evitar la penetración de agua.
• Metodología:
  • Conceptualización y descripción del diseño de la caja de terminales, incluida la disposición de los cables.
