Comprensión de los cables terrestres: su guía para la conexión a tierra, la seguridad y la eficiencia

En los sistemas eléctricos actuales, los cables de tierra son muy importantes. Este manual está diseñado para dejar claro qué significa conexión a tierra, seguridad y eficiencia en relación con estas piezas esenciales. No importa si eres ingeniero eléctrico, técnico experimentado o simplemente un entusiasta del bricolaje; Debes comprender los conceptos básicos de los cables de tierra si quieres que tus instalaciones eléctricas sean seguras y confiables. Este artículo aborda los tecnicismos, las mejores prácticas y las precauciones de seguridad, brindando así una amplia introducción informativa y aplicable. Cuando terminemos de leer este material de referencia, se podrá saber cómo se pueden colocar o dar servicio a cables de tierra en diferentes sistemas eléctricos para mejorar la seguridad durante las operaciones.

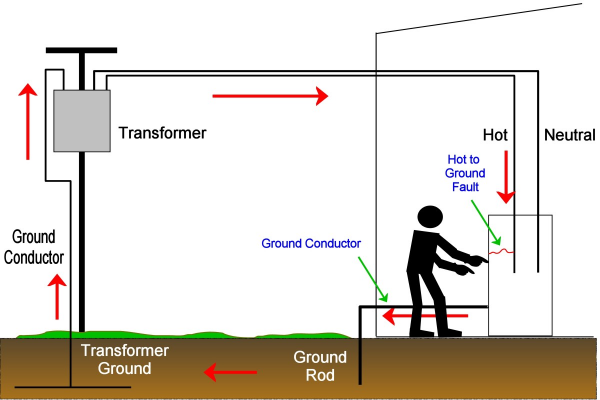

¿qué es un cable terrestre ¿y por qué es importante?

Definición de cable de tierra

Un cable de tierra, también llamado cable de tierra, es una parte vital de los sistemas eléctricos que proporciona una conexión física directa a tierra. Se hace para garantizar que cualquier corriente eléctrica adicional pueda difundirse de forma segura en el suelo para evitar descargas eléctricas, daños a los electrodomésticos o accidentes por incendio. Estos cables, que normalmente consisten en cobre o aluminio, que son buenos conductores elegidos por su conductividad y resistencia, son cruciales para la seguridad y eficiencia en instalaciones eléctricas mediante el establecimiento eficaz de un sistema de puesta a tierra.

La función de la puesta a tierra en los sistemas eléctricos

La puesta a tierra en los sistemas eléctricos es importante por diversas razones que garantizan seguridad y eficiencia. Lo más importante es que ayuda a estabilizar los niveles de voltaje al crear un punto común desde donde se puede hacer referencia a diferentes partes de un circuito eléctrico. Esto evita picos de voltaje peligrosos causados por una conexión a tierra inadecuada que puede ocurrir cuando se encienden o apagan cargas pesadas rápidamente. La conexión a tierra también garantiza que el sistema permanezca seguro al proporcionar un camino para la disipación en caso de que haya una acumulación accidental de cargas estáticas dentro de la instalación, lo que reduce las posibilidades de electrocutarse a través de cortocircuitos e incluso incendios en algunos casos. Además, el correcto funcionamiento durante las fallas se habilita mediante la conexión a tierra con dispositivos de protección como disyuntores y fusibles.

Por qué deberías utilizar materiales de buena calidad para los cables

Hay varias razones por las que es necesario utilizar materiales de alta calidad al construir cables en sistemas eléctricos. En primer lugar, los cables de cobre puro o aluminio ofrecen una mejor conductividad que sus homólogos impuros, minimizando así la resistencia y la pérdida de energía durante la transmisión, lo que conduce a una entrega eficiente de energía a través de las redes, lo que resulta en un rendimiento estable en todo momento sin interrupciones frecuentes debido a esta eficiencia mejorada. En segundo lugar, dichos materiales tienen una vida útil más larga porque pueden soportar condiciones ambientales adversas, incluidos los niveles de contenido de humedad que se encuentran bajo tierra cerca de cuerpos de agua, además de la exposición al calor generado por los equipos vecinos, además de ser mecánicamente fuertes contra el desgaste, situaciones que se encuentran comúnmente a lo largo de las rutas donde pasan a través de paredes, etc. Finalmente, pero es importante; Los cables confiables evitan el sobrecalentamiento, los cortocircuitos y los incendios, por lo que mejoran la seguridad dentro de la cadena de suministro de electricidad, por lo que se debe invertir en ellos para el funcionamiento adecuado de todo el sistema.

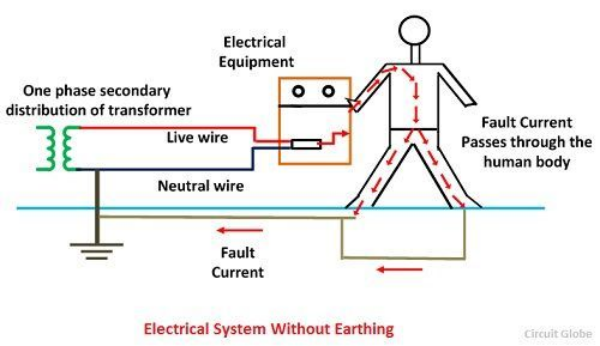

Cómo hacer cables de tierra ¿trabajar?

Propósito de un cable de tierra en seguridad

El objetivo principal de cualquier sistema eléctrico es garantizar la seguridad. Los cables de tierra forman uno de los componentes más vitales de los sistemas eléctricos. Estos cables están destinados a proporcionar caminos seguros para la corriente eléctrica que fluye de regreso a la tierra o al suelo en caso de que haya una falla como un cortocircuito. Un conductor de puesta a tierra sirve como ruta alternativa para la electricidad cuando fallan las rutas de suministro normales, evitando así descargas eléctricas e incendios que pueden ser causados por corrientes parásitas que llegan a edificios o electrodomésticos. Además, la función estabilizadora de voltaje que desempeña este tipo de conductores permite que otros dispositivos de protección, como disyuntores y fusibles, funcionen correctamente porque necesitan niveles de voltaje estables para funcionar correctamente en condiciones de falla donde el flujo debe interrumpirse.

¿por qué la Tierra detiene las fallas?

Las fallas eléctricas se pueden detener conectándolas a tierra; este proceso proporciona una forma más segura de disipación de corriente que provoca errores en el suelo o la tierra. Cuando hay un error como un cortocircuito o un rayo, se liberan enormes cantidades de exceso de energía eléctrica, que pueden dañar la propiedad y poner en peligro vidas si no se controlan en segundos. Por lo tanto, la conexión a tierra ayuda a desviar estas energías de los circuitos, protegiendo a los usuarios de lesiones y a los equipos de la destrucción total debido a la sobrecarga causada por los altos voltajes producidos durante tales eventos, además de reducir los riesgos de rotura del aislamiento, lo que conduce a un funcionamiento confiable de los dispositivos de protección, incluidos los disyuntores y fusibles, todo lo cual mejora la estabilidad general del sistema y al mismo tiempo mantiene a las personas seguras también.

Tipos de conductores utilizados en cables de tierra

Se emplean diferentes tipos de conductores para fabricar cables de tierra según sus propiedades específicas y su idoneidad para aplicaciones de conexión a tierra donde se utilizarán. Algunos ejemplos comúnmente utilizados, entre muchos otros, incluyen:

• Cobre: El cobre es ampliamente preferido a la hora de seleccionar materiales adecuados para fabricar conductores de puesta a tierra debido a su excelente capacidad para conducir electricidad (aproximadamente 5,8 x 107S/m), resistencia a la corrosión además de tener una larga vida útil entre otros. Las especificaciones técnicas relativas a los conductores de cobre comprenden:
• Conductividad: 100% IACS (Estándar Internacional de Cobre Recocido)

Resistencia a la tracción: 200-250 N/mm²

• Flexibilidad: El radio de flexión suele oscilar entre diez y veinte veces el tamaño del cable del diámetro exterior.
• Aluminio: El aluminio también puede servir como opción para el cobre porque ofrece un menor costo por unidad de conductividad, aunque no está a la altura de este último, lo cual tiene sentido, especialmente cuando se pueden requerir grandes volúmenes. Vale la pena señalar que el aluminio, al ser menos denso que otros metales, genera productos más livianos durante el transporte, así como características de fácil manipulación. Las especificaciones técnicas para conductores de aluminio son las siguientes:

Conductividad: 61% IACS

• Resistencia a la tracción: 60-170 N/mm²
• Flexibilidad: Radio de flexión típicamente de quince a veinte veces el tamaño del cable del diámetro exterior.

Acero galvanizado: El acero galvanizado se puede utilizar cuando la resistencia mecánica se vuelve crítica, como en entornos industriales o exteriores donde este tipo de material resulta lo suficientemente resistente como para soportar condiciones extremas que se encuentran en esas circunstancias. Aunque los aceros galvanizados tienen una baja conductividad eléctrica en comparación con el cobre y el aluminio, su robustez compensa dichas limitaciones dependiendo del área de aplicación de uso prevista. Las especificaciones técnicas relativas a los conductores de acero galvanizado incluyen -ñan

• Conductividad: 12-15 % IACS
• Resistencia a la tracción: 345-620 N/mm^2
• Flexibilidad : El radio de flexión suele oscilar entre veinte y veinticinco veces el tamaño del cable de diámetro exterior.

Estos diferentes tipos de conductores mencionados anteriormente se seleccionan en función de necesidades particulares para que pueda haber un equilibrio entre las características de precio y rendimiento requeridas para aplicaciones específicas, teniendo en cuenta al mismo tiempo los factores ambientales que determinan la efectividad y confiabilidad de los sistemas de puesta a tierra.

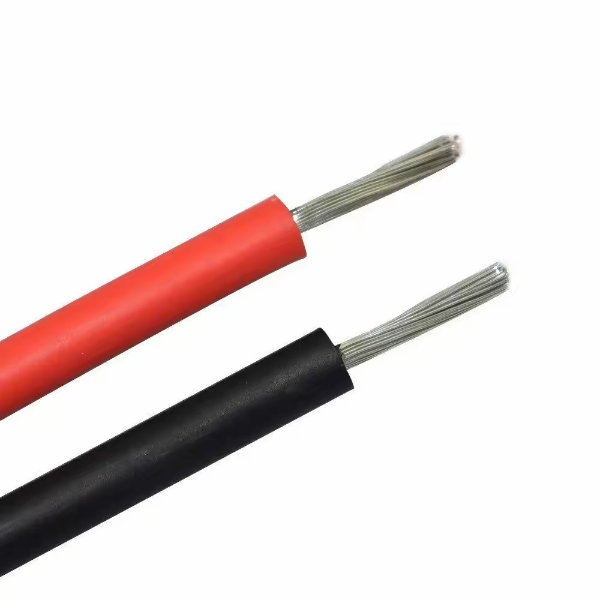

¿Cuáles son los materiales comunes utilizados cables de tierra?

La utilidad del cobre desnudo en la eficiencia de la conducción

El cobre desnudo es comúnmente conocido por ser el mejor conductor, por lo que generalmente se prefiere para fines de puesta a tierra. Se ha medido que el cobre tiene 100% IACS (Estándar Internacional de Cobre Recocido) que es de aproximadamente 5,8 x 107 S/m. Esto significa que la energía eléctrica transmitida a través de él apenas se pierde debido a su alto nivel de conductividad necesario para cualquier buen sistema eléctrico.

Parámetros técnicos del cobre desnudo:

• Conductividad: 100% IACS (Norma Internacional de Cobre Recocido)
• Resistencia a la tracción: 200-250 N/mm²
• Flexibilidad: radio de flexión normalmente de 10 a 20 veces el diámetro exterior del cable

Además, a diferencia de cualquier otro metal; el cobre desnudo posee algunas ventajas mecánicas como resistencia a la tracción y flexibilidad. El primero, que oscila entre doscientos cincuenta Newtons por milímetro cuadrado (200-250 N/mm2), le confiere suficiente rigidez para soportar fuerzas físicas durante la instalación o el funcionamiento, mientras que el segundo se caracteriza por un radio de flexión igual a diez-veinte veces el diámetro exterior, lo que permite un fácil manejo incluso en entornos complejos.

La resistencia a la oxidación o la corrosión también aumenta el factor de confiabilidad, ya que esto implica que uno puede usarlos en diferentes condiciones sin preocuparse por su durabilidad porque no se desgastarán fácilmente como los fabricados con otros metales podrían hacerlo si se exponen solo al aire o agua salada, convirtiéndose así en puntos débiles dentro de un sistema terrestre con el tiempo. Estos materiales pueden durar más que otros cuando se usan bajo tierra, donde no se requieren revestimientos protectores contra agentes atmosféricos como el agua de lluvia, etc., lo que simplifica aún más las tareas de mantenimiento además de reducir demasiado los gastos a largo plazo, a diferencia del aluminio o el acero galvanizado.

En resumen, la conexión a tierra con cobre desnudo garantiza una alta eficiencia conductora junto con una robustez nacida de años de experiencia en diversas instalaciones en todo el mundo. El aspecto de durabilidad tampoco puede ignorarse dado que los cables aislados fallan más rápido de lo esperado debido a la abrasión por objetos duros como piedras. o exposición a productos químicos como ácidos y bases.

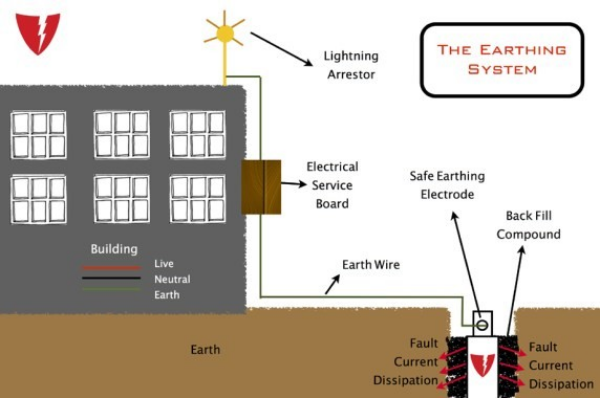

Cómo hacerlo correctamente instalar un cable terrestre?

Pasos para instalar cables de tierra de forma segura

Preparación y planificación:

• Determine las especificaciones requeridas: consulte los códigos y estándares eléctricos como NEC (Código eléctrico nacional) para conocer las especificaciones necesarias durante la instalación, como el tipo de cable y el tamaño del conductor.
• Evaluar el entorno de instalación: considerar la resistividad del suelo, los niveles de humedad en el suelo, la exposición química, entre otros, durante la evaluación del sitio para elegir los materiales apropiados para cables y medidas de protección.

Elegir cables de tierra:

• Selección de materiales: utilice materiales resistentes a la corrosión de alta calidad, como cobre o cobre estañado, lo que aumenta la conductividad y es capaz de soportar condiciones duras.
• Tamaño del conductor: elija el tamaño correcto de conductor según la capacidad de carga versus la duración del recorrido. Algunos tamaños comunes son 6 AWG, 4 AWG, 2 AWG según la aplicación, etc.

Zanjas de excavación:

Marcado y excavación de zanjas: indique por dónde pasarán los cables de tierra marcándolos y luego cave zanjas que sean lo suficientemente profundas, generalmente entre 18 y 36 pulgadas (457 a 914 mm) de ancho suficiente para acomodar cables sin mucha tensión ni flexión.

Colocar el cable de tierra en su lugar:

• Colocación de cables: Coloque un cable de tierra recto en la zanja, teniendo cuidado de no hacer curvas cerradas a lo largo de su recorrido. Manténgase al menos a doce pulgadas de distancia de otras líneas de servicios públicos.
• Ropa de cama y relleno: coloque una capa de arena limpia o cualquier otro material adecuado debajo antes de cubrirlo con tierra como protección adicional contra daños físicos mientras rellena a su alrededor.

Proceduri de conexiune:

• Unión y puesta a tierra: Asegúrese de que todas las partes metálicas de la instalación eléctrica estén correctamente unidas entre sí; utilice abrazaderas/conectores/dispositivos de unión enumerados en UL cuando sea necesario para realizar conexiones seguras, etc.
• Inspección: examine de cerca cada punto de conexión, teniendo en cuenta la estanqueidad, y también verifique si conducen electricidad utilizando los equipos de prueba recomendados siguiendo los procedimientos requeridos, garantizando así el cumplimiento de los estándares establecidos.

Pruebas y puesta en servicio:

• Pruebas de continuidad: realice una prueba de continuidad para confirmar que no haya roturas dentro del cable además de asegurarse de que proporcione un camino directo a la Tierra.
• Medición de la resistencia a la tierra: utilice un probador de resistencia a la tierra para medir la resistencia al suelo, que debe ser inferior a 25 ohmios para la mayoría de las aplicaciones, a menos que las autoridades locales indiquen lo contrario, quienes pueden requerir valores más bajos, etc.

Siguiendo estos pasos, se pueden instalar cables de tierra de manera segura y eficiente creando un sistema de conexión a tierra confiable que cumpla con los requisitos técnicos y reglamentarios.

Elegir el derecho varilla de tierra para tu sistema de puesta a tierra

Elegir la barra de tierra adecuada es una parte importante del diseño de un buen sistema de puesta a tierra. Las varillas de tierra están hechas de acero galvanizado, acero adherido al cobre o acero inoxidable. Cada material tiene sus propios beneficios y ventajas. Entre todos estos materiales, las varillas de acero adheridas al cobre proporcionan la mejor resistencia a la corrosión y rentabilidad para la mayoría de las condiciones del suelo.

1. Materiale:

• Varillas de acero unidas con cobre: son el tipo más común porque son duraderas y tienen una excelente conductividad. Funcionan bien en suelos de diferente resistividad.
• Varillas de acero galvanizado: estas varillas son más baratas que otras, pero pueden corroerse fácilmente con el tiempo, lo que reduce su vida útil y su eficacia.
• Varillas de Acero Inoxidable: Resisten ambientes corrosivos mejor que cualquier otro material; sin embargo, sus precios tienden a ser más altos.

2. Lungime și diametru:

• Longitud: Las varillas de tierra suelen tener entre 8 pies (2,4 m) y 10 pies (3 m) de largo. Se deben utilizar los más largos donde hay suelo de alta resistencia porque dan una conexión a tierra más profunda.
• Diámetro: Normalmente, una varilla tiene un diámetro estándar de 5/8 de pulgada (15,88 mm). Sin embargo, si necesita más conductividad combinada con resistencia mecánica, opte por varillas de 3/4 de pulgada (19,05 mm) de diámetro.

3. Cómo instalar

Asegúrese de conducirlo verticalmente hacia la tierra con al menos 8 pies (2,4 metros) tocando el nivel del suelo.

Cubra la parte superior bajo el nivel del suelo para que no se produzca ningún posible daño mecánico que provoque una mala conexión entre este extremo y el reposo enterrado bajo tierra, lo que aumentaría el valor de resistencia afectando en gran medida los niveles de seguridad logrados a través de sistemas de puesta a tierra efectivos, dejando así de cumplir con las normas eléctricas nacionales. códigos seguidos en todo el mundo, incluidos los códigos eléctricos NEC de EE. UU. o Canadá, etc.)

4.Estandarización/Cumplimiento

Siga las reglas locales como el Código Eléctrico Nacional (NEC) en EE. UU., que brinda pautas sobre lo que constituye un buen diseño de sistema de conexión a tierra

Confirme si se requieren listados/certificaciones (por ejemplo, listado UL) para el tipo particular de varilla de conexión a tierra utilizada para garantizar su calidad y rendimiento.

Cuando se tienen en cuenta aspectos como materiales, longitud y diámetro, así como el cumplimiento estándar durante el proceso de selección; entonces la confiabilidad no se verá comprometida en absoluto porque siempre se logrará una conexión a tierra adecuada.

Común instalación errores a evitar

1. Profundidad inadecuada de la varilla:

• Parámetro técnico: asegúrese de enterrar la varilla de tierra al menos a 8 pies (2,4 metros) debajo de la superficie.
• Justificación: Si no es lo suficientemente profundo, tendrá una mayor resistencia a la tierra, lo que puede hacer que la conexión a tierra sea ineficaz.

2. Ángulo incorrecto de instalación:

• Parámetro técnico: Introduzca la varilla de tierra verticalmente en el suelo.
• Justificación: La posición inclinada puede aumentar la impedancia y reducir la eficiencia de la conexión a tierra. Pero cuando se monta en posición vertical, más área entra en contacto con la suciedad, por lo que se obtienen mejores resultados.

3. Diámetro inadecuado de la varilla de tierra:

• Parámetro técnico: utilice un diámetro mínimo de 5/8 de pulgada (15,88 mm) para su sistema de puesta a tierra; o mejor aún, use 3/4 de pulgada (19,05 mm) en lugares donde la conductividad es alta.
• Justificación: Los tamaños pequeños pueden carecer de robustez mecánica y conductancia eléctrica; esto es especialmente cierto cuando se trata de suelos que tienen resistividades extremas.

4. Exponiendo la parte superior de la varilla:

• Parámetro técnico: El extremo superior de cada varilla de tierra debe permanecer por debajo del nivel del suelo una vez completada la instalación.
• Justificación: Si se deja expuesto, puede dañarse físicamente o su resistencia podría aumentar debido a las vibraciones causadas por el viento, etcétera; por lo tanto, asegurarse de que las cimas estén enterradas crea terrenos estables y de baja resistencia, como se muestra en la Figura Ocho.

5. Incumplimiento de Códigos y Normas:

• Parámetro técnico: siga siempre los códigos locales como NEC en EE. UU., aprobación UL, etc.
• Justificación: Al hacerlo, tiene asegurado un desempeño de calidad, y también es un requisito legal. Por tanto, deben cumplirse los no negociables; de lo contrario, ocurrirían cosas falsas que son insostenibles.

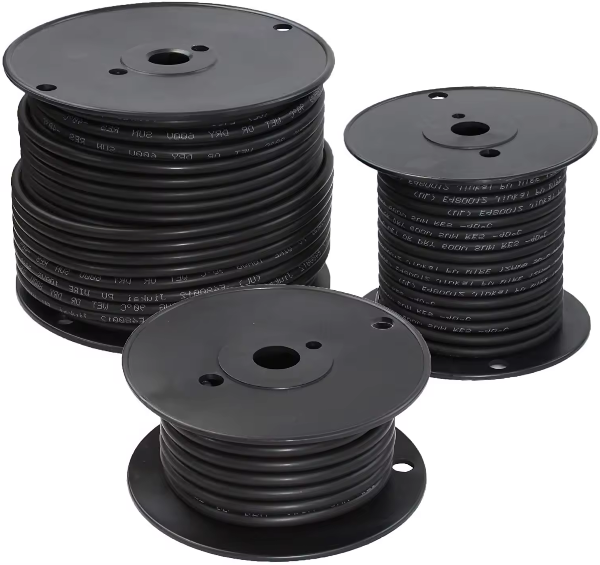

¿Cuáles son los accesorios necesarios para una eficacia puesta a tierra?

Esquema de los accesorios para cables de conexión a tierra

Cuando se trata de configurar un buen sistema de puesta a tierra, la seguridad y el rendimiento están garantizados por los accesorios adecuados. Estos son algunos accesorios indispensables para cables de puesta a tierra de algunas fuentes confiables:

Sujete de pământ:

• Función: Crean una conexión segura entre las varillas de tierra y los conductores.
• Consideración: Asegúrese siempre de que las abrazaderas puedan resistir la corrosión y estén listadas por UL para una protección duradera y el cumplimiento de las normas.

Conductores de puesta a tierra:

• Función: Fabricados principalmente de cobre o aluminio, estos cables conectan un sistema eléctrico a electrodos de tierra como varillas o placas de tierra.
• Consideración: Utilice conductores con el tamaño de calibre y el tipo de aislamiento correctos dependiendo de dónde se instalarán; esto garantiza seguridad y eficiencia en cualquier aplicación particular.

Barras de tierra y orejetas:

• Funcție:
  Habilite varios puntos de unión entre diferentes cables de conexión a tierra dentro de un panel o gabinete eléctrico.
• Consideración:
  Las barras y orejetas de tierra deben estar hechas de materiales altamente conductores y al mismo tiempo cumplir con los estándares de conectividad requeridos por la industria, lo que permite que la corriente eléctrica pase fácilmente a través de ellas.

Kits de soldadura exotérmica:

• Funcție:
  Al crear enlaces moleculares entre varias partes de los componentes de conexión a tierra, la soldadura exotérmica garantiza conexiones duraderas que no desarrollan resistencia fácilmente debido a factores ambientales como el contenido de humedad en el aire a su alrededor con el tiempo.
• Consideración:
  Cuando las conexiones mecánicas tradicionales fallan después de servir en condiciones de alta tensión de forma continua durante períodos prolongados; entonces aquí es donde se vuelven más adecuados y, por lo tanto, ideales para entornos de alta tensión donde las conexiones mecánicas tradicionales pueden fallar con el tiempo

Al utilizar estos accesorios correctamente, puede mejorar la confiabilidad y el rendimiento de su sistema de puesta a tierra para que cumpla con todos los requisitos técnicos establecidos por las autoridades preocupadas por la seguridad pública.

El papel de Snap Connect en la gestión de cables

Snap connect juega un papel vital en la gestión de cables al proporcionar conexiones rápidas y seguras entre varios componentes del cable. Este accesorio simplifica el proceso de instalación, reduciendo la necesidad de herramientas y técnicas complejas. Su diseño permite una conexión rápida, confiable y reutilizable que garantiza una organización y mantenimiento eficientes de los cables. Además, los sistemas de conexión rápida ayudan a minimizar las conexiones sueltas o defectuosas que pueden comprometer la seguridad y el rendimiento general del sistema eléctrico. Los entornos profesionales experimentarán menos tiempo de inactividad debido a los costos de mantenimiento reducidos asociados con las reparaciones frecuentes de cables, lo que lo convierte en una herramienta esencial para una gestión eficaz de los cables.

Uso de una muñequera para seguridad personal al instalarla

Las muñequeras son dispositivos de seguridad vitales durante la instalación de componentes electrónicos ya que evitan descargas electrostáticas (ESD). ESD puede causar daños graves a equipos electrónicos sensibles, provocando su mal funcionamiento y falla prematura. Usado, conectar a tierra adecuadamente al instalador disipando electricidad estática a través de tierra, esto es especialmente necesario cuando se trata de circuitos o componentes sensibles en un entorno donde pueden estar expuestos. Al emplear profesionales de muñequeras, se minimizan los daños accidentales, garantizando así instalaciones seguras que funcionen correctamente.

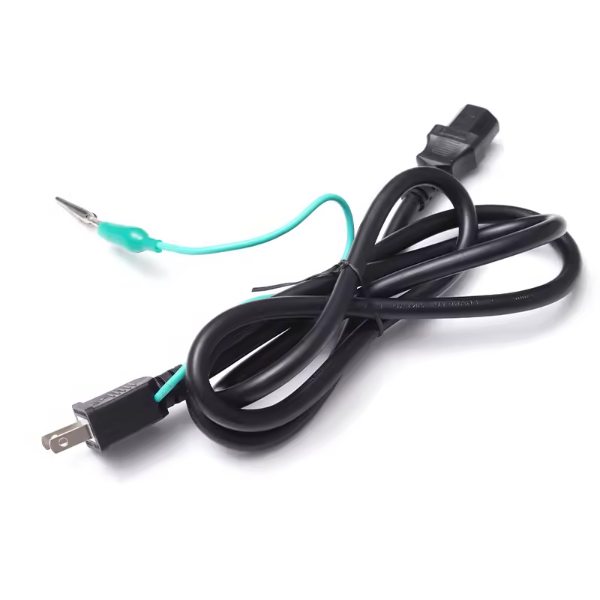

¿dónde se puede comprar confiable cables de tierra ¿y accesorios?

Los productos de cable terrestre se pueden comprar en los principales minoristas como amazon.com

Comprar cables de tierra y accesorios en los que puede confiar es lo que ofrecen los principales minoristas como amazon.com. Hay diferentes marcas y tipos de cables que se encuentran en Amazon, por lo que encontrará el adecuado para sus necesidades. La plataforma también cuenta con reseñas de clientes y descripciones detalladas de productos que le ayudan a tomar decisiones sobre qué comprar, entre muchas otras cosas. Otros proveedores acreditados incluyen tiendas especializadas en electrónica, minoristas de hardware y distribuidores autorizados que también venden productos de cables de tierra certificados y confiables.

Un manual para elegir componentes sustitutos de instalación de cables de puesta a tierra

Es necesario considerar varios parámetros técnicos y pautas prácticas al seleccionar accesorios de repuesto adecuados para cables de conexión a tierra. Estos son:

Compatibilidad con sistemas existentes:

Asegúrese de que el accesorio de repuesto para cable de tierra sea compatible con el sistema eléctrico actual. Esto implica hacer coincidir el tipo de cable (por ejemplo, sólido versus trenzado), calibre (AWG) y tipo de aislamiento.

Capacidad de carga actual:

Compruebe si el cable de tierra utilizado puede transportar suficiente corriente de la requerida por una carga eléctrica a la que sirve; de lo contrario, debería igualarlos todos si son iguales, de modo que no se produzca sobrecalentamiento durante el funcionamiento debido a la ineficiencia causada por transportar menos o más amperaje del necesario a través de un cable en un momento dado sin calentarse lo suficiente debido a la demasiada resistencia ofrecida contra el paso de corriente eléctrica. fluyendo a lo largo de toda su longitud, sino más bien solo una parte de la misma donde se alcanzaría una temperatura alta antes de disiparse en el aire, lo que provocaría un accidente de incendio en algún lugar a su paso en otro lugar a su alcance, como cerca de materiales inflamables, arriesgando así vidas innecesariamente.

Calidad del material:

Opte siempre por cables de conexión a tierra fabricados en cobre o aluminio, ya que estos metales tienen excelentes propiedades conductoras junto con atributos de durabilidad, que los hacen durar más que cualquier otro material disponible en el mercado actual. El cobre sigue siendo la mejor opción debido en gran parte a los mayores niveles de conductividad exhibidos por este metal en comparación con otros, asegurando así conexiones de baja resistencia en todo el circuito, aumentando así la eficiencia general al transmitir señales a largas distancias sin pérdida de señal debido a conexiones de mala calidad entre diferentes puntos a lo largo de su longitud, como resultado del uso de materiales que tienen valores de resistividad eléctrica más altos, como el hierro, que se corroe fácilmente con el tiempo, lo que provoca un aumento de los niveles de resistencia que provocan un desperdicio de energía durante el proceso de transmisión que implica que grandes cantidades de energía se disipen en forma de calor en varios lugares a lo largo de la longitud de un cable.

Clasificaciones de aislamiento y chaqueta:

Debe verificar las clasificaciones de aislamiento y cubierta en los cables de conexión a tierra verificando la resistencia a altas temperaturas indicada con THHN, THWN o cualquier otro estándar que especifique que pueden tolerar hasta 600 voltios y temperaturas de hasta 90°C (194°F).
