Condotto a bassa tensione รจ una componente cruciale del processo di installazione. Garantisce che i cavi siano sicuri ed efficacemente organizzati. Che si tratti di una piccola installazione domestica, di un'area commerciale o di un'ampia applicazione industriale, le tecniche di installazione e le migliori pratiche sono essenziali per le installazioni a bassa tensione. Questo libro vi fornirร le conoscenze che vi aiuteranno a semplificare le vostre installazioni, garantire la conformitร alle normative applicabili e facilitare l'implementazione a lungo termine dei sistemi di cablaggio. Dalla selezione dei tipi di canaline alla risoluzione dei problemi di installazione piรน comuni, questo articolo fornisce tutto ciรฒ che dovete sapere per l'installazione di canaline a bassa tensione. Continuate a leggere per i consigli pratici e i suggerimenti di esperti di cui avete bisogno per far risaltare il vostro lavoro.

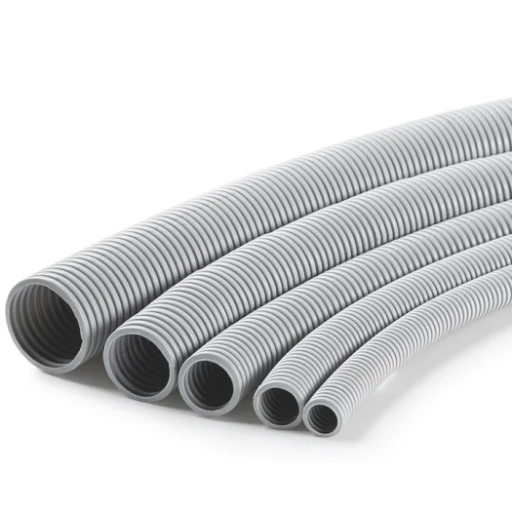

Comprensione dei condotti a bassa tensione
Le condutture a bassa tensione hanno la capacitร necessaria per alloggiare e proteggere i cavi elettrici per sistemi che operano a tensioni inferiori, in genere inferiori a 50 volt. Questi includono principalmente cavi dati, cablaggi di sicurezza e reti di telecomunicazione. Le condutture proteggono i cavi da danni ambientali, danni fisici e interferenze, mantenendo cosรฌ le condizioni di funzionamento e la sicurezza del sistema per un periodo prolungato. Solitamente, sono zincate per resistere a ruggine e corrosione. Si considerino tipologie comuni come RMC (condutture metalliche rigide), EMT (tubi elettrici metallici) e FNC (condutture flessibili non metalliche); ciascuna viene selezionata in base al caso specifico. In definitiva, un'installazione e una normativa non idonee degraderanno il sistema, quindi attenersi alle normative edilizie locali per garantirne la durata.
Che cosa sono i condotti a bassa tensione?
Il termine "condotto a bassa tensione" intende descrivere un percorso protettivo specificamente dedicato a cavi e cablaggi a bassa tensione. Gli utilizzi tipici di questi sistemi includono reti dati, sistemi di sicurezza, sistemi audiovisivi e sistemi di automazione degli edifici, con una tensione che varia tipicamente tra 0 e 50 volt. Ciรฒ significa che, a differenza delle loro controparti, che sono impegnate a trasportare carichi elettrici elevati, la soluzione con condotto a bassa tensione serve principalmente alla gestione meccanica dei cavi, alla prevenzione dei danni fisici e alla schermatura contro le interferenze elettromagnetiche (EMI).
Le condutture a bassa tensione sono generalmente realizzate in PVC, metallo flessibile o EMT e vengono selezionate in base a vari fattori, tra cui i requisiti del progetto, l'ambiente di installazione e le considerazioni sulla sicurezza. Ad esempio, le condutture non metalliche sono piรน adatte agli ambienti umidi, mentre le condutture metalliche sono efficaci per la schermatura EMI in ambienti con dati sensibili. Secondo la ricerca, si prevede che il settore globale delle condutture a bassa tensione registrerร una crescita significativa nei prossimi anni, trainata dalla domanda di tecnologie innovative e dall'espansione delle reti in aree residenziali e commerciali. Una corretta pianificazione e installazione dei sistemi di condutture a bassa tensione garantisce che le condutture funzionino in modo affidabile, siano facili da manutenere e facilitino gli aggiornamenti futuri.
Tipi di cablaggio a bassa tensione
I cablaggi a bassa tensione sono disponibili in diverse tipologie, ciascuna adatta a un'applicazione e a specifiche specifiche, e svolgono funzioni specifiche nelle installazioni moderne. Di seguito sono riportate le tipologie principali e le loro caratteristiche principali:
Cavo Twisted Pair
ร una scelta di cavi diffusa nelle telecomunicazioni e nella trasmissione di segnali, con ogni coppia di fili intrecciati per ridurre le interferenze elettromagnetiche (EMI). Ad esempio, i cavi Cat5e, Cat6 e Cat6a, classificati in base ai rispettivi standard, sono ampiamente utilizzati nelle reti Ethernet, con velocitร di trasmissione fino a 10 Gbps.
Cavi coassiali
Questi cavi sono progettati per la trasmissione di segnali per televisione, internet e radio. Rappresentano un eccellente mezzo di trasmissione a lunga distanza grazie alla loro buona schermatura contro le interferenze elettromagnetiche (EMI). RG-6 e RG-11 sono varianti diffuse: l'RG-6 รจ comunemente impiegato in ambienti residenziali, mentre l'RG-11 ha un profilo di resistenza piรน adatto a lunghe distanze o applicazioni industriali.
Cavi in โโfibra ottica
I cavi in fibra ottica sfruttano la luce per trasmettere dati, raggiungendo velocitร e larghezze di banda significativamente piรน elevate rispetto ai tradizionali cavi in rame. Questi cavi vengono installati lungo le infrastrutture e sono fondamentali per fornire Internet e telecomunicazioni ad alta velocitร . Secondo recenti report di settore, grazie alla crescente integrazione di smart home e tecnologia 5G, la domanda di fibra ottica rimane elevata.
Cavi di controllo a bassa tensione
Si tratta di cavi tipicamente utilizzati per sistemi di sicurezza, controlli HVAC, campanelli e citofoni. Sono progettati per trasportare piccole correnti, ma devono garantire una connessione sicura ai dispositivi vulnerabili. Il crescente numero di sistemi per la casa intelligente ha portato a una maggiore penetrazione nei progetti residenziali.
Cavi per altoparlanti
I cavi per altoparlanti collegano i sistemi audio e trasmettono segnali puliti e senza interferenze. Sono disponibili in vari diametri: i cavi piรน spessi (con numero di calibro inferiore) vengono utilizzati per distanze maggiori o sistemi piรน potenti.
Sistemi di cablaggio strutturato
Il cablaggio strutturato combina cavi a bassa tensione in un'unica entitร , fungendo da punto di connessione integrato per abitazioni o uffici. Questo modo di realizzare connessioni cablate soddisfa le esigenze multimediali, di comunicazione e di automazione. Un'impennata della domanda di soluzioni integrate sta attualmente trainando il mercato globale dei sistemi di cablaggio strutturato.
Applicazioni diverse richiedono approcci diversi nei confronti dei cablaggi a bassa tensione; pertanto, tali sistemi di cablaggio offrono le migliori prestazioni in tutte le applicazioni residenziali, commerciali e industriali. Si prevede che l'adozione a livello mondiale dell'espansione delle reti e di tecnologie innovative accelererร ulteriormente la domanda di questi sistemi di cablaggio negli anni a venire.
Vantaggi dell'utilizzo di condotti per applicazioni a bassa tensione
Principali vantaggi dei sistemi di condotti a bassa tensione
L'utilizzo di canaline nei cablaggi a bassa tensione offre numerosi vantaggi in termini di sicurezza ed efficienza negli impianti elettrici. Le canaline fungono da barriera, proteggendo cavi e fili da danni fisici, umiditร o disturbi esterni che potrebbero interferire con le loro prestazioni. Questo รจ particolarmente importante in ambienti in cui le condizioni non sono mai molto stabili, come gli impianti industriali e gli ambienti esterni.
Un altro fattore รจ l'organizzazione e la flessibilitร . I cavi possono essere sostituiti o sostituiti tramite canaline senza danneggiare le pareti o le strutture di supporto. Recenti studi di settore suggeriscono che l'utilizzo di canaline per sistemi a bassa tensione puรฒ aumentare la durata del cablaggio fino al 25%, riducendo al contempo alcuni costi di manutenzione a lungo termine.
Nel campo delle infrastrutture, i condotti migliorano la sicurezza antincendio fungendo da "santuari", proteggendo dalle scintille che potrebbero scivolare lungo la loro superficie o dal calore generato dai cortocircuiti, che altrimenti favorirebbero la propagazione di un incendio. Impediscono inoltre le interferenze elettromagnetiche, che altrimenti comprometterebbero l'integritร dei dati, soprattutto nelle tecnologie innovative e nei sistemi in rete.
Questa disposizione relativa alle condotte garantisce che il proprietario di casa o l'azienda siano tutelati da violazioni di norme e norme di sicurezza, garantendo al contempo che le loro installazioni rimangano conformi alle nuove esigenze introdotte dalla tecnologia. Protezione, durata e praticitร : questi tre elementi combinati rendono le condotte essenziali per le installazioni a bassa tensione sia in ambito residenziale che commerciale.
Processo di installazione del condotto per cavi a bassa tensione
L'installazione di una canalina per cavi a bassa tensione prevede diverse fasi per garantire protezione e funzionalitร adeguate. Innanzitutto, osservare e progettare la disposizione della canalina studiando i percorsi che devono essere utilizzati con la massima efficienza e sicurezza. Quindi, misurare e tagliare la canalina in lunghezze adatte per garantire una perfetta aderenza. La canalina cosรฌ tagliata dovrร essere fissata correttamente con staffe o elementi di fissaggio, secondo le normative edilizie locali. Una volta posizionata la canalina, procedere al passaggio dei cavi a bassa tensione, facendo attenzione a non piegarla bruscamente o a non piegare il cavo. Una volta installato tutto, effettuare i collegamenti e testare il sistema per garantirne la sicurezza e il funzionamento efficace. Seguendo queste fasi, il risultato sarร un'installazione solida, pienamente conforme alle normative e a prova di futuro.
Guida passo passo all'installazione di condotti per cavi a bassa tensione
- Preparazione e materiali: Prima di iniziare qualsiasi progetto, assicurarsi di avere a disposizione tutti gli strumenti e i materiali necessari: tubi rigidi o flessibili, tronchesi, sonde, giunti di accoppiamento, elementi di fissaggio per tubi e cavi a bassa tensione. Verificare che il tipo di tubo sia conforme alle normative e adatto all'applicazione, come PVC, EMT o metallo flessibile. Verificare inoltre che il calibro del cavo sia adatto alla tensione e alla corrente del sistema.
- Tracciare il percorso del condotto: Individuare il percorso piรน vantaggioso per l'installazione del condotto per garantire la conformitร alle normative. Evitare curve eccessive tra i punti di trazione, preferibilmente con una curvatura totale massima di 360 gradi, sia per ridurre lo stress dei cavi, sia per facilitarne la trazione. Utilizzare un metro a nastro per misurare la lunghezza totale del condotto necessaria, comprese le tolleranze per curve e raccordi.
- Taglio e preparazione del condotto: Tagliare la lunghezza necessaria del condotto utilizzando un apposito tagliatubi o un seghetto. Eliminare eventuali sbavature con un alesatore o una lima per evitare di danneggiare il cavo durante l'installazione. Ogni sezione deve essere ispezionata per garantire un inserimento corretto, pulito e saldo nei raccordi o nelle scatole.
- Installare il condotto: Installare le sezioni di condotto lungo il percorso previsto e fissarle a intervalli regolari, in conformitร con le normative edilizie locali. I supporti sono solitamente distanziati a intervalli di 3-10 cm, a seconda del materiale e del design del condotto. Utilizzare staffe o morsetti compatibili con la superficie di montaggio, che sia cartongesso, cemento o legno.
- Tirare il filo a bassa tensione: Utilizzare una sonda a nastro per facilitare il passaggio dei cavi attraverso la canalina. Fissare saldamente i fili alla sonda e farli passare senza strattonare o applicare una forza eccessiva. Se il percorso presenta diverse curve, l'applicazione di lubrificante potrebbe attenuare l'attrito. Cercare di proteggere i fili da qualsiasi tipo di danno all'isolamento durante questo periodo.
- Test di continuitร e sicurezza: Eseguire controlli di continuitร utilizzando un multimetro per garantire il corretto funzionamento e il corretto cablaggio. Nei punti di giunzione, assicurarsi che tutti i collegamenti siano saldamente stabiliti e verificare la presenza di graffi o danni all'isolamento del cavo. Eseguire i test in questa fase aiuta a prevenire eventuali problemi futuri e garantisce che il sistema sia sicuro da alimentare.
- Completamento e ispezione: Una volta completata l'installazione, effettuare un'ispezione approfondita dell'intero impianto per assicurarsi che sia conforme ai requisiti normativi locali e agli standard di sicurezza. Se necessario, etichettare i cavi e le condutture per facilitarne l'uso durante future manutenzioni o aggiornamenti. Potrebbe essere necessario sottoporre l'impianto a ispezione, certificazione o entrambe le operazioni per verificare che sia conforme ai requisiti normativi.
Seguendo sistematicamente questi passaggi si garantirร un'installazione di condotti per cavi a bassa tensione di qualitร professionale, realizzata tenendo conto dell'efficienza, della longevitร e della conformitร con i requisiti dei codici vigenti.
Condotto per cavi a bassa tensione: strumenti necessari per l'installazione
Strumenti essenziali per l'installazione professionale
Per una maggiore efficienza e sicurezza, per montare i condotti per cavi a bassa tensione รจ generalmente necessario il seguente hardware:
Bender del condotto
Utilizzato per piegare i tubi delle condutture agli angoli richiesti senza danneggiarli.
Tirafilo o nastro per cavi
Utilizzato per instradare i cavi senza problemi all'interno del condotto.
Nastro di misurazione
Garantisce misurazioni precise per il taglio e il fissaggio dei condotti.
Tagliatubi
Taglia il condotto in modo uniforme, senza sbavature o bordi frastagliati.
Cacciaviti e trapano
Utilizzato per il montaggio delle staffe e per il fissaggio dei raccordi dei condotti.
Livella
Utilizzato per controllare l'installazione e l'allineamento dei condotti.
Coltello multiuso
Viene utilizzato per rimuovere l'isolamento dei fili e rifinire i bordi.
Materiali per marcatura o etichettatura
Utilizzato per contrassegnare condotti e fili che dovranno essere identificati durante l'installazione.
Equipaggiamento di sicurezza
Tra questi rientrano guanti, occhiali di sicurezza e indumenti protettivi per la sicurezza personale.
L'installazione sarร agevole se verranno rispettate rigorosamente le misure di sicurezza e se questa apparecchiatura verrร utilizzata correttamente.

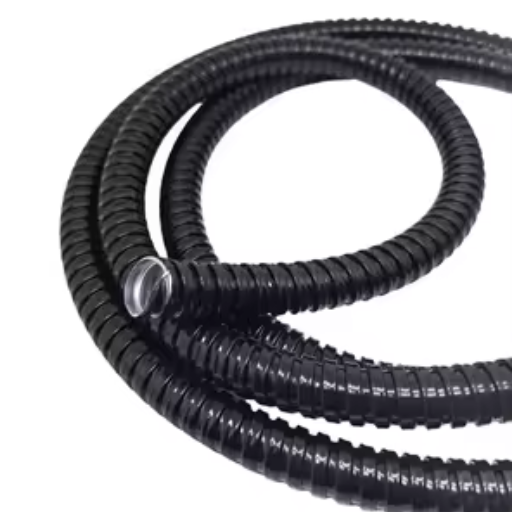

Selezione del condotto giusto per il cablaggio a bassa tensione
Ecco alcuni aspetti da tenere a mente nella scelta di un condotto per un sistema di cablaggio a bassa tensione:
- Materiale โ Le condutture in PVC sono leggere e possono essere acquistate a un prezzo contenuto. Sono resistenti alla corrosione e sono ideali per applicazioni in interni. Per luoghi in cui รจ richiesta una maggiore durata o dove รจ necessaria la messa a terra elettrica, รจ consigliabile utilizzare condutture metalliche come EMT o IMC.
- Localitร โ Mentre per le operazioni in ambienti interni sono necessari solo condotti non metallici, per le operazioni in ambienti esterni o esposti i condotti devono essere resistenti alle intemperie per resistere agli elementi ambientali.
- Protezione dei cavi โ Il conduttore deve potersi muovere liberamente nel condotto senza alcun affollamento. Poichรฉ la resistenza del cavo al calore o ai danni dipende da questo, il rischio di distruzione aumenta in condizioni di lavoro in cui il conduttore รจ affollato.
- Conformitร โ ร inoltre necessario verificare se il condotto selezionato soddisfa i codici elettrici locali relativi ai sistemi di cablaggio a bassa tensione, soddisfacendo cosรฌ gli standard di sicurezza.
Esaminando tutti questi fattori potrai scegliere un condotto che possa garantire sia il passaggio che l'efficienza di tutti i cavi del tuo progetto.
Fattori da considerare quando si sceglie un condotto
Ecco le considerazioni principali che devi tenere a mente:
- Tipo di materiale โ In base al luogo di installazione, scegliere tra condotti metallici (ad esempio, acciaio o alluminio) e non metallici (ad esempio, PVC). I condotti metallici offrono maggiore durata e messa a terra, mentre quelli non metallici offrono maggiore resistenza alla corrosione e sono piรน leggeri.
- Considerazioni ambientali โ Le condizioni ecologiche includono umiditร , temperature estreme ed esposizione a sostanze chimiche. Per ambienti esterni moderatamente ostili o in condizioni di umiditร , si consiglia di prendere in considerazione condotti resistenti alle intemperie o alla corrosione, come quelli realizzati in PVC rigido o LFMC.
- Dimensioni e capacitร di riempimento โ Scegliere dimensioni di condotti che possano contenere il numero e le dimensioni dei cavi senza superare la capacitร di riempimento consentita. In caso contrario, si rischiano surriscaldamenti e danni.
- Flessibilitร di installazione โ Le opzioni flessibili (EMT o FMC) sono adatte quando il progetto richiede percorsi curvi o regolabili, mentre le opzioni rigide sono piรน adatte per installazioni fisse e dritte.
- Conformitร al codice โ Assicurarsi che il tipo di condotto sia conforme ai requisiti del NEC e alle normative locali in materia di sicurezza e legalitร .
Considerando questi fattori, sarai in grado di prendere una decisione informata nel migliore interesse del tuo progetto di cablaggio, tenendo conto di sicurezza, efficienza e longevitร .
Tipi di condotti adatti al cablaggio a bassa tensione
| Tipo di condotto | Materiale | Migliori casi d'uso | Funzionalitร principali |
|---|---|---|---|
| Tubi metallici elettrici (EMT) | Acciaio | Applicazioni interne, edifici commerciali | Leggero, facile da piegare, protezione rigida |
| Condotto metallico flessibile (FMC) | Acciaio con giunti flessibili | Spazi ristretti, macchinari vibranti | Ottima flessibilitร , routing regolabile |
| Condotto rigido non metallico (PVC) | Cloruro di polivinile | Ambienti esterni e umidi | Resistente alla corrosione, economico, protezione dall'umiditร |
| Condotto flessibile non metallico a tenuta stagna | PVC con guaina stagna ai liquidi | Aree umide e pericolose | Protezione superiore dall'umiditร , flessibile |
| Condotto metallico rigido (RMC) | Acciaio galvanizzato | Ambienti industriali ad alta protezione | Massima protezione meccanica, per impieghi gravosi |
Di seguito sono riportati alcuni dei tipi di condotti piรน comuni utilizzati per i cablaggi a bassa tensione:
Tubi metallici elettrici (EMT) โ Grazie alle sue proprietร di leggerezza e facilitร di lavorazione, l'EMT offre una soluzione rigida ma versatile per progetti a bassa tensione. ร particolarmente indicato per applicazioni indoor in cui รจ richiesta protezione meccanica, ma non รจ possibile permettersi un ingombro eccessivo.
Condotto metallico flessibile (FMC) โ Offre un'eccellente flessibilitร ed รจ adatto ad applicazioni che richiedono curve o regolazioni. FMC viene installato in spazi ristretti o in presenza di vibrazioni, come nei macchinari.
Condotto rigido non metallico (PVC) โ Il PVC รจ resistente alla corrosione, robusto e al tempo stesso economico. Trova largo impiego in ambienti esterni o umidi grazie alla sua resistenza all'umiditร e ad altri agenti atmosferici.
Condotto flessibile non metallico a tenuta stagna โ Progettato per l'uso in aree umide o pericolose, questo condotto offre una protezione superiore dall'umiditร pur rimanendo flessibile. Ideale per installazioni esterne, interrate e a vista.
Condotto metallico rigido (RMC) โ RMC รจ il condotto piรน robusto, offre la massima protezione meccanica ed รจ adatto per installazioni all'aperto o al chiuso che presentano notevoli problemi di sicurezza, soprattutto in ambienti industriali.
Sebbene la scelta dei condotti dipenda principalmente dall'ambiente circostante e dagli standard applicabili, ognuno di questi tipi di condotto offre un vantaggio che garantisce un'installazione a bassa tensione sicura, efficiente e durevole.
Buone pratiche per la selezione dei condotti
Linee guida per la selezione professionale
Quando si seleziona un condotto, attenersi alle seguenti buone pratiche di installazione e considerazioni di sicurezza per garantire la conformitร dell'installazione:
- Considerare l'ambiente di installazione โ L'installazione avverrร all'interno o all'esterno? Considerare inoltre il potenziale impatto di umiditร , temperature estreme o sostanze corrosive. I materiali delle condutture, come PVC o RMC, offrono una migliore protezione in ambienti esterni o difficili.
- Considerare i requisiti di carico e flessibilitร โ Quale carico meccanico viene applicato? ร consentita una certa flessibilitร a questo riguardo? EMT per carichi leggeri; RMC per quelli piรน pesanti. Per la piegatura o una certa flessibilitร durante l'installazione, sono accettabili i tubi flessibili FMC o LFMC.
- Seguire la conformitร normativa e del codice โ Verificare i requisiti dei codici elettrici locali, nazionali e specifici del settore per garantire che il condotto scelto soddisfi gli standard di sicurezza. La conformitร garantisce la sicurezza degli impianti e li sottopone anche a disposizioni di legge. In caso contrario, potrebbero incorrere in conseguenze legali o sanzioni.
- Considerare costi e praticitร โ Assegnare un budget adeguato alle esigenze del progetto. Acquistare condotte che offrano la protezione e la qualitร necessarie senza essere eccessivamente costose per il cliente. Il PVC o l'RMC, essendo resistenti e durevoli, hanno un valore a lungo termine per l'uso in ambienti difficili.
- Per la futura manutenzione e installazione, l'accesso dovrebbe essere preso in considerazione per la futura manutenzione o gli aggiornamentiI condotti di installazione facili da montare potrebbero far risparmiare tempo e ridurre gli sforzi futuri.
Un'attenta valutazione e analisi forniranno il tipo di condotto piรน adatto per una particolare applicazione, garantendo un sistema di cablaggio elettrico sicuro ed efficiente.
Sistemi di condotti e loro applicazioni
I sistemi di canaline sono spesso cruciali per la protezione e l'instradamento dei cavi elettrici in vari ambienti. L'installazione รจ generalmente prevista in siti residenziali (cablaggio domestico), commerciali (cablaggio di uffici) e industriali (cablaggio di impianti) per proteggere i cavi e i cablaggi da danni fisici, umiditร e altri fattori ambientali. Quando si tratta di installazioni interne, come il cablaggio di un'abitazione o di un ufficio, canaline come EMT o PVC possono diventare una scelta ideale semplicemente perchรฉ sono convenienti e facili da utilizzare. Condizioni atmosferiche avverse all'esterno o situazioni industriali possono richiedere una configurazione RMC o IMC di calibro maggiore. La scelta della canalina giusta garantisce sicurezza, durata e conformitร agli standard elettrici.
Panoramica dei diversi sistemi di condotti
Diversi sistemi di condotti servono a scopi specifici in base all'ambiente e all'applicazione. Di seguito una breve descrizione delle tipologie piรน comuni:
EMT (Tubi metallici elettrici): Noto anche come "a parete sottile", รจ leggero e facile da piegare, il che lo rende ideale per usi interni come edifici per uffici e installazioni residenziali. Economico ma meno resistente di altri tipi di condotte piรน pesanti, non รจ adatto per l'uso esterno in ambienti difficili.
Condotto in PVC (cloruro di polivinile): Le condotte in PVC sono un materiale non metallico, leggero e resistente alla corrosione, estremamente versatile nelle sue applicazioni. Trovano impiego sia in interni che in esterni, in particolare in ambienti umidi. Vengono tagliate e incollate utilizzando utensili specifici, ma offrono anche un ulteriore vantaggio: le proprietร isolanti.
RMC (condotto metallico rigido): RMC รจ una canalina per impieghi gravosi progettata per resistere alle condizioni gravose degli ambienti industriali o all'uso esterno, ovunque sia richiesta la massima protezione. Realizzata in acciaio zincato, offre una protezione superiore contro i danni fisici; tuttavia, รจ costosa e piรน difficile da installare.
IMC (condotto metallico intermedio): L'IMC รจ l'opzione piรน leggera rispetto all'RMC, ma rimane durevole e offre un'eccellente resistenza alla corrosione. Viene tipicamente utilizzato in applicazioni industriali e per esterni, dove รจ richiesta una combinazione di resistenza e maneggevolezza.
Condotto metallico flessibile (FMC): Il FMC, noto anche come Greenfield, รจ altamente adattabile e adatto all'uso in spazi ristretti o angolati. Nelle piccole serie, viene utilizzato principalmente per collegare gli apparecchi, ma non รจ sufficiente a proteggere dai danni fisici.
La scelta del sistema di canalizzazione viene sempre effettuata in base agli stessi standard di sicurezza, alla durabilitร e all'adattabilitร delle installazioni alle condizioni ambientali. Ogni tipologia possiede caratteristiche diverse e, di conseguenza, applicazioni diverse, rendendo necessaria la loro conoscenza per scegliere quella piรน adatta.
Applicazioni dei sistemi di condotti a bassa tensione
I sistemi di condotti a bassa tensione trovano diverse applicazioni, in particolare in contesti residenziali, commerciali e industriali in cui sono presenti cavi che trasportano correnti a bassa tensione. Pertanto, vengono generalmente installati per cablare sistemi di sicurezza, linee telefoniche, sistemi di allarme antincendio o reti dati. I condotti forniscono ai cavi protezione da abrasioni, lesioni fisiche e varie condizioni ambientali, come umiditร o esposizione ai raggi UV, garantendo cosรฌ un'installazione sicura e duratura. Sono inoltre frequentemente utilizzati nell'illuminazione paesaggistica, nei controlli HVAC e in altre applicazioni di controllo a bassa tensione. La scelta del condotto, che si tratti di un condotto in PVC, di un condotto EMT o di un condotto flessibile, dipende da considerazioni quali l'ambiente, la complessitร dell'installazione e le normative di sicurezza. Se opportunamente selezionati, questi rappresentano un modo economico per gestire i cavi in diversi settori.
Manutenzione dei sistemi di condotti
Pratiche di manutenzione essenziali
Una corretta manutenzione dei sistemi di condotti รจ fondamentale per garantirne la longevitร e la funzionalitร . ร necessario effettuare ispezioni regolari per verificare la presenza di danni fisici, corrosione o usura causati da fattori ambientali. La pulizia periodica dei condotti aiuta a prevenire ostruzioni causate da accumulo di detriti o polvere. Per i condotti metallici, l'applicazione di trattamenti anticorrosivi puรฒ proteggere dalla ruggine, soprattutto in ambienti umidi o esterni. Eventuali raccordi o guarnizioni allentati devono essere serrati o sostituiti tempestivamente per preservare l'integritร del sistema. Inoltre, รจ necessario assicurarsi che i cavi all'interno dei condotti rimangano in ordine e integri durante le ispezioni. Seguire le linee guida del produttore e rispettare le norme di sicurezza durante la manutenzione aumenterร ulteriormente l'affidabilitร dei sistemi di condotti in varie applicazioni.

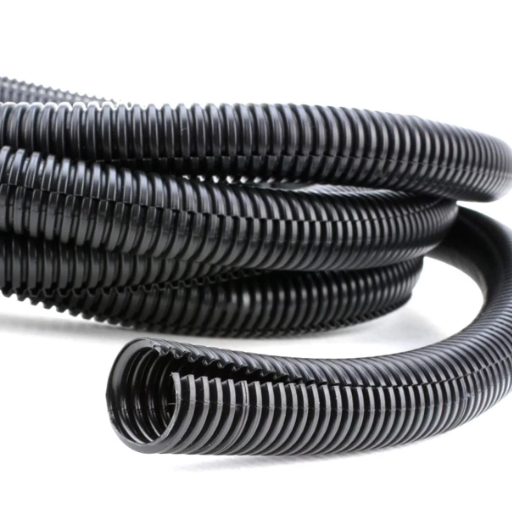

Come determinare la dimensione corretta di un condotto per cavi a bassa tensione?
Linee guida per il dimensionamento dei condotti
Ciascuno dei seguenti passaggi aiuta a dimensionare correttamente una canalina per cavi a bassa tensione:
- Calcola il riempimento totale del filo: Stabilire il numero di cavi da installare all'interno del condotto e il loro diametro. Calcolare la somma delle sezioni trasversali di tutti i cavi per determinare il riempimento totale dei cavi.
- Controllare la capacitร di riempimento del condotto: Se si lavora negli Stati Uniti, il National Electrical Code (NEC) specifica il riempimento massimo consentito per le condotte. In molti altri paesi, รจ opportuno consultare norme equivalenti a queste per indicazioni. La prassi comune prevede solitamente un limite di riempimento del 40% per la maggior parte dei tipi di condotte.
- Selezionare la dimensione appropriata del condotto: Utilizzando il riempimento totale del filo, selezionare una dimensione del condotto sufficientemente grande da soddisfare o superare la capacitร di riempimento richiesta, ma comunque entro i limiti di riempimento.
- Prevedere una possibile espansione futura: Se in futuro si prevede di aggiungere altri cavi, tenerne conto selezionando un condotto leggermente piรน grande.
Per garantire il corretto dimensionamento del condotto per un funzionamento sicuro, funzionale ed efficiente, seguire i passaggi sopra elencati.
ร possibile installare cavi a bassa tensione all'esterno?
Requisiti per l'installazione all'aperto
Sรฌ, in effetti, i cavi a bassa tensione possono essere installati all'esterno, a condizione che il lavoro sia conforme alle norme e alle linee guida di sicurezza per garantirne la durata e la funzionalitร . All'esterno, un cavo a bassa tensione deve essere classificato per l'interramento diretto o installato all'interno di una canalina che lo protegga dall'esposizione alle intemperie e da potenziali danni fisici. I cavi di alimentazione interrati o "UF", cosรฌ come quelli classificati per l'uso all'esterno, sono le opzioni migliori.
La profonditร minima di interro indicata da NEC indica in genere che qualsiasi condotto utilizzato per cavi a bassa tensione deve essere interrato ad almeno 6 cm. In confronto, i cavi interrati direttamente devono essere interrati a una profonditร compresa tra 12 e 24 cm, a seconda delle normative locali. Nelle installazioni esterne, รจ necessario utilizzare materiali di rivestimento resistenti alle intemperie per connettori e scatole di giunzione, per impedire l'ingresso di umiditร e la conseguente corrosione.
Utilizzare cavi con guaina resistente ai raggi UV dove i cavi sono esposti alla luce solare per periodi prolungati. Un altro controllo importante da effettuare รจ garantire che la caduta di tensione sia la minima possibile per il sistema a bassa tensione, in particolare su tratte lunghe, utilizzando cavi di sezione adeguata. Una corretta pianificazione, quindi, non solo prolunga la durata dei cavi a bassa tensione per esterni, ma garantisce anche prestazioni operative sicure e affidabili.
Quali sono i requisiti del codice per i condotti a bassa tensione?
โ ๏ธ Informazioni importanti sulla conformitร al codice
Le installazioni di condotte a bassa tensione offrono caratteristiche di sicurezza e di utilitร integrate, che sono rispettate dai requisiti del codice. Aderisco sempre al National Electrical Code (NEC), che in genere richiede l'uso di condotte classificate per il tipo specifico di ambiente di installazione, sia interno che esterno. In condizioni di umiditร , le condotte interrate devono essere classificate per tali situazioni, con PVC o HDPE come opzioni standard. Che si tratti di un luogo umido o asciutto, in base a una definizione standard del NEC, tutte le condotte devono essere fissate in modo appropriato e interrate alla profonditร richiesta, solitamente un minimo di 18 cm. Per i luoghi umidi esterni, il riempimento delle condotte non puรฒ certamente superare i limiti stabiliti, poichรฉ ostacola la dissipazione del calore e l'integritร dei cavi. Seguendo queste linee guida, garantisco un'installazione a bassa tensione conforme e sicura.
Requisiti del codice chiave: Consultare sempre i codici edilizi locali e il Codice Elettrico Nazionale (NEC) per i requisiti specifici della propria zona. La conformitร ai codici non รจ facoltativa: garantisce la sicurezza e il funzionamento a norma dei propri impianti elettrici.
Conclusione
L'installazione di sistemi di condotti a bassa tensione richiede un'attenta pianificazione, una corretta selezione dei materiali e il rispetto delle normative di sicurezza e delle migliori pratiche. Conoscendo i vari tipi di condotti disponibili, seguendo procedure di installazione sistematiche e rispettando le normative locali, รจ possibile garantire un sistema di cablaggio a bassa tensione sicuro, efficiente e duraturo. Che si tratti di progetti residenziali, commerciali o industriali, i principi delineati in questa guida vi aiuteranno a ottenere risultati professionali che proteggano i vostri investimenti in cablaggio e garantiscano prestazioni affidabili del sistema per gli anni a venire. Ricordate di dare sempre prioritร alla sicurezza, di utilizzare gli strumenti giusti e di consultare professionisti in caso di dubbi sui requisiti normativi o su installazioni complesse.
