3 상 색상 코드: 와이어 색상 및 전압 이해

안전성,효율성, 업계 표준 준수를 보장할 수 있도록 3 상 전기 시스템에서 색상 코딩을 이해하는 것은 매우 중요합니다. 전기 기술자,엔지니어 또는 시설 관리자라면 비용이 많이 드는 실수와 위험을 피하기 위해 와이어 색상과 그에 상응하는 전압의 중요성을 이해하는 것이 매우 필요합니다. 이 가이드에서는 다음 사항을 살펴볼 것입니다 삼상 색상 코드 이는 전 세계적으로 표준이며 위상과 전압을 결정하는 색상의 역할을 설명하고 시스템 무결성 유지 관리에서 색상의 중요성을 강조합니다. 이러한 코드가 어떻게 복잡한 전기 설정을 더 쉽게 만들고 동시에 이 가이드의 마지막 부분에 도달하면 더 안전하고 효율적인 작업을 촉진할 수 있는지 확인할 수 있습니다.

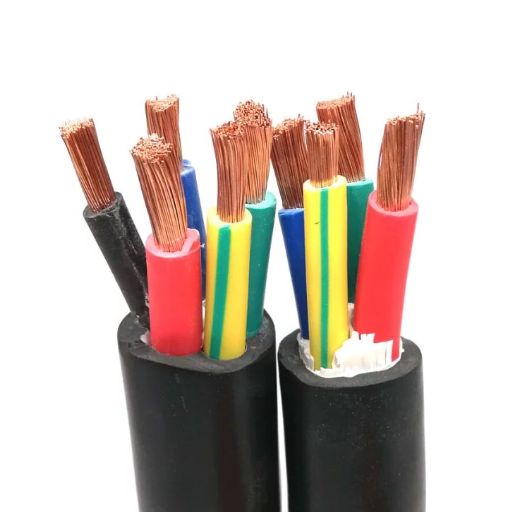

3상 색상 코드 소개

3 상 색상 코드는 3 상 전력 시스템의 배선에서 위상과 전압을 식별하는 데 사용되는 보편적으로 인정되는 방법입니다. 이 색상 구성은 올바른 연결을 보장하고 다른 설치에서 유지 보수를보다 쉽게 만듭니다. 정확한 코드는 지역에 따라 다를 수 있지만 가장 일반적인 표준은 다음과 같습니다:

• 미국(NEC에 따름): 까맣고, 빨강, 및 파랑은 120/208V 체계에 있는 단계를 위해 사용됩니다; 277/480V 체계를 위한 갈색, 주황색, 및 황색.
• 유럽(IEC 표준): 위상용 갈색, 검정색, 회색.
• 영국(2004년 이후): 조화의 결과로 IEC 표준과 일치하는 갈색, 검정색, 회색.

이러한 코드는 배선 실수 제거, 시스템 오류 최소화, 다양한 유형의 전기 장비 설치 시 통일된 안전 조치 수립에 필수적입니다.

3단계 시스템이란 무엇입니까?

3 단계 체계는 동일한 주파수 및 진폭을 가진 3 개의 교류 (AC) 를 채택하고 그러나 시간에 있는 그들 사이에서 120 도에 의하여 비틀거리는 전력 배급 기술입니다. 3 단계 체계는 전력 배급의 가장 능률적인 방법의 한개입니다,따라서 산업,상업, 및 큰 주거 지역에 있는 편재물 게다가,더 적은 지휘자 물자 필요조건의 이점을 주고 변압기 및 개폐기 비용을 삭감하기 조차.

0 에서 최대까지 교대로 공급되는 전력을 생산하는 단상 시스템과 달리 3 상 시스템은 안정적인 전원 공급을 보장합니다. 이는 3 개의 파형이 서로 120 도 변위 된 후 모두 평균을 낸 다음 양수로 유지된다는 사실에 달려 있습니다. 그 결과 모터,기계 및 기타 장치의 전원이보다 안정적이고 효과적이게됩니다.

3 상 시스템에는 두 가지 기본 구성이 있습니다—델타 (Δ) 와 와이 (Y). 델타 구성은 상 권선의 모든 출력 끝을 직렬로 연결하므로 삼각형과 같은 구조를 형성합니다. 고전력 전송 시스템은 델타 구성이 적용되는 주요 영역입니다. 그러나 와이 구성은 각 상 권선의 한쪽 끝을 공통 중립점에 연결하므로 단상 및 삼상 부하가 모두 가능합니다. 이 설정의 사용은 전압 레벨 측면에서 적응성으로 인해 널리 사용됩니다.

향상된 신뢰성, 효율성 및 비용 효율성의 조합은 3상 배전 시스템이 여전히 전 세계적으로 가장 널리 받아들여지는 이유입니다.

와이어 색상 코드의 중요성

전선 색상 코드는 전기 시스템을 안전하고 효율적이며 규정을 준수하게 만드는 핵심 요소입니다. 회로의 각 전선의 기능은 전 세계에서 허용되고 사용되는 표준화된 색상 코드를 사용하여 식별됩니다. 이로 인해 설치,유지 관리 및 문제 해결 프로세스가 쉽고 시간 소모가 줄어듭니다. 예를 들어,미국의 경우 NEC (National Electrical Code) 는 일반적으로 위상 도체에 검정색,빨간색 및 파란색 전선이 사용되는 반면 흰색 전선은 중립 도체에 사용되며 녹색 전선 또는 노란색 줄무늬가있는 녹색 전선은 접지에 사용됩니다.

더욱이,와이어 컬러 코딩은 서로 다른 컬러 코드가 적용되는 유럽의 IEC (International Electrotechnical Commission) 가이드라인과 같은 지역 및 국제 표준을 준수하기 위한 수단입니다. 예를 들어,유럽에서는 갈색,검정색, 회색이 위상 와이어의 색상이고,파란색은 중성선,녹색-노란색은 접지형 전기 설치를 용이하게 하고 또한 법적 및 안전 책임으로부터 보호하는 데 도움이 되므로 여러 국가에서 운영되는 회사가 이러한 표준을 준수하는 것이 매우 중요합니다.

표준화된 색상 코딩은 전기 시스템 직원의 안전뿐만 아니라 복잡한 산업 환경에서의 작동 명확성에도 도움이 됩니다. 데이터 센터,제조 공장,병원 같은 곳의 전기 시스템은 유지보수 중 중단 및 고장의 위험을 줄이기 위해 전선의 명확한 식별에 의존해야 합니다.

3상 시스템의 다양한 전압 개요

삼상 전원 시스템은 전력 전달의 매우 효율적인 방법이기 때문에 산업 및 비즈니스에서 매우 일반적입니다. 일반적으로 이러한 시스템은 한 영역에서 다른 영역 또는 응용 프로그램에 따라 다를 수있는 특정 전압 레벨을 중심으로 설계되었습니다. 다음 삼상 시스템 전압은 가장 빈번한 것입니다:

3 상 시스템의 전압은 애플리케이션의 요구 사항,효율성 및 지역의 표준에 따라 결정됩니다. 예를 들어,북미는 일반적으로 120/208V 및 277/480V 시스템을 사용하는 반면 유럽 국가는 저전압 설치에 230/400V 를 선호합니다. 따라서 다양한 환경 조건에서 시스템의 안전성과 신뢰성을 제공하려면 적절한 설계와 로컬 전기 코드 준수가 필요합니다.

와이어 색상 코드 이해

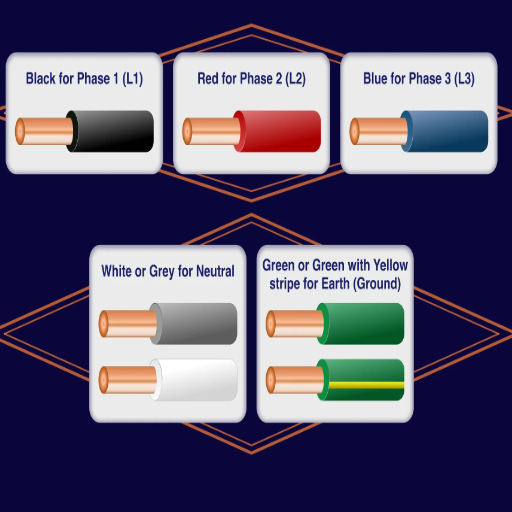

철사 색깔 부호는 전기 철사의 기능을 인식에서 원조하는 획일한 부호 체계이고,따라서, 전기 임명은 안전하고 그리고 능률적으로 끝날 수 있습니다. 이 목적에 할당된 특정한 색깔은 지역에 의하여 다릅니다:

색상 코드를 해석하거나 적용하려면 규정이나 관행의 지역적 차이로 인해 변형이 발생할 수 있으므로 항상 지역 전기 코드를 참조해야 합니다. 색상 코드의 잘못된 해석으로 인해 발생하는 위험에는 전기 충격 및 시스템 오류가 포함됩니다.

IEC 와이어 색상 코드 표준

IEC (국제전기기술위원회) 와이어 컬러 코드를 고려한 표준은 전 세계적으로 인정받고 있으며,전기 설비의 균일성과 안전성을 약속하기 위해 만들어졌습니다. 주요 기능에 대한 간략한 개요는 다음과 같습니다:

상기 표준은 IEC 프레임워크의 일부인 국가에서 채택되었으며,목표는 전기 설치 및 유지 관리와 관련된 위험을 가능한 가장 낮은 수준으로 줄이는 것입니다. 그럼에도 불구하고 지역적 변경이나 규칙이 지침에 약간의 영향을 미칠 수 있다는 점을 명심하는 것이 중요합니다. 예를 들어 일부 영역에서는 추가 색상을 추가하거나 다상 시스템의 위상 도체에 대한 특별 규칙을 부과할 수 있습니다.

IEC 는 전기 작업 중 식별의 안전성,신뢰성 및 편의성에 대한 표준을 엄격히 준수할 것을 주장합니다. 지침을 잘못 분류하거나 준수하지 않으면 시스템이 고장나거나 안전하지 않은 상황이 발생할 수 있습니다. 전기 인력과 엔지니어는 항상 최신 IEC 문서를 참조하고 올바른 적용을 위해 국가 전기 코드를 따라야 합니다.

NEC 와이어 색상 코드 표준

NEC(National Electrical Code)는 와이어 색상 코딩을 미국에서 가장 중요한 관행 중 하나이자 안전을 향한 주요 단계 중 하나로 분류했습니다. 이러한 표준은 통신뿐만 아니라 설치, 유지 관리 및 문제 진단 시 와이어 식별에도 도움이 됩니다.

접지선

접지선은 녹색 절연체 또는 노란색 띠가 있는 녹색으로 보편적으로 식별됩니다. 베어(절연되지 않은) 도체는 접지선 역할도 합니다.

중립 전선

중립 전선은 항상 흰색 또는 회색입니다. 이 전선은 전류를 다시 소스로 전달하여 전기 루프를 형성합니다.

위상 (핫) 와이어

• 단일 위상 시스템: 검정색과 빨간색은 종종 뜨거운 전선에 사용됩니다.
• 3상 시스템(120/208/240V): 1 단계는 검은색,2 단계는 빨간색,3 단계는 파란색이다.
• 고전압 시스템(277/480V): 1 단계는 갈색,2 단계는 주황색,3 단계는 노란색이다.

특수 용도

• 주황색 와이어는 몇 가지 설정에서 라이브 또는 “항상 켜져 있는” 도체를 나타낼 수도 있습니다.
• 분홍색 또는 보라색 전선은 다른 제어 장치나 판매 터미널을 가리킬 수 있습니다.

기능적 신뢰성을 보장할 뿐만 아니라 전기 설치 과정에서 안전 위험을 제거하기 위해 NEC 와이어 색상 코드 표준을 준수할 필요가 있습니다. 전기 작업을 진행하기 전에 항상 NEC 및 지역 관할 규정에 따라 색상 코드를 확인하십시오.

위상선의 일반적인 색상 코드

위상 와이어는 전기 시스템에서 중추적인 역할을 하며 주로 부하 전류를 운반하는 데 사용됩니다. NEC (National Electric Code) 는 안전성뿐만 아니라 쉽게 식별할 수 있는 색상 표준을 도입했습니다. 다양한 시스템 레이아웃의 위상 와이어 색상 코드에 대한 간략한 비교는 다음과 같습니다:

기존의 색상 규칙은 전기 배선 관행의 균일성을 위한 기초가 되었으며 설치 및 유지 관리 지점을 쉽게 식별할 수 있게 되었습니다. 그럼에도 불구하고 정확성과 안전을 위해 NEC 표준 및 현지화된 전기 코드 또는 규정에 대한 적합성을 확인하는 것은 매우 중요합니다.

3상 색상 코드의 적용

3 상 컬러 코드는 매우 중요하며 전기 시스템이 안전하고 효율적이며 일관성이있는 주된 이유입니다. 주로 이러한 응용 분야에 사용됩니다:

산업 전력 시스템

색상 코딩을 통해 공장, 발전소 등과 같은 산업 시설에서 위상 도체를 명확하게 식별할 수 있으므로 중장비의 적절한 작동을 보장하고 배선 실수를 줄일 수 있습니다.

상업용 전기 설비

전기 시스템을 구성할 목적으로 사무실 건물, 쇼핑몰 및 기타 상업 지역에 위치하며, 이로 인해 유지 관리 및 문제 해결이 더욱 쉬워집니다.

특수 시스템의 주거용 배선

표준 색상 코드가 있는 3상 배선은 일반적이지는 않지만 HVAC 시스템과 같이 수요가 많은 가전제품에 전원 공급 장치가 필요한 주거 지역에서 여전히 찾을 수 있습니다.

태양광 및 재생 에너지 시스템

색상 코드는 태양열 발전소, 풍력 터빈 및 기타 재생 에너지 설정의 배전 및 그리드 연결을 관리하는 데 중요한 역할을 합니다; 따라서 필수 불가결합니다.

이러한 표준화된 색상 코드를 사용하면 전문가는 안전 프로토콜 준수를 확신하는 동시에 작동 위험을 최소화할 수 있습니다.

변압기의 배선

변압기 배선은 전기 시스템의 필수적인 부분이며 효율적인 방식으로 전력 전송을 관리함으로써 회로 성능에 중요한 역할을합니다. 적절한 배선은 특정 전압 및 위상 구성에 따라 변압기의 1 차 및 2 차 권선을 상호 연결해야합니다. 단상 변압기의 경우 1 차 변압기는 일반적으로 입력 전압 소스와 연결되는 반면 2 차 변압기는 원하는 출력 전압을 제공합니다. 반면 3 상 변압기는 일반적으로 네트워크 요구 사항에 따라 결정되는 델타 또는 와이와 같은 공통 구성을 선택하여 연결합니다.

변압기 배선의 색상 코딩은 연결부를 잘못 식별할 가능성을 줄이고 설치 또는 유지 관리 오류를 최소화하는 중요한 부분입니다. 1 차 및 2 차 측면의 단자에는 H1,H2, X1 및 X2 와 같은 표준 명칭이 표시되어 고전압 (1 차) 및 저전압 (2 차) 측면을 나타냅니다. 또한 접지는 안전을 위해 필요하며 전기 충격이나 장비 손상을 방지하기 위해 필요합니다.

변압기 배선은 안전성과 운영 효율성을 보장하기 위해 미국의 NEC(National Electrical Code)와 같은 지역 전기 코드를 엄격하게 따라야 합니다. 엔지니어는 신뢰할 수 있는 변압기 시스템을 만들고 유지 관리하기 위해 부하 용량, 임피던스 및 전압 등급도 고려해야 합니다. 정확한 실현은 에너지 효율뿐만 아니라 전기 시스템의 안전성과 장기적인 성능도 향상시킵니다.

전기 시스템의 위상 와이어 식별

위상 와이어의 식별은 궁극적으로 전기 시스템 설정과 전체 기능에 영향을 미치는 매우 중요한 것입니다. 일반적으로 특정 표준에 따라 색상으로 구분되는 위상 와이어는 전기 부하에 전력을 공급하는 데 필요한 라이브 전류의 캐리어입니다. 미국 국가 전기 코드 (NEC) 는 표준 관행에 대한 색상 코드를 설정합니다. 일반적으로 3 상 시스템의 위상에 해당하는 검정색,빨간색 및 파란색 와이어를 사용하는 반면 단상 시스템은 일반적으로 라이브 와이어의 색상으로 검정색을 사용합니다. 그러나 색 코딩을 사용하여 와이어를 결정하는 것은 시스템이 오래된 시스템이거나 미국 이외의 지역인 경우 약간 까다로울 수 있으므로 이 경우 설치 또는 문제 해결 중에 매우 신중한 검증을 수행해야 합니다.

올바른 도구는 모든 와이어의 역할을 확인하기 위해 전압 레벨을 측정하는 멀티미터와 같은 식별 프로세스에서 중요한 역할을 합니다. 그 외에도 위상 시퀀스 테스터는 3 상 시스템에서 위상의 순서가 올바르게 회전하는지 확인하는 데 사용되며,이는 모터 구동 장비의 작동에 특히 중요합니다. 실수를 최소화하고 안전을 보장하기 위해서는 배선 다이어그램을 참조하고 현지 규정을 준수하는 것이 필수적입니다. 적절한 절차를 따르면 규정 준수 및 전기 시스템의 최대 효율성이 보장됩니다.

배선의 안전 고려 사항

배선 작업을 수행할 때,감전, 화재,장비의 손상과 같은 원치 않는 상황을 방지하기 위해 항상 안전이 최우선되어야 합니다. 배선 작업을 시작하기 전에 항상 전원 공급 장치가 꺼져 있는지 확인하십시오. 프로젝트에 관련된 것과 동일한 전압 및 전류 레벨을 가진 적절한 도구와 장비를 사용하는 것이 중요합니다. 전선의 절연은 제대로 이루어져야 하며,손상되거나 마모된 케이블이 있는 경우 즉시 교체해야 합니다. 시스템 안정성을 유지하고 감전 위험을 최소화하려면 접지 방법을 따라야 합니다.

미국의 NEC (National Electrical Code) 와 같은 지역 전기 코드를 준수하는 것은 설치가 확립된 안전 표준에 따라 안전하다는 것을 증명하는 데 의무적입니다. 라이브 시스템으로 작업하려면 절연 장갑과 안전 고글이 포함된 개인 보호 장비 (PPE) 를 사용해야 합니다. 더 나아가 연결을 다시 확인해야 하며,전원을 공급하기 전에 시스템이 제대로 작동하는지 확인하기 위해 적절한 회로 테스터를 사용해야 합니다. 잘 조직된 작업 공간과 세심함은 배선 과정에서 그럼에도 불구하고 위험한 일반적인 실수를 저지를 가능성을 줄입니다.

다양한 전압 및 색상 코드

전기 시스템의 배선은 전압 레벨에 따라 특정 색상 코딩으로 식별되며,이는 설치 및 유지 보수 과정에서 안전을 보장하고 기여합니다. 가장 널리 받아 들여지는 표준은 다음과 같습니다:

120/208V (저전압 시스템)

277/480V (고전압 시스템)

앞서 언급한 색상 코드는 미국의 안전하고 신뢰할 수 있는 전기 설비에 대한 요구사항인 NEC (National Electrical Code) 표준에 따른 것입니다. 가능한 추가 요구사항에 대해서는 항상 현지 규정을 먼저 확인해야 합니다.

저전압 3상 색상 코드

저전압 시스템 (즉,일반적으로 50V 이하의 전압) 의 경우,색상 코드는 응용 분야 및 지역 표준에 따라 다를 수 있습니다. 그럼에도 불구하고 미국에 대해 이야기하면 다음과 같은 일반적으로 허용되는 색상 코드를 설정하는 것은 NEC (National Electrical Code) 입니다:

이러한 색상 코드는 주로 저전압 배선용이지만 통신 회로 또는 제어 배선과 같은 특정 응용 프로그램에는 다른 색상 코드가 필요할 수 있다는 점을 알고 있어야 합니다. 규정 준수 및 안전을 위해 항상 로컬 코드 또는 시스템별 문서로 확인하십시오. 또한 변경 사항이나 설치는 면허가 있는 전기 기술자가 확인해야 합니다.

중간 전압 배선 색상 코드

중간 전압 배선 색상 코드의 사용은 전력 시스템에서 도체의 안전하고 정확한 인식에 가장 중요합니다. 코드는 다른 장소에서 다를 수 있지만 여러 표준은 국제 규칙에 꽤 가깝습니다. 중간 전압 배선 색상 코드의 일반적인 묘사는 널리 받아 들여지는 관행에 따라 아래에 제공됩니다:

중간 전압 시스템은 더 많은 손상이나 부상을 초래할 수 있기 때문에 일반적으로 더 엄격한 규정이 적용된다는 점을 아는 것이 매우 중요합니다. ISO (국제 표준화 기구), NFPA 70 (국가 전기 코드 또는 NEC) 및 IEC (국제 전기 기술 위원회) 표준은 응용 분야에 특정한 요구 사항에 대해 항상 참조해야 합니다. 게다가 일부 산업 또는 지역 시스템에는 고유한 특정 변형이 있을 수 있습니다.

배선도와 시스템 라벨은 항상 관리 표준과 비교하여 점검해야 하며,시스템에 전원을 공급하기 전에 적절한 테스트를 수행해야 합니다. 인증된 전기 기술자를 사용하고 이러한 코드를 따르면 운영 효율성뿐만 아니라 전기 인프라의 안전성과 내구성도 보장됩니다.

고전압 3 단계 철사 색깔 부호

고전압 3 상 와이어 색상 코드는 주로 전기 및 산업 시스템에서 작동의 안전성과 균일성을 보장하기 위해 국제 및 지역 규범에 의해 규제됩니다. 일반적으로 가장 많이 사용되는 표준은 국제 전기 기술위원회 (IEC), 국가 전기 코드 (NEC) 및 영국 표준 (BS7671) 과 같은 각 지역 규정에서 정한 표준에 해당합니다.

IEC 표준 색상 코딩

IEC가 정한 표준에 따르면 3상 시스템의 색상 코딩은 일반적으로 위상 도체에 대해 다음 방식을 사용합니다:

• 브라운 위상 L1 의 경우
• 블랙 위상 L2 의 경우
• 그레이 위상 L3 의 경우
• 중립은 라이트 블루, 는 보호 접지(PE) 와이어로 표시되어 있습니다 녹색-노란색 줄무늬.

277/480V 시스템을 위한 NEC 표준

277/480V 시스템의 비접지 위상 도체의 경우 A, B 및 C 위상의 색상은 종종 다음과 같이 표시됩니다:

• 브라운 a 단계의 경우
• 오렌지 b 단계의 경우
• 노란색 c 단계의 경우
• 중립은 동안 그레이, 접지 도체도 그대로 유지됩니다 그린 또는 녹색-노란색 줄무늬.

고압 3 상 시스템에서 작업할 때는 현장 표시,업데이트된 배선도,설치 영역의 현재 코드 준수를 참조하여 특정 색상 코드를 항상 확인하고 확인하는 것이 중요합니다. 정확한 식별은 잘못된 배선 위험을 최소화하고 시스템 신뢰성을 높입니다.

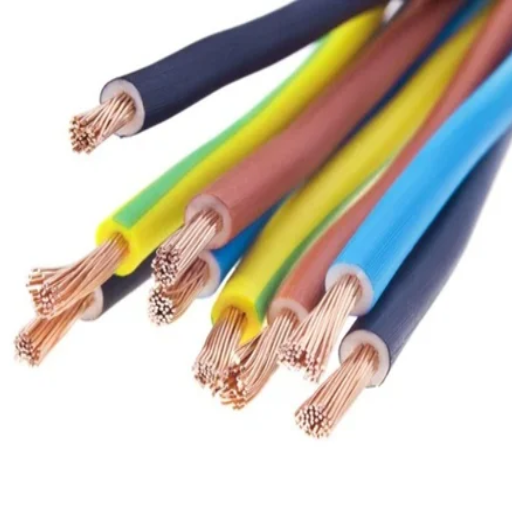

배선에 대한 실제적인 고려 사항

배선설비를 계획하고 실행할 때 가장 먼저 걱정하는 것은 항상 안전성과 규제기준 준수입니다. 이는 시스템 신뢰성을 보장하고 위험을 효과적으로 줄이기 위한 핵심 요소이기 때문입니다. 이 과정의 첫 단계는 전체 시스템의 부품과 재료가 전압과 전류는 물론 특정 어플리케이션의 환경 조건을 안전하게 처리할 수 있는지 확인하는 것입니다. 필요한 사양을 준수하는 고품질의 인증된 전선과 커넥터를 사용하십시오. 모든 회로와 연결부에 향후 유지보수 및 문제 해결 작업에 도움이 되도록 명확하게 라벨을 부착해야 합니다. 장비와 인력이 전기적 결함으로 인해 영향을 받지 않도록 적절한 접지가 필수적입니다. 설치된 배선을 정기적으로 검사하여 마모,손상 또는 부식을 확인해야 하며 발견된 문제는 즉시 처리해야 합니다. 항상 제조업체의 지침을 준수하고 해당 지역의 관련 전기 코드를 확인하여 규정 준수 및 안전한 작동을 보장합니다.

시스템에 적합한 와이어 선택

시스템에 대한 와이어 선택은 안전성,효율성 및 규제 표준 준수를 보장하는 여러 요소를 고려한 후에 이루어져야합니다. 가장 먼저해야 할 일은 시스템의 현재 부하에 따라 와이어 크기를 결정하는 것입니다. 너무 작은 와이어는 뜨거워지고 화재 위험이 발생할 수 있기 때문입니다. 해당 암페어에 적합한 와이어 크기를 정확하게 찾으려면 미국 와이어 게이지 (AWG) 차트를 참조하십시오.

다음으로,전선이 설치될 환경에 의해 요구될 절연 유형을 식별합니다. 예를 들어,THHN 또는 THWN 전선은 실내 및 실외에서 사용할 수 있고,고온을 견딜 수 있는 반면,UF 및 직접 매설 케이블은 지하 설치에 가장 적합하도록 단열재가 습기,화학 물질 또는 햇빛과 같은 예상 조건에 적합한지 확인하십시오.

마지막으로,전선의 전압 등급을 확인하여 시스템의 전기 부하에 대처하고 여전히 성능을 유지할 수 있는지 확인하십시오. 항상 UL (Underwriters Laboratories) 과 같이 인정 된 안전 표준에 의해 테스트되고 승인 된 전선을 선택하여 신뢰성을 확보하십시오. 이러한 요소를 고려하고 로컬 전기 코드를 따르면 안전하고 효율적인 전기 시스템을 설정할 수 있습니다.

피해야 할 일반적인 실수

잘못된 와이어 크기 사용

게이지가 너무 낮은 전선을 선택하면 과열 및 화재 위험이 커질 수 있습니다. 전기 코드 및 표준에서 지정하는 것처럼 운반 할 부하에 따라 전선 크기를 선택해야합니다.

접지 연습 건너뛰기

전기 시스템을 제대로 접지하지 않으면 충격뿐만 아니라 시스템이 충격을받을 수 있습니다. 주요 안전 조치 중 하나는 회로 접지입니다.

부적절한 연결 및 스플라이스

제대로 수행되지 않은 와이어 연결 또는 승인되지 않은 커넥터를 사용하면 잘못된 접점이 생성되고 과열이 발생 한 다음 시스템이 실패 할 수 있습니다. 항상 적절한 와이어 너트 또는 터미널 연결을 사용하는 것이 가장 좋습니다.

과부하 회로

장치를 너무 많이 꽂거나 회로의 정격 전류량을 초과하면 차단기가 걸려 넘어지거나 전선이 과열되거나 부품이 고장날 수 있습니다. 부하 계산은 설계 단계에서 처음부터 바로 수행해야 합니다.

환경 조건을 무시합니다

비내후 배선을 사용하거나 습기,햇빛 또는 극한의 온도로부터 설비를 보호하지 못하면 성능 저하가 발생하고 시스템의 수명이 단축될 수 있습니다. 특정 환경에 대해 등급이 매겨진 재료를 사용하십시오.

이러한 일반적인 실수를 피하면 지역 및 국제 표준을 모두 준수하면서 전기 시스템의 수명, 효율성 및 안전이 보장됩니다.

참조 소스

“2D 흐름 필드의 에너지 기반 시각화”

“저항기 색상 코드 탐지를 위한 개미 식민지 최적화”

“미국의 농촌 및 교외 지역에서 전통적이고 실험적인 보행자 신호에 대한 혼란 결정”

자주 묻는 질문 (FAQ)

전기 배선의 3 상 색상 코드는 무엇입니까?

3 상 전기 시스템에서 전선의 식별은 표준 방식 인 3 상 색상 코드로 표시됩니다. 미국에서는 검정색,빨간색 및 파란색이 480V 에서 3 상에 적용되는 색상 인 반면 중립은 일반적으로 흰색 또는 회색이지만 이는 국가마다 다를 수 있으며 일부 국가는 IEC 표준에 따라 색상 코드를 따릅니다.

단상 및 3상 시스템의 와이어 색상 코드는 어떻게 다릅니까?

단상 시스템은 일반적으로 라이브 와이어로 검은 색을 띠고 중립으로 흰색 또는 회색을 띤다. 반면에 3 상 시스템은 3 개의 개별 와이어를 가지며 일반적으로 위상에 대해 검정색,빨간색 및 파란색으로 구분됩니다. 이 구별은 건물 배선에 매우 도움이되며 전기 설비의 적절한 연결 및 안전도 보장합니다.

3상 색상 코드와 관련된 공통 전압은 무엇입니까?

3 상 컬러 코드의 가시성이라는 공통 전압은 208V,240V, 480V 를 포함한다. 각각의 전압은 특정 와이어 컬러 코드 및 구성과 연관될 수 있으며,이는 전기 시스템의 설계 및 응용,예를 들어 모터 또는 펌프에 의해 결정된다.

3상 시스템에서 위상 대 중성 전압의 중요성은 무엇입니까?

위상-중성 전압은 3 상 시스템에서 전기 부하 사이의 연결을 드러내는 가장 중요한 측면 중 하나입니다. 예를 들어,480V 시스템에서 일반적으로 위상-중성 전압으로 277V 를 갖습니다. 이 전압은 특히 조명 및 기타 응용 분야의 분기 회로에서 장비의 배선을 결정할 때 매우 중요합니다.

3 상 시스템에서 높은 다리 색상 코드는 어떻게 작동합니까?

고 다리 색상 코드는 특정 방식으로 적용되는 3 상 구성의 것들 중 하나이며,대부분 북미에서 실행됩니다. 이 구성에서 한 위상은 높은 다리로 표시되며,그것은 일반적으로 주황색으로 색칠 된 위상입니다. 이 위상은 더 높은 전압 (보통 240V 에서 중립) 을 제공하며 일반적으로 하나의 120V 및 하나의 240V 회로가 필요한 시스템에서 발견됩니다.

대륙에 걸쳐 3 상 시스템의 색상 코드에 차이가 있습니까?

실제로 3상 색상 코드는 국가마다, 대륙마다 다를 수 있습니다. 예를 들어 북미에서는 IEC 지침에 따라 표준이 유럽이나 아시아와 다릅니다. 전기 기술자는 전기 설치 중 규정 준수 및 안전을 보장하기 위해 현지 표준을 알아야 합니다.

NEC는 3상 배선 색상 코드에서 어떤 역할을 합니까?

NEC (National Electrical Code) 는 배선 색상 코드 중 미국의 전기 설비에 대한 지침과 규정을 제시합니다. NEC 표준을 따르면 3 상 시스템이 적절하고 안전하게 설치되도록 보장하므로 전기 위험의 가능성이 줄어 듭니다.

3 상 시스템에 잘못된 와이어 색상 코드가 있는 코드를 사용할 수 있습니까?

3 상 시스템에 대해 잘못된 와이어 색상 코드가있는 코드를 사용하는 것은 강력히 권장되지 않습니다. 혼란,사고 및 잘못된 연결을 유발할 수 있습니다. 항상 와이어 색상이 전기 시스템의 특정 전압 및 위상 구성에 대해 지정된 색상 코드에 부합하는지 확인하십시오.
