다른 규범과 마찬가지로,twinax 와 동축 케이블의 구별을 이해하는 것은 데이터 전송을 위해 올바른 것을 선택하는 데 필수적입니다. 둘 다 다양한 산업에서 널리 사용되지만 매우 구체적인 기술 요구 사항을 충족시키고 뚜렷한 목적을 제공하도록 설계되었습니다. 이 기사에서는, 동축 케이블 및 twinax 케이블 는 그들의 구성 특징과 성능 특성뿐만 아니라 그들의 관례적인 용도에 기초하여 논의된다. 당신이 IT 전문가이든,네트워크 엔지니어이든,또는 케이블링의 세계를 이해하려고 노력하는 사람이든 상관없이,이 문서는 당면한 시스템의 요구에 부합하는 사실 기반 선택을 가능하게 할 것이다. 어떤 대답이 당신에게 가장 잘 맞을 수 있는지 함께 읽어보십시오 케이블링 요구 그리고 이러한 차이가 현대 연결성에 어떤 영향을 미치는지.
Twinax 케이블이란 무엇이며 어떻게 작동합니까?
Twinax 케이블은,twinaxial 케이블을 위해 짧은 감소된 길이 거리에 균형 고속 전송에 집중합니다. 경제적으로는,그것은 성과 긴요한 서버 스위치 체계 연결을 위한 데이터 센터 그리고 저장 지역 네트워크에서 사용됩니다. 이 케이블이 현대 건축술에서 생명 대기 시간 감소를 제안하고 있는 동안 높은 신호 정밀도를 유지한다는 것을 주의하는 것이 필수적입니다. twinax 케이블을 사용하는 이점은 개량한 자료 세 배 전송입니다. 비교해 보면,이 twinax 방패는 외부 EMI 에 면역성을,뿐 아니라 추가 층을 더 완화합니다 방해를 제공합니다.

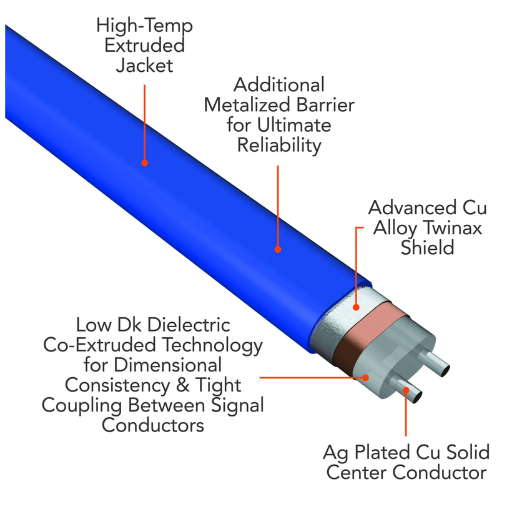

트윈액스 케이블의 구조
Twinax 케이블은 다음과 같은 기본 요소로 만들어집니다:
- 지휘자 쌍: 두 개의 구리 도체는 절연되어 있으며 서로 평행하게 작동하여 차동 신호를 전달합니다.
- 절연: 각 도체는 신호 무결성을 유지하고 누화를 방지하기 위해 절연되어 있습니다.
- 차폐: 일반적으로 편조 호일 또는 이 둘의 조합으로 만들어지며 차폐는 전자기 간섭 또는 EMI로부터 케이블을 보호합니다.
- 외부 재킷: 외부 재킷은 케이블에 환경 요인 그리고 육체적인 충격에서 보호를, 전체 구조를 감싸서 제공합니다.
이 특정 설계 아키텍처는 데이터가 많은 운영 컨텍스트 내에서 여러 데이터 스트림 어레이에서 최적의 고정밀 성능, 가동 시간 신호 충실도 및 대기 시간 감쇠를 보장합니다.
신호 전송 및 사용
신호 전송의 과정은 한 장치에서 다른 장치 또는 시스템으로 정보를 보내는 것으로 정의할 수 있습니다. 효율적인 전송을 위해서는 외부 신호로부터의 간섭을 방지하는 케이블,차폐 및 절연이 잘 유지되어야 합니다. 일반적인 예로는 통신 네트워크,시청각 시스템 및 산업 공정 자동화 등이 있습니다. 효율적인 신호 전송은 다양한 작업에서 정확한 데이터 교환을 제공하여 많은 기능에서 전반적인 성능을 향상시킵니다. 어쨌든 신호 저하가 적고 시스템 성능이 긍정적으로 향상됩니다. 따라서 적절한 케이블링을 선택하고 최상의 설치 방법을 따라야 합니다.
다른 유형에 비해 트윈 액시얼 케이블의 장점
- 신호 손실 감소: Twinaxial 케이블은 다른 케이블과 비교할 때 신호 손실 감쇠에서 경쟁 우위를 유지합니다. 이러한 특성으로 인해 고주파 응용 분야에 이상적입니다.
- 향상된 소음 방지: 이축 케이블의 소음 방출 수준은 차동 신호 전송으로 인해 평균보다 현저히 낮으며, 이는 전자기 간섭 (EMI) 의 영향을 줄입니다.
- 높은 데이터 전송 속도: 트윈액시얼을 사용하면 최신 네트워크와 데이터 센터가 더 빠른 데이터 전송 속도로 작동할 수 있으므로 훨씬 더 높은 데이터 속도 기능을 제공합니다.
- 비용 효율성: 트윈액시얼은 다른 견고한 차폐 케이블 유형보다 컴팩트한 공간에서 더 나은 성능을 나타내므로 저렴한 가격에 더 나은 차폐 기능을 제공합니다.
- 유연성 및 내구성 향상: 쌍축 케이블을 필요로 하는 어플리케이션의 까다로운 특성으로 인해 견고성과 유연성으로 인해 필요한 교체 빈도가 낮아집니다.
- 단거리에서의 우수한 신호 무결성: 고속 서버 상호 연결에서 자주 사용되는, 단거리 신호 전송을 위해 쌍축 엑셀.
- 최신 표준과의 호환성: 기업은 10GBASE-CX4 및 SFP+ DAC 케이블과 호환되므로 트윈축을 기존 시스템에 통합하는 데 거의 문제가 없습니다.
동축 케이블 탐색: 기본 및 응용 분야
동축 케이블의 구성 요소
동축 케이블은 다음과 같은 기본 구성 요소로 구성됩니다:
- 중앙 지휘자 – 이것은 신호의 핵심으로 가서 구리 도체 또는 구리 도금 재료에 대한 역할을합니다.
- 유전체 절연체: 도체에 절연제를 제공하고 외부 층에서 그것을 지켜서 적당한 전송을 승진시키는 획일한 간격을 지키십시오.
- 외부 방패: 외부 전자기 신호로부터 케이블을 보호하는 구리 또는 알루미늄으로 만들어진 브레이드 또는 솔리드 커버입니다.
- 아우터 잭 – 마지막에 가는 층. 이것은 기계적인 상해 및 환경 노출에서 케이블을 보호하기 위하여 단단한 플라스틱으로 만든 방어적인 외투를 제공합니다.
동축 케이블의 일반적인 신청
- 텔레비전 신호 전송: 중단을 최소화하면서 아날로그 및 디지털 TV 신호를 전송하기 위해 케이블 TV 네트워크에서 일반적으로 사용됩니다.
- 인터넷 연결: DOCSIS를 통해 수행되는 케이블 인터넷 서비스와 같은 광대역 인터넷 연결에서 특히 중요합니다.
- 양방향 무선 통신: 경찰, 소방 및 기타 응급 서비스 기능을 위한 신호 전송 및 수신에 사용됩니다.
- 위성 통신: 위성 접시 및 수신기와 신호를 전송할 수 있습니다.
- 전화 시스템: 유성 신호는 이전 전화 시스템을 사용하여 전송됩니다.
- CCTV 및 감시 시스템: 폐쇄 회로 보안 시스템이 중단 없는 비디오 신호 전송을 보장합니다.
- 항공우주 및 군사 응용: 정보 전송과 관련하여 군용 항공기, 통신 및 방어 장비에 중요합니다.
- 의료 장비: 초음파 및 MRI 시스템과 같은 일부 영상 장치와 관련됩니다.
동축 케이블이 신호 보호에 어떻게 도움이 되는지
동축 케이블의 건축은 방해와 신호 감쇠에 손상에서 신호를 보호하는 원조합니다. 동축 케이블은 절연제 층,금속 방패 및 절연제의 외부 재킷에 의해 감싸이는 중앙 지휘자를 소유합니다. 전송 도중,신호는 또한 신호의 완전성을 유지하는 금속 방패에 의해 전자기 방해 (EMI) 와 고주파 방해 (RFI) 로부터 보호됩니다. 더구나,절연제 층은 고품질 자료의 믿을 수 있는 전송을 허용하고 다른 분야에서 적용 가능한 신호 강하에 대하여 싸웁니다.

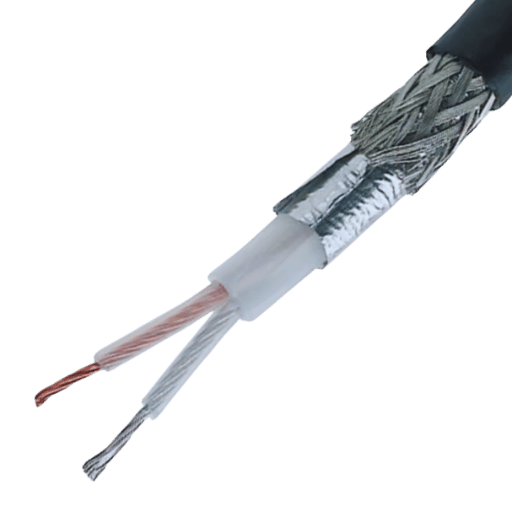

Twinax 대 coax 비교: 귀하의 요구에 맞는 것은 무엇입니까?
동축 케이블과 쌍축 케이블의 주요 차이점
Coax 케이블은 단 하나 지휘자를 포함하고 고주파 신호를 전달하기를 위해 사용됩니다; twinax 케이블에는 2 개의 지휘자가 있고 단거리 고속 자료 전송을 위해 디자인됩니다.
다음은 가장 중요한 차이점을 요약한 표입니다:
|
파라미터 |
동축 케이블 |
트윈악스 케이블 |
|---|---|---|
|
지휘자들 |
싱글 |
둘 |
|
주파수 사용 |
높은 |
낮은 |
|
거리 |
롱 |
짧은 |
|
속도 |
보통의 |
높은 |
|
차폐 |
강한 |
보통의 |
|
애플리케이션 |
TV, 라디오 |
데이터 센터 |
고려해야 할 요소: 임피던스, 간섭 및 거리
임피던스
- 임피던스는 시스템 내에서 케이블의 통합과 다른 구성 요소와의 상호 작용을 평가할 때 우려됩니다. 동축 케이블은 특정 통신,특히 비디오 및 RF 전송을 지원하는 50 또는 75 옴의 맞춤형 임피던스를 특별히 가지고 있습니다. 이더넷 및 InfiniBand 의 고속 데이터 전송에 사용되는 Twinax 케이블은 100 옴의 낮은 임피던스를 갖는 경향이 있습니다. 손실 또는 반사를 통한 신호 저하로 인해 네트워크 성능이 크게 저하되므로 임피던스의 적절한 일치가 중요합니다.
간섭
- 간섭의 관점에서,동축 및 트윈 액스 케이블은 모두 신호 저하를 줄이기 위해 평균 이상의 성능을 발휘합니다; 그러나,그들의 성공은 항상 주어진 상황에 상대적입니다. 동축 케이블은 EMI 및 RFI 에 대한 차폐 층의 보호 품질로 인해 적당한 간섭 환경에 적합합니다. 그들은 고속 데이터 전송에서 동일한 이점을 갖지 않습니다. 함께 꼬인 두 개의 와이어로,트윈 액스 케이블은 연선 제거 효과 때문에 전자기 간섭을 크게 줄입니다. 이것은 또한 간섭이 신호 충실도에 상당한 도전을 제기하는 고속 시스템에서 인기를 얻습니다.
거리
- 동축 케이블과 트윈 액스 케이블 중 하나를 선택하려면 거리 고려 사항이 중요합니다. 동축 케이블은 더 먼 거리에 걸쳐 탁월하여 케이블 TV 및 광대역 애플리케이션의 신호 무결성을 유지합니다. 이와 대조적으로 트윈 액스 케이블은 짧은 대기 시간과 높은 대역폭이 중요한 데이터 센터에서 흔히 볼 수있는 단거리 고속 요구 사항에서 바람직합니다. 예상되는 케이블 길이를 예상 신호 품질과 비교하여 측정하면 정보에 입각 한 결정을 내리는 데 도움이됩니다.
동축 대신 이축 케이블을 선택해야 하는 경우
동축 케이블보다 트윈 액시얼 케이블을 선택하는 것은 단거리의 속도에 민감한 데이터 전송에 선호됩니다. Twinax 는 특히 데이터 센터와 같이 지연 시간이 낮고 대역폭이 높은 곳에 유용합니다. 최소 거리에서 우수한 신호 무결성은 twinax 를 고성능 컴퓨팅,서버 및 스토리지 시스템의 단거리 연결에 이상적입니다.

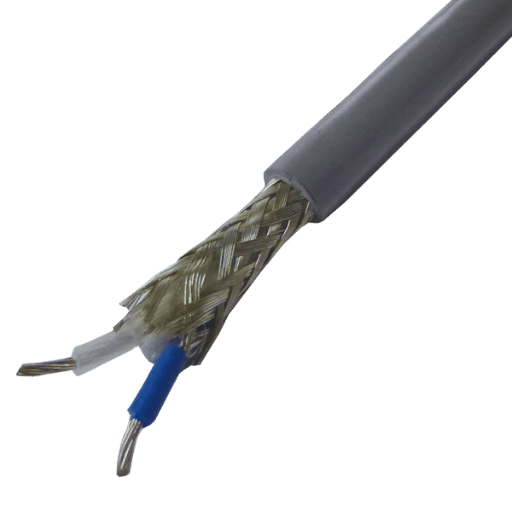

케이블 어셈블리에서 커넥터의 역할
동축 및 이축 케이블용 커넥터 유형
BNC(Bayonet Neill-Concelman) 커넥터
- 라디오 및 텔레비전뿐만 아니라 RF 장치에서도 활용됩니다. 빠른 연결/연결 해제 옵션이 있습니다.
TNC (스레드 닐-콘셀만) 커넥터
- BNC와 마찬가지로 더 높은 주파수에 대한 성능 향상을 위한 스레드가 있습니다.
SMA(SubMiniature 버전 A) 커넥터
- 마이크로파 주파수를 위해. 동축과 쌍축 케이블을 위한 고성능.
N형 커넥터
- 저주파 RF 애플리케이션에 사용됨 견고하고 내후성이 뛰어난 나사형 디자인을 갖추고 있습니다.
DIN 1.0/2.3 커넥터
- 고밀도 기능으로, 그것은 조밀하 주로 원거리 통신에서 사용됩니다.
RCA 커넥터
- 가정 시청각 장비에서 오디오 및 비디오 데이터 전송에 사용됩니다.
F형 커넥터
- 케이블 텔레비전의 동축 케이블 및 신호 분배용 위성용.
MCX (마이크로 동축) 커넥터
- 작고 컴팩트한 영역을 위한 모바일 무선 통신 장비에 사용됩니다.
QMA 커넥터
- 테스트 및 측정 환경에서 사용됩니다. SMA 의 퀵 릴리스 버전입니다.
Twinax 커넥터
- 쌍축 케이블을 포함하는 신청을 위해 사용하는. 고속 신호 전송에 있는 좋은 임피던스 일치 그리고 낮은 손실을 지킵니다.
RP-SMA (역극성 SMA) 커넥터
- 인터페이스는 역극성입니다. 특정 RF 무선 시스템에 사용됩니다.
UHF 커넥터
- RF 용으로는 범용 커넥터이지만 고주파수에는 별로 좋지 않습니다.
각 커넥터와 관련된 고유한 기능과 환경은 성능과 신뢰성을 최적화하는 데 있어 선택 정확성의 중요성을 강조합니다.
신호 손실에 대한 커넥터 유형의 영향
시스템의 신호 손실은 사용되는 커넥터 유형에 따라 큰 영향을 받습니다. SMA 및 N 형과 같은 고급 커넥터는 특히 고주파 애플리케이션에서 신호 저하를 최소화합니다. 반면 범용 UHF 커넥터는 고주파수에서 신호 변성이 발생하여 정밀 애플리케이션에 더 적합하지 않습니다. RF 시스템에서는 신호 충실도를 유지하고 간섭을 최소화하며 성능을 최적화하는 데 커넥터의 적절한 선택이 중요합니다.

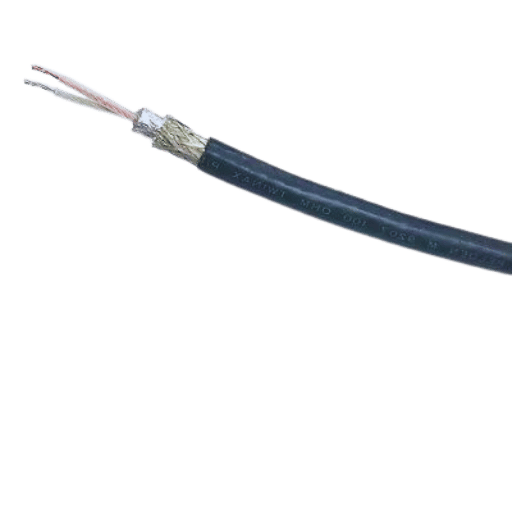

올바른 twinax 또는 coax 를 어떻게 선택합니까?
데이터 전송 요구 사항 이해
트윈액스 또는 동축 케이블을 선택할 때,데이터가 어떻게 전송될 것인지를 이해하고 전제 조건을 평가하는 것이 가장 필수적인 단계입니다. 작동 환경,신호 전파를 위한 거리,신호의 주파수 범위 모두 고려해야 합니다. 만약에 전송을 위해 고주파 신호 또는 더 긴 거리가 포함된 경우,저손실 및 높은 차폐성을 갖는 동축 케이블이 이상적입니다. 차동 쌍 전송과 같이 균형 잡힌 시그널링이 있는 경우,트윈액스 케이블은 간섭에 대한 민감성이 낮기 때문에 더 효과적입니다. 전체 시스템의 신뢰성과 효율성을 유지하기 위해서는 시스템에 필요한 기준을 충족하는 케이블을 선택하는 것이 항상 중요합니다.
환경 요인과 간섭을 평가합니다
환경 및 영향 요인을 평가할 때 다음 사항에 주의하십시오:
- 전자기 간섭(EMI): 전자기장과 상호 작용할 수 있는 내부 장치나 시스템은 신호의 무결성을 손상시킬 수 있으므로 평가합니다.
- 온도 극단: 극심한 열이나 추위로 인해 케이블 절연이 손상되고 전반적인 성능이 저하될 수 있으므로 온도 작동 범위의 한계를 준수하십시오.
- 수분 및 습도: 물이나 높은 습도에 노출되면 부식, 단락 또는 기타 용기 파손 가능성이 높아집니다. 방수가 중요한 부분을 효과적으로 덮도록 하십시오.
- 화학적 노출: 관련 케이블이 화학 성분 블록 재료를 분해할 수 있는 화학 물질이나 용매에 노출되는지 평가합니다.
- 기계적 응력: 케이블의 내구성에 영향을 미치는 지속적인 장력, 굽힘 및 진동에 대한 노출을 평가합니다.
- UV 방사선: 케이블에 사용되는 특정 재료의 느린 열화를 유발할 수 있는 태양에 대한 잠재적 노출을 평가합니다.
- 전력선과의 근접성: 근처의 고전압 전력선은 추가 차폐가 필요한 것으로 식별된 것 이상으로 추가 간섭을 가할 수 있습니다.
- 본딩 및 접지: 효과적인 결합은 전자기 신호 경로의 충분한 보존을 보장하므로 원치 않는 간섭을 크게 줄입니다.
환경과 간섭 모두에서 위의 개요를 고려하면 선택한 케이블이 의도한 목적에 맞게 최적으로 작동하는지 확인해야 합니다.
고속 신호 애플리케이션을 고려합니다
신호 무결성 및 성능 분석의 정밀도의 중요성은 고속 신호 애플리케이션용 케이블을 선택할 때 명백해집니다. 집중해야 할 주요 문제는 다음과 같습니다:
- 케이블 대역폭 용량: 특정 작업에 대해 특히 고속 활동 중에 신뢰할 수 있는 데이터 전송을 보장하는 데 필요한 대역폭을 최소한 충족하는 케이블을 선택하십시오.
- 신호 감쇠: 감쇠가 최소화되고 거리 전체에 걸쳐 적절한 신호 강도를 보장하도록 낮은 저항, 고품질 도체를 선택하십시오.
- 효율성 보호: 이는 고속 응용 분야에서 매우 중요합니다. 높은 수준의 전자기 간섭을 줄이기 위해 강력한 차폐 장치를 사용해야 합니다.
- 커넥터 관련성: 여부를 확인합니다 케이블 커넥터 신호를 손상시키지 않는지 확인하기 위해 데이터 전송 속도에 필요한 표준에 따라 구성됩니다.
복잡한 어플리케이션에서 효율적인 고속 통신을 위해서는 필수적입니다.
자주 묻는 질문 (FAQ)
Q: twinax 와 coax 케이블의 주요 차이점은 무엇입니까?
A: Twinax 컴퓨터와 데이터 처리 케이블은 고속 차동 데이터 처리와 정보 전송을 위해 설계되었으며,동축 케이블은 일반적으로 비디오 전송에 사용되는 구리선으로 구성되어 환경 손실을 일으키기 쉽습니다. 게다가 twinax 케이블은 어떤 형태의 간섭으로부터도 신호를 더 잘 보호하는 경향이 있습니다.
Q: 왜 동축 케이블 보다는 twinax 케이블을 선택할 것입니까?
A: Twinax 케이블은 강력한 차동 데이터 처리 및 낮은 케이블 손실과 함께 환경 요인으로부터 보호해야하는 기타 고속 응용 분야에 선호됩니다. 신호 간섭 보호로 인해 적대적인 환경에서 사용하기에 적합합니다.
Q: twinax 케이블의 구성은 동축 케이블과 어떻게 다른가요?
A: Twinax 케이블은 와이어와 함께 두 개의 내부 도체로 만들어집니다 구리 방해에서 신호 보호를 강화하는 메시 방패. 많은 표준 동축 케이블에는 아직도 단 하나 구리 철사가 있고 신호 보호를 위한 구리 메시 방패에 달려 있습니다.
Q: 어떤 응용 분야에서 twinax 케이블이 일반적으로 활용됩니까?
A: Twinax 케이블은 데이터 센터 내에서 그리고 데이터 전송 속도가 핵심이고 외부 요인으로 인한 손실이 최소로 유지되는 네트워킹 상황에서 종종 활용됩니다. 그들은 일반적으로 DAC 에서 발견됩니다 케이블 애플리케이션 장치 인터페이스용.
Q: 일반적으로 활용되는 동축 케이블은 무엇입니까?
A: Coax 케이블은 일반적으로 비디오 및 오디오 신호,케이블 텔레비전 및 인터넷 서비스의 전송 및 수신에 활용됩니다. 더 짧은 거리에 대한 효율성과 결합 된 단순한 구조로 인해 이러한 경우 선호되는 도구가됩니다.
Q: twinax 와 coax 케이블을 교환하는 것이 가능할까요?
A: 이 두 케이블은 신호 전송의 목적을 모두 수행하지만 상호 교환 적으로 사용할 수는 없습니다. 고속 데이터 전송의 경우 twinax 케이블이 더 나은 선택 일 것이지만 coax 케이블은 비디오 및 기본 데이터 전송에 더 적합합니다.
Q: 간섭이 만연한 곳에서 환경 품질을 유지하는 것이 얼마나 중요합니까?
A: 이 케이블이 염려되는 곳에,구리 메시는 환경 방해에서 신호를 보호하는 방패로 작동합니다. 이것은 아주 정확한 종류의 방해에서 신호를 보호하는 것을 취급할 때 근본적입니다.
Q: 어떤 측면에서 twinax 케이블은 광섬유 케이블과 다른가요?
A: twinax 와 광섬유 케이블 둘 다 고속 자료 전송이 있더라도,광섬유 케이블에는 더 중대한 거리 기능 및 대역폭이 있습니다. Twinax 는 광섬유 보다는 더 경제적이고 더 짧은 거리 연결을 위해 이렇게 선호됩니다.
Q: twinax 와 coax 케이블에는 특정한 기준 또는 유형이 있습니까?
A: 이 케이블에는 정의된 표준이 있습니다. 예를 들어 동축 케이블은 임피던스 및 차폐와 같은 매개변수를 지정하는 RG 또는 M17 유형을 사용하는 경우가 많습니다. 다른 유형의 케이블과 마찬가지로 twinax에도 다양한 용도를 관리하는 표준이 있습니다.
