Cablul locomotivei diesel (cablu DLO) este un tip de cablare electrică pregătită pentru condiții extreme experimentate în locomotivă și mediul industrial. Construit din material de înaltă calitate, cablul DLO constă din conductori fini de cupru care sunt conținute în mai multe fire, care fac cablul DLO flexibil pentru aplicații care necesită curent ridicat. Aceste cabluri au fost construite folosind materiale robuste de izolare și înveliș care sunt rezistente la ulei, combustibil și acid, precum și la uzură, făcând astfel cablurile DLO utile în medii extreme, cum ar fi aplicațiile feroviare, miniere și echipamente grele. Acest articol va analiza, de asemenea, componentele, particularitățile și potentialul cablului DLO, inclusiv modul în care este utilizat în operarea locomotivelor diesel, printre alte echipamente industriale. În acest fel, cablul DLO ne oferă perspective mari de a înțelege și de a vedea semnificația sa în lanțurile de transfer de energie în diferite aplicații, având în vedere că multe dintre ele tind să fie solicitante de energie.

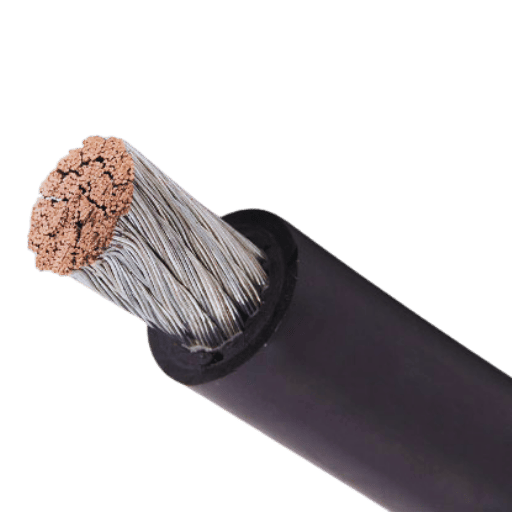

Ce este DLO Cable?
DLO, sau Diesel Locomotive Cable, este un serviciu greu cablu electric cel mai frecvent utilizat în aplicații feroviare, precum și industriale. Este prevăzut cu sârmă de cupru torsadat foarte fin pentru a oferi flexibilitate și o manta exterioară care este proiectată să reziste la ulei, combustibil, acid și abraziune pentru a se asigura că funcționează de încredere chiar și în cele mai dure condiții.
Definiția DLO Cable
Diesel Cablu de locomotivă (cablu DLO) este caracterizat ca un cablu flexibil, puternic, și conductiv utilizate în scopuri specifice în cadrul locomotivelor diesel-electrice sau alte activități industriale grele. conductori de cupru cositorit fin-catenar cuprinzând cablul îmbunătăți conductivitatea și flexibilitatea care este important în a permite mici raze de îndoire care sunt comune în instalarea de locomotive și mașini. conductorul este de obicei jachetat cu o combinație de cauciuc etilen propilen ignifug, ulei și clor rezistent, și un capac CPE din polietilenă clorurată. această construcție garantează funcționarea în mediul cel mai advers, oferind un interval de temperatură de la 40 o C la + 90 o C și o tensiune admisibilă de până la 2000 Volți. Atributele acestor materiale se potrivesc cu combinații de performanță și celelalte de sârmă compozită structurale cablu UL 44, UL 1685 FT4, Test de flacără într-o tavă verticală, etc, confirmând încă o dată adecvarea pentru fiabile energie electrică transmisie care necesită durabilitate și siguranță de înaltă performanță.
Istoria și dezvoltarea cablului de locomotivă diesel
Evoluția și originea cablului de locomotivă diesel este strâns legată de dezvoltarea tehnologiei diesel-putere până la mijlocul secolului XX. A existat, de asemenea, o cerere mare pentru cabluri mai robuste, care ar fi capabile să reziste la o mulțime de sarcini electrice și să păstreze în continuare flexibilitatea lor pe măsură ce sistemele electrice cu plumb-diesel au devenit mai complexe. Cablurile vechi au împiedicat capacitatea condițiilor dure care sunt experimentate în mediile locomotive, prin urmare, nevoia de a proiecta cabluri care să țină cont de materialele conductoare îmbunătățite și de acoperiri de protecție. Acest lucru a fost ajutat de progresele materialelor în care cuprul recoapt cositorit a fost folosit pentru flexibilitate și au fost folosite noi materiale compuse din cauciuc și polietilenă pentru izolație în dezvoltarea cablului DLO. Cablurile mecanice dezvoltate prin această inovație ar putea face față mai bine forțelor de vibrație, mișcare constantă și expunere a mediului întâlnite în șine și cabluri industriale. Cu toate acestea, studiile și îmbunătățirile constante au reușit să dezvolte cabluri care să răspundă cerințelor industriei, oferind un răspuns eficient la situațiile moderne de mare cerere.
Caracteristici cheie ale cablului DLO
Cablul locomotivei diesel (cablu DLO) se caracterizează printr-o serie de caracteristici specifice aplicației sale, deoarece este destinat echipamentelor care necesită utilizare grea, cum ar fi o flexibilitate excelentă, care este posibilă prin folosirea conductorilor de cupru cositorit foarte toronați. Această flexibilitate permite cablului să fie ușor și eficient manipulat și montat în zone restrânse care se găsesc de obicei în locomotive și în scopuri industriale. Astfel de cabluri sunt supuse unei construcții care are un grad ridicat de rezistență la abraziune, ulei, substanțe chimice și alți agenți distructivi așteptați. Izolația și mantaua cablului DLO sunt realizate din cauciuc EP termorigid, care posedă o rezistență excelentă la căldură și flacără și, prin urmare, are în mod natural cote ridicate de conformitate cu siguranța, cum ar fi UL, CSA și MSHA. În plus, cablurile DLO sunt, de asemenea, fabricate astfel încât operațiunile să poată fi electrice într-o gamă de temperaturi de funcționare distincte. Toți acești factori combinați constituie motivul pentru care cablurile DLO sunt cabluri ambalate premium pentru tensiuni care necesită sisteme de transmisie a energiei puternice și de încredere.

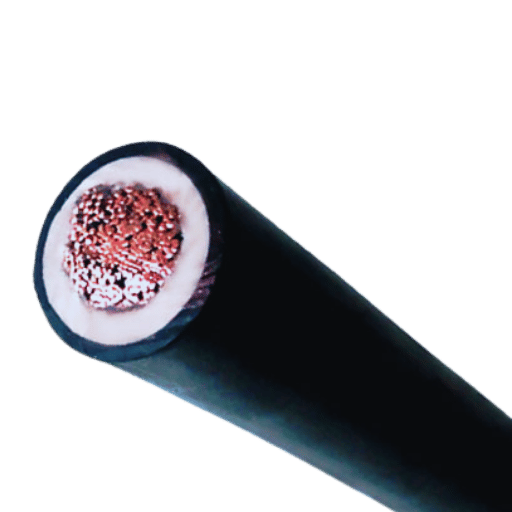

Care sunt aplicațiile cablului DLO?
Utilizări în locomotive diesel-electrice
Cablul DLO este o componentă cheie în locomotivele diesel-electrice atunci când vine vorba de distribuția/transmisia energiei. Aceste locomotive sunt alimentate de un motor diesel, iar un generator electric antrenează motoarele și rotește întreaga locomotivă. Cablul DLO este suficient de durabil și flexibil pentru a preveni supraîncălzirea acestora chiar dacă se folosește o putere mare. Utilizarea principală a DLO este în rularea curentului electric de la generator la motoarele de tracțiune montate pe locomotivă, generatoare care fac parte integrantă din locomotivă. Aceasta și alte date similare ilustrează capacitatea cablului; de exemplu, cablurile DLO au numeroase grosimi de 14 AWG până la 1111 MCM și pot suporta curenți mari de câteva sute în funcție de diametrul și condițiile de utilizare. Aceste cabluri sunt destinate unei temperaturi de funcționare continuă maximă admisă de 90C dacă sunt umede și 110C uscate, care sunt valori moderate atunci când sunt utilizate în mașinile locomotivei. Deoarece este un aspect al locomotivei diesel-electrice, majoritatea modelelor moderne tind să fie grele și să funcționeze în condiții dure. Cablul DLO rămâne invariabil unul datorită rezistenței sale ridicate la forțele de tracțiune, rezistenței bune la vibrații și funcționării prelungite în condiții agresive de utilizare.
Aplicații în platforme de foraj de petrol și gaze
Cablul DLO este utilizat în instalațiile de foraj de petrol și gaze în condiții extreme pentru a alimenta instrumentele de foraj și sistemele auxiliare. cablurile utilizate în astfel de instalații trebuie să aibă o rezistență ridicată la expunere la factori precum uleiul, grăsimea, impactul mecanic și variațiile de temperatură. Cablurile DLO sunt deosebit de potrivite pentru aceste aplicații, deoarece construcția și izolația lor sunt capabile să efectueze o transmisie sigură și fiabilă a sursei de alimentare
Instalațiile de foraj se bazează pe utilizarea mașinilor grele acționate electric, cum ar fi motoarele electrice și generatoarele, unde cablurile DLO sunt puternic amestecate pentru a uni membrii operaționali ai echipamentului pentru a-și îmbunătăți funcționalitatea eficientă. Cablurile sunt instalate în continuare pe panouri de control, trolii și lucrări de tragere, care necesită un anumit grad de flexibilitate și rezistență la deformații. Celelalte caracteristici încorporate în cablul DLO, cum ar fi capacitățile de tensiune de până la 2000 de volți și expunerea continuă la căldură fără funcționare la 90ºC când este umed și 110ºC când este uscat, sunt motivele pentru care pot absorbi presiunile la care activitățile de foraj supun cablurile. În plus, numărul mare de fire ale cablului prezintă inerție pentru cablu și sporește economiile de costuri prin crearea spațiului de instalare în interstițiile structurii complexe de rigare.
Din experiența de teren, este evident că cablul DLO poate fi bazat pentru fiabilitatea și durabilitatea sa chiar și în medii offshore și onshore mai accidentate; acest lucru face ca cablul DLO să fie un factor cheie în îmbunătățirea eficienței și securității operațiunilor din industria petrolului și gazelor.
Utilizare în șantiere navale și echipamente maritime
Cablurile DLO sunt acceptate pe scară largă în șantierele navale și echipamentele maritime din mai multe motive. această construcție robustă îl face foarte potrivit pentru aplicații marine în care este supus expunerii la apă, ulei și vibrații constante. Aplicarea extinsă a cablului DLO permite utilizarea de la podea la tavan de la alimentarea echipamentelor de bord până la interfața cu sistemele critice de control. în plus, aceste cabluri au, de asemenea, proprietăți de temperatură ridicată și rezistență la eroziune, care sunt importante de utilizat pe echipamentele din mare. Numărul mare de fire face posibilă utilizarea acestor cabluri în formele înghesuite și complicate, de obicei în interiorul navelor. Proprietățile tehnice ale cablurilor DLO sporesc eficiența de lucru și durabilitatea aparatelor marine, reiterând astfel importanța acestor cabluri în operațiunile maritime.

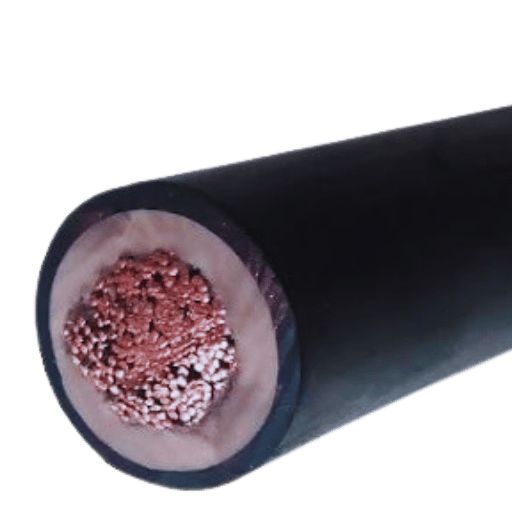

Care sunt specificațiile cablului DLO?
Tipuri și materiale conductoare
Cablurile DLO conțin conductori care sunt proiectați pentru a satisface nevoile operaționale unice ale unui mediu industrial și marin.Materialul conductor cel mai utilizat este cuprul cositorit deoarece are o conductivitate foarte bună și are o bună protecție împotriva coroziunii.Datorită acestei acoperiri, conductorii de cupru cositorit pot fi utilizați în condiții foarte umede sau corozive din punct de vedere chimic, cum ar fi departamentele de transport maritim ale industriilor, precum și în forțele marine.
În construcția cablurilor, sunt folosite mai multe configurații de torsionare care variază de la C la M toronare. De exemplu, toroanele din clasa K și clasa I sunt adesea folosite datorită flexibilității lor pentru utilizarea cu coturi ascuțite și rutare în zone compacte, ceea ce este foarte benefic pentru instalațiile complicate.
Într-un aspect tehnic al cablului DLO, conductorii sunt de clasa K și I și, de obicei, sunt B33 conform standardelor ASTM. Diametrele acestor conductori sunt delicate și variază în dimensiune în funcție de capacitatea curentă de transport de care aveți nevoie. stanard de supratensiune, de exemplu, dimensiunile cablurilor DLO de la 14 AWG la 1111 MCM standard între 30 amperi și peste 800 amperi. o astfel de variație a tipurilor de conductori și materiale face cablurile DLO adecvate și capabile să funcționeze în diverse activități industriale.
Materiale de izolație și jachetă
Izolația cablului DLO și materialele jachetei sunt factori importanți care afectează performanța acestor cabluri în medii dure. Configurația generală conține izolație din cauciuc etilen-propilenă (EPR) care rezistă atât la temperaturi scăzute, cât și la temperaturi ridicate, oferind în același timp stabilitate termică și flexibilitate. Izolația EPR are proprietăți de rezistență la ulei, căldură, umiditate și substanțe chimice potrivite pentru serviciile offshore și industriale, unde astfel de elemente sunt prezente în cea mai mare parte.
Pe lângă EPR, mantaua blindată a cablurilor DLO este formată și din polietilenă clorurată (CPE). CPE a rămas folosit datorită rezistenței și capacității sale de a rezista la deteriorări mecanice cauzate de abraziune, degradarea ozonului, lumina ultravioletă și substanțe chimice, crescând astfel durata de viață a cablului chiar și în condiții extreme. În plus, mantaua este conformă cu prevederile ignifuge conform diferitelor standarde de siguranță, făcându-l sigur pentru utilizare operațională în aplicații solicitante. Toți acești factori lucrează pentru îmbunătățirea fiabilității și durabilității joystick-ului, făcând în continuare cablul DLO un candidat perfect pentru aplicații industriale.
Evaluări de tensiune și ampacitate
În ceea ce privește dimensiunile fizice ale cablurilor DLO, trebuie subliniate valorile nominale ale tensiunii și ampacitatea acestora. Pentru echilibrul în distribuția și transportul energiei în aplicații industriale, aceste cabluri sunt, de asemenea, proiectate pentru a fi evaluate până la 2000 volți. Ampacitatea este valoarea nominală maximă a curentului care poate fi transportat într-un conductor fără a provoca efecte adverse asupra utilizării sale imediate sau pe termen lung. Ampacitatea cablurilor DLO depinde de dimensiunea conductorului și de temperatură. De exemplu, cablurile 1111 MCM...ampacitățile s-au dovedit a fi peste 1000 de amperi în anumite condiții de instalare. în acest fel, suntem siguri că cablurile DLO pot fi aplicate în situații industriale cu putere și tensiune foarte mari fără a pune în pericol siguranța.
Cum se instalează și se menține cablul DLO?
Ghid de instalare pentru cablul DLO
Amplasarea corectă a cablurilor DLO (Locomotiva diesel) trebuie făcută în etapa de aplicare industrială, astfel încât acestea să funcționeze bine și să-și servească scopul propus pentru o lungă perioadă de timp. Următoarele linii directoare completează procedura de instalare cu pași adecvați și date necesare pentru finalizare:
- Pregătire și planificare: Înainte de instalare, efectuați evaluarea amplasamentului pentru a înțelege provocările legate de amplasament de ex. temperaturi extreme, umiditate, substanțe chimice sau și lumină UV. Este necesar să se calculeze dimensiunea cablului datorită capacității de transport a curentului și să se utilizeze ampacitatea nominală corectă a cablului.
- Manipularea și depozitarea cablurilor: Orice activități care ar putea deteriora mantaua exterioară sau miezul cablurilor DLO trebuie să fie făcute cu respect. spațiile de depozitare trebuie să fie uscate și curate de orice material care poate provoca uzura. în timpul depozitării cablurilor, trebuie avut grijă să se evite înfășurarea lor strânsă pentru a evita îndoirea orezului care are efecte negative asupra proprietăților lor electrice.
- Rutare și așezare: Instalați cabluri cu cea mai mică tensiune și rază de îndoire specificată de producător, în mod normal nu mai puțin de 10 ori diametrul exterior al cablurilor, pentru a evita solicitarea structurală. Cablurile nu trebuie să fie paralele cu cablurile de mare putere pentru a controla interferențele electromagnetice.
- Terminare și utilizare a conectorului: Utilizați conectori și terminații care sunt potrivite pentru valorile nominale de tensiune și curent specificate. Conexiuni securizate pentru a preveni acumularea de rezistență și pentru a reduce punctele de defecțiune. Asigurați-vă că dimensiunea și aplicarea cablului sunt potrivite cu instrumente și urechi de sertizare.
- Testare și verificare: Odată ce o instalație este finalizată, trebuie efectuate teste electrice sau de circuite sub tensiune, cum ar fi testarea rezistenței izolației și/sau testarea continuității, pentru a verifica instalarea corectă a performanței căutate. Teste precum acestea contribuie în mare măsură la dezvăluirea defecțiunilor ascunse și la arătarea faptului că cablul este compatibil în funcționare.
- Documentare și întreținere: Aranjați cronologic rapoarte pe hârtie sau rapoarte computerizate privind procesele de instalare, testele efectuate și lucrările de reparații efectuate, precum și cât de des se face acest lucru. Alte inspecții pot fi, de asemenea, limitate la daune fizice vizibile, coroziune sau zgârieturi în jurul eterminalelor și defecțiuni de protecție anticorozivă.
Urmând aceste linii directoare detaliate, prin urmare, industriile sunt asigurate că cablurile DLO sunt integrate în siguranță și eficient în sistemele lor și își folosesc durata de viață cu fiabilitate optimă.
Considerații de întreținere și siguranță
Pentru a optimiza durata de viață și securitatea cablurilor de locomotivă diesel (DLO), trebuie să efectuați întreținerea de rutină și să urmați măsurile de siguranță. Toate cablurile de acces fizic trebuie examinate vizual pentru orice semne de uzură și rupere, coroziune, uzură a mediului și altele asemenea. Astfel de evaluări ajută la evitarea unor defecte care altfel s-ar transforma în probleme electrice mai extinse.
- Inspecție și testare de rutină: Trebuie introduse proceduri cuprinzătoare și practice în ceea ce privește testarea de rutină a rezistenței și continuității izolației. Măsurătorile rezistenței izolației ar trebui să arate în mod ideal valori peste 1 megahm sau în alt mod cablul este compromis. De exemplu, neanalizarea valorilor rezistenței după o serie de teste poate însemna o deteriorare a izolației cablului.
- Monitorizarea mediului: În situații și medii extreme, se solicită metode suplimentare de protecție pentru cabluri. trebuie avut grijă să se verifice variațiile de temperatură și substanțe chimice sau umiditate, care pot duce la uzură excesivă, trebuie luate măsuri preventive suplimentare. capace sau tipuri de conducte protejează cablurile de aceste rase de distrugere.
- Monitorizarea sarcinii: Monitorizați întotdeauna sarcina pe circuite, astfel încât să nu treacă nici un curent peste ampacitatea definită a cablului. în cazul în care sarcina depășește limita de ampacitate a cablurilor, ar duce la supraîncărcare termică și defectarea izolației cablurilor.sisteme de achiziție de date sunt utile pentru a asigura gestionarea sarcinii prin avertizare de curent excesiv.
- Integritatea conexiunii: Trebuie să se asigure că toate terminațiile și conectorii sunt verificate în mod corespunzător pentru etanșeitate și semne de coroziune. Conexiunile slăbite sau fixate necorespunzător reprezintă o amenințare de încălzire din cauza rezistenței electrice și, prin urmare, a pericolului de incendiu. Menținerea cuplului său ar trebui să fie în concordanță cu cifrele prescrise în fișele tehnice ale producătorului.
Pur și simplu integrând aceste numeroase preocupări legate de întreținere și siguranță în practică, instalațiile ar garanta că calitatea instalațiilor lor pe cablu DLO va fi menținută la standard pe durata de viață, ridicând astfel nivelul performanței și fiabilității lor operaționale.
Probleme și soluții comune
- Defecțiune de izolare termică: Defecțiunea izolației este una dintre cele mai grave plângeri legate de cablurile DLO, cu atât mai mult atunci când izolația este supusă la temperaturi extreme, deteriorări mecanice sau substanțe chimice. Acest lucru poate fi prevenit prin efectuarea de teste regulate de rezistență la izolație și utilizarea materialelor izolatoare de bună calitate. În cazul în care o astfel de uzură devine evidentă, trebuie luate măsuri adecvate prin repararea cablurilor sau înlocuirea acestora, astfel încât să se prevină deteriorarea ulterioară.
- Supraîncărcare: Supraîncărcarea are loc ca urmare a curentului care curge și sarcina electrică care este transportată prin cabluri depășește capacitatea de transport a curentului a cablului menționat, determinând generarea de căldură decât cea prevăzută și o posibilă defecțiune a izolației. Supraîncărcarea poate fi prevenită prin utilizarea sistemelor de monitorizare a sarcinii, asigurându-vă că circuitele nu sunt supraîncărcate. Unele dintre liniile directoare de proiectare și instalare, pe de altă parte, includ de obicei, printre altele, asigurarea că sunt utilizate numai cabluri evaluate cu ampacitate adecvată pentru a minimiza acest risc.
- Conexiuni corodate: Conectorii de cablu şi terminaţii care au fost corodate pot avea rezistenţă crescută care provoacă supraîncălzirea benzii. acesta este cazul în mare parte în locuri cu umiditate prea mare sau prezenţa agenţilor corozivi. o soluţie adecvată la această problemă poate fi executarea acţiunilor preventive inclusiv examinări sistematice şi reparaţii ale componentelor corodate.
Aceste probleme ar fi tratate în mod proactiv prin întreținere dependentă de informații și implementarea măsurilor de protecție, asigurând astfel că longevitatea și siguranța instalațiilor de cabluri DLO vor fi garantate.

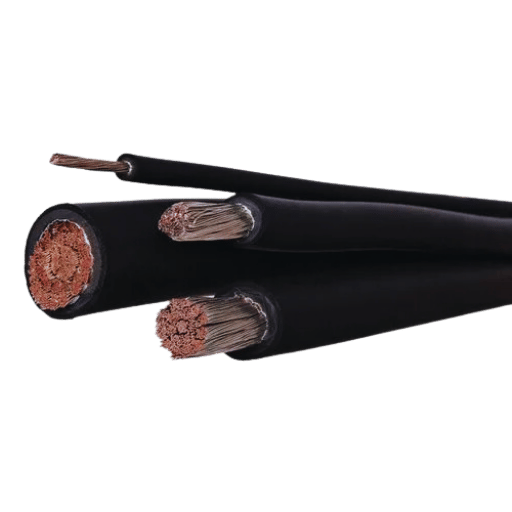

Cum se compară cablul DLO cu alte cabluri?
Diferențele dintre cablul DLO și cablul de sudură
Sârma de locomotivă diesel (DLO) este construită pentru medii extreme din industrii, cu caracteristici care oferă flexibilitate maximă, durată lungă de viață și protecție împotriva uleiului, luminii solare, umidității și așa mai departe. Materialul termorigid are o izolație inerent ignifugă care rezistă la temperaturi ridicate și tensiune mai mult decât cablul de sudură obișnuit. Având în vedere, totuși, că cablul de sudură este un mediu de lucru mult mai ușor, care este folosit pentru a transporta curenți mari de la o mașină de sudură electrică la instrumentul de sudură, conține o manta exterioară mult mai moale, care este convenabilă de manevrat, dar, din păcate, mai puțin rezistentă la uzură și condiții dure. Chiar dacă cablurile DLO și de sudură sunt realizate cu capacitatea de a transporta pericolele electrice în siguranță, cablul DLO are performanțe electrice și fizice mai bune și utilizare în diferite condiții, prin urmare, preferate din punct de vedere practic pentru durabilitate.
Comparație cu cablul de alimentare portabil
La evaluarea Cabluri DLO și cabluri de alimentare portabile, este necesară o defalcare zonală a specificațiilor. cabluri DLO sunt realizate pentru condiții de funcționare super-așteptate și au o caracteristică unică de izolare termorigide, care servește, de asemenea, pentru a îmbunătăți proprietățile sale de căldură, ulei, și rezistență la frecare. cu toate acestea, Cabluri de alimentare portabile sunt realizate pentru ieșiri de putere de scurtă durată sau flexibile și tind să aibă materiale termoplastice sau cauciuc de izolare, care nu sunt la fel de eficiente la aplicații la temperaturi scăzute și au o durată de viață mai mică de proiectare decât aplicații mai dure.
În ceea ce privește capacitățile de alimentare, cablurile DLO au capacități mai mari de manipulare a tensiunii și a curentului, cu valori nominale de tensiune de până la două mii de volți, în timp ce cablurile de alimentare portabile permit o valoare nominală a volților de până la șase sute de volți, în funcție de configurația standard și de tipul W sau tipul G. Aceste cabluri posedă proprietăți sacadate, care depind considerabil de dimensiunea AWG (fir american aurit) și de lungimea cablului. De exemplu, un cablu DLO evaluat pentru un AWG de 2 ar transporta aproximativ 250 de amperi în comparație cu un cablu de alimentare portabil de tip W cu ecartament similar, care ar susține aproximativ 190 de amperi.
Printre diferențele este construcția materialului. construcții de cabluri DLO tind să includă conductori de cupru fin toronați pentru un plus de flexibilitate și conductivitate în condiții dure de instalare. ca atare, cablurile fizice de alimentare pot conține fire normale de cupru toronată sau aluminiu, menite să scadă greutatea pentru o manipulare și instalare ușoară.
În cele din urmă, deși atât cablurile portabile DLO, cât și cele portabile de alimentare au domeniul lor de aplicare, se vede că cablurile DLO au durabilitate și caracteristici electrice mai bune în comparație cu cablurile portabile de alimentare care sunt mai potrivite pentru aplicații temporare, de putere redusă, care necesită desfășurare rapidă și mișcare frecventă.
Cablu DLO vs. Cabluri de alimentare standard
Cablurile DLO diferă în aspecte specifice, altele decât funcțiile active și pasive ale cablurilor de alimentare standard. Cablurile DLO sunt proiectate special pentru a rezista la solicitări extreme și solicitante, cu un nivel ridicat de focalizare pe performanța electrică intensă. Astfel de cabluri conțin fire de cupru foarte subțiri și flexibile, care pot rezista la tensiuni cuprinse între aproximativ 2000 de volți, oferind astfel o sursă de energie statică acolo unde este necesară o putere constantă. Pe de altă parte, cablurile de alimentare standard care constau de obicei din fire conductoare obișnuite de cupru sau aluminiu se potrivesc în mare parte sarcinilor nespecifice și au o tensiune nominală de proiectare de aproximativ 600 de volți. Astfel de cabluri funcționează în linii în circumstanțe și medii în care comoditatea și flexibilitatea, mai degrabă decât cea mai bună calitate și fiabilitate, sunt importante.
Care sunt standardele și certificările pentru cablul DLO?
Certificări UL și CSA
Certificările UL (Underwriters Laboratories) garantează că cablurile DLO satisfac standardele exigente pentru siguranță și calitate pentru utilizarea de înaltă tensiune. astfel de tipuri de certificări asigură conformitatea cu cerințele de bază care acoperă siguranța electrică și mecanică a cablurilor. Asociația Canadiană de Standarde, așa cum sugerează și numele, oferă certificări CSA că siguranța/funcționalitatea XXX sunt la standardele canadiene. ambele certificări sunt importante în sprijinirea utilizării cablurilor DLO într-un mediu industrial dur.
Conformitatea NEC
Cablurile DLO (Distribution Level Octal) trebuie realizate în conformitate cu Codul Electric Național, denumit în continuare ‘NEC, ‘pentru a garanta siguranța și eficiența instalațiilor electrice. Conformitatea cu NEC se concentrează pe izolarea conductorilor, ampacitatea și instalarea cablurilor. Aceste cabluri trebuie să fie bine evaluate în ceea ce privește tensiunea și temperatura pentru a asigura stabilitatea și siguranța atunci când sunt în condiții de lucru. Respectarea acestor standarde asigură că instalarea și utilizarea legală a cablurilor DLO pentru diverse industrii nu vor prezenta nicio îngrijorare cu privire la performanța sau siguranța acestuia pentru aplicațiile sistemelor electrice, de exemplu.
Alte standarde industriale
Pe lângă primirea certificărilor UL și CSA, cablurile DLO respectă încă câteva standarde industriale, inclusiv standarde de siguranță și performanță pentru diverse alte standarde suplimentare. Un astfel de standard este standardul IEEE (Institutul de Ingineri Electrici și Electronici) dedicat urzelii electrice și structurale a cablurilor destinate utilizării industriale extreme. Standardele ICEA (Asociația Inginerilor de Cabluri Isulate) stabilește regulile privind proiectarea cablurilor, precum și cerințele de testare care vizează prevenirea deteriorării cablurilor, îmbunătățind astfel performanța. În plus, standardele ASTM (Societatea Americană pentru Testare și Materiale) permit referirea la specificațiile tehnice și procedurile de testare pentru materiale, care abordează probleme precum durabilitatea materialului și uniformitatea procesului de fabricație. În general, suma tuturor acestor standarde și certificări stabilește o abordare realistă pentru evaluarea utilizării cablurilor DLO în diverse industrii.
Surse de referință
Întrebări frecvente (FAQs)
Î: Ce este cablul DLO și ce reprezintă?
R: Pe scurt, cablu DLO înseamnă Diesel Locomotive Cable, care este un tip special de cablu cu un singur miez a cărui construcție este flexibilă, potrivită pentru locomotivele electrice diesel. Cablul DLO este cunoscut și sub denumirea de cabluri de putere și este utilizat în principal pentru cablurile motorului și cablurile de putere destinate furnizării puterii motorului de tracțiune locomotivelor electrice diesel.
Î: Care sunt principalele caracteristici ale firului DLO?
R: Sârmă DLO se distinge prin construcția sa flexibilă, robustețe, precum și fiabilitatea sa în transportul curenților mari. Cablare DLO utilizează construcția de cablu toroane care este ruberizat sau izolat cu EPDM și are o rezistență extraordinară la eroziune. Acest tip de cablu este fabricat pentru utilizarea pe locomotive, deci este rezistent la ulei, substanțe chimice și schimbări extreme de temperatură și alte condiții de mediu.
Î: Care este ampacitatea cablului DLO?
R: În plus față de faptul că, ampacitatea cablului DLO variază în funcție de dimensiunea și tipul care a fost construit. în general, cablurile DLO sunt acoperite de ampacitate mare admisibilă și, prin urmare, pot transporta curent chiar și pentru perioade mai lungi de timp, fără nici o supraîncălzire. Cu toate acestea, unele evaluări de ampacitate pot fi obținute din specificațiile pe care producătorii le au sau din tabelele de coduri electrice, care descriu RHW-2 și CSA RW90-cabluri clasificate, printre altele.
Î: Ce alte aplicații servește cablul DLO în afară de locomotivele diesel?
R: Este folosit în principal în locomotive electrice diesel, cu toate acestea cablu DLO este utilizat pe scară largă în multe alte aplicații. cablu DLO este prezent în cadrul mașinilor miniere, nave, dispozitive de alimentare cu energie de telecomunicații, și multe alte dispozitive care au nevoie de sisteme flexibile de cablare de alimentare. este durabil și flexibil, astfel aplicabile în alte sisteme de alimentare cu energie industrială.
Î: Cum se adaugă construcția cablului DLO la performanța acestuia?
R: Construcția cablului DLO contribuie în mod semnificativ la performanța sa. Prezintă de obicei conductori de cupru cu toroane fine, care oferă o flexibilitate excelentă. izolația din cauciuc, care este de obicei EPDM, este rezistentă la uleiuri sau alcalii și abraziune. Unele variante pot avea un strat de staniu peste firele de cupru pentru a preveni expunerea la aer. Această construcție susține cablul împotriva vibrațiilor excesive, a flexiilor și a condițiilor meteorologice externe în aplicațiile locomotivelor.
Î: Este posibil să instalați un cablu DLO în tăvi de cablu?
R: Da, cablul DLO poate fi utilizat în tăvile de cablu. Acest lucru se datorează caracteristicilor sale flexibile, precum și designului său durabil, ceea ce îl face deosebit de recomandabil pentru agățarea lui pe tăvi de cablu în locuri care necesită cabluri de alimentare și cu piese mobile. Cu toate acestea, acest lucru nu ar trebui să pună probleme dacă instalați cablul DLO în tăvi de cablu în conformitate cu procedurile de instalare adecvate și codul electric local.
Î: Ce metodă utilizați pentru a elimina excesul de izolație din firul DLO pentru terminare?
R: Decaparea sârmei a izolației sârmei DLO trebuie efectuată cu prudență, deoarece firul este și de natură toronată. Decapatorul de sârmă pe care îl veți folosi trebuie să corespundă dimensiunii cablului, dar trebuie avut grijă și să nu desfaceți prea mult din firele individuale. Tăiați înapoi doar ceea ce este necesar pentru conectarea sârmei. Au fost dezvoltate instrumente de dezizolare pentru cablurile DLO de ecartament mai mare. Ghidul calificărilor producătorului de cabluri trebuie respectat pe lângă siguranța la incendiu.
Î: Pe de altă parte, care credeți că este cel mai bun avantaj de construcție al utilizării cablului DLO în comparație cu restul cablurilor de alimentare?
R: Cu toate acestea, există cabluri înguste pentru transmisia de energie cunoscute sub numele de cablu DLO, care posedă mai multe avantaje într-un timp. Acestea includ atingerea intervalelor de temperatură ridicată, niveluri ridicate de flexibilitate, rezistență la abraziune și rezistență la ulei și substanțe chimice. Acest cablu DLO este, de asemenea, de design și este capabil de ampacitate ridicată pentru a se potrivi aplicațiilor care au multă putere. Proprietățile sale, care includ nivelul de durabilitate și capacitățile de performanță, îl fac un candidat excelent atât pentru condiții brute, cât și pentru condiții extreme, în special acolo unde mișcarea și vibrațiile sunt constante.
