Cableado de un interruptor de dos vías Puede parecer intimidante al principio, pero con instrucciones claras, cualquiera debería poder aprender. Esta guía es ideal para actualizar el sistema eléctrico de su casa, emprender un proyecto de bricolaje o simplemente saber cómo funcionan los interruptores de dos vías. Los interruptores de dos vías son una buena solución para encender una luz o un electrodoméstico desde dos puntos diferentes, ofreciendo comodidad y funcionalidad. Esta publicación le guiará paso a paso por el proceso de cableado, explicará la terminología técnica de forma sencilla y compartirá algunas medidas de seguridad importantes para garantizar una instalación sin problemas. ¡Al terminar esta guía, tendrá listo su proyecto de cableado de interruptores de dos vías!
AVISO IMPORTANTE DE SEGURIDAD
Desconecte siempre la alimentación desde el interruptor principal antes de comenzar cualquier trabajo eléctrico. Utilice un comprobador de tensión para confirmar que la alimentación esté completamente desconectada. Si tiene alguna duda sobre algún aspecto del trabajo eléctrico, consulte con un electricista cualificado. La seguridad nunca debe verse comprometida.

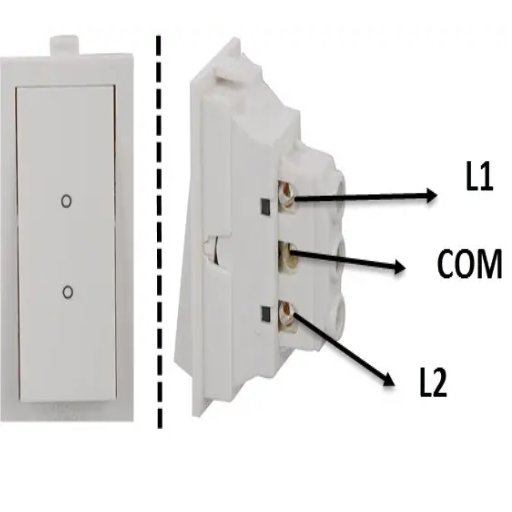

Comprensión de los conceptos básicos del cableado de interruptores bidireccionales
Un sistema de cableado con interruptor de dos vías permite controlar una luz o un aparato desde dos puntos, en un extremo del pasillo. El sistema incluye dos interruptores con cableado a la luminaria. Los cables viajeros son clave en este entorno, ya que transportan la corriente de un interruptor al otro. Al accionar el interruptor, se abre y se cierra el circuito, encendiendo o apagando la luz. Seguir correctamente el diagrama de cableado con las herramientas adecuadas hará que la instalación sea relativamente fácil y segura. Asegúrese siempre de que la corriente esté desconectada antes de comenzar cualquier trabajo eléctrico.
¿Qué es un interruptor bidireccional?
Un interruptor bipolar también se conoce como interruptor bipolar. Este interruptor, por otro lado, se utiliza para controlar una luz u otro dispositivo eléctrico desde dos puntos; una configuración común en escaleras, pasillos o habitaciones grandes, que permite acceder fácilmente a la luz desde dos puntos. El interruptor bipolar conecta dos interruptores con cables viajeros para completar el circuito. Al conmutar uno de los interruptores, se produce una inversión de estado, lo que permite encender o apagar el dispositivo conectado. Esta configuración es práctica y eficiente, y se utiliza ampliamente tanto en áreas residenciales como comerciales.
¿Cómo funciona un interruptor de dos vías?
Los sistemas de dos interruptores son dispositivos peculiares que permiten controlar una luz o un dispositivo eléctrico desde dos interruptores diferentes. Se instalan cables viajeros para conectar ambos interruptores. Cada interruptor tiene tres terminales: uno común y dos viajeros. Al accionar un interruptor, se altera la ruta del circuito, ya sea completándola para que la luz se encienda o interrumpiéndola para que se apague. La luz se enciende o se apaga según la posición de cada interruptor, lo que facilita el control de la luz desde más de un punto.
Aplicaciones comunes de los interruptores bidireccionales
En su uso diario, los interruptores bidireccionales se utilizan para mejorar la comodidad y la ergonomía. Un lugar muy común donde encontramos este tipo de aplicación son las escaleras, donde las luces se controlan tanto desde arriba como desde abajo. Estos interruptores también se utilizan en pasillos largos, permitiendo al usuario encender o apagar las luces desde cualquier extremo. Otro uso común de los interruptores bidireccionales es en habitaciones grandes con varias entradas, como salas de estar u oficinas, para proporcionar iluminación controlada desde múltiples puntos. Estas aplicaciones hacen de los interruptores bidireccionales una solución muy práctica para la iluminación eficiente y flexible de espacios interiores residenciales y comerciales.

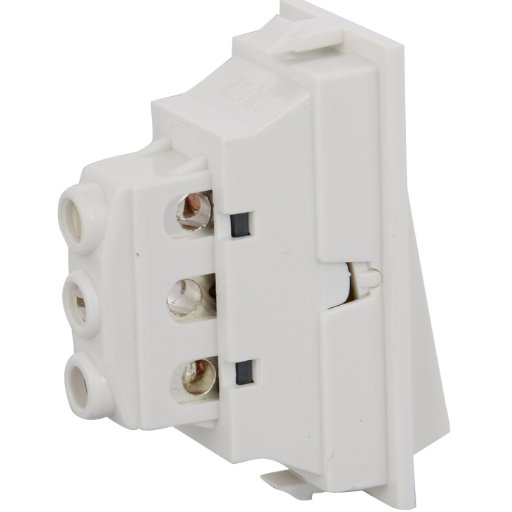

Herramientas y materiales esenciales para cablear un interruptor de dos vías
Los tipos de cables para transportar un interruptor bidireccional son los materiales y herramientas que necesitará para el trabajo:
Herramientas requeridas
- Destornilladores (de punta plana y Phillips)
- Pelacables
- Probador de voltaje
- Cinta eléctrica
- Taladros y tornillos (si es necesario)
Materiales esenciales
- Interruptores de dos vías (2 unidades)
- Cable eléctrico (calibre apropiado)
- Caja de montaje (si se instala un interruptor nuevo)
- Placa frontal (para cubrir el interruptor)
- Conectores de cables
Asegúrese de que todas las herramientas y materiales cumplan con las normas de seguridad y los códigos eléctricos locales antes de comenzar cualquier trabajo de cableado.
Herramientas requeridas
| Propósito | Notas de seguridad | |
|---|---|---|
| Interruptores de dos vías (2 unidades) | Permitir el control de una luz desde dos lugares diferentes | Asegúrese de que los interruptores sean de alta calidad y estén clasificados para el voltaje y la corriente adecuados. |
| Cables eléctricos (calibre adecuado) | Transportar corriente entre interruptores y dispositivos | Calibre 14 para iluminación, calibre 12 o más pesado para electrodomésticos |
| Destornilladores (de punta plana y Phillips) | Afloje y apriete los tornillos durante la instalación | Utilice destornilladores aislados para evitar descargas eléctricas. |
| Pelacables | Retire el aislamiento de los cables sin dañarlos | Consigue pelacables ajustables para diferentes calibres de cable. |
| Probador de voltaje | Confirme que no haya suministro de energía antes de comenzar a trabajar | Los probadores sin contacto son más seguros ya que no requieren contacto directo |
| Cinta eléctrica | Aislar y asegurar las conexiones de cables | Utilice cinta ignífuga que cumpla con los estándares de seguridad. |
| caja de montaje | Interruptores y cables de la casa de forma segura | Elija el tamaño y el material adecuados para su tipo de pared |
| Placa frontal | Proporcione una cubierta protectora limpia para el interruptor. | Disponible en varios estilos para combinar con la decoración del hogar. |
Para iniciar la instalación sin problemas y garantizar la seguridad y eficacia del proyecto, es fundamental contar con todas las herramientas y materiales, así como con los elementos de seguridad adecuados. Antes de integrarlos en el proyecto, es recomendable verificar la compatibilidad de los equipos o elementos con las normas de la empresa y las normativas eléctricas locales.
Precauciones de Seguridad
Directrices de seguridad críticas
Al trabajar con sistemas eléctricos, la seguridad debe ser la máxima prioridad para mitigar los posibles riesgos asociados. Antes de trabajar en cualquier circuito, asegúrese de que se haya cortado la alimentación del interruptor principal y verifique con un voltímetro que no quede tensión en el circuito. Use siempre guantes gruesos y herramientas con el aislamiento adecuado para evitar descargas eléctricas. Prepare su área de trabajo, asegurándose de que esté seca y ordenada para evitar accidentes por resbalones o contacto con el agua. Asegure todas las conexiones correctamente y aísle bien los cables expuestos. Otra sugerencia es cumplir con los códigos y normas eléctricas locales y, en caso de duda, consultar a un electricista. En cuanto a la seguridad del cableado, nunca se permite sacrificar nada.
Guía paso a paso para cablear un interruptor de dos vías
Primero, apague la energía.
Comience por desconectar la alimentación del circuito en el que trabajará dentro del panel de interruptores principal. Confirme que la alimentación esté desconectada, preferiblemente con un comprobador de voltaje, para mayor seguridad.
Poner las herramientas y los materiales en orden
Tenga a mano las herramientas necesarias: un destornillador, un pelacables, un comprobador de tensión, el cableado correcto, un interruptor de dos vías y cinta aisladora.
identificar los cables
Primero, identifique el cable de línea, el cable de carga y los cables viajeros. Normalmente, se trata de tres cables: un cable negro, un cable rojo (o de otro color para un cable viajero) y un cable de tierra.
Cablear el primer interruptor
- Conecte el cable de línea al terminal común del primer interruptor.
- Conecte los cables viajeros a los otros 2 terminales del interruptor.
- Conecte el cable de tierra al tornillo de tierra del interruptor.
Cablear el segundo interruptor
- Luego, conecte los otros extremos de los cables viajeros a las dos terminales del segundo interruptor.
- Conecte el cable de carga al terminal común de este interruptor.
- Asegure el cable de tierra a su tornillo de tierra.
Instalación de los interruptores en la caja de pared
Coloque con cuidado el interruptor en la caja eléctrica. Con tornillos, fíjelo y coloque la placa frontal.
Restablezca la energía al circuito y pruébelo.
Conecte la alimentación en el panel de interruptores. Pruebe el interruptor de dos vías para verificar su correcto funcionamiento, permitiendo controlar la luz o la carga desde cualquier posición.
Recordatorio de seguridad
Durante todo el proceso, recuerde tomar precauciones de seguridad. En caso de duda, consulte con un electricista cualificado.
Preparación de la configuración del cableado
El procedimiento de cableado para la configuración de un interruptor de dos vías comienza con el corte de la alimentación eléctrica para evitar accidentes. Verifique esto con un voltímetro. Reconozca y marque los cables que conectan las dos ubicaciones de conmutación y la carga (por ejemplo, una lámpara). Generalmente, tendrá un cable negro (activo), un cable blanco (neutro) y un cable de tierra, junto con cables de paso que atraviesan los dos interruptores. Corte el aislamiento, dejando suficiente cobre para realizar las conexiones correctas a los terminales. Trence los conectores o terminales de los cables a los cables, formando mazos ordenados listos para insertar en los terminales del interruptor. Consulte las instrucciones del fabricante para ver los diagramas de cableado específicos. Asegúrese de revisar todas las conexiones. No dude en consultar con un electricista si tiene alguna duda.
Conexión de los dos interruptores
Para cablear los dos interruptores, lo primero es determinar el tipo de interruptor: unipolar, trifásico o cuádruple. Esto es crucial, ya que determina cómo se realiza el cableado. En una instalación típica con un interruptor trifásico, primero se deben localizar los cables que conectan los dos interruptores, además del terminal común donde se conectaría la fuente de alimentación o la carga. La conexión de los interruptores debe realizarse con cables de la capacidad nominal adecuada, con los cables fijados en los terminales de ambos interruptores; esto es importante para la seguridad y el funcionamiento del cable que se está instalando.
Para garantizar su seguridad, desconecte el circuito desde el panel de interruptores de la casa. Conecte los cables de tierra al tornillo verde de cada interruptor; después, conecte los cables de derivación a sus terminales correspondientes. Por último, conecte el cable común al terminal oscuro. Durante la instalación, siga atentamente las instrucciones del fabricante o el diagrama de cableado para evitar errores y revise todas las conexiones para asegurarse de que no haya cables sueltos ni conductores expuestos. Una vez realizado el cableado, conecte la alimentación y compruebe el correcto funcionamiento de los interruptores. ¡La seguridad es lo primero! En caso de duda, consulte a un electricista cualificado.
Prueba del cableado de su interruptor bidireccional
Para comprobar la instalación de su interruptor bidireccional, debe tener en cuenta lo siguiente:
- Vuelva a encender la alimentación. Una vez finalizado el cableado, busque el disyuntor correcto y vuelva a encender el suministro eléctrico.
- Pruebe el interruptor uno a la vez. Colóquelo en la posición de encendido, compruebe si realmente enciende la luz o el dispositivo y luego apague el segundo interruptor. Repita este proceso para comprobar que la luz o el dispositivo reaccionan correctamente al primer interruptor.
- Prueba de consistencia. Compruebe que no se produzcan fallos ni parpadeos cuando la luz o el dispositivo se enciende y se apaga desde cualquiera de los dos interruptores.
- Solucionar problemas: Si los interruptores no funcionan, apague la alimentación para volver a revisar el cableado. Asegúrese de que todos los cables estén bien apretados en sus terminales. Utilice el diagrama de cableado si es necesario.
Seguir estos pasos garantizará que todo esté en orden o identificará dónde se encuentran los errores de cableado que deben corregirse. Si persisten los problemas, llame a un electricista profesional.
Diagramas de cableado para interruptores bidireccionales
Configuración básica del cableado del interruptor bidireccional
A continuación se muestra un diagrama de cableado de un interruptor bidireccional genérico:
Terminal común del primer interruptor
Terminales de viajero de ambos conmutadores
Terminal común del segundo interruptor a luz/carga
Directamente de la fuente de alimentación a la carga/lámpara
Estos son los principios de funcionamiento para controlar una lámpara o carga específica desde dos ubicaciones. Desconecte siempre la tensión de alimentación y asegúrese de que permanezca apagada mientras realiza cualquier trabajo de cableado. Si no está seguro, consulte a un electricista cualificado.
Diagrama de cableado básico para un interruptor de 2 vías
Generalmente, los métodos de cableado de interruptores bidireccionales se utilizan cuando una misma luz o dispositivo se controla desde dos ubicaciones distintas. A continuación, se presenta una breve explicación de toda la información anterior:
- Fuente de alimentación al primer interruptor: El cable vivo (caliente) de la fuente de alimentación se conecta al terminal común del primer interruptor.
- Cables viajeros: Dos cables viajeros conectan los terminales viajeros del primer interruptor con los terminales viajeros del segundo interruptor.
- Segundo cambio a carga: El terminal común del segundo interruptor se conecta a la carga (luz o dispositivo), completando así el circuito.
- Cable neutral: El cable neutro pasa por los interruptores y se conecta directamente al dispositivo o la luz.
Notas adicionales:
- Los cables de tierra de ambos interruptores, así como del dispositivo/luz, deben estar unidos por seguridad.
- Asegúrese de que todas las conexiones de cables se realicen con conectores de cables y nunca deje ningún cable desnudo expuesto.
Esta configuración ofrece la flexibilidad y comodidad necesarias para controlar una carga eléctrica desde dos ubicaciones diferentes, lo que proporciona mayor eficiencia y funcionalidad. Siempre desconecte la alimentación antes de trabajar en cualquier circuito eléctrico y consulte a un electricista autorizado si tiene alguna duda durante el proceso.
Esquemas de cableado complejos para múltiples interruptores
Cuando el sistema de cableado se complica y se emplean múltiples interruptores, el control de una sola carga se dispersa en varias ubicaciones. Si se prevé una configuración de tres vías, se instalan dos interruptores, mientras que el cable puente suelda ambos conjuntos de interruptores. Añadir uno o más interruptores de cuatro vías no motorizados entre los dos interruptores de tres vías crea una configuración de control muy versátil para su uso en pasillos largos o habitaciones grandes.
Los elementos principales son el cable vivo (que alimenta los interruptores), los cables viajeros que proporcionan la interconexión entre los interruptores y el cable neutro, que completa el circuito, generalmente regresando a la red principal. Los interruptores adicionales de una configuración de cuatro vías completan la alternancia de rutas de conmutación y, por supuesto, la base será la configuración de tres vías existente. Todos los cables deben marcarse durante la instalación y se debe seguir un diagrama eléctrico para evitar cualquier confusión.
Recuerde siempre desconectar la alimentación eléctrica del disyuntor antes de realizar cualquier instalación o modificación. Por seguridad, se recomienda usar cinta aislante, conectores para cables y conexión a tierra. Si tiene alguna duda sobre instalaciones avanzadas, contrate a un electricista cualificado para evitar cualquier riesgo.
Comprensión de la configuración del interruptor SPDT
Imagine un interruptor unipolar de dos posiciones (SPDT) como un componente eléctrico extremadamente versátil, generalmente utilizado para controlar un circuito desde dos puntos diferentes. Consta de tres terminales: un terminal común (COM) y dos terminales de salida (normalmente llamados NO para normalmente abierto y NC para normalmente cerrado). El interruptor conecta un terminal NC o NO al terminal común, según su posición.
Los interruptores SPDT se utilizan en diversos escenarios, incluyendo sistemas de iluminación de tres vías, donde dos interruptores controlan una sola luz. La alimentación de la luz se puede controlar localmente mediante este interruptor SPDT y otro SPDT o compatible, capaz de encender y apagar la luz desde diferentes ubicaciones. Es recomendable consultar un diagrama de cableado eléctrico para confirmar que todas las conexiones se han realizado correctamente y que funcionarán correctamente.
Otra característica destacable será la correcta instalación del cableado y las conexiones seguras para garantizar la seguridad y el rendimiento. La alimentación eléctrica debe desconectarse en el disyuntor y todos los cables deben etiquetarse correctamente antes de comenzar la instalación. Es obligatorio utilizar herramientas y materiales de buena calidad, como conectores aislados. Siempre se debe contratar a un electricista experimentado para realizar instalaciones complejas.

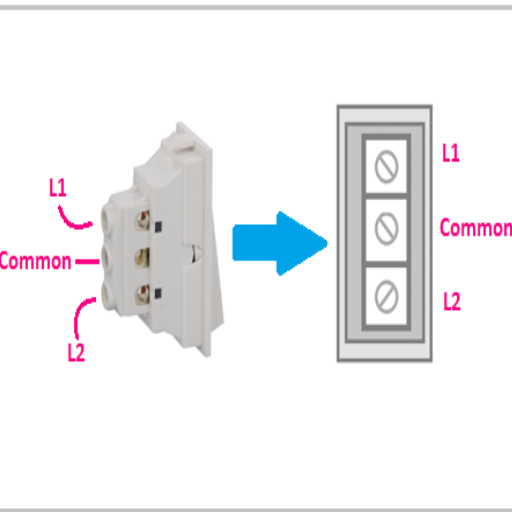

Solución de problemas comunes con el cableado de interruptores bidireccionales
Problemas y soluciones habituales
El interruptor no controla la luz correctamente
Causa Posible: Conexiones mal cableadas.
La Solución: Verifique que el terminal común esté conectado correctamente. Compruebe que los cables de derivación estén fijados a los terminales correctos en ambos interruptores.
Las luces parpadean o no se encienden
Causa Posible: Conexiones sueltas o interruptor defectuoso.
La Solución: Asegúrese de que todas las conexiones de los cables estén bien apretadas. Si el problema persiste, pruebe el interruptor instalando uno nuevo temporalmente.
Los interruptores no funcionan como un circuito bidireccional
Causa Posible: Colocación incorrecta del cable viajero.
La Solución: Verifique los cables viajeros en ambos lados del interruptor y confirme que sean consistentes y que no haya conexiones cruzadas.
Interruptor de sobrecalentamiento
Causa Posible: Interruptor defectuoso o incompatible.
La Solución: Reemplace el interruptor por uno con una capacidad que coincida con la del circuito. Revise si hay cables dañados que requieran reparación.
Aquí va el 14: asegúrese de que los terminales comunes estén en interruptores opuestos; si tiene alguna duda, simplemente intercambie los cables hasta que funcione correctamente, ya que algunos interruptores tienen terminales comunes en diferentes posiciones. Es posible que uno o varios terminales comunes estén sueltos en el bloque de terminales y no proporcionen un buen contacto con el conductor; el multímetro puede comprobarlo. Puede haber conexiones sueltas en el cableado de tierra o dentro de la luminaria. El cableado de tierra suelto puede no ser peligroso, pero una conexión con corriente suelta definitivamente provocará que los circuitos no funcionen correctamente. Al revisar cuidadosamente algunas conexiones y resolver estos problemas típicos, puede estar seguro de que el cableado de su interruptor de dos vías funciona correctamente. Si no puede solucionar el problema, quizás sea hora de llamar a un electricista.
Identificar problemas de cableado
Al trabajar con interruptores de dos vías, es recomendable mantener un proceso riguroso para la resolución de problemas de cableado. A continuación, se ofrecen respuestas breves a preguntas frecuentes sobre problemas de cableado:
El interruptor no funciona correctamente
Causa Posible: Conexión suelta o desconectada, o cableado incorrecto.
La Solución: Revise cuidadosamente todos los cables, asegurándose de que estén bien apretados y conectados según el diagrama de cableado. Si las conexiones están flojas, apriételas. Si los cables parecen dañados, reemplácelos.
Cuando las luces no se encienden ni se apagan
Causa Posible: El interruptor está defectuoso; la bombilla puede estar defectuosa; el suministro eléctrico puede estar interrumpido.
La Solución: Revise el interruptor con un multímetro para verificar su funcionamiento. Reemplace los interruptores defectuosos si es necesario. También reemplace las bombillas defectuosas y verifique si se ha fundido algún fusible del circuito.
Las luces parpadean o brillan tenuemente
Causa Posible: Conexiones sueltas, reguladores de intensidad no compatibles o fluctuaciones de tensión.
La Solución: Asegure todas las conexiones de cables y verifique que el regulador de intensidad sea compatible con las luminarias. Si aún no funciona, contacte a un electricista para que revise el voltaje.
Estar atento a estas fuentes de problemas y trabajar en las soluciones propuestas suele solucionar la mayoría de los problemas de cableado rápidamente. Sin embargo, la seguridad es lo primero, y puede que valga la pena llamar a un profesional para los trabajos más complejos.
Solución de errores comunes de cableado
Al reparar fallas comunes de cableado, priorizo la seguridad. Las luces parpadeantes también indican seguridad; las conexiones sueltas están ahí y los componentes incorrectos (todos revisan el cable) son incompatibles con el equipo. Si después de esto, el problema se agrava debido a una inestabilidad de voltaje, no dudo en pedirle a un electricista profesional que me ayude a resolverlo. Recuerde que es mejor consultar con expertos que arriesgarse.
Cuándo llamar a un electricista profesional
Innumerables situaciones requieren llamar a un electricista para garantizar la seguridad y el cumplimiento de las normas eléctricas. Si los interruptores automáticos se disparan con frecuencia, las luces parpadean o el olor de los enchufes son comunes en la casa, esto puede ser síntoma de un problema eléctrico grave que requiere la intervención de un experto. De igual manera, si se planean grandes cambios eléctricos, como recablear, actualizar el panel o instalar electrodomésticos nuevos que requieran circuitos adicionales, un electricista certificado debe garantizar que el trabajo se realice de forma correcta y segura. Cualquier descarga eléctrica causada por enchufes o interruptores, cableado antiguo o sistemas sin conexión a tierra debe ser inspeccionada y reparada por un experto para evitar riesgos. Recuerde que, independientemente de la complejidad de su problema eléctrico, cualquier intento de solucionarlo usted mismo puede poner en riesgo su vida o su hogar; por lo tanto, siempre es mucho más seguro confiar en la experiencia de un profesional.
Conclusión
El cableado de un interruptor de dos vías es un proyecto de bricolaje fácil de realizar si se realiza con la preparación adecuada, las herramientas adecuadas y el estricto cumplimiento de los protocolos de seguridad. Esta guía completa le guiará a través de cada aspecto del proceso, desde la comprensión de los principios básicos hasta la resolución de problemas comunes.
Recuerde que el trabajo eléctrico requiere respeto y precaución. Siempre desconecte la alimentación desde el interruptor, utilice un comprobador de voltaje para confirmar que los circuitos estén libres de tensión y, en caso de duda, no dude en consultar a un electricista autorizado. La comodidad de controlar las luces desde varias ubicaciones hace que los interruptores de dos vías sean una valiosa incorporación a cualquier hogar, mejorando tanto la funcionalidad como la eficiencia energética.
Ya sea que esté actualizando interruptores existentes o instalando nuevos, seguir los diagramas de cableado y los procedimientos de seguridad adecuados garantiza el éxito del proyecto. Tómese su tiempo, revise todas las conexiones y priorice la seguridad sobre la velocidad. Con una atención minuciosa a los detalles y una ejecución correcta, la instalación de su interruptor bidireccional le brindará un servicio confiable durante años.
Fuentes de referencia
Preguntas Frecuentes (FAQ)
¿Qué es realmente un interruptor bidireccional y cómo funciona?
Un interruptor de dos vías (o conmutador bidireccional) conmuta una misma luminaria desde dos ubicaciones diferentes. Básicamente, tiene dos interruptores conectados a la misma luminaria, y cada uno puede encender o apagar la luz.
¿Cómo se cablea un interruptor de 2 vías?
Para cablear un interruptor de dos vías, primero debe conectar el cable de entrada con corriente al terminal común del primer interruptor. A continuación, tienda dos cables del primer interruptor al segundo, conectándolos a los terminales del viajero. Después, conecte el terminal común del segundo interruptor a la lámpara, mientras que el cable blanco se conecta al cable neutro de la lámpara.
¿Cuál es la diferencia entre un interruptor de 2 vías y uno de 3 vías?
Un interruptor de dos vías controla una luminaria desde dos puntos, mientras que un interruptor de tres vías permite controlarla desde tres o más ubicaciones. El cableado de un interruptor de tres vías es más complejo y requiere más cables que una configuración simple de dos vías.
¿Puedo utilizar un interruptor doble para una configuración de interruptor de luz de 2 vías?
Sí, se pueden usar interruptores dobles en una instalación de interruptores de luz bidireccionales, siempre que el cableado sea correcto. Esto permitirá controlar dos luminarias diferentes desde un mismo lugar si el cableado de los interruptores es correcto.
¿Qué cables necesito conectar para un interruptor de luz de dos vías?
Generalmente se necesitan tres cables en una configuración de interruptor de dos vías: el cable de fase (a veces, el de entrada), el neutro y la tierra. Los dos cables de paso permiten la comunicación entre los dos interruptores para controlar la luminaria.
¿Cómo funciona el cableado del interruptor bidireccional para controlar una luz desde dos ubicaciones diferentes?
El cableado del interruptor bidireccional funciona con dos interruptores, cada uno conectado mediante cables viajeros. Al accionar un interruptor, los contactos eléctricos se mueven a una posición que permite o impide el flujo de electricidad a través de la luminaria, encendiendo o apagando las luces en cualquiera de las dos ubicaciones.
¿Cuál es el diagrama de cableado de un interruptor de luz de cruce?
Un diagrama de cableado para un interruptor de luz de paso generalmente consta de las partes básicas, como la fuente de alimentación, dos interruptores y la luminaria, indicando cómo se conectan los cables para que el instalador pueda seguirlo fácilmente. Muestra el cable de corriente, los cables neutros y los cables viajeros.
¿Es necesario el cable de tierra en el cableado de un interruptor bidireccional?
Sí, es fundamental conectar el cable de tierra al cablear un interruptor de dos vías. Este proporciona seguridad al garantizar que cualquier corriente eléctrica parásita se dirija a tierra, evitando así posibles descargas eléctricas y garantizando el cumplimiento de la normativa eléctrica.
