Instalación de un cable secador eléctrico Es lo que la mayoría consideraría una tarea desafiante, pero con el conocimiento adecuado y la ayuda para la instalación, es una tarea sencilla que cualquiera puede realizar. Ya sea reemplazar un electrodoméstico viejo, mudarse a un nuevo hogar o instalar un cuarto de lavado por primera vez, saber cómo instalar correctamente el cable de su secadora es imprescindible para la seguridad y el rendimiento. Este artículo explicará todos los pasos necesarios con gran detalle, pero en un lenguaje sencillo y fácil de entender, generando confianza en cada paso del camino. Cuando termines de leer este artículo, poseerás las herramientas y los conocimientos necesarios para asegurarte de que el cable de la secadora esté bien enganchado para que tu electrodoméstico pueda funcionar sin problemas. ¡Así que comencemos!

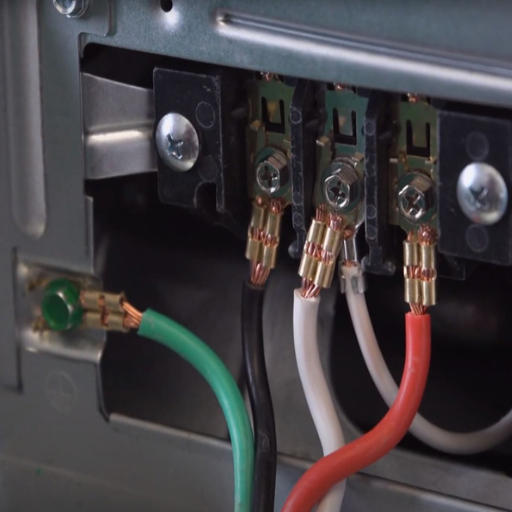

Comprensión de los cables secadores
Un cable de secadora es la línea que alimenta energía para el funcionamiento de su secadora desde el circuito eléctrico de su hogar. Hay dos tipos principales de cables de secadora: de pared y de piso. La diferencia aquí radica en la conexión a tierra: los cables de la secadora de 4 clavijas son los más recientes y seguros y contienen un cable de tierra separado para reducir los riesgos de descargas eléctricas. Antes de comprar un cable, verifique si su secadora y el tomacorriente de pared aceptarán una conexión de 3 o 4 clavijas por razones de compatibilidad y seguridad. Sería útil si siempre cuidara los cables de la secadora y garantizara su buena conexión, para que no surjan problemas eléctricos.
Tipos de cables secadores: 3 prong frente a 4 prong
| Característica | Cordón de 3 puntas | Cable de 4 puntas |
|---|---|---|
| Configuración de cables | Dos cables calientes + un cable neutro | Dos cables calientes + un neutro + un cable de tierra |
| Método de puesta a tierra | El cable neutro también funciona como tierra | Separe el cable de tierra dedicado |
| Nivel de seguridad | Estándar más antiguo con vía compartida | Más seguro con camino terrestre separado |
| Cumplimiento del código | Instalaciones anteriores a 1996 | Estándar desde 1996 |
| Riesgo de choque | Mayor debido al neutral/tierra compartido | Baje debido al cable de tierra separado |
En cuanto a los cables de la secadora, el principal factor de carga que todo el mundo cuestiona a menudo es: ¿Qué pasa con la conexión a tierra? El motivo es interesante. Un cable de 3 clavijas tiene dos cables calientes y un cable neutro, donde el neutro también es tierra. Al ser más antiguo, ofrece inherentemente la amenaza de descarga eléctrica ya que el camino para tierra y neutro es compartido. Un cable de 4 clavijas, por otro lado, tiene dos cables calientes, un neutro y un diseño de cable de tierra separado para reducir el riesgo de descarga, que se convirtió en el diseño estándar a partir de 1996 para mayor seguridad.
Importante: Comience verificando qué tipo de toma de corriente tiene su hogar y qué tipo de toma de corriente se adapta a la secadora. Si tienes un tomacorriente de 3 clavijas, usa un cable de 3 clavijas; Si tiene un tomacorriente de 4 clavijas, use un cable de 4 clavijas. Si su configuración admite la actualización de seguridad, considere convertir el tomacorriente de 3 clavijas en un tomacorriente de 4 clavijas y obtener un cable compatible. Siga siempre las instrucciones del fabricante al instalar cables de secadora o busque la ayuda de un electricista autorizado para garantizar el cumplimiento del código en su ubicación.
Componentes de un cable secador
Un cable de máquina secadora normalmente contiene tres o cuatro componentes principales, según el tipo de toma de corriente. Los cables Three-Prong, compuestos por dos cables calientes y un cable neutro. Los cables Four-Prong contienen un cable adicional, que es el cable de tierra por motivos de seguridad. Las clavijas de un cable están diseñadas deliberadamente para adaptarse a su tipo de toma correspondiente y permitir un flujo eléctrico del tipo correcto. El otro extremo del cable terminará con terminales de anillo o extremos de cable desnudos que se conectarán al bloque de terminales de la secadora. Al seleccionar un cable de secadora, se debe tener en cuenta el tipo de toma de corriente y la compatibilidad de la secadora. Se deben seguir todas las instrucciones de instalación por seguridad.
Importancia de la instalación adecuada del cable
Una unidad de secado necesita tener cables instalados de forma segura para las funciones mismas del secado. Por lo tanto, si el cable se instala incorrectamente, se convertiría en un peligro eléctrico debido a un cortocircuito, sobrecalentamiento o incendio. La alta resistencia o las conexiones sueltas en el bloque de terminales podrían provocar arcos, lo que provocaría un flujo intermitente de corriente y dañaría gravemente la secadora o cualquier cosa que lo rodee. Elegir un cable que coincida con su secadora y salida mediante una configuración de 3 o 4 clavijas es el método actualmente aceptado en el código eléctrico moderno y minimiza el riesgo asociado con una conexión antigua peligrosa. Siga siempre las instrucciones de instalación del fabricante; Si no está seguro, consulte a un electricista para que su electrodoméstico sea seguro y dure toda la vida.
Preparándose para la instalación
Los parámetros del espacio deben determinarse antes de instalar la secadora. Compruebe si el lugar está nivelado, bien ventilado y ubicado cerca de la toma de corriente y de la conexión de ventilación. Verifique la configuración del cable de alimentación de la secadora con respecto al tipo de toma utilizada en la casa (ya sea de 3 o 4 clavijas). Asegúrese de que el sistema de ventilación esté limpio de cualquier obstrucción y tenga el tamaño correcto para seguir el camino del flujo de aire y maximizar su eficiencia. Todas las herramientas y equipos para la instalación deben recogerse antes de la instalación; estos podrían incluir destornilladores, llaves inglesas, herramientas de nivelación, etc. A continuación, obtenga el manual de instrucciones del fabricante al que consultar en el proceso.
Herramientas y materiales necesarios
Diagnósticamente, para instalar correctamente una secadora, necesitará las siguientes herramientas y materiales.
Herramientas necesarias
- Destornillador (tanto Phillips como de cabeza plana)
- Llave ajustable
- Alicates
- Nivel
- Cuchillo utilitario
- Brocas (si se requiere instalación de ventilación)
Materiales requeridos
- Cable de alimentación (de 3 o 4 clavijas)
- Kit de ventilación para secadora (incluidas mangueras y abrazaderas de ventilación)
- Cinta adhesiva o cinta de papel de aluminio
- Campana de ventilación
- Tornillos o anclajes de pared
- Suministros de limpieza para el sistema de ventilación
Asegúrese de consultar el manual de instalación del fabricante para conocer los requisitos especiales para ese secador específico y verifique que estas herramientas y materiales coincidan con su modelo en particular.
Precauciones de seguridad antes de comenzar
Requisitos críticos de seguridad
Priorice la seguridad antes de comenzar con los trabajos de instalación: evite peligros, accidentes o daños. Comience desenchufando la secadora y apagando el disyuntor para garantizar que no pase corriente eléctrica a través de la máquina. Para secadores a gas, apague la válvula de suministro de gas para disminuir las posibilidades de que se produzcan fugas.
Lista de verificación de seguridad previa a la instalación
- Limpia el suelo para que no haya obstáculos en tu zona de trabajo
- Asegúrese de que el camino de ventilación esté libre de pelusa y residuos
- Utilice herramientas adecuadas y guantes protectores cuando trate con conductos afilados
- Utilice un buscador de pernos para comprobar si hay cables o tuberías eléctricos ocultos antes de perforar
- Asegúrese de que el sistema de ventilación garantice una forma recta y sin obstáculos que conduzca hacia el exterior
- Verifique el sellado hermético de las partes del conducto unidas
- Cumplir con todos los códigos y regulaciones de construcción locales
Nota de seguridad contra incendios: Según cifras recientes elaboradas por expertos en seguridad contra incendios, la acumulación de pelusa es una causa eminente de incendios asociados con secadoras en miles de los informes que se realizan cada año. La limpieza adecuada del sistema de ventilación reduce esos peligros y le da al secador la posibilidad de secarse más rápido.
Evaluación de los requisitos eléctricos de su secadora
Lo mejor sería comprender los requisitos eléctricos de todos los secadores para una instalación correcta y un buen funcionamiento. La mayoría de los secadores eléctricos en los EE. UU. están instalados en un circuito de 240 voltios, mientras que los secadores de gas pueden requerir un tomacorriente estándar de 120 voltios. Verifique las especificaciones recomendadas por el fabricante, según lo dispuesto en el manual del producto.
Evaluación de requisitos eléctricos
- La instalación de secadores eléctricos suele requerir un disyuntor dedicado de 30 amperios
- Los enchufes eléctricos deben ajustarse a la disposición de los enchufes del cable de alimentación de la secadora, generalmente de tipo 3 o 4 clavijas
- Dado que los códigos de construcción más nuevos requieren un tomacorriente de 4 clavijas más seguro, verifique la compatibilidad o contrate a un electricista para realizar la actualización si es necesario
- Además de la toma de corriente de 120 voltios, una secadora de gas requiere la instalación de una conexión de gas adecuada
- Asegúrese de que haya una válvula de cierre de gas segura directamente al lado de la ubicación de la secadora para mayor seguridad y mantenimiento
- Las líneas de gas flexibles de acero inoxidable son ideales para la instalación ya que brindan durabilidad y facilidad de alineación
Seguridad en tierra: Además, es importante comprobar si sus conexiones están conectadas a tierra. Si no está conectado a tierra correctamente, puede causar peligros, así que asegúrese de que siga los estándares de seguridad de acuerdo con el Código Eléctrico Nacional (NEC). Esta atención al detalle protege sus electrodomésticos, pero también reduce los riesgos para su familia.

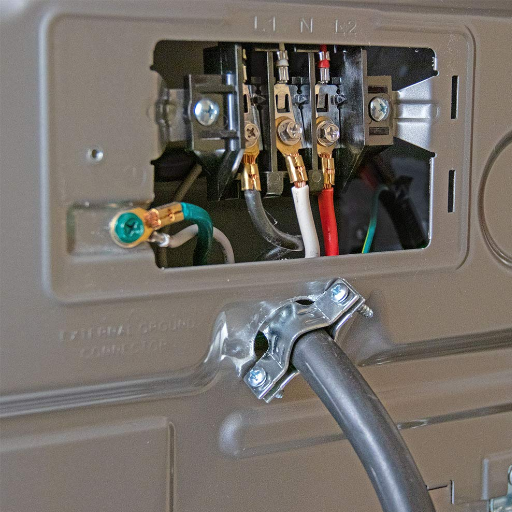

Proceso de instalación paso a paso
Preparar el sitio
1Asegúrate de que la ubicación esté limpia y nivelada, sin impedimentos. El tomacorriente y la línea de gas (si corresponde) deben ser accesibles, colocados y dentro de las especificaciones.
Conecte la manguera de ventilación
2Asegúrese de que la manguera de ventilación esté sujeta firmemente a la salida de escape de la secadora con una abrazadera de manguera. El otro extremo de la manguera de ventilación debe ventilarse hacia afuera para evitar la acumulación de pelusa en el interior.
Asegure la conexión eléctrica
3Conecte el cable de alimentación de las secadoras eléctricas. Si se necesita un cable de alimentación específico (de 3 o 4 clavijas), instálelo correctamente según las instrucciones proporcionadas en el manual.
Conecte la línea de gas (solo para secadoras de gas)
4Si se está instalando una secadora de gas, conecte la línea de gas a la entrada de gas de la secadora. Apriete la conexión con una llave y pruebe si hay fugas con una solución de agua con jabón.
Nivelar la secadora
5Nivelar la secadora. Esto le dará un poco de estabilidad en sus pies, manteniendo bajas las vibraciones. Utilice un nivel de alcohol si es necesario.
Prueba de secadora
6Una vez conectada la fuente de alimentación, ejecute un ciclo de prueba para confirmar el perfecto funcionamiento de la secadora. Compruebe si el tambor gira, la ventilación funciona bien y no emite ningún sonido peculiar y no deseado.
Asegúrese de que la secadora esté instalada de forma segura y correcta siguiendo estos pasos para que pueda funcionar de manera eficiente. Consulte siempre con el manual del fabricante para obtener orientación técnica relacionada con su modelo.

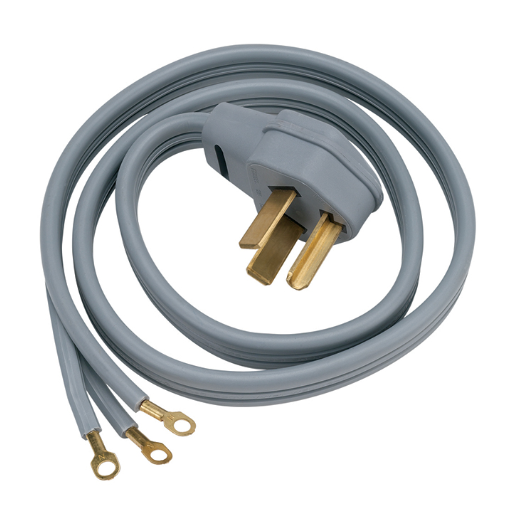

Instrucciones detalladas de instalación del cable
Quitar el cable viejo
Pasos para retirar de forma segura el cable de secadora más antiguo:
- Apagar: Asegúrese de que la secadora esté desconectada o que la alimentación esté apagada del disyuntor para evitar riesgos eléctricos.
- Accediendo al bloque de terminales: En la parte trasera de la secadora hay un panel de acceso; cubre el bloque de terminales. Desenrosque y saque el panel, abriendo el camino a las conexiones.
- Desconectar las conexiones de cables: Utilice su destornillador para aflojar los tornillos de los conectores de cables en el bloque de terminales. Por lo general, habrá tres cables (caliente, neutro y de tierra) si se trata de un cable de 3 clavijas o cuatro cables con un cable de 4 clavijas. Observe su posición antes de desconectarlos.
- Retiro del cable: Busque una abrazadera para aliviar la tensión que sujete el cable. Retire la abrazadera y saque suavemente el cable viejo de la secadora.
Instale el cable nuevo una vez retirado el antiguo. Tome siempre las precauciones de seguridad necesarias y consulte el manual del usuario de su secadora para obtener instrucciones específicas del producto.
Instalación del nuevo cable secador de 4 puntas
- Prepare el nuevo cable: Saque el nuevo cable de secadora de 4 clavijas de la caja y obtenga una descripción general de sus cables. El código de color general de los cables es verde para tierra, dos calientes: negro y rojo, y blanco para neutro.
- Adjunte los cables: Ubique el bloque de terminales en la secadora. Coloque los cables de la siguiente manera: Verde (cable molido): Conéctelo al tornillo de conexión a tierra verde o al terminal de conexión a tierra, generalmente en el marco de la secadora. Negro y rojo (cables calientes): Conéctelos a los terminales exteriores del bloque de terminales. Blanco (cable neutro): Conéctelo al terminal central del bloque de terminales.
- Monte la abrazadera para aliviar la tensión: La abrazadera de alivio de tensión se instalará alrededor del cable donde ingresa al chasis de la secadora, para aliviar la tensión de las conexiones. Debe apretarse firmemente, pero no con tanta fuerza como para aplastar el cable.
- Verificar dos veces las conexiones: Asegúrese de que los cables estén bien sujetos y que ningún cable se toque entre sí. Las conexiones deben verificarse con el manual del fabricante.
- Pruebas: A continuación, conecte la secadora y ejecute un ciclo corto para asegurarse de que el cable esté instalado correctamente y que la secadora realmente funcione. Si hay algún problema, desenchufe la secadora y asegúrese de que sus conexiones estén realizadas correctamente.
Recordatorio de seguridad de instalación
Instale siempre la secadora primero con seguridad. Utilice herramientas aisladas y asegúrese de que la secadora esté desenchufada durante la instalación. Utilice el manual de su electrodoméstico para verificar los requisitos específicos del modelo.
Conexión de la Secadora a la Toma Eléctrica
Lo primero es lo primero: conecte la secadora al tomacorriente después de asegurarse de que está usando el cable de alimentación que se adapta a su secadora y fuente de alimentación (enchufe de 3 clavijas versus 4 clavijas). Encuentre el tomacorriente cerca de su área de instalación y asegúrese de que siga las especificaciones de voltaje y amperaje proporcionadas en el manual de su secadora. Conecte firmemente un extremo del cable de alimentación al tomacorriente con una conexión segura. Algunos desajustes pueden requerir la contratación de un electricista.
Para probar el funcionamiento adecuado, encienda la secadora durante un breve ciclo. Si la secadora no arranca o comienza irregularmente, desconéctela inmediatamente y verifique sus conexiones de alimentación. En términos de seguridad, consulte el manual y, para garantizar la idoneidad de la instalación, respete sus códigos eléctricos locales.

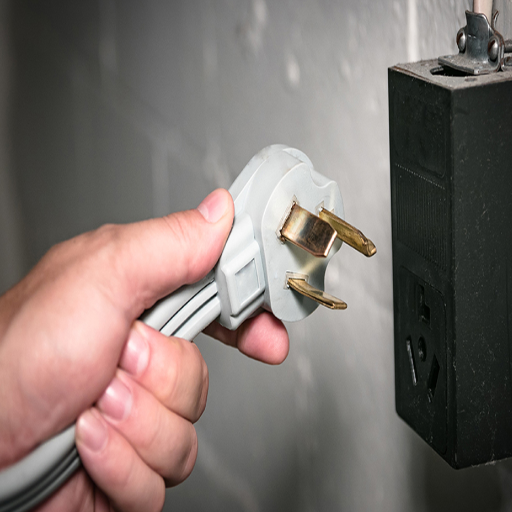

Problemas comunes y solución de problemas
Pasos iniciales de solución de problemas
Verifique la fuente de alimentación
Asegúrese de que la secadora esté conectada correctamente y que el tomacorriente esté funcionando. Conecte un dispositivo diferente para probar el enchufe eléctrico.
Inspeccione el interruptor de la puerta
Si la puerta no está completamente cerrada o si el interruptor de la puerta no funciona correctamente, la secadora no iniciará su funcionamiento. Verifique nuevamente que la puerta esté firmemente cerrada.
Examina el disyuntor
Asegúrate de que el disyuntor no se haya disparado. Reinícialo, si es así.
Consulte el manual del usuario
Si todo lo anterior falla, consulte el manual del usuario para conocer otras formas de solucionar problemas o busque servicios de un técnico profesional.
Qué hacer si su secadora no arranca
Si la secadora no arranca, siga estos pasos en orden de diagnóstico para posiblemente repararla:
- Verificarea fondei de putere: Confirme que la secadora esté correctamente enchufada a un tomacorriente que esté funcionando. Si tiene otro dispositivo disponible, pruébelo con el mismo tomacorriente para verificarlo o simplemente use un multímetro. Es posible que sea necesario restablecer un disyuntor o reemplazar un fusible quemado.
- Verificarea schimbului de ușă: La secadora simplemente no arranca si el interruptor de la puerta está dañado o desalineado. Por lo general, debería escuchar un clic al cerrar la puerta de la secadora. Si no escucha este chasquido o la máquina aún no arranca, entonces probablemente sea el interruptor el que deba ser reemplazado.
- Verificarea butonului de incepe: Presione el botón de inicio con firmeza. Si no pasa nada en el extremo de la secadora, es probable que se trate de un botón que no funcione correctamente. Con un multímetro, puedes comprobar la continuidad del botón para ver si todavía actúa.
- Verificarea fusilor termică: Si el fusible térmico está fundido, también impedirá que la secadora arranque. Localizarlo (normalmente se encuentra cerca de la carcasa del ventilador) y prueba de continuidad. Si está fundido, reemplace el fusible térmico e investigue la causa de su falla para evitar que se repita.
- Comprobando el motor de accionamiento: Puede ocurrir una falla del motor, ya sea por desgaste o por escombros que se acumulan en él. Supongo que un zumbido sin que el tambor gire podría indicar un motor que podría necesitar reparación. Busque obstrucciones o reemplace el motor si es necesario.
- Consultați un tehnician: Si aún no puede resolver el problema, consulte el manual del usuario de su secadora para obtener más consejos sobre solución de problemas o llame a un técnico profesional para realizar una inspección exhaustiva.
Seguir estos pasos realmente puede reducir el problema rápidamente y ayudarle a decidir la siguiente solución. La seguridad siempre debe ser la número uno; por lo tanto, la secadora debe desconectarse de la energía antes de comenzar cualquier trabajo de reparación.
Identificación de problemas de cableado
Un problema de cableado dentro de una secadora puede hacer que actúe de manera inconsistente: a veces simplemente se niega a arrancar, mientras que otras veces presenta interrupciones peculiares durante el ciclo. Revise el cable de alimentación y el enchufe en busca de daños visibles, como deshilachados, marcas de quemaduras o cables partidos. Utilice el multímetro para determinar si el tomacorriente proporciona el voltaje correcto; un voltaje más bajo podría ser señal de un tomacorriente o disyuntor defectuoso. Observe cualquier daño en las conexiones dentro de la secadora, especialmente en el bloque de terminales. Busque signos de quemaduras, holgura o corrosión. Las conexiones sueltas o dañadas impiden una continuidad eléctrica adecuada. Si esto ocurre, el cableado debe rectificarse o cambiarse inmediatamente, prestando atención a la seguridad. En caso de duda, contrate a un electricista o técnico certificado para determinar y rectificar el problema observando las precauciones eléctricas adecuadas.
Fuentes de referencia
Preguntas frecuentes (FAQ)
¿cuáles son las diferencias entre instalar un cable de secadora con 4 puntas y no con 3 puntas?
La principal diferencia entre instalar un cable de secadora de 4 clavijas y un cable de secadora de 3 clavijas es la tierra. El cable de tierra del cable de 4 clavijas se conecta por separado al terminal neutro dentro de la secadora, lo que permite una mejor conexión a tierra de seguridad. Por el contrario, el cable de 3 clavijas utiliza el marco de la secadora como camino de protección, lo que puede ser un peligro si el cableado no se realiza correctamente. Algunas casas muy modernas recomiendan instalar un cable de 4 clavijas.
¿Cómo instalo de forma segura un nuevo cable secador?
Antes de instalar un nuevo cable de secadora de forma segura, asegúrese de que el interruptor de encendido en el panel del disyuntor esté apagado. Retire el panel posterior de la secadora para exponer el bloque de terminales. Conecte los cables de los nuevos cables a los terminales izquierdo y derecho y al terminal neutro. El cable central se conecta al terminal neutro, mientras que los otros dos (a menudo rojos y negros) se conectan a los terminales izquierdo y derecho. Ate el cable al panel y apriete todas las conexiones de los cables.
¿qué herramientas necesito para la instalación del cable de la secadora eléctrica?
Se requieren algunas herramientas manuales básicas para la instalación del cable de la secadora: un destornillador (tanto de cabeza plana como Phillips), cortadores de alambre, pelacables y un multímetro pueden ser útiles para verificar el voltaje. Si está instalando un cable de 4 clavijas, verifique nuevamente si tiene el número de modelo del cable que se adapta a su secadora. Siempre es una buena idea tener un amigo a mano para ayudar.
¿puedo instalar yo mismo un cable de secadora de 4 clavijas?
Si tiene las habilidades relacionadas con la electrónica básica y puede manejar la electricidad de manera segura, entonces es realmente posible decorar su propio cable de secadora de 4 clavijas. De lo contrario, precisamente por esa incertidumbre, le conviene contratar a un contratista eléctrico o a un experto en mejoras para el hogar para asegurarse de que esté instalado de forma segura y adecuada.
¿cuáles son los problemas comunes que surgen al instalar el cable de la secadora?
Algunos problemas comunes durante la instalación del cable de la secadora incluyen un cableado inadecuado que provoca un problema eléctrico, el cable no es el correcto para el número de modelo de la secadora y, además, no asegurar el cable con una correa, lo que puede causar daños con el tiempo. Otra cosa importante es asegurarse de que los cables verdes estén conectados correctamente para una conexión a tierra efectiva.
¿Cómo encuentro consejos y respuestas de expertos sobre la instalación de cables de secadora?
Puede buscar preguntas y respuestas de expertos sobre la instalación de cables de secadora de profesionales de reparación del hogar en YouTube, donde muchos expertos cargan su contenido original. Alternativamente, también puede ir a foros eléctricos o contratar a alguien localmente para que le aconseje.
¿Qué debo hacer si mi secadora tiene dos cables en lugar de tres?
Tener dos cables puede significar que es necesario instalar un cable de 3 clavijas. Pero nuevamente, es mejor consultar con sus códigos eléctricos locales y hablar con un contratista eléctrico para ver si recomienda usar un puente o si es necesario realizar otros cambios para que la instalación cumpla con los estándares de seguridad.
Recordatorio final de seguridad
Recuerde que los trabajos eléctricos pueden ser peligrosos si no se realizan correctamente. Cuando tenga dudas sobre cualquier aspecto de la instalación del cable de la secadora, consulte siempre con un electricista calificado. Su seguridad y la de su hogar valen la inversión en asistencia profesional.
