Cableado de un disyuntor Puede parecer una tarea intimidante, pero no lo es. Ya sea para un proyecto de mejoras en el hogar o para mantener la seguridad e integridad de su sistema eléctrico, es realmente un talento que vale la pena dominar: cablear un interruptor correctamente. Esta guía le guiará paso a paso por todo el proceso, para que incluso un lego en la materia pueda familiarizarse con la presentación de un electricista. Desde las herramientas necesarias hasta las precauciones de seguridad importantes, se familiarizará con cada detalle necesario para realizar este trabajo con confianza y seguridad. Al final, podrá trabajar con precisión, haciéndose cargo de este proyecto eléctrico en particular por su cuenta. ¿Continuamos?
Aviso crítico de seguridad
ADVERTENCIA: Trabajar con sistemas eléctricos puede ser extremadamente peligroso y potencialmente mortal. Esta guía tiene fines educativos. Siempre consulte con un electricista autorizado para cualquier trabajo eléctrico, especialmente si tiene dudas sobre su capacidad para realizarlo con seguridad. Deben cumplirse los códigos eléctricos locales y podrían requerirse permisos.

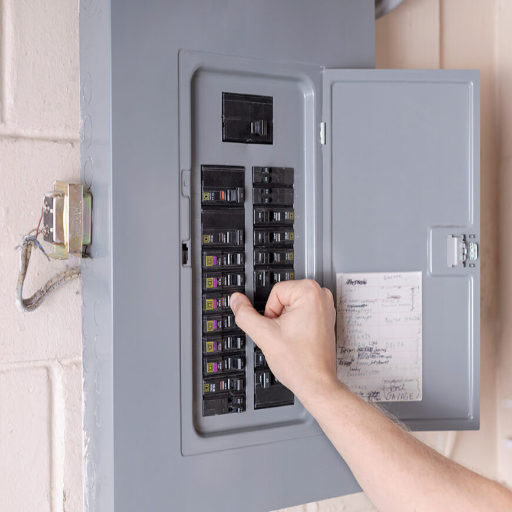

Comprensión de los disyuntores
Los disyuntores son dispositivos de protección que evitan que los circuitos eléctricos sufran daños por exceso de corriente, generalmente como resultado de una sobrecarga o un cortocircuito. El disyuntor realiza interrupciones automáticas ante una falla peligrosa para cortar el flujo eléctrico, permitiendo que los conductores se enfríen y, por lo tanto, previniendo incendios. Los disyuntores son importantes para la seguridad y el funcionamiento de las instalaciones eléctricas en hogares, negocios y otros lugares. Los disyuntores modernos son muy fiables, fáciles de reiniciar y están disponibles en varios tamaños y tipos para satisfacer requisitos eléctricos específicos.
¿Qué es un disyuntor?
El disyuntor es uno de los dispositivos de seguridad más esenciales en un sistema eléctrico, ya que impide el flujo de corriente eléctrica durante una sobrecarga, un cortocircuito o cualquier otra falla. En este proceso, una sobrecorriente puede provocar el sobrecalentamiento de un circuito eléctrico, lo que puede causar daños al equipo o un incendio. A diferencia de los fusibles, los disyuntores se pueden reiniciar después de dispararse, lo que los convierte en una opción muy práctica y reutilizable. Estos dispositivos tienen variantes según su tipo y tamaño, como los disyuntores estándar, los interruptores de circuito por falla a tierra (GFCI) y los interruptores de circuito por falla de arco (AFCI). Estos fueron diseñados para abordar diversos problemas de seguridad en instalaciones residenciales, comerciales e industriales.
Tipos de disyuntores
La clasificación de los interruptores automáticos depende de sus funciones, construcción y aplicaciones. Los tipos principales son:
| Tipo de interruptor | Función | Aplicaciones comunes | Características principales |
|---|---|---|---|
| Disyuntores estándar | Proteger contra sobrecargas y cortocircuitos | Circuitos eléctricos generales | Tipo más común, disparo automático. |
| Disyuntores GFCI | Protección de falla a tierra | Baños, cocinas, exteriores | Previene descargas eléctricas en zonas húmedas. |
| Disyuntores AFCI | Detección de fallas de arco | Salas de estar, dormitorios | Prevención de incendios mediante detección de arcos |
| MCB (Miniatura) | Protección compacta contra sobrecargas | Residencial y comercial ligero | Diseño que ahorra espacio |
| MCCB (caja moldeada) | Protección de alta capacidad | Entornos industriales | Configuraciones de viaje ajustables, alta capacidad. |
Disyuntores estándar
El tipo más común de interruptor, diseñado para proteger los circuitos eléctricos contra sobrecargas y cortocircuitos. Cuando la corriente supera un límite establecido, estos interruptores se disparan automáticamente para proteger contra sobrecalentamiento y fallos posteriores.
Interruptores de circuito de falla a tierra (GFCI)
Estos son interruptores automáticos especiales que protegen contra fallas a tierra que se producen cuando las corrientes eléctricas se desvían de su ruta designada y pueden representar un riesgo mortal por descargas eléctricas. Los GFCI se utilizan generalmente en lugares con alta humedad, como baños, cocinas y exteriores.
Interruptores de circuito por falla de arco (AFCI)
El propósito principal de los AFCI es detectar arcos eléctricos dañinos en el cableado que pueden provocar un incendio. Ofrecen mayor protección al interrumpir el circuito antes de que se produzcan daños mayores y se instalan principalmente en salas de estar, dormitorios y otros espacios residenciales.
Disyuntores miniatura (MCB)
El MCB es un dispositivo compacto y muy práctico que protege contra sobrecargas y cortocircuitos. Se utiliza generalmente en usos residenciales y comerciales ligeros.
Disyuntores de caja moldeada (MCCB)
Para satisfacer mayores demandas de energía, estos interruptores proporcionan configuraciones de disparo ajustables y admiten grandes capacidades de carga, ideales para entornos industriales.
Cada tipo de disyuntor ha sido diseñado para adaptarse a una necesidad particular de seguridad eléctrica, de modo que se brinda la protección adecuada en distintos escenarios y entornos.
Importancia de los disyuntores en los circuitos eléctricos
Los interruptores automáticos desempeñan un papel fundamental para garantizar la seguridad y el funcionamiento de los sistemas eléctricos. Estos previenen posibles incendios eléctricos y la destrucción de equipos y propiedades durante fallas como sobrecargas, cortocircuitos o fallos de puesta a tierra. En una acción de conmutación automática, garantizan que el cableado, los dispositivos o las contingencias no provoquen sobrecalentamiento ni sobretensiones, reduciendo así la probabilidad de un accidente.
Además, desde una perspectiva práctica y económica, los disyuntores resultan superiores a los fusibles, ya que pueden reiniciarse y reutilizarse tras dispararse. Los disyuntores modernos ahora cuentan con ajustes de disparo y una gran capacidad de interrupción para satisfacer las necesidades residenciales, comerciales e industriales. Su versatilidad y fiabilidad les permite mantener una infraestructura eléctrica, manteniendo al mismo tiempo los estándares de seguridad en diversas aplicaciones.
Preparación para la instalación del disyuntor
Lista de verificación de preparación previa a la instalación
- Comprenda su sistema eléctrico: confirme el tipo y la capacidad de su panel eléctrico para confirmar que el disyuntor que está a punto de instalar sea compatible.
- Elija el disyuntor adecuado: elija un disyuntor que coincida con el amperaje del circuito y las especificaciones del panel.
- Desconecte la alimentación: desconecte la alimentación del panel eléctrico para garantizar condiciones de trabajo seguras. Utilice el comprobador de voltaje para verificar que la alimentación esté realmente desconectada.
- Comience la instalación ensamblando las herramientas: use un destornillador, un pelacables y guantes para realizar una instalación sin problemas.
- Verifique los códigos locales: confirme que la instalación cumple con los requisitos especificados por los códigos y regulaciones eléctricas locales para garantizar la seguridad y confiabilidad.
Con estos pasos podrás lograr un proceso de instalación seguro y eficiente.
Herramientas necesarias para cablear un disyuntor
Algunas herramientas que se deben utilizar al cablear un circuito de interruptores son:
Herramientas esenciales
- Juego de destornilladores: Se utiliza para abrir tapas de paneles y asegurar conexiones. Deben incluirse tanto las puntas planas como las de estrella.
- Pelacables: Estos quitan el aislamiento de los cables para hacer una conexión limpia y precisa.
- Probador de voltaje o multímetro: Es muy necesario verificar si la energía está apagada y operar con seguridad.
- Pinzas de punta de aguja: Útil para doblar, dar forma o sujetar cables desde un lado.
Seguridad y acabado
- Guantes de seguridad aislantes: Para la protección de las manos contra descargas eléctricas.
- Abrazadera de cable o conectores Romex: Estos se utilizan para sujetar el cable eléctrico al panel de interruptores.
- Cinta eléctrica: Se utiliza para aislar conexiones de cables y garantizar mayor seguridad.
- Flash: Muy útil cuando uno necesita trabajar en paneles eléctricos sin iluminación.
- Materiales de etiquetado: Etiquete los circuitos adecuadamente para que sea fácil identificarlos más tarde.
Al tener las herramientas listas de antemano, puede simplificar el cableado manteniendo la seguridad y la precisión.
Precauciones de seguridad antes de comenzar
Requisitos críticos de seguridad
Antes de realizar cualquier trabajo en el cableado eléctrico, tome estas precauciones para evitar riesgos de vida:
- Apague la energía: Desconecte siempre la alimentación principal a través del panel de interruptores. Utilice un comprobador de tensión para comprobar si hay corriente activa antes de continuar.
- Use equipo de protección: Use guantes y gafas aislantes como protección contra descargas eléctricas y residuos.
- Trabajar en ambiente seco: Compruebe que el entorno de trabajo se mantenga seco, ya que la presencia de agua aumentará drásticamente el riesgo de descarga eléctrica.
- Utilice las herramientas adecuadas: Utilice únicamente herramientas con empuñaduras aisladas diseñadas para trabajos eléctricos.
- Conozca sus diagramas de cableado: Familiarícese con el diseño del panel de interruptores y los diagramas de cableado para evitar confusiones y errores.
- Nunca trabajes solo: Si es posible, trate de tener a alguien cerca para responder a una emergencia.
Tomar estas precauciones le protegerá de todo tipo de peligros y mejorará el rendimiento durante el cableado. La seguridad siempre debe ser una prioridad al manipular electricidad.
Cómo identificar el disyuntor adecuado para sus necesidades
Elegir un interruptor incorrecto podría comprometer la seguridad y el funcionamiento de un sistema eléctrico instalado. Algunos parámetros para elegir un interruptor son:
Conozca el tipo de disyuntor
Los tipos de interruptores pueden ser unipolares, bipolares, GFCI (Interruptores de Circuito por Falla a Tierra) e AFCI (Interruptores de Circuito por Falla de Arco). El tipo que se debe instalar depende de los requisitos de seguridad y aplicación de su circuito.
Conozca la clasificación de amperaje
Los disyuntores se clasifican según la cantidad de amperios que se espera que manejen. Los disyuntores residenciales suelen tener entre 15 y 50 amperios. El disyuntor elegido debe tener el amperaje correcto para la carga, a fin de evitar el sobrecalentamiento y la activación prematura.
Compruebe la compatibilidad con su panel
No todos los interruptores son intercambiables, ya que deben ser compatibles con la marca y el modelo de su panel eléctrico. Consulte las instrucciones del fabricante de su panel para asegurarse de comprar un interruptor compatible.
Requisitos de cantidad a voltaje
Compruebe si su circuito requiere un interruptor monofásico o trifásico y confirme que su tensión nominal cumpla con los requisitos del circuito. Esto garantizará la seguridad y evitará daños al equipo.
Asegúrese de tener una certificación adecuada
Elija interruptores que cumplan con las especificaciones de seguridad, por ejemplo, que tengan una certificación UL (Underwriters Laboratories), lo que garantiza que sean confiables y cumplan con los códigos eléctricos.
Al considerar detenidamente y con cuidado el tipo, el amperaje, la compatibilidad, el voltaje y la certificación, puede encontrar el disyuntor correcto para la carga eléctrica y un entorno seguro en su casa o lugar de trabajo.
Proceso de instalación paso a paso
1. Apagar
Apague la alimentación principal y verifique con un comprobador de voltaje.
2. Quitar panel
Retire con cuidado la cubierta del panel para acceder a los disyuntores.
3. Instalar el disyuntor
Coloque y encaje el disyuntor en su lugar
4. Conexiones de cables
Conecte los cables de corriente, neutro y tierra
5. Probar y finalizar
Pruebe las conexiones y vuelva a colocar la cubierta.

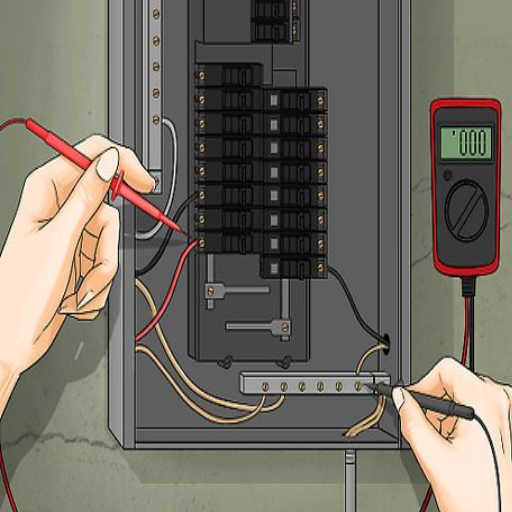

Pasos para cablear un disyuntor
- Apague la alimentación principal: Antes de comenzar cualquier trabajo, es necesario apagar la alimentación principal para garantizar la seguridad y evitar cualquier riesgo de descarga eléctrica.
- Quitar la cubierta del panel: Desatornille con cuidado y retire la cubierta del panel para acceder a las ranuras del disyuntor dentro del panel eléctrico.
- Seleccione la ranura adecuada: Seleccione una ranura abierta para que pueda aceptar el nuevo disyuntor que debe instalar.
- Conecte los cables del circuito: Conecte el cable de corriente del circuito (normalmente negro) al terminal del disyuntor y apriete el tornillo. Conecte el cable neutro (blanco) a la barra colectora de neutro y el cable de tierra (verde o cobre desnudo) a la barra colectora de tierra.
- Coloque el disyuntor en su lugar: Empuje el disyuntor suavemente en la ranura seleccionada, colocándolo correctamente en su lugar con un chasquido.
- Comprobar y asegurar: Verifique nuevamente que todas las conexiones estén firmes y seguras y que el disyuntor esté colocado correctamente en el panel.
- Reinstale la cubierta del panel: Una vez completados el cableado y las conexiones, se puede restaurar la cubierta del panel y atornillarla nuevamente en su posición.
- Pruebe el circuito: Vuelva a conectar la alimentación principal y coloque el nuevo interruptor en la posición "ON". Compruebe el circuito para comprobar su correcto funcionamiento.
Si se hace todo con cuidado, estos pasos garantizarán un cableado eficiente y seguro de un disyuntor; si tiene dudas, intente consultar a un electricista, quien se asegurará de que la instalación se realice correctamente.
Ubicación del panel de interruptores
Es fundamental localizar el panel de interruptores de su casa al gestionar el sistema eléctrico. Generalmente, los paneles de interruptores se encuentran en las áreas de servicio del sótano, el garaje o el trastero. También se pueden colocar en una pared exterior para facilitar el acceso al exterior. Identifique una caja metálica plana o ligeramente empotrada en la pared. La ubicación exacta varía según los códigos de construcción locales; también puede estar cerca de la entrada de electricidad a la casa, como cerca de un contador eléctrico. Si no puede localizar el panel de interruptores, puede consultar el plano de su casa o llamar a un electricista.
Quitar la cubierta del panel
Si sigue estas instrucciones, se asegurará de retirar la cubierta del panel de forma segura:
- Una cuestión de seguridad: Es necesario asegurarse de que el interruptor principal esté apagado, cortando la alimentación a todo el panel. Use siempre guantes aislantes y párese sobre una superficie seca y no conductora para protegerse de las descargas eléctricas.
- Ubicación del tornillo: Busque los tornillos o fijaciones que sujetan la cubierta. Generalmente se encuentran en las esquinas o bordes del panel.
- Destornillar: Utilizando el destornillador, proceda a retirar los tornillos asegurándose de sujetar firmemente la tapa para evitar que se caiga.
- Retire la cubierta: Colóquese de manera que pueda levantar con cuidado la cubierta, manteniéndola firme para no golpear ningún componente interno.
- Inspeccione el interior del panel DE: Con la cubierta quitada, es posible ver los disyuntores y las conexiones del cableado.
Advertencia: Los componentes eléctricos con corriente potencialmente peligrosos pueden causar lesiones dentro del panel. A menos que esté cualificado, no entre, toque, trabaje ni interactúe de ninguna manera con el panel. Si tiene dudas sobre alguno de estos pasos, sea siempre precavido y consulte a un electricista cualificado.
Cableado del nuevo disyuntor
- Apague toda la placa: Recuerde apagar el interruptor principal, que corta la alimentación de todo el tablero. Revíselo nuevamente con un voltímetro para asegurarse de que no haya voltaje.
- Seleccione una ranura apropiada: Busque ranuras libres en el panel de interruptores que admitan un nuevo interruptor del tamaño y tipo que va a instalar. Asegúrese de que el interruptor sea compatible con el modelo del panel.
- Insertar el disyuntor: Inserte el nuevo disyuntor en la ranura elegida, alineándolo con el diseño de montaje del panel. Presiónelo firmemente hasta que encaje en su lugar.
- Conecte el disyuntor: Conecte los cables del circuito a los terminales del interruptor. Normalmente, el cable de fase (negro) va al interruptor; el cable neutro (blanco) va a la barra neutra. Si hay un cable de tierra disponible, conéctelo a la barra de tierra del panel.
- Verifique sus conexiones: Verifique que todas las conexiones de cables estén bien apretadas y seguras. Las conexiones flojas pueden causar cortocircuitos o sobrecalentamiento.
- Reemplace la cubierta: Una vez que se haya realizado de forma segura y verificado dos veces toda la instalación del cableado y del equipo dentro del panel, vuelva a colocar con cuidado la cubierta del panel y fíjela con los tornillos.
- Restaurar energía y prueba: Vuelva a colocar el interruptor principal en la posición de encendido y luego active el nuevo disyuntor. Compruebe si el circuito funciona correctamente sin sobrecarga.
Nota de seguridad
Siempre existe un alto riesgo al trabajar con conexiones eléctricas. Si no puede estar completamente seguro de poder realizar este trabajo, contrate a un electricista. Recuerde siempre que su seguridad es lo primero.

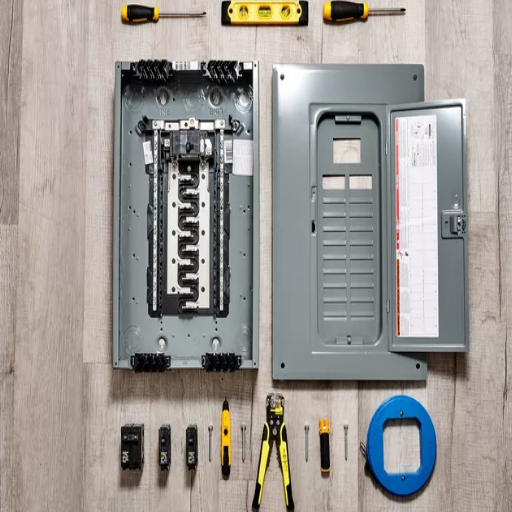

Conexión del disyuntor a su panel eléctrico
- Asegúrese de que la energía esté apagada: Desconecte el interruptor principal del panel para cortar la alimentación y garantizar la seguridad al trabajar en él. Compruebe con un voltímetro si hay corriente.
- Inspeccionar el panel: Verifique la compatibilidad de la ranura del disyuntor y asegúrese de que no haya nada que la obstruya. Asegúrese de que la ranura sea la correcta para el tipo de disyuntor.
- Ajuste del disyuntor: Coloque el disyuntor en su ranura dentro del panel, luego empújelo lo suficiente hasta que escuche un clic, indicando que se ha bloqueado.
- Conecte los cables: Conecte el cable vivo del circuito al terminal de tornillo del disyuntor y apriételo correctamente. Asegúrese de que ningún cable quede expuesto más allá del terminal.
- Vuelva a comprobar todas las conexiones: Verifique que todas las conexiones estén seguras y que el disyuntor esté completamente acoplado en su ranura.
- Restaurar energía y prueba: Encienda el interruptor principal. A continuación, encienda el interruptor recién instalado y compruebe el circuito que controla con un voltímetro para comprobar su correcto funcionamiento.
La seguridad es lo primero. Si tiene dudas sobre algún paso, contrate siempre a un electricista cualificado.
Comprensión del diseño del panel eléctrico
El cuadro eléctrico principal es el control básico de todo el suministro eléctrico de un edificio. Su función es distribuir la electricidad a los diversos circuitos de la vivienda o propiedad para garantizar un funcionamiento seguro y eficiente. Los disyuntores se instalan dentro del cuadro y funcionan como dispositivos de protección contra sobrecargas y riesgos eléctricos. Estos disyuntores corresponden a circuitos designados, ya sea en el interior o el exterior de la vivienda, que dan servicio a ciertas áreas o dispositivos.
Al identificar los circuitos, busque las etiquetas alrededor o cerca de los interruptores que identifican las habitaciones o los aparatos que controlan. Luego está el interruptor principal, generalmente ubicado en la parte superior, que sirve para cortar rápidamente la alimentación de todo el panel durante emergencias. La instalación de subpaneles también puede ser útil en edificios más grandes o áreas específicas para ofrecer mayor control y flexibilidad.
Comprender el diseño es fundamental al solucionar problemas eléctricos, instalar nuevos circuitos o incluso reiniciar interruptores. Contrate siempre a un electricista cualificado para realizar cualquier cambio o reparación compleja a fin de garantizar la seguridad y el cumplimiento de los códigos y normas eléctricas locales.
Conexión correcta del disyuntor
Dependiendo de unas cuantas cosas sencillas, se puede conectar un disyuntor.
Preparación y apagado
Comience por apagar el interruptor principal. Asegúrese de verificar con un voltímetro que no haya corriente en el panel. Si se ignora esta medida de precaución, podrían producirse riesgos eléctricos. Asegúrese siempre de utilizar herramientas aisladas y de protegerse, por ejemplo, con guantes aislantes.
Elija el disyuntor adecuado
Asegúrese de que el disyuntor que va a instalar sea compatible con el panel en cuanto a amperaje, compatibilidad y tipo. Los disyuntores incorrectos funcionarán incorrectamente o representarán un peligro potencial.
Localice y coloque el disyuntor
Localice la ranura donde se insertará el disyuntor. Encájelo alineándolo con el riel de montaje. Empújelo con fuerza para asegurarse de que esté bien asentado.
Conecte el cableado
Pele el aislamiento del cable (si es necesario) y conéctelo al terminal del disyuntor. Apriete el tornillo firmemente, pero no lo apriete demasiado, ya que podría romper el cable. Compruebe que el cable esté correctamente colocado.
Comprobación y restablecimiento de la energía
Asegúrese de que el panel esté libre de cualquier trabajo una vez que el disyuntor esté firmemente instalado y conectado. Encienda el disyuntor principal y compruebe que el circuito funciona correctamente.
Si no tiene experiencia o no está seguro en algún momento, se recomienda encarecidamente consultar o contratar a un electricista autorizado para garantizar que su sistema eléctrico sea seguro y funcione.
Pruebas y pasos finales
Probando sus conexiones
Una vez realizadas todas las conexiones, se debe asegurar su eficacia para garantizar la seguridad y el funcionamiento.
- Pruebe el voltaje del circuito usando un multímetro y verifique que corresponda con el voltaje de salida esperado.
- Encienda todos los electrodomésticos u otros dispositivos conectados para ver si funcionan correctamente.
- Cualquier comportamiento extraño, como luces parpadeantes o un zumbido, puede ser un indicio de conexiones defectuosas o algún otro problema.
- Si aún surgen problemas, revise nuevamente el cableado y las conexiones o llame a un electricista autorizado.
Seguridad ante todo: Mantenga todas las herramientas y manos alejadas de cables activos mientras realiza la prueba.

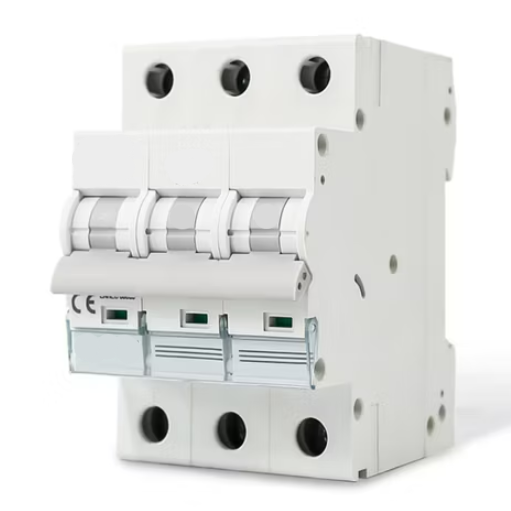

Finalización de la instalación
Para finalizar la instalación, asegúrese de que todos los dispositivos y electrodomésticos funcionen correctamente y de que se cumplan todas las pruebas realizadas. Solucione de inmediato cualquier anomalía, como luces parpadeantes o ruidos extraños, revisando las conexiones o consultando a profesionales. Asegure el cableado y los componentes, y asegúrese de que se cumplan todas las normas de seguridad. Tras la confirmación, limpie el lugar de trabajo, elimine los escombros cuidadosamente y guarde los registros de la instalación para futuras consultas. Asegúrese de que la seguridad sea absoluta durante la instalación.
Reemplazo de la cubierta del panel
Para reemplazar la cubierta del panel, es necesario asegurar el área y retirar todas las herramientas y materiales que puedan representar peligros o simplemente ser incómodos cerca del panel. Una vez alineada correctamente con la caja del panel, se debe verificar que no queden interruptores ni componentes sueltos debajo. A continuación, se debe asegurar la cubierta del panel con tornillos, asegurándose de que estén apretados uniformemente para evitar espacios. Verifique nuevamente que la cubierta quede alineada con la caja del panel y no obstruya los interruptores ni los puntos de acceso. Revise estas áreas para detectar residuos sueltos o elementos suspendidos, y etiquete firmemente el panel para facilitar su uso en el futuro. Tenga cuidado al manipular la cubierta y los tornillos para no causar daños, y observe todos los procedimientos de seguridad.
Prueba de la funcionalidad del disyuntor
Para verificar el funcionamiento de los interruptores, primero me aseguro de que todos los dispositivos de carga conectados estén completamente apagados para evitar daños en caso de realizar pruebas. A continuación, cada interruptor se apaga y se vuelve a encender para comprobar su correcto funcionamiento. Con un voltímetro, verifico la tensión en las terminales de salida de los interruptores. Cualquier inconsistencia se registra debidamente, requiriendo una inspección adicional o un reemplazo. Este procedimiento garantiza el correcto funcionamiento de los interruptores y la seguridad del sistema eléctrico.
Recordatorio final de seguridad
Recuerde: El trabajo eléctrico es inherentemente peligroso y puede provocar lesiones graves, la muerte o daños materiales si se realiza incorrectamente. Esta guía es solo para fines educativos. Siempre:
- Consulte con un electricista autorizado para cualquier trabajo eléctrico.
- Obtenga los permisos adecuados según lo exijan los códigos locales.
- Siga todos los códigos y regulaciones eléctricas locales.
- Nunca intentes realizar trabajos que superen tu nivel de habilidad
- En caso de duda, contrate a un profesional
Fuentes de referencia
Optimización de la técnica de control adaptativo para PV-DSTATCOM integrado en la red
Preguntas Frecuentes (FAQ)
¿Cómo cablear un nuevo disyuntor?
El cableado de un disyuntor nuevo siempre incluye desconectar la alimentación principal, retirar la tapa del panel, conectar el cable negro vivo al terminal del disyuntor, conectar el neutro blanco a la barra de neutro y asegurar los cables blanco y negro. En este punto, se puede volver a colocar la tapa del panel y encender la alimentación.
¿Cómo coloco un disyuntor en la caja de disyuntores?
Comience apagando el interruptor principal. Retire la tapa del panel y seleccione una ranura disponible en el panel eléctrico. Conecte el cable negro de corriente del circuito derivado al terminal del interruptor y el cable blanco neutro a la barra de neutro. Fije el interruptor al panel eléctrico, vuelva a colocar la tapa y restablezca la alimentación.
¿Cuál es el propósito de un disyuntor?
Un disyuntor es un dispositivo de seguridad que ayuda a proteger los circuitos eléctricos contra sobrecargas y cortocircuitos. La imposibilidad de interrumpir la electricidad una vez detectada una falla puede causar riesgos como incendios o daños a los equipos.
¿Cómo puedo agregar un circuito más a un panel eléctrico?
Primero, seleccione el tipo de disyuntor adecuado, desconecte la alimentación principal e inserte el disyuntor en una ranura disponible en el panel de disyuntores. Después, conecte los cables del circuito al disyuntor y compruebe que esté bien fijado antes de volver a conectar la alimentación.
¿Qué más debería saber realmente sobre el cableado de disyuntores?
Al cablear los disyuntores, asegúrese de que los cables utilizados coincidan con el calibre requerido para el amperaje del disyuntor. Conecte el cable negro (activo) al terminal del disyuntor y el cable blanco (neutro) a la barra neutra. Tenga siempre presentes las medidas de seguridad y, si tiene alguna duda, consulte a un electricista.
¿Se puede reemplazar el disyuntor principal en el panel de disyuntores?
Sí, el interruptor principal se puede reemplazar en un panel de interruptores. Normalmente, se corta la alimentación, se retira la tapa, se extrae el interruptor antiguo y, a continuación, se instala y fija el nuevo en la caja. Se deben verificar las conexiones para asegurar que estén bien apretadas y que no se muevan antes de volver a colocar la tapa del panel.
¿Qué es un interruptor de circuito por falla a tierra?
Los interruptores de circuito por falla a tierra protegen contra descargas eléctricas verificando el equilibrio de corriente. Si se detecta un desequilibrio en una fracción de segundo, se corta la alimentación. Esta protección es esencial en zonas con presencia de agua.
¿Cómo cableo un nuevo circuito derivado?
Antes de cablear nuevos circuitos derivados, desconecte la alimentación. Conecte los cables correctos desde la caja de interruptores hasta la toma de corriente. Conecte el cable negro con corriente al interruptor, el cable neutro blanco a la barra de neutro y el cable desnudo a la barra de tierra del panel.
¿Cuál es la diferencia entre circuitos individuales y circuitos derivados?
En un circuito individual, puede haber una toma de corriente o un aparato; por el contrario, un circuito derivado tiene tomas de corriente o controla cargas. Un electricista doméstico debe tener en cuenta esta distinción, por lo que un circuito integrado nunca tendrá problemas de sobrecarga.
