La clasificación técnica de tensiones Afecta las graves consecuencias relativas al diseño, operación y mantenimiento inseguros de sistemas eléctricos en un entorno industrial. Una clasificación de voltaje o rango de valores es en realidad un término legal, y es imperativo que se cumplan los casos así establecidos para consideraciones de desempeño y mitigación de riesgos. Este blog pretende arrojar luz sobre estas clases de voltajes, abordando sus definiciones, aplicaciones y distinciones técnicas que separan una clase de otra. A los ingenieros, técnicos y cualquier persona involucrada en infraestructura eléctrica se les dará una comprensión fundamental del tema, en la que podrán basar sus decisiones para promover la confiabilidad del sistema. Continuar leyendo, ya que esta clasificación afecta a todo, desde dispositivos domésticos hasta operaciones industriales muy grandes.
¿qué es el voltaje?
El voltaje, o diferencia de potencial eléctrico, denota la medida de la energía potencial eléctrica entre dos puntos de un circuito. Fomenta el flujo de corriente eléctrica y se mide en voltios (V). En esencia, el voltaje es la fuerza que impulsa los electrones a través de un conductor, permitiendo el funcionamiento de dispositivos y sistemas eléctricos. Es un parámetro fundamental en la comprensión y diseño de circuitos eléctricos de todo tipo.
Definición de voltaje
El voltaje se define como la diferencia de potencial eléctrico entre dos puntos de un campo o circuito eléctrico, donde medimos la energía por unidad de carga pasada entre estos puntos para impulsar una corriente eléctrica. En resumen, el voltaje (V) tiene la unidad de trabajo (W) por carga (Q):
W significa trabajo o energía en julios, mientras que Q significa carga medida en culombios. La comprensión del voltaje es de suma importancia tanto en ingeniería eléctrica como en física porque mide la cantidad de energía proporcionada al mover cargas a través de un circuito. Los voltímetros se utilizan cuando el tipo de voltaje varía con respecto a situaciones de aplicación: voltaje directo (CC) y voltaje alterno (CA).
El papel de la tensión en los sistemas eléctricos
El voltaje es como la fuerza impulsora para cargar una partícula eléctrica en un circuito. Produce una diferencia de potencial de modo que la corriente fluye a través de conductores proporcionando la conversión de energía para alimentar dichos dispositivos y sistemas. El voltaje forma la columna vertebral de las operaciones del circuito, de modo que cuanto mayor sea el voltaje aplicado a un tipo particular de componente eléctrico, más eficientemente funcionará. Dependiendo de la tensión nominal, los dispositivos pueden usarse de forma segura y el funcionamiento será confiable. Un voltaje demasiado alto provocará sobrecalentamiento y daños, mientras que un voltaje demasiado bajo puede no proporcionar la operación deseada. El conocimiento de las clasificaciones de voltaje permite diseñar sistemas y asegura estabilidad en otras aplicaciones, que van desde la electrónica de bajo voltaje hasta las redes eléctricas de alto voltaje. Por lo tanto, el voltaje se convierte en la base sobre la cual se incorporan principios y esquemas de optimización de la ingeniería eléctrica.
Importancia del voltaje en la transmisión de energía
En resumen, el voltaje facilita enormemente la transmisión eficiente de energía a largas distancias. Las cargas están diseñadas para viajar bajo altos voltajes para que se puedan minimizar las pérdidas de transmisión. Esto se debe a que la pérdida de energía debido a la resistencia en los conductores es proporcional al cuadrado de la corriente (P=I²R). Si se duplica el voltaje para un cierto nivel de potencia, se reduce a la mitad la corriente y se reducirían drásticamente las pérdidas resistivas a lo largo de las líneas. Como consecuencia directa, en la red eléctrica se utilizan transformadores de alto voltaje: los transformadores elevadores en las estaciones de generación aumentan el voltaje para la transmisión; Los transformadores reductores en las subestaciones reducen el voltaje para una distribución segura a los consumidores. Desde el punto de vista del sistema, mantener el voltaje dentro de límites garantiza la estabilidad del sistema, evita el calentamiento de los aparatos y, a su vez, evita cortes de energía que socavan la confiabilidad y eficiencia de la red eléctrica.
Clasificaciones de voltaje
Las empresas de servicios públicos, sus tensiones, aplicaciones adversas, etc., se clasifican por motivos de estandarización y seguridad. Se dividen en términos generales en estas clases:
- Baja tensión (LV): Generalmente incluye voltajes de hasta 1000 voltios (1 kV). El sistema eléctrico de aplicaciones residenciales, comerciales e industriales de pequeña escala suele entrar en esta categoría.
- Voltaje Medio (MV): Va de 1 kV a 35 kV. Esta clase suele ser utilizada por grandes industrias y para la distribución de energía dentro de una región.
- Alta tensión (HV): Va de 35 kV a 230 kV. Las líneas de alta tensión se consideran la principal fuente de transmisión de electricidad a largas distancias.
- Voltaje extraalto (EHV): Se trata de tensiones superiores a 230 kV. Normalmente se utilizan para transmisión interestatal o internacional para disminuir las pérdidas de energía.
Nota: La clasificación ayuda a diseñar, operar y regular prácticas para sistemas de energía a fin de garantizar el desempeño adecuado de los sistemas de energía de acuerdo con los estándares de seguridad adoptados.
Descripción general de las clasificaciones de voltaje
Las clasificaciones de voltaje son muy cruciales para comprender el funcionamiento y aplicación de los sistemas de energía eléctrica, ya que dictan estándares de diseño, eficiencia y seguridad. A continuación se proporciona un análisis de cada uno.
Baja tensión (LV)
Los sistemas con voltajes de hasta 1 kV se denominan sistemas de bajo voltaje y se utilizan en aplicaciones residenciales, comerciales y pequeñas industriales. Los sistemas proporcionan iluminación, electrodomésticos y maquinaria de baja demanda. Los sistemas de BT priorizan la seguridad mediante el uso de equipos como disyuntores y aislamiento para evitar peligros.
Media tensión (MV)
Estos sistemas oscilan entre 1 kV y 35 kV y se utilizan principalmente en plantas industriales, grandes edificios comerciales y redes de distribución regionales. Los sistemas de VM suelen tener transformadores y aparamenta diseñados para una mayor demanda y confiabilidad.
Alto voltaje (HV)
El rango de altas tensiones de 35 kV a 230 kV está especialmente destinado a la transmisión de energía a larga distancia. Minimiza la pérdida de energía en largas distancias al reducir las pérdidas causadas por la resistencia en las líneas eléctricas. Los sistemas HV requieren mucho aislamiento y están muy regulados para garantizar la adecuada seguridad y estabilidad de la red.
Voltaje Extraalto (EHV)
Los voltajes EHV son aquellos superiores a 230 kV y se utilizan principalmente para interconectar redes eléctricas de modo que la energía se intercambie de una región a otra o a otro país. Estos sistemas están diseñados para transmitir cargas de energía pesadas mediante el uso de aislantes e infraestructura pesados para evitar interrupciones y garantizar un flujo de energía ininterrumpido.
Perspectiva clave: Estas clasificaciones facilitan la gestión organizada y la expansión de sistemas eléctricos modernos para mantener la eficiencia operativa, la seguridad y la sostenibilidad. Utilizando estándares de voltaje establecidos por la industria, los ingenieros diseñan la generación, distribución y consumo de energía para satisfacer eficazmente las demandas de energía en todo el mundo.
Diferencia entre voltaje bajo, medio y alto
Con rangos de voltaje, aplicaciones y consideraciones de seguridad utilizadas para clasificar los voltajes en categorías baja, media y alta, dichas distinciones son primordiales para el diseño y operación de sistemas eléctricos. Aquí hay un breve resumen:
| Nivel de voltaje | Rango de voltaje | Aplicaciones | Consideraciones de seguridad |
|---|---|---|---|
| Baja tensión (LV) | Hasta 1.000 voltios CA o 1.500 voltios CC | Industrias residenciales, comerciales y pequeñas. Cableado doméstico, sistemas de iluminación y pequeños motores | Menor peligro asociado; puede continuar sin aplicaciones de usuario final por consideraciones de seguridad |
| Media tensión (MV) | Entre 1.000 y 35.000 voltios | Distribución de energía eléctrica a distancias moderadas en plantas industriales, red municipal y grandes establecimientos comerciales | Requiere aislamiento especial, equipo de protección y procedimientos operativos estrictos debido al mayor riesgo |
| Alto voltaje (HV) | Por encima de los 35.000 voltios | Transmisión de electricidad a largas distancias a redes nacionales y regionales | Mayor riesgo de formación de arcos eléctricos y fallas de aislamiento; necesita salvaguardias estrictas y cumplimiento normativo |
Importante: Los ingenieros y técnicos suelen utilizar esta información de clasificación, lo que les ayuda a diseñar soluciones eléctricas adaptadas para cumplir con un conjunto específico de requisitos, al tiempo que equilibra la eficiencia, la seguridad y la escalabilidad.
Aplicaciones de Diferentes Niveles de Voltaje
La transmisión de energía y la oferta de energía varían según los niveles de voltaje necesarios, la eficiencia del sistema y los requisitos del usuario final. Las transmisiones de bajo voltaje tienen voltajes inferiores a 1000 voltios y están destinadas predominantemente a aplicaciones en edificios de poca altura, instalaciones comerciales e instalaciones industriales de pequeña escala para iluminación, calefacción, ventilación y aire acondicionado, y obras eléctricas. Dichos sistemas ponen énfasis en la seguridad y la economía.
Los sistemas de media tensión que oscilan entre 1.000 y 35.000 voltios se encuentran en una posición extremadamente importante y se utilizan en industrias de alto consumo como la infraestructura urbana y los sistemas de distribución. Mantienen un equilibrio entre reducir los altos voltajes de transmisión a otros adecuados para la distribución local, los portadores de eficiencia y confiabilidad.
Esto denota una versión fielmente traducida del original. Los sistemas de alta tensión de hasta 800 kV son necesarios para permitir una transmisión casi sin pérdidas de energía a largas distancias entre diferentes partes. Entre ellos se incluyen líneas de transmisión de redes eléctricas nacionales y regionales y la interconexión de plantas de energía renovable a gran escala. Para casos limitados de transmisión de energía a granel a larga distancia, también habría oportunidades para que la transmisión de energía de ultra alto voltaje (más allá de 800 kV) se utilice con la máxima eficiencia para la transmisión de electricidad a una vasta área geográfica. A diferencia de esa cara malévola, estas diferentes aplicaciones muestran la importancia de elegir el nivel de voltaje en los sistemas eléctricos.

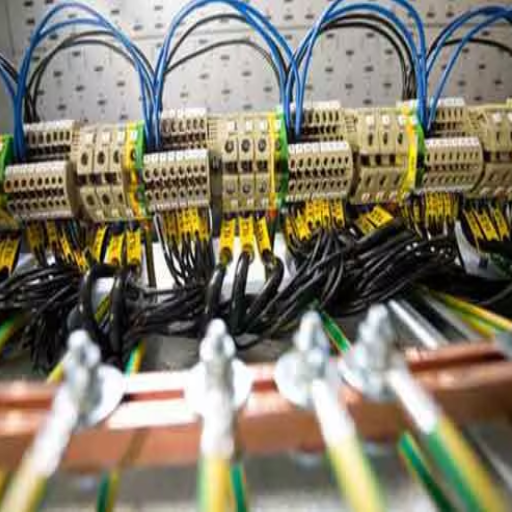

Sistemas de Baja Tensión
Generalmente llamados sistemas de bajo voltaje, los sistemas eléctricos que funcionan generalmente con un voltaje de hasta 1000 voltios CA o 1500 voltios CC se aplican esencialmente en empresas residenciales, comerciales e industriales que podrían incluir el arte de la iluminación, los electrodomésticos y los sistemas de redes de comunicación. Debido a su menor voltaje, son relativamente más seguros de manejar en comparación con los sistemas de mayor voltaje y, en segundo lugar, cumplen con las especificaciones de distribución de energía local e incentivos en la categoría de energía pequeña.
Características de la Baja Tensión
Los sistemas de menor voltaje garantizan un riesgo muy reducido de descarga eléctrica. Por lo tanto, pueden aplicarse con seguridad en entornos residenciales y comerciales. Estos sistemas funcionan a niveles de voltaje por debajo de un umbral definido (1000 voltios CA o 1500 voltios CC) según lo especificado por algunas normas de seguridad internacionales. Se centran especialmente en las siguientes características: eficiencia energética eléctrica a pequeña escala, fácil instalación y requisitos de aislamiento de baja calidad. Además, ciertas aplicaciones que abordan estos sistemas incluyen sistemas de seguridad, iluminación LED, controles HVAC y redes de comunicaciones de datos. Esta viabilidad económica y versatilidad forman el corazón de los sistemas de bajo voltaje, que a su vez se convierten en la columna vertebral del desarrollo de infraestructura contemporáneo.
Usos comunes en edificios residenciales y comerciales
Estos se están instalando en edificios residenciales y comerciales por su adaptabilidad y eficiencia. En configuraciones residenciales, estos sistemas se utilizan para iluminación LED, timbres, cámaras de seguridad del hogar y automatización del hogar, como dispositivos activados por voz y termostatos inteligentes, que ayudan a ahorrar energía y agregar más funcionalidad y seguridad.
En los edificios comerciales, los sistemas de bajo voltaje se implementan ampliamente en cableado estructurado para redes de datos y comunicaciones, sistemas de intercomunicación, sistemas de control de acceso y controles avanzados de HVAC. Estos sistemas garantizan que los grandes sistemas de seguridad, como alarmas contra incendios y cámaras de vigilancia, cumplan con los estándares. Otras aplicaciones incluyen iluminación energéticamente eficiente y automatización de edificios, que en conjunto realizan recortes significativos en los gastos operativos en entornos comerciales.
Tipos de Cables y Transformadores de Bajo Voltaje
Los cables y transformadores de baja tensión son imprescindibles para los sistemas eléctricos y de comunicaciones, ya que su capacidad de tensión suele ser inferior a 1.000 voltios. Siendo así, sirven para suministrar energía a dispositivos y sistemas a nivel de seguridad y eficiencia. Los principales tipos de cables de baja tensión son los cables de par trenzado, los cables coaxiales y los cables de fibra óptica:
- Cables de par trenzado: Aplicados principalmente con fines de telecomunicaciones y redes, estos cables tienen dos conductores retorcidos para reducir la interferencia electromagnética, soportando así la transmisión de datos a distancias cortas a medias. Algunos ejemplos son los cables Cat5e y Cat6 empleados en redes Ethernet.
- Cables coaxiales: Estos cables poseen un conductor central rodeado de aislamiento, blindaje y una capa protectora exterior, comúnmente utilizado en sistemas de televisión por cable (CATV), conexiones a Internet u otros tipos de transmisión por radiofrecuencia. Un muy buen nivel de capacidad de blindaje garantiza que el cable mantenga la integridad de la señal en entornos muy ruidosos.
- Cables de fibra óptica: Estos cables utilizan hebras de vidrio o plástico para enviar datos como señales luminosas. Los cables de fibra óptica con su enorme ancho de banda y baja latencia son adecuados para las redes de comunicación de alta velocidad actuales, que comprenden redes troncales de Internet y transferencias de datos de larga distancia.
El siguiente texto describe algunos usos de los transformadores de baja tensión: los transformadores reductores reducen los niveles de tensión para alimentar sistemas de luz LED o aparatos electrónicos más pequeños, y los transformadores de aislamiento se utilizan para mejorar la seguridad eléctrica en circuitos sensibles. Son equipos sofisticados capaces de realizar procesos de mayor nivel de acuerdo con diferentes requisitos para garantizar la confiabilidad del rendimiento tanto en aplicaciones comerciales como industriales.

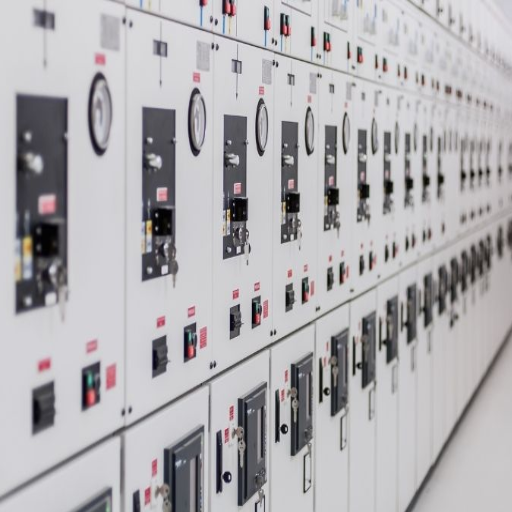

Sistemas de Media Tensión
Operando dentro del espectro de 1 kV a 35 kV, el sistema de media tensión es una de las distribuciones de energía utilizadas en entornos industriales, comerciales y de servicios públicos. Estos sistemas están configurados para la transferencia eficiente de energía para aplicaciones de media distancia, donde la reducción de la pérdida de energía es, por un lado, y los requisitos de aislamiento son, por el otro. Estos incluyen aparamenta, disyuntores, transformadores y relés de protección, todos los cuales están desarrollados para funcionar bien, pero siendo la seguridad la máxima prioridad. Los sistemas de media tensión son de suma importancia para una infraestructura confiable y son capaces de soportar diferentes demandas de carga.
Definición de Media Tensión
La media tensión se refiere básicamente a tensiones eléctricas que oscilan entre 1 kV y 52 kV, dependiendo de las normas regionales y directrices de aplicación definidas, por ejemplo, por el IEC o el IEEE. Este rango de voltaje permite la distribución crucial de energía eléctrica desde sistemas de transmisión que operan a voltajes más altos hasta aplicaciones de usuario de menor voltaje. Los sistemas de media tensión están calificados para funcionar en entornos industriales, comerciales y de servicios públicos, lo que permite una entrega eficiente de energía y al mismo tiempo minimiza técnicamente las pérdidas de energía y garantiza la seguridad gracias a las medidas superiores de aislamiento y protección. Por lo tanto, una clasificación y clasificación correctas según los estándares regionales es de suma importancia en lo que respecta al funcionamiento fluido y seguro de los equipos de media tensión en diversas aplicaciones.
Media Tensión en Instalaciones Industriales
Los sistemas de media tensión (MV) en las industrias son muy importantes; alimentan maquinaria pesada, líneas de producción y sistemas auxiliares. En términos generales, dependiendo de los estándares y aplicabilidad regionales, la media tensión está entre 1 y 35 kV. Sirven para transmitir energía de manera eficiente a través de grandes instalaciones y al mismo tiempo evitan las pérdidas de energía que se habrían producido durante la distribución a larga distancia. Con aparamenta, transformadores y disyuntores de media tensión, pueden controlar, proteger y distribuir la energía eléctricamente con alta confiabilidad.
Para una mayor seguridad y un funcionamiento duradero de un sistema determinado, es necesario optar por un aislamiento avanzado como el gas SF6 o la técnica de aislamiento al vacío. De hecho, los entornos industriales a menudo requieren equipos especializados de media tensión que puedan tolerar condiciones ambientales severas, incluidas temperaturas bajas o extremadamente altas, vibraciones intensas, polvo o depósitos químicos. El cumplimiento de las normas IEC 62271 e IEEE garantizará el mejor rendimiento y seguridad para los equipos, así como para la vida humana, siendo el mantenimiento y la supervisión igualmente importantes para garantizar el funcionamiento ininterrumpido de cualquier operación industrial.
Consideraciones sobre distribución de energía y subestaciones
La eficacia de la distribución de energía en las redes de subestaciones depende del diseño exacto, la integración de alta tecnología y el cumplimiento de las normas legales. En general, las consideraciones clave son el análisis del flujo de carga para la distribución de energía con eficiencia, el cálculo de la corriente de falla para preservar la integridad del sistema y las técnicas de conexión a tierra para la seguridad tanto del personal como del equipo. De hecho, la subestación eléctrica moderna está equipada con sistemas de automatización y monitoreo que realizan diagnósticos en tiempo real para ayudar a reducir el tiempo de inactividad por fallas. Por lo tanto, la selección del equipo de conmutación debe basarse en los niveles de voltaje y la capacidad de eliminar fallas de cualquier corriente de falla que pueda surgir. Los parámetros del transformador deben diseñarse según la demanda de carga y considerar las pérdidas, mientras que el diseño espacial dentro de la subestación debe adaptarse para facilitar el mantenimiento, las disposiciones de enfriamiento y la futura ampliación. Mediante la aplicación de estos puntos más finos, se puede aumentar significativamente la confiabilidad y eficiencia operativa de la distribución de energía.

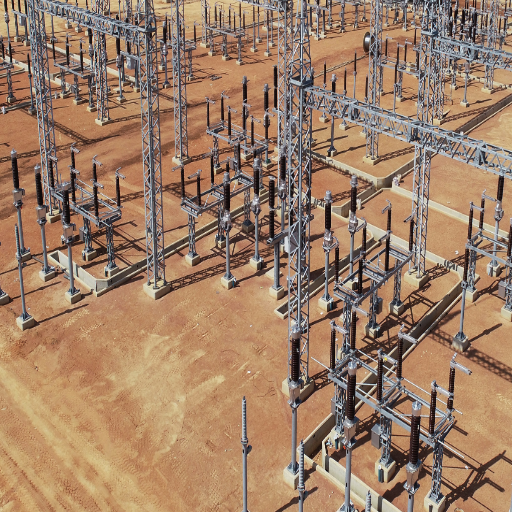

Sistemas de Alta Tensión
Los sistemas de alto voltaje deben contar con estrictos requisitos de seguridad para garantizar su vida operativa y la seguridad del personal. Se deben utilizar herramientas aisladas y se deben seguir los procedimientos de bloqueo/etiquetado (LOTO). El mantenimiento de las distancias libres es otra precaución de seguridad clave. Los equipos deben revisarse diariamente para detectar desgaste y daños para evitar fallas. Los operadores deben estar completamente capacitados para la tarea y usar EPP diseñados para su trabajo bajo alto voltaje. Esto minimizará eficazmente los riesgos derivados de riesgos eléctricos.
Comprender el alto voltaje
Alto voltaje es el término utilizado para clasificar una corriente eléctrica mucho mayor que la que se encuentra en los circuitos domésticos. Entre el inicio y la consideración se encuentra el límite de que los niveles de voltaje superiores a 1.000 voltios para corriente alterna (CA) y los superiores a 1.500 voltios para corriente continua (CC) se clasifican como alto voltaje. Dependiendo de algunos factores, el alto voltaje puede colocarse dentro de un límite y aplicarse igualmente en usos industriales, ingeniería de transmisión de energía para sistemas de transmisión total y grandes obras de ingeniería energética porque se considera transmisión de electricidad con alta eficiencia en líneas de transmisión largas y pérdidas mínimas.
Las consideraciones clave en los sistemas de alto voltaje son el aislamiento, la seguridad, el diseño de equipos y las posibles tensiones eléctricas. Los materiales aislantes deben resistir estos campos eléctricos elevados y no permitir ningún arco, mientras que dispositivos como disyuntores y transformadores pueden aplicarse para la protección y regulación del flujo de energía. La seguridad es de suma preocupación y, por lo tanto, debe cumplir con prácticas internacionales como IEC 60071, que incluye la coordinación de voltajes, y ANSI/NFPA 70E, que cubre la seguridad eléctrica en el lugar de trabajo. La conexión a tierra clara y el conocimiento de las corrientes de falla son primordiales para daños y operaciones seguras bajo alto voltaje.
Alta Tensión en Centrales Eléctricas y Transmisión
El sistema de alto voltaje ha sido la columna vertebral para transferir energía eléctrica de manera eficiente a largas distancias y minimizar cualquier pérdida de energía. Normalmente, los voltajes en las líneas de transmisión de alto voltaje se encuentran entre 69 kV y 765 kV. Las centrales eléctricas generan electricidad a voltajes más bajos, que luego se intensifican a través de transformadores para minimizar las pérdidas resistivas durante la transmisión. En el extremo receptor del sistema de transmisión, una subestación reduce el voltaje para permitir su distribución segura a los consumidores.
En cuanto a confiabilidad y eficiencia, se establecen tecnologías de sistemas de transmisión de alto voltaje para dar servicio a aparamenta aislada en gas, considerada adecuada para áreas urbanas densas debido a su compacidad y menor mantenimiento. Los sistemas HVDC también son una buena mejora hacia la eficiencia, ya que permiten la transferencia masiva de energía con menos pérdidas en distancias más largas en comparación con los sistemas de CA.
Los protocolos de mantenimiento y seguridad son de suma importancia para entornos de alta tensión. Los equipos de protección, desde los relés hasta los disyuntores y la coordinación del aislamiento, evitan que no se completen y, por lo tanto, se encargan del riesgo. Los captadores para IEEE C37 para pruebas de disyuntores y más allá, junto con un sistema de monitoreo mejorado, proporcionan abrazaderas para la integridad operativa y reducen el tiempo de inactividad al mínimo. La gestión y el control de la red han tenido que evolucionar, en paralelo con la evolución continua de la tecnología de estatores y convertidores y la creciente demanda de energía, de modo que las redes de alto voltaje puedan acomodar fuentes de energía renovables con flujos de energía intermitentes.
Medidas de Seguridad para Sistemas de Alta Tensión
Requisitos críticos de seguridad:
La seguridad del sistema de alto voltaje es una cuestión de máxima prioridad ya que pueden ocurrir daños al equipo, cortes de energía o posibles lesiones. En sistemas seguros, el principio de control de la corriente de falla mediante una conexión a tierra adecuada se vuelve primordial. Otros incluyen el mantenimiento del aislamiento para evitar averías dieléctricas y la aplicación de EPP, como guantes de goma o trajes contra arco eléctrico. Una vez que se ha abordado la seguridad, es necesario realizar evaluaciones de riesgos periódicamente, identificando peligros potenciales y estableciendo estrategias para mitigarlos, por ejemplo, enclavamientos de seguridad o procedimientos de bloqueo/etiquetado. Esto no sólo aumenta la confiabilidad operativa del sistema sino que también mejora la seguridad del operador. La capacitación adicional del personal en las últimas tecnologías, como monitoreo de descargas parciales o imágenes térmicas para la detección de fallas, promueve la seguridad del sistema y la eficiencia operativa. De vez en cuando también se realizan auditorías sistemáticas y controles de cumplimiento para garantizar el funcionamiento de las redes de alto voltaje hasta que se mantengan los estándares de seguridad.
Análisis comparativo de niveles de tensión
Los sistemas de tensión se clasificaron en términos generales en tres niveles, dependiendo de la aplicación y las condiciones de operación. Generalmente se considera que los sistemas de baja tensión funcionan hasta 1 kV y se utilizan en instalaciones residenciales, comerciales e industriales ligeras donde la seguridad y la fácil instalación son importantes. Los sistemas de media tensión, situados entre 1 kV y 35 kV, se aplican mediante plantas industriales y redes de generación-distribución locales, lo que proporciona una potencia algo superior a la que podría soportar el aislamiento y el mantenimiento. Se requieren sistemas superiores a 35 kV para la transmisión de energía a larga distancia con aplicaciones industriales asociadas, para reducir las pérdidas de transmisión en la medida de lo posible. Por lo tanto, cada nivel de voltaje se ajusta a condiciones operativas específicas.
Comprender las diferencias entre media y baja tensión
El término media tensión normalmente se refiere a sistemas eléctricos que funcionan en el rango de 1kV a 35kV. Por lo general, el bajo voltaje se utiliza para describir voltajes inferiores a 1kV, normalmente cualquier valor inferior a los 400/230 V que se encuentran en un sistema de alimentación de CA. El voltaje medio generalmente se encuentra en plantas industriales, pequeñas redes de distribución y subestaciones, donde el voltaje más alto permite una transferencia eficiente de energía a distancias moderadas. Por otro lado, el bajo voltaje se utiliza para actividades residenciales, comerciales e industriales más pequeñas, mientras que los electrodomésticos, la iluminación y los equipos funcionan a este voltaje.
Instalar estándares más altos de aislamiento, ubicación, paisaje de sala y diseño es lo que hace que esta sea la diferencia crítica. Ser de niveles de voltaje más altos significa que los voltajes medios deben tener estándares de aislamiento, protección contra arco eléctrico y seguridad que sean más sólidos para poder soportar los mayores riesgos involucrados. Además, los gastos de mantenimiento e instalación de equipos a niveles de media tensión aumentan desproporcionadamente. Los sistemas de baja tensión, al ser más sencillos y económicos, prevén un mantenimiento sin obstrucciones. El rango de tensión entre estos sistemas depende de la carga operativa, la distancia de transferencia de energía y los requisitos particulares establecidos por la infraestructura eléctrica.
Impacto en los sistemas de energía y la eficiencia
A mi modo de ver, el impacto en los sistemas de energía y la eficiencia dependería en gran medida de la selección muy cuidadosa de los niveles de voltaje de acuerdo con los requisitos operativos. Los sistemas de media tensión transmitirán energía de manera eficiente a largas distancias con menores pérdidas en la línea, pero tendrán los costos de un mejor aislamiento, equipo y seguridad. Mientras tanto, los sistemas de bajo voltaje presentan una menor eficiencia con la transmisión a larga distancia, mientras que son más prácticos y rentables para aplicaciones locales. Por supuesto, depende en gran medida de la forma de equilibrar la eficiencia con el costo y la complejidad, el enfoque que se considera mejor para un sistema eléctrico en particular.
Tendencias futuras en clasificaciones de tensión y energías renovables
Junto con la incorporación de fuentes renovables y el desarrollo de redes inteligentes, los cambios en las clasificaciones de voltaje han evolucionado. Los sistemas HVDC son cada vez más populares como forma de transmitir energía de manera eficiente a distancias muy largas, especialmente desde fuentes de energía renovables distantes, como parques eólicos marinos o plantas solares. Pierde menos energía y proporciona más estabilidad, convirtiéndose así en un activo muy importante para la modernización de la infraestructura energética.
Los sistemas de CC de media tensión (MVDC) también están surgiendo como una respuesta capaz para redes de energía renovable localizadas que distribuyen energía de manera eficiente en aplicaciones de microrredes y áreas urbanas. Estos sistemas están diseñados para hacer frente a la naturaleza fluctuante de la generación de energía a partir de energías renovables y, al mismo tiempo, proporcionar una entrega constante.
Las tendencias futuras esperan que se utilicen materiales y tecnologías avanzados, como superconductores y electrónica de potencia, para optimizar el voltaje y la eficiencia de la transmisión. La integración de tecnologías digitales, incluidos dispositivos habilitados para IA e IoT, está ayudando a regular dinámicamente el voltaje y equilibrar la energía de manera eficiente en todas las redes.
Esta innovación continua en las clasificaciones de voltaje es necesaria para satisfacer la creciente demanda de energía limpia, pero también para abordar desafíos técnicos como la variabilidad y confiabilidad de la red. En ese sentido, estos desarrollos permiten la integración de sistemas de energía renovable en la infraestructura eléctrica existente hacia iniciativas de sostenibilidad a escala global.
Resumen: Conclusiones clave sobre las clasificaciones de voltaje
Comprender las clasificaciones de voltaje es fundamental para el diseño, operación y mantenimiento de sistemas eléctricos en todas las escalas, desde aplicaciones residenciales hasta redes eléctricas masivas. Esta guía completa ha explorado las distinciones críticas entre sistemas de voltaje bajo, medio, alto y extraalto, cada uno de los cuales tiene propósitos únicos en nuestra infraestructura eléctrica moderna.
Sistemas de baja tensión (hasta 1 kV) forman la base de las aplicaciones eléctricas cotidianas, alimentando nuestros hogares, edificios comerciales y pequeñas operaciones industriales con énfasis en la seguridad y la accesibilidad. Su diseño relativamente simple y su perfil de menor riesgo los hacen ideales para aplicaciones de usuario final donde la interacción humana es frecuente.
Sistemas de media tensión (1 kV a 35 kV) cerrar la brecha entre generación y consumo, sirviendo como caballos de batalla de instalaciones industriales y redes de distribución regionales. Estos sistemas equilibran la necesidad de una transferencia de energía eficiente a distancias moderadas con consideraciones prácticas de costo, seguridad y mantenimiento.
Sistemas de alta tensión (35 kV a 230 kV) permiten la transmisión de larga distancia que hace posibles las redes eléctricas modernas. Al minimizar las pérdidas resistivas a través de la relación P=I²R, estos sistemas garantizan que la electricidad generada en las centrales eléctricas llegue a los consumidores de manera eficiente, independientemente de la distancia.
Sistemas de tensión extraalta (por encima de 230 kV) representan el pináculo de la tecnología de transmisión, facilitando el intercambio de energía interestatal e internacional y minimizando al mismo tiempo las pérdidas de energía al mínimo absoluto. Estos sistemas son esenciales para la interconexión de la red y la integración de fuentes de energía renovables a gran escala.
La clasificación y aplicación adecuadas de los niveles de voltaje impactan directamente la eficiencia, seguridad, confiabilidad y rentabilidad del sistema. Los ingenieros y técnicos deben considerar cuidadosamente las clasificaciones de voltaje al diseñar soluciones eléctricas, teniendo en cuenta factores como la distancia de transmisión, los requisitos de carga, los estándares de seguridad, las necesidades de mantenimiento y el cumplimiento normativo.
De cara al futuro, la evolución de las clasificaciones de voltaje continúa junto con la integración de fuentes de energía renovables y tecnologías de redes inteligentes. Las innovaciones en sistemas HVDC, redes de CC de media tensión, superconductores y sistemas de control digital están remodelando nuestra forma de pensar sobre la optimización del voltaje y la transmisión de energía. Estos avances son cruciales para satisfacer la creciente demanda de energía limpia y al mismo tiempo mantener la estabilidad y confiabilidad de la red.
Ya sea que sea un ingeniero que diseña sistemas eléctricos, un técnico que mantiene la infraestructura eléctrica o un profesional que busca comprender los fundamentos eléctricos, el conocimiento de las clasificaciones de voltaje es indispensable. Esta comprensión permite la toma de decisiones informadas que promueven la confiabilidad del sistema, la eficiencia operativa y, lo más importante, la seguridad del personal y los equipos.
Guía de referencia rápida: resumen de clasificación de voltaje
| Clasificación | Rango de voltaje | Usos primarios | Características clave |
|---|---|---|---|
| Baja tensión (LV) | Hasta 1 kV CA / 1,5 kV CC | Residencial, comercial, pequeña industrial | Alta seguridad, fácil instalación, bajo costo |
| Media tensión (MV) | 1 kV a 35 kV | Instalaciones industriales, distribución regional | Eficiencia equilibrada, requisitos de seguridad moderados |
| Alto voltaje (HV) | 35 kV până la 230 kV | Transmisión de larga distancia, redes nacionales | Alta eficiencia, estrictos protocolos de seguridad |
| Voltaje extraalto (EHV) | Por encima de 230 kV | Transmisión interestatal/internacional | Pérdidas mínimas, máxima eficiencia |
Consideraciones importantes para los profesionales eléctricos
- Priorice siempre la seguridad: La clasificación de voltaje se correlaciona directamente con los requisitos de seguridad. Los voltajes más altos exigen protocolos de seguridad, equipos especializados y personal capacitado más estrictos.
- Comprender el cumplimiento normativo: Las diferentes regiones tienen estándares específicos (IEC, IEEE, ANSI, NFPA) que rigen las clasificaciones de voltaje. Asegúrese de que sus diseños y operaciones cumplan con las regulaciones aplicables.
- Considere el costo total de propiedad: Si bien los sistemas de bajo voltaje tienen costos iniciales más bajos, los sistemas de voltaje medio y alto pueden ofrecer una mejor eficiencia a largo plazo para aplicaciones apropiadas.
- Plan de Mantenimiento: Los sistemas de mayor voltaje requieren procedimientos de mantenimiento más especializados y personal calificado. Tenga esto en cuenta en el diseño del sistema y la planificación operativa.
- Evalúe los requisitos de carga con precisión: La selección adecuada del nivel de voltaje depende de una evaluación precisa de las demandas de carga actuales y futuras, las distancias de transmisión y los requisitos de eficiencia.
- Manténgase actualizado con la tecnología: Los avances en la electrónica de potencia, las tecnologías de redes inteligentes y la integración de energías renovables continúan evolucionando en las aplicaciones de clasificación de voltaje.
- Implementar un aislamiento adecuado: Los requisitos de aislamiento aumentan con los niveles de voltaje. Asegúrese de que los materiales y diseños cumplan o superen las especificaciones para la clase de voltaje.
- Diseño para escalabilidad: Considere las necesidades futuras de expansión al seleccionar niveles de voltaje y diseñar infraestructura eléctrica.
- Monitorear el rendimiento del sistema: El monitoreo y diagnóstico regulares ayudan a mantener la eficiencia del sistema, identificar problemas potenciales y garantizar una operación segura continua.
- Invierta en formación: Asegúrese de que todo el personal que trabaja con sistemas eléctricos reciba la capacitación adecuada para los niveles de voltaje que encuentre.
Conclusión: el papel crítico de las clasificaciones de voltaje
Las clasificaciones de voltaje representan mucho más que categorizaciones arbitrarias: son principios organizativos fundamentales que garantizan el funcionamiento seguro, eficiente y fiable de los sistemas eléctricos en todo el mundo. Desde los circuitos de bajo voltaje que alimentan nuestros teléfonos inteligentes y electrodomésticos hasta las líneas de transmisión de voltaje extra alto que abarcan continentes, cada clasificación tiene un propósito específico en nuestra infraestructura eléctrica interconectada.
Las distinciones entre sistemas de voltaje bajo, medio, alto y extraalto informan todos los aspectos de la ingeniería eléctrica: selección de componentes, protocolos de seguridad, requisitos de aislamiento, procedimientos de mantenimiento y cumplimiento normativo. Comprender estas clasificaciones permite a los ingenieros y técnicos tomar decisiones informadas que equilibren prioridades competitivas de eficiencia, costo, seguridad y rendimiento.
A medida que avanzamos hacia un futuro cada vez más dependiente de fuentes de energía renovables y tecnologías de redes inteligentes, la importancia de las clasificaciones de voltaje no hace más que crecer. Nuevas aplicaciones como la transmisión HVDC, las microrredes MVDC y los sistemas de voltaje ultraalto para compartir energía transcontinental demuestran la evolución continua de la tecnología de voltaje. Estas innovaciones se basan en los principios fundamentales establecidos por las clasificaciones de voltaje tradicionales y al mismo tiempo traspasan los límites de lo que es posible en la transmisión y distribución de energía.
Para los profesionales que trabajan en infraestructuras eléctricas, ya sea diseñando nuevos sistemas, manteniendo los existentes o planificando futuras ampliaciones, es indispensable un conocimiento profundo de las clasificaciones de voltaje. Este conocimiento constituye la base para la creación de sistemas eléctricos que no sólo sean funcionales y eficientes, sino también seguros y sostenibles para las generaciones venideras.
El viaje a través de las clasificaciones de voltaje revela la elegante complejidad de los sistemas eléctricos modernos y la cuidadosa ingeniería necesaria para entregar energía de manera segura y eficiente desde la generación hasta el consumo. A medida que la tecnología siga avanzando y las demandas de energía evolucionen, estas clasificaciones fundamentales seguirán siendo herramientas esenciales para gestionar nuestro futuro eléctrico.
