Introducción a THHN y XHHW
Dos tipos de cable de uso común en los sectores residencial, comercial e industrial son el THHN (acero termoplástico recubierto de nailon resistente a altas temperaturas) y el XHHW (acero reticulado resistente a altas temperaturas). El THHN tiene aislamiento termoplástico con recubrimiento de nailon, es ligero, económico y está diseñado para interiores secos. Por otro lado, el XHHW tiene aislamiento de polietileno reticulado (XLPE), lo que lo hace más flexible, duradero y resistente a la humedad; por lo tanto, ideal para instalaciones tanto húmedas como secas. Ambos cables cumplen con las normas de seguridad eléctrica, pero su uso se optimiza en función de las condiciones ambientales y el rendimiento.
¿Qué es THHN Wire?
El cable para construcción se utiliza ampliamente en entornos residenciales, comerciales e industriales. Posee un aislamiento termoplástico que soporta altas temperaturas, en particular 90 °C en lugares secos y 75 °C en lugares húmedos. El recubrimiento de nailon aumenta su resistencia a la abrasión, los productos químicos y el aceite. Los conductores THHN se utilizan principalmente para cableado general en alimentadores y circuitos derivados, donde la economía y la fiabilidad son fundamentales. Estos cables cumplen con códigos eléctricos muy estrictos, como las normas UL y NEC, y están disponibles en varios calibres y colores para satisfacer diferentes requisitos de aplicación. Sin embargo, debido a que su aislamiento es más delgado que el de otros tipos (por ejemplo, XHHW), solo es adecuado para condiciones secas o relativamente húmedas, y no para entornos hostiles o muy húmedos.
90 ° C / 75 ° CClasificación de temperatura THHN: Lugares secos / Lugares húmedos
¿Qué es un cable XHHW?
El cable XHHW es un cable para construcción con aislamiento de polietileno reticulado, acrónimo que significa Cable Reticulado de Alta Resistencia al Calor. Está diseñado para aplicaciones en lugares que requieren alta resistencia al calor y la humedad. El cable XHHW es apto para ambientes húmedos o secos y ofrece mucha más durabilidad que uno fabricado con THHN debido a su aislamiento más grueso. Este cable se utiliza principalmente en instalaciones comerciales e industriales para sistemas de conductos, circuitos de alimentación o circuitos derivados. Su aislamiento le confiere una gran resistencia a la abrasión, flexibilidad y durabilidad, lo que lo hace ideal para condiciones de operación exigentes, cumpliendo además con normas rigurosas como UL, NEC y ASTM.
Aplicaciones comunes de THHN y XHHW
El cable THHN se utiliza en ambientes secos, donde su recubrimiento de nailon ofrece resistencia al aceite y la gasolina. Se emplea principalmente en cableado interior, sistemas de conductos y circuitos de control en espacios comerciales e industriales. Su delgado aislamiento resulta ventajoso en instalaciones compactas con espacio limitado para conductos, lo que permite un diseño e instalación económicos y flexibles.
En cambio, los cables con aislamiento XHHW están diseñados para distintos tipos de entornos húmedos o exteriores y requieren alta resistencia a la humedad y a la temperatura, propiedades que proporciona dicho aislamiento. Entre las instalaciones comunes se incluyen circuitos de alimentación subterráneos, distribución de energía y numerosas aplicaciones donde el cable está expuesto a la luz solar directa y a fuertes tensiones. El aislamiento XHHW también es preferible en entornos que exigen mayor rigidez dieléctrica y menor pérdida de energía. Ambos tipos de cable se fabrican para cumplir con estrictas normas de seguridad y rendimiento, lo que garantiza su funcionamiento fiable en una amplia gama de aplicaciones diversas.

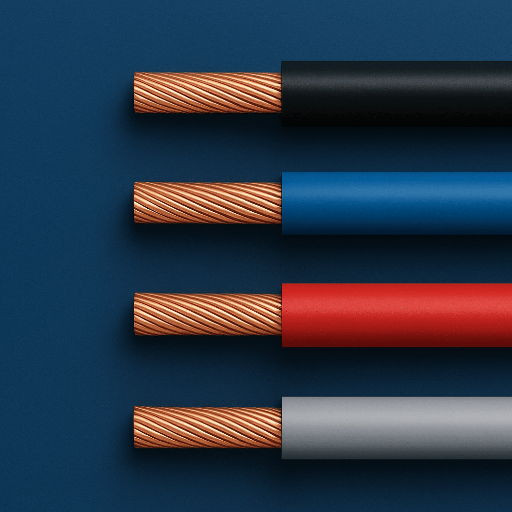

Análisis comparativo: THHN vs XHHW
Aunque tanto el THHN como el XHHW pertenecen a categorías de cables eléctricos de uso común, difieren en sus características físicas y aplicaciones esenciales. El THHN, con un aislamiento ligeramente más delgado, es ideal para instalaciones en interiores y entornos controlados, pero no ofrece gran resistencia a la humedad ni a las temperaturas extremas. Por otro lado, el XHHW es una generación de cable diseñada para ofrecer una resistencia excepcional a la humedad, un aislamiento grueso y una gran resistencia a la temperatura, lo que lo hace apto para aplicaciones en exteriores y para enterramiento directo. El THHN es una opción más económica y se utiliza habitualmente en trabajos eléctricos cotidianos, mientras que el XHHW se prefiere para entornos exigentes donde las condiciones ambientales son un factor importante.
| Característica | Cable THHN | Cable XHHW |
|---|---|---|
| Nombre completo | Termoplástico recubierto de nailon resistente a altas temperaturas | Alambre reticulado de alta resistencia al calor |
| Tipo de aislamiento | PVC termoplástico con revestimiento de nailon | Polietileno reticulado (XLPE) |
| Clasificación de temperatura (en seco) | 90 ° C | 90 ° C |
| Clasificación de temperatura (húmedo) | 75 ° C | 75 °C (90 °C para XHHW-2) |
| Resistencia a la humedad | Limitado – apto para condiciones secas a húmedas | Excelente: apto para lugares húmedos y secos. |
| Espesor de aislamiento | Disolvente | Más grueso |
| Flexibilidad | Flexible y fácil de instalar | Mayor flexibilidad gracias al aislamiento XLPE |
| Costo | Menor costo: opción económica | Mayor coste debido a un aislamiento superior. |
| Resistencia UV | Malo – se degrada con la exposición prolongada a los rayos UV | Mejor resistencia a los rayos UV |
| Durabilidad | Ideal para entornos controlados. | Excelente – superior para condiciones extremas |
| Mejores aplicaciones | Cableado interior, sistemas de conductos, circuitos de control | Instalaciones subterráneas, aplicaciones en exteriores, zonas húmedas |
| Cumplimiento de Normas | UL, NEC | UL, NEC, ASTM |
Propiedades físicas y composición.
Los cables THHN (con aislamiento termoplástico de PVC resistente a altas temperaturas y recubierto de nailon) están fabricados con un conductor de cobre o aluminio y una capa aislante de PVC termoplástico, recubierta a su vez por una fina funda de nailon. Esta construcción los hace flexibles y fáciles de instalar. Sin embargo, el PVC tiende a degradarse con la exposición prolongada a la humedad o a temperaturas extremas, lo que reduce ligeramente la resistencia de este cable.
El aislamiento de cables XHHW (reticulado, resistente al calor y al agua), por el contrario, se caracteriza por su aislamiento XLPE, más grueso y resistente que el PVC. El XLPE ofrece protección contra el calor, el agua y la abrasión, por lo que resulta idóneo para entornos exteriores y subterráneos. La reticulación confiere al material una mayor termoestabilidad, permitiéndole soportar temperaturas más elevadas y un buen rendimiento en condiciones extremas.
En cuanto a su composición, la principal diferencia entre ambos materiales influye directamente en sus propiedades físicas y áreas de aplicación. Si bien el THHN es más ligero y económico, el XHHW es más resistente y duradero en entornos exigentes.
Aislamiento y conductividad
El aislamiento THHN puede ser la mejor opción en áreas industriales donde se requiere aislamiento a altas temperaturas. El aislamiento termoplástico con revestimiento de nailon ofrece buena resistencia química y a la abrasión. El aislamiento XHHW, por otro lado, está fabricado con polietileno reticulado, lo que proporciona mayor resistencia al calor, a los productos químicos y a la humedad, por lo que se utiliza principalmente en ambientes exteriores húmedos.
La conductividad caracteriza la capacidad de transmisión de una corriente eléctrica y depende principalmente del material conductor, normalmente cobre o aluminio. Sin embargo, en su fabricación, los cables THHN y XHHW, zonificados para metales de alta conductividad, poseen propiedades aislantes que contribuyen a su rendimiento al prevenir la generación de calor y el consiguiente desperdicio de energía. Estos cables se utilizan principalmente en aplicaciones generales de interior; los cables XHHW se instalan en instalaciones exigentes donde se requieren mayor durabilidad y rendimiento eléctrico. Estas diferencias garantizan que los cables se seleccionen según las necesidades específicas de cada aplicación y las condiciones ambientales.
Durabilidad y Resistencia Ambiental
La durabilidad ambiental también difiere notablemente entre el cable THHN y el cable XHHW. Los cables THHN cuentan con aislamiento termoplástico recubierto de nailon, lo que los hace resistentes a la abrasión, los aceites y los productos químicos, siendo así adecuados para su uso en interiores o en entornos con exposición limitada a dichos elastómeros. Sin embargo, su aislamiento es propenso a la degradación tras una exposición prolongada a la luz ultravioleta (UV) y la humedad; por lo tanto, estos cables están diseñados para instalarse dentro de un conducto cuando se colocan en exteriores.
Los cables XHHW cuentan con aislamiento XLPE, que ofrece una mayor resistencia a la humedad, el calor y los elementos corrosivos. Por lo tanto, son ideales para uso en exteriores, conductos subterráneos e instalaciones donde las temperaturas y las condiciones ambientales pueden ser extremas. El XLPE, a su vez, ofrece una mejor protección contra la degradación por rayos UV y el envejecimiento térmico, lo que prolonga la vida útil del cableado en condiciones adversas. En consecuencia, cuanto mayor sea la temperatura ambiente o más exigente el entorno, la elección entre cables THHN y XHHW deberá basarse, en última instancia, en las necesidades específicas.

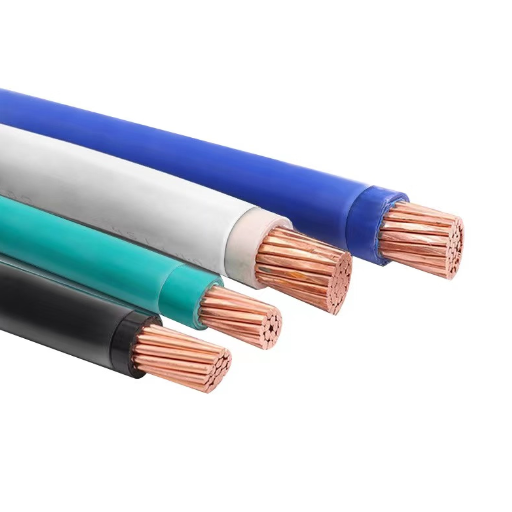

Consideraciones sobre el cableado para THHN y XHHW
Las condiciones ambientales influyen en la elección entre los dos tipos de cable. El cable THHN es apto para lugares secos o húmedos donde la temperatura no supere los 90 °C. Es un tipo de cable de uso general muy común para instalaciones dentro de conductos en ambientes interiores controlados.
El cable XHHW es más duradero y puede utilizarse en entornos húmedos o adversos, como conductos subterráneos o aplicaciones en exteriores. Su aislamiento resiste la humedad, agentes químicos y temperaturas extremas. Por lo tanto, es idóneo para aplicaciones que requieren condiciones más exigentes. Evaluar las necesidades específicas del proyecto ayudará a determinar qué tipo de cable se ajusta mejor a las condiciones de operación, garantizando así su seguridad y buen rendimiento.
Técnicas de instalación para THHN Wire
La instalación de cable THHN requiere seguir ciertos protocolos de seguridad, correcto funcionamiento y cumplimiento de las normas eléctricas. Estos cables suelen instalarse en ambientes ligeramente húmedos o secos. El cable THHN debe introducirse a través de conductos homologados, ya sean de PVC o tubos metálicos, para proteger su aislamiento de posibles daños por impactos físicos o exposición ambiental. Al tirar del cable, se debe tener cuidado de no exceder la tensión máxima recomendada ni el radio de curvatura mínimo, ya que esto podría dañar el aislamiento o el conductor.
La instalación debe cumplir con todas las normas aplicables del Código Eléctrico Nacional (NEC), como los cálculos de llenado de conductos para garantizar un espacio adecuado para la disipación de calor y evitar el sobrecalentamiento del sistema. Tras conectar el cable THHN, asegúrese de que las conexiones sean seguras y que la capacidad de conducción de corriente del cable no exceda los límites de seguridad, considerando los ajustes por temperatura ambiente descritos en las especificaciones del NEC. Se debe proporcionar un etiquetado, conexión a tierra y alivio de tensión adecuados para facilitar el mantenimiento y mejorar la confiabilidad del sistema.
La instalación de cables THHN para uso residencial, comercial o industrial debe planificarse minuciosamente, seguida de la aplicación de las instrucciones del fabricante y de los códigos reglamentarios locales y nacionales para un funcionamiento exitoso y seguro.
Técnicas de instalación para cable XHHW
La instalación de cable XHHW (cable reticulado resistente al agua y a altas temperaturas) requiere el cumplimiento de las normas industriales y las mejores prácticas para garantizar la seguridad, la durabilidad y el acatamiento de la normativa. En primer lugar, se debe verificar si el cable XHHW es adecuado para la aplicación específica, considerando la tensión nominal, el material del conductor (aluminio o cobre) y las condiciones ambientales, como la ubicación (húmeda o seca). Asimismo, se debe seguir el Código Eléctrico Nacional (NEC) al dimensionar los conductores según su capacidad de conducción de corriente, teniendo en cuenta la temperatura nominal y los factores de reducción de capacidad.
Los sistemas de conductos que se instalen deben tener el tamaño adecuado para permitir el paso de los cables sin exceder los porcentajes de llenado permitidos por las normas. El cable XHHW es compatible con conductos metálicos y no metálicos, pero se deben tomar precauciones al doblarlo para evitar dañar el aislamiento. Aislado con polietileno reticulado (XLPE), este cable ofrece una excelente resistencia a la abrasión mecánica y a las temperaturas, por lo que resulta ideal para condiciones que implican altos niveles de tensión.
En las terminaciones, se suele emplear un método eficaz para fijar el cable mediante conectores de alivio de tensión, evitando así la tensión mecánica. El aislamiento debe pelarse utilizando herramientas que protejan el conductor de cortes y debilitamiento, y la conexión a tierra debe realizarse según las técnicas de unión aprobadas. Garantizar la compatibilidad con los componentes del sistema, especialmente en entornos con alta humedad o corrosivos, garantiza la integridad eléctrica a lo largo del tiempo.
Un paso esencial en el proceso de instalación para establecer la continuidad del conductor y verificar la resistencia del aislante es la fase de prueba e inspección. Teniendo en cuenta las prácticas mencionadas y siguiendo las instrucciones del fabricante, los electricistas pueden instalar eficientemente cable XHHW cumpliendo con las normas aplicables.
Cómo elegir el cableado adecuado para lugares húmedos
Siempre se prefieren materiales y tipos de aislamiento que resistan la entrada de humedad y prevengan posibles riesgos al trabajar en ambientes húmedos. Para lugares húmedos, se recomiendan conductores como THWN-2, XHHW-2 y UF-B debido a sus propiedades de resistencia al agua. Los cables THWN-2 y XHHW-2 contienen aislamiento de polietileno termoplástico o reticulado, que protege eficazmente el cable contra la humedad, las variaciones de temperatura y la posible exposición a agentes corrosivos. El cable UF-B también se utiliza para cableado subterráneo, ya que es lo suficientemente resistente para soportar la humedad presente bajo tierra.
Siempre verifique que todo el cableado esté especificado para los terrenos permitidos por el Código Eléctrico Nacional (NEC), ya que todas las instalaciones deben garantizar su compatibilidad y solidez estructural en condiciones adversas. A continuación, consulte el manual del fabricante para determinar las derivaciones de los cables para una aplicación industrial, residencial o exterior específica. Después del cableado, se llega al conducto; un sellado adecuado del conducto para evitar la entrada de agua garantizará la durabilidad y confiabilidad de su sistema eléctrico. Considerar todos estos aspectos en conjunto proporcionará una solución de cableado eficiente para ambientes húmedos.

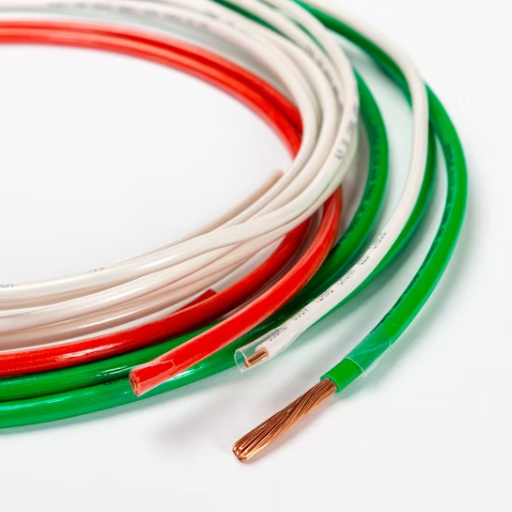

THHN vs XHHW-2: Una comparación adicional
La principal diferencia entre los cables THHN y XHHW-2 radica en su aislamiento y rendimiento bajo ciertas condiciones ambientales. El aislamiento termoplástico con cubierta de nailon le confiere rigidez y durabilidad, siendo adecuado para ambientes secos o controlados. El XHHW-2, por otro lado, utiliza aislamiento de polietileno reticulado, lo que le proporciona mayor flexibilidad y resistencia a la humedad, siendo apto para uso en exteriores o subterráneo.
También puede soportar temperaturas ambiente más elevadas que el XHHW-2 (90 °C en húmedo y más de 90 °C en seco), e incluso superiores a las del THHN (75 °C en aplicaciones húmedas). Por lo tanto, el XHHW-2 podría ser la mejor opción para entornos más exigentes, mientras que el THHN puede resultar más económico para una instalación típica. Seleccione el tipo de cable adecuado según el tipo de aplicación, las condiciones ambientales y la normativa vigente.
Diferencias entre XHHW y XHHW-2
Tanto el XHHW como el XHHW-2 son tipos de cable recubiertos con aislamiento de polietileno reticulado, utilizados principalmente en la construcción y en aplicaciones industriales. La principal diferencia radica en su resistencia a la temperatura y a las condiciones ambientales.
El término XHHW significa cable reticulado resistente al agua y a altas temperaturas, y suele estar clasificado para 75 °C en condiciones húmedas y 90 °C en condiciones secas. Ofrece buena protección contra la humedad y la abrasión; por lo tanto, es adecuado para instalaciones convencionales.
En cambio, el XHHW-2 tiene una clasificación superior de 90 °C tanto para ambientes secos como húmedos, por lo que se puede utilizar en condiciones exteriores muy exigentes, como la exposición al calor y la humedad. Este cable también cumple con las normas más estrictas establecidas por el NEC (Código Eléctrico Nacional) para aplicaciones de alta exigencia.
Si se requiere mayor resistencia a la temperatura o la instalación está expuesta a condiciones ambientales extremas, el cable XHHW-2 es la mejor opción. Para instalaciones con menor exigencia, el cable XHHW puede ser suficiente. Además, al seleccionar el cable, siempre tenga en cuenta la normativa local y las especificaciones del proyecto.
| Especificaciones | XHHW | XHHW-2 |
|---|---|---|
| Clasificación de temperatura (en seco) | 90 ° C | 90 ° C |
| Clasificación de temperatura (húmedo) | 75 ° C | 90 ° C |
| Material de aislamiento | Polietileno reticulado (XLPE) | Polietileno reticulado (XLPE) |
| Resistencia a la humedad | Bueno | Excelente |
| Mejores aplicaciones | Instalaciones normales, condiciones moderadas | Condiciones exteriores exigentes, entornos hostiles |
| Estándares NEC | Compatible | Mayor cumplimiento para aplicaciones de servicio pesado |
Aplicaciones de THWN frente a XHHW
En cuanto a las aplicaciones de los cables THWN y XHHW, las propiedades específicas de cada uno los hacen adecuados para diferentes entornos y requisitos:
Aplicaciones THWN
El cable THWN, acrónimo de Thermoplastic High Water- and Heat-Resistant Nylon-coated (recubierto de nailon termoplástico de alta resistencia al agua y al calor), está diseñado principalmente para su uso en cableado eléctrico residencial y comercial, donde se prevé cierto contacto con agua o ambientes húmedos. Gracias a sus propiedades de resistencia al agua, este cable está garantizado para su instalación en conductos, tanto en interiores como en exteriores. El uso estándar del THWN se especifica, en términos generales, para ambientes de 75 °C en condiciones húmedas y 90 °C en condiciones secas, según el Código Eléctrico Nacional.
Aplicaciones XHHW
Los cables de tipo XHHW (reticulados, resistentes a altas temperaturas y al agua) están diseñados para las exigencias más altas. El aislamiento de polietileno reticulado de estos cables proporciona una durabilidad excelente, lo que los hace idóneos para entornos industriales y regiones de temperaturas extremas. Este cable resiste la abrasión, los productos químicos y la luz solar, por lo que es la mejor opción para instalaciones subterráneas bajo conductos, en exteriores y en ambientes húmedos y corrosivos. Soporta hasta 90 °C tanto en condiciones húmedas como secas, lo que demuestra su excepcional versatilidad y rendimiento bajo condiciones extremas.
Comparación y Selección
Ambos tipos pueden utilizarse en instalaciones residenciales y comerciales, pero el XHHW es más adecuado para entornos más exigentes, como oficinas industriales, exposición a la radiación ultravioleta o instalaciones subterráneas. El THWN, por otro lado, sigue siendo una opción económica para cableado general, tanto interior como exterior.
Para seleccionar el cable adecuado que garantice instalaciones seguras y eficientes, deben evaluarse los requisitos específicos del proyecto, como las clasificaciones de temperatura, las condiciones ambientales y el cumplimiento de las normas locales.
Elegir entre THHN y THWN para proyectos específicos
Los cables THHN y THWN se diferencian por las condiciones ambientales, los requisitos eléctricos y las normas aplicables a cada proyecto. Generalmente, el THHN se prefiere para aplicaciones en interiores secos debido a su aislamiento de PVC y su mayor resistencia al calor (90 °C) en lugares secos. En cambio, el cable THWN, con aislamiento resistente al agua, se recomienda para cualquier ambiente húmedo o exterior, con una temperatura máxima de 75 °C en condiciones de humedad. Si bien ambos tipos de cable pueden tener usos similares en ocasiones, es fundamental realizar una instalación correcta según los requisitos del Código Eléctrico Nacional (NEC) y las condiciones específicas del proyecto. Un análisis de los requisitos operativos, como la resistencia al agua, al aceite y al calor, frente a los costos de instalación, le ayudará a elegir el tipo de cable que garantice un rendimiento a largo plazo y la seguridad del trabajo de su contratista. Siempre consulte la información técnica del fabricante, así como los códigos locales de construcción y contra incendios, para tomar la decisión final.

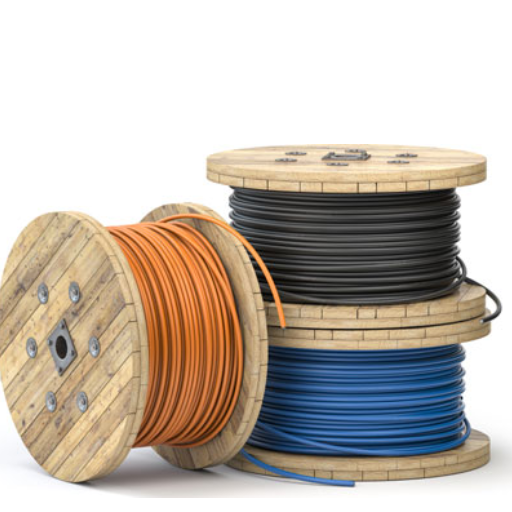

Aplicaciones del cableado THHN y XHHW
El cable THHN se utiliza generalmente en interiores, principalmente para trabajos eléctricos de uso general, como el cableado de edificios en conductos o canalizaciones. Adecuado para lugares secos, se elige con frecuencia en entornos comerciales e industriales debido a su menor coste y resistencia al calor.
El cableado XHHW, por su parte, funciona bien tanto en lugares secos como húmedos. Gracias a su aislamiento mejorado, es ideal para aplicaciones subterráneas, instalaciones exteriores o lugares donde se prevé exposición a la humedad o a productos químicos. Se utiliza con frecuencia en proyectos residenciales, industriales y de servicios públicos donde la resistencia a las condiciones ambientales y de vida útil son factores importantes.
Usos comunes del alambre THHN
Las características que aumentan su flexibilidad, durabilidad y rentabilidad hacen que el alambre THHN sea muy apreciado en diversas aplicaciones. Algunas áreas de aplicación son:
Cableado eléctrico interior
Los cables THHN se utilizan para el cableado eléctrico de uso general en edificios residenciales y comerciales en lugares secos. Se instalan mediante conductos y canalizaciones, por lo que son una opción estándar para la distribución de energía eléctrica.
Circuitos de iluminación y control
En entornos de alta temperatura, este cable es adecuado para circuitos de iluminación y control, garantizando así un rendimiento constante y la seguridad en condiciones extremas.
Cableado de máquinas y equipos
El cable THHN se utiliza ampliamente en el sector industrial para el cableado de maquinaria y equipos, gracias a su alta resistencia al calor y a su revestimiento de nailon que ofrece una protección adicional contra la abrasión y la exposición a productos químicos.
Esta amplia gama de aplicaciones proviene de las características que se le confieren al cable mediante un aislamiento termoplástico de alto impacto y una cubierta exterior protectora de nailon para que funcione y sea fiable en diversos entornos.
Usos comunes del alambre XHHW
Los cables XHHW tienen una amplia gama de usos en aplicaciones eléctricas donde se requiere durabilidad. Según mi experiencia, funcionan mejor en sistemas de distribución de energía en instalaciones residenciales, comerciales e industriales, principalmente debido a su excelente aislamiento y flexibilidad. Además, están diseñados para soportar ambientes húmedos y secos, siendo ideales para instalaciones en conductos y canalizaciones; resisten el calor, la humedad y los productos químicos, garantizando un rendimiento duradero incluso en condiciones extremas.
| tipo de aplicacion | Cable recomendado | Razón |
|---|---|---|
| Cableado residencial interior | THHN | Económico, apto para lugares secos, fácil instalación |
| Cableado de edificios comerciales | THHN | Económico, cumple con los requisitos del código para entornos controlados |
| Instalaciones Subterráneas | XHHW / XHHW-2 | Resistencia superior a la humedad, apto para enterramiento directo |
| Sistemas eléctricos para exteriores | XHHW / XHHW-2 | Resistencia a los rayos UV, resistencia a la intemperie, protección contra la humedad |
| Circuitos de control | THHN | Flexible, apto para paneles de control industrial |
| Distribución de poder | XHHW | Mayor durabilidad, ideal para aplicaciones exigentes |
| Circuitos alimentadores | Tanto THHN como XHHW | Depende de las condiciones ambientales y del presupuesto. |
| Lugares húmedos | XHHW-2 | Resistencia a la humedad de hasta 90 °C en condiciones húmedas, protección superior contra la humedad |
| Cableado de la máquina | THHN | Resistencia química y al aceite, protección contra la abrasión |
| Entornos industriales hostiles | XHHW / XHHW-2 | Mayor resistencia ambiental, mayor vida útil |
Cómo elegir el cable adecuado para tu proyecto
Al seleccionar cables para un proyecto específico, es fundamental considerar varios factores clave para mejorar la seguridad, la eficacia y garantizar el cumplimiento de las normas vigentes. A continuación, se presentan algunas consideraciones:
Calibre de cable y ampacidad
El grosor de un cable, una propiedad esencial del mismo, se mide mediante la escala del calibre americano (AWG). Este grosor determina la capacidad de conducción de corriente del cable, es decir, la corriente que puede transportar en condiciones seguras. Los cables delgados tienen números de calibre más altos, mientras que los cables gruesos tienen números de calibre más bajos. Por lo tanto, un cable de 12 AWG se utiliza comúnmente para circuitos de iluminación general, mientras que un cable de 10 AWG se emplea para electrodomésticos o equipos de mayor potencia. La importancia de la capacidad de conducción de corriente radica en su relación con la caída de tensión y la longitud del circuito.
Material del conductor
El cobre y el aluminio siguen siendo los principales materiales conductores. El cobre presenta una conductividad eléctrica ligeramente superior, además de una alta durabilidad y resistencia al calor; por lo tanto, se prefiere en la mayoría de las aplicaciones. El aluminio es menos conductor y más ligero; sin embargo, debido al mayor costo del cobre, sigue siendo la mejor opción para grandes líneas de transmisión o ciertas aplicaciones residenciales que requieren tratamiento antioxidante.
Tipo de aislamiento
El aislamiento del cable lo protege de los efectos ambientales como la humedad, el calor y los productos químicos. En aplicaciones residenciales interiores, se suele utilizar cable con cubierta no metálica (NM); para espacios comerciales o industriales, se prefieren los cables termoplásticos recubiertos de nailon de alta resistencia al calor (THHN), por su versatilidad y resistencia mecánica. Para aplicaciones en ambientes húmedos o exteriores, se puede optar por un cable de alimentación subterráneo (UF) o un cable con cubierta resistente a la intemperie.
Clasificaciones de voltaje
La tensión de funcionamiento determina el tipo de cable necesario. Por otro lado, las tensiones estándar para el cableado doméstico suelen ser de 120 V o 240 V. Los sistemas industriales requieren cables de mayor capacidad para evitar fallos en el aislamiento o el mal funcionamiento de los sistemas.
Condiciones ambientales
La ubicación y la exposición ambiental son factores importantes a considerar en lo que respecta al cableado. Todo cable que se instale en exteriores debe ser resistente a los rayos solares e impermeable a la humedad. El cableado subterráneo suele requerir cables aptos para enterramiento directo, mientras que el tratamiento térmico a altas temperaturas puede requerir aislamiento termoestable.
Cumplimiento y códigos
De acuerdo con el NEC y los requisitos del código local durante la instalación, los cables deberán estar clasificados y etiquetados adecuadamente por una agencia de pruebas reconocida como UL.
Teniendo en cuenta estos factores, es seguro que el cable elegido para el proyecto cumple con todos los estándares operativos y de seguridad, lo que lo convierte en una opción eficiente y fiable a largo plazo.
Factores clave para la decisión: Guía de referencia rápida
| Factor de decisión | Elige THHN si… | Elige XHHW si… |
|---|---|---|
| Presupuesto | El coste es una preocupación primordial y el medio ambiente está controlado. | La durabilidad a largo plazo justifica una mayor inversión inicial. |
| Ubicación | La instalación se realiza en interiores, en lugares secos o húmedos. | La instalación se realiza al aire libre, bajo tierra o en lugares húmedos. |
| Exposición a la humedad | Se prevé una exposición mínima o nula a la humedad. | Se prevé una exposición significativa a la humedad o al agua. |
| Requisitos de temperatura | Un lugar seco con una temperatura nominal de 90 °C es suficiente. | Necesita una clasificación de 90 °C tanto en condiciones húmedas como secas (XHHW-2). |
| Exposición UV | El cable estará protegido de la luz solar dentro de un conducto. | Se prevé una exposición directa o prolongada a los rayos UV. |
| El estrés ambiental | Entorno controlado con factores de estrés mínimos | Condiciones extremas con riesgos químicos, de calor o abrasión |
| Tipo de instalación | Instalación estándar de conductos en interiores | Instalación de conductos enterrados directamente o en exteriores |
| Necesidades de flexibilidad | La flexibilidad estándar es adecuada | Se necesita mayor flexibilidad para el enrutamiento complejo. |
Conclusión: tomar una decisión informada
Resumen de diferencias clave
Comprender las diferencias entre los cables THHN y XHHW es fundamental para cualquier proyecto eléctrico, ya sea residencial, comercial o industrial. Ambos tipos de cable desempeñan funciones críticas en los sistemas eléctricos modernos, pero sus características únicas los hacen adecuados para diferentes aplicaciones y entornos.
Alambre THHN Destaca como una opción económica y versátil para entornos interiores controlados. Su aislamiento termoplástico con recubrimiento de nailon proporciona una protección adecuada contra la abrasión, los productos químicos y los aceites, lo que lo hace ideal para el cableado de uso general en edificios. Con una temperatura nominal de 90 °C en lugares secos y 75 °C en condiciones húmedas, el THHN cumple con los requisitos de la mayoría de las instalaciones eléctricas estándar. Su aislamiento más delgado permite un uso más eficiente del espacio en los conductos, reduciendo los costos de instalación. Sin embargo, sus limitaciones en cuanto a resistencia a la humedad y a la exposición a los rayos UV hacen que sea más adecuado para aplicaciones en interiores protegidos.
Cable XHHW XHHW representa una opción prémium diseñada para entornos exigentes. Su aislamiento de polietileno reticulado (XLPE) proporciona una protección superior contra la humedad, el calor, los productos químicos y la radiación UV. Esto convierte a XHHW en la opción preferida para instalaciones exteriores, aplicaciones subterráneas y cualquier lugar donde las condiciones ambientales sean adversas. La variante XHHW-2, con una clasificación de 90 °C tanto en condiciones húmedas como secas, ofrece una versatilidad aún mayor para entornos hostiles. Si bien el costo inicial es superior al de THHN, su mayor durabilidad y vida útil prolongada suelen justificar la inversión en aplicaciones exigentes.
Hacer la selección correcta
La elección entre THHN y XHHW depende en última instancia de una evaluación exhaustiva de los requisitos específicos de su proyecto:
- Condiciones ambientales: Evalúe cuidadosamente el lugar de instalación. Los espacios interiores con clima controlado son ideales para THHN, mientras que las áreas exteriores, subterráneas o propensas a la humedad requieren XHHW.
- Requisitos de temperatura: Considere tanto la temperatura ambiente como el calor generado por las cargas eléctricas. El XHHW-2 ofrece un rendimiento constante a 90 °C en todas las condiciones.
- Limitaciones presupuestarias: THHN ofrece una excelente relación calidad-precio para aplicaciones estándar, mientras que el mayor coste inicial de XHHW se traduce en beneficios en entornos exigentes gracias a un menor mantenimiento y una mayor vida útil.
- El cumplimiento del Código: Verifique siempre que la selección de cables cumpla con los requisitos del Código Eléctrico Nacional (NEC) y los códigos de construcción locales para su aplicación específica.
- Planificación a largo plazo: Al realizar su selección, tenga en cuenta las modificaciones futuras, los cambios ambientales y los requisitos de mantenimiento.
Recomendaciones profesionales
Para obtener resultados óptimos, los electricistas profesionales suelen tener ambos tipos de cable en su inventario, seleccionando la opción adecuada según las necesidades específicas de cada proyecto. En aplicaciones mixtas, como un edificio con componentes interiores y exteriores, usar cable THHN para trabajos interiores y XHHW para conexiones exteriores ofrece el mejor equilibrio entre rendimiento y rentabilidad.
Recuerde que una técnica de instalación adecuada es tan importante como la selección del cable. Independientemente del tipo de cable que elija, el cumplimiento de las especificaciones del fabricante, las normas del Código Eléctrico Nacional (NEC) y los códigos locales garantiza sistemas eléctricos seguros, confiables y duraderos. En caso de duda, consultar con un electricista o ingeniero eléctrico certificado puede brindarle información valiosa específica para los requisitos de su proyecto.
⚠️ Aviso importante de seguridad
Los trabajos eléctricos pueden ser peligrosos y solo deben ser realizados por profesionales cualificados. Siempre desconecte la corriente antes de trabajar en sistemas eléctricos. Asegúrese de que todas las instalaciones cumplan con el Código Eléctrico Nacional (NEC) y las normativas locales. Una selección o instalación incorrecta del cableado puede provocar incendios, daños en los equipos, descargas eléctricas o incluso la muerte. Si tiene dudas sobre cualquier aspecto del cableado eléctrico, consulte a un electricista certificado. La seguridad siempre debe ser la prioridad en cualquier proyecto eléctrico.
💡 Consejos finales para el éxito
- Compre siempre cables de fabricantes de renombre con las certificaciones UL adecuadas.
- Almacene el cable correctamente para evitar daños en el aislamiento antes de la instalación.
- Utilice las herramientas adecuadas para pelar y terminar los conductores.
- Etiquete claramente todos los circuitos para facilitar el mantenimiento y la resolución de problemas en el futuro.
- Mantenga registros detallados de los tipos de cables, calibres y enrutamiento para cada instalación.
- Realizar inspecciones periódicas de los sistemas eléctricos, especialmente en entornos hostiles.
- Manténgase al día sobre los cambios en el código y las mejores prácticas de la industria.
Fuentes de referencia
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre el cable THHN y el XHHW?
Los cables THHN y XHHW conforman una misma categoría, lo que garantiza la diversidad en la industria eléctrica, con características distintas. El cable THHN es esencialmente termoplástico, recubierto de nailon y resistente a altas temperaturas, y se utiliza principalmente en ambientes secos. El XHHW, por otro lado, cuenta con aislamiento de polietileno reticulado, lo que permite su instalación tanto en ambientes húmedos como secos. Aquí radica la principal diferencia entre tipos, material aislante y aplicación, donde el XHHW ofrece mayor versatilidad en cuanto a condiciones ambientales.
¿Cuál es la diferencia entre THHN y THWN?
El cable THHN se suele comparar con el cable THWN. El cable THWN está clasificado para lugares húmedos y también es resistente al calor. La principal diferencia radica en que el cable THWN es resistente a la humedad, por lo que se utiliza en exteriores y ambientes húmedos; sin embargo, el cable THHN no está clasificado para situaciones similares.
¿Se puede utilizar el cable XHHW-2 en lugares húmedos?
El cable XHHW-2 es apto para su uso en ambientes húmedos. Su aislamiento está fabricado para resistir la humedad y los productos químicos, por lo que resulta una opción adecuada para diversas aplicaciones, incluidas aquellas ubicadas en zonas subterráneas y expuestas al agua.
¿Cuáles son los puntos fuertes y débiles de THHN frente a XHHW?
Las principales ventajas del alambre THHN incluyen su resistencia al calor y su versatilidad en entornos secos. Su principal desventaja es que no se puede utilizar en ambientes húmedos. Por otro lado, la fortaleza del XHHW radica en su resistencia a la humedad y a los productos químicos, siendo la opción ideal para entornos más exigentes, aunque podría no ser tan resistente al calor como el THHN en condiciones de alta temperatura.
¿Se admite el uso de cable XHHW en un solo conductor?
Sí, el cable XHHW es compatible con un solo conductor. Se utiliza en diversas aplicaciones donde se requieren varios conductores, y la resistencia de su aislamiento le permite un buen rendimiento tanto en entornos residenciales como industriales, independientemente de su uso.
¿Materiales aislantes utilizados en THHN y XHHW?
El cable THHN utiliza nailon como revestimiento exterior y ofrece una alta resistencia a la abrasión, mientras que el XHHW cuenta con aislamiento de polietileno reticulado y resiste productos químicos y la humedad. Debido a los materiales aislantes, su uso varía según el entorno.
¿Qué es mejor para máquinas herramienta, THHN o XHHW?
Para máquinas herramienta, generalmente es mejor usar THHN, ya que es resistente al calor y duradero en ambientes secos. El alambre XHHW sería la mejor alternativa para máquinas herramienta expuestas a la humedad, debido a su resistencia química y a su buen desempeño en condiciones húmedas.
¿Cuál es la clasificación dual del cable XHHW-2?
El cable XHHW-2 tiene doble clasificación para uso en lugares húmedos y secos. Esta doble clasificación permite una mayor flexibilidad en la instalación eléctrica, adaptándose a diversas condiciones.
¿Qué diferencias existen entre el THHN de aluminio y el THHN de cobre?
El tubo THHN de aluminio es más ligero y, a menudo, también más económico que el de cobre. El tubo THHN de cobre ofrece mejor conductividad y resistencia. La decisión entre uno u otro suele basarse en los requisitos eléctricos específicos y en consideraciones de precio.
