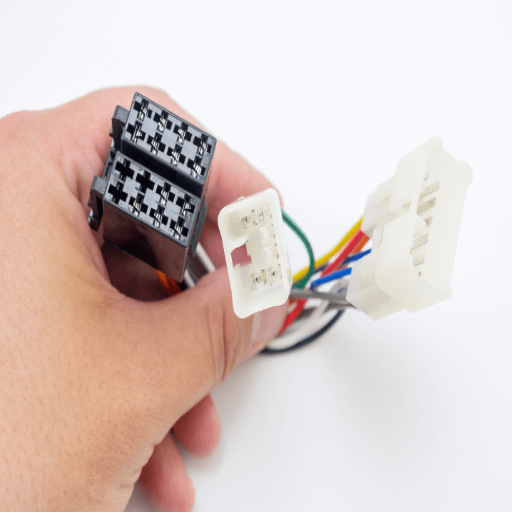

Introducción a los Conectores Eléctricos
Un conector eléctrico, por definición, se refiere a un componente que permite unir circuitos eléctricos entre sí para formar una conexión segura y confiable. El propósito de los conectores es facilitar la transferencia o transmisión de energía eléctrica desde uno o más conductores con riesgo mínimo de desconexión o caída de voltaje, u otros problemas de seguridad. Al ser simples y eficientes, estos conectores, como el conector Wago y las tuercas de los cables, encuentran uso en aplicaciones residenciales, comerciales e industriales. Lo ideal es que el tipo de conector elegido mantenga la integridad del sistema y su cumplimiento de los códigos eléctricos pertinentes.
¿qué son las tuercas de alambre?
Las tuercas de alambre son una familia de conectores giratorios que unen físicamente dos o más cables eléctricos girando sus extremos expuestos y encerrándolos con una cubierta aislante de forma cónica. Las tuercas de alambre suelen estar hechas de plástico ignífugo. En el interior, las tuercas de alambre contienen una bobina conductora metálica diseñada para sujetar los cables firmemente. Dada su simplicidad y rentabilidad, las tuercas de alambre han encontrado un uso extensivo en instalaciones eléctricas residenciales y comerciales para una conexión segura que anulará cortocircuitos o desconexiones accidentales. Las tuercas de alambre tienen un tamaño y un código de colores para calibres o aplicaciones de alambre específicos; las tuercas de alambre constituyen el estándar que cumple con los requisitos de las prácticas de cableado estándar de NEC.
Descripción general de los conectores Wago
Los conectores Wago son conectores de alambre especializados y sin herramientas creados para facilitar la unión de cables. Mientras que la tuerca de alambre tradicional retuerce los cables, el conector Wago utiliza un mecanismo de palanca o tecnología de empuje para sujetar los conductores en su lugar firmemente. Esta tecnología garantiza una conexión segura y eficiente. La versatilidad de los conectores Wago es evidente al poder acomodar conductores sólidos, trenzados y de hebras finas utilizados en diferentes entornos, residenciales, comerciales o industriales.
El conector viene en diferentes series, como el 221 y el 222, con aplicaciones adecuadas según la diferente capacidad de los cables y voltaje nominal. Las ventajas específicas de los conectores Wago son la facilidad de instalación, el ahorro de tiempo y la reutilización. Si alguna vez es necesario desconectar o cambiar los cables, es un proceso rápido que no afectará la integridad de los cables, lo que hace que los conectores Wago sean muy útiles en los casos en que las modificaciones o el mantenimiento ocurren con regularidad.
Estos conectores cumplen con los estándares de seguridad internacionales y son bien aceptados para reducir conexiones sueltas, sobrecalentamiento y otros problemas eléctricos. Al ser compactos, son excelentes para usar donde el espacio libre es limitado. Encuentran aplicaciones habituales en cajas de conexiones, sistemas de iluminación y controles. Hasta hoy, los conectores Wago garantizan seguridad y rendimiento constante y ganan confianza como un reemplazo moderno del cableado eléctrico.
Importancia de elegir el conector adecuado
Elegir el conector adecuado tiene suma importancia para garantizar la confiabilidad, eficiencia operativa y seguridad de un sistema eléctrico. Actuar como puente entre dos componentes, los conectores, cuando se seleccionan incorrectamente, provocan un calentamiento no deseado, caídas de voltaje o un sistema completamente fallido. La clasificación de corriente, la clasificación de voltaje, las consideraciones ambientales y otras necesidades específicas de la aplicación deben evaluarse cuidadosamente al elegir un conector. Por ejemplo, los conectores industriales pueden requerir mayor durabilidad y resistencia a las vibraciones, mientras que los conectores residenciales generalmente enfatizan la facilidad de instalación y el tamaño compacto. A menos que los conectores cumplan con los estándares y certificaciones pertinentes, no se garantiza que cumplan con esos criterios de seguridad. Teniendo en cuenta todo lo anterior, se garantiza que el sistema tenga una vida útil prolongada, menos mantenimiento y, por lo tanto, el máximo rendimiento.
Análisis comparativo: Wago vs tuerca de alambre
En las comparaciones de Wago versus tuercas de alambre, la facilidad de uso y la confiabilidad pasan a ser el primer plano de la preocupación. El conector Wago utiliza un mecanismo de palanca para crear conexiones en segundos, rápidas y seguras, sin tener que torcer los cables. Esto reduce el tiempo de instalación y los errores. Las tuercas de alambre no hacen eso; requieren que uno tuerza los cables manualmente, lo que a veces puede llevar mucho tiempo y puede terminar con conexiones casi sueltas si no se hace correctamente.
Los conectores Wago son famosos por su confiabilidad y reutilización, por lo que se prefieren para tareas de cableado difíciles o cualquier entorno donde las cosas cambian comúnmente. Las tuercas de alambre son más baratas y finas para trabajos simples, pero menos versátiles con el tiempo, especialmente cuando entran en juego vibraciones o tensiones ambientales. En pocas palabras, los conectores Wago son las soluciones más avanzadas y fáciles de usar, mientras que las tuercas de alambre constituyen un argumento económico para aplicaciones básicas.
| Característica | Conectores Wago | Tuercas de alambre |
|---|---|---|
| Método de instalación | Mecanismo de palanca o tecnología de empuje 'no requiere torsión | Se requiere torsión manual de los cables |
| Velocidad de instalación | Rápidos ñanos segundos para completar | Más lento ong más lento |
| Reutilizabilidad | Altamente reutilizable, fácil de desconectar y volver a conectar | Reutilizabilidad limitada |
| Costo | Mayor costo inicial | Opción económica de menor costo ñona |
| Fiabilidad | Altamente confiable con rendimiento constante | Confiable cuando se instala correctamente |
| Resistencia a las vibraciones | Excelente resistencia | Más susceptible al aflojamiento |
| Mejores aplicaciones | Instalaciones complejas, modificaciones frecuentes, espacios reducidos | Aplicaciones básicas, proyectos sensibles a los costes |
Diseño y Funcionalidad
El diseño del conector Wago adaptó un innovador mecanismo de sujeción que utiliza presión de resorte para cerrar conexiones sin necesidad de torcer cables. Con esto, el tiempo de instalación se mantiene bajo, pero garantiza un rendimiento constante en diversas áreas de aplicación. Estos conectores se adaptan a diferentes tipos de cables y tamaños, deliberando sobre conductores sólidos, conductores trenzados y conductores de hebras finas. Su estilo compacto y carcasa transparente también permiten una fácil inspección visual, así como instalaciones de espacios de configuración reducidos.
Mientras tanto, las tuercas de alambre utilizan un mecanismo de sujeción algo diferente. Al estar roscadas, en realidad torcerían los cables contra la fricción. Si bien es adecuado para aplicaciones más básicas, es más propenso a aflojarse cuando está sujeto a vibraciones o expansiones térmicas y requiere un mayor esfuerzo manual para asegurar la conexión. Las tuercas de alambre realmente no ofrecen mucha accesibilidad para diferentes tipos de cables o usos repetidos.
En general, los conectores Wago incorporan un diseño elegante teniendo en cuenta la eficiencia, la seguridad y la variabilidad, lo que los hace adecuados para instalaciones modernas. Por el contrario, los clientes potenciales encuentran atractivas las tuercas de alambre como solución probada en el tiempo para aplicaciones donde la mejora de la flexibilidad y resiliencia del cliente son las últimas prioridades.
Facilidad de uso para aficionados al bricolaje
Los aficionados al bricolaje suelen describir los conectores Wago como más fáciles de usar debido al mecanismo de palanca sin herramientas, que permite conexiones rápidas aseguradas sin torcer ni aplicar la fuerza de herramientas especializadas. Este factor casi elimina cualquier posibilidad de error por parte del usuario y también ayuda a evitar tensiones o fatiga durante la instalación. La otra ventaja es que el marcado del extremo del cable de estos conectores ayuda a verificar rápidamente la ubicación del cable o a verificar dos veces, promoviendo así la seguridad. Sin embargo, las tuercas de alambre son baratas y bien conocidas, mientras que la torsión de los cables es necesaria y, a veces, puede ser una molestia para los aficionados al bricolaje, lo que exige facilidad de uso, confiabilidad y ajustes con un mínimo esfuerzo en el futuro.
Fiabilidad y seguridad
Las evaluaciones de confiabilidad y seguridad en conectores eléctricos consideran si existen conexiones inseguras, la calidad de los materiales y si cumplen con los estándares de seguridad de la industria. Los conectores Wago generalmente se reconocen como confiables ya que la tecnología de abrazadera de resorte acepta un cable para un contacto firme, pero el cable no se afloja con el tiempo. La confiabilidad mejorada está garantizada debido a la resistencia a la corrosión y la mayor tolerancia contra el sobrecalentamiento proporcionada por materiales duraderos y de buena calidad.
Los conectores Wago cuentan con estándares de certificación como UL e IEC, que garantizan el cumplimiento de los requisitos de seguridad y calidad. Son adecuados para su uso en entornos residenciales, comerciales e industriales. Para mayor seguridad, incorporan mecanismos de bloqueo y vitrinas a través de los cuales se puede inspeccionar visualmente el cableado. Por lo tanto, se minimiza el riesgo de conexiones simples incorrectas. Las tuercas de alambre, por otro lado, dejan la instalación vulnerable debido a numerosos errores humanos. Por el contrario, los conectores Wago están diseñados para ser infalibles y fáciles de usar tanto para profesionales como para profanos, garantizando la máxima seguridad y durabilidad.
Conectores Wago: características y beneficios
Características de los conectores Wago
- Tecnología Push-In: Con la tecnología de abrazadera de jaula a presión, el conector Wago crea conexiones rápidas y seguras sin el uso de tornillos ni herramientas especiales.
- Design compact: Los conectores Wago están diseñados para ser compactos, lo que los hace adecuados para su uso en espacios reducidos.
- Carcasa transparentă: La carcasa transparente permite a los usuarios mirar y verificar visualmente que los cables se hayan colocado correctamente y que las conexiones estén aseguradas.
- Compatibilidad de alambre ancho: Los conectores Wago pueden aceptar cables de una amplia variedad de tamaños y tipos, y estos incluyen cables sólidos, trenzados y de cadena fina.
- Reutilizabilidad: Se pueden desconectar y reutilizar con facilidad, lo que permite cambios o reparaciones rápidos.
Beneficios de los conectores Wago
- Seguridad: El mecanismo de bloqueo bloquea los componentes de forma segura en su lugar de manera que las instalaciones sean estables y correctas; por tanto, hay menos posibilidades de que se produzcan fallos eléctricos.
- Ahorro de tiempo: El buen diseño reduce en gran medida el tiempo necesario para la instalación en comparación con las tuercas de alambre tradicionales.
- Fiabilidad: Los conectores Wago han demostrado funcionar de manera consistente a lo largo del tiempo, fabricados con materiales resistentes y con tecnología de presión de resorte para mantener un contacto sólido.
- Versatilidad: Adecuado para cualquier número de aplicaciones, desde proyectos domésticos de pequeña escala hasta instalaciones industriales técnicamente avanzadas.
- Cumplimiento: Los conectores cumplen con diversos códigos internacionales relacionados con seguridad y rendimiento, asegurando que la calidad y confiabilidad estén aseguradas en instalaciones de nivel profesional.
Introducción a la serie Wago 221
Los conectores Wago Serie 221 son los conectores de empalme de cables más nuevos y pequeños que garantizan una fácil instalación y un excelente rendimiento eléctrico. Tienen carcasas transparentes para que uno pueda ver las conexiones y asegurarse de que el cableado se haya realizado de forma correcta y segura. Con una simple operación de palanca, el Wago 221 permite una terminación rápida y sin herramientas de conductores de cocodrilo, trenzados y trenzados finos que van desde 24 a 12 AWG.
La serie Wago 221 es muy flexible, por lo que es adecuada para una amplia gama de aplicaciones, como instalaciones residenciales, comerciales e industriales. Su tamaño compacto proporciona el uso óptimo del espacio en cajas de conexiones y recintos de distribución, de ahí la disposición agradable y limpia. Los conectores tienen una potencia nominal de 450V y 32A, que son lo suficientemente buenos como para soportar todas las disposiciones operativas respetando al mismo tiempo los estándares de seguridad mundiales como UL e IEC.
Además de eso, Wago cuenta con una innovación en el diseño que apunta a mayores pruebas y potencialidades de seguridad. Los conectores tienen puntos de prueba incorporados, por lo que los electricistas pueden verificar el voltaje sin tener que desmontar la conexión. Los conectores de la serie Wago 221 son conocidos desde hace mucho tiempo por su confiabilidad y eficiencia, siendo utilizados indispensablemente por profesionales que buscan soluciones de cableado robustas, eficientes y que ahorran tiempo.
Ventajas de los conectores de palanca Wago
- Instalación rápida: Los conectores de palanca Wago permiten una instalación rápida sin necesidad de herramientas. Vienen con un mecanismo de palanca que facilita la conexión o desconexión de cables, ahorrando en última instancia mucho tiempo en montaje y mantenimiento.
- Versatilidad: Aceptan todo tipo de cables, desde cables sólidos, trenzados hasta cables trenzados finos, lo que los hace extremadamente adaptables para una gran variedad de aplicaciones fuera de usos residenciales, comerciales e industriales.
- Diseño compacto y que ahorra espacio: El perfil delgado de los conectores Wago les permite encajar perfectamente en espacios reducidos, como cajas de conexiones. Por lo tanto, estos diseños ayudan a mantener el desorden al mínimo y al mismo tiempo mejoran el aspecto limpio general del sistema de cableado.
- Conexiones seguras y confiables: El Ontario de presión de resorte garantiza que los cables se agarren de forma segura sin posibilidad de desconexión, incluso con el tiempo, considerando la conductividad e incluso en las condiciones más duras.
- Seguridad mejorada: A través de su carcasa transparente, un inspector puede observar la posición de los cables y los puntos de prueba permiten una verificación rápida del voltaje sin necesidad de romper las conexiones existentes, aumentando así la seguridad durante la instalación y la resolución de problemas.
- Cumplimiento de Normas Internacionales: Los conectores de palanca Wago vienen con estrictos estándares internacionales, como certificaciones UL e IEC, como criterio principal detrás de la aceptación de estos dispositivos para su uso y garantía de rendimiento seguro de todos y cada uno de los sistemas eléctricos.
Estos beneficios son los que hacen de los conectores de palanca Wago las soluciones cableadas fiables y eficientes de los profesionales.
Conectores Wago para Diferentes Aplicaciones
Los conectores Wago disfrutan de su uso en innumerables aplicaciones porque siguen siendo genéricos, confiables y convenientes. A continuación se muestran algunos usos comunes de los conectores Wago:
Cableado residencial
Los conectores Wago se utilizan principalmente en cableado doméstico para conexiones de circuitos de iluminación, instalación de tomas y cableado de electrodomésticos. Los conectores han sido diseñados de tal manera que proporcionan un proceso más sencillo de conexión de cables de forma rápida y segura sin necesidad de herramientas, incluso en espacios limitados.
Sistemas Comerciales e Industriales
Los conectores resultan útiles en automatización industrial, paneles de control y aplicaciones HVAC. Las ventajas de los conectores para manejar cargas de corriente más altas y permitir muchos tipos de conductores en el cableado los convierten en una solución ideal para su uso en entornos industriales complejos. Otro aspecto es el cumplimiento de los estándares internacionales, garantizando un funcionamiento seguro y confiable para aplicaciones pesadas.
Sistemas de Energías Renovables
Los conectores Wago se aplican cada vez más en instalaciones de energía renovable, incluidos sistemas fotovoltaicos (solares) y aplicaciones de energía eólica. Su sólido rendimiento, resistencia a factores ambientales e idoneidad para el cableado de CC los hacen indispensables para las soluciones energéticas modernas.
Instalaciones Temporales y Ensayos
Para entornos que requieren una reconfiguración frecuente, como configuraciones de laboratorio o configuraciones de eventos temporales, los conectores Wago ofrecen una solución flexible y reutilizable que minimiza el desperdicio manteniendo la integridad eléctrica.
Al proporcionar conexiones confiables en diversos entornos, los conectores Wago se han convertido en un componente esencial para los profesionales eléctricos que buscan soluciones de conectividad adaptables y eficientes.
Tuercas de alambre: características y beneficios
Las tuercas de alambre son probablemente el método más común utilizado para realizar conexiones eléctricas, ya sean residenciales o comerciales. Básicamente, el principio de las tuercas de alambre es simple: se instalan con un simple giro en uno o más cables de un solo conductor y se retiran invirtiendo el giro. Son económicos, fáciles de instalar y reutilizables. Una tuerca de alambre tiene una carcasa de plástico aislada que se atornilla a los conductores de alambre y los mantiene firmemente en su lugar. El interior de la tuerca de alambre tiene una bobina metálica roscada, que permite una torsión suficiente para crear una buena conexión, evitando una conexión corta o suelta entre cables.
Las ventajas de las tuercas de alambre son: poder adaptarse a cables de diferentes tamaños, ofrecer una buena protección ambiental contra la humedad y los desechos y garantizar contactos consistentes. Son de especial preocupación la sencillez de aplicar tuercas de alambre con herramientas mínimas y la fiabilidad a largo plazo que ofrece cualquier instalación, salvo circunstancias temporales.
Cómo utilizar las tuercas de alambre de forma eficaz
-
Tamaño de tuerca de alambre Velocity
Seleccione una tuerca de alambre diseñada para adaptarse al calibre específico y a la cantidad de cables que está conectando. La mayoría de las tuercas de alambre están codificadas por colores para identificar fácilmente el rango de tamaños que promueven. Consulte siempre las especificaciones del fabricante para conocer la compatibilidad.
-
Pele correctamente el aislamiento del cable
Utilice un pelacables para quitar con cuidado la longitud adecuada de aislamiento del cable, aproximadamente 3/4 de pulgada. Asegúrese de que el metal expuesto esté limpio y no dañado de ninguna manera para permitir una buena conductividad.
-
Alinee y gire los cables juntos
Los cables deben mantenerse juntos con los extremos pelados, alineados uniformemente. El método principal implica pretorcer los cables en el sentido de las agujas del reloj con un par de alicates antes de aplicar la tuerca del cable, mientras que otras marcas pueden requerir la inserción directa de los cables en la tuerca del cable.
-
Instale la tuerca de alambre de forma segura
Empuje los cables y continúe girando la tuerca en el sentido de las agujas del reloj hasta que se detenga, dándoles a los cables una sujeción firme. No debe quedar ningún cable debajo de la tuerca.
-
Prueba de estabilidad
Deténgase por un momento y tire suavemente de cada cable, solo para asegurarse de que la tuerca del cable no los suelte. Una tuerca de alambre correctamente asegurada permanecerá en estrecho contacto con los cables incluso si se tira ligeramente o se tensa físicamente.
-
Inspeccionar y finalizar
Aquí nuevamente hay un claro {peligro de seguridad} si se encuentra algún extremo del cable sobresaliendo de la tuerca del cable. Considere la posibilidad de utilizar tuercas de alambre fabricadas con características resistentes a la humedad si se encuentra en un ambiente húmedo o al aire libre, o envuelva las conexiones de las tuercas de alambre con cinta aislante.
De este modo, ha realizado conexiones eléctricas seguras, fiables y duraderas. Trabaje siempre con su sistema eléctrico con códigos eléctricos locales y protocolos de seguridad simultáneamente.
Conceptos erróneos comunes sobre las tuercas de alambre
Las tuercas de alambre son sólo para uso temporal
Una idea convencional es que las tuercas de alambre están destinadas únicamente a soluciones temporales. Sin embargo, cuando se utilizan según una instalación adecuada, las tuercas de alambre ofrecen una conexión eléctrica firme y permanente. Se aceptan como dispositivo permanente de empalme de cables en obras eléctricas residenciales y comerciales.
Las tuercas de alambre son de un solo tamaño y se adaptan a todos
¿Alguien piensa que solo se puede usar un tamaño de tuercas de alambre para todos los calibres de alambre, lo cual no es cierto. Esas tuercas de alambre están hechas para combinaciones específicas de tamaños y recuentos de cables y, por lo tanto, un tamaño inadecuado hará que la conexión sea insegura, creando aún más un peligro para la seguridad. Consulte siempre las especificaciones del fabricante antes de elegir una tuerca para cables.
Antes de usar una tuerca para cables, siempre gire los cables firmemente
Aunque los cables pretorcidos a veces son una ayuda, no se debe suponer que siempre sean imprescindibles. Las tuercas de alambre modernas cuentan con roscas o resortes internos que se activan en torsión y aseguran los cables durante la instalación. Consulte las instrucciones de instalación de cualquier tuerca de alambre en particular para saber si es necesaria una torsión previa.
Las tuercas de alambre no son seguras para aplicaciones de alto voltaje
A menudo se piensa que las tuercas de alambre no son adecuadas para conexiones de alto voltaje. Eso simplemente no es cierto. Las tuercas de alambre se prueban y se enumeran en UL para varios voltajes. Cuando se utilizan dentro de sus especificaciones nominales, constituyen el método más seguro y eficaz para unir cables en un sistema de alto voltaje.
Habiendo eliminado estos conceptos erróneos, queda claro que las tuercas de alambre son un artículo eléctrico tan versátil como se puede usar, siempre que se apliquen correctamente y de acuerdo con las normas de seguridad.
Cuándo elegir tuercas de alambre en lugar de conectores Wago
Dependiendo del caso de uso y de los requisitos del usuario, cada conector ofrece ciertas ventajas. Las tuercas de alambre se ajustan mejor cuando se trata de diferentes calibres de alambre, especialmente en el caso de altos voltajes o cuando se necesita una conexión mecánica sólida. El diseño mismo de una abrazadera para tuercas de alambre garantiza que los cables se mantengan firmemente juntos, lo que podría ser muy importante en situaciones de alta vibración y movimiento. Además, las tuercas de alambre son excelentes con respecto al costo y la disponibilidad, lo que las hace ideales para cualquier proyecto donde el precio sea una preocupación considerable.
Por el contrario, los conectores Wago son excelentes para aplicaciones que requieren conexiones de cables rápidas y seguras sin torcerse, por lo que son adecuados para instalaciones complejas o espacios reducidos. Por otro lado, las tuercas de alambre seguirán funcionando mejor cuando el electricista necesite adaptarse a desajustes en el calibre del cable o prefiera un medio de conexión antiguo, adaptable y probado en el tiempo.

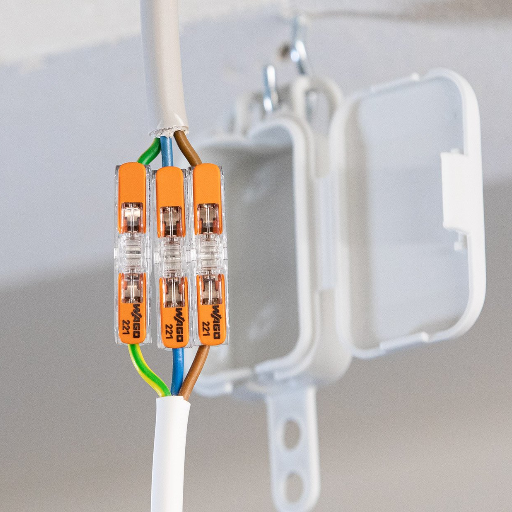

Aplicaciones prácticas y casos de uso
Los conectores Wago son muy eficaces en proyectos eléctricos residenciales o comerciales donde la principal preocupación es la terminación rápida de los cables. Funcionan mejor al unir varios cables en una caja de conexiones, un dispositivo de iluminación o un panel de control, principalmente en espacios reducidos o confinados. Las tuercas de alambre, por el contrario, son típicas en sistemas eléctricos más antiguos o en los casos en que los dos cables unidos rara vez tienen el mismo calibre, y el diseño se adapta mejor a tales desajustes. Ambos siguen el camino dependiendo de los cambios necesarios en un proceso de instalación; Los conectores Wago enfatizan la facilidad de uso y la velocidad, mientras que las tuercas de alambre enfatizan la flexibilidad y adaptabilidad.
Uso de conectores Wago en proyectos residenciales
Los conectores Wago garantizan un entorno de trabajo seguro y confiable al tiempo que ahorran un tiempo valioso durante las instalaciones eléctricas residenciales. El sistema accionado por palanca garantiza que el cable termine de forma segura sin tener que torcerlo. Se adaptan a conductores sólidos, trenzados y de hebras finas, por lo que son versátiles en aplicaciones como circuitos de iluminación, interruptores y cableado de salida. Al ser muy pequeño también permite un uso eficiente en cajas de conexiones compactas. También cumplen con estrictos estándares eléctricos, formando así una solución listada por UL para aumentar la seguridad en los sistemas residenciales. Menos errores en las instalaciones, no se requieren otras herramientas para utilizarlos: por lo tanto, Wagos acelera los proyectos eléctricos, lo que los hace preferidos tanto por los profesionales como por los aficionados al bricolaje.
Tuercas de alambre en trabajos eléctricos comerciales
Cuando se contemplan obras eléctricas comerciales, las tuercas de alambre sirven como conexiones aislantes seguras, cuya confiabilidad tengo la suerte de contar. Cuando se trata de cables de mayor calibre y múltiples conductores, se utilizan comúnmente tuercas de alambre. Por ejemplo, en aplicaciones para conectar circuitos de iluminación o equipos pesados, se utilizan. Además, el diseño roscado produce una conexión mecánica firme necesaria donde los entornos físicos hostiles exigen durabilidad y años de servicio. Aunque su instalación lleva un poco más de tiempo que los conectores push-in, prefiero usarlos porque su capacidad comprobada está ahí para mantener una conexión estable bajo una carga eléctrica fluctuante.
| Tipo de aplicación | Conector recomendado | Razón |
|---|---|---|
| Instalaciones Residenciales Rápidas | Conectores Wago | Instalación rápida, sin herramientas, diseño compacto para espacios reducidos |
| Proyectos conscientes del presupuesto | Tuercas de alambre | Menor costo, ampliamente disponible, confiabilidad comprobada |
| Modificaciones frecuentes | Conectores Wago | Reutilizable, fácil de desconectar y volver a conectar sin dañar los cables |
| Medidores de alambre mixto | Tuercas de alambre | Mejor adaptación para desajustes en el ancho de los cables |
| Cableado de caja de conexiones | Conectores Wago | Diseño compacto, carcasa transparente para inspección visual |
| Comercial de servicio pesado | Tuercas de alambre | Conexión mecánica sólida, durabilidad comprobada en condiciones difíciles |
| Proyectos de hogar de bricolaje | Conectores Wago | Fácil de usar, reduce los errores de instalación y no requiere habilidades especiales |
| Circuitos de iluminación | Conectores Wago | Terminación rápida, adecuada para conexiones de múltiples cables |
Mejores prácticas para empalmar cables
Mejores prácticas para empalmar cables de forma segura y eficiente
Herramientas y Materiales
Utilice únicamente herramientas de alta calidad, como buenos pelacables y engarzadores, y conectores clasificados para el calibre y la aplicación del cable. El conector debe estar clasificado según el tamaño y tipo de cable que se utilice (por ejemplo, sólido o trenzado). Por lo tanto, el conector proporcionará una conexión más segura que se considera aceptable en los códigos eléctricos.
Prepare los cables correctamente
Se debe tener cuidado al pelar el aislamiento para evitar pelar o dañar el núcleo conductor. La longitud pelada debe seguir los requisitos del método de empalme que se utilizará para lograr el máximo contacto. Los conductores trenzados deben torcerse para que los hilos permanezcan juntos durante el proceso de empalme y al mismo tiempo mejorar su estabilidad.
Haciendo la conexión
Para las tuercas de alambre, los alambres deben torcerse entre sí antes de torcer la tuerca. Las conexiones de engarce deben aplicarse correctamente, con engarces aplicados firme y uniformemente alrededor del conductor. Esta unión mecánica es importante para evitar que las conexiones se aflojen y provoquen arcos o sobrecalentamiento del cable.
Aislamiento de la zona de empalme
El área empalmada debe cubrirse con cinta aislante, tubo termorretráctil o conectores preaislados para evitar la exposición y reducir las posibilidades de cortocircuitos. Asegúrese de que el aislamiento esté correctamente ajustado y extienda el aislamiento más allá del área de empalme para una protección adecuada.
Pruebe la conexión
Una vez completado el empalme, la conexión se someterá a pruebas mediante una prueba de tracción (casi un arte inexacto) en la que se tiran suavemente de los cables para comprobar su estabilidad. Utilice el multímetro para comprobar la continuidad y cualquier condición de carga activa.
Se deben seguir los códigos eléctricos locales
Respete siempre los códigos y regulaciones relevantes para su localidad y aplicación. De lo contrario, el empalme podría considerarse PIR o un peligro para la seguridad.
Este método debería dar como resultado empalmes de alambre que sean confiables y duraderos, adecuados para fines residenciales, comerciales e industriales.
Conclusión: tomar la decisión correcta
Resumen de diferencias clave
Tanto los conectores Wago como las tuercas de alambre desempeñan funciones esenciales en las instalaciones eléctricas, cada una con distintas ventajas adaptadas a aplicaciones específicas. Comprender sus diferencias ayuda a los electricistas y aficionados al bricolaje a tomar decisiones informadas que prioricen la seguridad, la eficiencia y la rentabilidad.
Conectores WAGO Representan la innovación moderna en conectividad eléctrica. Su mecanismo de palanca y tecnología de empuje eliminan la necesidad de torcer los cables, lo que reduce drásticamente el tiempo de instalación y la posibilidad de errores humanos. La carcasa transparente permite la verificación visual de la colocación adecuada del cable, mientras que el sistema de sujeción de presión de resorte garantiza conexiones consistentes y confiables que resisten aflojarse con el tiempo. Su reutilización los hace ideales para aplicaciones que requieren modificaciones o mantenimiento frecuentes, y su diseño compacto es perfecto para espacios reducidos como cajas de conexiones. Si bien el costo inicial es mayor, el ahorro de tiempo y la reducción de mano de obra a menudo justifican la inversión, especialmente en entornos comerciales e industriales.
Tuercas de alambre siga siendo una solución probada y económica que ha resistido la prueba del tiempo en trabajos eléctricos. Su simplicidad, amplia disponibilidad y bajo costo los hacen atractivos para proyectos económicos e instalaciones sencillas. El diseño roscado crea una conexión mecánica sólida que funciona de manera confiable cuando se instala correctamente y se destacan por acomodar medidores de alambre mixtos. Para aplicaciones comerciales que involucran conductores más grandes o condiciones ambientales adversas, las tuercas de alambre proporcionan las conexiones robustas y duraderas necesarias para una confiabilidad a largo plazo.
Factores a considerar al elegir
- Requisitos de velocidad de instalación: Elija conectores Wago cuando la eficiencia del tiempo sea primordial
- Restricciones presupuestarias: Las tuercas de alambre ofrecen un valor excelente para proyectos sensibles a los costos
- Frecuencia de modificaciones: Los conectores Wago destacan en aplicaciones que requieren cambios regulares
- Compatibilidad de tipos de cables: Los conectores Wago manejan varios tipos de cables sin esfuerzo; Las tuercas de alambre se adaptan mejor a los desajustes de calibre
- Limitati de spate: El diseño compacto de Wago funciona mejor en áreas confinadas
- Nivel de habilidad del usuario: Los conectores Wago son más indulgentes para los instaladores menos experimentados
- Condiciones ambientales: Considere la vibración, la temperatura y la humedad al seleccionar
- Cumplimiento del código: Asegúrese de que el conector elegido cumpla con los códigos y estándares eléctricos locales
Recomendaciones finales
Para instalaciones residenciales modernas, renovaciones o cualquier proyecto donde la facilidad de uso y la velocidad de instalación importen, los conectores Wago ofrecen ventajas significativas. Su diseño infalible minimiza los errores y su reutilización respalda prácticas sostenibles al permitir la reutilización de cables sin daños.
Para trabajos comerciales tradicionales, proyectos a gran escala con limitaciones presupuestarias o aplicaciones que involucran calibres de cables mixtos y conexiones de servicio pesado, las tuercas de alambre siguen siendo una excelente opción. Su trayectoria comprobada y su confiabilidad mecánica continúan haciéndolos indispensables en la industria eléctrica.
En última instancia, muchos electricistas profesionales mantienen ambos tipos de conectores en sus kits de herramientas, seleccionando la opción más adecuada en función de los requisitos específicos de cada proyecto. Comprender las fortalezas y limitaciones de cada tipo de conector garantiza instalaciones eléctricas seguras, eficientes y que cumplen con los códigos y que resisten la prueba del tiempo.
⚠¦ Recordatorio de seguridad
Priorice siempre la seguridad al trabajar con sistemas eléctricos. Asegúrese de que la energía esté desconectada antes de comenzar cualquier trabajo eléctrico. Siga todos los códigos y regulaciones eléctricas locales. En caso de duda, consulte con un electricista autorizado. La selección e instalación adecuadas del conector son fundamentales para prevenir riesgos eléctricos, incluidos incendios, descargas eléctricas y daños al equipo.
Fuentes de referencia
Preguntas frecuentes (FAQ)
¿qué son los conectores Wago versus los de tuerca de alambre?
Se utilizaron tuercas de alambre y conectores Wago para unir cables eléctricos, aunque difieren en su funcionamiento. Las tuercas de alambre se tuercen sobre los cables para un conjunto de cables apretados, mientras que los conectores Wago (especialmente los de la serie Wago 221) están diseñados con palancas para una conexión más confiable y segura. En este sentido, los conectores Wago son más fáciles de operar y menos propensos a fallar que las tuercas de alambre tradicionales.
Con respecto a las tuercas de alambre, ¿cuáles son las diferencias en los conectores de alambre Wago 221?
Las ventajas que tienen los conectores de cable Wago 221 sobre las tuercas de cable son muchas. Permiten la inserción de cables sólidos o trenzados en un solo paso rápido sin torcerse. Esto ahorra tiempo y elimina cortocircuitos o conexiones sueltas que pueden presentar problemas de responsabilidad. Otro de los beneficios de los conectores Wago es que son reutilizables, lo que aumenta su versatilidad en trabajos de bricolaje.
¿son los conectores Wago más seguros que las tuercas de alambre?
Sí, a veces se hace referencia a los conectores Wago como más seguros que las tuercas de alambre. La acción de palanca del conector Wago garantiza una buena potencia de agarre en los cables, por lo que no se puede aflojar. Esto es especialmente importante en aplicaciones de alto voltaje donde una conexión segura es la principal preocupación. Además, el diseño Wago reduce el riesgo de conductores expuestos, lo que podría ser un peligro en casos de una aplicación inadecuada de tuercas de alambre.
¿qué tipo de cables son compatibles con los conectores Wago 221?
Se aceptan varios cables para Wago 221, incluidos cables sólidos y trenzados. El conector se adapta a diferentes tamaños de conductores y, por lo tanto, es adecuado para una amplia gama de aplicaciones eléctricas. Esta es una de las razones por las que muchos profesionales en el sector prefieren los conectores Wago a las tuercas de alambre.
¿existen videos instructivos que le ayudarán a aprender a utilizar los conectores Wago?
Hay muchos videos instructivos disponibles en línea que muestran cómo usar los conectores Wago. Por lo general, estos videos incluyen temas como insertar cables en el conector Wago correctamente, los beneficios de usar conectores Wago versus tuercas de alambre y algunos consejos para aplicaciones eléctricas. Será de especial ayuda para los entusiastas del bricolaje ver estos tutoriales para fortalecer aún más sus habilidades.
¿qué es la serie Wago 221 y cuáles son sus ventajas?
La serie Wago 221 se refiere a un pequeño conjunto de conectores de cables con muchos beneficios, la mayoría de los cuales se incluyen en aquellos que contribuyen a la velocidad y la facilidad de uso. En comparación con las tuercas de alambre, que deben torcerse para sujetar los cables, los conectores Wago 221 utilizan un mecanismo de palanca simple para sujetar los cables en su lugar. Un mecanismo de este tipo hace que la conexión sea más rápida, mientras que el diseño garantiza uniones igualmente fuertes cada vez, lo que fácilmente podría reducir la posibilidad de falla.
¿son reutilizables los conectores de cables Wago?
Sí, los conectores de alambre Wago son reutilizables, lo que les da una ventaja significativa sobre las tuercas de alambre. Si es necesario cambiar o no quitar una aplicación de conector, se puede abrir cómodamente la palanca, quitar el cable y luego reutilizarlo para una aplicación diferente. Esta característica hace que un conector Wago sea mucho menos costoso tanto para profesionales como para aficionados al bricolaje.
¿cuál es mejor para proyectos de bricolaje: tuercas de alambre o conectores Wago?
Desde la perspectiva de un proyecto de bricolaje, los conectores Wago suelen ser la mejor opción en comparación con las tuercas de alambre. Su diseño conveniente facilita conexiones rápidas sin herramientas especializadas. Poder reutilizar Wagos también puede generar ahorros de tiempo y dinero, lo que los convierte en una opción práctica para cualquiera que quiera realizar trabajos eléctricos de forma segura y eficiente.
