AC versus MC-kabel: inzicht in de belangrijkste verschillen in met metaal beklede elektrische bedrading

Elke draad heeft zijn unieke specificatie, en als je ze goed hebt, zorgt dat voor veiligheid, efficiëntie en naleving van bouwvoorschriften of mandaten Een van de meest populaire residentiële en commerciële bedradingsmethoden is AC (gepantserde kabel) en MC (metaal beklede kabel). Hoewel ze op oppervlakteniveau beide hetzelfde kunnen overkomen, verschillen ze aanzienlijk in constructie, toepassingen en de geldende wetten. Dit artikel is bedoeld om de verschillen tussen AC- en MC-kabels uit te leggen om het begrip van de besluitvorming over de specifieke projectvereisten te vergemakkelijken. Voor een elektricien, aannemer, doe-het-zelfzaak en in het algemeen iedereen die meer wil weten over de bouten en moeren van deze apparaten die tijdens elektrische installaties worden gebruikt, probeert deze gids deze componenten uitgebreid uit te leggen.

Wat zijn de belangrijkste verschillen tussen AC- en MC-kabel?

Bouw:

• AC (gepantserde kabel) omvat over het algemeen een papieren wikkel of verbindingsstrip in het pantser. MC (Metal-Clad) kabel bevat deze verbindingsstrip niet. In plaats daarvan is hij uitgerust met een groen geïsoleerde aardingsgeleider, die wordt gebruikt voor aardingsdoeleinden.

Toepassingen:

• Woonwijken en lichte commerciële zones zijn veel voorkomende plaatsen voor het gebruik van AC-kabel In vergelijking met MC kabel, MC-kabel is robuuster, waardoor het geschikt is voor zowel binnen als buiten gebruik, inclusief industriële zones met verhoogde mechanische of omgevingsfactoren.

Aarding:

• Het pantser en de verbindingsstrip van de AC-kabel zorgen voor aarding. Omdat er een afzonderlijke geïsoleerde geleider is die wordt gebruikt voor aardingsdoeleinden, is de MC-kabel beter aanpasbaar aan verschillende aardingsconfiguraties, waardoor veelzijdigheid wordt gegarandeerd.

Codevereisten:

• AC-kabel valt onder artikel 320 van de National Electrical Code (NEC), terwijl MC-kabel onder artikel 330 valt. Het verschil in vereisten toont verschillende constructies en toepassingen van elke kabel.

Als u deze verschillen in gedachten heeft, kunt u het meest geschikte type kabel selecteren voor de elektrische werkzaamheden van uw project, in relatie tot de specificaties en de vereiste veiligheidsnormen.

Het verschil tussen AC- en MC-kabel begrijpen

Om het begrip van de toepassingen van AC- en MC-kabels te vergroten, vindt u hieronder een gedetailleerde lijst met de belangrijkste kenmerken die hen onderscheiden.

Bouw:

• AC-kabel: Beschikt over een interne verbindingsstrip die, samen met het pantser, een foutstroompad met lage impedantie vormt.
• MC-kabel: Bevat een niet-bedrukte volwaardige gestrande grondleiding, die kaal of groen geïsoleerd is Deze dient als aardingsgeleider voor apparatuur.

Armor Materiaal:

• AC-kabel: Bestaat meestal uit in elkaar grijpende aluminium of stalen bepantsering, die fysieke bescherming biedt en het systeem onderbreekt.
• MC-kabel: Wordt geleverd met zowel aluminium als stalen bepantsering, maar het pantser wordt niet gebruikt als aardingsgeleider.

Aardingsgeleider:

• AC-kabel: Gebruikt de interne verbindingsstrook samen met het pantser om te aarden.
• MC-kabel: Heeft een aanvullende aardingsgeleider om de betrouwbaarheid van het consistent aarden te garanderen.

Codevereisten:

• AC-kabel: Gebonden door artikel 320 van de NEC, dat nauwkeurige regelgeving vereist voor het aarden en installeren van wisselstroomkabels.
• MC-kabel: Gebonden door artikel 330 van de NEC, met verschillende bepalingen met betrekking tot de constructie en het aardingssysteem ervan.

Toepassingen:

• AC-kabel: Voornamelijk bedient residentiële en light commerciële toepassingen, vooral waar installatiegemak essentieel is.
• MC-kabel: Wijd gebruikt in industriële en commerciële omgevingen, met name waar sterke gronding of bescherming tegen corrosie nodig is.

Flexibiliteit in configuraties:

• AC-kabel: Hoofdzakelijk bedoeld voor conventionele gebouwbedrading.
• MC-kabel: Flexibeler, inclusief verschillende soorten aarding, directe begraving en natte locatieomgevingen.

Door dergelijke differentiaties te analyseren, kunnen professionals het meest geschikte kabeltype kiezen en tegelijkertijd de veiligheid, compliance en de beste functionaliteit in hun elektrische systemen garanderen.

Onderzoek naar het gebruik van AC- en MC-kabel

Zowel AC (gepantserde kabel) als MC (metal beklede kabel), hebben hun specifieke toepassingen die relevant zijn voor hun ontwerp, en dus, worden veel gebruikt in elektrische installatie AC-kabel vindt zijn toepassing voornamelijk binnenshuis, meer specifiek in lichte commerciële en residentiële structuren, voor algemene tak circuit bedrading Het werkt goed in gebieden die de kabel niet blootstellen aan onaangename omstandigheden, zoals vocht.

Het aanpassingsvermogen van MC-kabel aan verschillende omgevingen, zoals industriële, commerciële en buitenlucht, maakt het veelzijdiger. Het vindt toepassing in gebieden die bescherming tegen vocht, directe begraving of afscherming vereisen in een zware omgeving. Het heeft vooral de voorkeur in ingewikkelde installaties waar extra aarding, omsluiters en beschermende paden nodig zijn vanwege de veelzijdigheid en sterkte.

De rol van aarding in AC versus MC-kabel

De betekenis van aarding in AC (Armored Cable) en MC (Metal-Clad Cable) systemen kan nauwelijks worden overschat in het kader van de elektrische veiligheid en de betrouwbaarheid van het systeem als geheel AC-kabel bevat een integrale verbindingsstrip die strak omwikkeld is met het pantser, wat resulteert in een direct pad voor aarding Hierdoor kan het kabelpantser fungeren als aardingsgeleider.

Aarding in de MC-kabel wordt niet verzorgd door het pantser. Het omvat eerder een geïsoleerde of kale grond draad in de kabel montage.zelfs in gebieden die onderhevig zijn aan fysieke en corrosieve schade, zorgt deze geleider voor een onbelemmerd, betrouwbaar aardingspad. Een belangrijk verschil is dat de toevoeging van een afzonderlijke aardingsgeleider in MC-kabel de prestaties ervan versterkt voor zware toepassingen waarbij sterke elektrische aarding van cruciaal belang is.

Waarom kiezen voor AC-kabel voor elektrische installaties?

Voordelen van gepantserde kabel in residentiële bedrading

1. Verbeterde duurzaamheid: Gepantserde kabel biedt betrouwbaarheid op lange termijn in residentiële toepassingen omdat het is vervaardigd met een sterke metalen omhulling die beschermt tegen fysieke schade.
2. Brandwerendheid: Het metalen pantser draagt verder bij aan de brandveiligheid in elektrische installaties als extra barrière tegen hitte en vlammen.
3. Gemak van installatie: Het stroomlijnen van installatieprocessen door arbeidstijdverkorting, heeft gepantserde kabel in veel gevallen geen leidingen nodig.
4. Elektromagnetische interferentie (EMI) Bescherming: Het metalen pantser biedt betrouwbare elektrische prestaties en beschermt de interne geleiders tegen elektromagnetische interferentie, waardoor stabiele signalen worden gegarandeerd die vrij zijn van verstoring.
5. Superieure aarding: Het verminderen van de behoefte voor een afzonderlijke aardingsdraad kan de mantel van gepantserde kabel in verschillende installaties dienen als een effectieve aardingsgeleider voor apparatuur.
6. Kosteneffectieve oplossing: De combinatie van duurzaamheid van gepantserde kabels, gecombineerd met individueel brandwerende en aardingsmogelijkheden, maakt het kosteneffectiever dan andere eenvoudiger bedradingssystemen.
7. Code-naleving: Gepantserd kabel voldoet aan toepasselijke elektrische controles voor veiligheid en prestaties, waardoor het voldoet aan de woonnormen, vertrouwde bedrading en woonnormen.
8. Veelzijdigheid: Gepantserde kabel demonstreert aanpassingsvermogen omdat deze kan worden gebruikt in verborgen muren, blootgestelde locaties of vochtige omgevingen, geschikt voor verschillende installatie-instellingen.
9. Minimaal onderhoud: De verhoogde duurzaamheid van het metalen pantser vermindert de frequentie van het vereiste onderhoud of de reparatie van iets, waardoor de algehele waarde ervan in de loop van de tijd toeneemt.

Begrijpen van de verbindingsstrip in AC-kabel

De verbindingsstrip in wisselstroomkabels fungeert als aardingsgeleider voor de kabel en biedt elektrische bescherming als een pad met lage impedantie naar aarde volgens de elektrische veiligheidseisen.

Wanneer AC-kabel te gebruiken op natte locaties

1. Buitengebruik: AC-kabel kan worden gebruikt op buitenlocaties die worden blootgesteld aan regen of enige vorm van vocht.
2. Ondergronds gebruik: AC-kabel is toepasbaar op ondergrondse locaties, zolang deze maar in natte leidingsystemen wordt geplaatst.
3. Vochtige industriële omstandigheden: De kabel kan worden gebruikt in industriële faciliteiten die vochtig zijn en waar water of vochtigheid consistent aanwezig is.
4. Wasserijen en andere soortgelijke plaatsen: AC-kabels kunnen worden gebruikt in woon- of commerciële ruimtes in gebieden zoals wasserijen, die vochtgevoelig zijn.
5. Kruipruimte of kelder: In meer verouderde constructies kunnen AC-draden worden gebruikt in de beschermde vorm, in kelders of kruipruimtes die vochtig zijn.
6. Maritiem of kust: AC-kabel is praktisch op vochtige plaatsen en plaatsen die voortdurend met zout water worden besproeid. Ook plaatsen in de buurt van waterlichamen, zoals dokken, jachthavens en kustgebouwen.
7. Landbouwregio's: Kassen, schuren en soortgelijke landbouwstructuren die worden blootgesteld aan condensatie of irrigatie kunnen enorm profiteren van het gebruik van AC-kabels.

De integratie en effectieve toepassing van wisselstroomkabels op natte locaties zijn sterk afhankelijk van de juiste installatiepraktijken en lokale elektriciteitsvoorschriften.

Wat maakt MC-kabel een voorkeurskeuze voor elektriciens?

Kenmerken van Type MC Kabels

1. Robuuste constructie: Type MC kabels zijn ingekapseld in een duurzaam metallic pantser dat superieure bescherming biedt tegen fysieke schade.
2. Veelzijdigheid: Hun toepassingen bestrijken de industriële, commerciële en residentiële sectoren.
3. Compact ontwerp: De in elkaar grijpende pantserstructuur van MC-kabels resulteert in een ruimtebesparend, lichtgewicht ontwerp zonder dat dit ten koste gaat van de prestaties.
4. Brandwerende beoordelingen: Talrijke MC Type kabels worden geleverd met brand-geclassificeerde functies om meerdere brand - en veiligheidseisen te vervullen.
5. Gemak van installatie: De flexibiliteit van deze kabels vereenvoudigt de routering door leidingen en om hoeken, waardoor tijd wordt bespaard en de moeilijkheidsgraad tijdens de installatie wordt geminimaliseerd.
6. Compatibiliteit met aarding: Het pantser van specifieke MC-kabels vereenvoudigt de aarding van apparatuur, omdat deze kan dienen als Equipment Grounding Conductor (EGC).
7. Vochtbestendigheid: Type MC-kabels met optionele buitenmantels en afgedichte constructies kunnen in contact komen met vochtige en natte omstandigheden.
8. Hoge geleidbaarheid: Deze kabels maken gebruik van koper of aluminium geleiders om een efficiënte elektrische geleidbaarheid te garanderen voor diverse behoeften op het gebied van stroomverdeling.
9. Temperatuurbereik: Type MC-kabels kunnen worden gebruikt in extreme omgevingsomstandigheden, omdat ze zijn ontworpen om binnen een breed temperatuurbereik te presteren.
10. Code-naleving: Type MC kabels zijn gapless constructies aan NEC (National Electrical Code) voorschriften voor meerdere toepassingen MC Type kabels zijn gegarandeerd om de gestelde normen te overschrijden.

Toepassingen: Wanneer heeft MC-kabel de voorkeur?

1. Industriële faciliteiten: Sterke constructie, die bestand is tegen mechanische schade en zware omstandigheden, maakt MC-kabels gebruikelijk op industriële werkplekken.
2. Commerciële gebouwen: Hun veelzijdigheid en naleving van veiligheidsvoorschriften maken ze ook geschikt voor gebruik in kantoorgebouwen, winkelcentra en zelfs ziekenhuizen.
3. Residentiële projecten: In meergezinswoningen of appartementsgebouwen waar een verhoogde behoefte aan brandveiligheid bestaat, zijn MC-kabels ook geschikt.
4. Ondergrondse installaties: Sommige soorten MC-kabels zijn geschikt voor directe begraving en worden daarom vaak gebruikt voor ondergrondse stroomdistributie.
5. Blootgestelde aanvragen: Voor blootgestelde runs zoals in kelders en bijkeukens zijn MC-kabels ideaal omdat vergrendelde bepantsering extra bescherming biedt.
6. Gevaarlijke locaties: MC-kabels zijn geschikt voor bepaalde installaties op gevaarlijke locaties en voldoen aan criteria voor gebieden met brandbare gassen, dampen en stof.
7. Datacenters: Het doorgeven van stroom aan kritieke systemen en apparatuur zorgt ervoor dat er in datacenters vaak een beroep wordt gedaan op MC-kabels.
8. Controle en signaaloverdracht: MC-kabels worden ook gebruikt in stuurcircuits en in gebouwautomatiseringssystemen voor verlichting en signalering.
9. Outdoor Toepassingen: Bepaalde MC-kabels kunnen buiten worden geïnstalleerd en zijn bestand tegen zonlicht en vocht wanneer ze zijn uitgerust met de juiste mantelmaterialen.
10. Tijdelijke energie-installaties: Het gebruik ervan is wijdverbreid voor het leveren van tijdelijke stroom op bouwplaatsen of tijdens evenementen, vanwege het gemak van installatie en ontmanteling ervan.

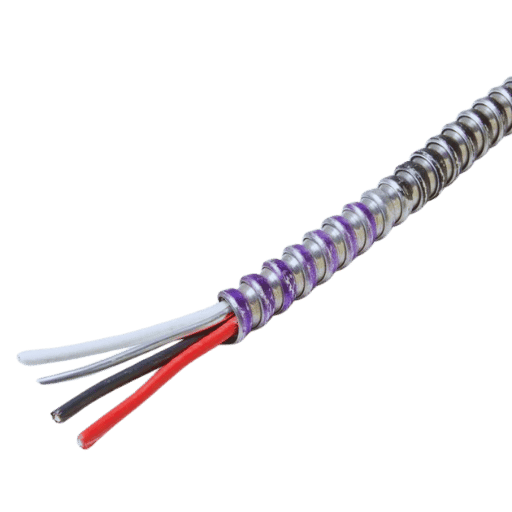

Hoe MC-kabel bestaat uit verschillende componenten

MC-kabels zijn gemaakt van geïsoleerde geleiders samen met een aardings-/hechtgeleider, allemaal ingekapseld in een in elkaar grijpend pantser van aluminium of staal, soms bovendien beschermd met een vochtbestendige mantel voor extra duurzaamheid en om aan de toepasselijke normen te voldoen.

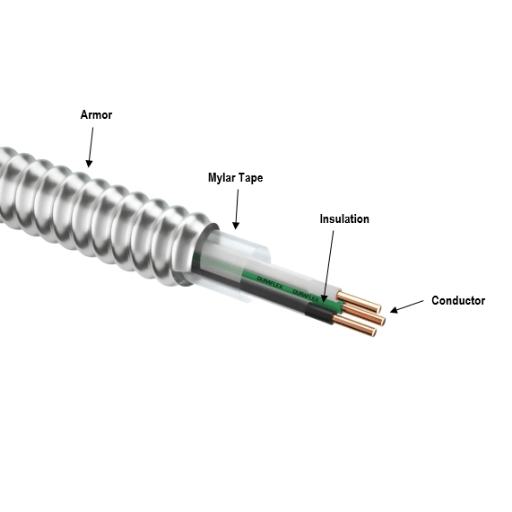

Hoe zorgen AC- en MC-kabels voor bescherming en aarding?

Het belang van metalen pantsers in de elektrische veiligheid

De beschermende metalen omhulsels binnen elektrische kabels beschermen tegen fysieke inbreuken en elektromagnetische interferentie, terwijl ze ook fungeren als een effectief aardingspunt in overeenstemming met de hedendaagse elektrische veiligheidsvoorschriften.

Rol van Ground Conductor in AC en MC Kabels

• Verbeterde veiligheid: De veiligheid wordt verbeterd omdat de aardgeleider ervoor zorgt dat elektrische storingen efficiënt in de grond kunnen verdwijnen, waardoor de risico's op elektrische schokken of branden aanzienlijk worden verminderd.
• Fout Huidige afhandeling: Het aardcircuit houdt zich ook bezig met foutstromen, waardoor de stroomonderbrekers of zekeringen het defecte circuit kunnen openen tijdens een van de abnormale omstandigheden.
• Vermindering van elektromagnetische interferentie (EMI): De aardgeleider helpt EMI ook door de kabel te aarden, waardoor interferentie wordt verminderd, zodat gevoelige elektrische apparatuur nauwkeurig en betrouwbaar kan werken.
• Naleving van normen: Een goede aarding en het voldoen aan elektrische codes en eisen van goede regelgeving zorgen ervoor dat de installatie niet onder de geaccepteerde veiligheidslimieten valt.
• Geminimaliseerde spanningsopbouw: De aardgeleider zorgt ervoor dat er geen bewegingloze, ongelooflijk gevaarlijke spanning wordt opgebouwd in het kabelpantser of de kabelapparatuur, die systemen en personeel beschermt.

Het niveau van aarding begrijpen dat door elk van hen wordt geboden

De beschermende functionaliteit van elk systeem is afhankelijk van de structuur en uitvoering ervan. Effectieve aarding zorgt voor een aardretourpad met minimale weerstand, waardoor de veiligheid en operationele effectiviteit worden gegarandeerd. Systemen met afzonderlijke aardingsgeleiders bieden doorgaans een betere bescherming dan systemen die afhankelijk zijn van leiding- of kabelpantser voor aarding. Een haalbare betrouwbaarheid in een aardingssysteem wordt bereikt door grondig onderzoek van aardingsonderdelen, naleving van veiligheidsvoorschriften en routinematig systeemonderhoud.

Hoe bepaal je het juiste type kabel voor specifieke behoeften?

Beoordeling van de vereisten voor de elektrische code

Wanneer wordt geprobeerd de juiste klasse van een specifieke kabel te verifiëren, omvatten deze toepassingen verschillende marktsecties, zoals residentieel, industrieel of zelfs commercieel. Dit kan worden afgeleid na controle met de ISO-markeringen en lokale elektrische codes, vooral de NEC. Het spanningsniveau, de stroommogelijkheden van de kabel en de omgevingsomstandigheden van de locatie (nat en droog) waar de kabel zal worden geïnstalleerd, moeten worden geanalyseerd. Spanningskwaliteit is ook een kritische factor waarmee rekening moet worden gehouden bij het kiezen van de kabel. De aangeboden kabel moet zeker slagen voor de tests van de juiste isolatie zoals gedefinieerd door de codes. Ook moeten hun relevante goedkeuringsstempels worden gecontroleerd. Isolatietests, stempeltests en algehele naleving van de markeringen moeten worden gecontroleerd aan de hand van de veiligheid die wordt geboden voor de belasting, het milieu en de operationele behoeften om altijd de toereikendheid te garanderen.

Rekening houdend met bescherming tegen fysieke schade

Er moeten leidingsystemen, kabelgoten of andere beschermende behuizingen worden gebruikt die geschikt zijn voor de installatieomgeving om kabels tegen fysieke schade te beschermen Materialen die bescherming bieden tegen mogelijke schokken, schuren of blootstelling aan corrosieve stoffen moeten worden geselecteerd Het beveiligingssysteem moet voldoen aan relevante codes en normen zoals de National Electrical Code (NEC). Periodieke inspecties, samen met onderhoud, helpen potentiële bedreigingen voor de kabelgezondheid te identificeren en te beperken. Deze meerlaagse aanpak behoudt de levensduur en operationele integriteit van de kabels.

Kiezen tussen twee soorten elektrische kabels

Wat betreft de isolatie, het type geleider en de specifieke eisen van het gebruik, deze drie factoren, onder andere, begeleiden mijn keuze voor een van de twee mogelijke soorten elektrische kabels Voor hulp, ik vaak wenden tot JOCA-kabel, die een grondige leidraad biedt voor kabeltypen en correct gebruik Op deze manier ben ik er zeker van dat de beslissingen die ik neem gebaseerd zijn op factoren zoals kwaliteit, duurzaamheid en naleving van regelgeving en normen.

Veelgestelde vragen (FAQ's)

Vraag: Wat onderscheidt MC- en AC-kabel die wordt gebruikt in met metaal beklede elektrische bedrading?

A: Het ontwerp van MC (Metal Clad) en AC (Armored Cable) kabels is wat hen onderscheidt van het worden gebruikt in metaal beklede elektrische bedrading MC kabels bevatten een geïsoleerde aardingsdraad op ware grootte en zijn over het algemeen geschikt voor natte locaties, terwijl AC-kabels een verbindingsdraad bevatten die in het pantser is gewikkeld en meestal op droge locaties worden aangetroffen. MC-kabels zijn relatief flexibeler en beter beschermd tegen fysieke schade vanwege hun flexibele metalen mantel.

Vraag: Wat zijn de kenmerken van met metaal beklede kabels en waar worden ze gebruikt?

A: Met metaal beklede kabels zijn, zoals de naam al doet vermoeden, een type elektrische bedrading dat heeft een metalen bekleding rond geïsoleerde geleiders, die de fysieke bescherming tegen elke vorm van schade verbetert, naast het verbeteren van de veiligheid en betrouwbaarheid. Het gebruik ervan is belangrijk in verschillende elektriciteitsinstallaties waar sterkte, bescherming en dekking tegen externe factoren essentieel zijn.

Vraag: Wat is het effect van de continuïteit van kabelpantser op de prestaties van met metaal beklede kabels?

A: Continuïteit van bepantsering verbetert de operationele prestaties van met metaal beklede kabels door aardingssystemen Een complete metalen mantel is voordelig voor installatie omdat het de veiligheid en betrouwbaarheid van het elektrische systeem verhoogt door een efficiënt elektrisch pad te bieden voor foutstromen en hindernissen te verminderen.

Q: Wat is de functie van de verbindende draad in AC kabels?

A: Het wikkelen van verbindingsdraad in kraftpapier en de plaatsing ervan in AC-kabels dienen de functie van een beschermdraad om ervoor te zorgen dat het kabelpantser geaard is door de kabel effectief te aarden voor een betrouwbare installatie.

Vraag: Beschrijf de toepassing van een speciale aarddraad in MC-kabels.

A: De beschermende behuizing maakt gebruik van een afzonderlijk geïsoleerde aarddraad voor MC-kabels, waardoor een duidelijk aardingspad ontstaat dat gescheiden is van de rest van de draad, waardoor het veiligheidsprofiel van het elektrische netwerk toeneemt.

Vraag: Wat is het belang van dunne metalen pantsers in met metaal beklede kabels?

A: Beweging door vele omleidingen in het bedradingssysteem wordt eenvoudiger gemaakt door het gebruik van dun metalen pantser in met metaal beklede kabels, dat een hoge mate van bescherming biedt tegen fysieke schade, terwijl de flexibiliteit behouden blijft en de hindernissen aanzienlijk worden verminderd.

Vraag: Welke voordelen bieden individueel geïsoleerde geleiders in MC- en AC-kabels?

A: Individueel geïsoleerde geleiders verbeteren de veiligheid en effectiviteit van MC - en AC-kabels in elektrische installaties door een betere bescherming te bieden tegen kortsluiting en elektrische interferentie.

Vraag: Hoe wordt bescherming geboden als u MC-elektrische kabels vergelijkt met andere soorten kabels?

A: De beschermende eigenschappen van MC elektrische kabels zijn een van de meest geavanceerde vanwege de aanwezigheid van een flexibele metalen mantel met een speciale aardingsdraad Ze kunnen het beste worden gebruikt in omgevingen waar de bescherming tegen fysieke schade wordt verbeterd ten opzichte van wat standaardkabels bieden.

Vraag: Waarom is een standaard aarddraad belangrijk bij het installeren van met metaal beklede kabels?

A: Het gebruik van een standaard aarddraad in beklede metalen kabelinstallaties biedt een manier om het elektrische systeem te aarden, dat voldoet aan de veiligheidsnormen en elektrische voorschriften.

Vraag: Kunnen met metaal beklede kabels worden gebruikt in natte omgevingen?

A: Ja, met metaal beklede kabels, met name MC-kabels, zijn geschikt voor gebruik in natte omgevingen omdat ze een geïsoleerde aarddraad op ware grootte hebben en hun omhulsel vochtbestendig is.
