關於 16 號電線您需要了解的一切:終極指南

問候 “關於 16 號電線的一切都需要了解:終極指南”這本終極指南是為想要了解更多資訊的專業人士和愛好者提供的完整資訊中心 16 號電線. 本文將討論所有要點 16 號線, ,如其物理特性、典型應用、優點和技術規格等。無論您是從事電氣工程還是汽車製造,甚至在家中進行一些 DIY,了解 16 條軌距電線的不同方面都可以幫助您正確做出決定並確保工作中的最佳性能。因此,這篇文章將是一種資源材料,它應該為您提供在各種環境下使用 16 條軌距電線時所需的所有必要物品。.

什麼是 16 號線,如何使用?

了解術語“”gauge”

為了表達電線的直徑或厚度,我們使用“”gauge”這個詞。美國線規 (AWG) 系統是美國最常用的系統之一,其運作原理是較窄的電線被分配較小的軌距編號。相反,較大的規格編號連接到較寬的電線。更準確地說,16 號電線的直徑約為 0.051 英吋或 1.29 毫米。這個數字非常重要,因為它會影響電線具有多少電阻以及它可以連續承載多少安培而不會因各種用途而過熱。事實上,這個值至關重要,因為這些品質是滿足任何電線設計不同需求所必需的。因此,請欣賞此類測量結果,因為它們可以確保正確選擇需要特殊接線的任務,從而提高專案期間的安全性和效率,並且對其規格了解太多。.

不同類型的 16 號線

16 號線材具有不同類型的設計,以滿足特定的需求和應用。在本文中,我們將討論最常見的 16 號線材類型及其相應的技術參數:

實心 16 號線

• 其他術語: 單芯電纜。.

技術規格:

• 直徑: 1.29 毫米(0.051 英吋)。.
• 抵抗: 每 1000 英尺約 4.016 歐姆。.
• 目前承載能力: 大約 18-22 安培。.
• 應用: 它用於需要牢固連接的房屋和商業建築的電線。.

絞合 16 號線

• 另一個名字: 絞線電纜。.

技術規格:

• 直徑: 整體尺寸為 1.29 毫米(0.051 英吋),但比實心電線更靈活。.
• 抵抗: 與單股相比,由於表面積較大,因此略高。.
• 目前承載能力: 與實心電線類似,但具有更好的靈活性。.
• 應用: 適合需要一定程度靈活性的使用,例如汽車佈線或電子電路。.

鍍錫 16 號線

• 其他術語: 錫鍍線、鍍錫銅導體等。.

技術規格:

• 直徑: 1.29 毫米(0.051 英吋)。.
• 抵抗: 由於表面鍍錫,其電阻率略有增加,因此略高。.
• 目前承載能力: 與未罐裝品種相同。.
• 應用: 提供額外的防腐蝕保護,因此適合海洋環境或容易出現高濕度水平的區域。 .

銅包鋁 (CCA) 16 號線:

• 也稱為: 銅包鋁線。 .

技術規格:

• 直徑:1.29 毫米(0.051 英吋)。.
• 抵抗: 比純銅高,每 1000 英尺約 5.52 歐姆。.
• 目前承載能力: 略低於純銅,適合短期運行。.
• 應用: 對於電導率要求不嚴格的低壓應用(例如家庭或辦公室)來說,這是一個經濟高效的選擇。.

了解不同類型的 16 號電線及其技術規格將有助於您為您的專案選擇合適的電線。.

16 號電線的常見應用

16號線之所以在許多應用中普遍使用,是因為它結合了靈活性和強度。此類電線的一些常見用途如下:

1. 汽車佈線: 在汽車、卡車和摩托車中,人們經常使用 16 號電線進行佈線,因為它具有靈活性以及足夠的載流能力,非常適合音訊系統或其他電氣元件等光連接。.
2. LED照明: 當安裝 LED 燈條或任何其他照明燈具時,電源需要長距離輸送,但仍可隱藏在狹窄的空間內,那麼使用該儀表就足以滿足電力輸送要求,同時保持通過如此狹窄通道的可路由性。.
3. 家居和建築佈線: 對於家庭中的低壓照明應用(低強度燈)、警報系統和恆溫器等,個人使用住宅 16AWG 級電線主要是因為它們易於操作,但從電氣角度來說足夠粗,因此可以滿足預期目的,而無需失敗。.
4. DIY 電子與愛好項目: 對於喜歡在家中或實驗室以外的其他地方自己製作電子產品的愛好者來說;他們通常更喜歡使用這種尺寸的電線,因為它既可以提供施工階段所需的延展性,也可以提供系統完成後所需的穩健性。 .
5. 海洋應用: 十六號儀表的鍍錫版本在海洋環境中發揮著重要作用,因為船隻需要耐用的材料,可以承受外出航行時經歷的惡劣天氣條件,因此需要耐腐蝕電纜,尤其是那些與導航系統一起使用的電纜,預計長時間會出現大量電壓降除了直接暴露在海洋等鹹水體中之外,電源點之間的運行也至關重要,因此在這種情況下,它們的可靠性至關重要。.

了解這些典型用途有助於根據需要記住安全性和功能方面的項目來選擇正確的類型。.

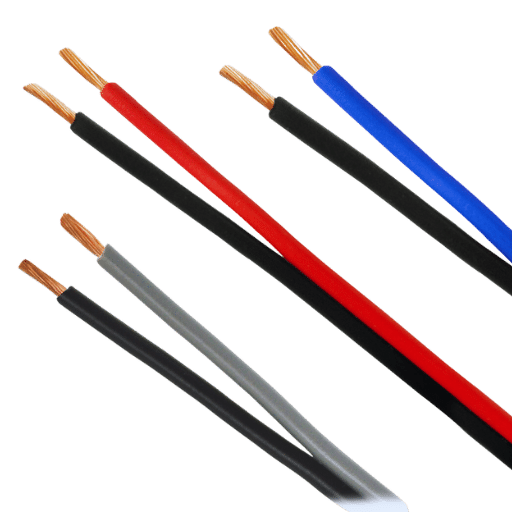

為什麼要為您的專案選擇 16 條 AWG 線?

使用16awg線的優點

16 AWG 線具有許多優點,使其更適合不同用途:

1. 靈活性: 其適中的厚度使電線足夠靈活,可以輕鬆穿過狹窄的空間或繞過障礙物,而不會影響整體結構。.
2. 足夠的電流容量: 這意味著中低功率設備可以接收足夠的電流來正確可靠地運作;因此,16 AWG線適用於居民區以及汽車等場所。.
3. 耐久性: 16根錐子線由堅固的材料製成,能夠承受物理應力,從而確保長期使用而不會出現故障。.
4. 處理方便: 小尺寸使其在安裝過程中或進行更改時易於操作,這也有利於 DIY 愛好者和專業人士。.
5. 抗腐蝕性: 海洋環境需要鍍錫電線,因為它們具有高耐腐蝕性,因此這種類型甚至適合此目的。.

這些功能可確保各種專案所需的應用程式的功能、安全性和多功能性。.

16 awg 線與其他儀表相比如何?

將 16 AWG 電線與其他儀表進行比較需要考慮載流能力、靈活性和典型應用。.

承載電流能力:

• 12 特設工作小組: 可承載多達 20 安培的電流,因此通常用於重型電氣系統,例如家庭或高功率電器中的系統。.
• 14 特設工作小組: 通常可承載高達 15 安培的電流,這就是為什麼它經常安裝在住宅照明電路和插座佈線中。.
• 16 特設工作小組: 能夠處理高達 10 安培的電流,使該儀表非常適合住宅和汽車使用的適度功率需求。.

彎曲性:

• 12 特設工作小組: 它比其他電線具有更大的直徑,這使得它不太靈活,更難穿過狹小的空間或拐角。.
• 14 特設工作小組: 不像 12 AWG 那麼硬,但仍然比 16 AWG 硬,因此其靈活性水平介於兩者之間。.
• 16 特設工作小組: 這種電線具有出色的靈活性,可以輕鬆安裝在可能有許多彎曲的小區域,而不會破壞電線本身的結構。.

常見用途:

• 12 特設工作小組: 更高功率的應用;主要電器;住宅佈線(電流消耗較高的插座/電路)。.
• 14 特設工作小組: 家庭內的通用照明電路;小家電;中等功率需求電路。.
• 16 特設工作小組: 低至中等功率應用,例如汽車佈線;內部設備連接;低壓照明系統。.

線規直徑:

• 12 特設工作小組: 直徑約 2.05 毫米(0.0808 英吋)。.
• 14 特設工作小組: 直徑約 1.63 毫米(0.0641 英吋)。.
• 16 特設工作小組: 直徑約 1.29 毫米(0.0508 英吋)。.

這些技術細節可以幫助指導決定應在何處使用哪種線規。十六個儀表的不同之處在於它足夠靈活,可以承載足夠的電流,並且易於使用。因此,對於任何需要此類屬性的項目來說,它是最通用的選擇。.

典型的線規尺寸和用途

線規的選擇在各種電氣應用中都很重要,以確保安全性和效率。以下是根據最新來源對線規的常用測量值及其通常用途的簡短描述。.

10 特設工作小組:

• 用途: 主要用於重型延長線、電熱水器、空調等大型電器等高功率電路。.
• 容量: 最多可攜帶 30 安培的電流。.

12 特設工作小組:

• 用途: 這通常用於住宅佈線、插座、照明和中小型電器。.
• 容量: 可安全處理高達 20 安培的電流。.

14 特設工作小組:

• 用途: 它可用於照明電路、家庭常見的通用電力需求和照明商業應用。.
• 容量: 支援高達 15 安培。.

16 特設工作小組:

• 用途: 主要用於汽車佈線揚聲器線或低壓照明系統等低至中等功率應用。.
• 容量: 一般來說,它支援高達 10 安培的電流。.

18 特設工作小組:

• 用途: 常用於低壓佈線電子設備、控制佈線、LED照明裝置等。.
• 容量: 適用於高達 7 安培的電流。.

根據其載流能力和靈活性,每種線規尺寸都有不同的應用。了解這些細節將幫助您選擇合適的細節,從而在任何電氣專案中實現更好的性能和安全性。.

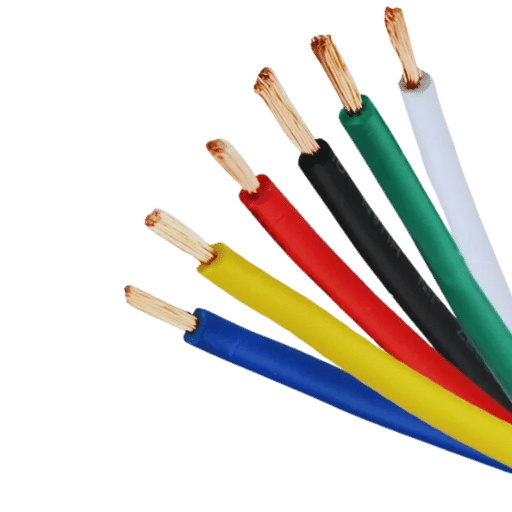

16 號線由哪些材料製成?

銅線與鍍錫銅線

銅線和鍍錫線經常用於不同的電氣應用,因為它們都有一些優點。.

• 銅線: 由於其良好的導電能力且易於彎曲,純銅線被認為是珍貴的。它存在於許多領域,例如住宅和工業的電力傳輸,甚至各種需要快速電流且電阻最小的電器。然而,隨著時間的推移,這種材料可能會氧化,從而引起腐蝕,從而對其電導率產生不利影響。.
• 鍍錫銅線: 鍍錫銅線是一種表面塗有錫的電線。這種處理有助於防止生鏽和腐蝕,從而延長使用壽命,特別是在高濕度的惡劣條件下使用或涉及海洋應用時。應該指出的是,雖然它保留了良好的導電性能,但最重要的優點在於防風雨。.

因此,您選擇銅線還是鍍錫線很大程度上取決於您工作區域周圍的環境因素,以及特殊的使用需求,如果一般應用,則選擇銅線,否則如果具有挑戰性的環境選擇錫線。.

導體材料:絞合芯與實心芯

選擇電力應用的導體材料時,有兩種類型可供選擇:絞合線和實心芯線。儘管它們執行相同的功能,但這些類型具有不同的特徵和優點。.

• 絞線: 這種類型的電線由許多小直徑電線組成,這些電線被扭曲或編織在一起形成更大的導體。該設計增強了靈活性,從而增加了抗疲勞能力,因此非常適合需要頻繁運動或振動的地方,例如機器人套件和電子設備等。由於其多股線具有更多的暴露於電流傳導的表面積,因此它還提高了交流應用中的趨膚效應性能。從技術上講,絞線在大約 10-30 倍其自身直徑時提供更好的彎曲半徑,同時仍保持高電導率水平。.
• 實心芯線: 另一方面,這種電線僅由一種充當導體的單股金屬組成。使用實心芯相對於股線的主要優點是其拉伸強度,該拉伸強度高於後者,儘管它犧牲了靈活性。因此,端接變得更加簡單,因為不需要像處理絞合導體時使用的那樣的扭轉或壓接工具。例如,在很少或沒有發生移動的情況下,例如建造內部佈線系統,可以採用實心芯來代替,因為它們在端子、螺絲等的緊固過程中具有很強的抗變形能力。從技術角度來看,關於實心芯線的另一個值得注意的點是由於鏈間電阻降低而導致的阻抗特性較低。因此,首選是直流應用和長距離運行。.

總之,您是否應該選擇絞合芯導體材料或實心芯導體材料將取決於您的具體需求。絞合最適合動態環境,而靜態安裝則需要對應的環境。.

絕緣類型:PVC等絕緣體

• PVC(聚氯乙烯): PVC 因其適應性、韌性和成本效率而成為全球最常用的絕緣材料之一。它耐磨、耐化學性和耐濕,因此可用於許多不同的環境,包括工業和家庭。除此之外,PVC 絕緣材料還具有阻燃特性,使其能夠在 -40 °C 至 105 °C 的寬溫度限制內工作。然而,在較高溫度下,它可能會釋放有毒煙霧。.
• PE(聚乙烯): PE 絕緣材料以其優異的電氣特性而聞名,尤其是低介電常數,這使得它們適合傳輸高頻訊號。與 PVC 相比,它們具有很強的防潮性和機械穩定性,但缺乏靈活性。同軸電纜、控制電纜和電信線是這些類型常見用途的一些例子。 .
• 特氟龍(PTFE 聚四氟乙烯): 特氟龍與其他絕緣體的區別在於其能夠承受非常高的溫度(高達 260 °C)和優異的化學電阻率。它具有卓越的電絕緣性能以及出色的防水和耐候性。因此,聚四氟乙烯經常應用於惡劣的條件下,例如航空航天工業或軍事設施,儘管它們往往比其他用於絕緣目的的材料相對更昂貴。.
• 橡膠(EPR乙烯丙烯橡膠): 例如,如果我們採用EPR 等橡膠絕緣材料,我們得到的產品具有出色的彎曲強度和彈性性能,這使其能夠高度抵抗使用過程中遇到的磨損力。這種類型可以承受很寬的溫度範圍,而且它是一種良好的絕緣體。汽車領域需要能夠輕鬆彎曲而不破裂的材料,因此當考慮耐用性方面以及多功能性最重要的工業要求時,橡膠變得更加適用。.

總之;在選擇任何給定類型的絕緣材料之前,必須考慮應用的特殊性,涉及所涉及的溫度、所需的靈活性;所需的電氣性能和環境阻力等。.

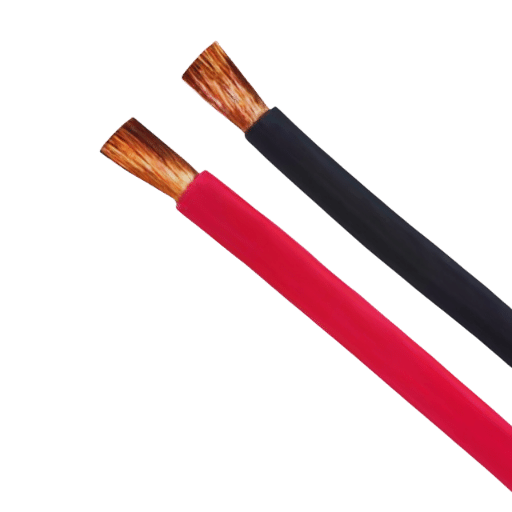

16 號線是否適合汽車應用?

在汽車專案中使用 16 號電線

通常,在汽車專案中,可以在整個車輛電氣系統中使用 16 號電線進行許多不同的應用。它可以處理高達 13 安培的電流,通常用於需要中等電流的照明電路、小型馬達或一般佈線。然而,與電流和環境有關的特定負載條件不應超過電線所能承受的範圍,因為它可能導致過熱,最終導致故障。因此,正確熔斷和佈線是必要的,不僅可以保護我們自己,還可以保護他人免受任何潛在的電氣危險。.

如何選擇合適的電線用於汽車 LED 燈條和照明

選擇適合汽車LED燈條和照明的電線涉及一些重要因素,以確保安全性、性能和耐用性。首先,您有必要選擇與當前負載相對應的線規;通常,18 號電線適用於汽車中 LED 燈的大多數應用,因為它們可以有效處理高達 10 安培的電流負載。其次,確保電線適合汽車使用,以便能夠承受高溫、振動或接觸化學物質等惡劣環境條件。銅是具有良好導電性和耐用性的材料之一。最後,PVC 或聚四氟乙烯等絕緣材料可提供熱和磨損保護,從而確保其隨時間的可靠性。請務必回顧製造商對其產品的描述,這包括它需要什麼樣的電力(電流)以及應該根據它們安裝在哪裡,以及其他要求。.

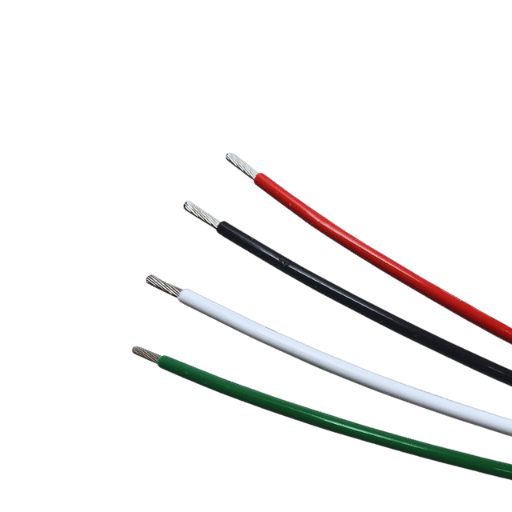

如何安全使用和安裝 16 號電線?

剝除 16 號電線的最佳實務

為了建立可靠的連接並避免損壞,您必須正確剝去 16 號電線。這些是剝除 16 號電線時應遵循的步驟:

1. 選擇正確的工具: 您應該使用專為 16 號電線製造的剝線器,因為這將幫助您乾淨地去除絕緣層,同時避免對導體股造成任何傷害。.
2. 進行測量並標記: 根據端子或連接器的要求,考慮需要去除多少絕緣長度。在應停止絕緣的正確位置,做一些標記。.
3. 將電線放在適當的位置: 確保將電線放入剝線工具上的適當槽中,刀片朝先前使用的標記對齊。.
4. 緊緊抓住並保持精確: 非常緊緊地握住電線,然後施加穩定的壓力,以便使用脫模手柄乾淨地切割絕緣材料。.
5. 絕緣去除: 輕輕地繞著導體旋轉,直到去除所有絕緣體而不損壞它們,然後輕輕地向外拉,從而整齊地暴露導體。.
6. 檢查暴露端: 仔細觀察剝落的電線末端,確保沒有任何單股線被先前步驟中可能留下的絕緣體覆蓋;也確保沒有意外刮傷或折斷。.
7. 鋼絲鍍錫(如果需要): 如果需要焊接,請用焊料覆蓋裸露的銅絲,以防止其磨損,並在不同部件之間建立牢固的連接。.

這些只是可以幫助人們有效地剝去 16 號電線的一些東西,以實現良好的性能和連接壽命。.

連接和壓接 16 號電線

為了確保電氣連接安全可靠,需要正確連接和壓接16號電線。以下是所涉及的步驟和一些技術參數:

準備:

• 確保按照上一節所述正確剝去電線。.
• 使用乾淨的表面,以免污垢或任何其他異物污染電線或連接器。.

壓接連接器選擇:

• 連接器類型: 您應該選擇適合 16 號電線的壓接連接器。一些常見的類型是對接連接器、環形端子和鏟形端子。.
• 材質: 始終使用由銅或鍍錫銅等高導電材料製成的連接器,這些材料也具有良好的耐腐蝕性能。.
• 絕緣: 選擇具有符合應用環境條件的絕緣等級的連接器(例如,耐濕性熱收縮)。.

線插入:

• 將 16 號電線的剝離端插入壓接連接器的筒中,直到其設置在入口層,絕緣層開始沖壓到筒口部分。 .

壓接工具和技術:

• 壓接工具: 您必須使用專門用於 16 號連接器的壓接工具;該量規的模具必須設置在所述工具上。.

壓接過程中使用的壓力:

• 整個過程中所需的足夠壓力應始終如一地施加,方法是使用手或任何合適的裝置時用適當的力牢固地握住端子。這確保兩個部件之間的接頭處發生足夠的變形,從而透過在工作過程中將股線相互混合來實現機械黏合。電纜組裝。 .

犯罪品質驗證:

• 拉伸強度: 終止後的拉力測試證明了壓接區域的機械強度。所形成的黏合應能抵抗中等拉力,而不會讓任何單一導體從凸耳孔內的接觸點向外。 .
• 目視檢查: 確認此連接器端子筒內的各個電線之間形成的相應間隙不存在擠壓損壞絕緣;確保裸露導體不會顯示在壓接區域內它們應該連接的位置。 .

熱縮管(如果適用):

• 用熱縮管覆蓋壓接連接以提供額外保護。只需將管子放在接頭上,然後均勻加熱,直到管子緊緊地收縮在構成接縫的兩根電線周圍,並將它們完全絕緣,同時形成氣密密封以防止濕氣或灰塵進入。.

透過遵循這些步驟和技術參數,在使用 16 號電線時可以實現可靠的連接。這種黏附性還可以確保最佳的電氣性能,從而最大限度地減少連接故障的可能性。.

了解額定電壓和安全預防措施

額定電壓對於識別設備在故障或損壞之前可以承受的最大電位差非常重要。以下是一些需要注意的重要事項:

1. 標稱額定電壓: 這是電氣設備或組件應正常運作時的電壓等級。它作為安全和效率的標準衡量標準。.
2. 最大額定電壓: 任何零件都能承受的最高電壓,而不會對其造成永久性傷害。如果超過,可能會發生絕緣故障、電弧和其他災難性損壞。.
3. 瞬態電壓: 也稱為突波電壓;這是由於閃電或開關事件等原因導致電壓突然增加到超過標稱水平。組件必須在短時間內容忍此類電壓,以確保可靠性和安全性。.

以下是使用伏特的注意事項:

1. 個人防護裝備(PPE): 使用適當的個人防護裝備,如隔熱手套、護目鏡和電弧閃光防護衣,以盡量減少受傷的機會。.
2. 鎖定/掛牌 (LOTO) 程序: 應用 LOTO 措施,包括使電氣系統斷電並防止維護活動期間意外重新通電。.
3. 適當的絕緣和接地: 您應該正確絕緣所有帶電電線,同時確保您的接地系統已建立良好,不僅可以防止觸電,還可以防止短路。.
4. 電壓測試: 在開始任何任務之前,請務必使用可靠的校準萬用電錶檢查是否有電壓,以免無意中受到電擊。.
5. 環境意識: 始終考慮環境因素,例如潮濕、灰塵或可能增加電力相關風險的易燃物質的存在。.

透過觀察這些預防措施並了解額定電壓的含義,危險將降至最低,同時電氣安裝和維護工作的有效性保持不變。.

常見問題(常見問題)

Q:什麼是16號線,常用在哪裡?

答:16 號電線的通用名稱是美國線規或 AWG。由於它在靈活性和耐用性之間取得平衡,因此它可以在許多不同的應用中找到,例如 LED 燈條、汽車接線和揚聲器線。.

Q:16號線可以用於汽車專案嗎?

答:是的,16號線適合在汽車上使用。迄今為止,這種電線已應用於大量車輛,主要是因為它的靈活性以及大多數汽車電氣系統所需的足夠電流容量。.

Q:“awg 線絞 PVC 線”是什麼意思?

答:“AWG”是指美國線規,用於測量電線的厚度。絞合是指多股絞合或編織在一起,使其比實心芯類型更柔韌,而 PVC 代表聚氯乙烯絕緣材料,可防止潮濕並提供耐用性。.

Q:16 AWG 電線適合低壓應用嗎?

答:是的。事實上,這種類型的電纜通常用於低壓環境。家庭採用這些電線是因為它們比普通家用電流更安全,因為它們的電壓比家庭通常的電路低得多;因此,此類電纜適用於牆壁內的揚聲器系統設定或走廊沿線的 LED 燈條等。.

Q:16 AWG 銅線與 18 號銅線有何不同?

答:十六號銅線比十八號銅線粗。通常,根據此電氣原理,較高的功率等級需要較大直徑的導體,因此,如果您需要更多功率,請在購買新電纜時選擇前一種選項,而不是後者。.

Q:使用連接線應用程式處理絞線有什麼好處?

答:絞線比實心線(例如 16 AWG 絞線)更柔韌,這使得處理和穿過狹窄空間更容易。這種靈活性對於連接線應用至關重要,因為連接線通常必須彎曲和扭轉。.

Q:為什麼我想要 16 AWG 矽膠絕緣線?

答:矽膠絕緣 16 AWG 線由於其高耐熱性和低溫下的靈活性,可以急劇彎曲而不會斷裂。因此,它非常適合用於 LED 燈裝置或任何需要在急彎或受熱區域進行大量操作的汽車項目。.

Q:如何確保我的 16 號電線為我的專案正確絕緣?

答:您需要根據您打算使用 PVC 或矽膠等優質絕緣材料。這些材料可以防止濕氣與帶電部件接觸,從而防止意外發生短路。應始終遵循製造商建議的安全預防措施。.

Q:16 AWG 線軸的平均長度是多少?

答:通常情況下,線軸沒有特定的長度,因此取決於您需要多少,但最常售的尺寸在 50 英尺(50 英尺)、100 英尺(100 英尺)和 500 英尺(500 英尺)之間。所需的長度將根據使用地點和用途而有所不同。.

Q:我該在哪裡購買一些優質 16 號電線?

答:可以從不同的賣家獲得高品質的產品,包括 amazon。com 等線上平台。因此,檢查先前買家留下的評論以及給出的產品描述並將其與您的預期目的相匹配非常重要。.
