產品說明
H1Z2Z2-K DC1500V CPR 認證耐火太陽能電纜:產品說明和規格
H1Z2Z2-K 太陽能電纜 具有靈活的設計。因此,它無縫整合到任何光伏太陽能係統中。嚴格符合TUV、UL、IEC、CE的全球標準。具體來說,這些包括 CPR、Ad8、EN 50618 和 UL4703 的認證。.
此外,這種電纜在不同的環境中表現出色。例如,它在大型發電站和浮動太陽能發電場中效果很好。此外,它還適合住宅屋頂和惡劣的沙漠氣候。.
其穩定的連接確保了長期的安全。此外,它還降低了故障率並降低了營運成本。最終,這透過高效的光伏安裝確保了可持續的利潤。.
-
優點
H1Z2Z2-K DC1500V CPR 認證的耐火太陽能電纜:優點和特點
a。 透過電子束交聯的化合物
b。 抗紫外線、臭氧和防水
c。 具有耐高溫性,這些材料不會熔化或流動
d。 耐低溫性好
e。 使用壽命很長 > 25 年,溫度為 90 c
f。 它與所有廣泛使用的連接器相容

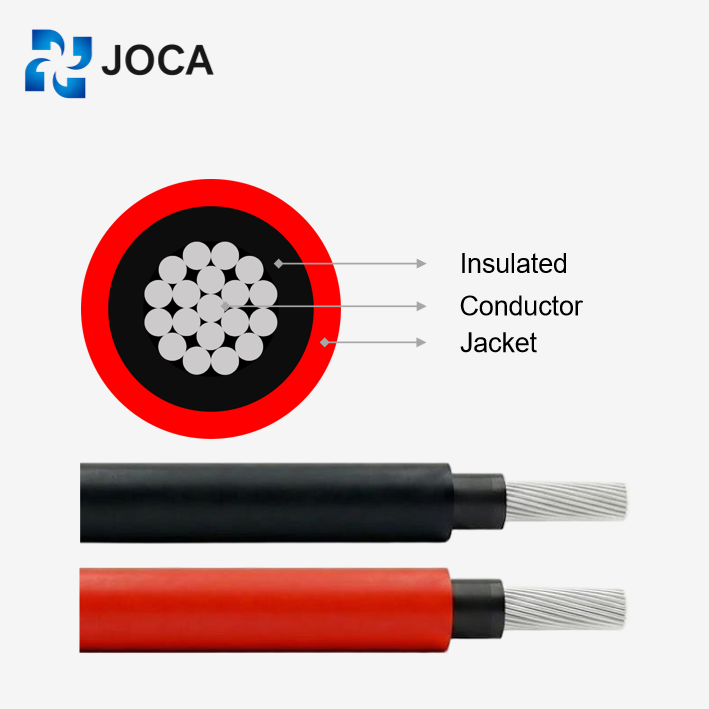

H1Z2Z2-K DC1500V CPR 認證耐火太陽能電纜規格
| 電纜施工 | |
|---|---|
| 指揮 | 5 類鍍錫銅,符合 EN 60228 和 IEC 60228 |
| 絕緣 | 無鹵電子束交聯聚烯烴共聚物(XLPO) |
| 外護套 | 無鹵電子束交聯聚烯烴共聚物(XLPO),阻燃化合物 |
| 護套顏色 | 黑紅 |
| 標稱電壓 | UO/U 600/1000V(交流)、1500V(直流) |
| 測試電壓 | AC 6500v、50HZ、10Min (20±0.5°C) 或 DC 15000v、10Min (20±0.5°C) 不間斷 |
| 溫度額定值 | 工作溫度-40°C+90°C,最大導體溫度120°C(20000H) |
| 服務壽命 | 預期壽命≥25年 |
| 彎曲半徑 | 5D(D:電纜直徑) |
| 耐火性能 | EN 60332-1-2 |
| 煙霧排放 | 基於 UNE-EN 60754-2 和 IEC 60754-2。. |
| 歐洲心肺復甦術 | Cca,根據 En 50575 |
| 水性能 | Ad8 |
| 抗天氣/抗紫外線 | EN 50289-4-17/ENISO4892 |
| 鹵素測定 | EN 50525 |
| 認證 | TUV/UL//IEC/CE/RoHS |
尺寸/參數
| 結構(n×mm2) | 導體結構(nx 毫米) | 絕緣正常厚度(毫米) | 護套正常厚度(毫米) | 外徑(毫米) | 導體在 20°C 時的最大直流電阻(重量/公里) | 90°C 時的最小絕緣電阻(m o 5/Km) | 當前承載能力(A) |
|---|---|---|---|---|---|---|---|
| 1×1.5(16AWG) | 30x0.24 | 0.7 | 0.8 | 4.6 | 13.7 | 0.86 | 30 |
| 1×2.5(14AWG) | 49x0.24 | 0.7 | 0.8 | 5 | 8.21 | 0.69 | 41 |
| 1×4.0(12AWG) | 56x0.28 | 0.7 | 0.8 | 5.55 | 5.09 | 0.58 | 55 |
| 1×6(10AWG) | 78x0.29 | 0.7 | 0.8 | 6.15 | 3.39 | 0.5 | 70 |
| 1×10(8AWG) | 77x0.39 | 0.7 | 0.8 | 7.4 | 1.95 | 0.42 | 98 |
| 1×16(6AWG) | 126x0.39 | 0.7 | 0.9 | 8.52 | 1.24 | 0.34 | 132 |
| 1x25(4awg) | 189x0..39 | 0.9 | 1 | 10.6 | 0.795 | 0.34 | 176 |
| 1x35(2awg) | 276x0.39 | 0.9 | 1.1 | 12.5 | 0.565 | 0.29 | 218 |
| 1x50 (1/0AWG) | 396x0.39 | 1 | 1.2 | 14.2 | 0.393 | 0.27 | 280 |
CPR CCA H1Z2Z2-K 太陽能電纜認證
-
光伏電線的生產流程
JOCA經營先進的數位工廠。該系統有效簡化了生產和檢驗流程。此外,數位設定消除了手動組裝錯誤。因此,它顯著提高了產品的可靠性。此外,我們利用影像辨識等現代技術來確保高品質標準。.
裝運包裝
有多種包裝技術可用於滿足不同的運輸要求。.
| 包裝圖片 | 包裝方法 | 數量/托盤(件) | 米/托盤 (M) | 千瓦/托盤(公斤) | 托盤尺寸(米) | 托盤/20GP | 米/20GP |
|---|---|---|---|---|---|---|---|
 | 100M/卷 | 4mm²-176 件 | 4mm²-17600m | 4mm²-1144kgs | 1.12x1.12x1.12m | 20 | 4mm²-352000m |
| 6mm²-160 件 | 6mm²-16000m | 6毫米²-1360公斤 | 6毫米²-320000m | ||||
| 200M/卷 | 4mm²-90 件 | 4mm²-18000m | 4毫米²-1170公斤 | 1.12x1.12x1.12m | 20 | 4mm²-360000m |
| 6mm²-81 件 | 6mm²-16200m | 6毫米²-1377公斤 | 6mm²-324000m | ||||
 | 100m/塑膠桶 | 4mm²-125 件 | 4mm²-12500m | 4毫米²-850公斤 | 1.12x1.12x1.12m | 20 | 4毫米²-250000m |
| 6mm²-100 件 | 6mm²-10000m | 6毫米²-900公斤 | 6mm²-200000m | ||||
 | 500m/木桶 | 4mm²-27 件 | 4mm²-13500m | 4毫米²-1197公斤 | 1.12x1.12x1.12 | 20 | 4毫米²-270000m |
| 6mm²-27 件 | 6mm²-13500m | 6毫米²-930公斤 | 6毫米²-270000m | ||||
| 1000M/木鼓 | 4mm²-12 件 | 4毫米²-12000m | 4毫米²-830公斤 | 1.12x1.12x1.12 | 20 | 4mm²-240000m |
| 6mm²-12 件 | 6毫米²-12000m | 6毫米²-1070公斤 | 6毫米²-240000m |
還有更多問題嗎?
Q:根據 EN 50618 標準,H1Z2Z2-K 太陽能電纜的主要特性是什麼?
答:H1Z2Z2-K 太陽能電纜經過 EN 50618 認證,具有多種基本特性,適合光伏系統。它專為 1500V 直流應用而設計,確保效率和安全。這種靈活的單芯電纜採用交聯絕緣材料和護套材料,因此具有出色的紫外線、臭氧和其他室外元件電阻。它的耐用性具有高溫和水性能等級,適合每個行業的屋頂太陽能安裝和浮動太陽能發電場。.
Q:H1Z2Z2-K太陽能電纜可以用於直接埋藏應用嗎?
A:當然,H1Z2Z2-K太陽能電纜可以直接埋設。它們具有 AD8 水性能要求,這意味著它們可以保持在水下,從而無需購買額外的管道或蓋子即可用於地下安裝。例如,在地面太陽能發電廠中,直接掩埋可以簡化每個行業的安裝並提高耐用性。.
Q:CPR CCA 分類如何影響 H1Z2Z2-K 太陽能電纜的使用?
答:建築產品法規 (CPR) CCA 分類根據歐盟法規定義了 H1Z2Z2-K 太陽能電纜的防火行為。因此,該等級透過積極限制燃燒過程中的火焰蔓延來確保高安全標準。.
此外,這使得該電纜非常適合家庭、辦公室和工廠使用。 CPR CCA 評級可確保火災事件期間的可靠性能。因此,事實證明,這種電線對於各個行業的屋頂和室內應用都非常優越。.
Q:H1Z2Z2-K太陽能電纜能承受高溫區域嗎?
答:是的,H1Z2Z2-K 太陽能電纜主要設計用於高溫環境。它們採用的材料即使在高溫下也能保持靈活性並提供良好的性能,確保太陽能電池板和逆變器之間的可靠連接。這些電線的溫度特性使其適合環境溫度高的高日照區域,從而提高整個太陽能裝置的效率和耐用性。.
Q:EN 50618 H1Z2Z2-K太陽能電纜符合哪些認證標準?
A: EN 50618 H1Z2Z2-K 太陽能電纜滿足各種不同的標準要求,例如 EN 50618 太陽能電纜、TuhV 和 UL 認證。這些證書分別確認品質保證、安全性和對光伏系統的適用性。 TuyV 認證認可符合歐洲規範,UL 認證確立其在美國的安全使用。遵守這些關於 H1Z2z2-k 製造的指令;它可以普遍使用這些電纜,從而提高每個行業的兼容性和安全性。.
Q:為什麼選擇 H1Z2Z2-K 太陽能電纜用於屋頂安裝?
答:高度靈活,易於安裝在複雜的屋頂佈局中,通常是太陽能發電裝置的特徵,這項功能可以區分 H1Z2Z2-K 類型對於此類佈置的合適程度。透過這種設計,滿足了光伏行業的需求,例如機械、溫度和水性能,包括抗紫外線和臭氧,以提高耐用性等。此外,額定直埋(AD8)以及高溫使用可確保它們能夠承受惡劣的屋頂條件,例如暴露在陽光直射下或不同的天氣模式。對於安裝人員和房主來說,了解安全功能和認證也很重要。.
Q:H1Z2Z2-K太陽能電纜支援商業和住宅系統嗎?
A:當然,H1Z2Z2-K太陽能電纜用途廣泛,可用於商業和住宅太陽能係統。它們符合 EN 50618 太陽能電纜標準的堅固性,使其適用於大型商業太陽能發電場和小型住宅屋頂裝置。這些電纜在光伏系統內執行不同的功能,例如互連面板、將面板連接到逆變器或擴展陣列內的連接。這也意味著這些產品可以在光伏行業內廣泛應用,包括但不限於:連接構成串的各個太陽能模組並提供串之間的延伸。.
Q:購買H1Z2Z2-K太陽能電纜的客戶可以獲得什麼樣的支援?
答:當客戶購買 H1Z2Z2-K 型電線時,製造商、供應商可以提供全面的銷售支援。其中包括有關產品選擇的技術建議,以滿足特定的應用要求、安裝指南以及售後支援等。製造商經常提供文件,例如有關其產品的資料表以及確保適當或安全使用電線的安裝手冊。提出問題、訂購協助和解決購買後問題是信譽良好的供應商在採購和使用這些物品的整個過程中提供的一些客戶服務。.
