工具機線,或 MTW 線, ,因其靈活性、耐用性、耐熱性和防潮性而被用於許多工業和製造應用。它通常用於需要可靠電氣連接的設備,例如汽車、電器和工業機器。在這篇文章中,我們將透過查看 MTW 電線的製造方式以及它們遵循的安全標準來探討 MTW 電線的獨特之處。我們還計劃將它們與其他電線進行比較,以便我們了解它們在哪裡最出色以及它們可能有哪些潛在用途。一個人對這些東西的了解將有助於他們了解當代製造技術和電氣系統設計中的最新動態!

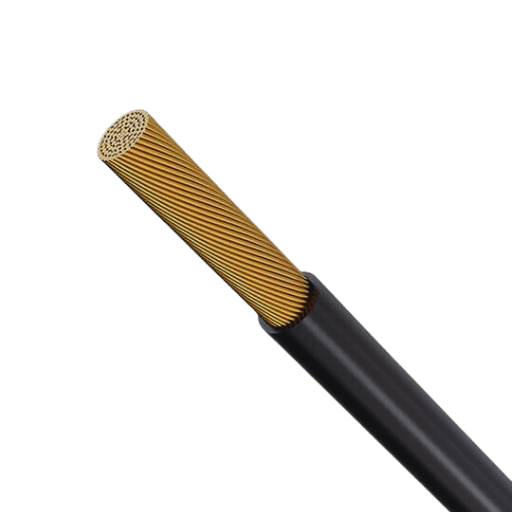

什麼是 MTW 線?
MTW 代表工具機線
MTW 電纜專為工具機應用而設計,由於多股絕緣銅線可提高柔韌性和導電性,因此具有良好的耐磨性和防潮性。該線材的額定溫度不同,這與其其他特性相結合,使得 MTW 電纜在狹窄區域或不斷移動或振動的機器上特別有用。.
MTW 線材的特性
MTW 線具有多種品質,使其可用於許多工業場所。.
- 建築物: MTW 線通常由幾根銅導體股組成,使其具有靈活性,並且可以在狹窄的空間內輕鬆佈線。絕緣材料(通常是熱塑性塑膠或熱固性材料)可以針對環境因素提供強大的防禦。.
- 溫度等級: 通常,大多數 MTW 電線的額定溫度在 -50°C 至 105°C(-58°F 至 221°F)之間,作為它們可以運行的溫度範圍。根據絕緣類型,一些變化甚至可以承受更高的溫度。.
- 耐磨性和耐濕性: 這種電線的絕緣性非常適合防止惡劣環境中的水損壞或磨損。因此,它確保了這些電纜在不同條件下的耐用性和可靠性。例如,在製造過程中可能暴露於液體或可能受到物理壓力。.
- 電壓額定值: 通常,MTW 電線的額定電壓約為 600 伏特,使其適用於相當多的工業機械和馬達應用。.
- 符合標準: MTW 線材獲得了 CSA(加拿大標準協會)和 UL(保險商實驗室)等多個管理機構的批准,從而滿足行業設定的工業設施安全品質措施。.
這些能力的例證是它能夠確保當代工廠所需的各種電氣設備之間的高效連接。.
MTW 電線的常見應用
因為它有很多用途,並且在許多不同的情況下都運作良好,MTW 線在世界各地的工業中使用。這裡有一些地方可能會發現:
- 工業機械 bo 這種類型的電纜經常出現在重型工業環境中使用的馬達或泵浦內部,這些馬達或泵浦需要足夠堅固以應對惡劣的條件,並且仍然可以正常工作。.
- 控制電路 答:在控制系統中,這種佈線有助於將各種電氣元件連接在一起,以便即使周圍有大量其他來源的干擾,訊號也可以在它們之間可靠地傳播;同時,它也必須抵抗附近可能存在的水分或化學物質等物質的影響。.
- 製造設備 b 此類佈線在整個製造環境中發揮重要作用,機器需要自由移動,但仍始終保持電氣連接;想想傳送帶、裝配線等。它不僅需要物理上足夠靈活(這樣就不會輕易斷裂),而且還需要化學上足夠靈活(例如,接觸油後不會降解)。.
- 汽車應用 ad 汽車有許多電線穿過它們,將不同的部件連接在一起形成複雜的系統;這些電纜需要承受引擎蓋下的高溫和駕駛時的振動,因此這種類型的電線經常用於汽車用途。.
- 面板接線 2 當您查看控制面板的背面或內部時,您會看到什麼?開關、按鈕、繼電器、燈...所有這些東西都必須以某種方式與安全地流過它們的電源連接,以便它們在需要時工作,但也不會造成任何事故;這需要緊湊性(沒有太多可用空間)以及長距離載流能力的可靠性,而不會沿其長度發生顯著的電壓下降。.
這種多樣性表明人們想要的任何地方都需要 mtw 電線 電力安全輸送 並且有效地跨越不同領域,使其成為當代工程解決方案中最關鍵的元素之一。.

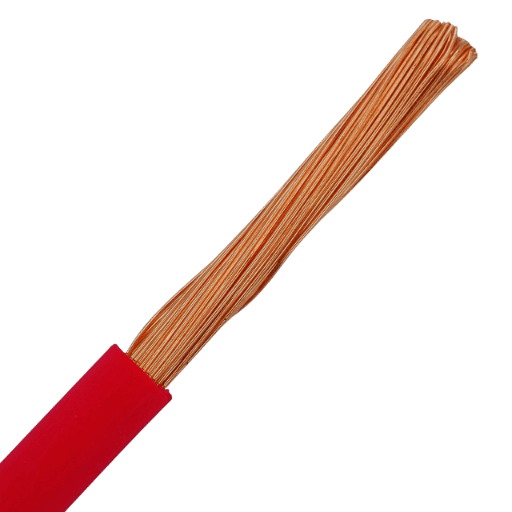

MTW 線材與其他工業線材類型相比如何?
MTW 與 THHN 線
它們的用途和結構不同。 MTW 線材需要靈活性,它通常用於控制電路和機械,因為它具有高水平的耐油和耐磨性。相反,THHN 線材適合建築和施工行業應用,因為它可以提供更好的防潮性能並具有更高的額定溫度。儘管兩者都可以在工業環境中的不同情況下使用;然而,一般來說,在必須遵循電氣規範或結構完整性至關重要的情況下,將選擇 THHN 而不是 MTW。這兩種電線有其自身的特定功能,這些功能是基於環境意識的。.
MTW 與 TEW 線
從工業角度來看,MTW(工具機線)和 TEW(熱塑性彈性線)是兩種適合某些用途的電線。它們設計靈活,但各自在行業內用於不同的目的。主要用於機械和控制電路,它具有更高的耐油性和耐磨性。相反,TEW 線材的製造需要更高的柔韌性和更好的電氣性能,例如電器佈線或馬達引線應用中的性能。就高磨損設定而言,MTW 處於領先地位,而 TEW 在溫度變化頻繁且機械應力(由於其卓越的耐熱性而很常見)的環境中比它們表現更好。每種電線在當今的電氣工程應用中都發揮著特定的功能。.
MTW 與 UL 1015 線
工具機線(MTW)和UL 1015線均用於電氣行業,但用途不同,符合不同標準。對於需要靈活性的控制電路和機械,可以使用MTW線,它也能耐油和耐磨,因此可以應用於工業。另一方面,UL 1015 線是一種單導線,以其能夠與許多不同類型的佈線項目(包括電器或設備等)配合使用而聞名,因為它遵循美國保險商實驗室 (UL) 標準,從而確保電氣系統的安全性和可靠性。.
雖然 MTW 最適合移動機器或可能經常經歷機械應力暴露的區域(例如工廠),但 UL 1015 電線安裝在需要更高安全等級的地方(尤其是住宅和商業建築)時工作得更好。此外,有時UL 1015 電線的額定溫度高於MTW 電線,因此適用於更廣泛的電工解決方案。在考慮這一事實的同時,人們應該知道每種類型意味著什麼,以便他們能夠根據正在從事的專案的需求做出正確的選擇。 .

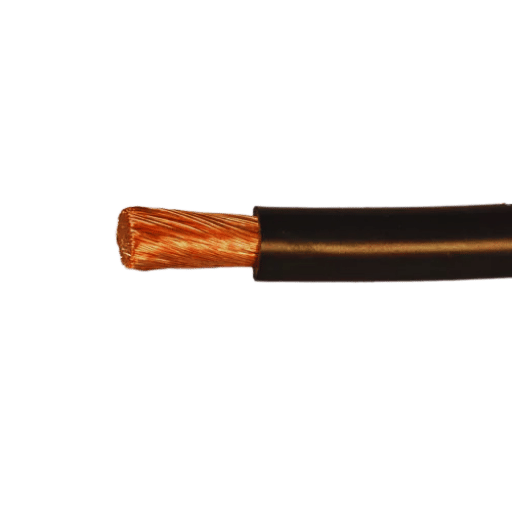

MTW 線材的規格和標準是什麼?
UL 和 AWM 合規性
MTW 線符合 UL(保險商實驗室)標準,保證電氣應用的保護和效率。準確地說,它屬於 UL 1063,它給出了工具機用電線的建議。此外,這種類型的電線也遵循 AWM(電器佈線材料)標準,特別是 AWM 1015。這意味著它可以與不同的機器和設備一起使用,因為它們必須足夠堅固,以符合既定的耐用性和靈活性適用於工業環境的要求。.
電壓額定值和溫度範圍
通常,MTW 電線的額定電壓為 600 伏特,適合在電壓較高的各種工業環境中使用。此電線的絕緣材料可承受惡劣的條件,平均可處理 -40°C 至 90°C(-40°F 至 194°F)的溫度變化。這種廣泛的溫度餘裕使 MTW 電線在極端寒冷和中等溫暖條件下也可靠。此外,專家在為任何給定應用選擇合適的 MTW 電線時需要注意這些要求,因為未能滿足這些要求,例如超出電壓限製或工作低於/高於某些溫度,可能會導致系統內的安全受損,甚至損壞電線本身。不遵守這些規則可能會導致性能水平不理想或不遵守電氣安全法規。.
絞合和 AWG 尺寸
為了滿足不同應用中的不同需求,MTW 線材具有不同的 AWG 尺寸和絞合選項。絞合透過改變電線中各個導體的位置來確定靈活性、導電性和抗疲勞性。如果應用中需要頻繁移動或彎曲,最好使用絞合導體而不是實心導體。使用的線數也會影響電線的柔韌性和載流能力,即 MTW 電線的常用配置為 7、19 和 37 線類型。.
MTW 電線的尺寸通常使用 AWG(美國線規)系統進行測量,範圍在 6AWG-18AWG 之間,其中較低的數字代表較大的直徑,而較高的數字分別表示較小的直徑。電流強度 6 能夠在不過熱的情況下傳輸電流 1 直接取決於這些尺寸中的選擇:例如,6AWG 可以處理約 65 安培,而 18AWG 只能通過約 10 安培而不會造成任何問題。因此,專業人員應根據其特定應用的需要選擇正確的絞合方法和尺寸,以免影響安全性或 電氣系統內的效率.
MTW 線在哪裡常用?
在乾燥地點使用
通常,MTW(工具機線)應用於環境條件穩定、不接觸水或腐蝕性物質的乾燥地區。這些應用通常涉及工業機器、控制電路和其他設備,並且佈線系統需要靈活性和可靠性。這種類型的電線適合在此類環境中使用的原因在於其堅固的設計,使其能夠抵抗振動和運動而不影響其性能。.
MTW 電線的絕緣符合國家電氣規範 (NEC),該規範將其額定溫度為 90 °C (194°F),因此非常適合預期溫度保持在該範圍內的地方。這個熱閾值很重要,因為它可以確保電纜在承受操作壓力時保持完整。此外,在製造過程中實現了更高的絞合次數,不僅可以增加靈活性,還可以防止頻繁彎曲或扭轉引起的疲勞,從而使 MTW 電線適用於機器人等動態機器。.
用於建造絕緣材料的介電特性和耐化學性使得 MTW 線極不可能因缺乏水分而斷裂。但值得注意的是,在乾燥位置選擇 MTW 線時,需要考慮特定的安裝環境,包括潛在的電力負載以及所涉及的機械應力,以便在確保安全措施的同時實現最佳性能。遵守。.
用於控制櫃和工具機
由於其極大的靈活性和耐用性,MTW線被廣泛應用於控制櫃和工具機中。在控制櫃中,它可以實現值得信賴的配電,以及能夠應對自動化系統中複雜接線的訊號傳輸。之所以如此,是因為它有很多股線,這使得它們可以輕鬆彎曲或安裝在狹小的空間中,而不會因疲勞而容易斷裂。當用於工具機時,MTW 的強大設計有助於使其更加可靠,特別是在涉及振動和運動的條件下運行時。這種類型的電線的絕緣不僅可以承受高溫,還可以防止潛在的電磁幹擾,從而使控制裝置內的訊號保持完整。人們應該選擇 MTW 電線用於這些用途,因為它可以提高性能並確保遵守安全標準。.
用於導管和設備佈線
MTW 電纜用於導管和設備佈線,因為它可用於許多不同的用途,並且在惡劣條件下表現良好。它的設計目的是在機器經常受到物理應力或可能磨損的環境中可靠地運行。 MTW 電纜的構造可以輕鬆插入導管系統,從而簡化安裝和維護活動。其絕緣層可防止濕氣和化學物質,這是工業用途的重要功能。此外,其靈活性使其能夠穿過管道的急彎和角落而不會損壞。當專業人員在管道用電線與設備一起安裝時選擇 MTW 電纜時,可以確保不違反安全規則,同時確保此類電氣系統始終按照要求的標準工作最佳。.

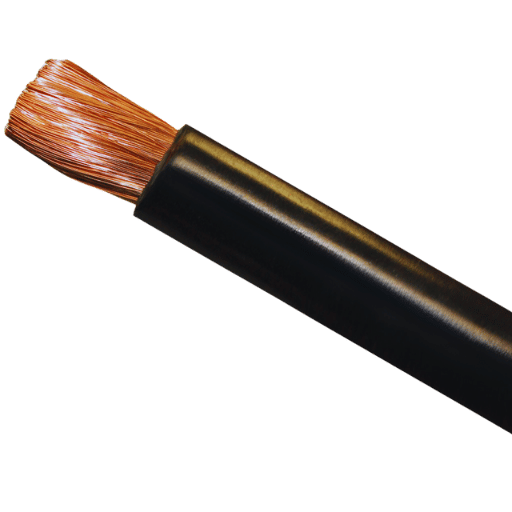

MTW 線材使用哪些材料和絕緣材料?
PVC絕緣材料和聚氯乙烯
MTW 線使用聚氯乙烯 (PVC) 絕緣材料,因為它具有耐用性和耐環境條件。事實上,它比任何其他材料都能更好地防潮,並且具有良好的耐化學性。這種絕緣材料的另一個特點是它也能很好地承受磨損。高介電強度可實現有效的電氣絕緣,這使得PVC適合用於控制系統和設備佈線等。此外,靈活意味著易於安裝,特別是在空間不大的地方,同時阻燃性增強了電氣應用過程中的安全性。.
銅導體和錫銅
MTW 線材採用鍍錫銅或裸銅導體製成,主要是因為它們在電氣應用中都有其獨特的優點。這種類型的電線以具有良好的導電性而聞名,可以有效傳輸電流。銅的高電導率約為 97% IACS(國際退火銅標準),因此使其成為最好的導電材料之一。.
相反,鍍錫銅塗有一層由錫製成的薄層,這增加了其耐腐蝕和抗氧化能力。這變得非常有利,特別是當此類電線暴露在潮濕環境或經常甚至極端溫度接觸化學物質的地方時。此外,錫塗層還提高了可焊性,確保安裝過程中接頭堅固。.
關於機械特性;這兩種類型的導體都具有高度的靈活性和彈性,因此使它們能夠承受安裝過程中的重複彎曲和扭曲,而不會輕易疲勞。然而,使用裸銅導體還是鍍錫銅導體在很大程度上取決於特定的環境條件以及大多數情況下裝置內的操作需求。.
關鍵數據點:
- 裸銅電導率: 大約。 97% IACS。.
- 鍍錫銅耐腐蝕性: 透過錫塗層增強。.
- 靈活性和彎曲半徑: 符合動態應用的行業標準。.
- 溫度等級: 通常在乾燥條件下額定溫度高達 90 °C (194°F)。.
專業人員可以透過選擇合適的導體類型來最大限度地提高電氣系統的性能、使用壽命和安全性。.
擱淺與堅固的結構
在評估導體時,必須考慮實心結構和絞合結構之間的差異。實心導體由一根單獨的電線組成,該電線對電訊號具有低電阻和高電導率。通常,它們用於電線不會移動太多的情況,因為與同類產品相比,它們不太靈活。.
另一方面,絞合導體由幾根絞在一起的小電線組成,以增加靈活性,從而可以頻繁地移動或彎曲而不會斷裂。這些電纜更能承受重複彎曲而不斷裂。儘管它們的電阻通常比實心導體稍高,但這種差異在大多數情況下可能並不重要。專業人員需要根據專案對靈活性要求的需求來考慮這兩個選項;安裝條件;可用空間等。.
總結:
- 靈活性: 絞合導體 1 更靈活,適合動態應用;實心導體 2 是剛性的,最適合固定安裝。.
- 抵抗: 一般來說,固體導線提供較低的電阻,而絞合導線可能具有稍高但通常可接受的水平,適用於不同的用途。.
- 安裝方便: 在處理擁擠的地方時,使用絞合導體更容易,同時使用固體終止靜態環境也更簡單。.
這些比較使人們能夠選擇最適合任何電氣系統的導體類型,從而確保效率和可靠性。.

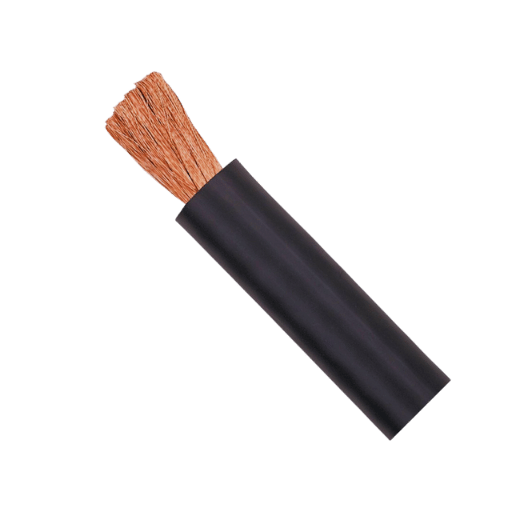

如何為您的應用程式選擇合適的 MTW 線?
考慮電壓和溫度要求
選擇 MTW 電線時,重要的是要遵循為應用指定的電壓和溫度限制。為避免絕緣故障和危險,請確認電線的額定電壓高於或等於使用要求。.
關於溫度,MTW 電線通常額定在不超過 90 °C (194°F) 的溫度下連續負載。考慮到環境溫度和機器散發的熱量,您需要確保此類環境條件保持在低於此水平。此外,始終考慮所用電線的絕緣類型及其對濕/乾/充油/化學品浸漬環境的適用性,以便安全不會受到損害,同時仍能實現效率。.
評估環境條件
在確定使用 MTW 電線的環境條件時,需要考慮許多因素。其中包括評估其鋪設的物理環境,例如是否暴露於濕氣、灰塵、化學物質、極端溫度等。儘管這種類型的電線可以在不同的情況下工作;然而,應該驗證這種絕緣材料是否與特定環境相匹配,特別是那些容易發生機械磨損或化學攻擊的地方。.
此外,您還需要考慮空氣流通不良的密閉區域內可能發生的熱積聚,這可能導致過度加熱,從而對電線造成損壞。因此,應確保適當的通風,以防止這種情況發生,從而確保此類電線在其整個使用壽命期間的服務連續性。.
將電線規格與佈線應用相匹配
在為特定應用選擇合適的電線時,有必要將電線規格與任務需求相匹配。該過程應遵循以下考慮因素:
- 載流量評級: 載流量定義為可以流過電線而不導致其過熱的最大電流量。因此,選擇載流量達到或超過應用要求的電線非常重要,以防止過熱和故障。.
- 絕緣類型: 絕緣材料應適合其預期環境;例如,潮濕區域使用的電線可能需要防潮等級,而暴露於腐蝕性化學物質的電線可能需要保護套以防止逐漸變質。.
- 導體材質: 銅因其良好的導電性而被廣泛使用,但鋁比銅重量更輕、更便宜,但導電性較差。然而,兩者之間的選擇可能取決於重量限制等因素,這些因素可能決定是否需要高電導率水平。.
- 環境條件: 除了前面提到的有關環境溫度和機械應力等的內容之外。。專為在惡劣條件下使用而設計的電線還可以增強對陽光照射(紫外線防護)和其他元素引起的磨損的抵抗力。.
透過仔細考慮上面列出的每個因素,不僅可以確保所選電線滿足所有技術要求,而且可以保證其在整個預期使用壽命內的性能可靠性。.
參考來源
常見問題(常見問題)
Q:什麼是MTW線,常用在哪裡?
答:它代表工具機線,常用於機床、電器和控制櫃的佈線。它在工業和商業環境中表現良好,並且足夠靈活,可以在惡劣環境中使用。.
Q:MTW 線與 THHN 建築線相比如何?
答:這些電線中的每根都有不同的設計規格,儘管它們具有相似的應用。然而,MTW 線可以比 THHN 建築線彎曲更多,因為它需要對工具機的運動部件進行絕緣。另一方面,THHN一般是指更耐磨、抗撕裂的尼龍護套建築線。.
Q:MTW 線可以在潮濕的地方使用嗎?
答:是的,前提是這種類型的 MTW 符合針對此類環境規定的某些要求。 PVC絕緣銅導體通常成束或用單線綁住,這提供了足夠的防潮保護。.
Q:MTW 線在溫度和額定電壓方面有哪些特性?
A: 通常最高額定溫度為90°C,額定電壓為600V;因此適合各種工業應用以及電器佈線。它由耐熱絕緣體組成,使其在高溫下可持續使用很長時間。.
Q:MTW 線材是否有不同規格尺寸可供選擇?
答:是的,它們有不同的規格尺寸,包括: 10 AWG、12 AWG 和 14 AWG 尺寸。這些數字分別與可能在工作期間使用它們的電工或工程師執行的特定操作所需的電力容量相關。.
Q:製造 MTW 線材的材料有哪些?
答:MTW 線材具有 PVC 絕緣絞合或實心銅導體。它還可能具有增強其耐磨性的尼龍護套。銅導體具有出色的導電性和靈活性。.
Q:MTW 線材應符合哪些認證或標準?
答:當然,為了安全性和性能,MTW 線必須遵守多種行業標準。例如,UL(Underwriters Laboratories)評級聲明該電纜只能用於特定應用,例如通用佈線和電器佈線。.
Q:MTW 線的靈活性如何幫助設備佈線?
答:MTW 的彎曲能力使其非常適合在安裝和使用過程中電線需要彎曲和移動的電器中使用。此功能有助於防止電線損壞,並確保即使在空間緊張或困難的情況下也能可靠地進行電氣連接。.
Q:鋁導體可以與 MTW 線一起使用嗎?
答:基本上,大多數電線都含有銅導體,儘管其他類型也擁有鋁導體。雖然某些類型的電纜具有鋁導體,但大多數可用類型(例如 MWt 電纜)並非如此,因為它們依賴銅優異的導電性和靈活性。.
Q:如果我還有其他關於使用 MTW Wire 的問題,我該怎麼辦?
答:要了解有關如何使用我們產品的更多信息,請隨時就您對這些設備的擔憂立即聯繫我們。在涉及我們的產品時,請隨時詢問您希望我們了解的有關您的特定需求或要求的任何重要資訊。.
