RG174 vs RG316 : comparaison complète des câbles coaxiaux

Distinguer les différents câbles coaxiaux requiert une connaissance approfondie, essentielle au choix. Deux câbles fréquemment utilisés sont : RG174 et RG316, qui offrent des avantages uniques en termes de performances, de durabilité et d'exigences d'application. Si vous concevez des systèmes de télécommunications à ultra-hautes fréquences, participez à des projets militaires ou recherchez des câbles fiables pour des tâches courantes, le choix du RG174 par rapport au RG316 peut déterminer les performances et la fiabilité de votre système. Cet article examine en détail les différences entre ces deux types de câbles courants, en se concentrant sur les facteurs les plus importants tels que les caractéristiques électriques, les matériaux utilisés et leurs applications. Grâce à ces informations, vous serez en mesure de faire le bon choix, celui qui répond à vos attentes.

Quelles sont les principales différences et similitudes entre les câbles RG174 et RG316 ?

Matériau Construction

• Le câble RG174 est doté d'une gaine en PVC, qui présente une tolérance plus faible aux températures extrêmes et aux influences environnementales.
• Le RG316 est doté d'une gaine en PTFE qui est plus durable, flexible et résistante aux températures élevées ainsi qu'aux environnements hostiles.

Performance électrique

• Pour les applications à haute fréquence, le RG316 est meilleur que le RG174 car il présente une perte de signal inférieure à celle du RG174 à des fréquences plus élevées.
• Le les câbles fonctionnent bien aux basses fréquences, mais dans la même gamme, le RG316 fonctionne mieux en raison d'une perte de signal plus faible sur de plus longues distances.

Taille et flexibilité

• Son diamètre plus petit confère au RG174 une plus grande flexibilité, le rendant idéal pour le routage dans des espaces restreints.
• Le RG316 est réputé flexible malgré son épaisseur légèrement supérieure. Sa construction robuste lui permet de résister à des conditions plus rigoureuses.

Applications typiques

• Le câblage à usage général, la transmission de signaux à courte portée et les applications à faible consommation utilisent fréquemment le RG174.
• La durabilité, ainsi que la capacité à résister à des fréquences plus élevées, rendent le RG316 idéal pour les applications militaires, aérospatiales et autres applications RF hautes performances.

Bien que les deux câbles aient presque les mêmes fonctions en matière de transmission de signaux, le RG316 est mieux adapté aux conditions difficiles en raison de sa durabilité accrue, de ses performances supérieures, et le RG174 constitue une alternative économique lorsque les exigences sont moins rigoureuses.

Spécifications techniques des câbles RG174 et RG316

Spécifications techniques du RG174

• Impédance de travail : 50 ohms.
• Diamètre: Environ 2.79 mm (0.11 pouce).
• Gamme de fréquences: Jusqu'à 1 GHz.
• Atténuation (à 100 MHz) : Environ 15.3 dB par 100 mètres.
• Matériau du conducteur: Généralement en cuivre toronné.
• Blindage: Blindage simple avec cuivre tressé.

Spécifications techniques du RG316

• Impédance: 50 ohms.
• Diamètre: Environ 2.5 mm (0.1 pouce).
• Gamme de fréquences: Jusqu'à 3 GHz.
• Atténuation (à 100 MHz) : Environ 11.7 dB par 100 mètres.
• Matériau du conducteur: Fil de cuivre plaqué argent.
• Blindage: Double blindage avec tresse en cuivre argenté.

Le RG316 présente des performances supérieures à des fréquences plus élevées et une plus grande durabilité en raison de sa construction qui le rend applicable à une utilisation plus exigeante que le RG174.

Matériau et construction : Composition du câble coaxial

Les câbles coaxiaux sont constitués de plusieurs couches pour offrir une durabilité suffisante, un transfert de signal efficace et une réduction des perturbations. Leur conception repose sur le conducteur interne, en cuivre, en cuivre argenté ou en aluminium, deux excellents conducteurs électriques.

Les signaux doivent être protégés, et c'est précisément la fonction de l'isolant diélectrique. Il garantit également la précision du signal. Les matériaux diélectriques courants incluent le polyéthylène (PE) et le polytétrafluoroéthylène (PTFE), qui présentent d'excellentes propriétés d'isolation électrique et une stabilité thermique.

Le conducteur extérieur, ou blindage, généralement constitué d'une tresse ou d'une feuille tissée en cuivre ou en aluminium, protège la couche diélectrique. Pour les câbles coaxiaux avancés, ceux-ci sont souvent dotés d'un double ou triple blindage, composé de tresses en cuivre argenté et d'une feuille d'aluminium, afin de réduire considérablement les interférences électromagnétiques (IEM).

Pour protéger le câble coaxial des dommages mécaniques et des agressions de l'environnement et des substances chimiques, une gaine est installée. Elle constitue la dernière protection. Selon les exigences de l'application, les matériaux de protection tels que le polychlorure de vinyle (PVC), l'éthylène-propylène fluoré (FEP) ou le LSZH (à faible dégagement de fumée et sans halogène) sont inadaptés. Dans les espaces restreints, le LSZH est souvent privilégié car il émet moins de fumée et est moins toxique que d'autres composés en cas d'incendie.

C'est la combinaison exacte et l'ordre de ces matériaux qui garantissent le bon fonctionnement des câbles coaxiaux dans les télécommunications, l'aérospatiale et d'autres domaines, tout en maintenant les normes de l'industrie.

Comparaison des taux de perte et d'atténuation du signal

L'atténuation et la perte de signal sont essentielles aux performances d'un câble coaxial, car elles influencent l'efficacité de la transmission des signaux à différentes distances. La perte de signal, souvent mesurée en décibels (dB) par unité de longueur, augmente avec la fréquence en raison des matériaux conducteurs et diélectriques du câble.

Les câbles coaxiaux, notamment le RG6, sont fabriqués dans le but de minimiser les pertes. La perte d'atténuation moyenne des câbles RG6 est d'environ 6.5 dB sur 100 mètres à 1 GHz. Cependant, les câbles RG11 présentent une perte de transmission plus faible, offrant environ 4.5 dB par 100 mètres d'atténuation à la même fréquence, ce qui les rend plus avantageux pour les grandes longueurs de câbles. Le diamètre du câble, son blindage et le matériau isolant utilisé contribuent à ces taux.

L'atténuation tend à augmenter à des fréquences plus élevées, comme c'est le cas avec les communications haut débit et par satellite actuelles. Pour relever ce défi, les câbles coaxiaux sont fabriqués avec des conducteurs épais et des matériaux diélectriques de qualité supérieure, comme la mousse de polyéthylène, qui contribuent à maintenir l'intensité du signal sur de longues distances, ce qui les classe parmi les câbles à faibles pertes. Ces facteurs sont cruciaux lors du choix de câbles pour des applications où une perte de signal minimale et une haute précision de transfert de données sont essentielles.

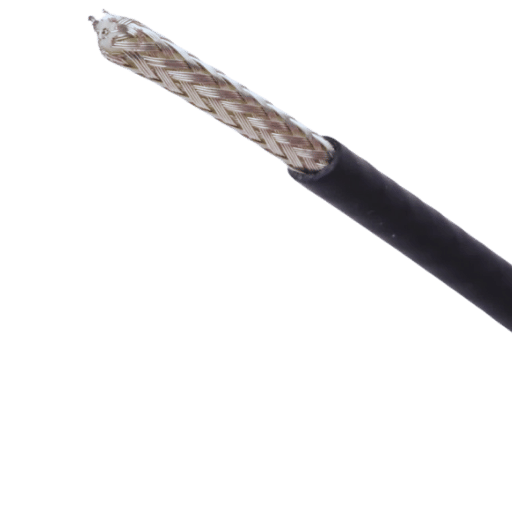

Quel type de câble est le meilleur pour des applications spécifiques ?

Choisir entre RG174 et RG316 pour les installations d'antennes

Lors du choix entre RG174 et RG316 pour une utilisation dans des installations d'antenne, il est nécessaire de comparer leurs spécifications techniques et autres exigences de fonctionnalité.

Le RG174 est un câble coaxial léger et flexible, couramment utilisé pour la transmission de signaux de faible puissance. Son impédance nominale est de 50 ohms et il fonctionne dans une plage de fréquences allant jusqu'à 3 GHz. Grâce à son faible diamètre (environ 2.8 mm), le RG174 se caractérise par son faible volume et sa légèreté, ce qui le rend idéal pour les installations compactes ou les espaces restreints. Cependant, l'atténuation du RG174 est supérieure à celle du RG316, ce qui le rend moins efficace pour les signaux longue distance. Par exemple, à 1 GHz, le RG174 présente une atténuation d'environ 21 dB à 100 mètres, ce qui peut entraîner une perte de signal.

Similaire au RG316, il offre de meilleures performances avec une perte de signal réduite et une meilleure résistance à la température. Le RG316 possède la même impédance de 50 ohms que le RG174 ; il est toutefois doté d'une isolation en PTFE et d'un conducteur plaqué argent, ce qui lui permet de fonctionner dans une plage de fréquences plus élevée, jusqu'à 316 GHz. Ses caractéristiques d'atténuation sont nettement supérieures : par exemple, à 6 GHz, le RG1 atténue environ 316 dB par 14 mètres. Il est donc idéal pour les câbles longs, les applications haute fréquence ou en association avec d'autres appareils. De plus, sa construction robuste lui permet de résister à des conditions environnementales difficiles, de -100 °C à 316 °C.

Scénarios d'application:

Là où la flexibilité du câble et coût Si la priorité est donnée à l'antenne, le RG174 pourrait être un choix optimal pour les configurations d'antennes à courte portée. Pour les antennes d'appoint nécessitant une précision de signal élevée dans des conditions extrêmes, une réduction minimale du signal ou des conditions difficiles, la durabilité du RG316 et ses puissantes caractéristiques d'atténuation suggèrent qu'il serait plus performant.

Les utilisateurs peuvent déterminer le câble le plus fiable pour l’optimisation en examinant les exigences de conception de l’installation de l’antenne.

Utilisation du câble RG174 dans les systèmes RF et de transmission

Le câble RG174 est utilisé pour la transmission de signaux à courte portée et à faible puissance dans les applications RF et les systèmes de transmission. Son faible diamètre lui confère une grande flexibilité et le rend idéal pour les installations compactes avec un espace limité. Bien que le RG174 offre des performances satisfaisantes à basses fréquences, il ne convient pas aux applications critiques nécessitant une perte de signal minimale ou une transmission à haute fréquence. Ce câble est particulièrement adapté lorsque les exigences du système, la flexibilité et les contraintes de coût peuvent être respectées sans risque d'atténuation excessive du signal.

Quand opter pour la fréquence nominale plus élevée du RG316

Pour les câbles coaxiaux performants dans les applications haute fréquence, les câbles coaxiaux RG316 se sont avérés très efficaces. Le câble RG316 de Rogers, dont la fréquence nominale dépasse 3 GHz, est particulièrement utilisé dans les télécommunications continues, l'aérospatiale à ailettes, les systèmes de défense et même les équipements de test de laboratoire. Un câble coaxial RG316 permet de réduire les pertes de signal en télécommunications, en grande partie grâce à son âme en PTFE (polytétrafluoroéthylène) de haute qualité, à son blindage à faible atténuation permettant de limiter les interférences, à sa double tresse de blindage, à ses couches coaxiales en feuille et à ses gaines isolantes extérieures rigides.

Grâce à ces caractéristiques avantageuses, le câble coaxial RG316 offre un niveau d'intégrité du signal impressionnant de 48.2 dB/100 pieds, dépassant ainsi la norme d'émulsion de soufre. Il est donc idéal pour les appareils de télécommunication longue portée nécessitant des configurations de serveurs distants. Associé à des services de prévision cloud dédiés réagissant dynamiquement aux variations du signal, le câble coaxial RG316 offre une résistance à des températures allant de -316 °C à 316 °C, ce qui optimise sa robustesse en extérieur ou en conditions de chaleur extrême.

Pour ces cas complexes, et grâce à sa résistance aux conditions environnementales extrêmes, le câble coaxial RG316 offre une excellente résistance aux chocs. De plus, il offre une flexibilité extrême, idéale pour la transmission de données haute fréquence. En combinant cela avec les exigences de circuits imprimés extrêmement compacts, d'antennes d'interface et de formes durables, le câble coaxial RG316 garantit un tel niveau de miniaturisation des appareils sans compromettre les performances.

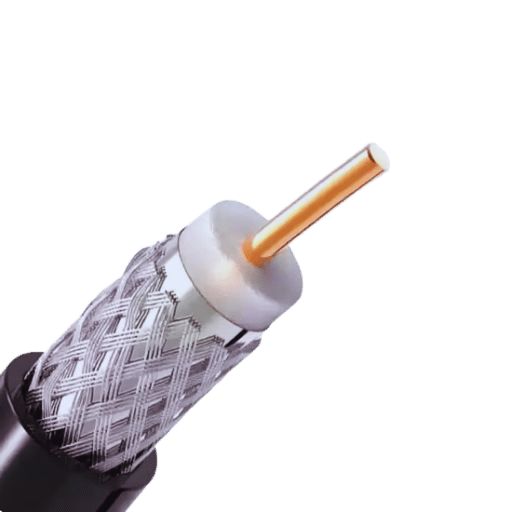

Quels facteurs affectent les performances et la qualité du signal dans RG174 et RG316 ?

L'impact de la température et des conditions météorologiques

Les performances et l'efficacité du signal des câbles RG174 et RG316 peuvent être fortement affectées par la température et les conditions météorologiques. Les températures extrêmes peuvent endommager les matériaux diélectriques, ce qui peut modifier l'impédance et entraîner une perte de signal. Une exposition prolongée à l'humidité ou aux rayons ultraviolets (UV) peut également détériorer la gaine extérieure, réduisant ainsi sa durabilité et sa résistance aux interférences. Ces deux câbles sont conçus pour supporter des températures de fonctionnement élevées, mais une exposition constante à des environnements difficiles accélère leur usure. Le choix de câbles dotés de revêtements de protection supplémentaires et de classifications environnementales spécifiques atténuera ces effets et garantira une fiabilité à long terme.

Comprendre le rôle du blindage et de l'isolation

Le blindage et l'isolation sont deux éléments clés pour la performance et la fiabilité des câbles, garantissant leur bon fonctionnement dans diverses applications. Le rôle principal du blindage est d'éviter les interférences électromagnétiques (IEM) susceptibles d'interrompre le signal et de réduire les performances. Des matériaux de protection tels que le cuivre tressé, la feuille d'aluminium ou un mélange des deux sont utilisés pour le blindage et sont choisis en fonction du niveau de protection requis et de la fréquence de fonctionnement du système. Par exemple, les systèmes basse fréquence sont bien adaptés au blindage tressé, tandis que le blindage par feuille est plus adapté aux hautes fréquences.

Contrairement à d'autres types de câbles, l'isolation a pour fonction supplémentaire d'arrêter les fuites électriques, de maintenir le signal et, in fine, de protéger l'utilisateur. Grâce à certains diélectriques plus sensibles aux agressions environnementales, comme la chaleur, l'humidité et les produits chimiques, des matériaux comme le polyéthylène (PE), l'éthylène-propylène fluoré (FEP) et le polychlorure de vinyle (PVC) conviennent parfaitement. Le FEP est le plus performant avec ses températures de fonctionnement comprises entre -65 °C et 200 °C, ce qui le rend idéal pour les applications industrielles et aérospatiales.

Les développements les plus récents en matière de technologie des câbles se concentrent sur l'amélioration de la structure et des matériaux utilisés pour le blindage et l'isolation, afin de répondre aux exigences croissantes de secteurs tels que les télécommunications, l'automobile et les dispositifs médicaux. Une étude montre qu'une augmentation du nombre de couches de blindage avec une isolation diélectrique optimisée peut réduire les interférences électromagnétiques jusqu'à 85 %, ce qui est très bénéfique pour la transmission de données à haut débit. La connaissance de ces fonctions de base permet aux ingénieurs de choisir. cet ensemble de câbles polyvalent qui répondent stratégiquement à des besoins opérationnels spécifiques qui optimisent la durabilité et les performances.

Comparaison des matériaux conducteurs : cuivre et alternatives

Par rapport aux autres matériaux, le cuivre conserve son avantage concurrentiel, étant l'option la plus pratique et la plus fiable grâce à ses propriétés électriques, thermiques et mécaniques. Sa conductivité est environ 60 % supérieure à celle de l'aluminium, son autre concurrent, ce qui le rend plus utile pour la transmission d'énergie et de données. Bien que l'aluminium présente des avantages en termes de poids et de prix, sa résistance électrique élevée et sa résistance à la traction relativement faible le rendent inadapté aux applications exigeant une robustesse ou une efficacité énergétique élevées. D'autres matériaux, comme l'argent, offrent une conductivité de premier ordre, mais leur coût les rend inefficaces dans les applications pratiques. En fin de compte, ce sont ses performances, sa précision, sa rentabilité et sa durabilité qui en font le métal le plus utilisé dans de nombreux secteurs.

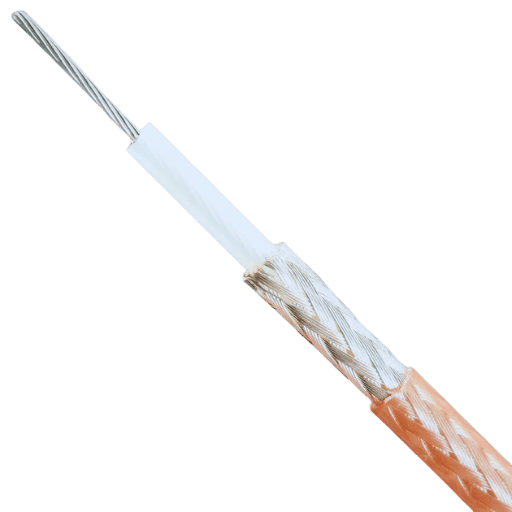

Comment les options de connecteur varient-elles entre RG174 et RG316 ?

Types de connecteurs standard utilisés avec chaque câble

Les câbles RG174 et RG316 utilisent une variété de connecteurs pour l'électronique et les télécommunications. Grâce à son diamètre plus petit et à sa flexibilité accrue, le RG174 est généralement équipé de connecteurs de type SMA, BNC, MCX et TNC. Ces connecteurs permettent la transmission de signaux RF et sont des composants essentiels des systèmes GPS et WLAN, renforçant ainsi leur valeur ajoutée dans les conceptions standard fonctionnant avec des câbles RG174 légers et économiques.

Le RG316 est plus répandu dans les secteurs aérospatial, militaire et des systèmes de communication haute fréquence, car il résiste à des conditions environnementales plus difficiles grâce à ses capacités de température plus élevées. Il est apprécié pour sa tolérance supérieure à la température et ses performances supérieures dans les plages de fréquences plus élevées. Le RG316 prend en charge des fréquences allant jusqu'à 10 GHz, un atout majeur pour les applications exigeantes en précision. Par ailleurs, la différence d'utilisation des connecteurs réside davantage dans les câbles : le RG174 offre des solutions compactes, polyvalentes et économiques, tandis que le RG316 offre de meilleures performances dans des conditions extrêmes.

L'importance de la compatibilité dans la sélection des connecteurs

Il est important de maintenir une compatibilité optimale lors du choix des connecteurs afin d'atteindre le niveau de performance et de fiabilité souhaité dans tout système. Le connecteur choisi doit être compatible avec les paramètres du câble, tels que l'impédance, la fréquence et la taille, afin de minimiser la dégradation du signal et les interférences. Une incompatibilité au sein d'un connecteur bloque certains chemins, ce qui entraîne une faible connexion électrique, une baisse des performances opérationnelles et un risque accru de dysfonctionnements et d'erreurs du système. Une compatibilité optimale garantit un fonctionnement fluide et une durabilité accrue de l'ensemble de l'application.

Conseils d'installation pour garantir des connexions sécurisées

Sélectionnez l'installation Outils et composants

• Commencez par les outils et composants d'installation adaptés au type de connexion utilisé. Par exemple, les clés dynamométriques assurent un serrage constant des connecteurs afin d'éviter d'endommager les filetages ou la performance du signal. Un blindage adéquat des connecteurs de haute qualité réduit également considérablement les interférences électromagnétiques (IEM), qui affectent l'intégrité du signal.

Préparation minutieuse des câbles

• Le dénudage des câbles pour assurer une connexion sécurisée exige de la précision. La longueur de dénudage recommandée doit être respectée sans endommager le conducteur ni le blindage. Des recherches montrent que des techniques de dénudage incorrectes peuvent entraîner une réduction du signal d'environ 30 % en raison d'un contact électrique insuffisant ou d'un blindage exposé au niveau de la partie dénudée.

Inspection et nettoyage des composants

• L'excès de débris sur les connecteurs et les câbles, tels que la poussière, la saleté ou les résidus, peut ajouter une résistance inutile et nuire à la clarté et à l'intégrité du signal. Tous les points de contact doivent être nettoyés avec de l'alcool isopropylique et un chiffon non pelucheux avant l'assemblage. Des inspections et un nettoyage réguliers peuvent prolonger la durée de vie de vos connexions et réduire les temps d'arrêt forcés de 15 % sur la durée de vie du système.

Respectez les exigences de couple fournies par le fabricant

• L'utilisation d'outils dynamométriques est essentielle, car un mauvais alignement, qu'il soit trop serré ou trop lâche, peut poser problème. Une force de serrage trop importante ou insuffisante peut entraîner des interférences physiques ou électriques. Il est à noter que le respect des valeurs de couple correctes est considéré comme efficace pour réduire les défauts de connexion d'environ 25 %.

Vérifier les connexions après l'installation

• La vérification de la bonne installation des composants permet de valider la connectivité entre eux et d'atténuer les risques liés aux performances. Des techniques avancées, telles que les traitements de signaux TDR, permettent de détecter les défauts, les problèmes de signal, les inadéquations d'impédance ou l'atténuation, garantissant ainsi la conformité des spécifications requises.

L'application des meilleures pratiques permet d'obtenir des connexions hautement fiables, d'éviter les pertes de signal, d'améliorer la durée de vie du système et d'accroître son efficacité. Tous ces éléments contribuent à l'amélioration des performances globales du système.

Comment les prix et la disponibilité se comparent-ils sur le marché ?

Où acheter des câbles RG174 et RG316

Les câbles RG174 et RG316 sont disponibles auprès de revendeurs en ligne réputés et de fournisseurs de composants électroniques spécialisés. Amazon, Digi-Key et Mouser Electronics.com sont des exemples de ces boutiques en ligne, généralistes ou spécialisées. Ces fournisseurs proposent une variété d'options en termes de longueur de câble, de type de connecteur et de prix, ce qui permet de les adapter à différentes applications. Assurez-vous de consulter les avis et les spécifications du produit pour déterminer s'il répond à vos exigences de qualité.

Évaluation de la rentabilité des projets à grande échelle

Il est important de prendre en compte les coûts directs et indirects pour évaluer la rentabilité des grands projets. Dans le secteur, les accords d'achat stratégiques offrent d'excellentes opportunités de réduction des coûts unitaires associés aux composants principaux tels que les câbles et les connecteurs. Une pratique courante chez les fournisseurs qui fixent des prix unitaires est la tarification par paliers, qui permet de commander des volumes plus importants, ce qui permet de réaliser des économies de 15 à 30 % sur les coûts des projets par rapport aux commandes plus modestes.

Parallèlement, les économies d'échelle en matière de logistique et d'expédition peuvent contribuer à l'optimisation des coûts. Une planification consolidée des transports et l'alignement des expéditions sur les phases du projet permettent de réaliser jusqu'à 20 % d'économies sur les coûts logistiques. Outre les achats, les investissements en matériaux de qualité peuvent améliorer la valeur ajoutée en réduisant les besoins de remplacement ou de maintenance pendant les opérations commerciales.

Pour un équilibre optimal entre coût et qualité, une analyse des fournisseurs axée sur la fiabilité des coûts, les délais de livraison et la durée de vie des produits doit être réalisée. Une prise de décision fondée sur les données améliore l'efficacité des dépenses tout en prévoyant des dispositions évolutives et durables pour la croissance des initiatives futures.

Trouver un fabricant ou un fournisseur réputé

Pour identifier un fabricant ou un fournisseur crédible, il est nécessaire d'évaluer sa réputation dans le secteur, la qualité de ses produits et le respect des normes. Commencez par rechercher des fournisseurs reconnus et bénéficiant d'avis positifs. Vérifiez les certifications importantes dans des domaines spécifiques pour vous assurer du respect des normes de qualité et de sécurité du secteur. Procurez-vous des échantillons de produits et testez-les par rapport aux normes de référence requises. De plus, les contrats doivent être évalués pour vérifier la clarté et la transparence des prix, des délais de livraison et des politiques de retour. Mettre l'accent sur ces points contribuera à établir une relation bénéfique et pérenne.

Foire Aux Questions (FAQ)

Q : Quelles sont les principales différences entre les câbles coaxiaux RG174 et RG316 ?

R : Les principales différences entre les câbles RG174 et RG316 résident dans leur construction, leurs performances et leurs applications spécifiques. La gaine extérieure en FEP du RG316 lui confère une perte légèrement inférieure et une température nominale plus élevée, ce qui le rend plus adapté aux environnements difficiles que le RG174. À l'inverse, le RG174, moins cher, est souvent utilisé pour des applications générales.

Q : Comment l’impédance du RG174 se compare-t-elle à celle du RG316 ?

R : L'impédance des câbles coaxiaux RG174 et RG316 est de 50 ohms, ce qui est très courant pour les applications radiofréquence. Cette propriété leur permet de bien fonctionner dans des systèmes similaires avec adaptation d'impédance.

Q : Concernant la perte de signal, comment le RG316 se comporte-t-il par rapport au RG174 ?

R : Comparé au RG174, le RG316 présente une perte de signal plus faible. Ses performances sont mieux préservées dans les communications sans fil et les transmissions radio haute fréquence, où l'intégrité du signal est cruciale.

Q : Les câbles coaxiaux RG174 et RG316 sont-ils utilisés à des fins commerciales ?

R : Les deux sont utilisés dans des applications commerciales ; donc, oui. Le RG316 est souvent préféré pour sa durabilité et sa faible perte de signal, tandis que les applications sensibles aux coûts choisissent le RG174.

Q : Pour quelles fréquences puis-je utiliser des câbles coaxiaux RG174 ou RG316 ?

R : En effet, les deux sont multifonctionnels et adaptés aux applications HF et autres fréquences. Cependant, le RG316 est souvent préféré pour les applications à fréquence plus élevée car il est plus efficace pour réduire les pertes.

Q : Pourquoi le matériau de la gaine extérieure est-il différent pour le RG174 et le RG316 ?

R : La gaine en PVC du RG174 est en polychlorure de vinyle, tandis que la gaine extérieure en FEP du RG316 offre une meilleure stabilité thermique et une meilleure résistance chimique que le polychlorure de vinyle. Ces propriétés rendent le RG316 plus adapté aux conditions environnementales extrêmes.

Q : Existe-t-il une application pour le RG174 qui le rend meilleur que le RG316 ?

R : La force du RG174 vient de son coût inférieur, ce qui le rend attrayant dans les environnements difficiles comme certains environnements de réseau sans fil ou dans les câbles plus courts.

Q : Les RG174 et RG316 peuvent-ils être utilisés en alternance dans des applications personnalisées ?

R : Oui, en ce qui concerne les types de connecteurs, les longueurs et les conditions environnementales, les RG174 et RG316 peuvent être personnalisés pour des applications spécifiques.

Q : De quelle manière les câbles RG174 et RG316 sont-ils liés aux autres câbles coaxiaux, tels que le RG58 ?

R : Le RG58 est un autre type de câble coaxial avec une impédance de 50 ohms, comme le RG174 et le RG316. Cependant, le RG58 est plus épais et moins flexible que le RG174 et le RG316, ce qui le rend plus adapté à certaines applications où la flexibilité n'est pas essentielle.
