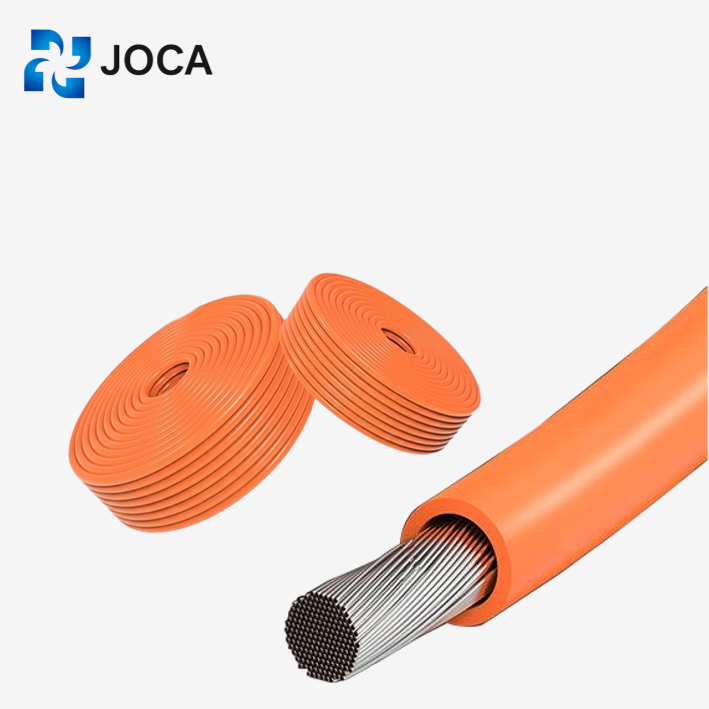

Câble de stockage de batterie UL10269
Câble de stockage d'onduleur de batterie UL10269 pour système de stockage solaire
- Utilisé pour les centrales électriques photovoltaïques au sol/sur le toit/flottantes
- Certifié TUV/UL/IEC/CE/Ad8/CPR et a une durée de vie de 25 ans.
- Peut être utilisé pour connecter la batterie, les blocs-batteries, les blocs-batteries au boîtier de combinaison ou au système de conversion de puissance dans le système de stockage solaire.
- Fonctionne avec tout type de batterie
- Livraison sous 7 jours si elle est dans un rayon de 200km.
- Traitement rapide des échantillons avec des solutions personnalisées
- Matériaux de haute qualité
- Options de prix abordables
- Livraison mondiale
- Pour une meilleure protection des données, assurez-vous que tous les téléchargements sont sécurisés
Économisez au moins 30% en moyenne
-
Description du produit
Découvrez la description du produit du câble de stockage de batterie UL10269 pour des solutions de stockage de batterie de qualité supérieure.
Le Câble de stockage de batterie UL10269 Ce câble est une solution flexible conçue pour connecter les systèmes de stockage d'énergie solaire. Il convient à diverses applications, des grandes centrales solaires aux installations résidentielles en toiture et aux stations flottantes. Nous avons conçu ce câble polyvalent pour répondre aux exigences strictes de l'industrie solaire, notamment pour le câblage interne entre les batteries et les onduleurs. En assurant une connectivité stable, il garantit la sécurité à long terme de votre système photovoltaïque. Cette fiabilité réduit les taux de panne et les coûts d'exploitation, vous aidant ainsi à atteindre une rentabilité durable grâce à une installation efficace.
-
Avantages
un. Composés réticulés par faisceaux d’électrons.
b. Capable de résister à la lumière UV, à l’ozone et à l’hydrolyse.
c. Ces matériaux peuvent résister à des températures élevées sans fondre ni couler.
d. Excellente flexibilité à froid.
e. Durée de vie supérieure à 25 ans à 90°C.
Spécification du câble solaire UL10269
| Construction de câbles | |
|---|---|
| Conducteur | Fil de cuivre nu ou étamé simple ou toronné 30-3/0 AWG |
| Acoustique | Chlorure de polyvinyle, norme ROHS |
| Couleur de la gaine | Contenu sur mesure |
| tension nominale | UO/U 1000V |
| Tension d'essai | 3000v |
| Cote de température | 105 ℃ |
| Durée de vie | Durée de vie prévue≥25 ans |
| Rayon de courbure | 8D (D : diamètre du câble) |
| Essai au feu | Réussir les tests ignifuges UL et CSA FT1 |
| Certification | TUV/UL//IEC/CE/RoHS |
Dimensions/Paramètres
Les câbles unipolaires en cuivre nu ou en cuivre étamé pour le stockage des batteries sont conformes aux normes UL 10269. La taille du câble varie généralement de 30 AWG à 3/0 AWG.
| Spécification（mm²） | Construction du conducteur (nx mm) | Épaisseur normale d'isolation (mm) | Diamètre extérieur (mm) | Résistance CC maximale du conducteur à 20 ℃ (Ω/Km) | Capacité de charge actuelle (A) |
|---|---|---|---|---|---|
| 1 × 10 AWG | MONITORING | 0.77 | 4.6 | 3.409 | 70 |
| 1 × 8 AWG | MONITORING | 1.15 | 6.3 | 2.144 | 98 |
| 1x7 AWG | 147/0.3 | 1.15 | 6.7 | 1.7 | 115 |
| 1 × 6 AWG | MONITORING | 1.53 | 8.1 | 1.348 | 132 |
| 1x4AWG | 299x0..3 | 1.53 | 9.6 | 0.848 | 176 |
Certifications du câble UL10629
-
Processus de production du fil UL10269
Dans l'usine de câbles JOCA, il existe une usine numérique intelligente qui intègre la production et l'inspection. Ce nouveau type d'usine supprime toutes les erreurs et défauts antérieurs commis par les opérateurs humains lors de l'assemblage manuel des produits, en plus d'améliorer la fiabilité. De plus, il est également livré avec un appareil de test complet ; utilise la reconnaissance d'images intelligentes numériques parmi d'autres méthodes de détection telles que la détection laser afin de vérifier la qualité des marchandises livrées.
Emballage pour l'expédition
Différentes méthodes de conditionnement adaptées aux conditions spécifiques de transport.
| Photos d'emballage | Méthode d'emballage | Quantité/palette (pcs) | Mètre/palette (M) | GW/palette (KGS) | Taille de la palette (m) | Palette/20GP | Mètre/20GP |
|---|---|---|---|---|---|---|---|
 | 100M / ROULEAU | 4mm²-176 pièces | 4mm²-17600m | 4mm²-1144kgs | 1.12x1.12x1.12m | 20 | 4mm²-352000m |
| 6mm²-160 pièces | 6mm²-16000m | 6mm²-1360kgs | 6mm²-320000m | ||||
| 200M / ROULEAU | 4mm²-90 pièces | 4mm²-18000m | 4mm²-1170kgs | 1.12x1.12x1.12m | 20 | 4mm²-360000m |
| 6mm²-81 pièces | 6mm²-16200m | 6mm²-1377kgs | 6mm²-324000m | ||||
 | 100m/fût en plastique | 4mm²-125 pièces | 4mm²-12500m | 4mm²-850kgs | 1.12x1.12x1.12m | 20 | 4mm²-250000m |
| 6mm²-100 pièces | 6mm²-10000m | 6mm²-900kgs | 6mm²-200000m | ||||
 | 500 m/tambour en bois | 4mm²-27 pièces | 4mm²-13500m | 4mm²-1197kgs | 1.12x1.12x1.12 | 20 | 4mm²-270000m |
| 6mm²-27 pièces | 6mm²-13500m | 6mm²-930kgs | 6mm²-270000m | ||||
| 1000M/tambour en bois | 4mm²-12 pièces | 4mm²-12000m | 4mm²-830kgs | 1.12x1.12x1.12 | 20 | 4mm²-240000m |
| 6mm²-12 pièces | 6mm²-12000m | 6mm²-1070kgs | 6mm²-240000m |
Vous avez d'autres questions ?
Q : À quoi sert un câble de stockage de batterie ul10269 ?
R : Un câble de stockage de batterie ul10269 est un câble électrique haut de gamme spécialement fabriqué pour les systèmes de stockage d'énergie par batterie (ESS). Il se caractérise par une grande flexibilité et une forte isolation pour de meilleures performances et sécurité.
Q : De quelle manière la flexibilité du câble de stockage d'énergie ul 10269 affecte-t-elle ses performances ?
R : La flexibilité du câble de stockage d'énergie ul 10269 le rend facile à installer, peut être plié plus facilement dans des espaces confinés tout en réduisant les risques d'endommagement des fils. Cela améliore donc l’efficacité et la durabilité globales du système.
Q : Quelles sont les spécifications du produit pour ce type de fil ?
R : En règle générale, un câble de stockage d'énergie ul 10269 peut avoir un câble électrique de 12 AWG conçu pour les systèmes de stockage d'énergie par batterie, une isolation monocouche pour une protection supplémentaire et une conformité à la protection de l'environnement, entre autres. Il est largement utilisé dans les panneaux solaires photovoltaïques et autres sources d’énergie renouvelables.
Q : Quel modèle de fil utilise ce câble de batterie ?
A: TypiquementLes fabricants construisent le câble de stockage de batterie UL10269 à l'aide d'un fil électrique 12AWG. Plus précisémentLes ingénieurs ont conçu ce modèle pour répondre aux besoins en énergie de différentes batteries au sein des systèmes de stockage d'énergie. Ainsi,Cela permet à votre système de maintenir activement une efficacité élevée et des normes de sécurité strictes.
Q : Ce produit comporte-t-il des étiquettes spécifiques ?
R : Certaines étiquettes couramment utilisées incluent « câble pour le stockage d'énergie de la batterie », « stockage d'énergie ul 10269 », « meilleure bonne flexibilité ul 10269 » et « classé ft4 ».
Q : Pourquoi est-il crucial d'utiliser des câbles conformes à la norme UL pour le stockage de l'énergie des batteries ?
R : Les câbles de stockage d'énergie fabriqués selon les normes UL 10269 sont très flexibles et possèdent des propriétés d'isolation supérieures. Ils sont également conformes aux normes de protection de l'environnement et sont soumis à des contrôles de qualité pendant la production, ce qui les rend très fiables pour les applications ESS et solaires photovoltaïques.
Q : Pourquoi le contrôle qualité est-il important pour les câbles de stockage de batterie ul 10269 ?
R : Les mesures de contrôle de qualité garantissent que chaque câble de stockage de batterie ul 10269 produit répond aux normes de sécurité et de performance requises. Ceci est essentiel pour garantir la fiabilité et l’efficacité de l’ensemble du système de stockage d’énergie par batterie.
Q : Quel fabricant produit des fils de stockage d'énergie de haute qualité conformes à la norme UL-10269 ?
R : Des fabricants tels que Winpower et le fabricant chinois JOCA Cable sont connus pour fabriquer des produits de premier ordre dans cette catégorie. Ces entreprises suivent des directives strictes d'assurance qualité visant à améliorer les niveaux de performance des produits tout en maintenant leurs normes d'efficacité.
