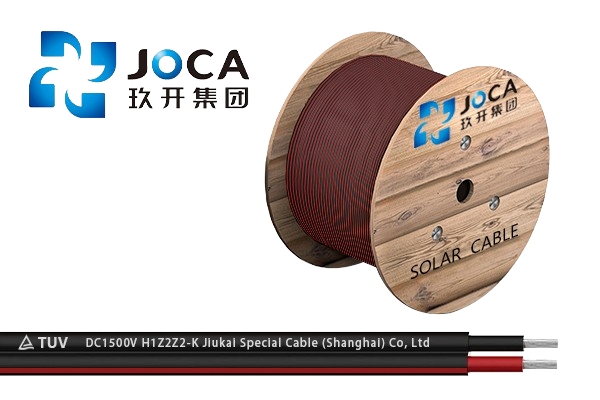

Câble solaire à deux conducteurs de norme européenne TUV DC1500V EN 50618 H1Z2Z2-K
Aperçu du câble solaire TUV DC1500V EN 50618 H1Z2Z2-K des fabricants chinois
- Appliqué sur le sol / sur le toit / sur les systèmes d'alimentation photovoltaïque flottants
- Certifié TUV/UL/IEC/CE Ad8/CPR et durée de vie de 25 ans.
- Convient aux environnements intérieurs et extérieurs sévères après électro-irradiation
- Il peut être associé à tous les principaux types de connecteurs solaires
- Dans un rayon de 200 km, la livraison se fera en sept jours.
- Traitement rapide des échantillons avec des solutions personnalisées
- Matériaux de haute qualité
- Options de prix abordables
- Livraison mondiale
- Pour une meilleure protection des données, assurez-vous que tous les téléchargements sont sécurisés
Économisez au moins 30% en moyenne
-
Description du produit
Câble solaire TUV DC1500V EN 50618 H1Z2Z2-K norme européenne
Conception de câble très flexible de H1Z2Z2-K solaire est nécessaire pour établir la connexion entre les systèmes solaires photovoltaïques et il détient de nombreux certificats internationaux de TUV, UL, IEC à CE. Conformément aux normes telles que UL4703, IEC62930, EN50618, Ad8 et CPR, il trouve des applications dans différents domaines solaires, notamment les stations à grande échelle et les panneaux sur les toits. Un câble aussi polyvalent est conçu pour répondre aux diverses exigences de l'industrie solaire, en particulier dans des conditions difficiles telles que les toits, les déserts, les bords des lacs et les montagnes. Ce faisant, il garantit la sécurité à long terme du système avec moins de coûts opérationnels et de taux de défaillance, garantissant une rentabilité photovoltaïque durable. Augmentez l’efficacité et la sécurité lors de l’installation de vos PV.
-

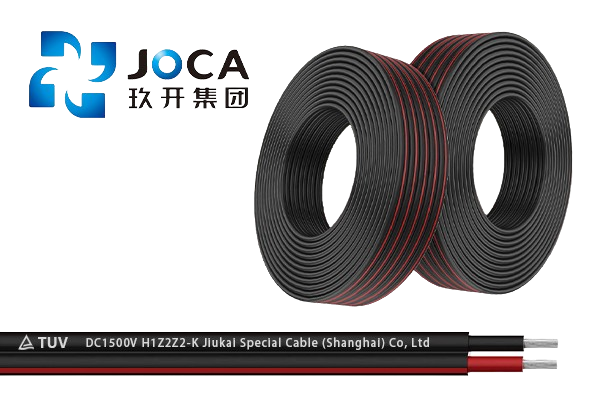

Avantages
Avantages du câble solaire standard européen TUV DC1500V EN 50618 H1Z2Z2-K : avantages et caractéristiques
un. Composés réticulés par faisceau d'électrons
b. Résistant aux UV, à l'ozone et à l'hydrolyse
c. Résistant aux hautes températures, les matériaux ne fondent pas et ne coulent pas
d. Bonne flexibilité à froid
e. Très longue durée de vie > 25 ans à 90 ℃
F. Compatible avec tous les connecteurs populaires
Spécification du câble solaire H1Z2Z2-K
| Construction de câbles | |
|---|---|
| Conducteur | Cuivre étamé de classe 5, selon EN 60228 et IEC 60228 |
| Acoustique | Copolymère de polyoléfine réticulé par faisceau d'électrons (XLPO) sans halogène |
| Gaine extérieure | Copolymère de polyoléfine réticulé par faisceau d'électrons sans halogène (XLPO), composé ignifuge |
| Couleur de la gaine | Noir / Rouge |
| tension nominale | UO/U 600/1000V(CA), 1500V(CC) |
| Tension d'essai | AC 6500 V, 50 Hz, 10 min (20 ℃ ± 0.5) ou DC 15000 10 V, 20 min (0.5 ℃ ± XNUMX) sans rupture. |
| Cote de température | Température de fonctionnement -40 ℃ ~ + 90 ℃, température maximale du conducteur 120 ℃, 20000 XNUMX H. |
| Durée de vie | Durée de vie prévue≥25 ans |
| Rayon de courbure | 5D (D : diamètre du câble) |
| Performances ignifuges | EN 60332-1-2 |
| Émission de fumée | Basé sur UNE-EN 60754-2 et CEI 60754-2. |
| RCR européen | Cca, selon En 50575 |
| Performances de l'eau | Ad8 |
| Résistance aux intempéries/résistance aux UV | EN 50289-4-17/ENISO4892 |
| Détermination des halogènes | EN 50525 |
| Certification | TUV/UL//IEC/CE/RoHS |
Dimensions/Paramètres
| Construction (nx mm2) | Construction du conducteur (nx mm) | Épaisseur normale d'isolation (mm) | Épaisseur normale de la gaine (mm) | Diamètre extérieur (mm) | Résistance CC maximale du conducteur à 20 ℃ (Ω/KM) | Résistance d'isolation minimale à 90 ℃ (Ω/KM) | Capacité de charge actuelle (A) |
|---|---|---|---|---|---|---|---|
| 2x 2.5 | 49x0.24X2 | 0.7 | 0.8 | MONITORING | 8.21 | 0.69 | 24 |
| 2x 4.0 | 56x0.28x2 | 0.77 | 0.8 | MONITORING | 5.09 | 0.58 | 33 |
| 2x 6.0 | 78x0.29x2 | 0.8 | 0.8 | MONITORING | 3.39 | 0.5 | 44 |
| 2x 10 | 77x0.39x2 | 0.73 | 0.8 | MONITORING | 1.95 | 0.42 | 57 |
| 2x 16 | 126x0.39x2 | 0.7 | 0.9 | MONITORING | 1.24 | 0.34 | 132 |
Certifications du câble solaire H1Z2Z2-K
-
Processus de production de fil photovoltaïque
L'usine numérique intelligente de l'usine de câbles JOCA intègre l'ensemble du processus de production et d'inspection, le rendant ainsi intelligent et numérique. Il annule complètement les défauts et défauts de l’assemblage manuel des produits par l’homme et améliore considérablement leur fiabilité. Pendant ce temps, il est équipé d’un équipement d’inspection et de test parfait. Il utilise également la détection laser et la détection d’images numériques intelligentes, entre autres, pour garantir la qualité des produits expédiés.
Emballage pour l'expédition
Plusieurs méthodes d'emballage, adaptées aux différentes conditions de transport.
| Méthode d'emballage | Quantité/palette (pcs) | Mètre/palette (M) | GW/palette (KGS) | Taille de la palette (m) | Palette/20GP | Mètre/20GP |
|---|---|---|---|---|---|---|
| 100M / ROULEAU | 4mm2-176 pièces | 4mm2-17600m | 4mm2-1144kg | 1.12x1.12x1.12m | 20 | 4mm2-352000m |
| 6mm2-160 pièces | 6mm2-16000m | 6mm2-1360kg | 6mm2-320000m | |||
| 200M / ROULEAU | 4mm2-90 pièces | 4mm2-18000m | 4mm2-1170kg | 1.12x1.12x1.12m | 20 | 4mm2-360000m |
| 6mm2-81 pièces | 6mm2-16200m | 6mm2-1377kg | 6mm2-324000m | |||
| 100m/fût en plastique | 4mm2-125 pièces | 4mm2-12500m | 4mm2-850kg | 1.12x1.12x1.12m | 20 | 4mm2-250000m |
| 6mm2-100 pièces | 6mm2-10000m | 6mm2-900kg | 6mm2-200000m | |||
| 500 m/tambour en bois | 4mm2-27 pièces | 4mm2-13500m | 4mm2-1197kg | 1.12x1.12x1.12 | 20 | 4mm2-270000m |
| 6mm2-27 pièces | 6mm2-13500m | 6mm2-930kg | 6mm2-270000m | |||
| 1000M/tambour en bois | 4mm2-12 pièces | 4mm2-12000m | 4mm2-830kg | 1.12x1.12x1.12 | 20 | 4mm2-240000m |
| 6mm2-12 pièces | 6mm2-12000m | 6mm2-1070kg | 6mm2-240000m |
Vous avez d'autres questions ?
Q : Quelle est la description du produit du câble solaire standard européen TUV DC1500V EN 50618 H1Z2Z2-K ?
R : Le câble solaire standard européen TUV DC1500V EN 50618 H1Z2Z2-K est un câble solaire conçu pour les systèmes photovoltaïques de 1500 50618 V. Il répond à la norme européenne EN XNUMX et est certifié TUV.
Q : Quelles sont les principales caractéristiques du câble solaire H1Z2Z2-K ?
R : Cette marque est également très demandée pour sa tension électrique pouvant atteindre 1500 50618 volts. De plus, un certificat TUV garantit la fiabilité de la sécurité et le respect des normes européennes EN XNUMX. Ce câble solaire a été conçu spécifiquement pour être utilisé dans les applications d'énergie solaire.
Q : Le câble solaire standard européen TUV DC1500V EN 50618 H1Z2Z2-K est-il adapté aux installations solaires ?
R : Oui, en effet, il a été développé spécifiquement à cet effet, ce qui le rend fiable pour une utilisation dans les systèmes de production d'électricité utilisant des sources naturelles telles que la lumière du soleil où elle est perdue.
Q : À quels groupes de produits appartient le câble solaire H1Z2Z2-K ?
R : Le câble solaire H1Z2Z2-K peut être classé dans les groupes de produits câbles solaires, câbles photovoltaïques, câbles d'alimentation et câbles classés 1500 XNUMX V.
Q : Le câble solaire H1Z2Z2-K est-il conforme aux normes UL ?
R : Bien que TUV certifie habituellement le câble solaire H1Z2Z2-K, la certification UL peut ou non avoir été obtenue en fonction d'un produit donné. Par conséquent, consultez le fournisseur pour plus d’informations concernant les requêtes liées à la liste UL.
Q : Quelle est la signification de la norme européenne EN 50618 pour les câbles solaires ?
R : Cela s’applique également aux systèmes de câblage photovoltaïque. En d’autres termes, il définit les exigences relatives aux systèmes de câbles photovoltaïques qui contribuent à maintenir des conditions sûres dans les sources d’énergie renouvelables comme le soleil. Sur cette question, notons simplement que le nom de cette norme est mentionné pour ce type de produit.
