Câble solaire photovoltaïque flottant (Ad8 étanche) | H1Z2Z2-K DC1500V
Conçu pour les panneaux photovoltaïques flottants : étanche AD8, certifié TUV/UL et résistant aux UV pour une durée de vie de plus de 25 ans.

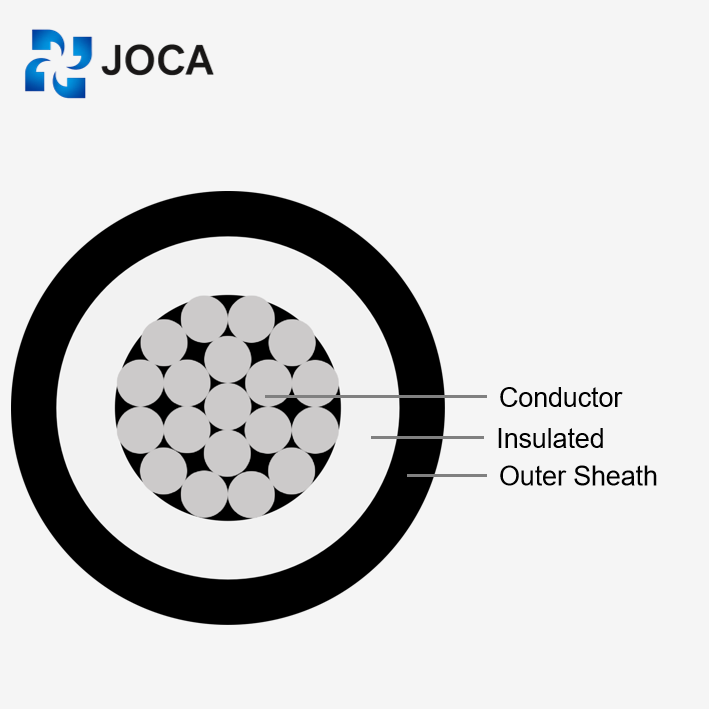

- Chef d'orchestre : conducteur flexible en cuivre étamé de classe 5
- Isolation: Composé réticulé sans halogène
- Gaine : Composé ignifuge réticulé sans halogène
- Couleur du fourreau : Noir/Autres couleurs disponibles sur demande
- Traitement rapide des échantillons avec des solutions personnalisées
- Matériaux de haute qualité
- Options de prix abordables
- Livraison mondiale
- Pour une meilleure protection des données, assurez-vous que tous les téléchargements sont sécurisés
Économisez au moins 30% en moyenne
-
Description du produit
H1Z2Z2-K : Description et spécifications du produit
Un câble très flexible destiné aux systèmes solaires photovoltaïques, le H1Z2Z2-K Ad8 Flottant Câble solaire a un design spécifique. Celui-ci répond aux normes telles que TUV, UL, IEC et CE, dont UL4703, IEC62930, EN50618, AD8 et CPR. C’est étonnant lorsqu’il s’agit de divers champs solaires comme des stations à grande échelle et des panneaux sur les toits qui se trouvent dans des environnements difficiles, des toits aux bords des lacs et des déserts. La sécurité du système à long terme est assurée grâce à ses performances de connexion stables, ce qui lui permet de réduire les coûts opérationnels et les taux de défaillance. Maximisez vos installations photovoltaïques pour produire dès maintenant une énergie solaire efficace, sûre et rentable.
-
Avantages
H1Z2Z2-K : Avantages et fonctionnalités
a.Composés réticulés par faisceau d'électrons
B. Résistant aux UV, à l'ozone et à l'hydrolyse
C. Résistant aux hautes températures, les matériaux ne fondent pas et ne coulent pas
d. Bonne flexibilité à froid
e.Très longue durée de vie > 25 ans à 90 °C
f.Compatible avec tous les connecteurs populaires
Spécification du câble solaire flottant H1Z2Z2-K Ad8
| Construction de câbles | |
|---|---|
| Conducteur | Cuivre étamé de classe 5, selon EN 60228 et IEC 60228 |
| Acoustique | Copolymère de polyoléfine réticulé par faisceau d'électrons (XLPO) sans halogène |
| Gaine extérieure | Copolymère de polyoléfine réticulé par faisceau d'électrons sans halogène (XLPO), composé ignifuge |
| Couleur de la gaine | Noir / Rouge |
| tension nominale | UO/U 600/1000V(CA), 1500V(CC) |
| Tension d'essai | AC 6500 V, 50 Hz, 10 min (20 ℃ ± 0.5) ou DC 15000 10 V, 20 min (0.5 ℃ ± XNUMX) sans rupture. |
| Cote de température | Température de fonctionnement -40 ℃ ~ + 90 ℃, température maximale du conducteur 120 ℃ 20000H |
| Durée de vie | Durée de vie prévue≥ 25 ans |
| Rayon de courbure | 5D (D : diamètre du câble) |
| Performances ignifuges | EN 60332-1-2 |
| Émission de fumée | Basé sur UNE-EN 60754-2 et CEI 60754-2. |
| RCR européen | Cca, selon En 50575 |
| Performances de l'eau | Ad8 |
| Résistance aux intempéries/résistance aux UV | EN 50289-4-17/ENISO4892 |
| Détermination des halogènes | EN 50525 |
| Certification | TUV/UL//IEC/CE/RoHS |
Dimensions/Paramètres
| Construction (nxmm2) | Construction du conducteur (nx mm) | Épaisseur normale d'isolation (mm) | Épaisseur normale de la gaine (mm) | Diamètre extérieur (mm) | Résistance CC maximale du conducteur à 20 ℃ (Ω/KM) | Résistance d'isolation minimale à 90 ℃ (Ω/KM) | Capacité de charge actuelle (A) |
|---|---|---|---|---|---|---|---|
| 1x1.5 (16AWG) | MONITORING | 0.7 | 0.8 | 4.6 | 13.7 | 0.86 | 30 |
| 1x2.5 (14AWG) | MONITORING | 0.7 | 0.8 | 5 | 8.21 | 0.69 | 41 |
| 1x4.0 (12AWG) | MONITORING | 0.7 | 0.8 | 5.55 | 5.09 | 0.58 | 55 |
| 1x6 (10AWG) | MONITORING | 0.7 | 0.8 | 6.15 | 3.39 | 0.5 | 70 |
| 1x10 (8AWG) | MONITORING | 0.7 | 0.8 | 7.4 | 1.95 | 0.42 | 98 |
| 1x16 (6AWG) | MONITORING | 0.7 | 0.9 | 8.52 | 1.24 | 0.34 | 132 |
| 1x25 (4AWG) | 189x0..39 | 0.9 | 1 | 10.6 | 0.795 | 0.34 | 176 |
| 1x35 (2AWG) | MONITORING | 0.9 | 1.1 | 12.5 | 0.565 | 0.29 | 218 |
| 1x50(1/0AWG) | MONITORING | 1 | 1.2 | 14.2 | 0.393 | 0.27 | 280 |
Certifications de H1Z2Z2-K
-
Processus de production de fil photovoltaïque
L'usine de câbles JOCA dispose d'une usine intelligente et numérique qui rend l'ensemble du processus de production ainsi que le processus d'inspection intégrés, intelligents et numériques. Il oublie de mentionner qu'il supprime les erreurs et les défauts de l'assemblage manuel initial des produits fabriqués par les travailleurs, améliorant ainsi la fiabilité de ses produits. En outre, il est équipé de toutes les installations d'inspection et de test nécessaires qui utilisent des techniques telles que la détection d'images numériques intelligentes, la détection laser, etc. afin de garantir la qualité du produit pendant l'expédition.
Emballage pour l'expédition
Il existe de nombreuses techniques d'emballage qui peuvent être utilisées pour répondre à différentes exigences de transport.
| Photos d'emballage | Méthode d'emballage | Quantité/palette (pcs) | Mètre/palette (M) | GW/palette (KGS) | Taille de la palette (m) | Palette/20GP | Mètre/20GP |
|---|---|---|---|---|---|---|---|
 | 100M / ROULEAU | 4mm²-176 pièces | 4mm²-17600m | 4mm²-1144kgs | 1.12x1.12x1.12m | 20 | 4mm²-352000m |
| 6mm²-160 pièces | 6mm²-16000m | 6mm²-1360kgs | 6mm²-320000m | ||||
| 200M / ROULEAU | 4mm²-90 pièces | 4mm²-18000m | 4mm²-1170kgs | 1.12x1.12x1.12m | 20 | 4mm²-360000m |
| 6mm²-81 pièces | 6mm²-16200m | 6mm²-1377kgs | 6mm²-324000m | ||||
 | 100m/fût en plastique | 4mm²-125 pièces | 4mm²-12500m | 4mm²-850kgs | 1.12x1.12x1.12m | 20 | 4mm²-250000m |
| 6mm²-100 pièces | 6mm²-10000m | 6mm²-900kgs | 6mm²-200000m | ||||
 | 500 m/tambour en bois | 4mm²-27 pièces | 4mm²-13500m | 4mm²-1197kgs | 1.12x1.12x1.12 | 20 | 4mm²-270000m |
| 6mm²-27 pièces | 6mm²-13500m | 6mm²-930kgs | 6mm²-270000m | ||||
| 1000M/tambour en bois | 4mm²-12 pièces | 4mm²-12000m | 4mm²-830kgs | 1.12x1.12x1.12 | 20 | 4mm²-240000m |
| 6mm²-12 pièces | 6mm²-12000m | 6mm²-1070kgs | 6mm²-240000m |
Vous avez d'autres questions ?
Q : Qu'est-ce que le câble solaire flottant TUV DC1500V EN 50618 H1Z2Z2-K Ad8 ?
R : Notre câble solaire flottant TUV DC1500V EN 50618 H1Z2Z2-K Ad8 a été construit de manière appropriée pour s'adapter aux systèmes solaires flottants. Cela garantit la durabilité et l’efficacité énergétique.
Q : Quelles sont certaines des propriétés du câble solaire flottant TUV DC1500V EN 50618 H1Z2Z2-K Ad8 ?
R : Le fil est résistant aux intempéries, à la chaleur et se corrode facilement. Il est également très élastique et durable et est livré avec une large gamme de connecteurs pour une utilisation sur les panneaux solaires.
Q : Quels sont les aspects techniques du câble solaire flottant TUV DC1500V EN 50618 H1Z2Z2-K Ad8 ?
R : Ce câble est conforme aux normes TUV DC1500V EN 50618, il peut donc être installé dans les systèmes de production d'énergie photovoltaïque. Sa composition matérielle est supérieure à celle des autres câbles, assurant un meilleur fonctionnement global.
Q : Le câble solaire flottant TUV DC1500V EN 50618 H1Z2Z2-K Ad8 fonctionne-t-il avec tous les systèmes photovoltaïques ?
R : Oui, c’est le cas. Ce câble fonctionne bien même avec différents types de connecteurs nécessaires aux appareils photovoltaïques, ce qui le rend très flexible.
Q : Où ce câble a-t-il été fabriqué ? S'appelait-il câble solaire flottant TUV DC1500V EN 50618 H1Z2Z2-K Ad8 ?
R : Par conséquent, Suzhou Yonghao Cable Co., Ltd, basée en Chine, produit des câbles qui répondent aux exigences de l'industrie à un niveau de qualité élevé.
Q : Qu'est-ce qui rend le câble solaire flottant TUV DC1500V EN 50618 H1Z2Z2-K Ad8 adapté aux systèmes solaires flottants ?
R : De plus, il pourrait flotter au-dessus de l’eau, ce qui le rend parfait à des fins d’installation. De plus, ce câble continuera à fonctionner correctement dans différentes conditions météorologiques.
Q : Quel rôle le câble solaire flottant TUV DC1500V EN 50618 H1Z2Z2-K Ad8 joue-t-il dans la détermination du fonctionnement d'un système photovoltaïque ?
R : La construction de ce câble est de haute qualité et peut résister à toutes les conditions météorologiques. Il améliore l'efficacité de la production d'électricité à partir de panneaux solaires, augmentant ainsi les performances globales des systèmes photovoltaïques.
