Libérer le potentiel du câble d'extension du panneau solaire : tout ce que vous devez savoir

Les solutions d'énergie solaire ont récemment augmenté en raison du désir de disposer de sources d'énergie durables et de s'éloigner des combustibles fossiles Un système d'énergie solaire ne peut pas être complet sans un câble d'extension de panneau solaire, car il assure l'interconnectivité avec d'autres composants de la configuration solaire Une compréhension approfondie des détails techniques et des diverses possibilités d'application de ces câbles est essentielle pour maximiser l'efficacité et le fonctionnement des installations solaires telles que celles qui intègrent les câbles d'extension solaire à écoflow Dans cet article, nous examinerons les objectifs principaux de câbles d'extension de panneaux solaires, 4, leurs différentes configurations, matériaux et autres aspects techniques associés, et fournissent des recommandations qui aideront les utilisateurs à optimiser la sélection d'un câble d'extension pour éviter la perte d'utilisation de l'énergie solaire.

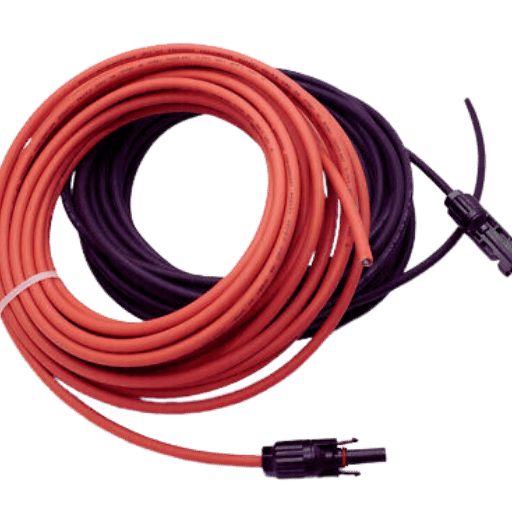

Qu'est-ce qu'un Câble d'extension de panneau solaire et pourquoi en avez-vous besoin ?

Un cordon d'extension de panneau solaire est un type de conduit qui étend la distance entre les panneaux solaires et les autres composants d'un système d'énergie solaire, tels que les onduleurs ou les contrôleurs de charge Ces câbles sont nécessaires car ils permettent d'installer les panneaux solaires à une plus grande distance les uns des autres L'utilisation du cordon d'extension correct est essentielle pour minimiser la perte d'énergie, augmenter le flux de courant et sauvegarder le fonctionnement du système, en particulier si l'on considère la longueur du câble d'extension de panneau solaire Feet L'efficacité d'un système solaire peut également être influencée par le type correct de câble, qui aide à transmettre l'énergie solaire, principalement lorsque les appareils à énergie solaire sont utilisés avec un câble d'extension solaire écoflow.

Comprendre Câble d'extension de panneau solaire Basiques

Les câbles d'extension de panneau solaire sont conçus pour fixer des panneaux solaires à d'autres éléments du système sans dégrader l'efficacité électrique, employant parfois un ensemble de connecteurs solaires Parmi ces câbles, des caractéristiques personnalisées telles que la résistance aux UV et aux températures extrêmes garantissent la fiabilité et l'utilité du câble Par ailleurs, la jauge du câble déterminera la quantité de charge que le fil peut transporter sans avoir une chute de distance excessive en tension plus grande l'indicateur, plus la distance qu'il peut endurer sans perte significative, ce qui est particulièrement vrai pour l'extension fil de câble avec solaire. Les connecteurs aux deux extrémités doivent s'adapter aux panneaux solaires et aux composants des modules du système afin qu'il y ait des performances maximales pour les deux paires de connecteurs solaires. Le choix du câble est essentiel car ils doivent tenir compte des conditions environnementales et des besoins électriques de la configuration solaire pour exploiter l’efficacité et la sécurité.

Comment fait un Câble d'extension solaire Travail ?

Les câbles d'extension solaire sont un conducteur électrique efficace, acheminant l'énergie des appareils solaires vers d'autres appareils associés, tels que des contrôleurs de charge ou des onduleurs Ceci est réalisable grâce à des fils de cuivre ou d'aluminium, isolés contre les environnements difficiles, qui sont essentiels pour la durabilité de deux fils avec des connecteurs solaires La faible résistance des fils est nécessaire car ils limitent les pertes de tension, considérant qu'une quantité importante d'énergie doit être transmise d'une extrémité à l'autre du fil De plus, partout où plusieurs éléments du système d'énergie solaire sont interconnectés, les connecteurs permettent des interconnexions pratiques et serrées, améliorant ainsi la qualité de l'énergie fournie.

Principaux avantages de l'utilisation Câbles d'extension solaire

Les câbles d'extension solaire ajoutent une valeur significative au fonctionnement d'un système d'énergie solaire De tels câbles permettent aux panneaux solaires d'être situés de manière optimale pour recevoir la lumière directe du soleil même s'ils sont un peu éloignés du reste des éléments, offrant ainsi une flexibilité dans la configuration du système. Cette capacité à augmenter l'espacement entre les composants peut améliorer l'efficacité de l'ensemble de la configuration. La composition robuste de ces câbles garantit une longue durée de vie et une protection contre les conditions environnementales difficiles telles que les rayons ultraviolets et les températures élevées. De plus, en raison de la distance réduite et donc des chutes de tension réduites, ils aident également à garantir une alimentation en courant adéquate dans tout le système électrique, améliorant ainsi son fonctionnement régulier et son efficacité.

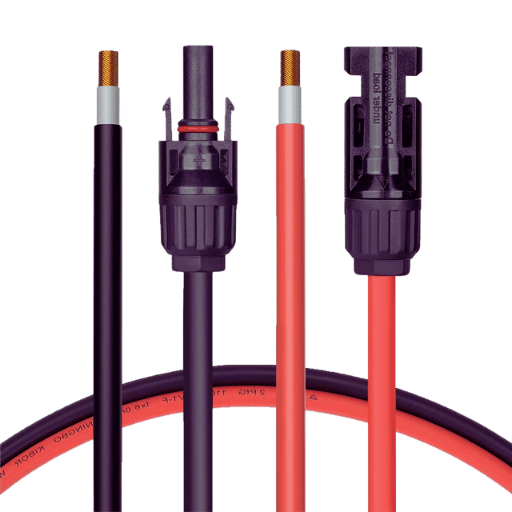

Choisir la droite Câble d'extension pour solaire Configuration

Facteurs à prendre en compte Câble Sélection

Lorsque l’on examine les câbles d’extension spécifiquement destinés à une configuration solaire, il est impératif de noter que quelques facteurs saillants doivent être évalués pour garantir que le système fonctionne efficacement et est durable.

1. Épaisseur du câble (indice AWG) : les câbles sont évalués à l'aide de l'American Wire Gauge (AWG), qui mesure l'épaisseur ou la jauge du fil La résistance augmente à mesure que le courant augmente, ce qui signifie que les fils avec un diamètre inférieur seraient plus efficaces puisqu'ils laisseraient passer un courant plus important Par exemple, un câble de 10 AWG serait généralement utilisé pour les systèmes solaires résidentiels, qui ont tendance à être plus petits Un câble AWG plus élevé peut être nécessaire pour les câbles d'extension de panneau solaire de pieds tels que 8 AWG ou 6 AWG pour les systèmes de plus grande capacité.
2. Tension Rating : La tension maximale nominale des câbles doit être égale ou supérieure à la tension maximale qui sera présente dans le système. Les systèmes solaires ont besoin de câbles que fonctionnent sur une configuration de 12 V à 48 V. Ces systèmes se trouvent souvent dans les ménages, alors que les réseaux commerciaux fonctionnent sur une tension plus élevée La compatibilité est critique dans ce scénario, car ne pas être capable de faire correspondre la tension nominale peut entraîner de graves dommages et compromettre les normes de sécurité.
3. Isolation et matériau de la veste : La zone géographique où les câbles seront placés détermine s'ils nécessitent une isolation et un matériau de la veste. Des matériaux tels que le XLPE (polyéthylène réticulé) et le TPE (élastomère thermoplastique) sont parfaits pour une utilisation en extérieur car ils résistent à la température et aux rayons UV.
4. Compatibilité du connecteur : un transfert d'énergie approprié sera obtenu si le câble utilisé coïncide avec les connecteurs du système Par exemple, les connecteurs MC4, en particulier les connecteurs solaires femme-homme, sont largement utilisés dans les systèmes solaires car ils sont simples.
5. Chute de distance et de tension : toute distance entre les câbles, les panneaux solaires et les autres composants du système entraînera une baisse de la tension, ce qui entraînera, à son tour, certaines pertes d'énergie. Cependant, les pertes d'énergie dues à une baisse de la tension peuvent être évitées en utilisant des outils en ligne qui aident à déterminer la meilleure longueur ou jauge de câble, garantissant ainsi le fonctionnement efficace du système.

Si ces aspects sont pris en compte, les utilisateurs peuvent alors choisir des câbles d'extension qui répondraient aux exigences et offriraient au système une efficacité de performance et une fiabilité accrues.

Importance de Jauge dans Câbles Solaires

La jauge du câble solaire, qui indique son épaisseur, a un impact sur l'efficacité électrique et la sécurité d'un système d'énergie solaire Dans le système américain Wire Gauge ou AWG, les fils reçoivent un numéro, et la douceur du fil descend, plus le fil est complet numériquement Si le fil n'est pas correctement dimensionné, il peut entraîner une perte d'énergie élevée en raison de mauvaises performances sur la distance, d'une résistance croissante et d'une chute de tension Une jauge appropriée permet au câble de transporter l'ampère du système sans faire fondre le câble Ainsi, des exigences de performance et de sécurité sont observées pour le matériau d'isolation au niveau des joints des fils et des connecteurs solaires du fil du câble d'extension Pour de meilleure performance dans un système d'énergie solaire, il faut sélectionner les câbles de jauge appropriée en fonction des paramètres de distance.

Comprendre Câble d'extension de panneau solaire de 10 awg

Avec une perte d'énergie minimale, le câble d'extension de panneau solaire de 10 AWG est spécialement conçu pour les besoins fonctionnels des systèmes d'énergie solaire La désignation 10 AWG indique une taille de câble qui est relativement assez faible pour transporter des charges de courant suffisantes Cette jauge fonctionne bien pour les plus longs parcours de fil où la chute de tension doit être maintenue au minimum en raison de sa faible résistance par unité de longueur Elle permet de transférer l'énergie solaire au contrôleur de charge ou à un onduleur avec un rendement maximal Elle est généralement composée de matériaux solides et résistants aux intempéries, qui augmentent sa durée de vie dans différentes conditions atmosphériques Lors du choix du câble d'extension de panneau solaire approprié de 10 AWG, la longueur, la qualité de l'isolation et le type de connecteurs sont nécessaires pour garantir l'efficacité et la sécurité du système compromis.

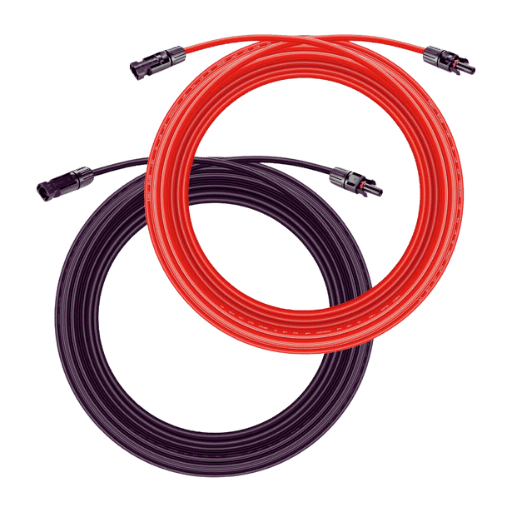

Comment installer correctement un Câble de panneau solaire

Guide d'installation étape par étape pour Câbles pour panneaux solaires

1. Rassembler les outils et matériaux requis : N'oubliez pas que le processus d'installation peut être mécanique Vérifiez donc si vous avez les bons outils ou matériaux avec vous Ce sont les câbles pour les panneaux solaires, [TRADUCTION], outils de coupe pour différents types de câbles, dénudeurs de fils, connecteurs ou tout autre matériel de montage nécessaire Assurez-vous également que la jauge de câble correspond à vos composants solaires et connecteurs.
2. Décidez du chemin du câble : traversez et réfléchissez soigneusement au chemin que suivront les câbles depuis les panneaux solaires jusqu'à un onduleur ou un contrôleur de charge, cela vous aidera à opter pour le chemin le plus efficace qui réduira la résistance. Cela entraînera moins de pertes d'énergie, alors évitez de choisir des chemins qui laisseront trop d'espace aux câbles pour des degrés extrêmes de virages ou les exposeront à des risques de dommages physiques. Vous devez également vous assurer que l'itinéraire sélectionné est légal.
3. Coupez et préparez des câbles : tout d'abord, jaugez la longueur de câble que vous souhaitez, qui peut également inclure quelques pouces à des fins pratiques, après quoi il est temps de couper les câbles, ce qui signifie que pour mesurer la longueur de câble requise, il faut également mesurer pour la longueur supplémentaire recommandée Après avoir dénudé les extrémités de l'isolation, assurez-vous que la quantité correcte est coupée et non une quantité excessive qui rendrait les points de contact incapables de fixer solidement.
4. Connexion des câbles aux panneaux solaires : Le panneau solaire aura un connecteur qui doit être fixé à une extrémité dénudée du câble Veillez à ce que les fils soient correctement serrés conformément aux recommandations du fabricant Utilisez des connecteurs évalués au niveau approprié conformément aux exigences de conception du système.
5. Sécurisation des chemins : Utilisez des clips ou des attaches de câble pour fixer les câbles en place afin qu'ils ne se déplacent pas et ne s'usent pas Évitez de mettre un excès de contrainte ou de tension sur le câble à travers des virages serrés, car cela solliciterait les câbles à chaque couple de pieds le long de la course pour limiter le statisme et aider à une installation soignée.
6. Connexion à l'onduleur/contrôleur de charge : ces instructions supposent que les bandes ont déjà atteint l'onduleur ou le contrôleur de charge Détachez-les et placez-les par le manuel de l'équipement Confirmez que toutes les connexions sont correctement effectuées avant de mettre l'unité sous tension en les vérifiant pour une étanchéité adéquate et une intégrité sécurisée.
7. Test du Système : Après avoir connecté les câbles, effectuez une inspection approfondie pour vous assurer que les fils sont bien connectés et que le système fonctionne correctement à la fin de la connexion filaire Utilisez le multimètre pour vérifier que le courant et la tension sont au bon niveau C'est le bon moment pour vérifier si le transfert d'énergie a lieu sans interruption et de la manière correcte pour éviter les défauts d'installation.

Tout d'abord, considérez la sécurité, puis suivez ces étapes pour l'installation de câbles de panneaux solaires Les panneaux solaires sont un composant important de tout système d'énergie solaire, établissant sa fonctionnalité.

Défis et solutions communs Câble Installation

1. Tension et affaissement du câblage : une tension élevée dans les câbles peut provoquer une rupture ou un dysfonctionnement au fil du temps. Par conséquent, il est nécessaire de garantir que les fils sont installés avec un certain relâchement pour s'adapter à la dilatation thermique et à la contraction des câbles. Solution : Des attaches de câble appropriées doivent être utilisées et la conception doit fournir un jeu suffisant dans le câble.
2. Condition environnementale : Les câbles fonctionnent mal lorsqu'ils sont exposés à des conditions environnementales telles que le rayonnement UV, l'humidité et la température. Solution : utilisez des câbles avec des gaines de câbles hautes et des joints d'étanchéité fabriqués pour les conditions environnementales dans lesquelles ils doivent fonctionner.
3. Mauvaise installation : Un câble mal terminé peut créer une connexion électrique très faible, ce qui peut entraîner des inefficacités et des risques pour la sécurité Solution : Respectez toujours les instructions du fabricant sur la terminaison, assurez-vous que toutes les connexions sont correctement serrées et utilisez les bons outils pour l'installation.

La gestion appropriée des problèmes ci-dessus améliore la fiabilité et la durabilité des systèmes de câbles, conduisant à de meilleures performances.

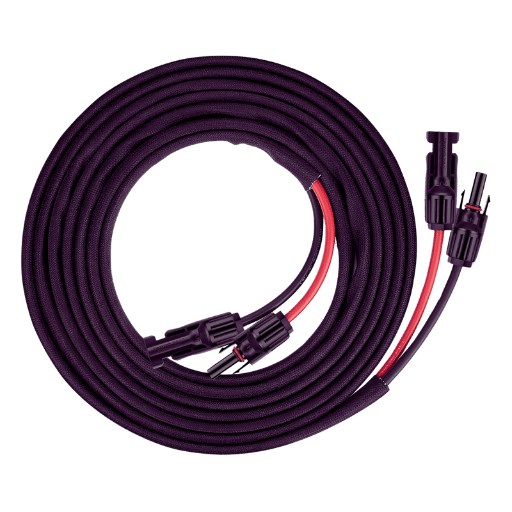

Explorer différent Connecteurs Solaires et Pv Systèmes

Types de Connecteurs Solaires Disponible

Trois types généraux de connecteurs solaires sont souvent remarqués pour leur efficacité et leur fiabilité lorsque l'on discute des connecteurs solaires :

1. Connecteurs MC4 : plus courants dans les systèmes solaires, les connecteurs MC4 sont des connecteurs à contact unique. N'importe qui peut les repérer en raison de leur fonction de verrouillage unique, qui fournit une connexion sécurisée et étanche. Leur facilité d'utilisation, leur construction robuste et leur capacité à travailler dans des systèmes haute tension les rendent adaptés à une utilisation dans les systèmes solaires.
2. Tyco Solarlok : Ces connecteurs sont réputés pour fournir des connexions fiables et robustes sur mesure pour les applications photovoltaïques Les connecteurs Solarlok sont les plus polyvalents en raison d'une fonction de verrouillage par clic qui permet une installation facile et rapide, fournissant de nombreuses options de connexion Ils sont conçus pour fonctionner dans des conditions environnementales difficiles, garantissant ainsi que le connecteur dure longtemps.
3. Connecteurs Amphenol H4 : Les connecteurs Amphenol H4 sont surtout connus pour leur courant élevé, ce qui les rend compatibles avec la plupart des modules de panneaux solaires Ils manquent d'outils, ce qui leur permet de se connecter en utilisant une conception solide et une connexion tactile, ce qui signifie qu'ils ne rencontrent pas de problèmes lors de l'installation Ils ont également une fonction d'étanchéité mécanisée avancée pour empêcher l'humidité de pénétrer.

Ces connecteurs connectent les panneaux solaires au reste du système photovoltaïque ; par conséquent, leur efficacité affecte l’efficacité et la durabilité globales des installations solaires.

Comment MC4 Connecteurs Améliorez Énergie solaire Efficacité

L'utilisation de connecteurs MC4 augmente l'efficacité de la production d'énergie solaire, principalement en raison de leur construction et de la simplicité de l'installation Ces connecteurs sont conçus pour réaliser une interface sécurisée et protégée contre l'humidité, réduisant ainsi les pertes de puissance par de mauvais contacts et des impacts environnementaux Leur compatibilité avec divers panneaux et infrastructures solaires facilite l'interconnexion avec les systèmes photovoltaïques et améliore l'interconnectivité Le mécanisme de verrouillage garantit qu'une excellente voie électrique fiable est établie et améliore la maintenance et la recherche de défauts Par conséquent, l'utilisation de connecteurs MC4 améliorerait la transmission d'énergie à travers les panneaux solaires et contribuerait ainsi positivement à l'efficacité globale des installations solaires, y compris leur durabilité.

Intégration Pv Systèmes avec Câble d'extension Solutions

Les systèmes photovoltaïques (PV) intégrés aux solutions de câbles d'extension nécessitent la sélection de câbles pouvant soutenir l'électricité générée par les panneaux solaires avec efficacité et sécurité Les interférences électromagnétiques, la chaleur, l'humidité et le brouillard salin sont quelques tests cruciaux qui doivent être remplis pour être conformes aux panneaux PV. Cela signifie que des critères de compatibilité topologique et structurelle spécifiques doivent être suivis lors de l'intégration des panneaux solaires En outre, les interconnexions des systèmes PV doivent être d'une géométrie appropriée pour réduire les pertes de puissance et permettre une plus grande liberté dans le placement des modules Les systèmes sont bien intégrés dans le réseau énergétique avec la bonne disposition des câbles PV. L'intégration en temps opportun de tels systèmes améliorera les performances globales et la longévité du système PV solaire.

Haut Produits connexes pour l'amélioration Énergie solaire Systèmes

Meilleur Câble de panneau solaire Kits

Lors de la recherche des meilleurs kits de câbles pour panneaux solaires, il a été observable que les produits les mieux notés sont toujours faits de matériaux appropriés, tels qu'une isolation résistante aux intempéries et de bons connecteurs aux extrémités, ce qui les rend solides et faciles à installer. De nombreuses personnes recommandent des kits avec des câbles de différentes longueurs et diverses configurations de disposition de panneaux, ce qui optimise l'efficacité et réduit les pertes. La plupart des kits de pointe incluent également une affiche de méthodes d'installation correctes pour intégrer plusieurs systèmes photovoltaïques. Ainsi, ils sont tout aussi utiles pour les professionnels et les systèmes solaires fabriqués par eux-mêmes, y compris ceux dotés de câbles d'extension de panneaux solaires à pieds. Grâce à ces kits bien évalués, j'avoir pu améliorer considérablement la connexion et les performances de mon installation solaire.

Optimisation Énergie solaire avec Générateurs et Piles

La combinaison de la production de panneaux solaires avec des batteries et des générateurs nécessite une compréhension adéquate des solutions d'alimentation de stockage et de secours D'après ce que j'ai rassemblé dans la recherche, l'intégration d'un système de secours par batterie permet une gestion efficace de l'énergie grâce à laquelle l'énergie solaire excédentaire obtenue pendant la journée peut être utilisée plus tard, par exemple, la nuit Cela contribue à réduire la dépendance au réseau et augmente la souveraineté énergétique. De plus, inclure un générateur garantit que l'énergie est facilement disponible même pendant de longues périodes de mauvais temps ou de demande, ce qui améliore la robustesse du système. Les principales réglementations que j'ai trouvées soulignent l'importance de synchroniser la capacité de ces systèmes avec la quantité d'énergie utilisée par ma maison en moyenne afin de ne pas dépenser autant d'argent tout en étant efficace.

Innovant Contrôleurs de charge pour Panneaux Solaires

Une nouvelle génération de contrôleurs de charge est essentielle au flux d'électricité entre les panneaux photovoltaïques et les batteries, améliorant ainsi l'efficacité du système. Parmi les principales sources examinées, il y a eu une avancée significative dans la technologie de suivi du point de puissance maximale (MPPT), qui surpasserait les contrôleurs traditionnels de modulation de largeur d'impulsion (PWM) en matière de récupération d'énergie. Les contrôleurs MPPT suivent le point de fonctionnement électrique des modules, ce qui peut être lié à des conditions variables et permettre une récupération optimale de l'énergie. De plus, les contrôleurs de charge solaire d'aujourd'hui sont améliorés par des technologies intelligentes qui permettent aux utilisateurs de surveiller et de contrôler facilement les appareils via une application mobile, facilitant la maintenance et l'optimisation. Les sites Web supérieurs mentionnent également qu'un contrôleur de charge doivent être compatible avec les exigences de tension appropriées.

Sources de référence

Cordon d'extension

Panneau solaire

Câble électrique

Foire aux questions (FAQ)

Q : Qu'est-ce qu'un fil de câble d'extension de panneau solaire et pourquoi est-il important ?

R : Un fil de câble d'extension de panneau solaire connecte des panneaux solaires qui sont plus éloignés des centrales électriques ou des contrôleurs de charge Ceci est essentiel car il offre une facilité d'utilisation concernant le placement des panneaux Les panneaux peuvent être positionnés avec suffisamment de lumière solaire, tandis que l'équipement électrique sera placé dans une zone sûre et accessible.

Q : Quel fil de jauge dois-je utiliser pour mon câble d'extension de panneau solaire ?

R : Les jauges couramment utilisées sur les câbles d'extension des panneaux solaires sont 10 AWG et 12 AWG. 10 AWG peut prendre plus de courant, il convient donc aux longues distances ou aux systèmes à haute puissance. 12 AWG, en revanche, convient aux petites longueurs ou aux systèmes à faible puissance. Vérifiez à nouveau les exigences de votre système pour vous assurer que vous utilisez la bonne jauge.

Q : Quelle est la plage maximale de longueurs pour les câbles d'extension disponibles pour les panneaux solaires ?

R : En raison des différentes tailles de panneaux, différents rallonges sont utilisées pour les panneaux solaires. Certains rallonges standard utilisées mesurent 10 pieds, 20 pieds, 30 pieds et 50 pieds. Certains fabricants peuvent offrir même 75 ou 100 pieds pour des configurations plus grandes. Restez fidèle à ceux qui conviennent le mieux à votre configuration d'installation particulière tout en essayant de minimiser les chutes de tension.

Q : Les câbles d'extension de panneau solaire sont-ils capables de résister à l'eau ?

R : En gardant à l'esprit les besoins extérieurs, de nombreux rallonges pour panneaux solaires ont des extrémités étanches, de sorte que les connecteurs ne rouillent pas et ne se cassent pas dans des conditions difficiles Vous devriez rechercher des câbles respectueux de l'extérieur, car ils sont faits de matériau résistant aux UV et aux intempéries couvrant une gamme de conditions extrêmes.

Q : Quels raccords d'extrémité sont requis pour les câbles d'extension de panneaux solaires ?

R : Les connecteurs MC4, le type de connecteur le plus courant dans l'industrie, sont installés dans les rallonges de la plupart des panneaux solaires Ces connecteurs sont conçus par paires avec des extrémités opposées de mâle et de femelle pour faciliter la jonction D'autres raccords, comme les raccords XT60, peuvent également être utilisés dans certains câbles, car ils tentent de répondre aux exigences de certains panneaux solaires ou centrales électriques.

Q : Dois-je envisager d'utiliser un câble d'extension avec un panneau solaire ou une centrale électrique ?

R : Comme beaucoup d'appareils à énergie solaire, la plupart des câbles d'extension de panneaux solaires peuvent être utilisés avec n'importe quel modèle ; il vaut toujours la peine de vérifier les spécifications de vos panneaux solaires et de votre centrale électrique. Assurez-vous que les connecteurs, la jauge de fil et la tension nominale du câble d'extension sont compatibles avec vos appareils. Certaines marques comme Ecoflow ou Bougerv peuvent disposer de câbles d'extension spécialisés conçus pour être utilisés avec leurs panneaux solaires, y compris des câbles avec connecteurs solaires.

Q : Quelles sont certaines caractéristiques d'un câble d'extension de panneau solaire que je devrais viser ?

R : Un câble d'extension de panneau solaire devrait idéalement inclure des conducteurs en cuivre pur ou étamé, une double isolation, des vérins résistants aux UV et des connecteurs étanches de haute qualité Vérifiez la certification UL pour vous assurer que les normes de sécurité sont respectées lors de la construction.

Q : Quelles sont les étapes critiques dans la connexion d'un câble d'extension de panneau solaire ?

R : Tout d'abord, assurez-vous que vos panneaux solaires ne sont pas exposés à la lumière du soleil Ensuite, branchez le connecteur mâle du câble d'extension dans le connecteur femelle de votre panneau solaire et l'autre connecteur femelle dans le connecteur mâle de votre centrale électrique ou de votre contrôleur de charge solaire. Plus important encore, vérifiez encore une fois tous les connecteurs pour vous assurer qu'ils sont bien ajustés.
