UL1581
Câble de raccordement isolé en PVC 300 V 80 °C
Utilisé pour l'électronique générale et le câblage interne des équipements électriques.
Normes de référence: UL758, UL1581.
- Traitement rapide des échantillons avec des solutions personnalisées
- Matériaux de haute qualité
- Options de prix abordables
- Livraison mondiale
- Pour une meilleure protection des données, assurez-vous que tous les téléchargements sont sécurisés
Économisez au moins 30% en moyenne
-
Description du produit
UL1581 : Description et spécifications du produit
Ce câble est conçu strictement selon les normes Norme de référence UL1581 pour le câblage électrique. Contrairement aux gaines PVC classiques, JOCA utilise un composé isolant spécialisé, formulé pour répondre aux normes les plus strictes du secteur. Essais mécaniques et de flamme.
Sa principale caractéristique est le Classement de flamme verticale VW-1En cas d'exposition au feu, l'isolation s'éteint automatiquement Ce fil empêche la propagation des flammes à l'intérieur des appareils. Grâce à sa résistance supérieure à l'abrasion, il offre la marge de sécurité vérifiée requise pour les assemblages électroniques internes et la conformité aux normes d'exportation internationales.
-
Avantages
UL1581 : Avantages et caractéristiques
Routage sans contrainte : L'isolant est conçu pour être souple. Il se faufile dans les espaces restreints des appareils électroniques compacts sans se plier ni reprendre sa forme initiale.
Pare-feu (VW-1) : Validé par le Essai de flamme verticale VW-1Le matériau s'éteint de lui-même dès que la source d'inflammation est retirée, empêchant ainsi la propagation du feu à l'intérieur du châssis.
Résistance à l'oxydation : Nous utilisons Cuivre étamé brins. Contrairement au cuivre nu, il résiste à la corrosion (effet « cuivre noir ») et accepte instantanément la soudure sans flux agressif.
Conformité mondiale : Le composé isolant est entièrement Conformité RoHS, en veillant à ce que vos produits finis soient conformes aux directives européennes en matière de sécurité environnementale.
Traçabilité du circuit : Disponible dans une gamme complète de couleurs standard du secteur. Cela simplifie le dépannage et l'identification des fils dans les faisceaux complexes.
Spécifications de la norme UL1581
| Catégories | Produit | Contenu |
|---|---|---|
| Champ d'application de la norme UL1581 | Application | Utilisé pour le câblage interne des équipements électroniques et électriques généraux |
| Champ d'application de la norme UL1581 | Normes de référence | UL758, UL1581 |

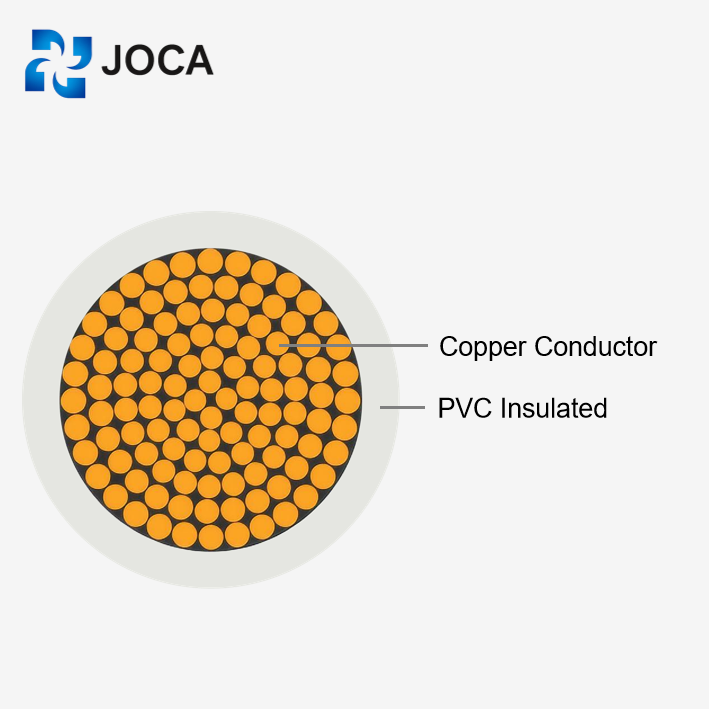

| Construction de câbles UL1581 | Conducteur | Fil de cuivre étamé massif ou multibrins de calibre 15-10 AWG ou fil de cuivre nu |
| Construction de câbles UL1581 | Acoustique | Isolation en PVC conforme aux normes RoHS |
| Construction de câbles UL1581 | Couleur de base | N'importe quelle couleur |
| Caractéristiques UL1581 | Description | Utilise une épaisseur standard, facile à dénuder, facile à couper. |
| Paramètres techniques UL1581 | Tension | 300V |
| Paramètres techniques UL1581 | Tension d'essai | 2000V |
| Paramètres techniques UL1581 | Température nominale | 80 ° C |
| Paramètres techniques UL1581 | Test d'inflammabilité | Réussit les tests de résistance au feu UL VW-1 et CSA FT1 |
Dimensions/Paramètres
| Modèle | Spécifications | Diamètre extérieur approximatif (mm) | Poids approximatif du câble (kg/km) |
|---|---|---|---|
| UL1581 | 10AWG | 4.05 | 55.82 |
| UL1581 | 11AWG | 3.48 | 43.93 |
| UL1581 | 12AWG | 3.18 | 35.32 |
| UL1581 | 13AWG | 2.94 | 29.05 |
| UL1581 | 14AWG | 2.71 | 23.69 |
| UL1581 | 15AWG | 2.50 | 19.27 |
Certifications UL1581
-
Processus de production des câbles UL
JOCA fabrique des câbles UL grâce à un processus entièrement automatisé. Ce cycle synchronise le tréfilage et le câblage du cuivre avec une extrusion précise de PVC ou de XLPE. Au lieu d'attendre les contrôles après production, nous utilisons une surveillance continue en ligne, grâce à des jauges de diamètre laser et des testeurs d'étincelles, pour détecter instantanément les défauts. Pour les câbles multiconducteurs, la ligne gère le câblage, le blindage et le gainage selon des spécifications rigoureuses. Avant expédition, chaque lot fait l'objet d'inspections électriques et mécaniques finales afin de garantir sa pleine conformité aux normes UL.
Emballage pour l'expédition
Pour répondre aux différents besoins de transport, de nombreuses méthodes d’emballage peuvent être utilisées.
Vous avez d'autres questions ?
Q : À quoi sert ce fil ?
A: Câblage interne général. Il sert de câble de raccordement standard pour les appareils électroniques, les panneaux de commande et les compteurs. C'est le choix sûr et conforme pour les connexions internes qui ne sont pas exposées à des environnements extrêmes.
Q : UL1581 vs. UL758 : Quelle est la différence ?
A: Pense-y de cette façon:
UL758 : Le "Catalogue." Il définit le style spécifique (comme le style 1007 ou 1015).
UL1581 : Le « Laboratoire d'essais. » Il définit how Nous testons le câble (tests de flamme, de flexibilité et de vieillissement). Lorsque nous disons « Conforme à la norme UL1581 », nous voulons dire qu'il a réussi les tests de résistance physique.
Q : Est-ce un produit ignifuge ?
A: Oui, homologué VW-1. Il réussit le test de flamme verticale sur fil UL1581. Si le fil prend feu, il auto-extinguible peu après l'extinction de la flamme, empêchant ainsi la propagation du feu.
Q : Température et tension de fonctionnement ?
A: généralement évalué pour 80 °C et 300 V/600 V (selon le modèle spécifique associé). Il supporte sans problème les températures de fonctionnement standard des appareils.
Q : Pourquoi utiliser un conducteur en cuivre étamé ?
A: Pour stopper l'oxydation. Le cuivre nu noircit et se corrode avec le temps, ce qui rend la soudure difficile. Nous utilisons du cuivre étamé pour garantir que le fil reste brillant, conducteur et facile à souder pendant des années.
Q : Est-il conforme à la directive RoHS ?
A: Oui. La formulation de l'isolant en PVC est exempte de plomb et de métaux lourds dangereux, ce qui la rend entièrement conforme aux directives RoHS de l'UE pour l'exportation.
Q : Puis-je personnaliser l'impression ou la couleur ?
A: Absolument. Nous pouvons imprimer votre texte personnalisé (par exemple, le nom de votre entreprise ou la référence de la pièce) directement sur le fil. Nous proposons également une gamme complète de couleurs pour l'identification des circuits.
Q : Comment puis-je commander ou obtenir un échantillon ?
A: Directement de l'usine. Ne devinez pas les spécifications. Cliquez sur le bouton « Nous contacter ». Indiquez-nous le calibre (AWG) et la couleur souhaités, et nous vous ferons parvenir un devis ou un échantillon pour approbation.
