UL2464
Câble informatique multiconducteur / Structure blindée et torsadée en option
Les câbles de la série UL2464 conviennent pour :
Câblage interne des appareils électroniques et des équipements de bureau
Systèmes de surveillance, équipements audio, panneaux de commande
Instrumentation et transmission du signal
Alimentation des appareils basse consommation
Équipements d'automatisation, régulateurs de température, équipements de réfrigération
Réseaux, systèmes de sécurité et câblage informatique
- Traitement rapide des échantillons avec des solutions personnalisées
- Matériaux de haute qualité
- Options de prix abordables
- Livraison mondiale
- Pour une meilleure protection des données, assurez-vous que tous les téléchargements sont sécurisés
Économisez au moins 30% en moyenne
-
Description du produit
UL2464 : Description et spécifications du produit
UL2464 est le câble « de qualité informatique » standard de l'industrie, conçu pour transmission de données et contrôle basse tensionContrairement aux simples fils de connexion, ce câble multiconducteur est conçu pour protéger les signaux sensibles des interférences externes.
Le système de défense contre le bruit : En fonction de vos exigences en matière d'interférences, nous proposons trois structures spécifiques :
Standard: Pour l'alimentation CC générale et le contrôle à faible sensibilité.
Blindé (feuille/tresse) : Bloque les interférences électromagnétiques/radioélectriques externes en environnement industriel.
Paire torsadée + Bouclier : La protection ultime. Le torsadage des paires annule la diaphonie interne, assurant une transmission de données propre. Systèmes RS232, capteurs PLC et systèmes audio.
Évalué pour 300VSa gaine en PVC robuste regroupe plusieurs circuits en une seule ligne flexible, ce qui en fait le choix par défaut pour le câblage de tout type de circuit. alarmes de sécurité pour installations d'automatisation industrielle.
-
Avantages
UL2464 : Avantages et caractéristiques
Défense contre le bruit : Le bouclier en feuille d'aluminium agit comme une barrière, bloquant activement le « smog » électrique (EMI) provenant des moteurs ou des lumières à proximité.
Tueur de diaphonie : (Modèles à paires torsadées) Nous torsadons les paires internes pour annuler automatiquement les interférences de signal. Ceci est essentiel pour une transmission de données RS232/485 propre.
Souple et résistant : La gaine est suffisamment résistante pour supporter les éclaboussures d'huile, mais reste suffisamment souple pour passer dans les angles étroits des armoires sans se plier.
Spécifications de la norme UL2464
| Article de comparaison | UL2464 (Norme) | UL2464 (blindé) | UL2464 (Paire torsadée blindée) |
|---|---|---|---|
| Application | Convient au câblage interne et externe des équipements électroniques (par exemple, ordinateurs, enregistreurs, appareils à rayons X) ; câbles de mesure, de détection et de contrôle. | Convient au câblage interne/externe d'équipements électroniques ; câbles de mesure, de détection et de commande. Convient aux environnements exigeant une résistance aux interférences. | Convient aux machines-outils, à l'installation complète d'équipements, aux centrales électriques, aux systèmes CVC et aux systèmes de traitement de données nécessitant un blindage. |

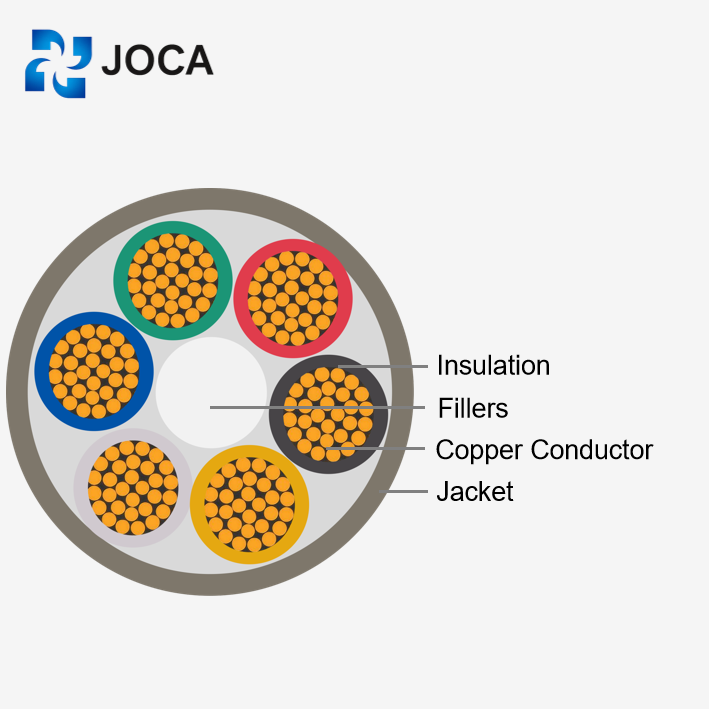

| Construction du conducteur | Fil de cuivre nu, massif ou multibrins, ou fil de cuivre étamé | Fil de cuivre nu, massif ou multibrins, ou fil de cuivre étamé | Fil de cuivre multibrins fins ou fil de cuivre étamé (haute résistance à la corrosion) |
| Matériau isolant | PVC spécial résistant à la chaleur et ignifuge | PVC spécial résistant à la chaleur et ignifuge | Isolation spéciale en PVC |
| Structure centrale | Standard | Standard | Paire torsadée |
| Couleur de base | N'importe quelle couleur | N'importe quelle couleur | Code couleur standard ou personnalisé sur demande |
| Blindage | Aucun | Ruban composite aluminium-plastique (en option) + fil de cuivre étamé | Ruban composite aluminium-plastique (en option) + fil de cuivre étamé |
| Matériau de la veste | PVC ignifugé résistant à la chaleur jusqu'à 80 °C | PVC ignifugé résistant à la chaleur jusqu'à 80 °C | PVC ignifugé résistant à la chaleur jusqu'à 80 °C |
| Couleur de la veste | N'importe quelle couleur | Noir (RAL9005) | Noir (RAL9005), couleurs spéciales disponibles sur demande |
| Fonctionnalités clés | 1. Bonne résistance à la chaleur, aux flammes et au froid. 2. Résistance mécanique et à l'abrasion. 3. Couleurs vives du noyau, installation facile. | 1. Bonne résistance à la chaleur, aux flammes et au froid 2. Résistance mécanique et à l'abrasion 3. Propriétés de blindage et d'anti-interférences | 1. Bonne résistance aux huiles, à l'abrasion, aux solvants chimiques et aux radiations. 2. Pas de torsion court pour une transmission stable. 3. Blindage double couche, propriétés anti-EMI. |
| Tension | 300V | 300V | 300V |
| Tension d'essai | 2000V | 2000V | 2000V |
| Plage de température | Plage de température fixe : -20 °C à +80 °C Plage de température flexible : -5 °C à +80 °C | Plage de température fixe : -20 °C à +80 °C Plage de température flexible : -5 °C à +80 °C | Plage de température fixe : -20 °C à +80 °C Plage de température flexible : -5 °C à +80 °C |
| Rayon de courbure | Fixe : 6 x D Flexion : 15 x D | Fixe : 6 x D Flexion : 15 x D | Fixe : 6 x D Flexion : 15 x D |
| Test d'inflammabilité | Conforme aux normes UL VW-1, CSA FT1 et JQA F-Mark | Conforme aux normes UL VW-1, CSA FT1 et JQA F-Mark | Conforme aux normes UL VW-1, CSA FT1 et JQA F-Mark |
| Normes | UL758, UL1581, CSA C22.2 | UL758, UL1581, CSA C22.2 | UL758, UL1581, CSA C22.2 |
Dimensions/Paramètres
| Modèle | Spec | Diamètre extérieur approximatif (mm) | Poids approximatif (kg/km) |
|---|---|---|---|
| UL2464 | 2x26AWG | 3.7 | 17.47 |
| UL2464 | 3x26AWG | 3.8 | 19.87 |
| UL2464 | 4x26AWG | 4.1 | 23.12 |
| UL2464 | 5x26AWG | 4.4 | 27.17 |
| UL2464 | 6x26AWG | 4.7 | 31.32 |
| UL2464 | 7x26AWG | 4.7 | 32.43 |
| UL2464 | 8x26AWG | 5.0 | 36.57 |
| UL2464 | 9x26AWG | 5.4 | 42.02 |
| UL2464 | 10x26AWG | 5.7 | 46.99 |
| UL2464 | 11x26AWG | 5.8 | 48.12 |
| UL2464 | 12x26AWG | 5.8 | 49.42 |
| UL2464 | 13x26AWG | 6.1 | 53.52 |
| UL2464 | 14x26AWG | 6.1 | 55.02 |
| UL2464 | 15x26AWG | 6.4 | 60.46 |
| UL2464 | 16x26AWG | 6.4 | 61.99 |
| UL2464 | 17x26AWG | 6.8 | 66.56 |
| UL2464 | 18x26AWG | 6.8 | 68.10 |
| UL2464 | 19x26AWG | 6.8 | 68.96 |
| UL2464 | 20x26AWG | 6.9 | 73.24 |
| UL2464 | 21x26AWG | 7.1 | 75.50 |
| UL2464 | 22x26AWG | 7.5 | 83.89 |
| UL2464 | 23x26AWG | 7.8 | 86.63 |
| UL2464 | 24x26AWG | 7.8 | 87.98 |
| UL2464 | 25x26AWG | 7.9 | 88.95 |
| UL2464 | 26x26AWG | 7.9 | 91.27 |
| UL2464 | 27x26AWG | 7.9 | 92.84 |
| UL2464 | 28x26AWG | 8.2 | 96.87 |
| UL2464 | 29x26AWG | 8.2 | 98.45 |
| UL2464 | 30x26AWG | 8.2 | 100.76 |
| UL2464 | 31x26AWG | 8.5 | 106.14 |
| UL2464 | 32x26AWG | 8.5 | 107.26 |
| UL2464 | 33x26AWG | 8.5 | 108.87 |
| UL2464 | 34x26AWG | 9.2 | 122.80 |
| UL2464 | 35x26AWG | 9.2 | 125.11 |
| UL2464 | 36x26AWG | 9.2 | 126.70 |
| UL2464 | 37x26AWG | 9.2 | 127.57 |
| UL2464 | 2x24AWG | 3.9 | 20.84 |
| UL2464 | 3x24AWG | 4.1 | 24.10 |
| UL2464 | 4x24AWG | 4.4 | 28.37 |
| UL2464 | 5x24AWG | 4.7 | 34.07 |
| UL2464 | 6x24AWG | 5.1 | 39.30 |
| UL2464 | 7x24AWG | 5.1 | 41.93 |
| UL2464 | 8x24AWG | 5.4 | 47.14 |
| UL2464 | 9x24AWG | 5.9 | 53.70 |
| UL2464 | 10x24AWG | 6.2 | 56.46 |
| UL2464 | 11x24AWG | 6.4 | 61.15 |
| UL2464 | 12x24AWG | 6.4 | 63.09 |
| UL2464 | 13x24AWG | 6.7 | 68.43 |
| UL2464 | 14x24AWG | 6.7 | 70.63 |
| UL2464 | 15x24AWG | 7.0 | 77.34 |
| UL2464 | 16x24AWG | 7.0 | 79.58 |
| UL2464 | 17x24AWG | 7.4 | 85.78 |
| UL2464 | 18x24AWG | 7.4 | 88.03 |
| UL2464 | 19x24AWG | 7.4 | 89.46 |
| UL2464 | 20x24AWG | 7.6 | 94.77 |
| UL2464 | 21x24AWG | 7.7 | 98.61 |
| UL2464 | 22x24AWG | 8.2 | 108.36 |
| UL2464 | 23x24AWG | 8.5 | 111.82 |
| UL2464 | 24x24AWG | 8.5 | 114.34 |
| UL2464 | 25x24AWG | 8.9 | 119.93 |
| UL2464 | 26x24AWG | 8.9 | 123.16 |
| UL2464 | 27x24AWG | 8.9 | 125.45 |
| UL2464 | 28x24AWG | 9.4 | 135.09 |
| UL2464 | 29x24AWG | 9.4 | 137.30 |
| UL2464 | 30x24AWG | 9.4 | 140.62 |
| UL2464 | 31x24AWG | 9.7 | 147.55 |
| UL2464 | 32x24AWG | 9.7 | 149.58 |
| UL2464 | 33x24AWG | 9.7 | 151.92 |
| UL2464 | 34x24AWG | 10.3 | 164.21 |
| UL2464 | 35x24AWG | 10.3 | 167.44 |
| UL2464 | 36x24AWG | 10.3 | 169.75 |
| UL2464 | 37x24AWG | 10.6 | 173.44 |
| UL2464 | 2x22AWG | 4.4 | 27.43 |
| UL2464 | 3x22AWG | 4.6 | 32.17 |
| UL2464 | 4x22AWG | 5.0 | 39.75 |
| UL2464 | 5x22AWG | 5.4 | 46.92 |
| UL2464 | 6x22AWG | 5.8 | 51.37 |
| UL2464 | 7x22AWG | 5.8 | 57.70 |
| UL2464 | 8x22AWG | 6.2 | 65.00 |
| UL2464 | 9x22AWG | 6.8 | 74.17 |
| UL2464 | 10x22AWG | 7.2 | 78.72 |
| UL2464 | 11x22AWG | 7.4 | 85.59 |
| UL2464 | 12x22AWG | 7.4 | 88.57 |
| UL2464 | 13x22AWG | 7.8 | 96.27 |
| UL2464 | 14x22AWG | 7.8 | 99.63 |
| UL2464 | 15x22AWG | 8.2 | 109.01 |
| UL2464 | 16x22AWG | 8.2 | 112.43 |
| UL2464 | 17x22AWG | 9.0 | 121.19 |
| UL2464 | 18x22AWG | 9.0 | 124.63 |
| UL2464 | 19x22AWG | 9.0 | 127.34 |
| UL2464 | 20x22AWG | 9.2 | 138.88 |
| UL2464 | 21x22AWG | 9.5 | 148.86 |
| UL2464 | 22x22AWG | 10.2 | 155.90 |
| UL2464 | 23x22AWG | 10.6 | 164.33 |
| UL2464 | 24x22AWG | 10.6 | 169.20 |
| UL2464 | 25x22AWG | 10.9 | 171.57 |
| UL2464 | 26x22AWG | 10.9 | 176.44 |
| UL2464 | 27x22AWG | 10.9 | 181.32 |
| UL2464 | 28x22AWG | 11.2 | 188.03 |
| UL2464 | 29x22AWG | 11.2 | 192.91 |
| UL2464 | 30x22AWG | 11.2 | 197.78 |
| UL2464 | 31x22AWG | 11.9 | 211.54 |
| UL2464 | 32x22AWG | 11.9 | 214.96 |
| UL2464 | 33x22AWG | 11.9 | 219.84 |
| UL2464 | 34x22AWG | 12.4 | 229.18 |
| UL2464 | 35x22AWG | 12.4 | 234.06 |
| UL2464 | 36x22AWG | 12.4 | 238.94 |
| UL2464 | 37x22AWG | 12.4 | 241.65 |
| UL2464 | 2x20AWG | 4.8 | 33.92 |
| UL2464 | 3x20AWG | 5.0 | 40.47 |
| UL2464 | 4x20AWG | 5.4 | 49.31 |
| UL2464 | 5x20AWG | 5.9 | 58.80 |
| UL2464 | 6x20AWG | 6.4 | 68.34 |
| UL2464 | 7x20AWG | 6.4 | 73.02 |
| UL2464 | 8x20AWG | 6.8 | 83.62 |
| UL2464 | 9x20AWG | 7.5 | 94.16 |
| UL2464 | 10x20AWG | 8.0 | 106.39 |
| UL2464 | 11x20AWG | 8.2 | 112.05 |
| UL2464 | 12x20AWG | 8.2 | 116.47 |
| UL2464 | 13x20AWG | 8.6 | 126.72 |
| UL2464 | 14x20AWG | 8.6 | 131.63 |
| UL2464 | 15x20AWG | 9.1 | 143.60 |
| UL2464 | 16x20AWG | 9.1 | 148.58 |
| UL2464 | 17x20AWG | 9.9 | 168.83 |
| UL2464 | 18x20AWG | 9.9 | 173.82 |
| UL2464 | 19x20AWG | 9.9 | 178.50 |
| UL2464 | 20x20AWG | 10.4 | 188.10 |
| UL2464 | 21x20AWG | 10.6 | 196.59 |
| UL2464 | 22x20AWG | 11.2 | 204.26 |
| UL2464 | 23x20AWG | 11.9 | 220.39 |
| UL2464 | 24x20AWG | 11.9 | 227.23 |
| UL2464 | 25x20AWG | 12.2 | 231.80 |
| UL2464 | 26x20AWG | 12.2 | 238.64 |
| UL2464 | 27x20AWG | 12.2 | 245.48 |
| UL2464 | 28x20AWG | 12.6 | 254.58 |
| UL2464 | 29x20AWG | 12.6 | 261.42 |
| UL2464 | 30x20AWG | 12.6 | 268.26 |
| UL2464 | 31x20AWG | 13.4 | 285.09 |
| UL2464 | 32x20AWG | 13.4 | 290.48 |
| UL2464 | 33x20AWG | 13.4 | 297.32 |
| UL2464 | 34x20AWG | 13.8 | 309.14 |
| UL2464 | 35x20AWG | 13.8 | 315.98 |
| UL2464 | 36x20AWG | 13.8 | 322.82 |
| UL2464 | 37x20AWG | 13.8 | 327.50 |
| UL2464 | 2x18AWG | 5.3 | 43.91 |
| UL2464 | 3x18AWG | 5.5 | 53.39 |
| UL2464 | 4x18AWG | 6.0 | 65.61 |
| UL2464 | 5x18AWG | 6.5 | 79.28 |
| UL2464 | 6x18AWG | 7.1 | 90.67 |
| UL2464 | 7x18AWG | 7.1 | 99.49 |
| UL2464 | 8x18AWG | 7.6 | 113.96 |
| UL2464 | 9x18AWG | 8.4 | 128.75 |
| UL2464 | 10x18AWG | 9.3 | 153.44 |
| UL2464 | 11x18AWG | 9.6 | 162.44 |
| UL2464 | 12x18AWG | 9.6 | 169.25 |
| UL2464 | 13x18AWG | 10.1 | 183.96 |
| UL2464 | 14x18AWG | 10.1 | 191.41 |
| UL2464 | 15x18AWG | 10.8 | 213.53 |
| UL2464 | 16x18AWG | 10.8 | 221.09 |
| UL2464 | 17x18AWG | 11.3 | 236.62 |
| UL2464 | 18x18AWG | 11.3 | 244.19 |
| UL2464 | 19x18AWG | 11.3 | 252.04 |
| UL2464 | 20x18AWG | 11.6 | 270.85 |
| UL2464 | 21x18AWG | 12.1 | 283.04 |
| UL2464 | 22x18AWG | 12.8 | 293.61 |
| UL2464 | 23x18AWG | 13.6 | 307.58 |
| UL2464 | 24x18AWG | 13.6 | 317.59 |
| UL2464 | 25x18AWG | 13.9 | 325.68 |
| UL2464 | 26x18AWG | 13.9 | 335.69 |
| UL2464 | 27x18AWG | 13.9 | 345.71 |
| UL2464 | 28x18AWG | 14.3 | 358.54 |
| UL2464 | 29x18AWG | 14.3 | 368.56 |
| UL2464 | 30x18AWG | 14.3 | 378.57 |
| UL2464 | 31x18AWG | 15.0 | 398.57 |
| UL2464 | 32x18AWG | 15.0 | 408.59 |
| UL2464 | 33x18AWG | 15.0 | 418.60 |
| UL2464 | 34x18AWG | 15.6 | 434.28 |
| UL2464 | 35x18AWG | 15.6 | 444.30 |
| UL2464 | 36x18AWG | 15.6 | 454.31 |
| UL2464 | 37x18AWG | 15.6 | 462.17 |
| UL2464 | 2x16AWG | 5.9 | 59.31 |
| UL2464 | 3x16AWG | 6.2 | 73.52 |
| UL2464 | 4x16AWG | 6.8 | 91.72 |
| UL2464 | 5x16AWG | 7.4 | 109.36 |
| UL2464 | 6x16AWG | 8.0 | 129.03 |
| UL2464 | 7x16AWG | 8.0 | 141.28 |
| UL2464 | 8x16AWG | 9.1 | 169.67 |
| UL2464 | 9x16AWG | 9.9 | 196.36 |
| UL2464 | 10x16AWG | 10.8 | 219.98 |
| UL2464 | 11x16AWG | 11.1 | 237.66 |
| UL2464 | 12x16AWG | 11.1 | 245.51 |
| UL2464 | 13x16AWG | 11.7 | 275.18 |
| UL2464 | 14x16AWG | 11.7 | 283.92 |
| UL2464 | 15x16AWG | 12.5 | 308.51 |
| UL2464 | 16x16AWG | 12.5 | 320.28 |
| UL2464 | 17x16AWG | 13.3 | 349.27 |
| UL2464 | 18x16AWG | 13.3 | 361.06 |
| UL2464 | 19x16AWG | 13.3 | 373.31 |
| UL2464 | 20x16AWG | 13.6 | 393.02 |
| UL2464 | 21x16AWG | 14.0 | 410.62 |
| UL2464 | 22x16AWG | 15.0 | 423.56 |
| UL2464 | 23x16AWG | 15.7 | 445.22 |
| UL2464 | 24x16AWG | 15.7 | 460.37 |
| UL2464 | 25x16AWG | 16.2 | 480.23 |
| UL2464 | 26x16AWG | 16.2 | 495.38 |
| UL2464 | 27x16AWG | 16.2 | 510.53 |
| UL2464 | 28x16AWG | 16.7 | 529.49 |
| UL2464 | 29x16AWG | 16.7 | 544.64 |
| UL2464 | 30x16AWG | 16.7 | 559.79 |
| UL2464 | 31x16AWG | 17.7 | 589.56 |
| UL2464 | 32x16AWG | 17.7 | 602.31 |
| UL2464 | 33x16AWG | 17.7 | 617.46 |
| UL2464 | 34x16AWG | 18.3 | 640.20 |
| UL2464 | 35x16AWG | 18.3 | 655.35 |
| UL2464 | 36x16AWG | 18.3 | 670.50 |
| UL2464 | 37x16AWG | 18.3 | 682.76 |
| UL2464 | 2x14AWG | 6.7 | 82.19 |
| UL2464 | 3x14AWG | 7.1 | 103.66 |
| UL2464 | 4x14AWG | 7.7 | 130.30 |
| UL2464 | 5x14AWG | 8.5 | 157.31 |
| UL2464 | 6x14AWG | 9.6 | 189.23 |
| UL2464 | 7x14AWG | 9.6 | 208.68 |
| UL2464 | 8x14AWG | 10.6 | 244.42 |
| UL2464 | 9x14AWG | 11.6 | 279.23 |
| UL2464 | 10x14AWG | 12.5 | 321.03 |
| Modèle | Spec | Diamètre extérieur approximatif (mm) | Poids approximatif (kg/km) |
|---|---|---|---|
| UL2464 | 2x26AWG | 4.2 | 25.82 |
| UL2464 | 3x26AWG | 4.3 | 27.92 |
| UL2464 | 4x26AWG | 4.6 | 30.69 |
| UL2464 | 5x26AWG | 4.9 | 36.03 |
| UL2464 | 6x26AWG | 5.2 | 40.51 |
| UL2464 | 7x26AWG | 5.2 | 41.37 |
| UL2464 | 8x26AWG | 5.5 | 46.20 |
| UL2464 | 9x26AWG | 5.9 | 52.27 |
| UL2464 | 10x26AWG | 6.2 | 57.09 |
| UL2464 | 11x26AWG | 6.4 | 57.99 |
| UL2464 | 12x26AWG | 6.4 | 60.28 |
| UL2464 | 13x26AWG | 6.7 | 64.28 |
| UL2464 | 14x26AWG | 6.7 | 66.59 |
| UL2464 | 15x26AWG | 7.0 | 71.93 |
| UL2464 | 16x26AWG | 7.0 | 74.24 |
| UL2464 | 17x26AWG | 7.3 | 78.72 |
| UL2464 | 18x26AWG | 7.3 | 81.04 |
| UL2464 | 19x26AWG | 7.3 | 81.90 |
| UL2464 | 20x26AWG | 7.4 | 86.40 |
| UL2464 | 21x26AWG | 7.6 | 89.04 |
| UL2464 | 22x26AWG | 8.0 | 95.11 |
| UL2464 | 23x26AWG | 8.3 | 99.94 |
| UL2464 | 24x26AWG | 8.3 | 102.25 |
| UL2464 | 25x26AWG | 8.5 | 103.15 |
| UL2464 | 26x26AWG | 8.5 | 105.46 |
| UL2464 | 27x26AWG | 8.5 | 107.78 |
| UL2464 | 28x26AWG | 9.1 | 111.75 |
| UL2464 | 29x26AWG | 9.1 | 114.06 |
| UL2464 | 30x26AWG | 9.1 | 116.38 |
| UL2464 | 31x26AWG | 9.2 | 121.42 |
| UL2464 | 32x26AWG | 9.2 | 122.83 |
| UL2464 | 33x26AWG | 9.2 | 125.15 |
| UL2464 | 34x26AWG | 9.5 | 130.82 |
| UL2464 | 35x26AWG | 9.5 | 133.14 |
| UL2464 | 36x26AWG | 9.5 | 135.45 |
| UL2464 | 37x26AWG | 9.5 | 136.32 |
| UL2464 | 2x24AWG | 4.4 | 29.71 |
| UL2464 | 3x24AWG | 4.6 | 32.94 |
| UL2464 | 4x24AWG | 4.9 | 38.22 |
| UL2464 | 5x24AWG | 5.2 | 42.70 |
| UL2464 | 6x24AWG | 5.6 | 48.67 |
| UL2464 | 7x24AWG | 5.6 | 50.10 |
| UL2464 | 8x24AWG | 5.9 | 56.68 |
| UL2464 | 9x24AWG | 6.4 | 63.37 |
| UL2464 | 10x24AWG | 6.7 | 69.34 |
| UL2464 | 11x24AWG | 6.9 | 71.27 |
| UL2464 | 12x24AWG | 6.9 | 74.47 |
| UL2464 | 13x24AWG | 7.2 | 79.58 |
| UL2464 | 14x24AWG | 7.2 | 82.81 |
| UL2464 | 15x24AWG | 7.6 | 89.29 |
| UL2464 | 16x24AWG | 7.6 | 92.51 |
| UL2464 | 17x24AWG | 7.9 | 98.49 |
| UL2464 | 18x24AWG | 7.9 | 101.72 |
| UL2464 | 19x24AWG | 7.9 | 103.14 |
| UL2464 | 20x24AWG | 8.1 | 108.67 |
| UL2464 | 21x24AWG | 8.2 | 112.95 |
| UL2464 | 22x24AWG | 9.1 | 119.64 |
| UL2464 | 23x24AWG | 9.5 | 124.41 |
| UL2464 | 24x24AWG | 9.5 | 127.89 |
| UL2464 | 25x24AWG | 9.6 | 130.77 |
| UL2464 | 26x24AWG | 9.6 | 134.00 |
| UL2464 | 27x24AWG | 9.6 | 137.22 |
| UL2464 | 28x24AWG | 9.9 | 142.31 |
| UL2464 | 29x24AWG | 9.9 | 145.54 |
| UL2464 | 30x24AWG | 9.9 | 148.77 |
| UL2464 | 31x24AWG | 10.8 | 155.24 |
| UL2464 | 32x24AWG | 10.8 | 157.27 |
| UL2464 | 33x24AWG | 10.8 | 160.50 |
| UL2464 | 34x24AWG | 11.1 | 172.76 |
| UL2464 | 35x24AWG | 11.1 | 175.99 |
| UL2464 | 36x24AWG | 11.1 | 179.22 |
| UL2464 | 37x24AWG | 11.1 | 180.65 |
| UL2464 | 2x22AWG | 4.9 | 36.80 |
| UL2464 | 3x22AWG | 5.1 | 41.22 |
| UL2464 | 4x22AWG | 5.5 | 49.56 |
| UL2464 | 5x22AWG | 5.9 | 55.38 |
| UL2464 | 6x22AWG | 6.3 | 63.58 |
| UL2464 | 7x22AWG | 6.3 | 66.29 |
| UL2464 | 8x22AWG | 6.8 | 75.23 |
| UL2464 | 9x22AWG | 7.3 | 84.30 |
| UL2464 | 10x22AWG | 7.7 | 93.23 |
| UL2464 | 11x22AWG | 8.0 | 95.84 |
| UL2464 | 12x22AWG | 8.0 | 100.69 |
| UL2464 | 13x22AWG | 8.3 | 107.86 |
| UL2464 | 14x22AWG | 8.3 | 112.74 |
| UL2464 | 15x22AWG | 9.1 | 121.55 |
| UL2464 | 16x22AWG | 9.1 | 126.43 |
| UL2464 | 17x22AWG | 9.6 | 134.63 |
| UL2464 | 18x22AWG | 9.6 | 139.51 |
| UL2464 | 19x22AWG | 9.6 | 142.22 |
| UL2464 | 20x22AWG | 9.8 | 149.89 |
| UL2464 | 21x22AWG | 10.0 | 156.04 |
| UL2464 | 22x22AWG | 10.7 | 170.16 |
| UL2464 | 23x22AWG | 11.2 | 179.29 |
| UL2464 | 24x22AWG | 11.2 | 184.17 |
| UL2464 | 25x22AWG | 11.4 | 192.36 |
| UL2464 | 26x22AWG | 11.4 | 197.24 |
| UL2464 | 27x22AWG | 11.4 | 202.11 |
| UL2464 | 28x22AWG | 11.9 | 209.61 |
| UL2464 | 29x22AWG | 11.9 | 214.49 |
| UL2464 | 30x22AWG | 11.9 | 219.37 |
| UL2464 | 31x22AWG | 12.3 | 228.58 |
| UL2464 | 32x22AWG | 12.3 | 232.01 |
| UL2464 | 33x22AWG | 12.3 | 236.88 |
| UL2464 | 34x22AWG | 12.7 | 257.18 |
| UL2464 | 35x22AWG | 12.7 | 264.22 |
| UL2464 | 36x22AWG | 12.7 | 269.10 |
| UL2464 | 37x22AWG | 12.7 | 273.97 |
| UL2464 | 2x20AWG | 5.3 | 42.98 |
| UL2464 | 3x20AWG | 5.5 | 51.33 |
| UL2464 | 4x20AWG | 6.0 | 60.12 |
| UL2464 | 5x20AWG | 6.4 | 68.22 |
| UL2464 | 6x20AWG | 6.9 | 78.72 |
| UL2464 | 7x20AWG | 6.9 | 83.40 |
| UL2464 | 8x20AWG | 7.4 | 94.99 |
| UL2464 | 9x20AWG | 8.0 | 106.12 |
| UL2464 | 10x20AWG | 8.5 | 116.90 |
| UL2464 | 11x20AWG | 9.1 | 121.65 |
| UL2464 | 12x20AWG | 9.1 | 128.45 |
| UL2464 | 13x20AWG | 9.5 | 137.86 |
| UL2464 | 14x20AWG | 9.5 | 144.70 |
| UL2464 | 15x20AWG | 10.0 | 155.78 |
| UL2464 | 16x20AWG | 10.0 | 162.62 |
| UL2464 | 17x20AWG | 10.7 | 178.10 |
| UL2464 | 18x20AWG | 10.7 | 184.94 |
| UL2464 | 19x20AWG | 10.7 | 189.62 |
| UL2464 | 20x20AWG | 10.9 | 199.28 |
| UL2464 | 21x20AWG | 11.1 | 208.26 |
| UL2464 | 22x20AWG | 12.0 | 225.32 |
| UL2464 | 23x20AWG | 12.4 | 249.06 |
| UL2464 | 24x20AWG | 12.4 | 255.90 |
| UL2464 | 25x20AWG | 12.7 | 261.12 |
| UL2464 | 26x20AWG | 12.7 | 267.96 |
| UL2464 | 27x20AWG | 12.7 | 274.80 |
| UL2464 | 28x20AWG | 13.3 | 284.99 |
| UL2464 | 29x20AWG | 13.3 | 291.83 |
| UL2464 | 30x20AWG | 13.3 | 298.67 |
| UL2464 | 31x20AWG | 13.8 | 317.37 |
| UL2464 | 32x20AWG | 13.8 | 322.76 |
| UL2464 | 33x20AWG | 13.8 | 329.60 |
| UL2464 | 34x20AWG | 14.3 | 342.70 |
| UL2464 | 35x20AWG | 14.3 | 349.54 |
| UL2464 | 36x20AWG | 14.3 | 356.38 |
| UL2464 | 37x20AWG | 14.3 | 361.05 |
| UL2464 | 2x18AWG | 5.8 | 52.71 |
| UL2464 | 3x18AWG | 6.1 | 63.74 |
| UL2464 | 4x18AWG | 6.5 | 76.08 |
| UL2464 | 5x18AWG | 7.1 | 88.47 |
| UL2464 | 6x18AWG | 7.6 | 100.90 |
| UL2464 | 7x18AWG | 7.6 | 109.71 |
| UL2464 | 8x18AWG | 8.2 | 125.26 |
| UL2464 | 9x18AWG | 9.3 | 140.52 |
| UL2464 | 10x18AWG | 9.8 | 155.33 |
| UL2464 | 11x18AWG | 10.3 | 167.59 |
| UL2464 | 12x18AWG | 10.3 | 177.56 |
| UL2464 | 13x18AWG | 10.8 | 190.78 |
| UL2464 | 14x18AWG | 10.8 | 200.80 |
| UL2464 | 15x18AWG | 11.3 | 221.87 |
| UL2464 | 16x18AWG | 11.3 | 231.88 |
| UL2464 | 17x18AWG | 12.1 | 245.81 |
| UL2464 | 18x18AWG | 12.1 | 255.83 |
| UL2464 | 19x18AWG | 12.1 | 263.69 |
| UL2464 | 20x18AWG | 12.3 | 277.16 |
| UL2464 | 21x18AWG | 12.6 | 302.01 |
| UL2464 | 22x18AWG | 13.5 | 318.71 |
| UL2464 | 23x18AWG | 14.1 | 341.49 |
| UL2464 | 24x18AWG | 14.1 | 351.50 |
| UL2464 | 25x18AWG | 14.4 | 359.63 |
| UL2464 | 26x18AWG | 14.4 | 369.64 |
| UL2464 | 27x18AWG | 14.4 | 379.66 |
| UL2464 | 28x18AWG | 15.1 | 401.13 |
| UL2464 | 29x18AWG | 15.1 | 411.14 |
| UL2464 | 30x18AWG | 15.1 | 421.16 |
| UL2464 | 31x18AWG | 15.6 | 438.10 |
| UL2464 | 32x18AWG | 15.6 | 445.95 |
| UL2464 | 33x18AWG | 15.6 | 455.97 |
| UL2464 | 34x18AWG | 16.3 | 481.12 |
| UL2464 | 35x18AWG | 16.3 | 492.14 |
| UL2464 | 36x18AWG | 16.3 | 503.15 |
| UL2464 | 37x18AWG | 16.3 | 509.01 |
| UL2464 | 2x16AWG | 6.4 | 67.32 |
| UL2464 | 3x16AWG | 6.7 | 84.05 |
| UL2464 | 4x16AWG | 7.3 | 101.28 |
| UL2464 | 5x16AWG | 7.9 | 119.60 |
| UL2464 | 6x16AWG | 8.5 | 139.20 |
| UL2464 | 7x16AWG | 8.5 | 151.45 |
| UL2464 | 8x16AWG | 9.6 | 172.96 |
| UL2464 | 9x16AWG | 10.6 | 199.58 |
| UL2464 | 10x16AWG | 11.3 | 225.61 |
| UL2464 | 11x16AWG | 11.6 | 241.21 |
| UL2464 | 12x16AWG | 11.6 | 253.40 |
| UL2464 | 13x16AWG | 12.4 | 275.49 |
| UL2464 | 14x16AWG | 12.4 | 287.74 |
| UL2464 | 15x16AWG | 13.2 | 322.26 |
| UL2464 | 16x16AWG | 13.2 | 337.41 |
| UL2464 | 17x16AWG | 13.8 | 365.04 |
| UL2464 | 18x16AWG | 13.8 | 380.19 |
| UL2464 | 19x16AWG | 13.8 | 392.44 |
| UL2464 | 20x16AWG | 14.2 | 412.24 |
| UL2464 | 21x16AWG | 14.5 | 430.68 |
| UL2464 | 22x16AWG | 15.5 | 462.01 |
| UL2464 | 23x16AWG | 16.4 | 492.23 |
| UL2464 | 24x16AWG | 16.4 | 507.38 |
| UL2464 | 25x16AWG | 16.7 | 520.90 |
| UL2464 | 26x16AWG | 16.7 | 536.05 |
| UL2464 | 27x16AWG | 16.7 | 551.20 |
| UL2464 | 28x16AWG | 17.5 | 580.25 |
| UL2464 | 29x16AWG | 17.5 | 595.40 |
| UL2464 | 30x16AWG | 17.5 | 610.55 |
| UL2464 | 31x16AWG | 18.1 | 634.28 |
| UL2464 | 32x16AWG | 18.1 | 647.03 |
| UL2464 | 33x16AWG | 18.1 | 662.19 |
| UL2464 | 34x16AWG | 18.7 | 686.72 |
| UL2464 | 35x16AWG | 18.7 | 701.87 |
| UL2464 | 36x16AWG | 18.7 | 717.03 |
| UL2464 | 37x16AWG | 18.7 | 729.28 |
| UL2464 | 2x14AWG | 7.2 | 90.36 |
| UL2464 | 3x14AWG | 7.6 | 114.02 |
| UL2464 | 4x14AWG | 8.2 | 142.97 |
| UL2464 | 5x14AWG | 9.4 | 165.63 |
| UL2464 | 6x14AWG | 10.3 | 198.70 |
| UL2464 | 7x14AWG | 10.3 | 218.85 |
| UL2464 | 8x14AWG | 11.1 | 251.28 |
| UL2464 | 9x14AWG | 12.3 | 286.16 |
| UL2464 | 10x14AWG | 13.3 | 330.91 |
| Modèle | Spec | Diamètre extérieur approximatif (mm) | Poids approximatif (kg/km) |
|---|---|---|---|
| UL2464 | 1Px26AWG | 4.2 | 24.86 |
| UL2464 | 2Px26AWG | 5.6 | 41.13 |
| UL2464 | 3Px26AWG | 5.9 | 48.60 |
| UL2464 | 4Px26AWG | 6.3 | 60.01 |
| UL2464 | 5Px26AWG | 6.8 | 67.38 |
| UL2464 | 6Px26AWG | 7.4 | 76.50 |
| UL2464 | 1Px25AWG | 4.3 | 25.77 |
| UL2464 | 2Px25AWG | 5.7 | 42.80 |
| UL2464 | 3Px25AWG | 6.0 | 52.07 |
| UL2464 | 4Px25AWG | 6.5 | 62.87 |
| UL2464 | 5Px25AWG | 7.0 | 70.92 |
| UL2464 | 6Px25AWG | 7.5 | 79.70 |
| UL2464 | 1Px24AWG | 4.5 | 28.33 |
| UL2464 | 2Px24AWG | 6.0 | 47.53 |
| UL2464 | 3Px24AWG | 6.4 | 58.54 |
| UL2464 | 4Px24AWG | 6.9 | 71.03 |
| UL2464 | 5Px24AWG | 7.4 | 81.35 |
| UL2464 | 6Px24AWG | 8.0 | 97.79 |
| UL2464 | 1Px22AWG | 5.0 | 36.59 |
| UL2464 | 2Px22AWG | 6.9 | 64.44 |
| UL2464 | 3Px22AWG | 7.3 | 79.29 |
| UL2464 | 4Px22AWG | 7.9 | 95.50 |
| UL2464 | 5Px22AWG | 8.6 | 111.29 |
| UL2464 | 6Px22AWG | 9.7 | 133.62 |
| UL2464 | 1Px20AWG | 5.3 | 42.96 |
| UL2464 | 2Px20AWG | 7.5 | 84.35 |
| UL2464 | 3Px20AWG | 7.9 | 100.36 |
| UL2464 | 4Px20AWG | 9.0 | 126.11 |
| UL2464 | 5Px20AWG | 9.8 | 142.98 |
| UL2464 | 6Px20AWG | 10.8 | 171.05 |
| UL2464 | 1Px18AWG | 5.8 | 54.04 |
| UL2464 | 2Px18AWG | 8.3 | 109.58 |
| UL2464 | 3Px18AWG | 9.2 | 133.69 |
| UL2464 | 4Px18AWG | 10.2 | 163.65 |
| UL2464 | 5Px18AWG | 11.1 | 191.83 |
| UL2464 | 6Px18AWG | 12.2 | 228.56 |
| UL2464 | 1Px16AWG | 6.3 | 65.92 |
| UL2464 | 2Px16AWG | 9.8 | 129.30 |
| UL2464 | 3Px16AWG | 10.6 | 168.61 |
| UL2464 | 4Px16AWG | 11.5 | 202.58 |
| UL2464 | 5Px16AWG | 12.8 | 247.27 |
| UL2464 | 6Px16AWG | 14.0 | 293.28 |
| UL2464 | 1Px15AWG | 6.8 | 76.32 |
| UL2464 | 2Px15AWG | 10.1 | 141.06 |
| UL2464 | 3Px15AWG | 10.9 | 188.55 |
Certifications UL1007
-
Processus de production des câbles UL
JOCA fabrique des câbles électroniques certifiés UL grâce à un processus standardisé et automatisé garantissant une qualité constante pour tous les modèles UL. Ce processus comprend le tréfilage du cuivre, le câblage des conducteurs, l'extrusion précise de l'isolation PVC/XLPE et des tests en ligne continus, tels que le contrôle du diamètre par laser et les tests d'étincelles. Les câbles multiconducteurs UL sont ensuite câblés, blindés et gainés selon les besoins. Chaque lot fait l'objet d'inspections électriques et mécaniques afin de garantir la conformité aux normes UL et la fiabilité des performances des équipements électroniques et électriques.
Emballage pour l'expédition
Pour répondre aux différents besoins de transport, de nombreuses méthodes d’emballage peuvent être utilisées.
Vous avez d'autres questions ?
Q : Standard ou blindé : lequel me faut-il ?
A: Cela dépend de votre environnement.
Standard: Parfait pour les environnements «silencieux» (comme le câblage interne des bureaux).
Blindé: Obligatoire Si vous vous trouvez à proximité de moteurs, de lampes fluorescentes ou de variateurs de fréquence, la feuille d'aluminium bloque les interférences électromagnétiques (IEM) qui perturbent votre signal.
Q : Quand le terme « paire torsadée » est-il absolument nécessaire ?
A: Quand l'intégrité des données est primordiale. Si vous exécutez Données RS232/RS485 ou des signaux de capteurs sensibles sur de longues distances, vous doit Utilisez une paire torsadée. Il annule physiquement la diaphonie (interférences parasites entre les fils).
Q : À quoi sert le « fil de drainage » ?
A: Vous verrez ce fil nu à l'intérieur de nos câbles blindés. Il est relié au blindage en feuille d'aluminium. Vous mettez ce fil à la terre à une extrémité. s'écouler le bruit statique et les interférences capturés.
Q : Puis-je utiliser l'UL2464 pour alimenter mon appareil ?
A: Faible consommation / Logique uniquement. Il est noté 300VIl gère donc facilement l'alimentation de commande 24 V CC ou les petites charges de capteurs. Ne pas Utilisez-le pour alimenter des moteurs ou des radiateurs puissants ; le calibre est généralement trop petit (qualité signal).
Q : Est-ce sans danger pour une utilisation en extérieur ?
A: Non. Garde-le à l'intérieur. La gaine en PVC standard n'est pas conçue pour résister aux rayons UV du soleil ni à la pluie. Elle finira par se fissurer. Si vous devez l'installer à l'extérieur, faites-la passer dans une gaine.
Q : Qu’en est-il de la sécurité incendie ?
A: VW-1 Classé. Il réussit le test de flamme verticale sur fil. Cela signifie que l'isolation s'éteint automatiquement et ne servira pas de fusible pour propager l'incendie dans votre armoire électrique.
Q : Dénudage et terminaison ?
A: Facile. La gaine est conçue pour être « antiadhésive ». Elle se dénude proprement pour le sertissage des broches ou le soudage (connecteurs DB9/VGA), ce qui la rend idéale pour l'assemblage de câbles sur mesure.
Q : Besoin d'un nombre de cœurs personnalisé ou d'un code couleur spécifique ?
A: Ne vous embêtez pas avec des câbles génériques. Cliquez sur le bouton « Nous contacter ». Que vous ayez besoin de 2 ou 20 cœurs, blindés ou non blindés, indiquez-nous vos spécifications et nous vous proposerons la solution idéale.
