N2XSERY/ナツーエックスセリー
3.6KV-35KV XLPEの絶縁材の鋼線装甲およびポリ塩化ビニールのジャケットの電源ケーブル

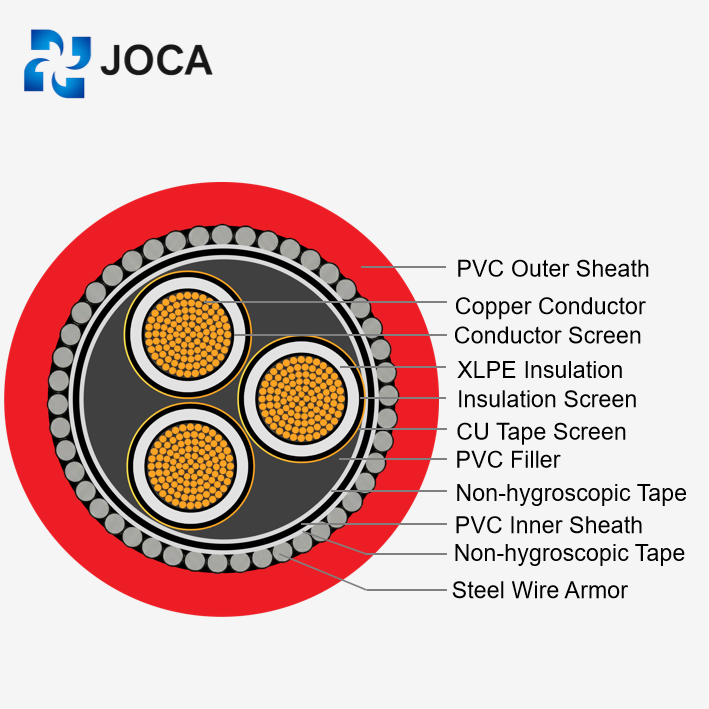

- コンダクター: 銅またはアルミニウム (IEC 60502-2 によるクラス 2)。.
- 絶縁 : XLPE
- メタリックスクリーン : 銅テープ
- 分離層 : 非吸湿性 テープ.
- インナーシース : PVC
- 鎧 :スチールワイヤーアーマー(SWA).
- アウターシース : PVC
- 色 :通常は赤か黒.
- カスタマイズされたソリューションによる高速サンプル処理
- 高品質な素材
- 手頃な価格のオプション
- グローバル デリバリー
- より良いデータ保護のために、すべてのアップロードが安全であることを確認してください
平均で少なくとも30%を保存します
-
製品の説明
N2XSERY/NA2XSERY: 製品の説明と仕様
の The N2XSERY (銅)と NA2XSERY (アルミニウム) 仕様は、中電圧配電の要件に対応しています ()3.6kv ~ 35kV).この級数の決定的な特徴は、 亜鉛メッキ丸鋼ワイヤーアーマー (SWA). テープ装甲のバリエーションとは異なり、SWA の構造はかなりの効果をもたらします 縦引張強さ. 。この構造上の利点により、ケーブルは適したものになります 縦走 (高い落下高さ)および顕著な引っ張り力が予想される取付け。 coreアセンブリは頑丈なポリ塩化ビニールの外側のシースによって保護されるIEC 60502-2 迎合的なXLPEの絶縁材を利用します。.
-
利点
N2XSERY/NA2XSERY:利点と特徴
「ザ ドロップ」(バーティカル ランズ)のために作られた: スチールワイヤーアーマー(SWA)は高さを処理します 引張荷重. 。 これは、あなたが必要とする特定のケーブルです 垂直シャフト, 、急な斜面、またはテープアーマーが故障する地盤沈下の領域。.
90° Cサーマルヘッドルーム: 標準的なポリ塩化ビニール ケーブルは70° Cで終了します。 このXLPEシステムはで安全に動きます 90° C, 、過熱しないでピーク負荷の時間の間に余分緩衝を与えます.
予算の最適化: CAPEXをカットする必要がありますか?に切り替えます アルミニウム (NA2XSERY) バージョンではケーブルの重量と材料コストの両方が大幅に削減され、定格電圧の妥協はゼロになります。.
サイトの生存性: ST2 グレードのアウタージャケットは土壌水分を封じ込め、トレンチ摩耗に耐えるため、産業環境での寿命は 25 年以上になります。.
寸法/パラメータ
| 断面積(mm2) | コンダクターの構造 | コンダクター 外径(mm) | 絶縁材の厚さ(mm) | 銅テープ スクリーン(およそ) (mm) | ポリ塩化ビニールの寝具の厚さ(mm) | 装甲ワイヤー外径(mm) | シースの厚さ(mm) | 外径(おおよその)(mm) | 銅コアケーブルの重量(kg/km) | アルミニウム中心ケーブルの重量(kg/km) |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | コンパクトラウンド | 6.0 | 2.5 | 0.1 | 1.2 | 2.0 | 2.3 | 42.1 | 3317 | 2845 |
| 35 | コンパクトラウンド | 7.2 | 2.5 | 0.1 | 1.3 | 2.5 | 2.5 | 46.7 | 4312 | 3651 |
| 50 | コンパクトラウンド | 8.4 | 2.5 | 0.1 | 1.3 | 2.5 | 2.5 | 49.3 | 4972 | 4028 |
| 70 | コンパクトラウンド | 10.0 | 2.5 | 0.1 | 1.4 | 2.5 | 2.7 | 53.3 | 5968 | 4646 |
| 95 | コンパクトラウンド | 11.7 | 2.5 | 0.1 | 1.4 | 2.5 | 2.8 | 57.2 | 7033 | 5239 |
| 120 | コンパクトラウンド | 13.1 | 2.5 | 0.1 | 1.5 | 2.5 | 2.9 | 60.6 | 8072 | 5807 |
| 150 | コンパクトラウンド | 14.6 | 2.5 | 0.1 | 1.6 | 2.5 | 3.0 | 64.2 | 9288 | 6456 |
| 185 | コンパクトラウンド | 16.3 | 2.5 | 0.1 | 1.6 | 2.5 | 3.1 | 68.1 | 10737 | 7245 |
| 240 | コンパクトラウンド | 18.5 | 2.6 | 0.1 | 1.7 | 2.5 | 3.3 | 73.9 | 12869 | 8339 |
| 300 | コンパクトラウンド | 20.7 | 2.8 | 0.1 | 1.8 | 3.15 | 3.5 | 81.8 | 16183 | 10520 |
| 400 | コンパクトラウンド | 23.8 | 3.0 | 0.1 | 2.0 | 3.15 | 3.8 | 90.4 | 20070 | 12519 |
| 500 | コンパクトラウンド | 26.6 | 3.2 | 0.1 | 2.1 | 3.15 | 4.1 | 99.3 | 24131 | 14692 |
| 断面積(mm2) | コンダクターの構造 | コンダクター 外径(mm) | 絶縁材の厚さ(mm) | 銅テープ スクリーン(およそ) (mm) | ポリ塩化ビニールの寝具の厚さ(mm) | 装甲ワイヤー外径(mm) | シースの厚さ(mm) | 外径(おおよその)(mm) | 銅コアケーブルの重量(kg/km) | アルミニウム中心ケーブルの重量(kg/km) |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | コンパクトラウンド | 6.0 | 3.4 | 0.1 | 1.3 | 2.5 | 2.5 | 48.0 | 4175 | 3703 |
| 35 | コンパクトラウンド | 7.2 | 3.4 | 0.1 | 1.3 | 2.5 | 2.6 | 50.8 | 4733 | 4072 |
| 50 | コンパクトラウンド | 8.4 | 3.4 | 0.1 | 1.4 | 2.5 | 2.7 | 53.8 | 5491 | 4547 |
| 70 | コンパクトラウンド | 10.0 | 3.4 | 0.1 | 1.5 | 2.5 | 2.8 | 57.6 | 6446 | 5124 |
| 95 | コンパクトラウンド | 11.7 | 3.4 | 0.1 | 1.5 | 2.5 | 2.9 | 61.5 | 7530 | 5737 |
| 120 | コンパクトラウンド | 13.1 | 3.4 | 0.1 | 1.6 | 2.5 | 3.0 | 64.9 | 8628 | 6363 |
| 150 | コンパクトラウンド | 14.6 | 3.4 | 0.1 | 1.6 | 2.5 | 3.1 | 68.3 | 9794 | 6963 |
| 185 | コンパクトラウンド | 16.3 | 3.4 | 0.1 | 1.7 | 2.5 | 3.3 | 72.6 | 11326 | 7834 |
| 240 | コンパクトラウンド | 18.5 | 3.4 | 0.1 | 1.8 | 3.15 | 3.5 | 79.2 | 14268 | 9737 |
| 300 | コンパクトラウンド | 20.7 | 3.4 | 0.1 | 1.9 | 3.15 | 3.6 | 84.8 | 16641 | 10978 |
| 400 | コンパクトラウンド | 23.8 | 3.4 | 0.1 | 2.0 | 3.15 | 3.9 | 92.3 | 20362 | 12811 |
| 500 | コンパクトラウンド | 26.6 | 3.4 | 0.1 | 2.1 | 3.15 | 4.1 | 99.3 | 24203 | 14764 |
| コンダクター 断面積 (mm2) | コンダクターの構造 | コンダクター 外径(mm) | 絶縁材の厚さ(mm) | 銅テープ スクリーン(およそ) (mm) | ポリ塩化ビニールの寝具の厚さ(mm) | 装甲ワイヤー外径(mm) | シースの厚さ(mm) | 外径(おおよその)(mm) | 銅コアケーブルの重量(kg/km) | アルミニウム中心ケーブルの重量(kg/km) |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | コンパクトラウンド | 6.0 | 4.5 | 0.1 | 1.4 | 2.5 | 2.7 | 53.3 | 4803 | 4331 |
| 35 | コンパクトラウンド | 7.2 | 4.5 | 0.1 | 1.4 | 2.5 | 2.8 | 56.1 | 5379 | 4719 |
| 50 | コンパクトラウンド | 8.4 | 4.5 | 0.1 | 1.5 | 2.5 | 2.9 | 59.1 | 6091 | 5147 |
| 70 | コンパクトラウンド | 10.0 | 4.5 | 0.1 | 1.5 | 2.5 | 3.0 | 62.8 | 7088 | 5766 |
| 95 | コンパクトラウンド | 11.7 | 4.5 | 0.1 | 1.6 | 2.5 | 3.1 | 66.8 | 8239 | 6446 |
| 120 | コンパクトラウンド | 13.1 | 4.5 | 0.1 | 1.7 | 2.5 | 3.2 | 70.2 | 9346 | 7080 |
| 150 | コンパクトラウンド | 14.6 | 4.5 | 0.1 | 1.7 | 3.15 | 3.4 | 75.2 | 11431 | 8599 |
| 185 | コンパクトラウンド | 16.3 | 4.5 | 0.1 | 1.8 | 3.15 | 3.5 | 79.2 | 12953 | 9461 |
| 240 | コンパクトラウンド | 18.5 | 4.5 | 0.1 | 1.9 | 3.15 | 3.7 | 84.6 | 15139 | 10608 |
| 300 | コンパクトラウンド | 20.7 | 4.5 | 0.1 | 2.0 | 3.15 | 3.8 | 90.1 | 17591 | 11928 |
| 400 | コンパクトラウンド | 23.8 | 4.5 | 0.1 | 2.1 | 3.15 | 4.1 | 97.6 | 21504 | 13953 |
| 500 | コンパクトラウンド | 26.6 | 4.5 | 0.1 | 2.2 | 3.15 | 4.3 | 105.5 | 25364 | 15925 |
| コンダクター 断面積 (mm2) | コンダクターの構造 | コンダクター 外径(mm) | 絶縁材の厚さ(mm) | 銅テープ スクリーン(およそ) (mm) | ポリ塩化ビニールの寝具の厚さ(mm) | 装甲テープ外径(mm) | シースの厚さ(mm) | 外径(おおよその)(mm) | 銅コアケーブルの重量(kg/km) | アルミニウム中心ケーブルの重量(kg/km) |
|---|---|---|---|---|---|---|---|---|---|---|
| 35 | コンパクトラウンド | 7.2 | 5.5 | 0.1 | 1.5 | 2.5 | 2.9 | 60.8 | 5934 | 5273 |
| 50 | コンパクトラウンド | 8.4 | 5.5 | 0.1 | 1.6 | 2.5 | 3.0 | 63.8 | 6706 | 5763 |
| 70 | コンパクトラウンド | 10.0 | 5.5 | 0.1 | 1.6 | 2.5 | 3.1 | 67.5 | 7699 | 6378 |
| 95 | コンパクトラウンド | 11.7 | 5.5 | 0.1 | 1.7 | 2.5 | 3.3 | 71.7 | 8932 | 7139 |
| 120 | コンパクトラウンド | 13.1 | 5.5 | 0.1 | 1.8 | 3.15 | 3.4 | 76.4 | 10907 | 8641 |
| 150 | コンパクトラウンド | 14.6 | 5.5 | 0.1 | 1.8 | 3.15 | 3.5 | 79.9 | 12187 | 9355 |
| 185 | コンパクトラウンド | 16.3 | 5.5 | 0.1 | 1.9 | 3.15 | 3.6 | 83.9 | 13742 | 10250 |
| 240 | コンパクトラウンド | 18.5 | 5.5 | 0.1 | 2.0 | 3.15 | 3.8 | 89.3 | 16001 | 11471 |
| 300 | コンパクトラウンド | 20.7 | 5.5 | 0.1 | 2.1 | 3.15 | 4.0 | 95.0 | 18538 | 12875 |
| 400 | コンパクトラウンド | 23.8 | 5.5 | 0.1 | 2.2 | 3.15 | 4.2 | 102.3 | 22314 | 14762 |
| 500 | コンパクトラウンド | 26.6 | 5.5 | 0.1 | 2.3 | 3.15 | 4.4 | 110.2 | 26392 | 16953 |
| コンダクター 断面積 (mm2) | コンダクターの構造 | コンダクター 外径(mm) | 絶縁材の厚さ(mm) | 銅テープ スクリーン(およそ) (mm) | ポリ塩化ビニールの寝具の厚さ(mm) | 装甲テープ外径(mm) | シースの厚さ(mm) | 外径(おおよその)(mm) | 銅コアケーブルの重量(kg/km) | アルミニウム中心ケーブルの重量(kg/km) |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | コンパクトラウンド | 8.4 | 8.0 | 0.1 | 1.8 | 3.15 | 3.5 | 77.3 | 9333 | 8390 |
| 70 | コンパクトラウンド | 10.0 | 8.0 | 0.1 | 1.8 | 3.15 | 3.6 | 80.9 | 10396 | 9075 |
| 95 | コンパクトラウンド | 11.7 | 8.0 | 0.1 | 1.9 | 3.15 | 3.7 | 85.0 | 11723 | 9930 |
| 120 | コンパクトラウンド | 13.1 | 8.0 | 0.1 | 2.0 | 3.15 | 3.8 | 88.4 | 12986 | 10720 |
| 150 | コンパクトラウンド | 14.6 | 8.0 | 0.1 | 2.0 | 3.15 | 3.9 | 91.8 | 14220 | 11388 |
| 185 | コンパクトラウンド | 16.3 | 8.0 | 0.1 | 2.1 | 3.15 | 4.0 | 95.9 | 15887 | 12395 |
| 240 | コンパクトラウンド | 18.5 | 8.0 | 0.1 | 2.2 | 3.15 | 4.2 | 101.2 | 18144 | 13613 |
| 300 | コンパクトラウンド | 20.7 | 8.0 | 0.1 | 2.3 | 3.15 | 4.4 | 107.0 | 20761 | 15097 |
| 400 | コンパクトラウンド | 23.8 | 8.0 | 0.1 | 2.4 | 3.15 | 4.6 | 114.3 | 24824 | 17273 |
| 500 | コンパクトラウンド | 26.6 | 8.0 | 0.1 | 2.5 | 3.15 | 4.8 | 122.2 | 29019 | 19580 |
| コンダクター 断面積 (mm2) | コンダクターの構造 | コンダクター 外径(mm) | 絶縁材の厚さ(mm) | 銅テープ スクリーン(およそ) (mm) | ポリ塩化ビニールの寝具の厚さ(mm) | 装甲テープ外径(mm) | シースの厚さ(mm) | 外径(おおよその)(mm) | 銅コアケーブルの重量(kg/km) | アルミニウム中心ケーブルの重量(kg/km) |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | コンパクトラウンド | 8.4 | 9.3 | 0.1 | 1.9 | 3.15 | 3.7 | 83.9 | 10380 | 9436 |
| 70 | コンパクトラウンド | 10.0 | 9.3 | 0.1 | 2.0 | 3.15 | 3.8 | 87.8 | 11519 | 10197 |
| 95 | コンパクトラウンド | 11.7 | 9.3 | 0.1 | 2.0 | 3.15 | 3.9 | 91.6 | 12821 | 11028 |
| 120 | コンパクトラウンド | 13.1 | 9.3 | 0.1 | 2.1 | 3.15 | 4.0 | 95.0 | 14037 | 11772 |
| 150 | コンパクトラウンド | 14.6 | 9.3 | 0.1 | 2.2 | 3.15 | 4.1 | 98.7 | 15552 | 12720 |
| 185 | コンパクトラウンド | 16.3 | 9.3 | 0.1 | 2.2 | 3.15 | 4.2 | 102.5 | 17139 | 13646 |
| 240 | コンパクトラウンド | 18.5 | 9.3 | 0.1 | 2.3 | 3.15 | 4.4 | 107.9 | 19442 | 14912 |
| 300 | コンパクトラウンド | 20.7 | 9.3 | 0.1 | 2.4 | 3.15 | 4.6 | 113.6 | 22224 | 16561 |
| 400 | コンパクトラウンド | 23.8 | 9.3 | 0.1 | 2.5 | 3.15 | 4.8 | 120.9 | 26222 | 18671 |
| 断面積(mm2) | 構造 | コンダクター 外径(mm) | 絶縁材の厚さ(mm) | 銅テープ スクリーン(およそ) (mm) | ポリ塩化ビニールの寝具の厚さ(mm) | 装甲テープ外径(mm) | シースの厚さ(mm) | 外径(おおよその)(mm) | 銅コアケーブルの重量(kg/km) | アルミニウム中心ケーブルの重量(kg/km) |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | コンパクトラウンド | 8.4 | 10.5 | 0.1 | 2.0 | 3.15 | 3.9 | 90.1 | 11529 | 10585 |
| 70 | コンパクトラウンド | 10.0 | 10.5 | 0.1 | 2.1 | 3.15 | 4.0 | 94.0 | 12665 | 11343 |
| 95 | コンパクトラウンド | 11.7 | 10.5 | 0.1 | 2.1 | 3.15 | 4.1 | 97.8 | 13996 | 12203 |
| 120 | コンパクトラウンド | 13.1 | 10.5 | 0.1 | 2.2 | 3.15 | 4.2 | 101.2 | 15279 | 13013 |
| 150 | コンパクトラウンド | 14.6 | 10.5 | 0.1 | 2.3 | 3.15 | 4.3 | 104.9 | 16711 | 13879 |
| 185 | コンパクトラウンド | 16.3 | 10.5 | 0.1 | 2.3 | 3.15 | 4.4 | 108.7 | 18411 | 14919 |
| 240 | コンパクトラウンド | 18.5 | 10.5 | 0.1 | 2.4 | 3.15 | 4.6 | 114.1 | 20854 | 16323 |
| 300 | コンパクトラウンド | 20.7 | 10.5 | 0.1 | 2.5 | 3.15 | 4.8 | 119.8 | 23557 | 17893 |
| 400 | コンパクトラウンド | 23.8 | 10.5 | 0.1 | 2.6 | 3.15 | 5.0 | 127.1 | 27594 | 20042 |
-
電源ケーブルの製造プロセス
優れた品質を保証するため, 、 ジョカ 運行 完全にデジタル化され自動化された生産ライン 電源ケーブル. 具体的には, 、 この 総合的 ワークフロー カバー 導体ストランディング、絶縁押出、金属スクリーニング、最終被覆。. さらに, 、 インテリジェント システム アクティブに監視します 安定した性能と一貫した製品品質を確保するための各段階。. に加えて, 、 工場 利用 部分放電試験、引張試験、スパーク試験などの高度な試験施設。. その結果, 、 これらの 厳格な 措置 保証 納入されたすべてのケーブルが国際基準を厳密に満たしていること。.
配送用梱包
さまざまな輸送ニーズを満たすために、使用できる梱包方法は数多くあります。.
もっと質問がありますか?
Q: 電圧適用範囲?
A: 通常、この設計は中電圧スペクトル全体をカバーします 26/35kVまでの3.6/6kV.
Q: 導体オプション?
A: 標準仕様は ストランド銅. 。 ただし、供給も行っている アルミニウム 軽量化や予算の最適化が必要なプロジェクトの導体。.
Q: なぜ鋼線装甲 (SWA) なのでしょうか?
A: テープアーマーとは異なり、, スワ 高いを提供します 引張強さ. これにより、必須の選択となります 垂直設置 ケーブルが自重を支える必要がある場所(落差の高さ)。.
Q: 絶縁材のスペックか?
A: XLPE. これを使用して、継続的な動作温度を確保します 90° C, 、ポリ塩化ビニールよりよい熱ヘッドルームを提供します.
Q: 製造の標準か?
A: に 厳守 IEC 60502-2.
Q: シースの色を変更できますか?
A: 赤 そして 黒 は標準的です。特定のプロジェクトのカラーコードがある場合は、それを指定するだけです。 - 注文に応じて押し出すことができます。.
Q: 画面の詳細?
A: を特徴としています 銅テープ 電界応力を制御するスクリーン。.
Q: サンプルを検査できますか?
A: はい. フルドラムにコミットする前に、ビルド品質と積層性を確認できるように、短いサンプルカットを出荷できます。.
