在嚴謹的環境下,10毫米鎧裝電纜提供可靠的佈線解決方案。也稱為鋼絲鎧裝 (SWA) 電纜,它提供工業水平的強度和性能,同時也適合家庭使用。正確選擇鎧裝電纜需要了解不同核心選項的結構和功能。本指南涵蓋了 SWA 電纜的一些重要特性,並描述了其結構、優點和應用。本文旨在為電氣裝置的專業人士和初學者提供全面的見解,以便對相關固體佈線替代方案進行適當的評估。.

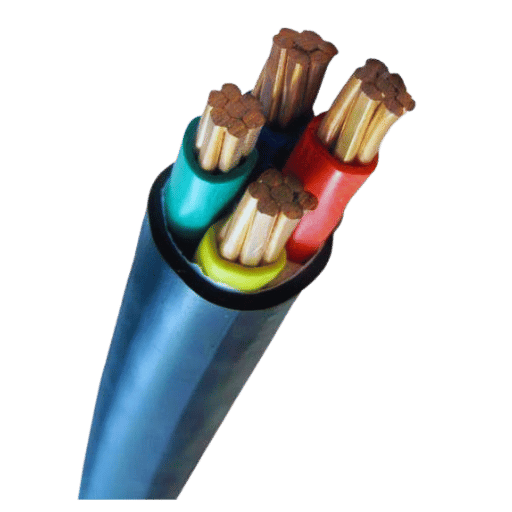

什麼是a 10毫米裝甲電纜?
10 毫米鎧裝電纜是鋼絲鎧裝 (SWA) 電纜的一種,被認為具有耐用性和保護性。它包含一個 10 毫米² 橫截面積的導體,因此可以處理中高功率電流。它有多層用於增加保護,包括內導體、大多數情況下的銅、絕緣護套、用於機械保護的鋼絲裝甲以及外部防護罩。通常,它用於室外和地下工地,用於住宅和商業建築中的重型設備、電力、配電板和副主電路。.
的主要特點 SWA 裝甲電纜
- 耐久性: 專門成型,可承受高溫、潮濕和身體創傷等極端環境條件。.
- 機械保護: 借助鋼絲裝甲,可以有效防禦衝擊以及擠壓和外部機械壓力。.
- 有效電力傳輸:應用程式可在中高功率系統中取得許可,以實現電力的高效傳輸。.
- 化學穩定性: 保護性外護套化學穩定且無腐蝕性,這使其可用於室外和地下應用。.
- 適應性: 用於為重型設備、配電箱以及副主電路供電,從而與多個系統互連。.
- 降低可燃性的選項: 某些型號的設計增加了防火保護,以符合基於所提供規範的安全法規。.
- 標準化零件: 以不同的形狀和尺寸排列,以滿足專案需求,並配有固定配件,易於安裝,並可根據不同的要求進行調整。.
- 電氣分離: 電絕緣護套用於防止電流洩漏,從而安全地容納電流。.
的應用 10毫米裝甲電纜
- 商業設施: 用於辦公大樓、購物中心和其他商業區,為大型、先進的設備以及基本系統提供電力。.
- 工業環境: 用於工廠、儲存設施和發電廠等其他區域,為堅固的機械和照明系統提供必要的電力供應。.
- 地下佈線: 由於其堅固的設計和抵抗機械衝擊的能力,最適合此類線路安裝。.
- 室外佈線: 由於其出色的防風雨功能,外部用於建築工地和花園燈。.
- 再生能源系統: 用於有效傳輸太陽能電池板和風力渦輪機的能量。.
- 住宅項目: 用於大型住宅主電源以及外站或輔助結構的互連。.
- 臨時電源: 用於活動、展會甚至建築工地的配電,提供安全可靠的臨時電源。.
使用的好處 鋼絲裝甲電纜
- 耐用性和機械保護: 與其他電纜相比,SWA(鋼絲裝甲)電纜的獨特之處在於其耐用性和耐物理因素。覆蓋電纜的鋼絲充當裝甲,保護電纜免受外部衝擊、擠壓力和其他機械損壞。這些功能使其可用於地下安裝或其他暴露的危險情況。.
- 增強安全性: 由於其具有的結構特徵,SWA 電纜的關鍵安裝具有很高的安全保證。防護裝甲減少了導致電氣短路故障的損壞機會,從而提高了商業和工業操作中的操作安全性和可靠性。.
- 高容量電壓和負載: SWA 資料電纜的類型允許接受整體電壓負載。因此,很容易使用這些電纜為大型工業零件和高容量電力能源系統供電。在這些條件下,設備的性能得到保證。.
- 對環境因素的抵抗力: 水分、化學物質和溫度變化不會影響 SWA 保護的電纜。這使得它們對於戶外和地下使用特別有用,因為這些因素是不可避免的。.
- 符合行業標準: 製造流程確保 SWA 電纜的生產嚴格符合 BS5467 或 BS6724 等行業規範和安全要求。它們的合規性保證了安全性和可靠性以及多方面的可用性。.
- 壽命和成本效益: SWA 電纜的設計和保護功能使其比標準電纜更堅固,因此其使用壽命顯著更長。這減少了維護和更換要求,從而提供了更好的長期、經濟高效的解決方案。一些研究估計,增強耐用性可以減少高達 25% 的長期基礎設施支出。.
憑藉這些突出的優勢,鋼鐵 線材裝甲電纜 將自己定位為現代配電系統的關鍵組成部分,在實現多種用途的同時實現可靠的安全性和持久的效率。.

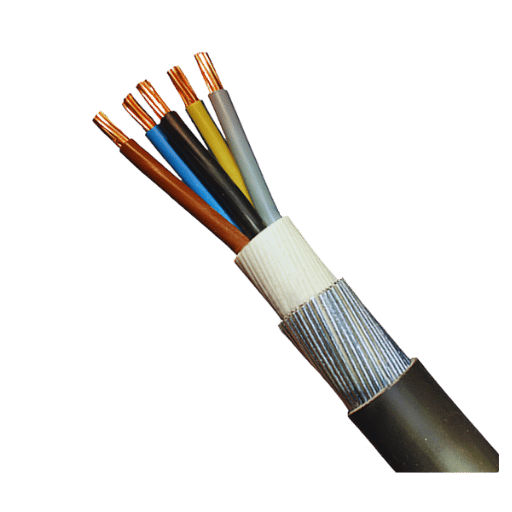

怎麼樣 10 毫米電纜 建造的?
理解 核心 設計於 裝甲電纜
通常,10 毫米鋼絲鎧裝 (SWA) 電纜的核心由一根或多根由銅或鋁製成的導電電線組成。選擇這些材料是因為其優異的導電性能。絕緣電線是一層交聯聚乙烯 (XLPE) 或類似化合物,可防止漏電和絕緣故障。總而言之,該結構為電氣保護和機械耐用性提供了良好的屏蔽,使其能夠用於堅固耐用的應用。.
的作用 XLPE 絕緣 和 PVC外護套
XLPE(交聯聚乙烯)絕緣材料因其卓越的電氣和熱性能而在當代電纜應用中至關重要。 XLPE 對於工業和住宅電力傳輸特別有用,因為它可以在正常條件下承受 90 °C 的較高溫度限制,在短路情況下可以承受 250 °C 的較高溫度限制。其化學交聯結構提高了耐用性,從而降低了機械應力下電氣擊穿和破裂的機會。.
除了 XLPE 絕緣之外,PVC(聚氯乙烯)外護套還提供額外的機械保護,防止紫外線輻射、濕氣和各種化學物質。 PVC 護套的保護性能為電纜提供了額外的靈活性和韌性,無論極端操作條件如何,電纜都能保持功能。 XLPE 絕緣和 PVC 護套混合創造了可靠的電纜解決方案,可滿足嚴格的電氣要求並在具有挑戰性的環境中持續性能。這些材料混合在一起,展示了電纜設計在安全性、效率和持久功能方面的進步。.
的重要性 鋼絲鎧甲 和 指揮 材料
雖然導體材料可確保在多種環境中實現最佳的電氣效率和彈性,但鋼絲鎧裝可為電纜提供額外的機械保護、耐腐蝕性和抗干擾屏蔽。.

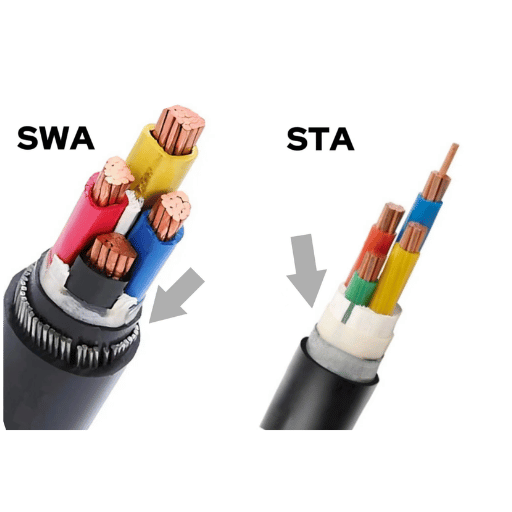

為什麼選擇 SWA 電纜 對於 電氣 安裝?
的優點 鋼絲裝甲電纜
- 故障保護: SWA 電纜配備鋼絲鎧裝,可提供最佳的機械保護,防止物理損壞或衝擊。.
- 保濕: 鎧裝層還可以保護電纜免受濕氣和化學物質等外部環境因素的影響,確保電纜的使用壽命。.
- 工作溫度:SWA 電纜表現出相當高的拉伸強度,能夠在惡劣環境(例如地下和工業區域)中承受安裝過程中的拉力。.
- 改進範圍: 用於製造 SWA 電纜導體的材料的品質提高了長距離傳輸電力的效率。.
- 提高關鍵應用的安全性: 此特性對於需要防火危險的關鍵安全的應用非常有用;因此,許多 SWA 電纜的設計都是防火的。.
- 電磁幹擾電阻: SWA 電纜的鎧裝還增加了針對 EMI 的螢幕,提高了 SWA 電纜在電雜訊環境中的性能。.
- 惡劣的工業、地下和室外條件: 由於其堅固的物理結構,SWA 電纜適合極端工業條件以及地下和室外使用。.
- 可靠性與心靈的平靜: SBS 電纜的安裝和操作過程中保證安心,因為它們是按照嚴格的國際安全和品質標準製造的。.
安全性和耐用性 地下 應用
- 抵抗身體傷害: SWA 電纜的裝甲層可防止衝擊和壓縮力,保護電纜的完整性並在埋地環境中提供機械阻尼。.
- 耐濕性: 這些電纜可以有效阻止進水;因此,它們可以更高可靠地用於高濕度地區或容易發生洪水的地方。.
- 腐蝕防護: 電纜的鍍鋅鋼絲鎧裝還可以保護電纜免受土壤條件造成的腐蝕,從而延長電纜的使用壽命。.
- 熱穩定性: SWA 電纜在更廣泛的溫度範圍內有效,因此可用於熱波動區域,例如地下環境。.
- 抗化學性: 它們的結構增強了對工業和地下設施的適用性,因為它使它們能夠抵抗一些工業土壤化學物質。.
- 電絕緣:Insulation 使用符合安全和電氣隔離標準的優質絕緣材料,可防止電氣故障和短路,尤其是在惡劣條件下。.
- 耐火性:t額外的防火層和高溫保護使一些 SWA 電纜更加安全,特別是它們在地下環境中的使用,因為它們被認為更堅固。.
比較 3 核心 和 4 核心 選項
SWA 電纜的選擇是基於其強度、機械保護和環境適用性,單相理想為 3 芯,三相理想為 4 芯。.
| 參數 | 3 核心 SWA | 4 核心 SWA |
|---|---|---|
|
用法 |
單相 |
三相 |
|
核心 |
3(活的、中立的、地球的) |
4(3 活著,地球) |
|
重量 |
打火機 |
更重 |
|
成本 |
較低 |
更高 |
|
靈活性 |
更靈活 |
靈活性較差 |
|
應用 |
國內,小負載 |
工業,大負載 |
|
備用核心 |
不適用 |
可以未使用或接地 |
|
耐久性 |
高 |
高 |
|
安裝 |
更容易 |
需要更大的腺體 |

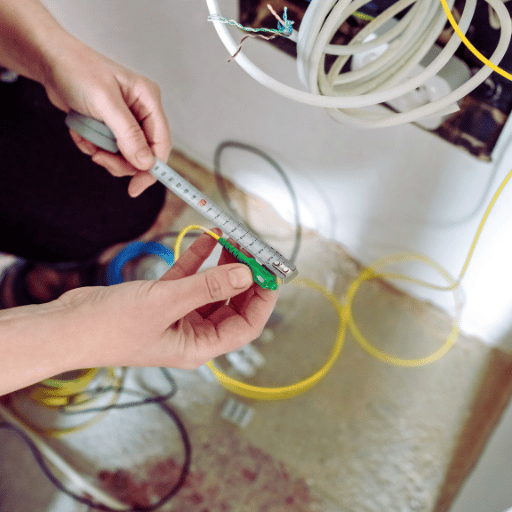

如何安裝 10 毫米 SWA 電纜?
準備 直接埋葬 和 地下 使用
對於用於直接掩埋和地下安裝的 10 毫米 SWA 電纜,需要挖掘 500-600 毫米深的溝渠。電纜必須鋪設在沙床上,用警示帶標記,覆蓋土壤,然後回填。此外,必須遵守所有當地建築和電氣法規。.
安全步驟 電源線 安裝
1。 規劃安裝
分析現場並制定電纜佈線藍圖,同時注意安全考量、可能的風險和維護可及性。確保電纜不會急劇彎曲,因為隨著時間的推移,這會損壞護套。.
2。 挖掘溝渠
對於地下設施,溝槽深度為 500-600 毫米,寬度足以容納電纜及其周圍的保護材料。清除溝槽中可能損壞電纜絕緣層的尖銳碎片和物體。.
3。 準備沙床
在溝槽底部鋪上細沙,形成長達50-100毫米的緩衝層,作為抵禦尖銳物體衝擊的保護層。.
4。鋪設電纜
解開 SWA 10 毫米並將其放置在溝槽中,同時保持計劃的路線。鋪設過程中保持無張力環境。為了避免在此過程中造成物理傷害,請使用電纜滾輪或進料工具。.
5。安裝警告膠帶
鋪設電纜後,再用 50 毫米的沙子覆蓋,以提供額外的保護。在電纜上方約 150 毫米處放置高可見度顏色的警告膠帶,以警告未來的挖土機。.
6。 恢復戰壕
透過逐層回填土壤來壓實土壤來恢復溝槽。確保大石頭不會被粗心地丟棄在隔熱層上方,因為這可能會導致損壞和地面沉降。.
7。 終止並測試電纜
附上 電纜連接到配電板 或使用符合 SWA 標準的適當壓蓋和端子的設備。進行連續性和絕緣電阻測試以及其他相關性能測試,以確保安裝正確完成並且系統安全且可操作。.
遵循這些突出的步驟以及當地的建築法提供了一個保險箱 電纜安裝.
所需的工具和配件 SWA 裝甲電纜 安裝
為了成功安裝SWA 裝甲電纜,以下工具和配件是最好的:用於長度尺寸的切割機、用於去除電線絕緣的剝離器、用於切割延伸鋼絲鎧裝的角磨機或鋼鋸、用於安全端接的正確尺寸的壓蓋套件、適當的扭矩扳手用於拉緊電纜,此外還有萬用電錶用於連續性和絕緣測試。此外,確保所有個人防護裝備(包括安全護目鏡和手套)都佩戴,並配有安全安裝的電纜支架。.

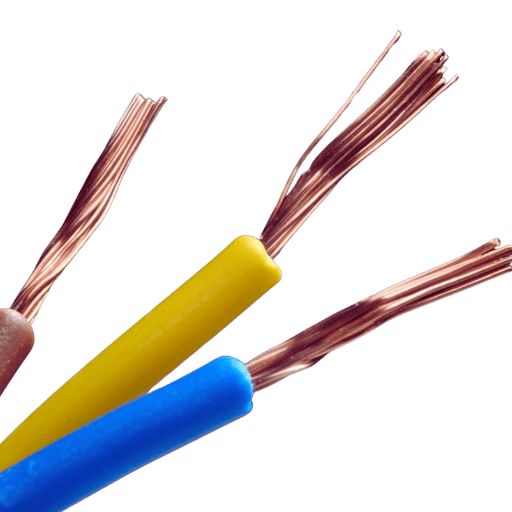

有哪些規格 10毫米4芯SWA裝甲電纜?
技術數據和 電壓 評級
10 毫米 4 核 SWA(鋼絲裝甲)裝甲電纜採用鋼絲裝甲結構,適用於需要經濟性和可靠性的住宅和工業應用。具體技術數據如下:
- 導體材質: 絞合銅線,柔韌,確保良好的導電性。.
- 絕緣: XLPE(交聯聚乙烯)在防止熱、冷和機械應力方面表現出色。.
- 外護套: 使用黑色 PVC(聚氯乙烯)來防止天氣和影響。.
- 鎧甲: 為了對電纜造成額外的物理損壞,鍍鋅鋼絲可作為額外的裝甲。.
- 核心顏色代碼: 地球的棕色、黑色、灰色和綠色/黃色都是 IEC 或 BS 標準的典型特徵,用於定相。.
與許多其他電纜一樣,10mm 4 核心 SWA 具有 600/1000V (0.6/1kV) 額定電壓,因此適合中壓安裝。此外,根據安裝方法的不同,其載流能力通常為 61A 至 87A。這種特殊的電纜在必須提供強力機械保護的應用以及惡劣的環境條件下很受歡迎,例如地下電纜裝置、電纜橋架或室外裝置。.
適合不同 電氣 應用
1。地下配電
由於其強大的隔熱性能以及耐濕性和機械應力,建議將其用於地下設施。.
2。 工業環境
常用於電纜受到油、化學物質和物理影響的工廠和工業工廠。.
3。 戶外照明系統
由於其能夠承受惡劣的天氣條件,因此用於為戶外照明電路供電。.
4。高壓裝置
被認為適用於需要保護免受環境因素影響的中高壓系統。.
5。臨時電源
由於其重量輕且能夠抵抗機械損壞,主要用於建築工地或活動的臨時設置。.
維護技巧 芯鋼絲裝甲電纜
- 頻繁評論: 目視檢查電纜鋼裝甲或電纜護套的物理狀況是否有任何損壞,包括割傷或擦傷以及腐蝕。.
- 電纜清潔度: 監測電纜表面的污垢和濕氣暴露情況,因為它可能導致腐蝕或污染。.
- 電纜溫度監測: 在操作過程中根據製造商的要求保持電纜的溫度,以避免損壞絕緣層。.
- 連線完整性檢查:輸入觀察所有連接和端子,以節省因連接鬆動而導致的誤跳。.
- 電纜機械應力屏蔽:P修正電纜因超出設定指定半徑的鋒利邊緣或衝擊而彎曲的情況,因為這會影響性能。.

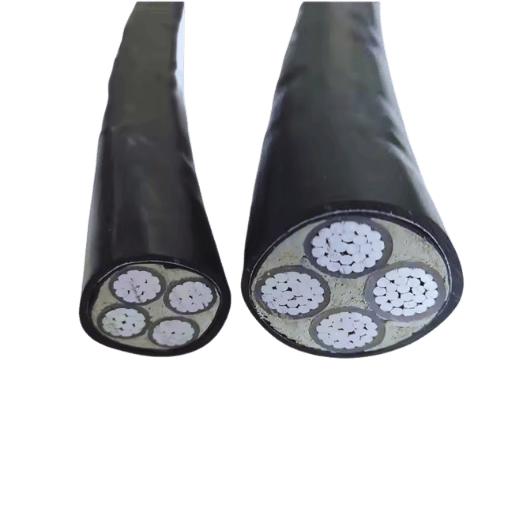

常見問題(常見問題)
Q:什麼是核心裝甲電纜?
答:芯鎧裝電纜是一類用於供電和損壞保護的電纜。這些電纜有幾個芯,這些芯是銅製成的導體,並封裝在鋼絲鎧裝的保護層中。.
Q:什麼是三芯鎧裝電纜?它在哪裡使用?
答:3芯鎧裝電纜或3芯SWA(鋼絲鎧裝)電纜是一種大型電纜,包含三個銅導體。它專為地下安裝而設計,因為它用於向建築物和/或結構輸送和分配主電源,同時還透過其鋼絲鎧裝提供機械保護。.
Q:為什麼選擇10毫米4芯鎧裝電纜?
答:有些應用需要 10 毫米 4 芯裝甲電纜。這種類型的裝甲電纜源自於具有額外 4 個導體的 4 核心電纜,每個導體的橫截面直徑為 10 毫米。因此,這種特殊的電纜適合重型電力公用事業應用,增強了複雜裝置中配電的靈活性。.
Q:SWA鋼絲鎧裝電纜有哪些優點?
答:使用 SWA 可以為導體提供物理保護,也可以提供卓越的機械保護,從而允許其安裝在地下。由於其堅固耐用且可靠,它非常適合在惡劣條件下提供主電源。.
Q:PVC 護套的芯鎧裝電纜有哪些優點?
答:對於核心裝甲電纜,PVC 護套代表額外的防禦層。它有助於保護電纜免受水和某些化學物質等因素的影響,延長電纜的使用壽命並擴大遇到的安裝條件的範圍。.
Q:住宅大樓是否允許使用16毫米裝甲電纜?
答:16毫米裝甲電纜適合住宅使用。可用於為大型房屋或附屬建築供電。它有足夠的容量,為高功率設備提供全面的保護。.
Q:地下安裝的電纜應考慮哪些因素?
答:在地下安裝裝甲電纜時,請注意土壤力學以及任何物理負載應力因素。挖溝、使用電纜夾以及確保適當的佈線墊層對於長期可靠性至關重要。.
Q:銅導體的尺寸會以何種方式影響電纜性能?
答:LC銅導體的尺寸,無論是10mm或25mm,都會影響電纜的電流強度、性能效率和電壓降。改進導體的幾何形狀可以直接提高其載流能力並提高長距離操作的效率。.
Q:3芯和4芯鎧裝電纜的主要區別是什麼?
答:具體來說,3芯和4芯鎧裝電纜的區別在於後者有一個額外的導體,允許不同的佈線配置,並且有利於三相供電系統。.
參考來源
1。 非金屬裝甲光電電纜絞車系統電磁熱方面的數值研究
- 作者: 李文華等人
- 發布: 2024 年 5 月 28 日
- 期刊: 海洋科學與工程雜誌
主要結論:
- 研究重點是非金屬鎧裝光電電纜絞車系統(NAOCWS)的電磁和熱性能。.
- 他們觀察到,纏繞在絞盤上的電纜部分形成線圈,從而形成電磁場,這可能會擾亂訊號傳輸並導致加熱。.
- 磁通密度(MFD)值是電纜之間間隔距離的函數;它在電纜的中心最小。.
- 溫度分佈也取決於電流幅度以及繞組層數。邊緣電纜和中間電纜之間的差異增加。.
方法論:
- 為了確定電流值 10 至 30 A 和繞組層 1 至 10 的磁場和溫度場值,作者使用數值模擬技術進行了研究(李等人,2024).
2。基於三維雷射掃描點雲的海洋研究船非金屬裝甲光電電纜絞車系統的自適應控制方法
- 作者: 葉,H。等人。.
- 已發表: 2025-07-01
- 期刊: 海洋工程
亮點
- 非金屬裝甲光電電纜絞車系統的控制演算法是在海洋研究船的背景下提出的。.
- 這項工作引起了人們對自適應控制在電纜絞車系統性能改進中的應用的關注。.
研究設計:
- 這項工作從三維雷射掃描點雲資料出發,並採用待開發的控制方法,但在抽象模擬中不提供具體數字或結果(葉等人,2025).
