Elektrische Leitungen sind nach wie vor ein Thema und Gegenstand von Diskussionen unter Profis und Bastlern, die sich in der Frage Litzen- oder Massivdrähte uneinig sind. Die Diskussion dreht sich hauptsächlich um die Frage, welcher Drahttyp mehr Strom führen kann. Dieser Beitrag soll diese Unklarheiten in diesem Zusammenhang beseitigen, indem er einen Begriff einführt und diskutiert: die Strombelastbarkeit – das Maß für die Strombelastbarkeit eines Drahtes – und wie die unterschiedliche Struktur von Litzen- und Massivdrähte beeinflusst ihre Leistung in verschiedenen Anwendungen. Dieser Artikel gibt Ihnen einen tiefen Einblick in die technischen Faktoren, die damit verbunden sind, und hilft Ihnen so, die richtige Wahl für Ihr nächstes Verkabelungsprojekt zu treffen.

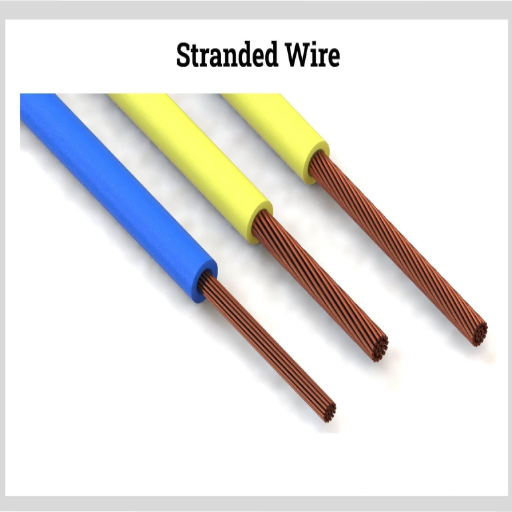

Einführung in Litzendrähte
Litzendraht besteht aus zahlreichen winzigen Drähten, die zu einem Leiter verdrillt sind. Litzendraht ist sehr flexibel und eignet sich daher hervorragend für Anwendungen mit Biegung oder Bewegung, wie sie beispielsweise in der Automobil- oder Roboterindustrie vorkommen. Darüber hinaus ist er durch die Litzenstruktur widerstandsfähiger gegen mechanische Belastungen und die Bruchgefahr geringer. Auf der anderen Seite kann Litzendraht aufgrund der größeren Oberfläche der Leiter einen leicht erhöhten Widerstand aufweisen, was die Leistung in einigen Anwendungen, wie z. B. Hochleistungs- oder Präzisionsanwendungen, bei denen der Widerstand ein kritischer Faktor ist, beeinträchtigen kann.
Was ist Litzendraht?
Litzendraht ist im Wesentlichen eine Kombination aus mehreren winzigen Drahtleitern, die durch die Bündelung vieler kleiner Drähte entstehen. Ein derartiger Aufbau erhöht nicht nur die Flexibilität der Drähte, sondern macht sie auch besser geeignet für Anwendungen, bei denen ständig Vibrationen, Biegungen oder Bewegungen auftreten, wie etwa in der Robotik, Automobilsystemen und Industriemaschinen. Die Flexibilität entsteht durch die Veränderung der Position der einzelnen Litzen zueinander, wodurch der Draht nicht spröde wird oder unter Spannung bricht. Außerdem ist Litzendraht im Vergleich zu Massivdraht widerstandsfähiger gegen Ermüdung und Schäden durch mechanische Beanspruchung, hat jedoch einen etwas höheren elektrischen Widerstand. Dies ist eine Folge der Lücken zwischen den Litzen und kann die Effizienz bei Hochleistungsanwendungen beeinträchtigen. Dennoch ist Litzendraht ein sehr wichtiger Bestandteil von Geräten, die der Industrie die gewünschte Langlebigkeit und Zuverlässigkeit verleihen.
Vorteile von Litzendraht
- Flexibilität: Die hohe Flexibilität der Litzenleitung ermöglicht den Einsatz in Anwendungen, die häufiges Biegen, Bewegen oder Vibrieren erfordern. Diese Flexibilität verringert das Ausfallrisiko in dynamischen Umgebungen, wie beispielsweise in der Robotik, in Autos oder in Maschinen.
- Haltbarkeit unter Belastung: Die Anordnung mehrerer Litzen erhöht die Widerstandsfähigkeit gegen mechanische Ermüdung und Spannungsrisse. Diese Eigenschaft macht Litzendrähte besonders effektiv für industrielle und hochbelastete Anwendungen.
- Verbesserte Leitfähigkeit in Bewegung: Obwohl Litzendrähte einen etwas höheren Widerstand als Massivdrähte aufweisen, können sie in bewegten oder vibrierenden Systemen dennoch eine bessere Leistung erbringen, da aufgrund der Flexibilität keine Gefahr von Leitfähigkeitsbrüchen besteht.
- Erleichterte Installation: Litzenkabel lassen sich dank ihrer Flexibilität problemlos an komplexen oder beengten Stellen installieren, wo Massivkabel schwer zu handhaben oder zu verfolgen sein könnten.
- Bruchfestigkeit: Wiederholtes Biegen oder die Einwirkung extremer Bedingungen würde zum Reißen oder Brechen der Litzen führen, ihre langfristige Zuverlässigkeit macht sie jedoch dennoch ideal für die rauesten Umgebungen.
- Vielseitigkeit: Litzendrähte sind in zahlreichen Größen und Ausführungen erhältlich und eignen sich für den Einsatz in der Elektronik-, Bau-, Automobil- und Luft- und Raumfahrtindustrie. Dank ihrer Vielseitigkeit erfüllen sie verschiedene Betriebsanforderungen effektiv.
Typische Anwendungen von Litzenkabeln
Litzenkabel sind aufgrund ihrer Langlebigkeit, Festigkeit und Flexibilität in verschiedenen Branchen eine gefragte Lösung. Die wichtigsten Anwendungsgebiete sind:
Stromleitungen
Litzendrähte werden in großem Umfang in elektrischen Systemen eingesetzt, beispielsweise in Stromleitungen, Steuerungen und der Signalübertragung. Dank ihrer hervorragenden Leitfähigkeit und Flexibilität sind die Drähte auch in rauen Umgebungen mit häufigen Bewegungen und Erschütterungen einsetzbar.
Autoindustrie
Litzenkabel stehen bei den verschiedenen Bordnetzen von Fahrzeugen ganz oben auf der Liste, da diese Kabel als einzige aus Materialien bestehen, die ständigen Bewegungen, Vibrationen und klimatischen Bedingungen mit extremer Hitze und Kälte standhalten, wie sie im Automobilbereich herrschen.
Luft- und Raumfahrtanwendungen
In Luft- und Raumfahrtsystemen, wo Präzision und Zuverlässigkeit von größter Bedeutung sind, werden Litzenkabel für Avionik, Steuerungssysteme und Kommunikationsverkabelung installiert, um so die erforderliche Leistung auch unter den rauen Flugbedingungen zu gewährleisten.
Gebäude und Infrastruktur
Litzenkabel verfügen über die erforderliche Leistung und Beständigkeit für anspruchsvolle Bauanwendungen wie Strukturverstärkungen, Aufzugssysteme und Kabelbrücken.
Telekommunikation
Litzendrähte kommen in Datenübertragungskabeln, Telefonleitungen und Netzwerken vor, also in Bereichen, in denen Flexibilität und effiziente Signalleitung von größter Bedeutung sind.
Marine- und Offshore-Operationen
Aufgrund ihrer Korrosionsbeständigkeit und ihrer Fähigkeit, rauen, salzigen Bedingungen standzuhalten, sind Litzenkabel zu einem unverzichtbaren Bestandteil von maritimen und Offshore-Anwendungen wie Ankern, Schleppen und Auftakeln geworden.
Auswirkungen auf die Branche: Litzenkabel haben eine große Bandbreite an Betriebsanforderungen erfüllt und zeigen, dass sie noch immer ein wichtiger Bestandteil der Technologie- und Infrastrukturentwicklung sind.

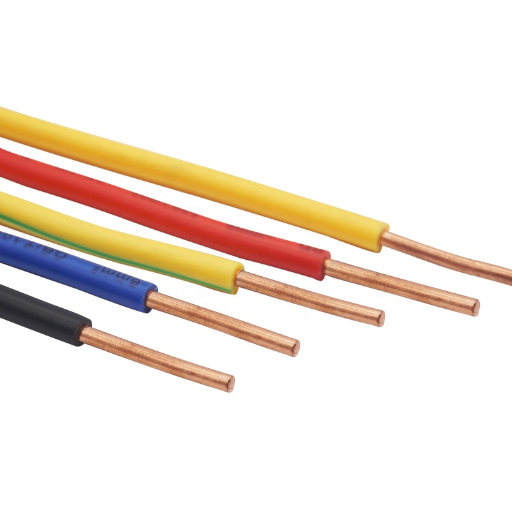

Grundlagen zu Massivdrähten
Ein Massivdraht, auch Einleiterdraht genannt, besteht aus einem einzigen Strang leitfähigen Materials, meist Kupfer oder Aluminium. Er wird aufgrund seiner unkomplizierten Beschaffenheit, Langlebigkeit und seines geringen Widerstands bevorzugt und eignet sich daher ideal für Anwendungen in festen Installationen, wie z. B. Gebäudeverkabelungen oder Steckdosen, bei denen nur geringe Bewegungen zu erwarten sind. Die Unflexibilität des Massivdrahts sorgt für eine zuverlässige Verbindung, die das Risiko von Brüchen oder Verbiegen minimiert. Seine Benutzerfreundlichkeit macht ihn zu einer bevorzugten Option für einfache elektrische Systeme.
Was ist Massivdraht?
Massivdraht ist ein einzelner, ununterbrochener Strang aus leitfähigem Material, z. B. Kupfer oder Aluminium, der hauptsächlich in der Elektrotechnik verwendet wird. Er ist robust, hitze- und korrosionsbeständig und eignet sich daher gut für Bereiche mit hoher Stromstärke und geringem Widerstand. Massivdraht wird am häufigsten in Festinstallationen wie der Verkabelung von Wohn- und Geschäftsgebäuden verwendet, wo seine Starrheit zuverlässige und sichere Verbindungen gewährleistet. Massivdraht ist beliebt wegen seiner Unkompliziertheit, seiner geringen Kosten und der problemlosen Verlegung in Bereichen mit minimaler oder keiner Bewegung oder Vibration.
Vorteile der Verwendung von Massivkabeln
- Verbesserte Haltbarkeit: Aufgrund ihrer einadrigen Konstruktion sind Massivkabel sehr langlebig. Diese Eigenschaft macht sie im Dauereinsatz äußerst widerstandsfähig und garantiert so auch bei stationären Installationen eine langfristige Leistung.
- Überlegene Leitfähigkeit: Massivkabel mit nahezu keinem Querschnittsspalt weisen einen sehr geringen elektrischen Widerstand auf, wodurch der Strom problemlos übertragen werden kann. Sie eignen sich daher für Hochstromanwendungen, bei denen Zuverlässigkeit im Vordergrund steht.
- Kosteneffektivität: Massivkabel erfordern einen weniger komplizierten und kostengünstigeren Herstellungsprozess als Litzenkabel. Sie sind daher günstiger und daher für viele kostenbewusste Projekte interessant.
- Erleichterte Installation: Die Starrheit des Massivdrahtes ermöglicht eine einfachere Handhabung und Installation, insbesondere in einfachen Situationen wie der Verkabelung in einem Gebäude. Ihre Härte ermöglicht eine saubere und sichere Installation.
- Korrosions- und Verschleißbeständigkeit: Aufgrund ihrer geringen Größe sind Massivkabel weniger rauen Umweltbedingungen ausgesetzt und erhöhen so ihre Korrosionsbeständigkeit; dies gilt insbesondere unter trockenen oder kontrollierten Bedingungen. Diese Eigenschaft verbessert ihre Haltbarkeit bei Festinstallationen.
Gängige Verwendungszwecke für Massivdraht
Massivdraht wird vor allem in Anwendungen eingesetzt, die eine langlebige und wartungsarme Lösung erfordern, und ist daher die gängigste Wahl. Aufgrund seiner Steifigkeit und einfachen Installation wird er regelmäßig für die elektrische Verkabelung von Häusern und Büros verwendet, was stabile und langlebige Verbindungen in Wänden oder Schalttafeln garantiert. Darüber hinaus wird dieser Drahttyp auch in der Automobilindustrie zur Erdung und für einfachere Schaltkreise eingesetzt, wo die Verbindung vibrationsfest und sicher sein muss. Darüber hinaus wird Massivdraht in elektronischen Hochfrequenzprojekten bevorzugt, da seine Einzeldrahtstruktur Signalverluste und Störungen reduziert. Diese wichtigen Anwendungen beweisen somit die Zuverlässigkeit des Drahtes in Umgebungen mit konstanten und geringen Bewegungen.

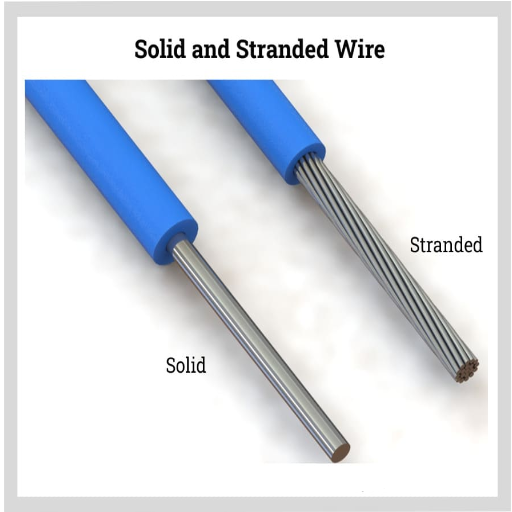

Strombelastbarkeitsvergleich: Litzenleiter vs. Massivleiter
Litzendraht und Massivdraht haben je nach physikalischer Konstruktion unterschiedliche Strombelastbarkeiten. Im Allgemeinen kann Massivdraht aufgrund seines geringen Widerstands und des durch seine Oberfläche bedingten Energieverlusts etwas mehr Strom leiten als Litzendraht desselben Querschnitts. Dennoch ist der Unterschied in der Strombelastbarkeit in der Regel so gering, dass er für die meisten Anwendungen nicht wahrnehmbar ist, da beide Typen je nach Querschnitt und Isolierung standardisierte Strombelastbarkeitswerte erfüllen. Die Wahl des richtigen Typs sollte in erster Linie von der benötigten Flexibilität und der jeweiligen Umgebung abhängen, in der der Draht verwendet wird, und nicht von der Strombelastbarkeit. Beachten Sie immer die entsprechende Strombelastbarkeitstabelle und befolgen Sie die örtlichen Elektrovorschriften, um eine sichere und erfolgreiche Verwendung zu gewährleisten.
Aktuelle Kapazität verstehen
Die Strombelastbarkeit oder der Strom, der durch einen Leiter fließen kann, ohne dass dieser zu heiß wird, wird von zahlreichen Faktoren beeinflusst. Die wichtigsten davon sind Drahtstärke bzw. Querschnittsfläche, Isolierungsart, Umgebungstemperatur und Installationsumgebung. Dickere Leiter haben eine höhere Strombelastbarkeit, da ihr Widerstand geringer ist, während die Art der Isolierung bestimmt, bis zu welcher Temperatur der Draht sicher betrieben werden kann. Auch die Umgebungstemperatur kann die Leistung des Drahtes erheblich beeinflussen, da höhere Temperaturen seine maximale Strombelastbarkeit senken können. Installationsbedingungen, wie z. B. die Verlegung eines Drahtes in einem Kabelkanal oder direkte Sonneneinstrahlung, beeinflussen ebenfalls die Fähigkeit des Drahtes, Wärme abzuleiten, und somit seine Leistung. Um die Konformität und Sicherheit elektrischer Systeme zu gewährleisten, ist es sehr wichtig, die Strombelastbarkeitstabellen des National Electrical Code (NEC) zu konsultieren und Temperatur- und Bündelungskorrekturfaktoren anzuwenden.
Faktoren, die die Strombelastbarkeit beeinflussen
Äußere Umgebungsbedingungen
Die Kühlung des Leiters, die maßgeblich von äußeren Einflüssen beeinflusst wird, hängt stark von Temperatur, Luftfeuchtigkeit und Sonneneinstrahlung ab. Steigt die Umgebungstemperatur, reduziert sich die maximale Stromstärke des Leiters. Grund dafür sind thermische Schäden, die durch die fehlende Wärmeübertragung entstehen können. Leiter, die einer der beiden extremen Belastungen ausgesetzt sind – z. B. direkter Sonneneinstrahlung oder gar keiner Belüftung – benötigen längere und weniger effiziente Wege zur Wärmeableitung an die Umgebung. Um einen genauen Strombelastbarkeitswert zu ermitteln, müssen die in den NEC-Tabellen enthaltenen Korrekturfaktoren angewendet und die Berechnungen so an die tatsächlichen Standortbedingungen angepasst werden.
Leitermaterial und -größe
Material und Größe eines Leiters sind die beiden wichtigsten Faktoren für seine Strombelastbarkeit. Elektrische Leiter aus Kupfer beispielsweise haben eine höhere Strombelastbarkeit, vor allem weil Kupfer ein besserer Wärme- und Stromleiter als Aluminium ist. Je größer der Leiter, desto geringer ist auch sein Widerstand pro Längeneinheit. Dadurch kann der Leiter höhere Stromlasten ohne große Wärmeentwicklung übertragen. Die Auswahl geeigneter Materialien und Abmessungen für elektrische Leitungen wird daher durch die intrinsischen Eigenschaften des Systemrauschens bestimmt.
Installationskonfiguration
Die Installationspraxis ist ein wichtiger Faktor, da sie die Wärmeableitungsrate der Leiter bestimmt. Leiter in sehr eng gebündelten Leitungen können nur schwer kühle Luft um sich herum zirkulieren, wodurch ihre Kapazität verringert wird. Leiter mit ausreichend Abstand zueinander und in belüfteten oder offenen Leitungen erhalten daher mehr Luft und verhindern so eine Überhitzung. Auch Isoliermaterialien spielen eine entscheidende Rolle, da sie die Wärmeableitung der Leiter beeinflussen. NEC-Korrekturfaktoren müssen bei der Analyse einer bestimmten Installationsbedingung berücksichtigt werden, um eine genaue Kabelbewertung und die Einhaltung der Systemsicherheitsvorschriften zu gewährleisten.
Leistung von Stranded vs. Solid in der Praxis
Der Vergleich der Leistung von Litzen- und Massivleitern hängt von anwendungsspezifischen Faktoren wie Flexibilität, Haltbarkeit und elektrischer Effizienz ab. Litzenleiter, die aus mehreren miteinander verdrillten dünnen Drähten bestehen, sind besonders flexibel und eignen sich daher für Anwendungen mit häufigen Bewegungen oder Vibrationen, wie in der Robotik oder mobilen Geräten. Der Nachteil dieser Flexibilität ist jedoch ein etwas höherer elektrischer Widerstand, der auf die größere Oberfläche und die Luftspalte in der Litzenstruktur zurückzuführen ist. Daher können bei Litzenleitern etwas höhere Energieverluste auftreten als bei Massivleitern.
Massivleiter hingegen bestehen aus einem einzigen, ununterbrochenen Kern und bieten bei gleichem Querschnitt einen geringeren Widerstand und eine bessere Leitfähigkeit. Sie eignen sich am besten für statische Installationen oder Anwendungen, bei denen Stabilität und konstante Konnektivität im Vordergrund stehen, wie z. B. bei der Hausverkabelung oder bei Leiterplattenanwendungen. Darüber hinaus führt die Einfachheit von Massivdrahtkonstruktionen häufig zu niedrigeren Herstellungskosten und einer längeren Haltbarkeit bei dauerhafter mechanischer Belastung.
Kritische Entscheidungsfaktoren: Bei der Wahl zwischen Litzen- und Massivleitern müssen unter anderem die Betriebsumgebung, Flexibilitätsanforderungen, Strombelastbarkeit und Wirtschaftlichkeit berücksichtigt werden. Die Einhaltung der relevanten elektrischen Vorschriften und Normen garantiert, dass der gewählte Leitertyp den Leistungs- und Sicherheitsspezifikationen entspricht.

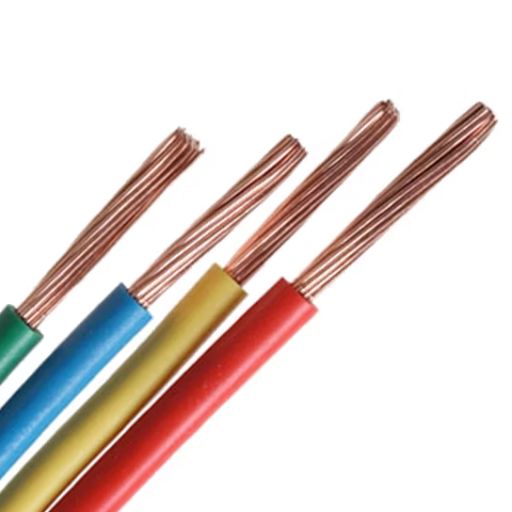

Aktuelle Tragfähigkeit
Die Strombelastbarkeit, auch Stromtragfähigkeit genannt, bezeichnet den elektrischen Strom, den ein Leiter führen kann, ohne seine Temperaturgrenze zu erreichen. Sie ist der höchste Wert. Sie hängt von verschiedenen Faktoren ab, darunter dem Leitermaterial, seinem Querschnitt, der Isolierungsart, der Umgebungstemperatur und der Art der Installation. Um genaue Ergebnisse zu erhalten, sollten Benutzer Tabellen von Normungsorganisationen wie dem National Electrical Code (NEC) und der International Electrotechnical Commission (IEC) zu Rate ziehen, die Strombelastbarkeitswerte für verschiedene Leitergrößen und -materialien unter unterschiedlichen Bedingungen angeben.
Wie Strom gemessen wird
Die elektrische Stromstärke wird in Ampere (A) angegeben und mithilfe von Messgeräten wie Amperemetern, Multimetern oder Stromzangen gemessen, was wiederum von der jeweiligen Anwendung und der Schaltungskonfiguration abhängt. Ein Amperemeter wird im Allgemeinen für eine Reihenschaltung mit der Last verwendet, wenn die Stromstärke direkt gemessen wird, sodass das Gerät den Elektronenfluss im Stromkreis beobachten kann. Digitalmultimeter sind sehr vielseitig einsetzbar; sie können durch Auswahl des richtigen Modus und Bereichs die Stromstärke sowohl in Wechsel- als auch in Gleichstromkreisen messen. Nichtinvasive Messungen werden mit Stromzangen erreicht, die mithilfe eines Magnetsensors das von den stromführenden Leitern erzeugte Magnetfeld erfassen. Bei der Strommessung ist es sehr wichtig, sicherzustellen, dass die Nennleistung des Geräts dem erwarteten Strombereich entspricht, um Schäden oder falsche Messwerte zu vermeiden. Eine ordnungsgemäße Kalibrierung und die strikte Einhaltung von Sicherheitsstandards tragen ebenfalls zu genauen und zuverlässigen Messungen bei.
Einfluss der Drahtzusammensetzung auf den Strom
Die Zusammensetzung eines Drahtes spielt eine entscheidende Rolle für seine Fähigkeit, elektrischen Strom zu leiten. Zu den Faktoren gehören seine Leitfähigkeit, sein spezifischer Widerstand und die thermischen Eigenschaften des Materials. Materialien wie Kupfer und Aluminium werden aufgrund ihres niedrigen spezifischen Widerstands und ihrer hohen Leitfähigkeit am häufigsten verwendet. Kupfer ist mit einem spezifischen Widerstand von etwa 1.68 Mikroohmzentimetern einer der besten Leiter und wird hauptsächlich in Anwendungen eingesetzt, bei denen Energieverlust und hohe Betriebseffizienz berücksichtigt werden müssen. Aluminium, das etwas weniger leitfähig ist, ist eine leichtere und kostengünstigere Alternative, die sich besser für Freileitungen eignet. Darüber hinaus wirkt sich die Drahtzusammensetzung auf die Wärmeerzeugung und -ableitung aus, da die Materialien dem Betriebsstrom standhalten müssen, ohne ihre Festigkeit zu verlieren. Vorhandene Verunreinigungen oder verwendete Legierungselemente können ebenfalls die Leistung des Drahtes verändern und so seine Effizienz beeinträchtigen. Ein gründliches Verständnis der beteiligten Eigenschaften ermöglicht eine genaue Auswahl für bestimmte elektrische Anwendungen und verbessert so Leistung und Sicherheit.
Best Practices für maximale Stromstärke
Um die Stromstärke des Systems optimal zu nutzen, ohne Stabilität und Sicherheit zu beeinträchtigen, müssen bestimmte technische Richtlinien befolgt werden. Erstens: Verwenden Sie immer Leiter mit dem richtigen Querschnitt für die Strombelastung. Zu kleine Drähte erzeugen so viel Wärme, dass Brandgefahr besteht und die Effizienz sinkt. Zweitens: Wählen Sie gut leitfähige Materialien wie Kupfer oder Aluminium, da diese sehr geringe Widerstandsverluste aufweisen und ein gutes Wärmemanagement bieten. Der Installationsort muss für den Nenntemperaturbereich des Leiters geeignet sein, um eine Verschlechterung durch hohe Betriebstemperaturen zu vermeiden.
- Eine Überlastung der Stromkreise muss vermieden werden, indem beispielsweise der National Electrical Code (NEC) oder lokale Vorschriften befolgt werden, die standardisierte Strombelastbarkeitsdiagramme für verschiedene Kabelgrößen und -typen bereitstellen.
- Eine ordnungsgemäße Isolierung ist von größter Bedeutung, um mögliche Kurzschlüsse zu vermeiden und die Stromkontinuität unter Belastung aufrechtzuerhalten.
- Durch regelmäßige Inspektion und Wartung elektrischer Systeme bleiben die Verbindungen intakt, was wiederum den Widerstand minimiert, der durch lockere Anschlüsse entsteht.
- Die Diskussion dreht sich auch um Faktoren wie Umgebungstemperatur, Spannungsabfall über die Entfernung und mechanische Belastung, die sich auf das Schaltungsdesign auswirken können.
Schlüssel zum Mitnehmen
Durch die Anwendung der genannten fundierten Vorgehensweisen wird die Langlebigkeit und Effizienz des elektrischen Systembetriebs gewährleistet.
Litzenkabelanwendungen
Litzendrähte werden hauptsächlich in Anwendungen eingesetzt, in denen Flexibilität und Haltbarkeit die wichtigsten Faktoren sind. Sie eignen sich perfekt für Szenarien, in denen Kabel beispielsweise ständig bewegt oder gebogen werden, wie es in der Robotik, in Automobilsystemen und bei tragbaren elektronischen Geräten vorkommt. Darüber hinaus werden Litzendrähte auch an Orten eingesetzt, die Vibrationen oder mechanischer Belastung ausgesetzt sind, da ihre Struktur eine höhere Bruchfestigkeit aufweist und somit eine längere Lebensdauer als Massivkabel hat. Zu den Branchen, in denen Litzendrähte eingesetzt werden, gehören die Telekommunikation, die Luft- und Raumfahrt sowie das Baugewerbe für Verkabelung, Stromverteilung und Steuerungssysteme.
Anwendungsfälle in der Elektroinstallation
Litzenkabel werden häufig in Elektroinstallationen eingesetzt, da sie Flexibilität und Langlebigkeit vereinen. Sie werden vor allem in Wohn-, Gewerbe- und Industriebereichen eingesetzt, wo Kabel häufig gebogen oder bewegt werden müssen, wie beispielsweise in Hausautomationssystemen, Beleuchtungskreisen und Maschinen. Einer der Gründe für die hohe Beliebtheit von Litzenkabeln ist ihre hohe Flexibilität, die das Verlegen in Leitungen erleichtert. Aus diesem Grund werden sie häufig in komplexen Verkabelungsprojekten eingesetzt.
Litzenkabel werden auch häufig in Stromverteilungssystemen und Schalttafeln eingesetzt, wo Vibrationen oder mechanische Belastungen die Regel sind. Die Fähigkeit der Kabel, wiederholten Belastungen standzuhalten, ohne zu brechen, gewährleistet eine längere Lebensdauer in Anwendungen wie Aufzügen, Fertigungsanlagen, erneuerbaren Energien, Windkraftanlagen und Sonnenkollektor Arrays.
Darüber hinaus sind Litzenkabel in Umgebungen mit starken Vibrationen wie der Automobil- und Luftfahrtindustrie die einzige Option, da sie Leitfähigkeit ohne Bruchgefahr durch Ermüdung gewährleisten. Ihre Konstruktion trägt zur Sicherheit und Effizienz von Hoch- und Niederstromanwendungen bei und macht sie somit zu einer vielseitigen Wahl für moderne Installationen.
Litzenkabel im Automobil- und Industriebereich
Litzenkabel sind aufgrund ihrer Vielseitigkeit, Festigkeit und Widerstandsfähigkeit gegen Vibrationen der Hauptbestandteil von Automobil- und Industrieanwendungen. Ich verlasse mich auf diese Kabel für Anwendungen, bei denen Leistung und Lebensdauer im Vordergrund stehen, beispielsweise im Motorraum, in Fördersystemen und in der Robotik. Die Kabel können hohe Ströme übertragen und sind gleichzeitig auch unter extremen Bedingungen äußerst zuverlässig, was sie in modernen Hochleistungsumgebungen unverzichtbar macht.
Vorteile von Litzenkabeln in Hochstromanwendungen
Litzenkabel bieten viele Vorteile für Hochstromanwendungen und haben sich daher im Laufe der Zeit nicht nur im industriellen, sondern auch im kommerziellen Bereich durchgesetzt. Litzenkabel zeichnen sich vor allem durch ihre Flexibilität aus, da die vielen kleineren Litzen im Kabel zu einer insgesamt verbesserten Biegsamkeit beitragen. Diese Eigenschaft ist besonders wichtig, wenn das Kabel durch enge Räume geführt werden muss oder ständiger Bewegung ausgesetzt ist, wie beispielsweise in der Robotik oder in Automobilsystemen. Litzenkabel hingegen brechen aufgrund der Vibrationen der Umgebung, in der sie eingesetzt werden, nur schwer. So können sie selbst unter härtesten und dynamischsten Bedingungen lange genutzt werden, was geringere Wartungskosten und weniger Ausfallzeiten bedeutet. Vor diesem Hintergrund ist es beeindruckend, dass die Kabel nicht nur Störungen standhalten, sondern aufgrund der größeren Litzenoberfläche auch eine hohe Leitfähigkeit aufweisen. Der Stromfluss ist daher effizient, mit nur allmählichem Verlust oder gar keiner Erwärmung. Litzenkabel sind daher mit ihrer Vielseitigkeit und hohen Leistungsfähigkeit die bewährte Option für die Versorgung von Hochstromanforderungen in anspruchsvollen Umgebungen.
Vergleichende Analyse: Litzenleiter vs. Massivdraht
| Charakteristisch | Litzendraht | Massiver Draht |
|---|---|---|
| Bauwesen | Mehrere dünne Drähte miteinander verdrillt | Einzelner, ununterbrochener Leiterstrang |
| Flexibilität | Hochflexibel; ideal für Bewegung und Beugung | Starr; begrenzte Flexibilität |
| Elektrischer Widerstand | Etwas höher aufgrund von Luftspalten zwischen den Litzen | Geringerer Widerstand; bessere Leitfähigkeit |
| Langlebigkeit | Beständig gegen mechanische Ermüdung und Vibration | Langlebig im stationären Einsatz; bruchanfällig bei wiederholtem Biegen |
| Installation | Einfacher in komplexen oder engen Räumen | Einfacher in unkomplizierten Installationen |
| Kosten | Generell teurer | Kostengünstiger |
| Aktuelle Kapazität | Etwas niedriger bei gleicher Spurweite | Etwas höher bei gleicher Spurweite |
| Beste Anwendungen | Automobilindustrie, Robotik, Luft- und Raumfahrt, mobile Geräte | Hausverkabelung, Gebäudeinstallationen, Leiterplatten |
| Mechanische Belastbarkeit | Hervorragende Beständigkeit gegen wiederholtes Biegen und Vibrationen | Begrenzt; kann bei wiederholter Belastung brechen |
| Signalqualität | Kann bei Hochfrequenzanwendungen leichte Störungen aufweisen | Besser für Hochfrequenzsignale; weniger Störungen |
Technische Spezifikationen und Standards
| Drahtstärke (AWG) | Durchmesser (mm) | Typische Strombelastbarkeit – Litze | Typische Strombelastbarkeit – Festkörper | Allgemeine Anwendungen |
|---|---|---|---|---|
| 14 AWG | 1.63 | 15-20A | 15-20A | Beleuchtungskreise, Steckdosen |
| 12 AWG | 2.05 | 20-25A | 20-25A | Küchengeräte, allgemeine Stromkreise |
| 10 AWG | 2.59 | 30-35A | 30-35A | Elektrische Warmwasserbereiter, Klimaanlagen |
| 8 AWG | 3.26 | 40-50A | 40-50A | Elektroherde, Großgeräte |
| 6 AWG | 4.11 | 55-65A | 55-65A | Elektroöfen, Unterverteiler |
Wichtige Notiz: Die Strombelastbarkeit kann je nach Isolierungstyp, Umgebungstemperatur, Installationsmethode und örtlichen Elektrovorschriften variieren. Genaue Spezifikationen finden Sie immer im National Electrical Code (NEC) oder den entsprechenden örtlichen Normen.
Auswahlrichtlinien: Wann ist Litzen- oder Massivdraht zu wählen?
Wählen Sie Litzendraht, wenn:
- Die Anwendung beinhaltet häufige Bewegungen, Biegungen oder Vibrationen
- Flexibilität ist für die Routenführung durch komplexe Wege oder enge Räume erforderlich
- Die Installation erfolgt in Automobil-, Roboter- oder Luft- und Raumfahrtsystemen
- Mechanische Beanspruchung und Ermüdungsbeständigkeit stehen im Vordergrund
- Die Ausrüstung ist ständigen Vibrationen oder dynamischen Bedingungen ausgesetzt
- Tragbarkeit und einfache Handhabung sind wichtige Faktoren
- Die Anwendung liegt in Energieverteilungssystemen mit Bewegungsanforderungen
Wählen Sie Massivdraht, wenn:
- Die Installation ist dauerhaft und stationär (Wohn-/Gewerbeverkabelung)
- Geringer elektrischer Widerstand und maximale Leitfähigkeit sind erforderlich
- Kosteneffizienz steht im Vordergrund
- Die Anwendung umfasst Hochfrequenzsignale oder Präzisionselektronik
- Einfache Installation und unkomplizierte Anschlüsse sind erwünscht
- Das Kabel wird in Wänden, Paneelen oder festen Leitungen installiert
- Während des Betriebs sind minimale Bewegungen oder Vibrationen zu erwarten
- PCB-Anwendungen oder Breadboard-Prototyping sind beteiligt
Best Practices und Sicherheitsaspekte der Branche
- Befolgen Sie immer die örtlichen Vorschriften: Halten Sie bei allen Installationen den National Electrical Code (NEC) oder die örtlichen Elektrovorschriften ein.
- Berücksichtigen Sie Umweltfaktoren: Berücksichtigen Sie bei der Auswahl des Kabeltyps die Umgebungstemperatur, Luftfeuchtigkeit und die Expositionsbedingungen
- Verwenden Sie eine geeignete Isolierung: Wählen Sie eine Isolierung, die für die erwartete Betriebstemperatur und die Umgebungsbedingungen ausgelegt ist
- Spannungsabfall berechnen: Berechnen Sie bei langen Kabelstrecken den Spannungsabfall, um eine ausreichende Leistung sicherzustellen
- Derating-Faktoren anwenden: Verwenden Sie entsprechende Korrekturfaktoren für gebündelte Leiter und erhöhte Temperaturen
- Überprüfen Sie die Beendigungsmethoden: Stellen Sie sicher, dass die richtigen Anschlusstechniken für den verwendeten Kabeltyp geeignet sind
- Regelmäßige Inspektionen: Führen Sie regelmäßige Inspektionen durch, um Verschleiß, Schäden oder lose Verbindungen zu erkennen
- Dokumentation: Führen Sie detaillierte Aufzeichnungen über Kabelspezifikationen, Installationsdaten und Wartungsaktivitäten
Häufige Missverständnisse über Kabeltypen
Missverständnis Nr. 1: Litzendraht führt immer mehr Strom
Wirklichkeit: Während Litzendrähte viele Vorteile bieten, weist Massivdrähte desselben Querschnitts aufgrund des geringeren Widerstands eine etwas bessere Strombelastbarkeit auf. Für die meisten Anwendungen ist der Unterschied in der Regel vernachlässigbar, und beide Typen erfüllen die genormten Strombelastbarkeitsanforderungen.
Missverständnis Nr. 2: Massivdraht ist für Budgetprojekte immer günstiger und besser
Wirklichkeit: Während Massivdraht in der Regel kostengünstiger in der Herstellung ist, sollten bei der Berechnung der Gesamtkosten eines Projekts die Installationszeit, die langfristige Zuverlässigkeit und der Wartungsaufwand berücksichtigt werden. Bei Anwendungen, die Flexibilität erfordern, kann Litzendraht über die gesamte Lebensdauer des Systems sogar kostengünstiger sein.
Missverständnis Nr. 3: Der Kabeltyp spielt bei Niederstromanwendungen keine Rolle
Wirklichkeit: Selbst bei Schwachstromanwendungen kann die Wahl zwischen Litzen- und Massivdraht die Systemzuverlässigkeit, den Installationskomfort und die langfristige Leistung erheblich beeinflussen. Faktoren wie mechanische Belastung, Installationsumgebung und zukünftiger Wartungsbedarf sollten stets berücksichtigt werden.
Missverständnis Nr. 4: Dickerer Draht bedeutet immer bessere Leistung
Wirklichkeit: Obwohl dickere Drähte einen geringeren Widerstand und eine höhere Strombelastbarkeit aufweisen, erhöht die Verwendung unnötig dicker Drähte die Kosten, verringert die Flexibilität und kann die Installation erschweren. Der Draht sollte entsprechend den elektrischen Vorschriften und Lastanforderungen für die jeweilige Anwendung die richtige Größe haben.
Fazit: Die richtige Wahl für Ihre Anwendung
Bei der Debatte zwischen Litzen- und Massivdraht geht es nicht darum, welcher Typ allgemein besser ist, sondern welcher für eine bestimmte Anwendung besser geeignet ist. Beide Drahttypen haben sich durch jahrzehntelange bewährte Leistung und kontinuierliche Verbesserung ihren Platz in modernen elektrischen Systemen verdient.
Massivdraht eignet sich hervorragend für Festinstallationen, wo sein geringerer Widerstand, seine Kosteneffizienz und die einfache Installation klare Vorteile bieten. Sein einadriges Design bietet überlegene Leitfähigkeit und Signalqualität und ist daher die bevorzugte Wahl für die Verkabelung von Wohnhäusern, Gewerbegebäuden und festen elektrischen Systemen mit minimaler Bewegung.
Litzendraht hingegen überzeugt in dynamischen Anwendungen, bei denen Flexibilität, Vibrationsfestigkeit und mechanische Belastbarkeit von größter Bedeutung sind. Seine mehradrige Konstruktion macht ihn unverzichtbar für Automobilsysteme, Robotik, Luft- und Raumfahrt und alle Szenarien mit häufigen Bewegungen oder mechanischer Belastung.
In Bezug auf die Strombelastbarkeit sind die Unterschiede zwischen Litzen- und Massivdrähten gleichen Querschnitts in der Praxis minimal. Beide Typen werden so hergestellt, dass sie standardisierte Strombelastbarkeitswerte erfüllen. Die Wahl sollte sich in erster Linie an den mechanischen Anforderungen, der Installationsumgebung und den Betriebsbedingungen orientieren und nicht nur an der Strombelastbarkeit.
Erfolgreiche Elektroinstallationen hängen vom Verständnis der spezifischen Anforderungen Ihrer Anwendung, der Beachtung der entsprechenden Elektrovorschriften und -normen sowie der Auswahl von Kabeltypen ab, die sowohl den unmittelbaren Installationsanforderungen als auch den langfristigen Betriebsanforderungen entsprechen. Unabhängig davon, ob Sie Litzen- oder Massivkabel wählen, gewährleisten die richtige Dimensionierung, die richtigen Installationstechniken und die Einhaltung von Sicherheitsstandards zuverlässige, effiziente und sichere elektrische Systeme.
Stärken Sie Ihre Projekte mit Wissen
Wenn Sie die grundlegenden Unterschiede zwischen Litzen- und Massivdrähten verstehen, können Sie fundierte Entscheidungen treffen, die die Sicherheit, Leistung und Langlebigkeit Ihrer Elektroprojekte verbessern. Ob professioneller Elektriker, Ingenieur oder Heimwerker – die Auswahl des richtigen Kabeltyps basierend auf den anwendungsspezifischen Anforderungen gewährleistet optimale Ergebnisse. Beachten Sie stets die örtlichen Elektrovorschriften, verwenden Sie geeignete Sicherheitsausrüstung und lassen Sie sich im Zweifelsfall von qualifizierten Fachleuten beraten. Ihre sorgfältige Kabelauswahl und Installation tragen zu sichereren, zuverlässigeren und langlebigeren Elektrosystemen bei.
Referenzquellen
„Analyse eines Synchronmotors mit Innenpermanentmagneten nach der Wicklungsmethode“
Häufig gestellte Fragen (FAQs)
Ist Litzendraht ein effektiverer Leiter als Massivdraht?
Litzendrähte gelten in den meisten Fällen als stromtragfähiger als Massivdrähte, mit Ausnahme von Niederfrequenzanwendungen. Dies liegt hauptsächlich am Skin-Effekt, also der Tendenz des Stroms, durch die Außenseite des Drahtes zu fließen. Aufgrund der mehreren Litzen, aus denen der Draht besteht, ist die Oberfläche von Litzendrähten größer als die eines Massivleiters gleichen Querschnitts.
Was bedeutet der Skin-Effekt bei Litzen- und Massivdrähten?
Der Skin-Effekt ist ein Phänomen, bei dem sich der Wechselstrom (AC) im Leiter so verteilt, dass die Stromdichte an der Oberfläche des Drahtes am höchsten ist und zur Mitte hin abnimmt. Bei Litzendrähten ist dieser Effekt stärker ausgeprägt und sie können, insbesondere bei hohen Frequenzen, effektiv mehr Strom leiten als Massivdrähte.
Welche Rolle spielt der Drahtquerschnitt bei der Bestimmung der Strombelastbarkeit von Litzen- und Massivdrähten?
Das American Wire Gauge (AWG)-System spielt eine wichtige Rolle bei der Bestimmung der Strombelastbarkeit von Litzen- und Massivdrähten. Als Faustregel gilt, dass Litzendrähte eines bestimmten AWG aufgrund der größeren Oberfläche und Flexibilität eine höhere Kapazität als Massivdrähte haben, was bei Anwendungen mit Bewegungsanforderungen von Vorteil ist.
Litzenleitung für hohe Frequenzen, wie ist das?
Litzendraht ist definitiv die beste Wahl für Hochfrequenzanwendungen, da er die Impedanzeffekte stark reduziert und somit einen besseren Stromfluss gewährleistet. Der in Litzendraht fließende Strom geht durch den Skin-Effekt nur sehr wenig verloren, daher eignen sie sich perfekt für den Einsatz in elektrotechnischen Anwendungen, bei denen Signale mit Frequenzen über 60 Hz verarbeitet werden.
Welche Nachteile hat Litzendraht im Vergleich zu Massivdraht?
Litzendrähte haben gegenüber Massivdrähten einige Vorteile, wie z. B. eine bessere Duktilität und eine einfachere Montage, insbesondere an schwer zugänglichen Stellen. Darüber hinaus ist die Strombelastbarkeit von Litzendrähten aufgrund des Skin-Effekts höher, sodass sie sich für Hochleistungsanwendungen und längere Distanzen eignen.
Auf welcher Grundlage können die Querschnitte von Litzen- und Massivdrähten verglichen werden?
Beim Vergleich der Querschnittsflächen von Litzen- und Massivdrähten ist zu beachten, dass Litzendrähte zwar einen Gesamtquerschnitt aufweisen, der dem eines Massivdrahts entspricht, den Strom aber dennoch gleichmäßiger auf ihrer Oberfläche verteilen. Aus diesem Grund kann Litzendrähte Strom besser leiten, insbesondere wenn Durchmesser und Widerstand des Leiters berücksichtigt werden.
Welchen Einfluss hat die Oberfläche bei Litzenleitungen?
Die Oberfläche von Litzen ist entscheidend für ihre Leistung. Der Grund dafür ist, dass der Skin-Effekt den Strom stärker an der Drahtoberfläche konzentriert. Daher kann ein Litzendraht mit mehreren Litzen höhere Ströme und Frequenzen effizienter übertragen und aushalten als ein isolierter Massivleiter mit gleichem Kupferquerschnitt.
Wann sollte ich Massivdraht anstelle von Litzendraht verwenden?
Massivdraht wird häufig in Anwendungen eingesetzt, die eine starke, niederohmige Verbindung erfordern und eignet sich daher für Festinstallationen. Er wird auch bevorzugt, wenn die Drähte stationär und fest verlegt werden. Litzendraht hingegen wird bevorzugt für mobile Anwendungen verwendet, bei denen Flexibilität eine entscheidende Rolle spielt.
