Batterie-Wechselrichter-Speicherkabel mit Anschlusssatz
Batterie-Wechselrichter-Speicherkabel mit Anschlusssatz und Kabelschuhen für Solarspeichersystem
- Anwendbar für PV-Kraftwerke auf dem Boden, auf Dächern oder schwimmend
- TÜV/UL/IEC/CE/Ad8/CPR-zertifiziert und 25 Jahre Lebensdauer
- Batterie, Batteriepakete und Batteriepakete können an den Generatorkasten oder das Stromumwandlungssystem im Solarspeichersystem angeschlossen werden
- Kompatibel mit allen Arten von Batterietypen
- Im Umkreis von 200 km dauert die Lieferung nur sieben Tage.
- Schnelle Probenverarbeitung mit maßgeschneiderten Lösungen
- Hochwertige Materialien
- Erschwingliche Preisoptionen
- Globale Lieferung
- Stellen Sie für einen besseren Datenschutz sicher, dass alle Uploads sicher sind
Sparen Sie im Durchschnitt mindestens 30 %
-
Produktbeschreibung*

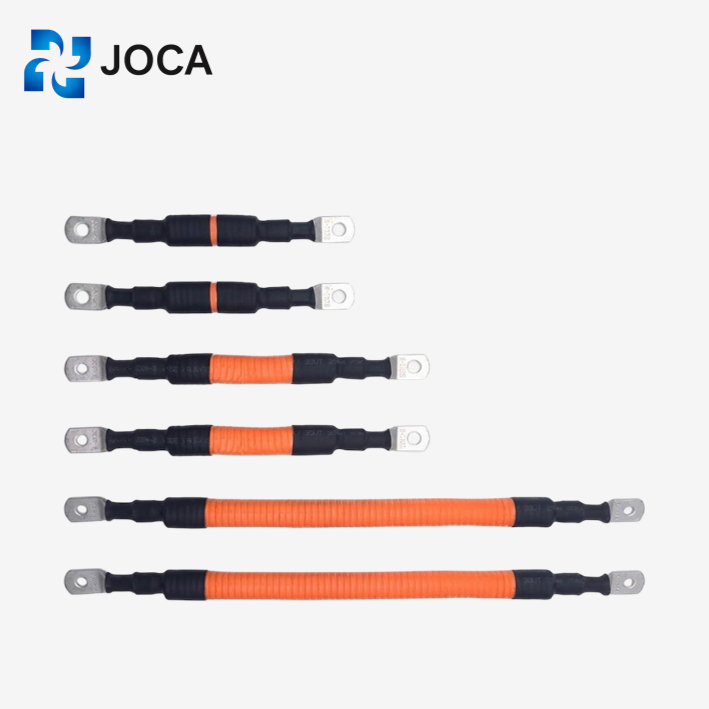

Entdecken Sie unser Batterie-Wechselrichter-Speicherkabel mit Klemmensatz
Das UL11627 Batterie-Wechselrichter-Speicherkabel dient als besonders anpassungsfähiges Kabel für Solaranlagenanschlüsse. SpeziellEs eignet sich für viele verschiedene Anwendungen, wie zum Beispiel großflächige Solarstrom Pflanzen, auf Dächern montierte PV-Anlagen und schwimmende PV-Anlagen auf der Wasseroberfläche.
Außerdem, dieser Allzweck Solarkabel Es erfüllt diverse Anforderungen der Solarindustrie. Es eignet sich hervorragend als Verbindungselement innerhalb elektronischer Geräte. Wenn Sie zum BeispielDadurch werden Batterie und Wechselrichter in einem Solarspeichersystem effektiv miteinander verbunden.
AußerdemEine zuverlässige Verbindungsleistung gewährleistet den sicheren Betrieb von Photovoltaikanlagen über einen langen Zeitraum. FolglichDadurch werden sowohl die Ausfallraten als auch die späteren Betriebskosten reduziert. LetztlichDie Verwendung dieses Kabels hilft Ihnen, PV-Anlagen effizient und sicher zu errichten und so einen nachhaltigen und profitablen Erfolg zu sichern.
-
Vorteile
A. Verbindungen, die mit Elektronen vernetzt sind
B. UV-, ozon- und hydrolysebeständig
C. Diese Materialien können hohen Temperaturen standhalten, ohne zu schmelzen oder zu fließen
D. Kälteflexibilität ist gut
e. Mehr als 25 Jahre Lebensdauer bei 90 °C
Spezifikation des Batteriespeicherkabels UL11627
| Kabelbau | |
|---|---|
| Leiter | 30-3/0 AWG Einzel- oder Litzendraht aus blankem oder verzinntem Kupfer |
| Isolierung | Polyvinylchlorid, ROHS-Standard |
| Mantelfarbe | Kundenspezifische |
| Nennspannung | UO/U 1000V |
| Testspannung | 3000v |
| Temperaturbewertung | 105 ℃ |
| Lebensdauer | Erwartete Lebensdauer ≥25 Jahre |
| Biegungsradius | 8D (D: Kabeldurchmesser) |
| Feuertest | Bestehen Sie den Flammschutztest UL und CSA FT1 |
| Zertifizierungsanforderungen | TÜV/UL//IEC/CE/RoHS |
Abmessungen/Parameter
Einadrige Batteriespeicherkabel, erhältlich aus einfachem oder verseiltem blankem Kupfer oder verzinntem Kupfer, entsprechen den UL 11627-Standards. Die Größe dieser Kabel reicht typischerweise von 30 AWG bis 3/0 AWG.
| Spezifikation（mm²） | Leiteraufbau (nx mm) | Normale Isolierungsdicke (mm) | Außendurchmesser (mm) | Max. Gleichstromwiderstand des Leiters bei 20℃ (Ω/Km) | Strombelastbarkeit (A) |
|---|---|---|---|---|---|
| 1 × 10 AWG | 107x0.25 | 0.77 | 4.6 | 3.409 | 70 |
| 1 × 8 AWG | 118x0.3 | 1.15 | 6.3 | 2.144 | 98 |
| 1x7 AWG | 147X0.3 | 1.15 | 6.7 | 1.7 | 115 |
| 1 × 6 AWG | 189x0.3 | 1.53 | 8.1 | 1.348 | 132 |
| 1x4AWG | 299x0..3 | 1.53 | 9.6 | 0.848 | 176 |
Zertifizierungen des UL11627-Batteriekabels
-
Produktionsprozesse des Energiebatteriespeicherkabels Es-H15z-F
Die Kabelfabrik JOCA verfügt über eine intelligente und digitale Fabrik, die den gesamten Prozess integriert
der Produktion mit Inspektion. Es beseitigt Mängel und Fehler bei der ursprünglichen manuellen Montage von Produkten durch Arbeiter und erhöht deren Zuverlässigkeit erheblich. Darüber hinaus verfügt das Unternehmen über umfassende Erkennungs- und Testgeräte, die Erkennungstechnologien wie digitale Smart-Image-Erkennung und Lasererkennung nutzen, um die Produktqualität während des Versands sicherzustellen.
Verpackung für den Versand
Verschiedene Verpackungsmethoden, maßgeschneidert für unterschiedliche Transportanforderungen.
| Verpackungsbilder | Verpackungs-Methode | Menge/Palette (Stk.) | Meter/Palette (M) | GW/Palette (KGS) | Palettengröße (m) | Palette/20GP | Meter/20GP |
|---|---|---|---|---|---|---|---|
 | 100M/ROLLE | 4mm²-176Stk | 4mm²-17600m | 4 mm² – 1144 kg | 1.12x1.12x1.12m | 20 | 4mm²-352000m |
| 6mm²-160Stk | 6mm²-16000m | 6 mm² – 1360 kg | 6mm²-320000m | ||||
| 200M/ROLLE | 4mm²-90Stk | 4mm²-18000m | 4 mm² – 1170 kg | 1.12x1.12x1.12m | 20 | 4mm²-360000m |
| 6mm²-81Stk | 6mm²-16200m | 6 mm² – 1377 kg | 6mm²-324000m | ||||
 | 100 m/Kunststofftrommel | 4mm²-125Stk | 4mm²-12500m | 4 mm² – 850 kg | 1.12x1.12x1.12m | 20 | 4mm²-250000m |
| 6mm²-100Stk | 6mm²-10000m | 6 mm² – 900 kg | 6mm²-200000m | ||||
 | 500 m/Holztrommel | 4mm²-27Stk | 4mm²-13500m | 4 mm² – 1197 kg | 1.12 x 1.12 x 1.12 | 20 | 4mm²-270000m |
| 6mm²-27Stk | 6mm²-13500m | 6 mm² – 930 kg | 6mm²-270000m | ||||
| 1000M/Holztrommel | 4mm²-12Stk | 4mm²-12000m | 4 mm² – 830 kg | 1.12 x 1.12 x 1.12 | 20 | 4mm²-240000m |
| 6mm²-12Stk | 6mm²-12000m | 6 mm² – 1070 kg | 6mm²-240000m |
Haben Sie weitere Fragen?
F: Was ist in einem Batteriewechselrichter-Speicherkabel mit Klemmensatz enthalten?
A: Normalerweise besteht ein Batterie-Wechselrichter-Speicherkabel mit Anschlusssatz aus Kabeln für Batterien, Kabelschuhen für Anschlüsse, Ringkabelschuhen und Steckverbindern. Das Kit stellt sicher, dass Ihre Batterie sicher mit dem Wechselrichter verbunden ist, um Energie effizient zu speichern und Strom effektiv zu übertragen.
F: Wie wähle ich ein Wechselrichterkabel für meine Solaranlage aus?
A: Bei der Auswahl eines Wechselrichterkabels für Ihre Solaranlage müssen mehrere Faktoren berücksichtigt werden, z. B. Spannung, Strombedarf und Abstand zwischen Batterie und Wechselrichter. Sie müssen Kabel verwenden, deren Querschnitt (AWG) den Strom Ihrer Solar-PV-Anlage korrekt verarbeiten kann.
F: Können Sie uns Kundenrezensionen zu Batterie-Wechselrichter-Speicherkabeln mitteilen?
A: Ja, Kundenrezensionen zu Batterie-Wechselrichter-Speicherkabeln äußern im Allgemeinen ihre Zufriedenheit damit. Viele Kunden sind sich über die gute Qualität und das gute Preis-Leistungs-Verhältnis einig. Anwender schätzen diese flexiblen und langlebigen Wechselrichterkabel, weil sie eine zuverlässige Basis für jede Solar- oder Energiespeicheranlage bilden.
F: Wie soll ich ein Batterie-Wechselrichter-Stromkabel installieren?
A: Um ein Batterie-zu-Wechselrichter-Stromkabel zu installieren, trennen Sie aus Sicherheitsgründen zunächst alle Stromquellen. Anschließend verbinden Sie die Plus-/Minuskabel der Batterie mit den entsprechenden Anschlüssen auf beiden Seiten. Stellen Sie sicher, dass alle Verbindungen fest sitzen, indem Sie die mitgelieferten Kabelschuhe und Ringkabelschuhe verwenden. Befolgen Sie immer die detaillierten Installationsschritte, die in der Anleitung Ihres spezifischen Kits angegeben sind.
F: Warum sollte ich für meine Batteriewechselrichterkabel Kupferdrähte anstelle anderer Materialien verwenden?
A: Kupferdrähte, die bei der Herstellung dieser Kabeltypen verwendet werden, weisen eine ausgezeichnete Leitfähigkeit auf und reduzieren so die Energieverschwendung, was zu einer höchstmöglichen Leistungseffizienz führt. Abgesehen davon, dass es stark genug ist; Kupfer rostet nicht so leicht und ist daher auch unter rauen Bedingungen einsetzbar, z. B. in der Automobilindustrie, wo aufgrund der Motorlaufzeit usw. häufig Vibrationen auftreten können, Wohnmobile; Boote/Schiffe (Marinebereich) sowie Großbauten wie Kraftwerke.
F: Gibt es weltweit anerkannte Hersteller, die für die Herstellung erstklassiger Wechselrichterkabel bekannt sind?
A: Ja, es gibt tatsächlich mehrere globale Unternehmen, darunter unter anderem NAZ Solar Electric, Pytes, Leader Group und Seplos, die sich im Laufe der Zeit durch die Herstellung hochwertiger Wechselrichter sowie zugehöriger Produkte/Dienstleistungen einen Namen gemacht haben. Diese Unternehmen haben sich aufgrund ihrer effizienten Energiespeicherlösungen zu vertrauenswürdigen Namen in der Solar-PV-Branche entwickelt.
F: Welche Batteriekabelgröße (AWG) wird normalerweise mit diesen Kits geliefert?
A: Die übliche Stärke (AWG) der in diesen Kits verwendeten Batteriekabel liegt zwischen 4 AWG und 4awg, was von den Anforderungen des Stromversorgungssystems abhängt. Beispielsweise werden häufig 4-AWG-Batteriekabel gewählt, da sie leicht und einfach zu handhaben sind und dennoch hohe Leistungslasten effektiv bewältigen können.
F: Welche Funktion haben die Kabelschuhe im Kabelsatz?
A: Im Kabelsatz sind Anschlussklemmen enthalten, um zuverlässige Verbindungen zwischen Batteriekabeln und Wechselrichterklemmen herzustellen. Diese Verbindungen sollten stark genug sein, um nicht nur an Ort und Stelle zu bleiben, sondern bei Bedarf auch eine schnelle Installation oder Entfernung zu ermöglichen. Mit anderen Worten: Was versuche ich hier zu sagen? Diese Sicherheitsmaßnahme spart nicht nur Zeit, sondern sorgt auch für die Sicherheit – wenn beides überhaupt möglich wäre! Denn ohne sie können wir nicht auf ein gutes Energiesystem hoffen – geschweige denn auf eines, das gleichzeitig sicher und effizient ist!
F: Sollte ich für meinen Batterie-Wechselrichter-Speicheraufbau flexible Kabel verwenden?
A: Ja, Sie sollten flexible Kabel für Ihren Batterie-Wechselrichter-Speicheraufbau verwenden, da diese die Installation solcher Dinge erleichtern und auch Bewegung innerhalb des Systems ermöglichen. Wenn eine Energie irgendwo gespeichert wird. Menschen bewegen Dinge viel, also brauchen wir etwas, das mit all diesen Veränderungen klarkommt, ohne nach der Hälfte des Anschlusses unserer Wechselrichter auseinanderzufallen … Flexible Wechselrichterkabel helfen, dies zu verhindern, indem sie die Belastung der Verbindungen über lange Zeiträume reduzieren Dadurch wird eine kontinuierliche Zuverlässigkeit und Leistung gewährleistet.
F: Wie halte ich mein Energiespeichersystem sicher und privat?
A: Um die Sicherheit zu gewährleisten und gleichzeitig die Privatsphäre Ihrer Energiespeichersysteme zu wahren, verwenden Sie schallisolierte Boxen aus Blei; Um bessere Ergebnisse zu erzielen, isolieren Sie alle Batterien mit gummibeschichteter Stahlwolle. Lassen Sie regelmäßige Kontrollen von Experten wie NAZ Solar Electric durchführen, die Sie bei solchen Beratungen entsprechend beraten.
