TUV DC1500V EN 50618 UL4703 Doppelzertifikat-Solarkabel
Hochleistungs-Verbindungslösung mit 25+ Jahren Lebensdauer für extreme Innen- und Außenumgebungen.
- PV-Kraftwerke auf dem Boden / Dach/schwebend
- Zertifizierter TÜV/UL/IEC/CE/Ad8/CPR & 25 Jahre Lebenszeit
- Nach der Elektronenbestrahlung hält es einer starken Innen- und Außenumgebung stand
- Es ist mit allen wichtigen Solaranschlüssen auf dem Markt kompatibel
- Innerhalb von 200 km Entfernung, wir sind in der Lage, innerhalb von 7 Tagen zu liefern
- Schnelle Musterverarbeitung mit maßgeschneiderten Lösungen
- Hochwertige Materialien
- Erschwingliche Preisoptionen
- Globale Lieferung
- Für einen besseren Datenschutz ist darauf zu achten, dass alle Uploads sicher sind
Sparen Sie durchschnittlich mindestens 30%
-
Produktbeschreibung
TUV DC1500V EN 50618 UL4703 Doppelzertifikat-Solarkabel: Produktbeschreibung und Spezifikationen
Das hochflexible Kabel, das Photovoltaik-Solaranlagen verbindet, ist das EN 50618 UL4703 Double Certificate Solarkabel Ist. Es entspricht Standards wie Zertifizierungen, einschließlich TÜV, UL, IEC und CE, die UL4703, IEC62930, EN50618, Ad8 und CPR sind. Dazu gehören groß angelegte Solarstrom Stationen sowie Solarkraftwerke auf Dächern und schwimmende Kraftwerke auf Wasserflächen Dieses vielseitige Solarkabel wird verschiedenen Anforderungen der Solarindustrie gerecht, so dass es in sehr harten Innen - und Außenumgebungen wie Dächern, Wüsten, Seeufern, Meeresküsten, Bergen mit hohen Temperaturen, Feuchtigkeit und Salzgehalt arbeiten kann Die Gewährleistung einer stabilen Verbindungsleistung minimiert die Ausfallraten von Photovoltaikanlagen, wodurch die Betriebskosten niedrig gehalten werden und gleichzeitig der langfristig sichere Betrieb dieser Anlagen erleichtert wird Optimieren Sie Ihre PV-Anlagen für einen effizienten und sicheren Betrieb, um nachhaltig profitable Ergebnisse in der PV-Industrie zu gewährleisten.
-
Vorteile
TUV DC1500V EN 50618 UL4703 Doppelzertifikat-Solarkabel: Vorteile und Merkmale
a.Vernetzte Verbindungen mit Elektronenstrahlen
b. Beständig gegen UV, Hydrolyse und Ozon
c.Materialien, die gegen hohe Temperaturen beständig sind und nicht schmelzen oder unter Hitze fließen.
d.Sehr kalt flexibel.
e.Mit einer Lebensdauer von > 25 Jahren bei 90 c.
f.Kompatibel mit allen bekannten Steckverbindern.

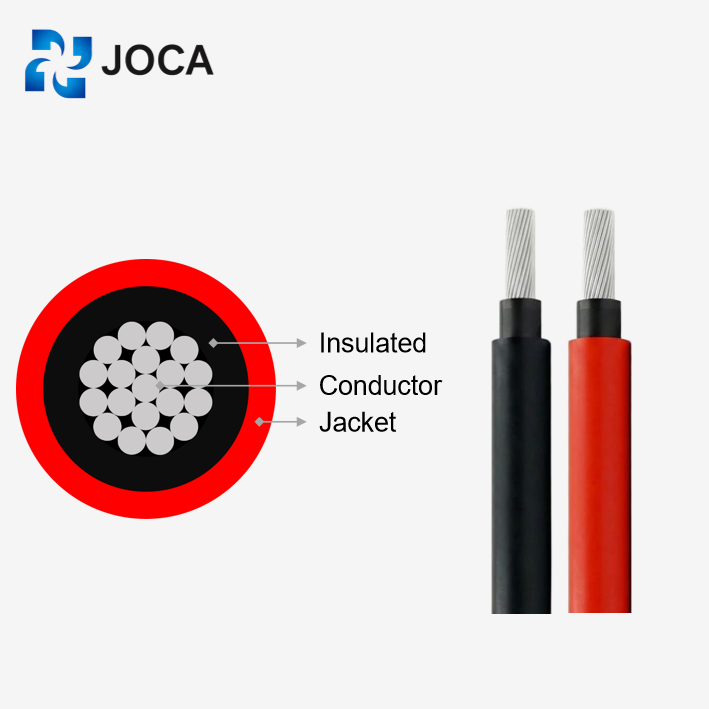

Spezifikation des EN50618 UL4703-Doppelzertifikats
| Kabelkonstruktion | |
|---|---|
| Leiter | Kupferkonserven der Klasse 5 gemäß EN 60228 und IEC 60228 |
| Isolierung | Halogenfreies elektronenstrahlvernetztes Polyolefin-Copolymer (XLPO) |
| Außenmantel | Halogenfreies elektronenstrahlvernetztes Polyolefin-Copolymer (XLPO), flammhemmende Verbindung |
| Mantelfarbe | Schwarz/Rot |
| Nennspannung | UO/U 600/1000 V (AC), 1500 V (DC) |
| Prüfspannung | AC 6500 v, 50 HZ, 10 Min. (20±0,5°C) oder DC 15000 v, 10 Min. (20±0,5°C) ohne Unterbrechung |
| Temperaturbewertung | Arbeitstemperatur -40°C +90°C, maximale Leitertemperatur 120°C (20000 H) |
| Lebensdauer | Erwartete Lebensdauer 25 Jahre |
| Biegeradius | 5 D (D: Kabeldurchmesser) |
| Feuerbeständige Leistung | EN 60332-1-2 |
| Rauchemission | Basierend auf UNE-EN 60754-2 und IEC 60754-2. |
| Europäische CPR | Cca, gemäß En 50575 |
| Wasserleistung | Ad8 |
| Wetterbeständigkeit/UV-Beständigkeit | EN 50289-4-17/ENISO4892 |
| Halogenbestimmung | EN 50525 |
| Zertifizierung | TUV/UL//IEC/CE/RoHS |
Abmessungen/Parameter
| Konstruktion (n×mm2) | Leiterbau (n x mm) | Isolierung Normale Dicke (mm) | Scheide Normale Dicke (mm) | Außendurchmesser (mm) | Maximaler Gleichstromwiderstand des Leiters bei 20°C (KM) | Min. Isolationsbeständigkeit bei 90°C (90 km/m) | Aktuelle Tragfähigkeit (A) |
|---|---|---|---|---|---|---|---|
| 1x1,5 (16AWG) | 30x0.24 | 0.7 | 0.8 | 4.6 | 13.7 | 0.86 | 30 |
| 1x2,5 (14 AWG) | 49x0.24 | 0.7 | 0.8 | 5 | 8.21 | 0.69 | 41 |
| 1x4,0 (12 AWG) | 56x0.28 | 0.7 | 0.8 | 5.55 | 5.09 | 0.58 | 55 |
| 1x6 (10 AWG) | 78x0.29 | 0.7 | 0.8 | 6.15 | 3.39 | 0.5 | 70 |
| 1x10 (8AWG) | 77x0.39 | 0.7 | 0.8 | 7.4 | 1.95 | 0.42 | 98 |
| 1x16 (6AWG) | 126x0.39 | 0.7 | 0.9 | 8.52 | 1.24 | 0.34 | 132 |
| 1x25 (4AWG) | 189x0..39 | 0.9 | 1 | 10.6 | 0.795 | 0.34 | 176 |
| 1x35 (2AWG) | 276x0.39 | 0.9 | 1.1 | 12.5 | 0.565 | 0.29 | 218 |
| 1x50 (1/0AWG) | 396x0.39 | 1 | 1.2 | 14.2 | 0.393 | 0.27 | 280 |
Zertifizierungen von EN50618 UL4703 Doppelzertifikat-Solarkabel
-
Produktionsprozesse von Photovoltaikdraht
In der JOCA Kabelfabrik gibt es eine High-Tech-Digitalfabrik, die eine fehlerfreie Produktion und Inspektion ermöglicht Diese Kombination verbessert die Produktqualität, indem Fehler, die mit der manuellen Montage einhergehen, eliminiert werden und gleichzeitig die Zuverlässigkeit erhöht Das Unternehmen nutzt moderne Inspektionstechnologien wie digitale Bilderkennung und Lasertests, um eine herausragende Produktqualität für den Versand zu gewährleisten.

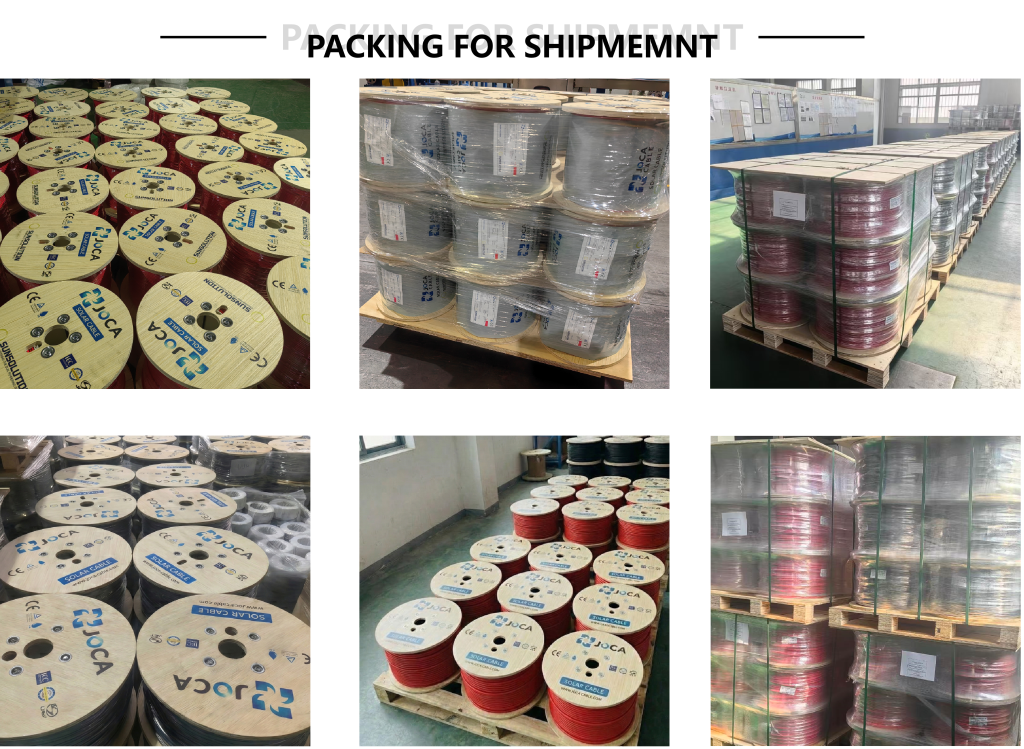

Verpackung für den Versand
Es gibt zahlreiche Verpackungstechniken, mit denen unterschiedliche Transportanforderungen erfüllt werden können.
| Verpackungsbilder | Verpackungsmethode | Qty/palette (Stk) | Meter/palette (M) | GW/palette (KGS) | Palettengröße (m) | Palette/20GP | Meter/20 GP |
|---|---|---|---|---|---|---|---|
 | 100 M/ROLLE | 4 mm²-176 Stück | 4 mm²-17600 m | 4 mm²-1144 kg | 1,12 x 1,12 x 1,12 m | 20 | 4 mm²-352000 m |
| 6 mm²-160 Stück | 6 mm²-16000 m | 6 mm²-1360 kg | 6 mm²-320000 m | ||||
| 200 M/ROLLE | 4 mm²-90 Stück | 4 mm²-18000 m | 4 mm²-1170 kg | 1,12 x 1,12 x 1,12 m | 20 | 4 mm²-360000m |
| 6 mm²-81 Stück | 6 mm²-16200 m | 6 mm²-1377 kg | 6 mm²-324000 m | ||||
 | 100 m/plastische Trommel | 4 mm²-125 Stück | 4 mm²-12500 m | 4 mm²-850 kg | 1,12 x 1,12 x 1,12 m | 20 | 4 mm²-250000m |
| 6 mm²-100 Stück | 6 mm²-10000 m | 6 mm²-900 kg | 6 mm²-200000m | ||||
 | 500 m/Holztrommel | 4 mm²-27 Stück | 4 mm²-13500 m | 4 mm²-1197 kg | 1.12x1.12x1.12 | 20 | 4 mm²-270000m |
| 6 mm²-27 Stück | 6 mm²-13500 m | 6 mm²-930 kg | 6 mm²-270000m | ||||
| 1000 M/Holz Trommel | 4 mm²-12 Stück | 4 mm²-12000 m | 4 mm²-830 kg | 1.12x1.12x1.12 | 20 | 4 mm²-240000m |
| 6 mm²-12 Stück | 6 mm²-12000 m | 6 mm²-1070 kg | 6 mm²-240000m |
Haben Sie noch mehr Fragen?
F: Was macht das TÜV DC1500V EN 50618 UL4703 Double Certificate Solar Cable einzigartig?
A: Das Solarkabel zeichnet sich dadurch aus, dass es doppelt zertifiziert ist (TUV DC1500V und EN 50618 UL4703) für hohe Sicherheits- und Leistungsstandards in Solar-PV-Anlagen. Daher kann man sich darauf verlassen, dass es mit Hochspannungs-DC1500V-Anwendungen unter strengen Qualitätsanforderungen verschiedener Regeln für den Einsatz in Photovoltaik-Erzeugungsanlagen verwendet werden kann.
F: Wie kommt die Norm EN 50618 der Leistung von Solarkabeln zugute?
A: Diese Norm beschreibt ausdrücklich Anforderungen an Solarkabel, die für den Einsatz in Photovoltaikanlagen bestimmt sind, und betont deren Widerstandsfähigkeit gegenüber rauen Wetterbedingungen, UV-Beständigkeit und Schutz vor Gleichstromeffekten (DC). Eine solche Spezifikation ermöglicht die kontinuierliche Übertragung elektrischer Energie unter extremen Umgebungsbedingungen, ohne dass es zu Auswirkungen auf die elektrische Integrität oder persönliche Sicherheitsrisiken kommt.
F: Kann das TÜV-zertifizierte Solarkabel sowohl für AC- als auch für DC-Anwendungen verwendet werden?
A: Ja, dieses TÜV-zertifizierte Solarkabel, das für die Systemanforderungen für Gleichstromschaltungen (DC) bis zu 1500 Volt speziell im Bereich Photovoltaik (PV) ausgelegt ist, kann auch in Wechselstromnetzen (AC) Verwendung finden, sofern dies durch seine Spezifikationen zulässig ist Daher muss es aufgrund seiner starken Bauweise verschiedene Elektroinstallationsszenarien angemessen bedienen.
F: Warum ist es wichtig, ein Solarkabel mit UV- und Ozonbeständigkeit zu wählen?
A: Isoliermaterialien wie diese reißen und werden viskos oder schmelzen, wenn sie zähen Sonnenstrahlen sowie Ozon ausgesetzt werden, die Teil von Außenelementen sind, die Photovoltaikkabel weitgehend beeinflussen. Daher wäre ein ultraviolettes und ozonbeständiges Solarkabel wie das TUV-zertifizierte DC1500V EN 50618-Solarkabel eine gute Wahl, das lange genug hält und dadurch das Sicherheitsniveau und den kontinuierlichen Betrieb während der gesamten Lebensdauer des PV-Projekts erhöht.
F: Wie trägt die vernetzte Isolierung zur Leistung des Solarkabels bei?
A: Bei Solarkabeln ist die vernetzte Isolierung eines ihrer Merkmale, die es ihnen ermöglichen, hohen Temperaturen und Drücken sowie anderen Bedingungen wie UV-Licht und Feuchtigkeit standzuhalten. Diese Art der Isolierung schmilzt oder fließt bei hohen Temperaturen und sorgt so für die Aufrechterhaltung der Integrität und Sicherheit des Kabels in Solarstromanlagen.
F: Kann das TÜV DC1500V EN 50618 UL4703-Solarkabel in Solarstromanlagen für Privathaushalte verwendet werden?
A: Ja. Es handelt sich um ein Solarkabel, das für verschiedene PV-Anwendungen hergestellt wurde, beispielsweise für Solarstromanlagen für Privathaushalte. Die Zertifikate und der Aufbau des Kabels machen es sowohl sicher als auch effizient bei der Energieübertragung von Photovoltaikmodulen auf Wechselrichter in Hausinstallationen.
F: Was ist daran bedeutsam, einen Aluminiumstrang auf einem Solarkabel aufbauen zu lassen?
A: Aluminiumstränge Konstruktion in Solarkabeln bietet eine gute Kombination aus Haltbarkeit, Flexibilität und elektrischer Leitfähigkeit Dies macht es leichter, einfacher zu installieren, weniger kostspielig als reine Kupferkabel, während dennoch eine effiziente Leistungsübertragbarkeit, Korrosionsbeständigkeit und mechanische Festigkeit vor allem im Freien in rauen Umgebungen gewährleistet.
F: Wo finde ich aktuelle Neuigkeiten und Änderungen zu den Standards für Solarkabel?
A: Um über die jüngsten Entwicklungen in Bezug auf Vorschriften für Solarkabel sowie andere Komponenten einer Photovoltaikanlage auf dem Laufenden zu bleiben, könnte man Branchenpublikationen abonnieren, bestimmten Regulierungsbehörden folgen, einschließlich Zertifizierungsinstitutionen wie TÜV und UL, an Online-Foren teilnehmen, die sich auf diesen Bereich beziehen. Höchstwahrscheinlich werden sogar die Websites von Herstellern/Händlern relevante Aktualisierungen/Informationen über ihre Newsletter enthalten.
