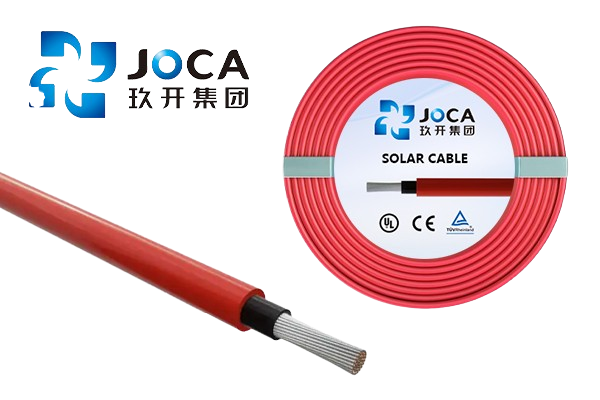

TUV DC1500V EN 50618 H1Z2Z2-K Europäische Norm Einkern-Solarkabel
Europäisches Standard-Solarkabel (DC1500V EN 50618 H1Z2Z2-K) vom chinesischen Hersteller - JOCA.
- Wird auf Boden-/Dach-/Schwimm-PV-Kraftwerke angewendet
- TUV/UL/IEC/CE/Ad8/CPR-zertifiziert und 25 Jahre lebenslang
- Geeignet für raue Innen- und Außenumgebungen nach Elektronenbestrahlung
- Kompatibel mit allen wichtigen Solaranschlüssen
- Lieferung in 7 Tagen innerhalb von 200 km.
- Schnelle Musterverarbeitung mit maßgeschneiderten Lösungen
- Hochwertige Materialien
- Erschwingliche Preisoptionen
- Globale Lieferung
- Für einen besseren Datenschutz ist darauf zu achten, dass alle Uploads sicher sind
Sparen Sie durchschnittlich mindestens 30%
-
Produktbeschreibung
H1Z2Z2 K Solarkabel: Produktbeschreibung und Spezifikationen
H1Z2Z2 K Solarkabel Flexible und harte Möglichkeit ist, Photovoltaik-Solaranlagen zu verbinden Es ist von TÜV, UL, IEC und CE zertifiziert, was darauf hinweist, dass es die globalen Qualitätsstandards erfüllt Als eine findet dieses Kabel seine Anwendung in verschiedenen Aspekten von Solarstrom Wie Großstationen und Dachinstallationen mit unterschiedlichen Anforderungen der Industrie Dieses Kabel funktioniert perfekt, wenn raue Bedingungen wie Dächer, Wüsten und Küstengebiete herrschen, um sicherzustellen, dass die Verbindungen über lange Zeiträume stabil sind, um die Sicherheit der PV-Anlage zu gewährleisten Mit diesem Solarkabel können Sie Betriebskosten und Ausfallraten senken. Entscheiden Sie sich für kostengünstige und sichere PV-Installationen, die Rentabilität in zukünftige Lebenszyklen bringen.
-
Vorteile
DC1500V EN 50618 H1Z2Z2-K Solarkabel nach europäischem Standard: Vorteile und Merkmale
a. Elektronenstrahlvernetzte Materialien
b. UV, Ozon - und Hydrolysebeständig
c. Nicht schmelzen oder nicht fließend bei hohen Temperaturen
d. Ausgezeichnete Flexibilität bei niedrigen Temperaturen
e. Extrem lange Lebensdauer > 25 Jahre bei 90 °C
f. Kompatibel mit allen häufig verwendeten Steckverbindern
Spezifikation des H1Z2Z2-K-Solarkabels
| Kabelkonstruktion | |
|---|---|
| Leiter | Kupferkonserven der Klasse 5 gemäß EN 60228 und IEC 60228 |
| Isolierung | Halogenfreies elektronenstrahlvernetztes Polyolefin-Copolymer (XLPO) |
| Außenmantel | Halogenfreies elektronenstrahlvernetztes Polyolefin-Copolymer (XLPO), flammhemmende Verbindung |
| Mantelfarbe | Schwarz/Rot |
| Nennspannung | UO/U 600/1000 V (AC), 1500 V (DC) |
| Prüfspannung | AC 6500 v, 50 HZ, 10 Min. (20±0,5°C) oder DC 15000 v, 10 Min. (20±0,5°C) ohne Unterbrechung |
| Temperaturbewertung | Arbeitstemperatur -40°C +90°C, maximale Leitertemperatur 120°C (20000 H) |
| Lebensdauer | Erwartete Lebensdauer 25 Jahre |
| Biegeradius | 5 D (D: Kabeldurchmesser) |
| Feuerbeständige Leistung | EN 60332-1-2 |
| Rauchemission | Basierend auf UNE-EN 60754-2 und IEC 60754-2. |
| Europäische CPR | Cca, gemäß En 50575 |
| Wasserleistung | Ad8 |
| Wetterbeständigkeit/UV-Beständigkeit | EN 50289-4-17/ENISO4892 |
| Halogenbestimmung | EN 50525 |
| Zertifizierung | TUV/UL//IEC/CE/RoHS |
Abmessungen/Parameter
| Spezifikation (mm²) | Leiterbau (n x mm) | Isolierung Normale Dicke (mm) | Scheide Normale Dicke (mm) | Außendurchmesser (mm) | Maximaler Gleichstromwiderstand des Leiters bei 20°C (KM) | Min. Isolationsbeständigkeit bei 90°C (90 km/m) | Aktuelle Tragfähigkeit (A) |
|---|---|---|---|---|---|---|---|
| 1×1.5 (16AWG) | 30x0.24 | 0.7 | 0.8 | 4.6 | 13.7 | 0.86 | 30 |
| 1×2.5 (14AWG) | 49x0.24 | 0.7 | 0.8 | 5 | 8.21 | 0.69 | 41 |
| 1×4.0 (12AWG) | 56x0.28 | 0.7 | 0.8 | 5.55 | 5.09 | 0.58 | 55 |
| 1×6 (10AWG) | 78x0.29 | 0.7 | 0.8 | 6.15 | 3.39 | 0.5 | 70 |
| 1×10 (8AWG) | 77x0.39 | 0.7 | 0.8 | 7.4 | 1.95 | 0.42 | 98 |
| 1×16 (6AWG) | 126x0.39 | 0.7 | 0.9 | 8.52 | 1.24 | 0.34 | 132 |
| 1x25 (4AWG) | 189x0..39 | 0.9 | 1 | 10.6 | 0.795 | 0.34 | 176 |
| 1x35 (2AWG) | 276x0.39 | 0.9 | 1.1 | 12.5 | 0.565 | 0.29 | 218 |
| 1x50 (1/0AWG) | 600x0.3 | 1 | 1.2 | 14.2 | 0.393 | 0.27 | 280 |
Zertifizierungen von H1Z2Z2-K-Solarkabeln
-
Produktionsprozesse von Photovoltaikdraht
Die JOCA Kabelfabrik mit ihrer fortschrittlichen digitalen Fabrik hat die Produktions - und Inspektionsprozesse gestrafft, diese hochmoderne Einrichtung beseitigt Fehler in der manuellen Montage und verbessert so die Produktzuverlässigkeit Wir versichern Ihnen erstklassige Produkte, da wir Modernität einsetzen, wie digitale Bilderkennung und Laserinspektionen, sowie über umfassende Prüfgeräte verfügen.
Verpackung für den Versand
Verschiedene Verpackungsmethoden sind auf unterschiedliche Transportbedingungen zugeschnitten
| Verpackungsbilder | Verpackungsmethode | Qty/palette (Stk) | Meter/palette (M) | GW/palette (KGS) | Palettengröße (m) | Palette/20GP | Meter/20 GP |
|---|---|---|---|---|---|---|---|
 | 100 M/ROLLE | 4 mm²-176 Stück | 4 mm²-17600 m | 4 mm²-1144 kg | 1,12 x 1,12 x 1,12 m | 20 | 4 mm²-352000 m |
| 6 mm²-160 Stück | 6 mm²-16000 m | 6 mm²-1360 kg | 6 mm²-320000 m | ||||
| 200 M/ROLLE | 4 mm²-90 Stück | 4 mm²-18000 m | 4 mm²-1170 kg | 1,12 x 1,12 x 1,12 m | 20 | 4 mm²-360000m |
| 6 mm²-81 Stück | 6 mm²-16200 m | 6 mm²-1377 kg | 6 mm²-324000 m | ||||
 | 100 m/plastische Trommel | 4 mm²-125 Stück | 4 mm²-12500 m | 4 mm²-850 kg | 1,12 x 1,12 x 1,12 m | 20 | 4 mm²-250000m |
| 6 mm²-100 Stück | 6 mm²-10000 m | 6 mm²-900 kg | 6 mm²-200000m | ||||
 | 500 m/Holztrommel | 4 mm²-27 Stück | 4 mm²-13500 m | 4 mm²-1197 kg | 1.12x1.12x1.12 | 20 | 4 mm²-270000m |
| 6 mm²-27 Stück | 6 mm²-13500 m | 6 mm²-930 kg | 6 mm²-270000m | ||||
| 1000 M/Holz Trommel | 4 mm²-12 Stück | 4 mm²-12000 m | 4 mm²-830 kg | 1.12x1.12x1.12 | 20 | 4 mm²-240000m |
| 6 mm²-12 Stück | 6 mm²-12000 m | 6 mm²-1070 kg | 6 mm²-240000m |
Haben Sie noch mehr Fragen?
F: Was ist ein TÜV DC1500V EN 50618 H1Z2Z2-K Solarkabel nach europäischem Standard?
A: Das TÜV DC1500V EN 50618 H1Z2Z2-K European Standard Solar Cable ist eine spezielle Art von Stromkabel für den Einsatz in Photovoltaikanlagen. Es hält sich an strenge Solarsystemstandards wie Hochspannung (DC1500V), Flexibilität und Haltbarkeit, wie vom TÜV gefordert und richtet sich an die Norm EN 50618. Normalerweise verbindet es Solarmodule mit Wechselrichtern oder verbindet einige Panels miteinander, wodurch eine effiziente und sichere photovoltaische Energieübertragung ermöglicht wird.
F: Warum ist die TÜV-Zertifizierung für H1Z2Z2-K-Solarkabel wichtig?
A: Die Bedeutung der TÜV-Zertifizierung in H1Z2Z2-K-Solarkabeln kann daher nicht genug betont werden, da sie garantiert, dass dieses Produkt die höchsten Qualitäts- und Sicherheitsstandards erfüllt, die für PV-Stromversorgungsanlagen angegeben sind. TÜV ist eine international anerkannte Prüf- und Zertifizierungsstelle, die sicherstellt, dass Produkte sowohl europäischen als auch internationalen Standards entsprechen. Beispielsweise wird ein Kabel mit TÜV-Zertifikat umfangreichen Tests unter anderem auf Parameter wie Spannung, Strombelastbarkeit, UV-Beständigkeit und Temperaturbeständigkeit unterzogen, um sicherzustellen, dass es sicher im Freien verwendet werden kann über längere Zeiträume in einer PV-Station, ohne auszufallen oder Gefahren zu verursachen.
F: Warum ist H1Z2Z2-K eine gute Wahl für Hochspannungsanwendungen?
A: H1Z2Z2-K THCPLH (Photovoltaik) Kabel sind speziell für die Bewältigung von bis zu 1500 V Strom in PV-Anlagen konzipiert; daher wurde es als eines der führenden Materialien für den Einsatz in Hochspannungsanwendungen mit Solarstromerzeugungsanlagen ausgewählt Daher besteht die Struktur dieser Art von Stromdrähten aus Kupferkernen, die gute Leitfähigkeitsqualitäten, starke Isolationsschichten, die gegen hohe Gleichstromspannungsniveaus beständig sind, und dicke Abdeckungen, die mechanischen Schutz gegen externe Modi bieten Diese Konstruktion reduziert Übertragungsverluste und eignet sich daher ideal für Verbundanlagen, die unter anderem große Entfernungen erfordern, wie z. B. zwischen Übertragungsleitungen und Lasten innerhalb großer Solarenergieanwendungen.
F: Wie tragen Produzenten aus China zur weltweiten Versorgung mit H1Z2Z2-K-Solarkabeln bei?
A: Wenn es um China geht, spielen Lieferanten eine entscheidende Rolle bei der Erleichterung des weltweiten Vertriebs von H1Z2Z2-K-Solarkabeln. Chinesische Hersteller wie die in Wuxi ansässigen können erstklassige Solarkabel nach internationalen Standards wie der TÜV-Zertifizierung und der Norm EN 50618 herstellen. Zu diesem Zweck sind sie hinsichtlich der Preisgestaltung sowie des Qualitäts- und Innovationsengagements, das sie zu wichtigen Lieferanten von H1Z2Z2-K-Solarkabeln für Solarenergieprojekte weltweit macht, äußerst wettbewerbsfähig.
F: Was sind die Hauptvorteile der Verwendung von H1Z2Z2-K-Solarkabeln für Photovoltaikanlagen?
A: Zu den Hauptvorteilen des Einsatzes von H1Z2Z2-K-Solarkabeln für Photovoltaikanlagen gehören ein hoher elektrischer Wirkungsgrad, eine extreme Beständigkeit gegen UV-Licht und andere Wetterbedingungen sowie die Einhaltung globaler Sicherheitsstandards. Die herausragende Festigkeit und Flexibilität dieser Kabel erleichtern die Installation beim Anschluss zwischen Photovoltaikmodulen, Wechselrichtern und dem Netz. Diese Träger ermöglichen aufgrund ihrer hochwertigen Materialien und Konstruktion eine bessere Stromübertragung, was letztendlich die Effizienz und Lebensdauer einer bestimmten Solarstromanlage erhöht.
F: Können H1Z2Z2-K-Solarkabel in verschiedenen Größen und Farben gefunden werden?
A: Ja, H1Z2Z2-K Kabel gibt es in verschiedenen Größen und Farben, um den spezifischen Bedürfnissen verschiedener Photovoltaikanlagen gerecht zu werden Die Größe des Kabels variiert je nach Querschnittsfläche, die von klein bis groß reicht, um den unterschiedlichen Stromkapazitäten des Systems gerecht zu werden Typischerweise sind die häufigsten Farben Schwarz und Rot, die auf positive bzw. negative Verbindungen in einer Solarstromanlage hinweisen. Daher bieten diese Variationen Raum für anpassbare und effiziente Installationseinstellungen, die den individuellen Anforderungen jedes Photovoltaikprojekts gerecht werden.
