Eine ausführliche Anleitung zum Service Entrance Cable (SE Cable)

Service Entrance Cable, auch bekannt als SE-Kabel, ist ein wichtiger Teil der Stromverteilung. Es ist der Hauptweg, über den Strom in ein Gebäude gelangt. Kenntnisse über die Spezifikationen, Verwendung und Installationsmethoden von SE-Kabeln sind für Elektrofachleute, Bauunternehmer und sogar Immobilieneigentümer von entscheidender Bedeutung. Dieses Handbuch soll SE-Kabel umfassend erläutern. Es behandelt die Typen und Funktionen, die Sie vor der Installation kennen müssen, und berücksichtigt alle Größenüberlegungen basierend auf Vorschriften und bewährten Methoden bei der Installation. Am Ende dieses Handbuchs sollten die Leser verstehen, warum diese Kabel in elektrischen Systemen wichtig sind und was bei Auswahl und Installation beachtet werden sollte, damit die Infrastruktur ihren Zweck zuverlässig erfüllen kann.

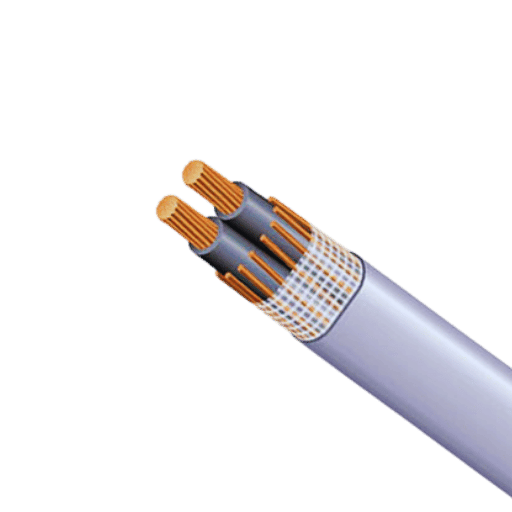

Was ist ein Service Entrance Cable (SE) und welche Typen gibt es?

SE-Kabel und seine Verwendung verstehen

Service Entrance Cable (SE-Kabel) ist ein Kabel, das speziell für die Übertragung von elektrischem Strom vom Versorgungsnetz zum elektrischen System eines Gebäudes hergestellt wird. Es wird in Wohn-, Geschäfts- und Industrieumgebungen verwendet. Je nach Umgebungsbedingungen kann dieses Kabel über und unter der Erde installiert werden, was es zuverlässig macht. Es besteht hauptsächlich aus zwei Typen, SEU (Service Entrance, Underground) und SER (Service Entrance, Round), die sich durch ihre Konstruktions- und Anwendungsunterschiede auszeichnen. Dieser Kabeltyp gewährleistet eine sichere und effiziente Stromlieferung. Daher müssen sie bestimmte elektrische Vorschriften und Standards erfüllen, um nicht nur gut zu funktionieren, sondern auch während des Betriebs sicher zu bleiben.

Unterschied zwischen SEU- und SER-Kabeln

Mit der Konstruktion und Verwendung von Service Entrance Underground (SEU)- und Service Entrance Round (SER)-Kabeln werden besondere Ziele erreicht. Der Grund dafür ist, dass SEU-Kabel eine flache Form haben, was sie für unterirdische Anwendungen geeignet macht, da sie eine hohe Beständigkeit gegen Feuchtigkeit und physische Schäden aufweisen, die durch eine starke Isolierung gegen diese Arten von Bedrohungen verursacht werden. SER-Drähte hingegen haben eine runde Form und werden hauptsächlich für Überkopfinstallationen verwendet. Daher können sie aufgrund ihrer Flexibilität während der Befestigung leicht in verschiedenen Positionen installiert werden. Dennoch werden bei jedem Typ Sicherheitsnormen strikt eingehalten, da alle bestimmte elektrische Vorschriften erfüllen müssen, um Sicherheitsmaßnahmen während der Arbeit an ihnen zu gewährleisten und danach eine zuverlässige Leistung zu bieten. Es wird jedoch empfohlen, entweder SEUs oder SERs auszuwählen, je nachdem, wo sie installiert werden und welchem ​​Zweck sie dienen.

Gängige Typen von Service-Eingangskabeln

Es stehen mehrere Typen von Service-Eingangskabeln zur Verfügung, die den unterschiedlichen Installationsanforderungen und Umgebungsbedingungen gerecht werden. Nachfolgend finden Sie einige gängige Beispiele:

Unterirdisches Service-Eingangskabel (SEU)

• Design: Es besteht aus mehreren isolierten Leitern aus robustem Material, meist in flacher Form.
• Anwendung: Wird meist unterhalb der Oberflächenebene installiert, wo ein höheres Risiko für das Eindringen von Feuchtigkeit sowie für physische Schäden durch äußere Einflüsse besteht.
• Rating: Im Allgemeinen bis zu 600 V verträglich.

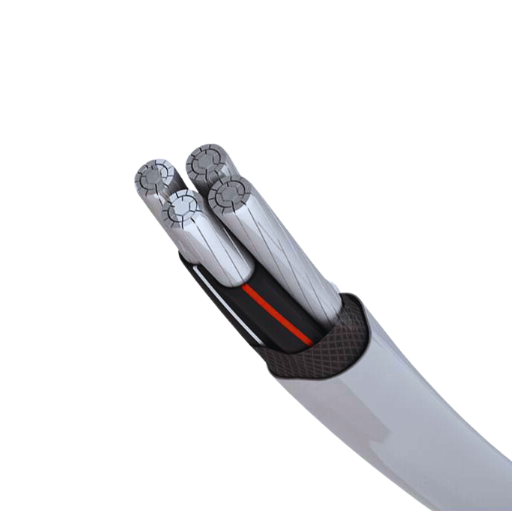

Service Entrance Round (SER)-Kabel

• Design: Besteht aus runden Leitern, die von einer thermoplastischen Ummantelung umschlossen sind, die Flexibilität und zusätzliche Isolierung bietet.
• Anwendung: Wird häufig für Freileitungsanschlüsse eingesetzt, da es bei der Installation leicht manövriert und entsprechend den Anforderungen vor Ort angepasst werden kann.
• Rating: Auch für den Betrieb bei Spannungen von nicht mehr als 600 Volt ausgelegt, geeignet für verschiedene private oder gewerbliche Anwendungen.

Typ NM-B (nichtmetallisch ummanteltes Kabel)

• Design: Dieses Kabel verfügt über eine Kunststoffummantelung, die isolierte Leiter umschließt. Dadurch ist es leichter als andere, nur für den Innenbereich erhältliche Optionen.
• Anwendung: Wird hauptsächlich in trockenen Gebieten verwendet, nicht empfohlen, wenn eine direkte Vergrabung erforderlich ist.
• Rating: Normalerweise mit 600 V ausgelegt, was sowohl für leichte gewerbliche als auch für private Installationen geeignet ist.

Typ UF (Untergrund-Zuleitungskabel)

• Design: Ähnliche Konstruktionsmerkmale wie NM-B, jedoch wurden robustere Abdeckmaterialien verwendet, sodass sie widerstandsfähiger gegen Feuchtigkeitsangriffe aus unterirdischen Quellen wie feuchter Erde oder nassem Beton usw. sind.
• Anwendung: Geeignet für Situationen, in denen keine Leitungen installiert werden können und stattdessen eine direkte Verlegung erfolgt. Sie dienen als unterirdische Zuleitung zwischen zwei Punkten wie z. B. Hauptverteiler, Unterverteiler usw.
• Rating: Hält 600 Volt aus und bietet im Vergleich zu den oben genannten Typen einen besseren Schutz vor Umweltgefahren. Alle diese Hausanschlusskabel spielen in elektrischen Systemen eine entscheidende Rolle. Daher ist es wichtig, je nach Sicherheitsanforderungen, Einhaltung von Normen und gewünschtem Leistungsniveau das richtige Kabel auszuwählen.

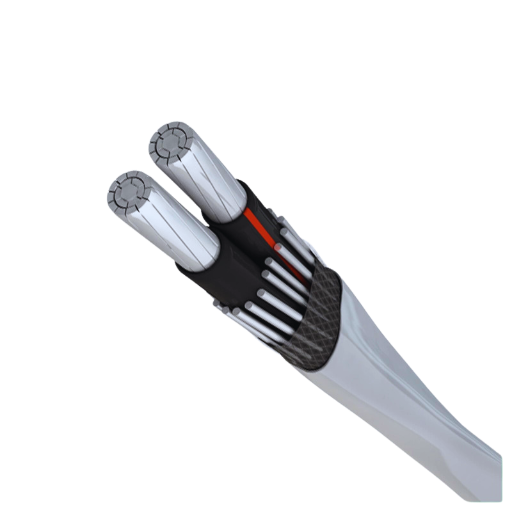

Wie wählt man das richtige Service-Eingangskabel aus?

Zu berücksichtigende Faktoren bei der Auswahl von SE-Kabeln

1. Spannungswert: Um die Systemanforderungen zu erfüllen, stellen Sie sicher, dass das Kabel für mindestens 600 V ausgelegt ist.
2. Anwendungsumgebung: Es ist wichtig zu wissen, ob der Installationsort trocken, im Boden oder nass ist. Je nachdem, ob es sich um NM-B-, UF- oder SER-Kabel handelt, müssen wir uns entscheiden.
3. Installations-Methode: Der geeignete Kabeltyp kann unter Berücksichtigung der Frage ausgewählt werden, ob das Kabel über Kopf, unter der Erde oder in Wänden installiert werden soll.
4. Flexibilitätsanforderung: Die Flexibilität der Kabelbedarf muss beurteilt werden, insbesondere bei Überkopfinstallationen, bei denen ein SER-Kabel erforderlich sein kann.
5. Einhaltung Gesetzlicher Vorschriften: Stellen Sie sicher, dass die ausgewählten Kabel den Sicherheits- und Leistungsstandards der örtlichen Behörden entsprechen.

Vergleich von Aluminium-SE-Kabel und Kupfer-SE-Kabel

Bei der Auswahl von Service Entrance (SE)-Kabeln ist die Unterscheidung zwischen Aluminium und Kupfer wichtig, da jedes Metall seine Vor- und Nachteile hat.

1. Leitfähigkeit: Im Vergleich zu Aluminium weist Kupfer bessere Leitfähigkeitseigenschaften auf. Daher kann die gleiche elektrische Last über Kabel mit kleinerem Querschnitt übertragen werden. Dies kann Materialkosten sparen, wenn für ein Projekt umfangreiche Verkabelung erforderlich ist.
2. Gewicht: Aluminiumdrähte sind viel leichter als Kupferdrähte, was die Handhabung und Installation erleichtert, insbesondere bei Überkopfinstallationen. Dieser Vorteil kann die Arbeitskosten bei der Installation senken.
3. Korrosionsbeständigkeit: Kupfer ist korrosionsbeständiger, kann aber bei Kontakt mit bestimmten Metallen galvanische Korrosion erleiden. Aluminium hingegen weist eine geringe Leitfähigkeit auf, obwohl dieser Nachteil durch die Bildung einer schützenden Oxidschicht ausgeglichen wird, die weitere Korrosion unter den meisten atmosphärischen Bedingungen verhindert.
4. Kosten: Generell sind Aluminiumdrähte beim Kauf günstiger als entsprechende Kupferdrähte. Betrachtet man jedoch die Leistung im Laufe der Zeit und die Leitfähigkeit, können durch die Verwendung von Kupfer anstelle von Aluminium langfristig Betriebskosten eingespart werden.
5. Strombelastbarkeit: Bei Anwendungen, die höhere Stromstärken erfordern, weisen Kupferkabel eine höhere Strombelastbarkeit auf als Kabel aus Aluminium gleicher Stärke und sind daher in solchen Fällen vorzuziehen.

Zusammenfassend lässt sich sagen, dass die Entscheidung für ein Aluminium- oder ein Kupfer-SE-Kabel hauptsächlich von den individuellen Projektanforderungen im Hinblick auf Budgetgrenzen sowie Installationsumgebung und die im Laufe der Zeit erforderliche elektrische Leistung abhängt.

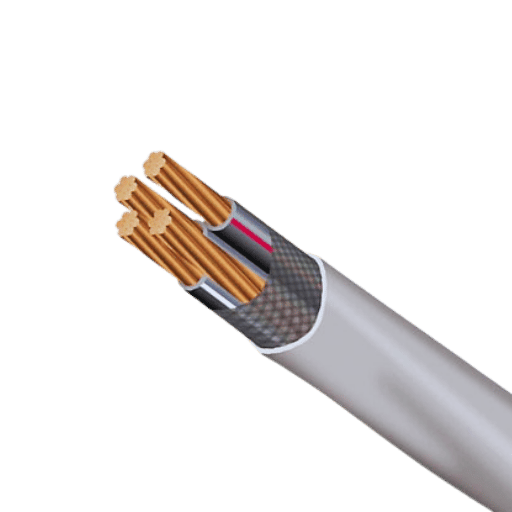

Installationsrichtlinien für Service-Eingangskabel

Schritte zur ordnungsgemäßen Installation des SE-Kabels

1. Entwerfen Sie das Layout: Halten Sie sich bei der Wahl des Kabelverlaufs an die örtlichen Elektrovorschriften und berücksichtigen Sie die erforderliche Kabellänge.
2. Messen und schneiden: Messen Sie genau, wie lang das SE-Kabel sein muss, und schneiden Sie es anschließend so zu, dass keine ausgefransten Enden entstehen.
3. Isolierung entfernen: Entfernen Sie die Isolierung von den Enden eines Kabels, ohne die darin enthaltenen Leiter zu beschädigen.
4. Masse verbinden: Schließen Sie die Erdung gemäß den Vorschriften in Ihrer Region an.
5. Sichere Verbindungen: Verwenden Sie geeignete Verbindungselemente, die zwischen Servicepanel und Stromzähler stets fest sitzen, um eine sichere Verbindung zu gewährleisten.
6. Installationsunterstützung: Sorgen Sie für die Unterstützung aller Komponenten durch die Verwendung geeigneter Halterungen, die nicht nur für Zugentlastung sorgen, sondern während des gesamten Installationsvorgangs auch die Codeanforderungen erfüllen.
7. Tests durchführen: Überprüfen Sie während der Testphase alle Verbindungen und die verwendete Ausrüstung gründlich, bevor Sie das System einschalten.
8. Dokumentation: Notieren Sie die durchgeführten Messungen und hergestellten Verbindungen für zukünftige Wartungszwecke.

NEC-Codeanforderungen für die SE-Installation

Der National Electrical Code (NEC) legt Regeln fest, die bei der Installation von Service Entrance (SE)-Kabeln befolgt werden müssen, um keine Sicherheitsnormen oder Vorschriften zu verletzen. Ein Beispiel ist Artikel 230 des NEC, der besagt, dass SE-Kabel eine angemessene Nennspannung aufweisen müssen und während der Installation vor physischen Schäden geschützt werden sollten. Ein weiterer erwähnenswerter Punkt ist die maximale Strombelastbarkeit der Leiter; sie darf die in Tabelle 310.15(B)(16) des NEC angegebenen Werte nicht überschreiten, da diese Tabelle Faktoren wie die Umgebungstemperatur, die für die Leiter verwendete Isolierungsart und die Größe dieser Leiter berücksichtigt. Anforderungen an die Erdung finden Sie in Artikel 250 des NEC, der besagt, dass Service Entrance-Geräte ordnungsgemäß geerdet werden müssen, um die Wahrscheinlichkeit elektrischer Fehler zu minimieren. Beachten Sie bei Installationsarbeiten immer die neueste Ausgabe des National Electrical Code mit lokalen Änderungen, um die vollständige Einhaltung aller geltenden Gesetze und Vorschriften sicherzustellen.

Sicherheitstipps zum Umgang mit SE-Kabeln

1. Verwenden Sie persönliche Schutzausrüstung (PSA): Verwenden Sie beim Arbeiten mit SE-Kabeln immer die richtige persönliche Schutzausrüstung wie Gummihandschuhe, Schutzbrillen und Schutzhelme, um Stromunfälle und körperliche Verletzungen zu vermeiden.
2. Stromkreise stromlos machen: Stellen Sie vor der Arbeit an einem SE-Kabel sicher, dass der Stromkreis ausgeschaltet und gesperrt ist.
3. Kabel auf Beschädigungen prüfen: Überprüfen Sie sie vor der Installation sorgfältig auf Anzeichen von Verschleiß, Beschädigungen oder Mängel. Verwenden Sie sie nicht, wenn sie beschädigt sind, da dies gefährlich sein kann.
4. Halten Sie die erforderlichen Abstände ein: Befolgen Sie beim Installieren von Service-Eingangskabeln die Empfehlungen des NEC zu Sicherheitsabständen zu anderen Objekten oder Strukturen, um im Laufe der Zeit keine Schäden durch Unzugänglichkeit oder Verbiegen zu verursachen.
5. Verwenden Sie die richtige Hebetechnik: Vermeiden Sie Überanstrengungen durch das richtige Heben schwerer Gegenstände und verwenden Sie bei Bedarf geeignete Hilfsmittel wie Kräne.
6. Befolgen Sie die Anweisungen des Herstellers: Beachten Sie stets die Herstellerangaben und die Installationshinweise Anleitung für die Handhabung/Installation von Kabeln Typ, unter anderem aus Sicherheitsgründen.

Durch Befolgen dieser Sicherheitstipps können Installateure das Unfallrisiko senken und außerdem bei der Installation die Sicherheitsbestimmungen für Serviceeingangskabel einhalten.

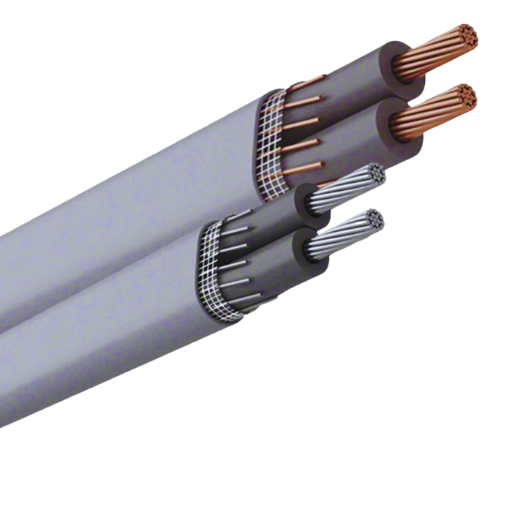

Häufig gestellte Fragen zum Service-Eingangskabel

Was ist die Betriebstemperatur für SE-Kabel?

Die Betriebstemperatur der Service-Eingangskabel ist für Leistung und Lebensdauer von großer Bedeutung. Im Allgemeinen funktionieren sie bei Dauertemperaturen zwischen -40 °F (-40 °C) und 90 °F (32 °C) gut. Diese Temperaturwerte können jedoch je nach verwendetem Isoliermaterial und anderen Umgebungsfaktoren unterschiedlich sein.

Gemäß dem National Electrical Code (NEC) dürfen beispielsweise isolierte Leiter unter normalen Bedingungen keine maximale Leitertemperatur von über 90 °C (194 °F) aufweisen. Umgebungstemperatur, Kabelinstallationsbedingungen und Nennspannung sind einige der Dinge, die bei der Bestimmung der thermischen Leistung eines Kabels berücksichtigt werden müssen.

Wenn Sie SE-Kabel an Orten verwenden möchten, wo sie höherer Hitze als üblich oder rauen Umgebungsbedingungen ausgesetzt sind, ist es sehr wichtig, die Spezifikationen und Anweisungen des Herstellers zu befolgen, wenn Sie eine Überhitzung verhindern und die Verschlechterung verringern, aber auch die Sicherheit und Zuverlässigkeit elektrischer Systeme gewährleisten möchten.

Können SE-Kabel für die direkte Verlegung im Erdreich verwendet werden?

Tatsächlich kann eine direkte Erdverlegung mit Service Entrance (SE)-Kabeln durchgeführt werden, aber nur, wenn es sich um den richtigen Typ handelt. Im Allgemeinen sind diese Kabelarten mit einer Außenhülle ausgestattet, die Korrosion durch Feuchtigkeit und andere im Boden vorhandene Elemente widersteht. Achten Sie beim Verlegen unter der Erde darauf, dass Sie die von Ihrer örtlichen Behörde festgelegten Richtlinien hinsichtlich Tiefe und Schutz vor physischen Schäden einhalten. Überprüfen Sie außerdem, ob das verwendete Kabelmodell alle Anforderungen für die Sicherheit und Konformität bei der direkten Erdverlegung erfüllt.

Wie werden SE-Kabel an Gebäudeleitungen angeschlossen?

Gebäudeleitungen werden mit entsprechenden Anschlusskästen und Verbindungsstücken an Service-Eingangskabel (SE-Kabel) angeschlossen. Normalerweise wird das Isoliermaterial an den einzelnen Leitern dieser Kabel an der Verbindungsstelle entfernt, wodurch neben dem elektrischen Kontakt mit dem Verkabelungssystem eines Gebäudes auch eine robuste mechanische Verbindung ermöglicht wird. In den meisten Fällen, in denen diese Verbindung hergestellt wird, wird ein Haupttrennschalter oder ein Leistungsschalterkasten verwendet, um die Einhaltung der örtlichen Elektrovorschriften sicherzustellen. Es sollten Verbindungsstücke verwendet werden, die sowohl der Leitergröße als auch dem Material entsprechen, damit sie eine zuverlässige Verbindung für den Stromfluss von einem Bereich zum anderen innerhalb eines Stromkreises herstellen können. Ebenso wichtig ist, dass jede Verbindung fest befestigt und ausreichend isoliert ist, um Funkenbildung oder andere Formen von elektrischen Fehlern zu verhindern. Im Allgemeinen muss dies während der Installation richtig und unter Befolgung der Vorschriften erfolgen; andernfalls kann eine sichere Integration des SE-Kabels in die Gebäudeverkabelungssysteme möglicherweise nicht erreicht werden.

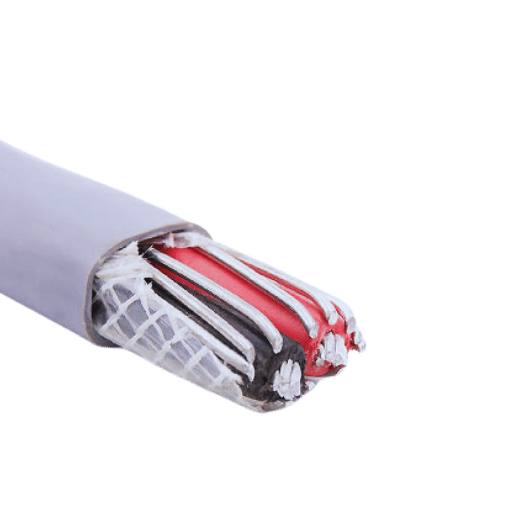

Wartung und Fehlerbehebung des Service-Eingangskabels

So überprüfen Sie SE-Kabel auf Schäden

Um das SE-Kabel auf Schäden zu prüfen, sollten Sie die Ummantelung visuell auf Kerben, Kratzer oder Rost untersuchen. Stellen Sie sicher, dass die Isolierung in einem Stück ist und keine Risse aufweist. Achten Sie auf Anzeichen von Feuchtigkeit, die in das Kabel eindringt, da dies bedeuten kann, dass es beginnt, zu zerfallen. Überprüfen Sie, ob alle Verbindungen sicher und fest sind, da sie andernfalls überhitzen und versagen können. Wenn das Kabel vergraben ist, prüfen Sie, in welcher Art von Boden es liegt, und prüfen Sie, ob es an der Stelle, an der das Kabel in den Boden eintritt/austritt, Bewegungen oder Ablagerungen gegeben hat. Schließlich können Sie mit einem Durchgangsprüfer (Multimeter) prüfen, ob durch jeden Leiter Durchgang besteht, und auch den Widerstand zwischen den Leitern messen, was dabei hilft, Kurzschlüsse oder Unterbrechungen im Kabel zu identifizieren.

Häufige Probleme mit SE-Kabeln und Lösungen

Service-Eingangskabel (SE-Kabel) sind häufig physisch beschädigt, lassen Feuchtigkeit eindringen und haben lose Verbindungen. Zu physischen Schäden zählen Schnitte oder Abschürfungen, die die Isolierung beeinträchtigen und dadurch Kurzschlüsse verursachen können. Dieses Problem kann gelöst werden, indem die betroffenen Teile des Kabels so schnell wie möglich ausgetauscht werden. Eindringende Feuchtigkeit in ein SE-Kabel kann dessen Lebensdauer erheblich verkürzen. Daher sollten alle Eintrittspunkte abgedichtet werden und das Kabel sollte nicht mit stehendem Wasser in Berührung kommen. Wenn es Anzeichen dafür gibt, dass Feuchtigkeit eingedrungen ist, muss die Ursache ermittelt und behoben werden. Außerdem müssen bei Bedarf geeignete Abdichtungsmaßnahmen installiert werden. Schließlich können sich lösende Verbindungen zu höheren Widerstandswerten führen, was zu Überhitzung führt. Daher müssen alle Verbindungen regelmäßig auf festen Sitz überprüft werden. Dazu müssen geeignete Verbindungselemente verwendet und gemäß den Anweisungen des Herstellers zur Sicherung festgezogen werden.

Wann müssen Service-Eingangskabel ausgetauscht werden?

Aus Sicherheitsgründen und für die Zuverlässigkeit des Systems ist es notwendig, Service-Eingangskabel (SE) unter verschiedenen Bedingungen auszutauschen. Ein Austausch sollte grundsätzlich erfolgen, wenn sichtbare physische Schäden wie Schnitte, Kratzer oder Anzeichen von Isolationsfehlern vorliegen, die, wenn sie nicht behoben werden, elektrische Gefahren verursachen können. Eine weitere Situation, in der die Unversehrtheit des Kabels überprüft werden muss, ist, wenn häufig Feuchtigkeit in das Kabel eingedrungen ist. Falls frühere Versuche mit Abdichtungen häufig nicht zum gewünschten Erfolg geführt haben, ist ein Austausch die beste Option. Darüber hinaus weisen Verfärbungen um die Anschlüsse herum sowie seltsame Gerüche von überhitzten Drähten oder Verbindungen auf eine lose Verbindung oder einen internen Fehler hin. Daher sollten sie sofort ausgetauscht werden. Wenn das Kabel bereits 25 Jahre im Einsatz ist, muss es möglicherweise ausgetauscht werden, insbesondere wenn es Anzeichen von Alterung wie Risse oder Nichteinhaltung der aktuellen Vorschriften und Normen in Bezug auf Elektrizität aufweist. Es empfiehlt sich, Service-Eingangskabel regelmäßig zu überprüfen, damit sie ausgetauscht werden können, bevor sie aufgrund proaktiver Maßnahmen während dieser Überprüfungen eine Gefahr für Sicherheit und Leistung darstellen.

Referenzquellen

Wire

Elektrisches Kabel

Elektroverkabelung

Häufig gestellte Fragen (FAQs)

F: Was bedeutet Service Entrance Cable (SE-Kabel)?

A: Dieser Kabeltyp wird von Energieversorgern zu Wohnhäusern verlegt. Er ist für Hochspannung ausgelegt und schirmt die Leiter im Inneren vor Umwelteinflüssen ab.

F: Welche Arten von SE-Kabeln gibt es?

A: SER- und SEU-Kabel bilden die beiden Hauptkategorien von SE-Kabeln. SER-Kabel mit separatem Neutral- und Erdungsleiter werden als Schalttafelzuleitungen verwendet, während SEU-Kabel beides enthalten.

F: Können SE-Kabel für Abzweigstromkreise verwendet werden?

A: Ja, Sie können sie auch für die Abzweigstromkreise und andere Stromversorgungsanforderungen von Wohn- und Geschäftsgebäuden verwenden.

F: Welche Vorteile bietet die Verwendung eines Service-Eingangskabels aus Aluminium?

A: Aluminium-Hausanschlusskabel sind leicht, preiswert und leitfähig und daher eine beliebte Wahl für die Stromanbindung von Energieversorgungsunternehmen an Privathaushalte.

F: Welche verschiedenen Arten von SE-Kabelisolierungen gibt es?

A: Gängige Beispiele sind thermoplastische oder duroplastische Isolierungen auf einer Art Stahlpanzerung, die Korrosion verhindern, die durch viele Materialien verursacht wird, die mit elektrischen Leitungen in Kontakt kommen.

F: Kann ich SE-Kabel als Wohnmobil-Zuleitung verwenden?

A: Absolut, sie können eine sichere Verbindung zwischen mobilen Einfamilienhäuser und deren Energiequellen wie Stromkabel.

F: In welchen Größen sind SE-Kabel erhältlich?

A: Der Bereich liegt zwischen 6 und 4/0 AWG und ist für verschiedene Arten von Elektroprojekten geeignet.

F: Können SE-Kabel unterirdisch verwendet werden?

A:. Bei einigen URD-Kabeln (die Abkürzung steht für Underground Residential Distribution) ist es nicht ungewöhnlich, dass sie unterirdisch eingesetzt werden. Dennoch muss man anhand des spezifischen Bewertungs- oder Zertifizierungssystems bestätigen, dass das Kabel für derartige Anwendungen vorgesehen ist.

F: Welche Rolle spielen der Neutralleiter und der Erdungsleiter in einem Se-Kabel?

Der Neutralleiter stellt die Verbindung zum Energieversorger her, während die Erde einen sicheren Pfad bereitstellt, damit Fehlerströme in einem Se-Kabel zur Erde zurückkehren können.

F: Wo kann ich SE-Kabel kaufen?

A: Beispiele für Elektrofachgeschäfte, in denen Sie SE-Kabel kaufen können, sind Nassau National Cable und Wirenco. Diese Online-Anbieter haben eine große Auswahl an Produkten, die Sie für Ihre verschiedenen Projekte benötigen.
