Wählen Sie die richtige Drahtgröße für Ihr Solarpanelsystem

Die Wahl der richtigen Verkabelung des Solarpanelsystems ist eine kritische, aber häufig ignorierte Überlegung bei der Konstruktion eines Solarpanelsystems Die gewählte Drahtgröße beeinflusst die Effizienz, Sicherheit und Leistung des Solarsystems und erleichtert den reibungslosen Stromfluss von den Solarpaneelen zu den Batterien, Wechselrichtern und anderen Geräten Die Installation eines Drahtes mit einer anderen Messgröße als vorgeschrieben kann zu Stromausfall, Überhitzung und im Extremfall zu Lebensgefahr und zur Solarenergieanlage führen. In diesem Artikel werden die Gründe untersucht, warum Sie der richtigen Auswahl der Drahtgröße mehr Aufmerksamkeit schenken müssen, welche Faktoren Ihre Wahl beeinflussen und wie Sie die für Ihr Design einzigartige Systemanforderung erfüllen können. Optimale Konfiguration Ihrer Energieanlage, sei es Ihr erstes Solarprojekt oder wenn Sie Erfahrung mit einem tiefen Installierer haben.

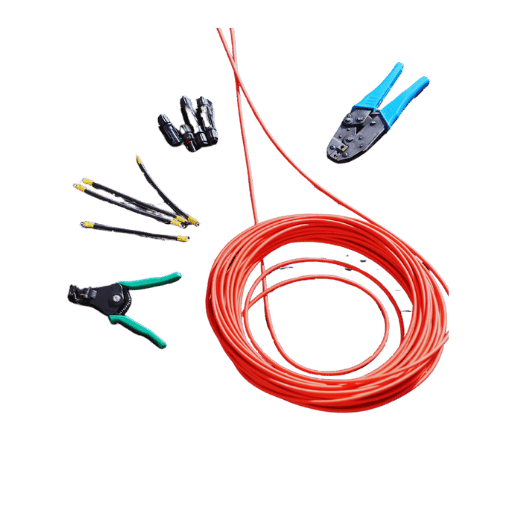

Was ist die Bedeutung von Drahtmessgerät In einem Solarpanel System?

Drahtlehre beeinflusst die Effizienz und Sicherheit des gesamten Solarpanelsystems, was sie zu einer wichtigen Messung macht Die richtige Drahtmanometerauswahl minimiert den Energieverlust während der Übertragung; schmalere Drähte führen tendenziell zu einem größeren Widerstand und einer höheren Verschwendung, was sich nachteilig auf die Energieeffizienz auswirken könnte Überhitzung, die bestimmte Teile beschädigen oder Brandrisiken verursachen kann, wird ebenfalls vermieden Eine richtige Größenauswahl garantiert einen ungehinderten Stromfluss, angesichts der für das System relevanten Parameter, einschließlich Abstand und Leistungsbedarf. Die zuverlässige Leistung und Sicherheit des Systems wird durch eine ordnungsgemäße Drahtdimensionierung aufrechterhalten, die die Systemleistung optimiert.

Verstehen Drahtmessgerät Normen

Drahtmessstandards bezeichnen Methoden zur Messung der Dicke eines Drahtes, die sich direkt auf seine Leitfähigkeit und Stromtragfähigkeit bezieht In den USA wird als das bekannteste das amerikanische Drahtmesssystem (AWG) verwendet.Dieses System besagt, dass eine größere Messzahl einen dünneren Draht darstellt, wohingegen eine kleinere Messzahl einen dickeren Draht anzeigt.20 AWG-Draht ist beispielsweise dünner und trägt weniger Strom als 10 AWG-Draht, der dicker ist und mehr Strom transportieren kann. Wie bei jedem anderen Standard sind diese für die Sicherheit und Zuverlässigkeit aufgrund der Strom- und Abstandsanforderungen in der Elektrotechnik sehr wichtig. Es gibt nützliche Materialien wie Codes oder Richtlinien wie den National Electrical Code (NEC), auf deren Einhaltung man sich immer verlassen sollte.

Auswirkungen von Drahtgröße über Effizienz und Sicherheit

Der Durchmesser eines Drahtes beeinflusst seine elektrische Effizienz und Sicherheit sowohl positiv als auch negativ. Eine niedrige Spurweite bedeutet, dass der Draht dicker ist und somit weniger Widerstand gegen Strom hat. Dies bedeutet, dass bei minimalem Energieverlust effizienter mehr Strom durchläuft. Beispielsweise hat ein Draht mit 10 AWG (American Wire Gauge) einen Widerstand von etwa 10,15 Ohm pro 1.000 Fuß, während ein Draht mit 20 AWG einen viel höheren Widerstand von etwa 1,02 Ohm pro 1.000 Fuß aufweist Der niedrigere Widerstandswert ist ein Merkmal dickerer Drähte. Dünnere haben einen höheren Widerstandswert, was zu einer höheren Wärmeerzeugung führt. Dieser Energieverlust kann bei ordnungsgemäßem Brand gefährdet sein.

Darüber hinaus beeinflusst die Variation der Drahtlehre die Reichweite der Solarpanel und Strom System unter Berücksichtigung des Spannungsabfalls über größere Entfernungen Eine höhere Messzahl bedeutet einen kleineren Drahtdurchmesser Die nachteiligen Auswirkungen auf die Gerätefunktionalität verschlimmern in Szenarien mit hoher Nachfrage alles noch. Beispielsweise wird geschätzt, dass ein 12-AWG-Draht einen Spannungsabfall von 3% bei einer 20-Ampere-Belastung über fünfzig Fuß aufweist, während ein 14-AWG-Draht unter ähnlichen Bedingungen wahrscheinlich diese Grenze überschreitet und möglicherweise empfindliche Motoren und Elektronik gefährdet.

Für betriebliche Effizienz und Sicherheit müssen alle elektrischen Anlagen rechtlichen Rahmenbedingungen wie dem National Electrical Code (NEC) entsprechen Der Geltungsbereich dieser Richtlinien legt die angemessene Größe der Drähte für bestimmte Strombereiche fest, die auf der Geographie und den Umgebungsbedingungen (Temperatur, Art der Isolierung und Leitungen) basieren.Die Einhaltung dieser Standards trägt dazu bei, das Risiko von Gerätestörungen und den funktionalen Energieverbrauch zu minimieren und so langfristig Geld zu sparen.

Wie Spannungsabfall Betrifft Solarpanel Leistung

Wie jedes integrierte System haben Solarpanelsysteme eine Effizienzgrenze und Leistungsbeschränkung, die durch den Spannungsabfall vorgegeben wird Dies wird betrachtet, und da Energie durch die Verkabelung und die Komponenten des Systems verbraucht wird, führt dieser Grundschaltungswiderstand zu Energieverlust, wenn ein erhöhter physischer Abstand zwischen den Solarpaneelen und dem Wechselrichter oder der Last besteht, eskaliert diese Ineffizienz weiter, und die an das System gelieferte Energie nimmt erheblich ab Dieser Energieverlust hat nachteilige Folgen, was letztendlich zu einer verringerten Energieabgabe führt, was sich weiter nachteilig auf die wirtschaftliche Rendite von Investitionen in Solaranlagen auswirkt.

In Standard-Gleichstromsystemen (DC) wird das Halten des Spannungsabfalls innerhalb des 21TP3 T 31TP3 T-Bereichs von den meisten Industriestandards allgemein akzeptiert Zur Veranschaulichung gibt es erhebliche praktische Konsequenzen, selbst eines Spannungsabfalls von 31TP3 T für eine 48 V-Solaranlage, da es sich um eine Reduzierung von etwa 1,44 V pro Zyklus handelt Im Laufe der Zeit werden diese Verluste beträchtlich Allgemein bekannte Kriterien, die den Spannungsabfall beeinflussen, sind Drahtlänge, Querschnittsfläche, Material (Kupfer oder Aluminium) und Systemstrom.

Um Spannungsabfälle zu reduzieren, versuchen Ingenieure, dickere Drähte (untere Spurweite) zu verwenden oder die Kabelläufe so weit wie möglich zu verkürzen. Moderne Solaranlagen nutzen auch fortschrittliche Technologien wie Maximum Power Point Tracking (MPPT), die die Leistung optimieren, wenn auch mit einigen Verlusten. Die Steuerung der Spannungspegel in der Solaranlage ist wichtig, um eine stetige Energieerzeugung zu gewährleisten, und ist besonders wichtig bei Großprojekten, bei denen sich Drahtläufe über erhebliche Entfernungen erstrecken können.

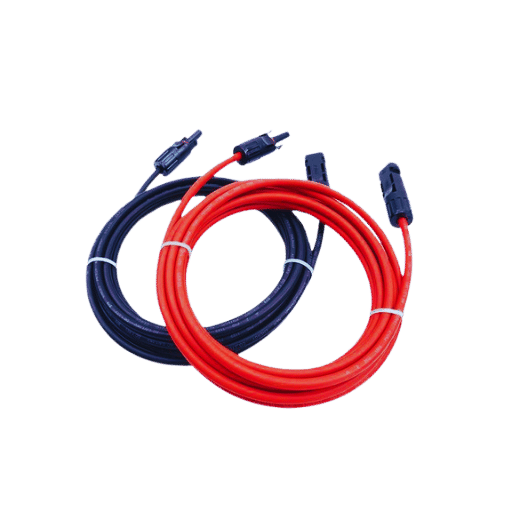

So berechnen Sie die richtige Drahtgröße Für Ihr Solar Array?

Schritte zur Bestimmung Drahtmessgerät Für Ihr PV-System

1. Stellen Sie den Gesamtausgabestrom fest: Zu Beginn habe ich den gesamten Ausgangsstrom der Solaranlage herausgefunden. Dies kann entweder durch Summieren der Stromwerte aller Paneele oder durch Berechnung der Gesamtleistung und Division durch Betriebsspannung erfolgen.
2. Erfassungsentfernungsmessungen: Danach erfasse ich den Abstand von den Solarpaneelen zum Laderegler oder Wechselrichter Größere Abstände bewirken eine Vergrößerung des Durchmessers der Drähte, die zur Minimierung des Spannungsabfalls benötigt werden.
3. Bestimmen Sie eine akzeptable Spannungsabnahme: Ich bestimme einen Spannungsabfall; Bereiche liegen meist unter 31TP3 T des Anlagenwirkungsgrades Der Spannungsabfall ist proportional zum Energieverlust in Form von Wärme innerhalb der Drähte.
4. Wenden Sie eine Spannungsabfallformel an: Charti überprüfen Sie den vorberechneten Spannungsabfall und das Drahtmessdiagramm unter Anwendung einer Formel, um sicherzustellen, dass Strom, Kabellänge, akzeptabler Spannungsabfall und andere Faktoren für die richtige Drahtgröße ausgerichtet sind. In diesem Fall ist es relativ zur gerundeten Auslösemessung.
5. Passen Sie andere äußere Einflüsse an: Letztendlich berücksichtige ich die Außentemperatur, die Leitungsfüllung oder andere Umweltfaktoren, die ein Risiko für die Notwendigkeit einer Drahtvergrößerung in einer geschützten Leistungszone darstellen können.

Mittels Spannungsabfall Zu wählende Berechnungen Leitungen

Faktoren, die den Spannungsabfall beeinflussen

Sicherheit und Systemeffizienz hängen davon ab, wie gut Spannungsabfallberechnungen durchgeführt werden, wobei wichtige Parameter wie Leitermaterial, Drahtlänge, Strom, Spannungspegel und Drahtmessgröße genau überwacht werden. Beispielsweise kommt es bei gegebenem Strom und gegebener Länge bei Kupferdrähten aufgrund der hohen Leitfähigkeit von Kupfer zu einem geringeren Spannungsabfall als bei Aluminiumdrähten.

Beispielberechnung für Spannungsabfall

Nehmen Sie als Beispiel einen Kupferleiter in einem 120 V-Schaltkreis, der 20 Ampere über eine einfache Strecke von 100 Fuß mit einer äquivalenten Rundfahrt von 200 Fuß trägt Angesichts dieser Parameter kann die Spannungsabfallformel wie folgt angewendet werden:

Spannungsabfall (V) = 2 * Länge * Strom * Widerstandsfähigkeit / Querschnittsfläche

Mit folgenden Werten:

Widerstandsfähigkeit von Kupfer: 10,4 Ohm-cmil/Fuß
Querschnittsfläche des Drahtes: 10 AWG = 10, 380 cmilErsetzen von Werten ergibt:

Spannungsabfall = (2 x 100 x 20 x 10,4) / 10380 = 0,4 V

Dies gibt uns einen Wert des Spannungsabfalls von 0,4 V, was bedeutet, dass der Spannungsabfall aus Sicht von Privatleitungen akzeptabel ist, da er innerhalb der 31 TP3 T bleibt, die die meisten Schaltkreise zulassen Wenn die einstellbare Last zunimmt oder strengere Grenzwerte für den zulässigen oberen Spannungsabfall festgelegt würden, wäre ein dickeres Drahtmaß erforderlich.

Spannungsabfalldatenanwendung

Die deutlichsten Spannungsabfälle treten häufig bei Lieferungen an Nebengebäude oder Solarpanel-Installationen auf, sie haben auch längere Kabelläufe, wodurch sich ihr Widerstand und damit die erlittenen Verluste erhöhen. Bei der Auslegung dieser Schaltkreise ist es sinnvoll, eine Vergrößerung des Leiters in Betracht zu ziehen, um das Kosten-Nutzen-Verhältnis zu verbessern Darüber hinaus könnten Faktoren wie erhöhte Umgebungstemperaturen die Leitfähigkeit weiter senken und dadurch die Auswahl der Drähte erschweren.

Daher integrieren diese Fachleute und Ingenieure zusammen mit den Berechnungen Optimierungen mithilfe von Energieeffizienzcodes, um die Einhaltung der Sicherheitsvorschriften und die Gesamtergebnisse der Energieeffizienzleistung von Leistungssystemen zu entwerfen und zu verbessern.

Werkzeuge zum Rechnen Drahtgröße

Fachleuten stehen eine Vielzahl von Werkzeugen und Ressourcen zur Einhaltung von Standards und zur Bestimmung der Drahtgröße zur Verfügung. Diese Werkzeuge berücksichtigen Parameter wie Spannungsabfall, Strombelastbarkeit, Umgebungstemperatur und Leitermaterial, die für die Auswahl der Kabeldicke unerlässlich sind.

1. Software zur Berechnung des Spannungsabfalls: Schätzen Sie die Drahtmessgröße, die für Ihre Solaranlagen benötigt wird, mithilfe von Online - und softwarebasierten Drahtmessrechnern Diese Geräte ermöglichen es Benutzern, Systemparameter wie Laststrom, Leiterlänge und Spannungspegel einzugeben und so genaue Schätzungen des Leistungsverlusts entlang der Verkabelung zu liefern Die Rechner schlagen geeignete Draht - oder Messgrößen vor, um erhebliche Energieverluste zu minimieren.
2. Leiterampazitätstabellen: Diese Tabellen enthalten Multileiterampazitätswerte, die in elektrischen Codes/Standards (National Electrical Code) zu finden sind Sie enthalten die Strombelastbarkeit (Ampazität), die verschiedene Leitergrößen unter bestimmten Umwelt - und Betriebsbedingungen tragen können Dies unterstützt bei der Drahtgrößenbestimmung für Sicherheit und Effizienz.
3. Elektrische Designsoftware: Komplette elektrische Systeme einschließlich Monitore und PST-Relais und andere Komponenten können jetzt mit fortschrittlichen Softwarepaketen wie ETAP, AutoCAD Electrical und SKM Power Tools simuliert werden. Diese Programme umfassen Module zur Berechnung von Anforderungen und zur Leistungsbewertung von STK-Schaltkreisen unter Lastbedingungen.
4. Mobile Anwendungen: Eine Reihe mobiler Anwendungen, wie Electrical Calc und Wire Size Calculator, bieten schnelle und einfache Empfehlungen zu Drahtgrößen. Diese Tools sind in dem Bereich von Vorteil, in dem Berechnungen vor Ort durchgeführt werden müssen.
5. Faktoranpassungsdiagramme: Bei Projekten, die atypischen Merkmalen wie ungewöhnlich höheren Bereichen gebündelter Leiter unterliegen, sind Korrekturfaktordiagramme von entscheidender Bedeutung für die Änderung der Basisampazitätswerte auf realistischere Werte. Diese Diagramme tragen dazu bei, Fehler zu vermeiden.

Strategische Drahtdimensionierung hält nicht nur die Einhaltung technischer Standards aufrecht, sondern steigert auch die Effizienz, erhöht die Betriebszeit und minimiert Überhitzungs- oder Stromausfallrisiken. Die Integration technischer Fähigkeiten neben diesen Werkzeugen garantiert Sicherheit und Leistung bei verschiedenen Elektroprojekten.

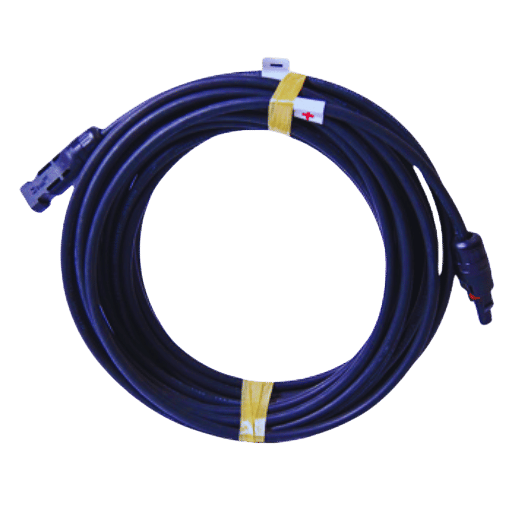

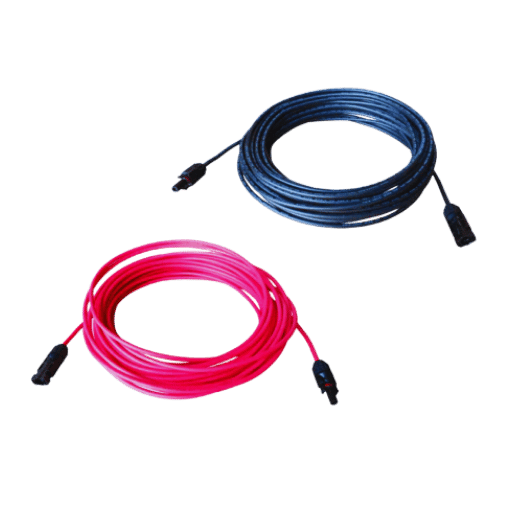

Was Kabelgröße Sollte zum Verbinden verwendet werden Panels in einer Serie?

Die Wahl des Rechts Kabel für Serienverbindung

Bei der Bestimmung der geeigneten Kabelgröße für den Anschluss der Solarstromtafeln In einer Serie gehören zu den Parametern, die Aufmerksamkeit erfordern, die Stromempfangsfähigkeit des Systems, die Länge des Kabels und das minimale akzeptable Maß an Spannungsabfall im Stromkreis. Beginnen Sie mit der Schätzung des von den Paneelen erzeugten maximalen Stroms und der Messung der Gesamtstrecke, die das Kabel zurücklegen wird. Aus allgemeiner Sicht ist es optimal, ein Kabel zu verwenden, das über eine ausreichende Spurweite verfügt, um den Strom zu verarbeiten, ohne einen Spannungsabfall von 3 Prozent für die beste Leistung zu überschreiten. In den meisten Standard-Solarpaneel-Setups gilt ein 10-AWG-Kabel oft als Standard, aber in größeren Systemen mit größeren Entfernungen wird der Einsatz dickerer Kabel erforderlich. Die festgelegten Anforderungen sollten immer anhand lokaler elektrischer Codes sowie den Empfehlungen des Herstellers überprüft werden, um eine optimale Systemleistung und Sicherheit zu erreichen.

Auswirkungen von Drahtlänge Auf Solarpanel Systeme

Die Drahtlänge ist aufgrund ihres Verhältnisses zum Spannungsabfall und Widerstand für den Betrieb einer Solarpanelanlage von entscheidender Bedeutung. Je länger der Draht, desto größer ist der Widerstand, wodurch sich der Leistungsverlust über den Stromkreis erhöht. Dies ist für Niederspannungssysteme von entscheidender Bedeutung, die hochempfindlich sind, da bereits ein kleiner Spannungsabfall auf der Schaltung zu einer Verringerung der Ausgangseffizienz führen kann.

Betrachten Sie als Beispiel eine 12 v-Solaranlage mit falsch dimensionierten oder übermäßig langen Drähten, die aufgrund des Spannungsabfalls zu einem Leistungsverlust von bis zu 51 TP3 T führen kann Bei der Berechnung des zulässigen Spannungsabfalls für eine gegebene Strecke kann die Formel Voltage Drop (V) = Current (I) * Resistance (R) handlich sein Der Widerstand, um den es geht, ist der des verwendeten Materials, typischerweise Kupfer oder Aluminium, und der Querschnitt des Drahtes, aufgrund des geringeren Widerstands werden Kupferdrähte für Solaranlagen im Vergleich zu Aluminium bevorzugt.

Außerdem gibt es Hinweise darauf, dass bei einem Aufbau, der 30 Ampere über 50 Fuß drückt, ein 10 AWG-Draht dazu führen könnte, dass die eingestellte Schwelle für den Spannungsabfall von 31 TP3 T überschritten wird, was auf die Notwendigkeit eines dickeren Drahtes hinweisen würde, vielleicht eines 8 AWG. Eine korrekte Dimensionierung der Drähte verhindert unnötige Systemineffizienzen und verstärkt das sichere Funktionieren des Systems, indem die Sicherheitsbedenken hinsichtlich einer Überhitzung aufgrund übermäßigen Widerstands gemildert werden Systemdesigner und -installateure müssen sorgfältig auf bewährte Verfahren und lokale Standards achten, wobei sie bei der Konstruktion des Systems die Drahtlänge berücksichtigen und regelmäßig neu berechnen, um die Genauigkeit sicherzustellen.

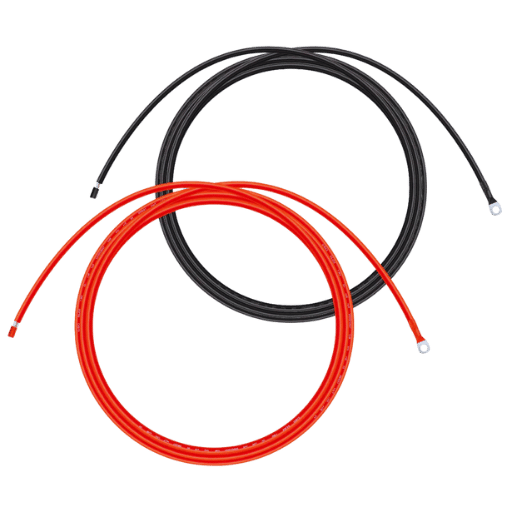

Wie macht ein Ladecontroller Affekt Drahtgrößenbestimmung?

Rolle von Ladecontroller In der Solarkabelung

In einer Solarstromanlage ist der Laderegler ein wichtiger Teil, denn er hilft bei der Verwaltung der elektrischen Energie von den Solarpaneelen zur Batteriebank und von der Batteriebank zu den Lasten Die Batterien werden ordnungsgemäß geladen, ohne dass es zu Schäden durch Überladung kommt, was die Lebensdauer der Batterien verringert Der Laderegler sorgt außerdem dafür, dass die Spannung und der Strom, der von den Solarpaneelen kommt, durch ihre Bedürfnisse und Kapazität an die Batterien weitergeleitet werden.

Bei der Betrachtung der Drahtgröße machen Art und Konfiguration des Ladereglers, entweder MPPT oder PWM, einen Unterschied. In einigen Fällen ermöglichen MPPT-Laderegler die Verwendung von leichteren Drähten, da diese Regler bei der Leistungsumwandlung und -übertragung effizienter sind. Bei breiteren Drahtläufen zwischen der Solaranlage und dem Controller müssen diese Drähte jedoch niedrigere Messgeräte haben, um den Spannungsabfall unabhängig von der Art des verwendeten Controllers zu reduzieren.

Ein Beispiel ist beispielsweise bei Ladungsreglern zu sehen, bei denen eine höhere Eingangsspannung (wie 48 V statt 12 V) verwendet wird In solchen Fällen wird der Strom niedriger sein, was ohmsche Verluste in den Drähten verringert Bei einem 48 V-System kann ein 10 AWG-Draht einen Spannungsabfall von 21 TP3 T über eine Entfernung von 100 Fuß bei 20 Ampere unterstützen Bei 12 V würde ein Paar Füße jedoch 6 AWG-Drähte benötigen, um einen besseren Wirkungsgrad zu erreichen.

Allerdings ist der Controller mit einer MPPT-Funktion in der Lage, die Stromnutzung aus dem Solarpanel zu optimieren, was sicherstellt, dass geringere Ströme aus der Batterie entnommen werden. Daher verwaltet der Controller nicht nur den Energieverbrauch, sondern ermöglicht auch einfachere Lösungen für die Verkabelung basierend auf den Strom- und Spannungsanforderungen des Systems. Daher ist es wichtig, die Designmerkmale des Ladereglers in die Berechnung der Drahtgröße zu integrieren, um die ideale Leistung zu erreichen und gleichzeitig Einschränkungen im Sicherheitsniveau und in den Vorschriften zu beachten.

Passend Drahtmessgerät Mit Ladecontroller Anforderungen

Um die Drahtlehre an die Anforderungen des Ladereglers anzupassen, befolgen Sie die unten beschriebenen Schritte.

1. Jeder Controller verfügt über einen erwarteten Stromausgang, der bestimmt, wie groß die Drähte sein müssen. Suchen Sie das spezifische Modell für seine maximale Stromausgabe.
2. Es ist wichtig zu überlegen, wie weit entfernt das Gerät der Controller platziert wird, da es einen direkten Effekt hat, wie viel Spannung verloren geht Messen Sie beide Enden der Kabel, um alle Entfernungen zu verstehen, die sie zurücklegen müssen.
3. Um eine ordnungsgemäße Optimierung des Energietransfers durchzuführen, stellen Sie sicher, dass unsere Berechnungen eine Reduzierung des Spannungsabfalls um 2-31TP3 T nicht überschreiten und stets einen ausreichenden Energiefluss in Ihrer gesamten Solaranlage aufrechterhalten. Der berechnete Energietransfer für jede Anlage sollte die Standardberechnungen für den Spannungsabfall nicht überschreiten.
4. Auch für die Verwendung zugelassene und gemeinfreie Messgerätekarten erledigen den Großteil der Arbeit. Stellen Sie sicher, dass die von Ihnen verwendeten Werte mit Ihren empfangenen Werten für Spannung, Strom und Entfernung übereinstimmen.
5. Stellen Sie sicher, dass die für den Einsatz ausgewählte Drahtlehre den anerkannten Ortsvorschriften entspricht. Dadurch können wir Überhitzung und Energieabfluss vermeiden, was in der Folge die Sicherheit erhöht.

Durch die Befolgung der oben genannten Schritte können Sie sicherstellen, dass Effizienz und Sicherheit gut erhalten bleiben und gleichzeitig die Anforderungen des Ladereglers ordnungsgemäß angepasst werden.

Warum ist Wählen Sie den richtigen Draht Kritisch für ein DIY Solar Projekt?

Häufige Fehler bei der Auswahl Drahtgröße Für DIY Solar

Unterschätzung des Spannungsabfalls

Einer der Fehler, die viele Leute machen, ist das Ignorieren von Überlegungen zum Spannungsabfall bei langen Drahtläufen Ohne eine entsprechende Berechnung könnte der Spannungsabfall zu Ineffizienz führen, da er die Obergrenzen zwischen 21TP3 T und 3 1TP3 T im Durchschnitt überschreiten kann (empfohlene Grenzwerte).Bei einem 12 V-System über einen 50-Fuß-Lauf kann die Verwendung eines zu kleinen Messgeräts beispielsweise erhebliche Energiemengen kosten, was sich nachteilig auf Solaranlagen und deren Wirksamkeit auswirken kann.

Ignorieren der aktuellen Tragfähigkeit

Ein weiterer kritischer Fehler besteht darin, die Beschränkungen des Systems hinsichtlich des Leiters zu missachten. Zu kleine Drähte können bei übermäßiger Belastung zu einer Überhitzung führen, was eine Brandgefahr darstellt. Theoretisch könnte ein Zehn-Gauge-Draht beispielsweise für ein Zwanzig-Ampere-System funktionieren, aber bei Stromspitzen in Verbindung mit einem Anstieg der Umgebungstemperaturen könnten diese Bedingungen überhitzen und sehr unsicher werden.

Umweltfaktoren nicht berücksichtigen

Extreme Umweltfaktoren wie hohe Temperaturen und Sonnenlicht können die Isolierung des Drahtes stark schädigen und den zu transportierenden Strom beeinflussen. Das Einwickeln von Drähten mit Isolierung ohne Berücksichtigung der UV-Strahlen führt zu einer Verschlechterung und macht die Konstruktion unsicher.

Verwendung des falschen Drahttyps und der Systemspannung

Die Verbindung einer Solaranlage mit höherer Spannung mit Drähten, die für geringere Spannungen ausgelegt sind, stellt ein Risiko dar. Beispielsweise unterscheiden sich Drähte, die für ein 12-V-System verwendet werden, in Isolierung und Haltbarkeit erheblich von denen, die für ein 48-V-System verwendet werden, das strengere Standards erfordert, um höheren Belastungen standzuhalten.

Ignorieren der Einhaltung des elektrischen Codes

Nichtprofessionelle Liebhaber von Heimwerker-Solarsystemen halten sich nicht an die örtlichen Gesetze und Bestimmungen zur Mindestdrahtgröße, zu Isoliermaterialien und zur allgemeinen Installation von Leitungen. Diese Vernachlässigung kann zu fehlerhaften Installationen führen, die den Einzelnen später rechtlich oder in Bezug auf Versicherungsansprüche heimsuchen können. Es ist immer am besten, den National Electrical Code (NEC) oder eine relative Regel innerhalb des Gebiets für ordnungsgemäße und sichere Installationen zu studieren.

Verwendung der einzigen Länge des Drahtes als fokussierter Parameter

Die alleinige Konzentration auf die Länge des Drahtes, ohne Rücksicht auf die Last und Spannung des Systems, führt zu schlechten Drahtergebnissen. Der Ausgleich all dieser Faktoren ist der Schlüssel zur Auswahl des richtigen Messgeräts, das idealerweise darauf abzielt, Verluste zu reduzieren und gleichzeitig eine ausreichende Lücke für Schwankungen der Systemleistung zu ermöglichen.

Um diese häufigen Fehler zu vermeiden, müssen alle Berechnungen unter Verwendung anerkannter Algorithmen und validierter Drahtmessstreifen-Referenzleitfäden durchgeführt und bei Bedarf professionelle Beratung eingeholt werden. Die Effizienz, Zuverlässigkeit und Gesamtsicherheit jedes Solarenergieprojekts hängt stark von der richtigen Auswahl des Drahtes ab.

Sicherstellen Leistung und Sicherheit In DIY Solar Installationen

Bei der Durchführung von DIY-Solarstromanlagen müssen fortschrittliche Strategien umgesetzt werden, um die Anstrengungen zu steigern und die Sicherheit zu gewährleisten. Nachfolgend finden Sie Tipps, die die Leistung und Effizienz Ihrer Solarenergie optimal steigern können:

Installation hocheffizienter Solarpaneele

Aktuelle technologische Fortschritte haben die Entwicklung von Solarmodulen mit monokristallinen oder bifazialen Designs mit einem Wirkungsgrad von mehr als 221 TP3T mit sich gebracht. Ein begrenzter Dachraum stellt kein Hindernis mehr dar, da hocheffiziente Paneele so konzipiert sind, dass sie mehr Leistung pro Quadratfuß erzeugen.

Nutzung der Maximum Power Point Tracking (MPPT)

Ein MPPT-Laderegler ermöglicht Ihrem System den Betrieb auf einem bestimmten Spannungs - und Stromniveau, wodurch die Energieausbeute effektiv maximiert wird Verbesserungen bei der Energieerfassung werden durch die Implementierung von Intrusive MPPT-Algorithmen erreicht, die in der Lage sind, sich an veränderte Sonnenlichtbedingungen anzupassen und ältere Systeme wie PWM-Regler um dreißig Prozent zu übertreffen.

Batterieauswahl- und -managementsysteme (BMS)

Jüngste Durchbrüche bei Speichersystemen wie Lithium-Eisenphosphat (LiFePO4) führen zu mehr Energie in geringerem Volumen, halten länger an und bieten ein höheres Maß an Sicherheit als herkömmliche Blei-Säure-Batterien. Das Hinzufügen eines intelligenten BMS ermöglicht ein müheloses Management von Überladung, Überhitzung und Steuerung der Ladezyklen, was die Integrität und Leistung der Batterie verbessert.

Schutzmaßnahmen und Überwachungssysteme

Der Einsatz von Schutzgeräten wie Sicherungen, Leistungsschaltern und Überspannungsschutzsystemen verringert das Risiko elektrischer Fehler und Schäden erheblich. Darüber hinaus ermöglicht die Hinzufügung von Echtzeitüberwachungstools zu IoT-Dashboards Benutzern, die Leistung zu bewerten, die Last zu optimieren und neu auftretende Fehler zu mindern.

Bewertung der Systemlast mit größerer Präzision

Die Durchführung einer umfassenden Lastanalyse garantiert, dass die Solaranlage und die Energiespeichereinheiten korrekt dimensioniert und aufeinander abgestimmt sind Moderne Energieaudit-Tools bieten präzise Berechnungen des täglichen Verbrauchs, der Spitzenlasten und anderer Energieanforderungen über einen bestimmten Zeitraum, einschließlich zukünftiger Prognosen.

Einhaltung erweiterter Sicherheitsvorschriften

Die jüngsten Aktualisierungen der NEC-Richtlinien (§690) beinhalten grundlegende Anforderungen für die Systemerdung und das schnelle Abschalten, um Benutzer und Installateure gleichermaßen zu schützen. Die Befolgung dieser Anforderungen erhöht die Systemkonformität, die Unfallverhütung und die Gesamtlebensdauer des Systems erheblich.

Der Einsatz dieser Strategien neben fortschrittlichen Komponenten ermöglicht maximale Effizienz und Zuverlässigkeit für DIY-Solaranlagen. Insbesondere im Hinblick auf die Auswahl der richtigen Drahtlehre werden die Leistung und Sicherheit persönlicher Energiesysteme durch kontinuierliche Schulung zu solaren Innovationen und Vorschriften aufrechterhalten.

Auswirkungen von Unterdimensioniert Leitungen Auf Ihr Solarpanel System

Die Verwendung unterdimensionierter Drähte für ein bestimmtes Solarpanelsystem kann dessen Leistung erheblich verringern und Sicherheitsrisiken mit sich bringen Die Verwendung von Drähten mit kleineren Durchmessern als dem, was die Stromabgabe des Systems benötigt, führt zu einem erhöhten Widerstand, was dazu führt, dass Energie nutzlos in Form von Wärme verbrannt wird Beispielsweise kann ein 12-g-Draht, der 20 Ampere Strom über eine Strecke von 100 Fuß transportieren kann, einen Spannungsabfall von 6-71TP3 T erfahren, verglichen mit knapp 31TP3 T Spannungsverlust, den ein 8-g-Draht gleicher Länge erfährt, der für den Strom korrekt dimensioniert ist Der kumulierte Leistungsverlust im Laufe der Zeit für Solaranlagen steigt aufgrund dieser Faktoren.

Drähte mit einer kleineren Stärke als empfohlen transportieren übermäßig viel Wärme, die aufgrund des übermäßigen Stromflusses in Wärmeenergie umgewandelt wird, was die Zuverlässigkeit der an den Drähten verwendeten Isolierung beeinträchtigen und das Brandrisiko erheblich erhöhen kann, was bei Hochleistungserzeugnissen besorgniserregend ist Systeme, bei denen Überhitzung bei Dauerlast ein echtes Problem darstellt. In den Elektrizitätsvorschriften wird festgelegt, dass Spannungsabfälle über 31 TP3 T zu Verlusten bei der Systemeffizienz führen können, was im National Electric Code vermieden werden sollte. Die Auswahl der richtigen Materialien für den Bau von Drähten garantiert auch geringere Leistungsverluste und eine bessere Temperaturregulierung; Daher sollten Drähte mit der richtigen Anzeige aus Kupfer oder Aluminium verwendet werden.

Um die genannten Probleme zu verhindern, ist es wichtig, während der Installation eine Analyse der Drahtgrößen durchzuführen Diese Analyse sollte die Systemspannung, den Stromfluss, den Abstand von den Modulen zum Wechselrichter und mehr umfassen Die obigen Überlegungen erfüllen nicht nur regulatorische Anforderungen, sondern verbessern auch die Sicherheit und Effizienz der Solaranlage im Laufe der Zeit.

Häufig gestellte Fragen (FAQs)

F: Warum ist die Auswahl der richtigen Drahtgröße für ein Solarstromanlage wichtig?

A: Die Auswahl der richtigen Drahtgröße für Ihr Solarstromanlage ist entscheidend für das ordnungsgemäße Funktionieren Ihres Systems Es beeinflusst Effizienz, Sicherheit, Überhitzung, und Leistung der Solarpaneele und Batteriebank Des Weiteren hilft die richtige Drahtdimensionierung bei minimalem Stromverlust und verringert das Risiko einer Überhitzung jedes Bauteils und verbessert die Leistung des gesamten Aufbaus maximal Die Stärke des verwendeten Drahtes beeinflusst auch den Spannungsabfall Mit den richtigen Komponenten kann man ein optimales Solarstromerlebnis erreichen.

F: Wie ermittle ich die richtige Drahtgröße für meine Solarpanelanlage?

A: Um den geeigneten Draht für Ihr Solarpanel-System zu bestimmen, muss man zunächst die Gesamtleistung von Solarpaneelen, die Stromstärke des gesamten Systems, den Abstand zwischen den Komponenten und die Spannung des Aufbaus berücksichtigen, z. B. 12. Sie können den Wert des Drahtes mithilfe eines Online-Rechners oder unter Bezugnahme auf das amerikanische AWG-Diagramm der Drahtstärke bestimmen. Achten Sie darauf, den Ausgang des Systems zu berücksichtigen, was bei hoher Spannung dünnere Drähte ideal macht, Niederspannungssysteme jedoch dickere Drähte vorschlagen.

F: Welche Auswirkungen hat die Verwendung unterdimensionierter Drähte in meinem Solarstromanlage?

A: Zu den Hauptproblemen, die bei einem Solarstromanlage, die unterdimensionierte Drähte verwendet, auftreten werden, gehören ein höherer Widerstand, der zu einem größeren Verlust an Leistung und Spannungsabfall führt, ein geringerer Wirkungsgrad, eine Überhitzung der Drähte und größere Sicherheitsrisiken aufgrund des unterdimensionierten Drahtspalts Im schlimmsten Fall kann es zu einem Brand kommen. Die Verwendung des Drahtes in der richtigen Größe garantiert Sicherheit und Effizienz im System.

F: Welche Auswirkungen hat die Drahtlehre auf die optimale Leistung meiner Solarpanel-Verkabelung?

A: Drahtlehre kann die Verdrahtungsleistung von Solarpaneelen stark beeinflussen Mit der zunehmenden Messzahl geht eine Zunahme der Drahtdicke einher, was bedeutet, dass Drähte mit geringerem Durchmesser größere Messzahlen haben Breitere Drähte (höhere Messzahlen) sind besser, weil sie aufgrund des verringerten Widerstands wie dem Stromfluss eine größere Leistung und Effizienz besitzen Ein gutes Beispiel wäre der 10-AWG-Draht, der einen größeren Widerstand als das 12-AWG-Rohr aufweist. Die Leistungsoptimierung von Solarstromanlagen hängt stark von einer geeigneten Auswahl des Drahtmessgeräts ab.

F: Welche Art von Kabel benötige ich für ein 100-Watt-Solarpanel?

A: In einem 12-Volt-System benötigt das 100-Watt-Solarpanel einen AWG-Draht von 12, vorausgesetzt, dass der Abstand zwischen dem Solarpanel und der Batteriebank oder dem Solarcontroller kurz ist. Falls der Abstand zunimmt oder mehrere Paneele vorhanden sind, wäre die Verwendung dickerer Drähte wie 10 oder 8 AWG von Vorteil, um den Stromverlust zu minimieren.

F: In welcher Weise beeinflusst die Länge des Kabels die Auswahl der Drahtlehre in einem Solarstromanlage?

A: Die Länge des Kabels ist wichtig für die Bestimmung der Drahtgröße für das Solarstromanlage Längere Drahtläufe leiden unter noch stärkerem Spannungsabfall und Leistungsverlust aufgrund des Widerstands Um dies zu überwinden, müssen Sie möglicherweise einen dickeren Draht (niedrigere Spurweite) für längere Strecken verwenden. Beispielsweise könnte ein kurzer Lauf mit 12 AWG-Draht in Ordnung sein, aber ein längerer Lauf kann 10 AWG oder sogar 8 AWG erfordern, um die Wirksamkeit aufrechtzuerhalten und den Spannungsabfall so weit wie möglich zu reduzieren.

F: Ist die Verwendung ungleicher Drahtstärken in konstruierten Solarstromanlagen akzeptabel?

A: Die Verwendung ungleicher Drahtlehren in konstruierten Solarstromanlagen ist akzeptabel und ratsam Für optimale Leistung wird empfohlen, ungleiche Drahtlehren zu verwenden. Beispielsweise könnten stärkere Drähte für die zentraleren Abläufe von den Solar-PV-Panels zum Laderegler und zur Batteriebank verwendet werden, während schwächere Drähte für die Anschlüsse an einzelne Geräte oder Geräte verwendet werden könnten Achten Sie immer darauf, dass der Draht die richtige Größe für die Strommenge hat, die er transportieren muss, und die Entfernung, die er zurücklegen muss.

F: Welche Art von Draht sollte ich für meine Solarpanelanlage verwenden?

A: Die meisten Solarpanel-Systeme neigen dazu, Kupferdraht zu verwenden, da er hochleitfähig und langlebig ist Für Ihre Anwendung ist ein verseilter Kupferdraht mit UV-beständiger Isolierung ideal für den Außenbereich. Eine hervorragende Alternative ist Solarkabel, das speziell für Photovoltaikanlagen hergestellt wird, da es für extreme Wetterbedingungen gebaut ist. Verwenden Sie für Sicherheit und Effizienz einen Draht, der für die Spannungs- und Stromanforderungen Ihrer Anlage ausgelegt ist.

Referenzquellen

1. Optimale Dimensionierung und wirtschaftliche Analyse von Batteriesystemen der Gemeinschaft unter Berücksichtigung von Sensitivitäts- und Unsicherheitsfaktoren

• Autoren: Ziad Ragab et al.
• Zeitschrift: Energien
• Erscheinungsdatum: 23. September 2024
• Zitat: (Ragab et al., 2024)

Wichtigste Ergebnisse:

• Diese Studie bietet ein Modell für die optimale Dimensionierung und den optimalen Betrieb von Gemeinschaftsbatteriesystemen in wirtschaftlich effizienten PV-reichen Dachgemeinden.
• Die Verkabelung von Energiesystemen aus Sicht der Leistung und des Energieverlusts ist ein Schwerpunkt der Analyse dieses Artikels.

Methodik:

• Bei der Schätzung der wirtschaftlichen Effizienz des Gemeinschaftsbatteriesystems führten die Autoren Sensitivitäts- und Unsicherheitsanalysen mit Drahtgrößenbestimmung durch, einschließlich der Verwendung von Monte-Carlo-Simulationen.
• Die Szenarien des Modells wurden mit unterschiedlichen Parametern ausgeführt, um die optimale Konfiguration für maximale finanzielle Erträge zu finden.

2. Optimale Gestaltung solarer Photovoltaikanlagen

• Autoren: Hoe-Gil Lee
• Zeitschrift: 2015 IEEE International Multidisciplinary Conference on Engineering Technology (IMCET)
• Erscheinungsdatum: 1. November 2015
• Zitat: (Lee, 2015)

Wichtige Erkenntnisse:

• Photovoltaik-Energie berücksichtigte den Entwurf eines Solarpanelsystems, einschließlich Drahtlängen-Energieverlusten und Effizienzmaximierern sowie Anwendungseffizienzen für alle Komponenten und Subsysteme innerhalb des Entwurfsrahmens.
• Der Designansatz unterstreicht die Notwendigkeit einer genauen Definition von Parametern wie dem Durchmesser der Übertragungsdrähte für einen maximalen Energiefluss von Geräten zu Wechselrichtern und Speichersystemen.

Methodik:

• Die Leistungsprognose von Solar-PV-Systemen erfolgte probabilistisch und mit Fuzzy-Logic-Methoden, zu denen auch die Bewertung des Einflusses des Drahtdurchmessers auf die Effizienz auf die Gesamtenergieeffizienz des Systems gehörte.
• Darüber hinaus wurden die Entwurfsmodelle mehreren Parametern unterzogen, um die Auswirkung der Parameter auf die Leistung von Solarpanelsystemen zu bestimmen.

3. Effektivste Konfiguration von Solarpanel und Batteriespeicher für ein intelligentes Aquaponiksystem

• Autoren: Mohd Farhan Mohd Ali et al.
• Zeitschrift: 2021 IEEE 19. Studentenkonferenz für Forschung und Entwicklung (SCOReD)
• Erscheinungsdatum: 23. November 2021
• Zitat: (Ali et al., 2021, S. 186 – 191)

Wichtigste Ergebnisse:

• Das Hauptziel der Forschung besteht darin, die optimale Größe von Solarmodulen und Batteriespeichern für ein intelligentes Aquaponiksystem zu bestimmen und sich auch auf die wichtige Rolle der Drahtdimensionierung bei der Gestaltung des Systemkonzepts zu konzentrieren.
• Die Arbeit zeigt, dass die Drahtdimensionierung im System für den Energiefluss sehr wichtig ist, um minimale Verluste im System zu gewährleisten, in dem letzteres funktionieren soll.

Methodik:

• Stromverbrauchsdaten, verfügbare Solarenergieressourcen und Energiegewinnung wurden mithilfe eines von den Autoren entwickelten Datenloggers überwacht.
• Datenerfassung, Überlegungen zur Drahtdimensionierung als Teil des Systemdesigns und Energieeffizienz waren die wichtigsten Lösungsrichtungen zur Erreichung der voreingestellten Ziele.
