In diesem ultimativen Leitfaden untersuchen wir die Details von TFFN oder Thermoplastic Flexible Flat Nylon Wire, das in vielen elektrischen und thermoplastischen Anwendungen weit verbreitet ist, und vergleichen es mit THHN-Kabeln. Für Baufachleute und in der Elektroindustrie tätige Personen ist es wichtig zu wissen, woraus TFFN-Drähte bestehen, welche Vorteile sie haben und wo sie speziell eingesetzt werden. Die einzigartigen Merkmale dieses Produkts und Faktoren, die seine Auswahl und Leistung unter extremen Bedingungen beeinflussen, werden ebenfalls berücksichtigt und in diesem Artikel erörtert. Der Hauptzweck dieses Handbuchs besteht darin, den Lesern die notwendigen Informationen über TFFN-Kabel zu liefern, damit sie bei der Verwendung in verschiedenen Projekten die richtigen Entscheidungen treffen und Sicherheit, Effizienz und Einhaltung von Industriestandards gewährleisten können.

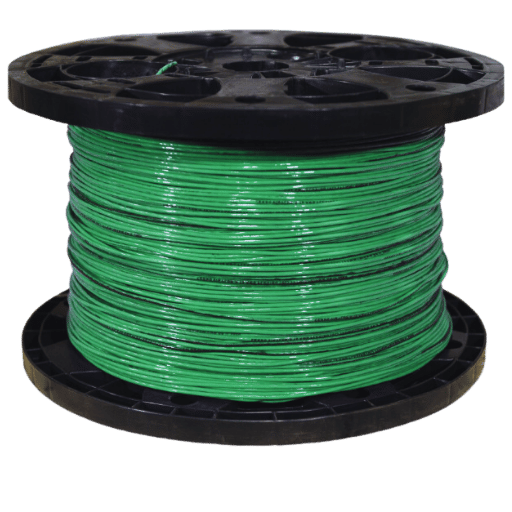

Was ist TFFN Wire?
Definition und Hauptmerkmale von TFFN-Draht
TFFN-Draht steht für Thermoplastic Flexible Flat Nylon Wire und ist eine Art isolierter Elektrodraht für flexible Anwendungen, die Belastbarkeit und Schutz vor Umwelteinflüssen erfordern. Die flache Form dieses Kabels spart Platz und erleichtert die Installation in verschiedenen elektrischen Systemen. Seine Hauptmerkmale sind die hervorragende Beständigkeit gegen Abrieb, Feuchtigkeit und Chemikalien, weshalb TFFN-Draht in industriellen Umgebungen oder unter harten Bedingungen verwendet werden kann. Er hält auch hohen Temperaturen stand und bleibt dennoch biegsam genug, um durch enge Bereiche zu passen, ohne zu brechen oder an Effizienz zu verlieren. Darüber hinaus erfüllt er strenge Industrieanforderungen und gewährleistet Zuverlässigkeit und Sicherheit bei der Installation.
Allgemeine Verwendungen und Anwendungen
Aufgrund seiner einzigartigen Eigenschaften und seines flexiblen Designs wird TFFN-Draht für viele Anwendungen eingesetzt, darunter Gerätedraht, TFFN und THHN-Kabel.
- Industriemaschinen: Eine Industriemaschine kann TFFN-Kabel verwenden, um Komponenten miteinander zu verbinden und so zuverlässige Stromversorgung und Signale für automatisierte Prozesse bereitzustellen. Sie sind abrieb- und chemikalienbeständig und eignen sich daher perfekt für Orte, an denen schwere Maschinen betrieben werden.
- Automobilanwendungen: TFFN-Kabel werden häufig in der Automobilverkabelung für interne und externe Verbindungen verwendet, da sie flexibel sind und eine hohe Temperaturbeständigkeit aufweisen. Sie vertragen raue Bedingungen wie Hitze oder Feuchtigkeit und eignen sich daher für Anwendungen im Motorraum und unter der Motorhaube.
- Spezialgeräte: Im Telekommunikations- und Unterhaltungssektor müssen verschiedene Arten von Spezialgeräten mit TFFN-Kabeln verbunden werden. Dieser Typ hat eine flache Form und kann daher problemlos durch enge Räume geführt werden. Daher eignet er sich besonders gut für Audio-/Videosysteme oder Datenübertragungs-Setups.
Generell sorgt die Kombination aus Vielseitigkeit und Haltbarkeit dafür, dass TFFN-Draht in zahlreichen Branchen eine wichtige Rolle spielt und die strengen Anforderungen verschiedener Sektoren erfüllt.
Vergleich: TFFN vs THHN
Sowohl TFFN (Thermoplastic Flexible Flat Non-Insulated) als auch THHN (Thermoplastic High Heat-resistant Nylon-coated) werden häufig in der Elektroindustrie verwendet, ihre Eigenschaften machen sie jedoch in unterschiedlichen Bereichen anwendbar.
- Design und Stärke: Da TFFN-Kabel flach geformt sind, können sie leicht gebogen und durch kleine Räume geführt werden. Dadurch sind sie für Anwendungen geeignet, bei denen Anpassungsfähigkeit erforderlich ist. Alternativ hat THHN-Kabel ein rundes Design mit einer Nylonbeschichtung, die es widerstandsfähiger gegen Hitze, Feuchtigkeit und Chemikalien macht. Die Nylonbeschichtung erhöht außerdem seine Haltbarkeit und schützt vor Abrieb.
- Temperaturbeständigkeit: Diese Art von Draht verträgt hohe Temperaturen ab 90 °C und wird daher für verschiedene Zwecke wie Automobil- oder Industrieanwendungen verwendet, bei denen viel Wärme vorhanden ist. Obwohl beide Typen die gleiche maximale Temperaturbeständigkeit von 90 Grad Celsius haben, unterscheiden sie sich in ihrer Trockenhitzetoleranz. THHN verträgt unter bestimmten Bedingungen höhere Temperaturen als TFFN und ist daher für den Einsatz bei extremer Hitze geeignet.
- Anwendungen: Aufgrund ihrer Flexibilität sowie ihrer Widerstandsfähigkeit gegen Verschleiß durch Reibungskräfte während der Bewegung innerhalb von Maschinenteilen finden TFFNs die meisten Anwendungen in Industriemaschinen und Spezialgeräten. Andererseits machen die Umweltschutzfunktionen von THHNs sie zu einer idealen Wahl für Gebäudeverkabelungssysteme und elektrische Installationen, da diese Bereiche anfällig für Faktoren wie Regenwasserlecks usw. sind. Es hängt alles davon ab, was genau erreicht werden soll, abhängig von den physischen Einschränkungen durch die Verfügbarkeit von Verlegeraum sowie den erwarteten Umweltauswirkungen.
Zusammenfassend lässt sich sagen, dass die Biegsamkeit von TFFN es ermöglicht, es in begrenzte Räume bei beweglichen Teilen innerhalb von Maschinen einzupassen, während für stationäre Verkabelungen in Gebäuden oder Industriebereichen stärkere Kabel wie solche mit Nylonummantelung erforderlich sind, die eine höhere Beständigkeit gegen Hitzeschädigung aufweisen.

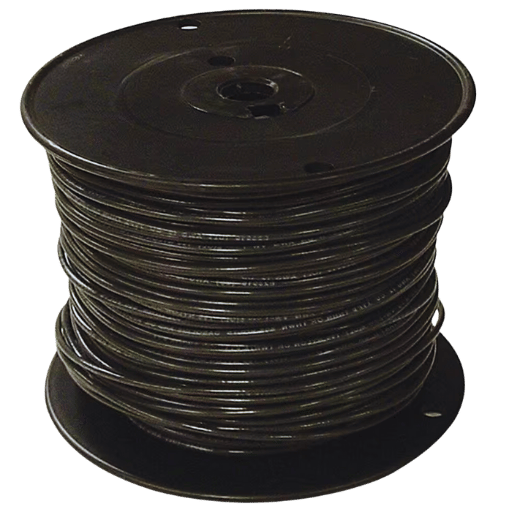

Wie wird Tiffin-Draht in Vorrichtungsanwendungen verwendet?
Rolle des Beleuchtungsdrahtes bei der Beleuchtung
In Beleuchtungsanwendungen stellt der Leuchtendraht eine elektrische Verbindung zwischen dem Stromversorgung und das Licht Quelle. Seine Funktion besteht darin, Elektrizität für Beleuchtungskörper zu übertragen und gleichzeitig zu verhindern, dass diese durchbrennen oder Sicherheitsprobleme verursachen. Es ist in verschiedenen Größen erhältlich und kann aufgrund seiner Flexibilität bei der Installation mit jedem Lampendesign verwendet werden. Die Isolierung ist ein wichtiger Aspekt dieses Kabels, da sie vor Feuchtigkeit schützt, die Kurzschlüsse verursachen kann, die die Lampen leicht beschädigen können, wodurch im Laufe der Zeit Ersatzkosten gespart werden. Daher sollte bei der Arbeit mit Lampen immer auf eine qualitativ hochwertige Isolierung geachtet werden. Eine weitere Sache bei diesen Kabeln ist, dass sie den relevanten Vorschriften entsprechen müssen, je nachdem, wo sie verwendet werden, z. B. in Wohngebieten oder gewerblichen Räumen wie Büros, da dies andernfalls nicht nur zu ineffizienten, sondern auch zu unsicheren Systemen führen kann.
Installationsrichtlinien für die Geräteverdrahtung
Beim Verlegen von Leitungen ist es wichtig, die örtlichen Elektrovorschriften und Sicherheitsbestimmungen zu beachten. Der erste Schritt besteht darin, je nach elektrischer Belastung und Entfernung zur Stromversorgung den richtigen Drahtdurchmesser zu wählen. Verwenden Sie geeignete Methoden, um alle Verbindungen herzustellen, z. B. indem Sie sie fest miteinander verdrehen und Kabelverbinder verwenden, um mögliche Lichtbögen oder Unterbrechungen zu vermeiden.
Schalten Sie aus Sicherheitsgründen vor der Verkabelung den Stromkreis an der Quelle ab. Lassen Sie genügend Spielraum im Leuchtenkabel, damit es bewegt oder eingestellt werden kann, ohne zu stark gebogen zu werden. Der Biegeradius von Kabeln sollte nicht kleiner als das Fünffache ihres Durchmessers sein, da sonst die Isolierung beschädigt wird. Befestigen Sie dieses Kabel außerdem bei Bedarf sicher, um ein Durchhängen während des Betriebs zu verhindern. Testen Sie abschließend jede Verbindung erneut, wenn Sie fertig sind, und überprüfen Sie die Isolierung zwischen den Leitern visuell, bevor Sie den Stromkreis wieder einschalten – diese Vorsichtsmaßnahmen gewährleisten zuverlässige Systeme und insgesamt sichere Beleuchtungsinstallationen.
Vorteile der Verwendung von tffn in Vorrichtungen
Thermoplastisch anpassbare nichtmetallische (TAN) Verkabelung bietet zahlreiche Vorteile für Beleuchtungssysteme. Ihre Biegsamkeit ermöglicht eine einfache Installation in verschiedenen Konfigurationen und ermöglicht Designänderungen, ohne die Festigkeit der Struktur zu beeinträchtigen. Darüber hinaus weist TAN eine ausgezeichnete Beständigkeit gegen Hitze und Feuchtigkeit auf; daher bleibt es unter normalen Umgebungsbedingungen im Innen- und Außenbereich unbeschädigt. Diese Langlebigkeit senkt auch die Wartungskosten im Laufe der Zeit, da mehr Dinge weniger häufig erledigt werden müssen. Die nichtmetallische Eigenschaft verhindert Korrosion, die sonst die elektrische Leitfähigkeit beeinträchtigen würde, während die Zuverlässigkeit erhalten bleibt. Schließlich ist TAN leichter als herkömmliche metallische Leitungen; daher ist es während der Installation für Arbeiter, die die relevanten Sicherheitsvorschriften für nasse und trockene Bereiche einhalten müssen, einfacher zu handhaben.

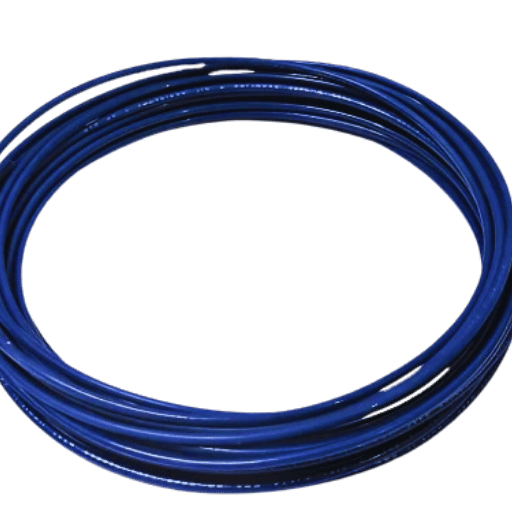

Was sind die Spezifikationen von TFFN-Kabeln?
Details zur 600-Volt-Bewertung
TFN-Kabel wurden für eine Nennspannung von bis zu 600 Volt entwickelt, was bedeutet, dass sie in vielen Wohn- und Geschäftsumgebungen verwendet werden können. Die Nennspannung gibt an, ob das Kabel elektrische Lasten gut bewältigen kann und gleichzeitig vor Lichtbogenbildung oder Isolationsfehlern geschützt ist. Die Materialien, die TFN-Kabel isolieren, sind speziell darauf ausgelegt, hohen Spannungen standzuhalten und unabhängig von wechselnden Umweltfaktoren maximale Effizienz zu bieten. Wenn diese Art von Kabeln richtig ausgewählt und installiert wird, erfüllt sie daher die geltenden Sicherheitsanforderungen und garantiert einen unterbrechungsfreien Betrieb für jeden Stromkreis, der mit nicht mehr als dieser Spannung betrieben wird.
Temperaturtoleranz: 90°C
TFN-Kabel halten Temperaturen von bis zu 90 °C (194 °F) stand. Das bedeutet, dass das Kabel auch an Orten, an denen es sehr heißen Bedingungen ausgesetzt sein kann, gut funktioniert, ohne durch Verlust der Isolierung beschädigt zu werden oder seine elektrische Leistung zu beeinträchtigen. Die zur Herstellung von TFN-Kabeln verwendeten Materialien sind so konzipiert, dass sie auch bei längerer Einwirkung großer Hitze nicht leicht kaputtgehen oder unsicher werden. Diese Eigenschaft macht es bei verschiedenen Anwendungen zuverlässiger und stellt sicher, dass alle Anforderungen der Branche erfüllt werden.
Isolierungsarten: Thermoplast und Nylon
Es gibt zwei Hauptarten von Isolierung für TFN-Draht: Thermoplast und Nylon. Die Flexibilität und einfache Handhabung von Thermoplasten machen sie für Anwendungen mit wiederholten Bewegungen oder Biegungen geeignet. Darüber hinaus ist diese Art von Isolierung wasserdicht und chemikalienbeständig, was die Haltbarkeit unter verschiedenen Bedingungen erhöht. Andererseits ist Nylonisolierung abriebfester, was sie verwendbar macht, wenn Drähte mit rauen Oberflächen in Berührung kommen oder mechanischer Abnutzung ausgesetzt sind. Dennoch gewährleistet ihr Design, dass beide ein Höchstmaß an Leistung aufrechterhalten und gleichzeitig die Sicherheit der Menschen während der Installation gewährleistet wird, sodass TFNs an verschiedenste Konfigurationen angepasst werden können.

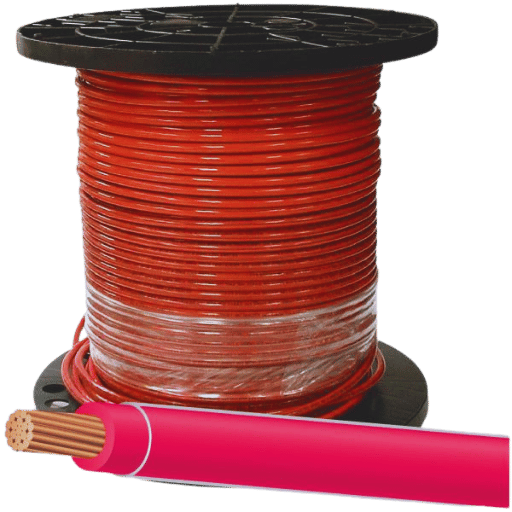

Wie wählen Sie den richtigen Drahtdurchmesser für das TFFN-Kabel aus?
16 AWG und 18 AWG verstehen
Bei der Entscheidung, ob man Kabel der Stärke 16 oder 18 verwendet, muss man den Verwendungszweck und den benötigten Strom berücksichtigen.
Der Durchmesser eines 16-Gauge-Kabels ist größer als der eines 18-Gauge-Kabels, was bedeutet, dass ersteres größere Ströme übertragen kann. Während letzteres beispielsweise etwa 2.3 Ampere Leistung übertragen kann, kann ersteres bis zu 3.7 Ampere verarbeiten. Wenn Sie also leistungsstärkere Geräte wie Autobatterien benötigen, Systeme oder große Haushaltsgeräte; dann entscheiden Sie sich für diese Option.
Wenn Sie hingegen kleine elektronische Geräte wie Glühbirnen oder andere Vorrichtungen wünschen, bei denen es vor allem auf die Flexibilität bei der Installation ankommt, sollten Sie sich für Letztere entscheiden, da diese dünner und leichter sind.
Fazit: Berücksichtigen Sie bei der Wahl zwischen diesen beiden Größen Faktoren wie Strombelastung, Kabellänge und ggf. geltende Sicherheitsnormen, um nicht nur eine effiziente, sondern auch eine sichere Installation elektrischer Systeme zu gewährleisten.
Zu berücksichtigende Faktoren bei der Auswahl von AWG
Bei der Entscheidung, welcher amerikanische Drahtdurchmesser (American Wire Gauge, AWG) für eine bestimmte Anwendung verwendet werden soll, müssen mehrere wichtige Aspekte berücksichtigt werden:
- Strombelastung: Bewerten Sie den Strombedarf des Geräts, um sicherzustellen, dass es nicht überhitzt. Siehe Diagramme zur Strombelastbarkeit.
- Entfernung: Die Entfernung, die das Kabel zurücklegt, sollte berücksichtigt werden. Längere Entfernungen führen zu Spannungsabfall und erfordern daher dickere Kabel für bessere Leistung und Effizienz.
- Umgebungsbedingungen: Faktoren wie Temperatur, Feuchtigkeit, Chemikalien oder physikalische Belastung können sich darauf auswirken, wo Kabel verlegt werden. Bestimmte Umgebungen stellen besondere Anforderungen an den Kabelquerschnitt und die verwendeten Isoliermaterialien sollten ebenfalls für diese Umgebung geeignet sein.
- Flexibilitätsanforderungen können die Wahl zwischen TFFN und THHN bestimmen, insbesondere bei Anwendungen, die eine hohe Hitzebeständigkeit erfordern. Abhängig von bestimmten Installationen kann die Flexibilität des Drahtes manchmal entscheidend sein. Kabel mit kleinerem Durchmesser haben eine geringere Strombelastbarkeit, können aber bei Verdrahtungsarbeiten an engen Stellen leicht gebogen oder verdreht werden.
- Einhaltung gesetzlicher Vorschriften: Stellen Sie sicher, dass Ihre Auswahl den nationalen und lokalen Elektrovorschriften entspricht. Diese Vorschriften geben Hinweise zu Sicherheitsmaßnahmen und gewährleisten die ordnungsgemäße Verwendung verschiedener Kabel in verschiedenen Konfigurationen.
Durch die Berücksichtigung jedes dieser Elemente können Sie die AWG-Größe auswählen, die Ihren Leistungsanforderungen am besten entspricht, ohne die Sicherheit oder Effizienz des Systems zu beeinträchtigen.
TFFN-Kabel- und Leitungskompatibilität
TFFN-Kabel, die auch als thermoplastische flexible nichtmetallische Kabel bekannt sind, können auf verschiedene Weise verwendet werden, z. B. durch die Installation in Leitungssystemen. Bei der Auswahl eines Leitungsrohrs für TFFN-Kabel müssen die Isolierung des Kabels und die Umgebung, in der es eingesetzt werden soll, berücksichtigt werden. Typischerweise sind EMT (Electrical Metallic Tubing), PVC (Polyvinylchlorid) und flexible Kabelkanäle einige der üblichen Leitungstypen, die mit TFFN-Kabeln verwendet werden können, solange sie den von den örtlichen Vorschriften geforderten ausreichenden Schutz bieten. Darüber hinaus sollte dieser Kanal genügend Platz für den von dieser Art von Kabeln zugelassenen Biegeradius bieten und mögliche Ausdehnungen oder Kontraktionen berücksichtigen, insbesondere bei Temperaturschwankungen. Die richtige Auswahl garantiert die beste Leistung und Haltbarkeit nach der Installation.

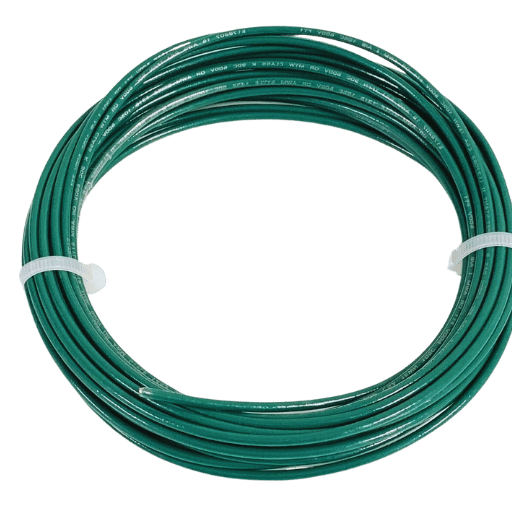

Welche Vorteile bietet die RoHS-Konformität bei tffn-Kabeln?
Umweltvorteile von RoHS
Die Beschränkung gefährlicher Stoffe wie Blei, Quecksilber, Cadmium und einiger bromierter Flammschutzmittel in elektrischen und elektronischen Produkten hat laut RoHS (Restriction of Hazardous Substances) erhebliche Vorteile für die Umwelt. Diese Kontrolle verringert den ökologischen Fußabdruck der Fertigung und erleichtert die Entsorgung am Ende der Lebensdauer, während sie den Schadstoffausstoß während der Produktion reduziert. Die Einhaltung der RoHS trägt auch dazu bei, die Schadstoffemissionen in Ökosysteme zu verringern, indem sie deren Ersatz durch weniger gefährliche Alternativen befürwortet. Darüber hinaus fördert diese Gesetzgebung die Kreativität im Design-Engineering, was zu einer nachhaltigen Technologieentwicklung im Einklang mit weltweiten Umweltnormen führt und so durch Maßnahmen zur Verbesserung der Sicherheit das allgemeine Wohlergehen der öffentlichen Gesundheit verbessert.
Gesundheits- und Sicherheitsaspekte
Sicherheit und Gesundheit werden durch die RoHS-Konformität verbessert, da sie Schadstoffe reduziert, die die Umwelt schädigen oder bei Menschen gesundheitliche Probleme verursachen können. Das Verbot gefährlicher Stoffe wie Quecksilber und Blei reduziert Arbeitsunfälle bei der Herstellung oder Handhabung von Elektrogeräten. Darüber hinaus verhindert die Beseitigung schädlicher Chemikalien aus Produkten für Verbraucher gesundheitliche Probleme wie neurologische Störungen, die durch längere Verwendung entstehen können, sowie andere schwere Erkrankungen, die durch diese Gifte verursacht werden. Letztendlich bedeutet dies nicht nur, dass Mitarbeiter und Kunden geschützt werden, sondern auch, dass sicherere Recyclingmethoden verwendet werden, was auch zu einer geringeren Umweltverschmutzung durch Elektroschrott im Allgemeinen führt.
Referenzquellen

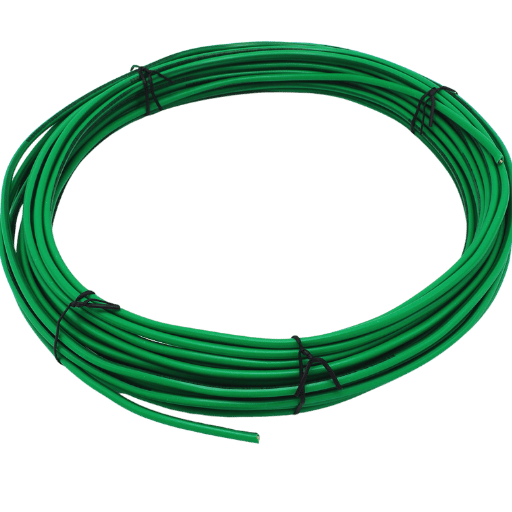

Häufig gestellte Fragen (FAQs)
F: Was ist ein TFFN-Kabel?
A: TFFN-Draht oder Thermoplastic Flexible Fixture Nylon-Draht ist eine Art Gerätedraht. Dies ist ein elektrischer Draht, der für verschiedene Gebäudedrähte verwendet werden kann, insbesondere in Beleuchtungskörpern, Werkzeugmaschinen und Geräten. Er verfügt über eine Nylonummantelung und eine thermoplastische Isolierung, die ihm Flexibilität und Haltbarkeit verleiht.
F: Was sind die Hauptunterschiede zwischen THHN- und TFFN-Kabeln?
A: THHN- und TFFN-Drähte haben ähnliche Verwendungszwecke, unterscheiden sich jedoch in einigen Punkten. THHN-Drähte haben im Vergleich zu TFFN-Drähten eine dickere Isolierung, sodass sie häufig als Abzweigstromkreise oder in Leitungen verwendet werden. Andererseits sind TFFNs flexibler als THHNs, sodass sie insbesondere in trockenen Umgebungen als Fixture-Drähte verwendet werden. Gemäß dem National Electrical Code können beide in verschiedenen Anwendungen eingesetzt werden.
F: Kann TFFN-Kabel an feuchten Orten verwendet werden?
A: Nein, im Allgemeinen sollten tffn-Verkabelungen nur dort installiert werden, wo sie während ihrer gesamten Lebensdauer trocken bleiben. Für feuchte Bereiche, wie sie Witterungseinflüssen ausgesetzt sind, oder unterirdische Installationen sollten die oder thhn-Verkabelungen aufgrund ihrer Wasserbeständigkeit in Betracht gezogen werden. Wählen Sie also immer die richtige Verkabelung je nach Umgebungsbedingungen, da für jede Anwendung gemäß NEC unterschiedliche Typen gelten können.
F: Welche Leitertypen werden in TFFN-Kabeln verwendet?
A: Normalerweise werden Litzenleiter aus Kupfer mit TFFN-Kabeln verwendet, da sie eine bessere Flexibilität bieten als Massivleiter und sich daher zum Biegen von Beleuchtungskörpern und anderen Dingen eignen. Auch Werkzeugmaschinen erfordern normalerweise diese Art von Design, da sie sich während der Installation leicht biegen lassen.
F: Für welche Anwendungen ist TFFN-Kabel am besten geeignet?
A: TFFN-Kabel eignen sich am besten für Anwendungen an trockenen Orten, wie z. B. Beleuchtungskörper in Werkzeugmaschinen und Haushaltsgeräten. Aufgrund ihrer Flexibilität lassen sie sich leicht handhaben, wenn der Arbeitsraum begrenzt ist oder die Verkabelung komplex wird. Daher sollten sie immer für solche Situationen gewählt werden.
F: Erfüllt die TFFN-Leitung den National Electrical Code?
A: TFFN-Draht entspricht den Anforderungen des National Electric Code (NEC) für elektrische Drähte und Kabel. Dies bedeutet, dass er den Sicherheitsnormen für verschiedene elektrische Installationen und Anwendungen entspricht.
F: Welche Funktion hat die Nylonummantelung im TFFN-Kabel?
A: Die Nylonummantelung eines TFFN-Kabels sorgt für zusätzliche Widerstandsfähigkeit gegen Abrieb und Verschleiß. Sie schützt außerdem die darunterliegende thermoplastische Isolierung und macht das Kabel gleichzeitig flexibler, sodass es für häufiges Biegen oder Bewegen geeignet ist.
F: Sind TFFN- und MTW-Kabel dasselbe?
A: TFFN-Kabel und Werkzeugmaschinenkabel (MTW) haben unterschiedliche Spezifikationen und Verwendungszwecke, insbesondere wenn man THHN mit TFFN vergleicht. Obwohl beide in Werkzeugmaschinenanwendungen eingesetzt werden können, ist das MTW-Kabel speziell für die Verkabelung von Werkzeugmaschinen, Schaltschränken und anderen Industriegeräten konzipiert, während das TFFN-Kabel eine breitere Verwendung in Gebäudekabeln und Beleuchtungskörpern findet.
F: Welche Größen sind für TFFN-Draht verfügbar?
A: TFFN-Drähte sind in vielen Größen erhältlich, darunter 16 AWG und 18 AWG. Ihre Größe hängt von Ihren spezifischen Anwendungsanforderungen ab, beispielsweise von den Anforderungen an die elektrische Last oder den Umgebungsbedingungen.
F: Welche anderen Arten von Elektrokabeln gibt es wie TFFN?
A: Ähnlich wie TFFNs gibt es auch THHN-, THWN- oder MTW-Kabel, die sich alle durch die verwendeten Isoliermaterialien, die angegebenen Temperaturwerte sowie die Frage, ob sie an nassen oder trockenen Orten verwendet werden können, unterscheiden. Je nach dieser Beziehung zwischen ihnen werden verschiedene Kabeltypen angezeigt. Jeder hat seine Konstruktionsmerkmale, die auf diesen Unterschieden basieren, zusammen mit der Einhaltung elektrischer Normen.
