Les câbles blindés sont utilisés depuis longtemps en raison de leur flexibilité et de leur polyvalence, non seulement dans les environnements industriels mais aussi aux niveaux commercial et domestique. Ils sont conçus pour survivre à une gamme d'extrêmes tout en maintenant des performances transparentes à la demande. Cela fait du câble blindé de 70 mm un boxeur geek préféré à différents niveaux de l’industrie.
Mais qu'est-ce qui rend exactement le câble blindé de 70 mm si précieux ? cet article découvrira ses principales caractéristiques, ses applications les plus courantes, ses avantages globaux et ses armes pour les entrepreneurs et les ingénieurs cherchant à mettre à niveau les configurations électriques.
Tout le monde a une solution de câblage incontournable et nous explorons ce qui rend le câble blindé de 70 mm si fiable et parfait pour des conditions de performances difficiles.

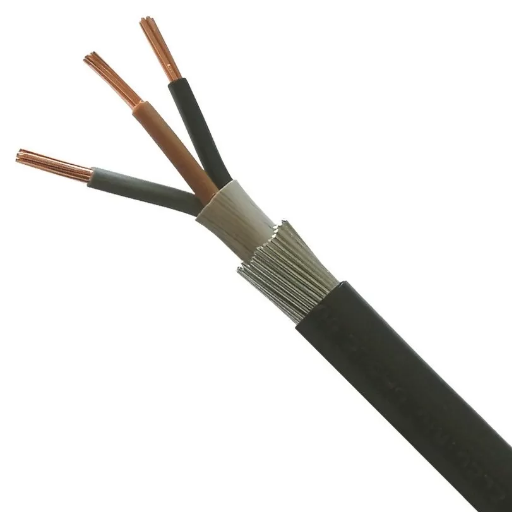

Qu'est-ce qu'un câble blindé de 70 mm ?
Un câble blindé de type 70 mm est un câble électrique robuste adapté à une utilisation dans des environnements difficiles en raison de sa durabilité aux chocs. Sa spécification de segment de 70 mm indique qu'il peut supporter de grands courants électriques en raison de sa grande section transversale de la zone de conducteur Le câble est fabriqué avec un blindage en fil d'acier ou en ruban pour fournir une protection améliorée contre les dommages externes mécaniques, et il est adapté aux conditions d'installation souterraines ou difficiles. Ce câble est couramment utilisé et trouvé dans les services publics, les industries et les entreprises pour une distribution et des performances fiables de l'énergie.
Composants de câble blindé de 70 mm
Comme les autres câbles, les composants des câbles blindés de 70 mm assurent également la fiabilité, la durabilité et l'efficacité de la transmission de puissance. Ces composants sont :
- Conducteur
Le conducteur du câble est composé de cuivre ou d'aluminium, qui est un bon conducteur de l'électricité La section transversale de 70 mm garantit également que le conducteur peut supporter plusieurs applications avec des charges électriques élevées.
- Isolation
Le conducteur est enfermé dans une couche d'isolation en polyéthylène réticulé (XLPE) ou en PVC Cette couche fournit une isolation qui protège contre les courts-circuits et garantit la sécurité pendant les opérations.
- Couche de Literie
Une couche de literie ou d'amortissement en PVC (ou matériaux similaires) est appliquée sous l'armure pour protéger les noyaux isolés En plus de contribuer à l'intégrité structurelle, elle prépare le câble pour la couche d'armure.
- Armure
Le câble est enfermé dans un blindage en fil d'acier ou en ruban d'acier, ce qui lui permet d'être utilisé sous terre ou dans un cadre industriel et le protège des dommages physiques, d'une compression extrême et d'un environnement sévère.
- Gaine extérieure
Le dernier capot de protection est la gaine extérieure, qui est faite de PVC souple résistant à la corrosion et de matériaux similaires Cette couche flexible protège le câble des environnements difficiles tels que l'humidité, le rayonnement UV et les produits chimiques.
Combinés, ces composants donnent au câble blindé de 70 mm la fiabilité dont il a besoin pour fonctionner dans les systèmes électriques des industries, du commerce et des services publics.
Types de câbles blindés
Différents types de câbles blindés sont réalisés en fonction de leur utilisation et de leur structure de coeur Certains des types courants sont les suivants :
- Câbles blindés en fil d'acier (SWA)
En raison de leur construction robuste, ces câbles offrent une plus grande protection mécanique Ils sont bénéfiques pour transporter de la puissance dans les systèmes d'alimentation secteur et les environnements à charge élevée.
- Câbles blindés en fil d'aluminium (AWA)
Ces types de câbles sont efficaces dans les systèmes AC. Le blindage en aluminium empêche les interférences magnétiques, ce qui rend les câbles AWA les plus utiles dans les systèmes de transmission de puissance monocœur.
- Câbles blindés pour conducteur en cuivre
Le cuivre affiche une conductivité supérieure par rapport aux autres matériaux, c'est pourquoi ces câbles sont utilisés dans des applications critiques pour l'efficacité et la fiabilité.
- Câbles blindés flexibles
La flexibilité supplémentaire rend ces câbles idéaux pour les installations qui nécessitent de la flexion et du mouvement, telles que les installations de machines d'entrepreneurs ou temporaires.
- Câbles blindés haute tension
Des couches supplémentaires d'armure et d'isolation aident ces câbles à résister aux contraintes électriques Ils sont spécifiquement construits pour transmettre des tensions élevées sur de longues distances.
Ces types de câbles contiennent des câbles blindés pour divers besoins opérationnels, ce qui rend les fils capables de différentes applications commerciales, industrielles ou utilitaires.
Quels sont les avantages de l'utilisation du câble blindé de 70 mm ?
- Durabilité : Idéal pour les environnements difficiles, le câble peut résister aux dommages mécaniques dus à la conception blindée de protection.
- Haute capacité de courant jusqu'à leur section transversale de 70 mm, ces câbles sont capables de transporter efficacement de lourdes charges électriques.
- Résistance aux facteurs environnementaux L'humidité, la chaleur et les produits chimiques ne peuvent pas pénétrer l'isolation et le blindage robustes du câble, améliorant ainsi la fiabilité au fil du temps.
- Sécurité amélioréeLes mesures de sécurité Greater ajoutent davantage de couches de protection qui protègent les fils électriques haute tension des risques électriques.
- Polyvalence : peut être utilisé à de nombreuses fins, telles que des travaux industriels, commerciaux et même souterrains.
Tous ces avantages font du câble blindé de 70 mm une option digne de confiance pour les projets électriques complexes.
Durabilité et Protection
Le câble blindé de 70 mm est conçu pour supporter des conditions environnementales extrêmement difficiles sans dommage Sa construction robuste, y compris une couche de fil d'acier ou de blindage en aluminium, offre une résistance exceptionnelle aux contraintes mécaniques, aux facteurs environnementaux et aux impacts externes Cette conception garantit une protection du câble même dans des conditions difficiles telles que les installations souterraines où le câble est exposé à la pression du sol, à l'humidité et à l'abrasion. Concernant la fiabilité, la protection et la durabilité améliorées du câble lui permettent de résister à diverses applications électriques, ce qui entraîne des coûts de maintenance inférieurs.
Applications dans les réseaux électriques
Les performances fiables et la construction robuste du câble en font un choix privilégié dans de nombreuses applications au sein du réseau d'alimentation Ces câbles sont largement utilisés dans les cinq applications suivantes :
- Distribution d'énergie souterraine
Le câble de distribution d'énergie peut être utilisé dans les zones résidentielles, commerciales et industrielles pour des installations de distribution d'électricité souterraines sûres Il est protégé par des revêtements spécifiques qui lui permettent de résister à l'humidité et à la pression du sol sur de longues périodes.
- Sous-stations
La connexion entre les sous-stations électriques utilisant ces câbles est cruciale pour le transport et la distribution d'énergie. Leur durabilité et leur résistance mécanique offrent une faible probabilité de défaillance dans les régimes à charge élevée.
- Systèmes d'énergie renouvelable
Avec l'apparition de sources d'énergie renouvelables, ces câbles sont utilisés dans les parcs solaires et éoliens pour transférer l'électricité produite au réseau ou les batteries pour le stockage Dans ces cas, l'endurance pour différentes conditions environnementales est inestimable.
- Alimentation industrielle
Ces câbles sont utilisés par l'industrie pour alimenter des machines et équipements lourds Leur capacité à gérer la haute tension et le courant garantit un fonctionnement ininterrompu.
- Projets d'infrastructures urbaines
Ces câbles sont essentiels aux projets de développement urbain connexes, de l'alimentation des systèmes de villes intelligentes à l'éclairage des espaces publics Leurs caractéristiques de protection garantissent la stabilité de la fourniture d'électricité dans des environnements urbains denses et difficiles.
Rentabilité du câble blindé en fil d'acier
Les câbles blindés en fil d'acier (SWA) sont considérés comme très rentables en raison de leur durabilité, de leurs difficultés persistantes et de leur durée de vie. Même si l'investissement initial dans les câbles SWA peut sembler coûteux par rapport aux câbles standard, le besoin réduit d'entretien fréquent en raison de la résistance aux conditions environnementales difficiles réduit les coûts opérationnels. Leurs dommages techniques incurables améliorent également la fiabilité opérationnelle et réduisent les temps d'arrêt du système causés par les pannes de câble, améliorant ainsi la valeur du projet d'un point de vue limité en termes de maintenance. Les entreprises et les infrastructures nécessitant des opérations ininterrompues ont tout à gagner considérablement grâce à l'utilisation de ces câbles, car les câbles SWA fournissent un retour sur investissement stable et une aide aux investissements dans toutes les options.

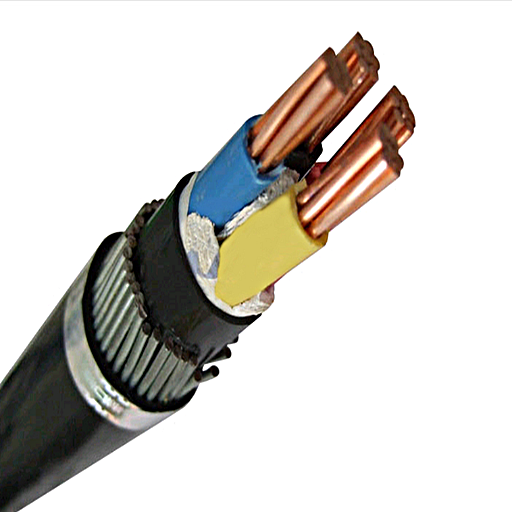

Comment est construit le câble SWA 70 mm 4 cœurs ?
La construction de câble SWA 4 cœurs de 70 mm utilise quatre conducteurs en cuivre, logés dans un boîtier isolé Ce sont les principaux conduits pour transmettre la puissance, la transporter d'une région à l'autre Les noyaux sont enveloppés dans une couche d'isolation en polyéthylène réticulé (XLPE) pour assurer la protection Ces fils sont également protégés avec une armure en fil d'acier (SWA) pour une protection supplémentaire Le revêtement de l'ensemble du câble aide à résister aux éléments externes comme l'humidité, ce qui peut endommager négativement les pièces en cuivre, ainsi qu'une gaine extérieure en PVC durable, assurant une durée de vie prolongée et des fils de cuivre intacts Cette construction garantit la fiabilité et les performances même pour des conditions difficiles et exigeantes.
Comprendre la construction de câbles
Le blindage en fil d'acier (SWA) est fondamental dans la conception des câbles blindés, offrant une superbe sauvegarde mécanique et une robustesse structurelle En ce qui concerne la conception des câbles, son acceptation garantit la défense contre les impacts externes, les forces d'écrasement, et les dommages physiques lors de l'installation ou de l'exploitation, en particulier dans des conditions extrêmes Le SWA améliore également la résistance du câble aux contraintes de traction, essentielle pour les installations industrielles ou souterraines où les câbles font face à des forces de traction importantes SWA combine résistance et flexibilité, permettant de déployer les fils dans de nombreux réglages exigeants en toute confiance, et leurs performances et leur durabilité sont assurées.
Types d'isolation : PVC vs XLPE
Les deux types diffèrent par la composition des matériaux, la stabilité thermique, la résistance mécanique, la durabilité, les propriétés électriques et même l'acrylonitrile butadiène styrène.
|
Point clé |
PVC |
XLPE |
|---|---|---|
|
Matériel |
Vinyle |
Polyéthylène |
|
Temp. Limite |
70°C |
90°C |
|
Flexibilité |
Haut |
Modéré |
|
Durabilité |
Modéré |
Haut |
|
Résistance à la traction |
Modéré |
Haut |
|
Coût |
Faible |
Modéré |
|
Résistance à l'humidité |
Modéré |
Haut |
|
Résistance UV |
Modéré |
Haut |
|
Applications |
Utilisation générale |
Lourd |
Armure métallique et détails de gaine
Le blindage des fils est l'un des composants de la gaine qui a un impact sur la fonctionnalité et la durabilité des câbles blindés Le blindage des fils des câbles SWA, par exemple, est constitué de fils d'acier galvanisés qui offrent une protection mécanique contre les dommages physiques et les contraintes de traction. Ceci est critique, en particulier dans les endroits où le câble est soumis à une manipulation brutale, à une pression souterraine sévère ou à un impact direct.
Le revêtement est généralement fait de matériaux PVC ou LSZH (Low Smoke Zero Halogen) et a plusieurs fonctions Il protège contre l'humidité, les produits chimiques et l'exposition aux UV, ce qui prolonge la durée de vie du câble, même dans les environnements difficiles Dans les installations à haute exigence de sécurité, le gainage LSZH est privilégié car il réduit les émissions dangereuses dans un incendie Ensemble, le blindage et la gaine en fil métallique fournissent une solution fiable et efficace pour diverses applications industrielles, commerciales et extérieures.

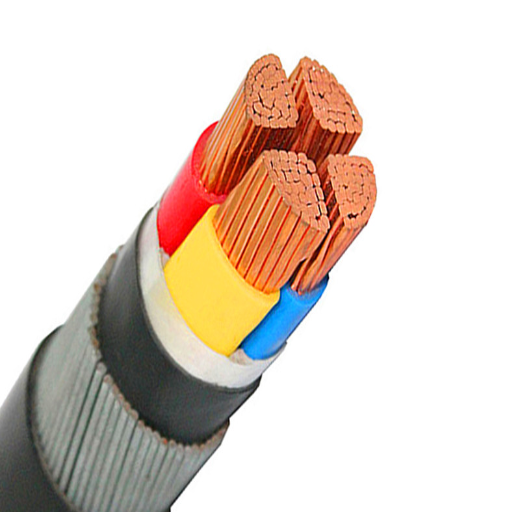

Quelle est la différence entre les câbles blindés à 2 et 4 cœurs 4 ?
La différence entre les câbles blindés à deux et quatre noyaux réside principalement dans le nombre de noyaux qu'ils contiennent et dans leurs utilisations.
- Câble blindé à 2 noyaux : ce câble comporte deux noyaux conducteurs et est principalement utilisé pour les systèmes électriques monophasés Les applications typiques incluent l'éclairage, les petits appareils ou les circuits simples ne nécessitant qu'un conducteur sous tension et neutre.
- Câble blindé à 4 noyaux : ce câble comporte quatre noyaux conducteurs et est approprié pour une utilisation dans les systèmes électriques triphasés avec un conducteur neutre supplémentaire Il est principalement utilisé dans les secteurs industriels et commerciaux qui nécessitent des connexions triphasées équilibrées.
Il est clair que les câbles blindés à deux et quatre noyaux diffèrent par leur destination et leur utilisation, mais en fin de compte, le choix repose sur les particularités du système électrique.
Scénarios d'application pour 2 Core vs. 4 Core
Les systèmes monophasés fonctionnent mieux avec les câbles à 2 cœurs, tandis que les câbles à 4 cœurs sont destinés aux systèmes triphasés plus sophistiqués ou de grande puissance.
|
Point clé |
2 noyaux |
4 noyaux |
|---|---|---|
|
Type de système |
Monophasé |
Triphasé |
|
Neutre Nécessaire |
Non |
Oui |
|
Application |
Configurations plus simples |
Configurations complexes |
|
Environnement |
Résidentiel |
Industriel/Commercial |
|
Balance Puissance |
Non requis |
Obligatoire |
Choisir la bonne taille de câble
Considérer les câbles d'alimentation corrects pour tous les appareils ou appareils est crucial pour la sécurité, le fonctionnement pratique et le respect de diverses normes électriques. Les facteurs à prendre en compte incluent la capacité de tension de la powwer au câble, les réglementations actuelles en matière d'alimentation, la taille du câble, la distance par rapport à l'alimentation électrique et la position de la charge. Les câbles surdimensionnés peuvent entraîner un paiement ridicule, tandis que les câbles d'alimentation sous-dimensionnés présentent un risque de surchauffe. Ces données s'appliquent principalement aux questions les plus recherchées concernant l'impact des conditions de température ambiante, les méthodes d'installation, le type et les configurations utilisées dans les paramètres de conception du système, qui ont un impact profond sur les performances des câbles et des connecteurs utilisés dans toutes les interfaces utilisées lorsqu'aide à travers les interfaces lorsqu'interface lorsqu'aide locale lorsque jumel à établir des connexions professionnelles.
Sources de référence
-
CONCEPTION DE LA SOUS-STATION 500 KVA, 11/0,415 kV 70 mm câbles blindés de Discussions dans les sous-stations, y compris les câbles en aluminium et en cuivre de 70 mm.
-
Conception de 3 phases 50 hz 500 kva 33/0,4 kv Sous-station de distribution types de câbles, armures et calculs d'ampacité pour câbles enterrés.
Foire aux questions (FAQ)
Q : Qu'est-ce qu'un câble SWA 4 cœurs de 70 mm ?
Un câble SWA 4 cœurs de 70 mm est un type de câble d'alimentation basse tension composé de quatre conducteurs entourés d'un blindage en fil d'acier (SWA) pour une protection et une durabilité améliorées, ce qui le rend adapté aux installations électriques souterraines.
Q : Quels sont les avantages de l’utilisation d’un câble blindé SWA ?
R : Les avantages de l'utilisation d'un câble blindé SWA incluent sa résistance aux dommages mécaniques, sa capacité à résister à des conditions environnementales difficiles, son adéquation aux applications d'enfouissement direct et une sécurité accrue pour la transmission de puissance dans divers contextes.
Q : Un câble SWA 4 cœurs de 70 mm peut-il être utilisé pour les installations électriques souterraines ?
R : Un câble SWA 4 cœurs de 70 mm est idéal pour les installations électriques souterraines en raison de son blindage robuste en fil d'acier, le protégeant des dommages physiques et garantissant des performances extérieures fiables.
Q : Quelle est la différence entre les câbles blindés à 3 et 4 noyaux ?
R : La principale différence entre les câbles blindés à trois et quatre cœurs réside dans le nombre de conducteurs ; le câble à trois cœurs se compose généralement de trois conducteurs et d'un neutre, tandis que le câble à quatre cœurs comprend un conducteur supplémentaire, qui peut être utilisé pour diverses applications, notamment les fonctions de câble de commande.
Q : Quel type d'isolation est utilisé dans un câble SWA 4 cœurs de 70 mm ?
Un câble SWA 4 cœurs de 70 mm est généralement doté de conducteurs isolés XLPE, qui offrent d'excellentes propriétés thermiques et électriques, garantissant des performances et une sécurité efficaces dans les applications basse tension.
Q : Comment le prix du câble pour un câble SWA 4 cœurs de 70 mm se compare-t-il à celui des autres câbles blindés ?
R : Le prix d'un câble SWA à 4 cœurs de 70 mm peut varier en fonction de facteurs tels que la longueur et le fournisseur, mais il est généralement compétitif par rapport aux autres options de câbles d'alimentation blindés en raison de sa construction robuste et de sa longue durée de vie.
Q : Quelle est la signification de la gaine en PVC dans les câbles SWA ?
R : La gaine en PVC des câbles SWA sert de couche de protection externe, fournissant une isolation supplémentaire et protégeant le câble contre l'humidité, les produits chimiques et les dommages physiques, améliorant ainsi sa durabilité pour les applications électriques.
Q : Existe-t-il des normes de câble spécifiques pour les câbles SWA 4 cœurs de 70 mm ?
R : Oui, les câbles SWA 4 cœurs de 70 mm adhèrent à des normes de câble spécifiques qui garantissent la sécurité et les performances, y compris les normes liées à l'isolation, au blindage et à la construction globale, qui sont cruciales pour une transmission de puissance fiable.
Q : Que sont les câbles monocoeurs et comment se comparent-ils aux câbles blindés à 4 cœurs ?
R : Les câbles monocoeurs sont constitués d'un seul conducteur et sont généralement utilisés dans des applications spécifiques où une seule phase est nécessaire. En revanche, les câbles blindés à quatre cœurs fournissent plusieurs conducteurs, permettant des systèmes triphasés ou des fonctionnalités supplémentaires telles que des signaux de commande.
Q : Comment puis-je acheter un câble SWA 4 cœurs de 70 mm auprès d'un fournisseur de câbles ?
R : Pour acheter un câble SWA 4 cœurs de 70 mm, contactez un fournisseur de câbles réputé Ils peuvent vous aider avec les prix, la disponibilité et toutes les exigences spécifiques que vous pourriez avoir pour votre projet électrique.
