Pour contrôler l'éclairage depuis différents points, l'interrupteur à 4 positions est l'un des outils les plus utiles, tant par sa simplicité que par sa fonctionnalité. À l'inverse, si vous êtes un particulier souhaitant améliorer la fonctionnalité de son système d'éclairage, ou un bricoleur souhaitant réaliser un projet enrichissant, il est essentiel de comprendre le fonctionnement et le câblage correct de votre système. Interrupteur à 4 voies Cela vous sera d'une grande aide. Cet article présente les concepts de base de l'interrupteur 4 voies, explique sa configuration personnalisée et explique le processus de câblage. Il est important de comprendre cela pour apaiser vos craintes et comprendre clairement les systèmes électriques bien pensés.

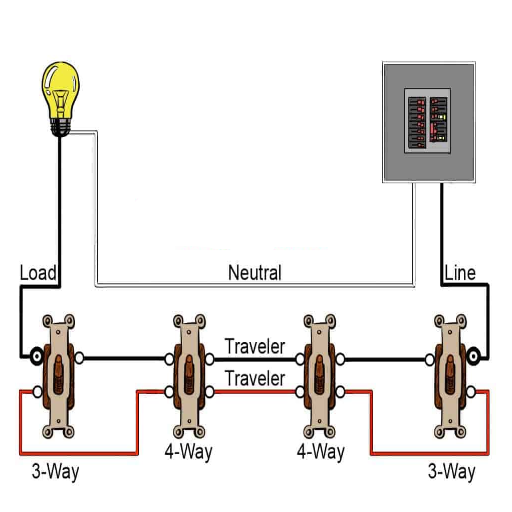

Qu'est-ce qu'un interrupteur à 4 voies ?
Un interrupteur à 4 voies est un interrupteur électrique utilisé dans un système de commutation multivoies pour commander un luminaire ou un ensemble de luminaires depuis trois emplacements différents ou plus. Il fonctionne comme deux interrupteurs à 3 voies et comporte quatre bornes pour diriger le flux électrique selon des chemins alternatifs, permettant ainsi d'allumer et d'éteindre la lumière depuis plusieurs positions, ce qui est très pratique pour les longues distances à parcourir, comme dans les couloirs ou les escaliers.
Définition d'un interrupteur à 4 voies
L'interrupteur à 4 positions permet à un ou plusieurs emplacements supplémentaires de commander un système de contrôle d'éclairage. Il s'installe entre deux interrupteurs à 3 positions dans un circuit. L'interrupteur à 4 positions possède 4 bornes, généralement disposées par paires d'entrée et de sortie. Des opérateurs intégrés modifient le trajet du courant électrique entre les bornes, permettant ainsi d'allumer ou d'éteindre les lumières depuis différents emplacements.
Cette configuration est courante dans les espaces tels que les grandes salles de conférence, les longs couloirs et les escaliers des immeubles à plusieurs étages, où l'accessibilité et le confort sont primordiaux. Du point de vue du matériel électrique, les interrupteurs à 4 voies modernes sont de plus en plus intégrés aux systèmes de domotique. Certains permettent désormais le contrôle à distance via des applications ou la synchronisation des opérations avec des assistants intelligents. De plus, les progrès réalisés en matière de matériaux et de conception rendent ces interrupteurs économes en énergie, avec une perte de courant quasi nulle en fonctionnement.
Terminaux 4
Deux bornes d'entrée et deux bornes de sortie pour une flexibilité maximale
Contrôle multi-emplacements
Contrôlez l'éclairage à partir de trois emplacements différents ou plus
Intégration intelligente
Compatible avec les systèmes de maison intelligente modernes
Efficacité énergétique
Perte de courant minimale pendant le fonctionnement
| Caractéristique | Spécifications | Demande de leasing |
|---|---|---|
| Nombre de terminaux | Quatre (deux entrées et deux sorties) | Systèmes de contrôle multipoints |
| Utilisation principale | Contrôlez un luminaire à partir de trois emplacements ou plus | Grands espaces avec plusieurs points d'entrée |
| Position d'installation | Entre deux interrupteurs à 3 voies dans un circuit | Circuits d'éclairage étendus |
| Applications courantes | Grands couloirs, escaliers et bureaux | Bâtiments commerciaux et résidentiels |
| Fonctionnalités avancées | Intégration intelligente avec l'application et la commande vocale | Systèmes de maison intelligente modernes |
Fonctionnalité d'un interrupteur à 4 voies
Un interrupteur à 4 voies est un élément essentiel d'une boucle d'éclairage avancée, car il fonctionne comme deux interrupteurs à 3 voies. Son rôle est de contrôler un luminaire depuis trois points ou plus, ce qui garantit son utilité dans les grands espaces ou les lieux à entrées multiples.
Contrairement aux interrupteurs classiques, l'interrupteur à 4 voies dirige le courant électrique entre deux fils conducteurs connectés aux interrupteurs à 3 voies situés à chaque extrémité du circuit. Selon des données récentes, l'interrupteur à 4 voies permet d'économiser le câblage triple, définissant ainsi un emplacement optimal pour la gestion de l'énergie dans tout espace de plus de 150 pieds carrés.
La version moderne de l'interrupteur à 4 voies est souvent compatible avec les systèmes intelligents. Il permet de contrôler l'éclairage depuis son smartphone, par commande vocale ou par programmation. Cela améliore la simplicité d'utilisation tout en optimisant l'efficacité énergétique. Il a été démontré que l'interrupteur à 4 voies intelligent permet de réduire la consommation d'énergie liée à l'éclairage de 25 % dans les maisons et les bureaux, tout en offrant une fonctionnalité et une durabilité optimales, qui embellissent tout design.
Comparaison avec les interrupteurs à 3 voies
Interrupteurs à 3 voies
- Contrôle la lumière de deux emplacements
- Couramment utilisé dans les couloirs ou les escaliers
- Processus d'installation plus simple
- Convient aux petites et moyennes surfaces
- Exigences de câblage moins complexes
- Coût initial inférieur
Interrupteurs à 4 voies
- Contrôle la lumière de trois emplacements ou plus
- Idéal pour les grandes pièces et les espaces ouverts
- Installation plus complexe en raison de fils voyageurs supplémentaires
- Idéal pour les espaces de plus de 150 pieds carrés
- Nécessite une connexion en série avec un câblage supplémentaire
- Fonctionnalité et flexibilité supérieures
Les différences fondamentales apparaissent plus clairement lorsqu'on aborde les interrupteurs à deux et trois voies. En général, un interrupteur à trois voies commande une lumière depuis deux emplacements, généralement un couloir ou un escalier. En revanche, un interrupteur à quatre voies offre une autre dimension de contrôle : plus de deux personnes peuvent actionner le circuit entre trois emplacements ou plus. Ceci est utile pour les grandes pièces, comme les séjours ouverts et les salles de conférence.
L'installation d'interrupteurs à 4 voies est un peu plus complexe que celle d'interrupteurs à 3 voies, en raison des câbles voyageurs supplémentaires nécessaires pour les connecter en série. D'un point de vue philosophique, l'interrupteur à 4 voies est une meilleure option pour les environnements où plusieurs entrées sont importantes. Généralement, les interrupteurs à 3 voies conviennent aux petites et moyennes surfaces, tandis que les interrupteurs à 4 voies sont une bonne option pour les surfaces de plus de 150 m² ou les maisons avec des éclairages complexes.
Une autre distinction récente provient des avancées récentes. Par exemple, les interrupteurs intelligents à trois voies peuvent fonctionner parfaitement, mais n'offrent pas forcément la même variété d'options qu'un interrupteur à quatre voies dans les grands espaces. Selon une étude sur les systèmes domotiques intelligents, la présence d'un interrupteur à quatre voies réduit les interventions manuelles de près de 3 % tout en augmentant l'efficacité de l'éclairage. De plus, un interrupteur à quatre voies facilite l'intégration des commandes aux systèmes à commande vocale et aux routines de la maison connectée, offrant ainsi un champ d'utilisation plus large que les systèmes à trois voies classiques ou intelligents.
Enfin, le choix entre un luminaire à 3 ou à 4 voies dépend de la taille et des besoins de l'espace. Si les luminaires à 3 voies sont économiques à installer pour des besoins spécifiques, les luminaires à 4 voies sont plus adaptables pour répondre à la complexité de l'éclairage d'une maison ou d'un bâtiment commercial moderne.

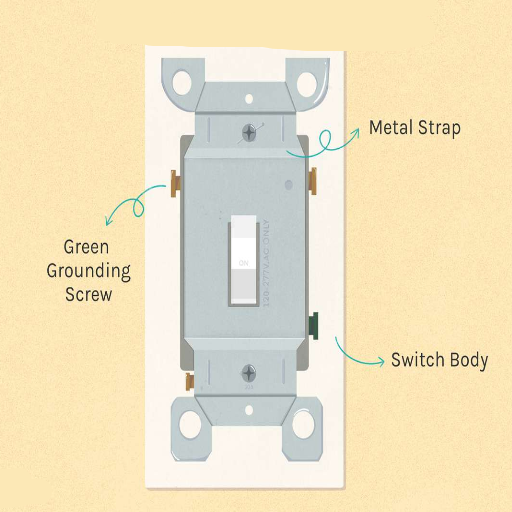

Comment fonctionne un interrupteur à 4 voies
Un interrupteur à 4 positions fonctionne entre deux interrupteurs à 3 positions pour commander une seule lumière, voire plusieurs, depuis trois emplacements distincts ou plus. Il fonctionne en modifiant le chemin électrique entre les interrupteurs connectés. L'interrupteur à 4 positions n'est pas directement relié à la lumière ; le flux électrique est modifié par l'interrupteur lui-même, en fonction de la position du levier, ce qui assure son bon fonctionnement. Généralement, les contacts des interrupteurs à 3 positions sont connectés aux entrées et sorties de l'interrupteur à 4 positions afin d'inverser le chemin du courant et de maintenir un fonctionnement correct.
Principe de fonctionnement de base
Les interrupteurs à 4 positions fonctionnent en faisant varier le circuit électrique qui allume et éteint les lumières à plusieurs endroits. Leur fonctionnement dépend de leur configuration interne, composée de points de contact mobiles qui fournissent des chemins alternatifs pour différents courants. L'association avec deux interrupteurs à 3 positions offre une grande flexibilité pour contrôler l'éclairage des longs couloirs, des escaliers ou des grandes pièces nécessitant plusieurs entrées.
Les tendances récentes suggèrent que les interrupteurs modernes sont plus efficaces. Grâce à la recherche de meilleurs matériaux et à des pratiques de câblage sûres, les interrupteurs à 4 voies modernes sont conçus pour supporter des charges plus importantes, généralement jusqu'à 15 ampères sous 120 volts, et sont donc parfaitement compatibles avec les environnements résidentiels et commerciaux. De plus, des fonctionnalités avancées, telles que des bornes sans vis et des boîtiers en plastique robustes, sont désormais intégrées par les fabricants pour une installation plus facile et une plus grande longévité.
Le schéma de câblage typique à 4 voies permet des changements latéraux, mais les économies d'énergie sont alors accrues. Ainsi, avec plus d'occupants, les lumières peuvent être allumées ou éteintes sans ajout de circuits supplémentaires. Des schémas de câblage appropriés doivent être utilisés afin de respecter les normes électriques locales.
Rôle dans la configuration du circuit
L'interrupteur 4 positions est un dispositif de contrôle d'éclairage flexible, idéal pour les grandes pièces, les halls, les cages d'escalier ou les locaux commerciaux. Installé entre deux interrupteurs 3 positions, ce dispositif permet une interaction harmonieuse entre eux, permettant ainsi d'allumer et d'éteindre la lumière à trois endroits ou plus, pour un confort accru.
Les interrupteurs mentionnés ci-dessus sont reliés par des fils conducteurs pour acheminer le courant, quelle que soit leur position. Les améliorations apportées par l'industrie en matière de configuration des circuits privilégient des schémas de câblage efficaces et des matériaux de meilleure qualité, garantissant une perte d'énergie minimale et un fonctionnement sûr. Un rapport de l'industrie électrique de 2023 indique que les ventes d'interrupteurs à 4 voies ont connu une croissance régulière d'environ 6 % par an, grâce, bien sûr, à leur intégration croissante dans les systèmes de maison intelligente et les solutions de construction écologique.
Intégré à des dispositifs domotiques, un système d'interrupteurs à 4 voies collabore avec des variateurs et des détecteurs de mouvement pour optimiser la consommation d'énergie et les personnalisations personnalisées. De plus, le respect des bonnes pratiques d'installation, notamment des normes du Code national de l'électricité (NEC) ou des réglementations locales équivalentes, garantit la sécurité et le bon fonctionnement des circuits modernes.
Interaction avec les disjoncteurs
Une telle intégration avec les disjoncteurs est primordiale pour la sécurité électrique et l'efficacité du système. Les disjoncteurs assurent la protection nécessaire en coupant le courant en cas de surcharge ou de court-circuit. Associés à des interrupteurs à 4 positions, ils simplifient la gestion des circuits d'éclairage tout en minimisant les risques de pannes électriques.
Dans le contexte actuel, certains nouveaux types de disjoncteurs, comme les AFCI et les GFCI, renforcent la protection contre les risques électriques. Les AFCI préviennent les risques d'électrocution en détectant les courants de défaut à la terre. Selon des données récentes du secteur, les installations AFCI permettent de réduire d'environ 50 % l'incidence des incendies d'origine électrique dans les habitations équipées de tels dispositifs.
Un équilibre idéal entre sécurité et utilité peut être atteint dans les environnements résidentiels et commerciaux grâce à des disjoncteurs avancés intégrés au système de commutation à 4 voies. De plus, le dimensionnement et la coordination corrects des disjoncteurs en fonction de la demande de courant sont devenus un gage de performance essentiel. De plus, cela permet d'éviter les déclenchements inutiles. Cette synergie renforce la sécurité de ces produits et leur confère une crédibilité accrue dans le contexte croissant des normes énergétiques et de conception de systèmes intelligents.

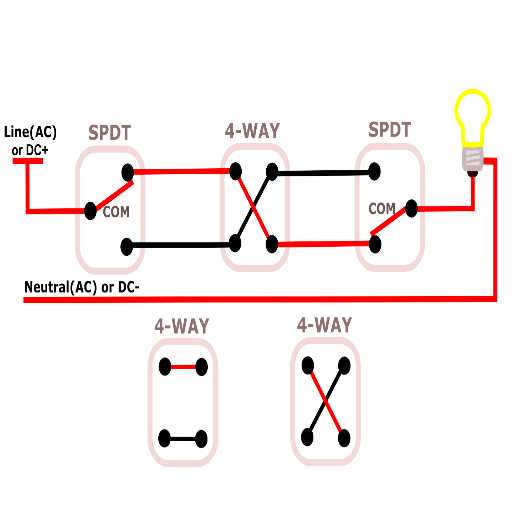

Câblage d'un interrupteur à 4 voies
⚠️ La sécurité avant tout
Avant de commencer tout travail électrique, coupez toujours le courant au disjoncteur. Utilisez un testeur de tension pour vérifier que le courant est coupé avant de poursuivre.
Couper le courant au disjoncteur est la première étape avant de câbler un interrupteur à 4 voies. Un interrupteur à 3 voies est généralement situé entre deux interrupteurs à XNUMX voies dans un circuit permettant de commander un luminaire à partir de trois interrupteurs ou plus.
Identification des fils : Un interrupteur à 4 voies comporte quatre bornes pour les fils de voyage ; il n'y a pas de borne commune. Les fils de voyage entrent par les interrupteurs à 3 voies et ressortent par le côté opposé de l'interrupteur à 4 voies.
Connecter les fils voyageurs : Les deux fils voyageurs qui entrent sont connectés à une paire de bornes de l'interrupteur à 4 voies, et les deux fils voyageurs qui sortent sont connectés à l'autre paire de bornes.
Vérifiez les connexions : assurez-vous que les fixations des fils sont sécurisées et que toutes ces connexions sont effectuées conformément aux marquages ou au schéma de câblage de l'interrupteur.
Test : Remettez l'appareil sous tension, testez et basculez à partir de tous les points de contrôle.
Insistez pour consulter les instructions spécifiques du manuel du fabricant et respectez toujours les codes électriques locaux. En cas de doute, consultez un professionnel.
Outils et matériaux requis
🔧 Outils requis :
- Tournevis à tête plate et Phillips
- Testeur de tension ou multimètre
- Pince à dénuder ou coupe-fil
- Pince à aiguilles
- Ruban électrique
🛠️ Matériel requis :
- Interrupteurs à 4 voies compatibles avec vos besoins de câblage
- Fil électrique (calibre 14 ou 12, selon le circuit)
- Connecteurs de fils ou écrous de fils
- Plaques murales
- Fils de terre et bornes
Avant de commencer à travailler sur l'interrupteur, coupez toujours l'alimentation au niveau du panneau de disjoncteurs pour éviter toute blessure. Utilisez un testeur de tension pour vous assurer qu'aucun courant ne circule.
Guide de câblage étape par étape
- Éteignez !
Localisez le panneau de disjoncteurs et coupez l'alimentation du circuit sur lequel vous allez travailler. Utilisez un testeur de tension pour vous assurer qu'aucun courant ne circule dans les interrupteurs ou les fils. - Préparez votre matériel
Assurez-vous d'avoir rassemblé les outils et le matériel appropriés et d'avoir un fil de calibre approprié (calibre 14 pour un circuit de 15 ampères ou calibre 12 pour un circuit de 20 ampères). Vérifiez également que vos interrupteurs sont compatibles avec votre installation électrique. - Inspecter le câblage
Ouvrez les boîtiers électriques existants pour révéler le câblage intérieur. Identifiez la ligne (source d'alimentation), la charge (alimentant le luminaire), les conducteurs de voyage et les conducteurs de terre. Généralement, une installation se compose de deux conducteurs de voyage et d'un conducteur commun. - Connectez votre premier interrupteur à 3 voies
Tout d'abord, au niveau du premier interrupteur, identifiez le fil d'alimentation entrant ; ce fil constitue la ligne électrique. Connectez le fil noir (phase) provenant de la source d'alimentation à la borne commune du premier interrupteur. Connectez deux fils conducteurs (généralement rouge et noir) aux deux autres bornes. Reliez l'un des fils à la terre sur la vis de terre verte. - Installer l'interrupteur à 4 voies
Connectez les fils de liaison du premier interrupteur à 3 voies aux bornes d'entrée de l'interrupteur à 4 voies. Connectez les bornes de sortie de l'interrupteur à 4 voies aux fils de liaison du deuxième interrupteur à 3 voies. Assurez-vous d'une mise à la terre correcte. - Connectez le deuxième interrupteur à 3 voies
À partir du deuxième interrupteur, connectez la borne commune au fil allant à la charge (le luminaire). Assurez-vous que le fil de terre est connecté à la vis de terre du deuxième interrupteur. - Connecter le luminaire
Au niveau du luminaire, connectez le fil de phase du deuxième interrupteur à la borne de phase du luminaire. Fixez solidement le fil neutre blanc et le fil de terre vert. Maintenez les connexions serrées. - Isoler et sécuriser les connexions
Protégez tous les fils exposés avec des connecteurs ou des serre-fils appropriés. Enroulez du ruban isolant autour de ces connecteurs et de tout fil exposé au-delà pour éviter tout contact. - Installer et tester
Remettez les interrupteurs dans les boîtiers. Vissez fermement les plaques murales. Mettez le courant au disjoncteur. Testez les interrupteurs en observant la lumière s'allumer et s'éteindre à chaque emplacement. - Contrôles de sécurité finaux
Vérifiez toutes les fonctions et connexions des interrupteurs. Soyez attentif à tout bourdonnement ou scintillement des interrupteurs, signe potentiel d'un problème. Si tout semble normal, votre système d'interrupteurs à 4 voies est installé et fonctionne correctement.
Ce guide garantit que votre câblage est réalisé avec précision et en toute sécurité, conformément aux normes électriques en vigueur. Respectez toujours la réglementation locale en vigueur concernant les travaux électriques. Il est conseillé de consulter un électricien agréé en cas de complications ou d'incertitudes concernant votre projet.
Erreurs courantes à éviter
Erreurs de sécurité critiques
- Ne pas couper l'alimentation avant de commencer le travail : Il s'agit de l'une des erreurs les plus dangereuses commises lors d'une installation ou d'un dépannage. Elle représente un risque considérable, avec un risque de choc électrique ou d'endommagement du système. Il est impératif de toujours s'assurer que l'alimentation est coupée à l'aide d'un testeur de tension avant toute intervention sur le câblage.
- Ne pas identifier correctement les fils : L'identification incorrecte des fils communs, des conducteurs de fuite ou des fils de terre est une erreur fréquente qui peut entraîner un dysfonctionnement ou une panne du circuit. Tester et marquer correctement les fils avec un multimètre contribuera grandement à prévenir ce problème.
- Connexions lâches : Les connexions desserrées peuvent entraîner des problèmes intermittents : par exemple, un interrupteur ne reste pas allumé ou clignote. À la longue, elles génèrent de la chaleur, ce qui peut déclencher des incendies électriques. Assurez-vous que toutes les connexions sont fixées avec des serre-fils et que toutes les vis sont bien serrées.
| Erreur commune | ce qui compte vraiment | Prévention |
|---|---|---|
| Mauvais placement des fils sur les bornes de l'interrupteur | Les commutateurs ne fonctionnent pas correctement | Suivez attentivement les schémas de câblage officiels |
| Utilisation de composants incompatibles | Surchauffe et panne du système | Vérifiez les valeurs nominales d'ampérage et de tension |
| Ignorer les tests post-installation | Défauts non détectés et problèmes de sécurité | Testez tous les commutateurs pour un bon fonctionnement |
| Ignorer les codes électriques locaux | Violations du code et risques pour la sécurité | Consultez les normes électriques locales |
Toute erreur dans ces opérations peut compromettre l'efficacité et la sécurité de votre système d'interrupteurs à 4 voies. Prendre le temps de réaliser des tests appropriés et de suivre les recommandations vous aidera à éviter ces écueils et à obtenir un système fiable et fonctionnel.
Applications des interrupteurs à 4 voies
Un interrupteur à 4 positions est principalement utilisé dans les maisons et les bâtiments commerciaux. Il permet de contrôler un seul luminaire ou plusieurs luminaires depuis trois emplacements distincts ou plus. Les interrupteurs à 4 positions sont particulièrement adaptés aux grands espaces tels que les couloirs, les escaliers ou les pièces ouvertes comportant de nombreuses entrées et nécessitant un accès facile à l'éclairage. Un mécanisme d'interrupteur à 4 positions améliore la flexibilité et la simplicité d'utilisation dans les pièces nécessitant plusieurs réglages d'éclairage.
Utilisation dans différents endroits
Les interrupteurs à 4 voies s'intègrent parfaitement dans n'importe quel ensemble, car c'est grâce à leur commodité et à leur adaptabilité qu'ils offrent des options dans les configurations de contrôle de l'éclairage.
Espaces résidentiels : Les grands salons, les longs couloirs et les escaliers à plusieurs étages nécessitent souvent des interrupteurs à quatre voies dans les installations résidentielles. Par exemple, dans une maison à trois étages, ces interrupteurs permettent de contrôler l'éclairage à chaque étage ; ainsi, il n'est plus nécessaire de monter ou de descendre pour allumer ou éteindre une lumière. Cet élément est progressivement devenu un élément très apprécié des maisons modernes, où la fonctionnalité et la facilité d'utilisation sont primordiales.
Bâtiments commerciaux : La plupart des espaces commerciaux, tels que les immeubles de bureaux, les hôtels et les centres de conférence, devant éclairer de vastes zones ou sections avec de multiples points d'accès, ont recours à des interrupteurs à 4 voies. Par exemple, une salle de conférence comportant plusieurs portes peut être équipée d'interrupteurs à chaque porte pour contrôler l'éclairage depuis n'importe quel point.
Ces lieux nécessitent l'éclairage des circuits pour garantir l'accessibilité des grands espaces, notamment grâce à un éclairage écoénergétique. Les interrupteurs à 4 voies suscitent donc un vif intérêt. Leur flexibilité fait de ces interrupteurs, associés à des variateurs ou à des commandes d'éclairage intelligentes, de véritables contributeurs aux économies d'énergie. Ce contrôle réduit la consommation d'énergie dans les espaces résidentiels et commerciaux et est donc indissociable des efforts de conception durable. Des études récentes indiquent que leur adoption progresse principalement parce que ces systèmes permettent d'économiser environ 20 % de la consommation d'électricité à différents endroits, ce qui contribue à la synergie entre réduction des coûts et confort.
| Type de lieu | Applications typiques | Les Avantages | Économies d'énergie |
|---|---|---|---|
| Résidentiel | De longs couloirs, des escaliers et de grands salons | Commodité, sécurité, accessibilité | Jusqu'à 25 % avec intégration intelligente |
| Commerciales | Salles de conférence, couloirs de bureaux, halls d'entrée | Contrôle d'accès multiple, efficacité | Jusqu'à 40 % avec les systèmes d'automatisation |
| Industriel | Entrepôts, ateliers de fabrication | Contrôle de l'éclairage sur une grande surface | Jusqu'à 30 % avec des détecteurs de mouvement |
| Services éducatifs | Salles de classe, auditoriums, couloirs | Accès facile, conformité aux normes de sécurité | Jusqu'à 35 % avec contrôle programmé |
Avantages de l'installation d'interrupteurs à 4 voies
Contrôle d'éclairage amélioré
L'un des avantages précieux de la commutation à 4 voies est un meilleur contrôle de l'éclairage dans les grands espaces. Une configuration équivalente à une commutation à 4 voies permet de contrôler un seul luminaire depuis trois emplacements ou plus. Cette fonctionnalité est pratique pour les zones comme les couloirs, les escaliers ou les grands espaces de vie, où l'utilisation des interrupteurs peut s'avérer difficile.
Économie d'Énergie
Envisagez de combiner un système d'interrupteurs à 4 voies avec des systèmes économes en énergie, comme un éclairage LED ou des variateurs ; un tel système peut continuer à garantir des économies d'énergie. Des études récentes suggèrent que l'association d'un éclairage intelligent et d'interrupteurs à 4 voies pourrait permettre, avec un réglage bien optimisé, de réaliser 4 % d'économies d'énergie.
Amélioration de la sécurité
Pour une sécurité accrue, notamment dans les immeubles à plusieurs étages, les interrupteurs à 4 positions sont essentiels à l'éclairage. Ils permettent d'éclairer plusieurs points pour garantir à l'utilisateur un chemin bien éclairé, réduisant ainsi les risques de trébuchement ou de chute.
Intégration intelligente
Les fonctionnalités des interrupteurs à 4 voies sont considérablement améliorées lorsqu'ils sont intégrés à un écosystème de maison connectée contemporain. Une fois connectés à un hub intelligent ou à un système de commande vocale, il est possible d'automatiser davantage les programmes d'éclairage ou de contrôler les lumières à distance via un smartphone.
Cela profite aux occupants en réduisant les factures de services publics, le gaspillage d'énergie et le respect de l'environnement.
Pensez-y toujours avec les plus jeunes membres du foyer, les personnes âgées ou les membres de la famille ayant des problèmes de mobilité ; la visibilité devient impérative lorsque vous montez un escalier ou traversez une zone sombre.
Ce niveau de contrôle est simplement confortable et devient rapidement la norme en matière de design d'intérieur. L'intégration intelligente a déjà rendu les systèmes d'éclairage relativement efficaces ; cependant, grâce aux récentes avancées, elle peut réduire encore davantage le gaspillage d'énergie.
Il existe des interrupteurs pratiques qui assurent un contrôle de l'éclairage plus intelligent, plus sûr et plus économe en énergie dans les bâtiments résidentiels et commerciaux. Cette popularité croissante constitue un pas en avant vers des environnements de vie durables et intelligents.
Considérations pour les propriétaires
Lorsqu'ils envisagent l'installation d'interrupteurs à 4 voies et de systèmes d'éclairage intelligents, les propriétaires doivent prendre en compte différents facteurs importants pour maximiser l'efficacité et les avantages. Selon de nouvelles études, les économies d'énergie réalisées grâce à la mise en œuvre de systèmes d'éclairage intelligents dotés d'interrupteurs avancés peuvent réduire jusqu'à 30 % de la consommation d'énergie, ce qui en fait une option écologique et économique.
Un autre point important à prendre en compte est la facilité d'installation. Dans certaines situations, l'intervention d'un professionnel peut être nécessaire, mais grâce à de nombreux interrupteurs à 4 voies modernes, l'installation est désormais beaucoup plus simple, offrant ainsi davantage de possibilités aux propriétaires et réduisant les coûts de main-d'œuvre initiaux. De plus, il est important de tenir compte de la compatibilité avec votre système de domotique actuel afin que l'interrupteur à 4 voies choisi fonctionne avec des plateformes telles qu'Alexa, Google Home ou Apple HomeKit, pour un confort et un contrôle optimaux.
Enfin, la durabilité à long terme et la garantie ne doivent pas être négligées. Investir dans des marques offrant de longues garanties vous protégera toujours contre les besoins d'entretien ou les coûts de remplacement à long terme. Ces aspects peuvent préparer les propriétaires à créer un environnement de vie réellement intelligent, sûr et économe en énergie.

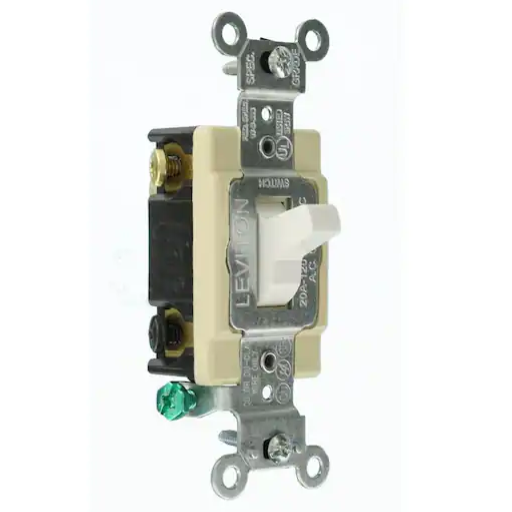

Conseils de sécurité et meilleures pratiques
Consignes de sécurité essentielles
La sécurité doit toujours être la priorité absolue lors de l'utilisation de systèmes électriques. Le respect des procédures appropriées permet d'éviter les accidents et de garantir un fonctionnement fiable.
Assurer des pratiques de câblage sûres
Un câblage approprié garantit la sécurité et le bon fonctionnement de votre maison. Pour garantir des pratiques de câblage sûres, respectez les codes et réglementations locaux en matière de construction qui régissent la section des fils, les méthodes d'installation et les exigences relatives aux circuits. Avant d'intervenir sur un appareil électrique, assurez-vous de couper l'alimentation au disjoncteur ; cela évitera tout risque d'accident. Utilisez un fil de type et de section adaptés à chaque charge électrique. L'utilisation de fils ou de connecteurs endommagés est dangereuse. Resserrez toutes vos connexions pour éviter les arcs électriques ou les incendies, et assurez-vous que vos fils sont correctement isolés pour éviter les courts-circuits. En cas de doute sur le câblage, faites appel à un électricien agréé pour vous assurer qu'il est correct et sûr. Inspectez régulièrement le câblage, en particulier en cas de signes visibles d'usure, de surchauffe ou de dommages, et ces problèmes doivent être résolus immédiatement pour préserver l'intégrité du système.
| Pratique de sécurité | Pourquoi c'est important | Comment implémenter |
|---|---|---|
| Lisez attentivement les instructions | Empêche une installation incorrecte et les risques de sécurité | Toujours se référer aux directives du fabricant |
| Coupez l'alimentation avant de travailler | Empêche les chocs électriques et les dommages au système | Utilisez un disjoncteur et vérifiez avec un testeur de tension |
| Utiliser des produits certifiés | Assure les normes de sécurité et la compatibilité | Recherchez les certifications UL ou Energy Star |
| Évitez la surcharge du circuit | Empêche la surchauffe et les incendies électriques | Calculez la charge totale et restez dans les limites |
| Entretien régulier | Identifie l'usure et prévient les pannes | Inspections périodiques et réparations rapides |
| Réseau sécurisé (systèmes intelligents) | Protège contre les accès non autorisés | Mots de passe forts et cryptage activés |
Vérification des disjoncteurs et de l'alimentation électrique
La première vérification consiste à vérifier si des disjoncteurs ont sauté et à s'assurer qu'ils sont tous correctement positionnés. Un disjoncteur déclenché doit toujours être réarmé, c'est-à-dire coupé puis rallumé. Vérifiez que l'alimentation électrique est stable et correctement branchée. Si le problème persiste ou que l'origine n'est pas clairement identifiée, faites immédiatement appel à un électricien professionnel avant de vous mettre en danger.
Entretien des interrupteurs à 4 voies
Lors de l'entretien d'un interrupteur à 4 positions, coupez d'abord le courant pour plus de sécurité. Inspectez l'interrupteur pour détecter tout dommage, comme des connexions desserrées, des vis usées ou des composants brûlés. Resserrez les vis si elles sont desserrées et assurez-vous que tous les fils sont bien connectés à leurs bornes. Nettoyez les plaques de l'interrupteur et les zones environnantes afin que la poussière et les débris ne nuisent pas à son bon fonctionnement. Testez l'interrupteur en le basculant tout en vérifiant le bon fonctionnement de toutes les lumières et appareils qui y sont connectés. Si le problème persiste ou si l'interrupteur refuse de fonctionner, envisagez de le remplacer ou de faire appel à un électricien professionnel. Un nettoyage et une inspection réguliers prolongeront la durée de vie de votre interrupteur à 4 positions et le maintiendront en bon état de fonctionnement.
Résumé : Maîtriser les systèmes de commutation à 4 voies
Les interrupteurs à 4 voies constituent une solution sophistiquée pour le contrôle de l'éclairage moderne, offrant une flexibilité et un confort inégalés, tant pour les applications résidentielles que commerciales. En comprenant leur fonctionnement, les techniques de câblage appropriées et les consignes de sécurité, vous pouvez mettre en œuvre ces systèmes avec succès pour améliorer l'efficacité lumineuse de votre espace et l'expérience utilisateur.
La clé d'une installation réussie d'un interrupteur à 4 voies réside dans une planification minutieuse, le respect des protocoles de sécurité et une bonne compréhension des principes électriques. Que vous modernisiez un système d'éclairage existant ou que vous en conceviez un nouveau, les interrupteurs à 4 voies offrent la polyvalence nécessaire pour un contrôle complet de l'éclairage depuis plusieurs emplacements.
N'oubliez pas que si l'installation par soi-même est possible pour les personnes expérimentées, les travaux électriques complexes doivent toujours être réalisés par des professionnels agréés afin de garantir la sécurité et le respect des normes. Investir dans une installation appropriée et des composants de qualité vous assurera des années de fonctionnement fiable et un confort accru pour votre système de contrôle d'éclairage.
Sources de référence
Mise en œuvre de l'automatisation des alimentations à l'aide de réseaux de Petri colorés
Contrôle à distance des appareils électroménagers à l'aide d'une télécommande basée sur un module RF
Foire Aux Questions (FAQ)
Qu'est-ce qu'un interrupteur à 4 voies et comment fonctionne-t-il ?
Un interrupteur à 4 positions permet de contrôler un luminaire depuis trois emplacements distincts. Associé à deux interrupteurs à 3 positions, il crée un circuit permettant d'allumer et d'éteindre une lumière depuis différents points d'une pièce.
Comment câbler un interrupteur à 4 voies dans mon circuit ?
L'interrupteur à 4 voies est relié aux fils de voyage, qui relient les deux interrupteurs à 3 voies. L'interrupteur à 4 voies possède quatre bornes, généralement deux bornes à vis couleur laiton et deux autres bornes. Les fils noir et rouge provenant des interrupteurs à 3 voies sont connectés aux bornes correspondantes de l'interrupteur à 4 voies, ce qui permet d'allumer ou d'éteindre la lumière depuis différents endroits.
Puis-je simplement installer un interrupteur à 4 voies supplémentaire dans ma configuration de contrôle actuelle ?
L'ajout d'un interrupteur à 4 positions à un circuit électrique est simple : il s'agit d'un point de commande supplémentaire, permettant ainsi de contrôler un même luminaire depuis plusieurs emplacements. Veillez à câbler correctement l'interrupteur à 4 positions afin qu'il soit connecté aux fils de liaison des interrupteurs à 3 positions existants.
Quelle couleur de fil doit être utilisée dans le câblage d'un interrupteur à 4 voies ?
Normalement, les fils d'un interrupteur à 4 voies sont de couleur noire et rouge, qui servent de conducteurs. Les couleurs des fils utilisés pour les connexions de la source d'alimentation et des luminaires peuvent varier. Pour garantir un fonctionnement sûr et efficace, il est essentiel de toujours respecter les normes et pratiques de votre système électrique.
Qu'est-ce qu'un interrupteur à 4 voies et en quoi diffère-t-il d'un interrupteur à 3 voies ?
Souvent, l'éclairage est contrôlé depuis plusieurs points grâce à la combinaison de deux interrupteurs à trois positions et d'un interrupteur à quatre positions. L'interrupteur à quatre positions constitue simplement un point intermédiaire dans le circuit, qui peut être complété grâce à deux chemins le traversant, selon la position des interrupteurs.
Qu'en est-il du disjoncteur lors de l'installation de l'interrupteur à 4 voies ?
Lors de l'installation d'un circuit à quatre voies, il faut s'assurer que le disjoncteur peut supporter la charge. Pensez également à votre sécurité en coupant systématiquement le disjoncteur et en travaillant à partir de là.
Comment contrôler la lumière à partir de trois endroits ?
Depuis trois emplacements différents, le contrôle de l'éclairage nécessite deux interrupteurs à trois positions et un interrupteur à quatre positions. L'interrupteur à trois positions se connecte à la source d'alimentation et à la lumière par ses deux extrémités opposées, tandis que l'interrupteur à quatre positions est connecté au milieu, entre les deux interrupteurs à trois positions, permettant ainsi plusieurs positions d'allumage et d'extinction.
Quel est le but des fils voyageurs dans un circuit d'interrupteur à 4 voies ?
Les câbles voyageurs constituent l'élément essentiel entre les interrupteurs à 3 et 4 voies, car ils conduisent le courant dans un circuit à 4 voies. Ces câbles assurent la communication entre les interrupteurs, permettant ainsi d'allumer et d'éteindre la lumière depuis différents endroits.
Quelle est l’importance de la connexion en queue de cochon dans un circuit de commutation à 4 voies ?
Dans une configuration d'interrupteur à 4 voies, les pigtails sont généralement reliés à plusieurs fils pour assurer une connexion sûre et fiable. Cette méthode facilite le câblage et contribue à garantir une bonne circulation électrique dans le circuit, notamment lors de la connexion à plusieurs interrupteurs.
