Comprendre la capacité de transport de courant d'un câble de 10 mm

Pour préserver la sécurité et la conformité des travaux électriques, la détermination de la taille de câble appropriée est essentielle pour l'efficacité. Le câble de 10 mm Le type est régulièrement utilisé dans plusieurs environnements domestiques, commerciaux et même industriels. L'article suivant expliquera ces tailles de câbles beaucoup plus en détail, notamment en ce qui concerne leur capacité. Il guidera sur les facteurs affectant la capacité d'un câble de 10 mm lors de la réalisation d'opérations. Ces câbles peuvent différer en termes de matériau, d'isolation, de méthode d'installation et de conditions de fonctionnement. Après avoir lu cet article, on pourra s'engager en toute confiance dans la pesée de différents câbles par compréhension les exigences et les besoins de son cas tout en acquérant un aperçu des meilleures pratiques et normes de l'industrie. Les ingénieurs, les électriciens et les passionnés trouveront cet article utile car il couvre sans effort les bases des composants des systèmes électriques complexes.

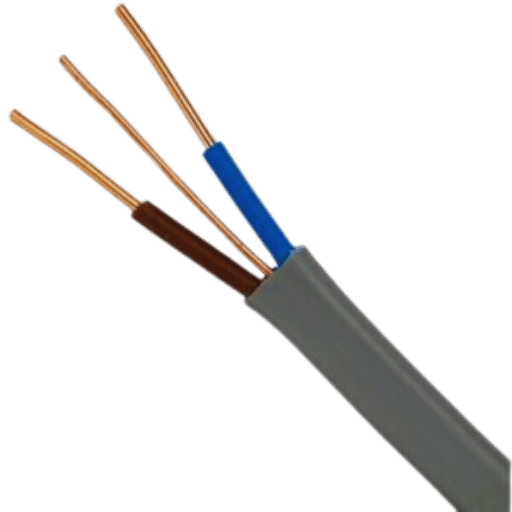

Quels facteurs affectent le Câble de 10 mm Capacité de charge actuelle ?

Matériau du conducteur

• Le type de matériau conducteur, généralement du cuivre ou de l'aluminium, a un effet direct sur la capacité du câble à transporter le courant. Le cuivre étant plus conducteur que l'aluminium, il est capable de supporter une capacité de transport de courant plus élevée que l'aluminium de la même surface.

Température ambiante

• Le niveau de courant admissible peut être diminué car des températures ambiantes plus élevées augmenteront la température du câble pendant le fonctionnement, ce qui peut devenir dangereux.

Conditions d'installation

• La façon dont le câble est enterré, placé dans des conduits ou laissé à l'air libre influe sur la ventilation et le refroidissement. Une mauvaise installation des câbles réduira la dissipation de chaleur, ce qui augmentera encore la température et réduira l'efficacité et la capacité.

Type d'isolation

• Le niveau de chaleur est également déterminé par la classification thermique, qui est déterminée par le matériau utilisé dans l'isolation du câble. Si l'isolation est classée de manière élevée, les chances que le courant circule dans le câble sans l'endommager augmentent.

Disposition des câbles

• Lorsqu'un grand nombre de câbles sont maintenus ensemble, moins de chaleur est dissipée, donc plus de chaleur est emprisonnée, ce qui entraîne une baisse de la capacité de transport de courant de chaque câble.

En étant conscient de ces facteurs, il est plus facile pour les utilisateurs de câbles de 10 mm d’éviter toute mauvaise utilisation dans les applications où la sécurité et les performances sont importantes.

Comment le Méthode d'installation Capacité d'influence ?

La manière dont le câble est installé détermine l'efficacité avec laquelle la chaleur générée peut être dissipée, ce qui affecte la capacité de transport de courant d'un câble. Câbles installés Les câbles installés à l'extérieur sont capables de dissiper la chaleur bien mieux que ceux installés dans des murs ou des conduits, car ces zones peuvent devenir plus chaudes. Une dissipation de chaleur aussi faible peut provoquer une chaleur dommageable, rendre le câble moins efficace et même raccourcir sa durée de vie. De plus, les scénarios d'installation tels que les installations souterraines doivent également tenir compte de la résistivité thermique du sol, qui affecte la conduction. Les performances et la sécurité des câbles peuvent être garanties efficacement grâce à des méthodes d'installation, mais une approche appropriée est nécessaire pour atteindre cet objectif.

Impact de Température ambiante sur la capacité du câble

La capacité de câbles électriques Le transport du courant, ou l'intensité admissible, est étroitement lié à la température de l'environnement. Si la température extérieure est élevée, il devient difficile pour ces câbles de diffuser de la chaleur. Cela limite à son tour la capacité de transport de courant des câbles. Les principes de fonctionnement qui régissent cette relation sont des lois thermiques, car les câbles consomment de l'énergie, ce qui les amène à générer de la chaleur, et s'ils ne sont pas correctement ventilés, la chaleur peut entraîner une défaillance de l'isolation ou un dommage de conformité.

Par exemple, les capacités opérationnelles des câbles sont limitées dans certaines conditions, comme à 30 °C (86 °F), qui étaient auparavant opérationnelles sans restriction sur l'intensité admissible. Mais il existe des conditions où la température monte à environ 40 °C (104 °F) ou plus, ce qui augmente alors l'intensité admissible et, dans presque tous les cas, la déclasse. Afin de réduire le risque de surchauffe parasite, des facteurs de déclassement qui réduisent l'intensité admissible d'environ 20 à 30 % pour chaque 10 degrés de température supérieure à la norme sont fournis par l'industrie et les producteurs du câble.

Et pourtant, même les matériaux isolants avancés ne peuvent pas résister à une chaleur ambiante extrême pendant une période prolongée, ce qui réduit finalement leur durée de vie. Certains types de câbles fonctionnent dans des conditions extrêmes, par exemple les câbles isolés en polyéthylène réticulé (XLPE) ont tendance à avoir de meilleures conditions thermiques. Au moment de la conception du projet, les ingénieurs utilisent les profils de température locaux pour s'assurer que le dimensionnement des câbles utilisés est approprié et que le système reste opérationnel de manière fiable, en particulier si la région connaît des climats extrêmes.

Le rôle de Isolation des câbles dans la détermination de la capacité

L'isolation détermine l'ampérage entourant le câble électrique et constitue sans doute le facteur le plus important affectant l'ampacité du câble. Les paramètres qui affectent la quantité de matériau isolant comprennent le type d'isolation, son épaisseur et ses propriétés thermiques. Par exemple, les matériaux isolants couramment utilisés comme le chlorure de polyvinyle (PVC) peuvent résister à quarante degrés dans une limite maximale de soixante-quinze degrés, et le polyéthylène réticulé (XLPE) peut résister jusqu'à quatre-vingt-dix degrés dans diverses applications. De telles différences peuvent avoir un impact considérable sur la capacité de transport de courant sûre des câbles dans divers environnements.

Une étude récente a montré que les câbles isolés avec du XLPE pour un système de transmission de moyenne à haute tension peuvent fonctionner de manière constante autour de 25 à 30 % de la plage supérieure par rapport aux câbles isolés en PVC lorsqu'ils sont utilisés dans un environnement similaire. De plus, les matériaux isolants haute performance tels que le caoutchouc éthylène-propylène (EPR), qui est utilisé dans le secteur industriel, sont assez faciles à utiliser car ils ont une rigidité diélectrique plus élevée et sont assez durables. Par exemple, il a été démontré que le fil isolé en EPR fonctionne efficacement à des températures élevées allant jusqu'à 150 degrés dans les zones où une résistance aux températures extrêmes est requise.

Outre les facteurs externes tels que la température ambiante et le regroupement des câbles, il est également important d'évaluer ces paramètres d'isolation. Par exemple, lorsque les câbles sont regroupés de manière serrée, la capacité de dissipation diminue, ce qui conduit généralement à des températures de fonctionnement plus élevées. L'une des conséquences de ces températures élevées est généralement une réduction de la capacité de transport de courant effective. Il existe des normes, par exemple la norme CEI 60287, qui fournissent des méthodes de calcul de la correction de l'intensité admissible en fonction de l'isolation, de la température de fonctionnement et des paramètres d'installation, entre autres, ce qui garantit les performances et la sécurité des systèmes de câbles dans de multiples applications.

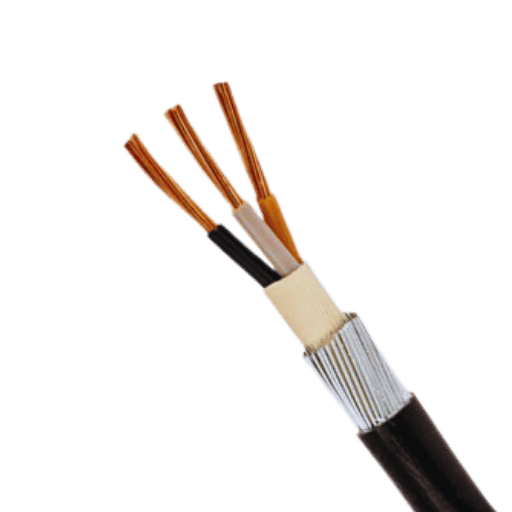

Quelle puissance peut fournir un canon de 10 mm Câble Soutien?

Calcul du Courant de charge pour câbles de 10 mm

Pour déterminer le courant de charge d'un câble de 10 mm, les paramètres suivants doivent être pris en compte :

1. Source – Les câbles en cuivre ou en aluminium ont des capacités de transport de courant différentes, ce qui est généralement un facteur à prendre en compte. Le cuivre supporte généralement une charge plus importante que l'aluminium.
2. Méthode d'installation – La manière dont le câble est installé, par exemple au-dessus du sol, sous terre ou dans un conduit, aura une influence sur le refroidissement et l'intensité du câble.
3. Valeurs nominales de tension et de courant – Le câble en cuivre de 10 mm a généralement une intensité nominale de 40 A à 70 A ; celle-ci varie selon les conditions d'installation et les normes d'isolation. Pour l'aluminium, ce rapport est susceptible d'être légèrement réduit.
4. Température – L’utilisation à des températures ambiantes élevées ou à des températures de fonctionnement élevées nécessiterait une réduction de puissance pour une utilisation sûre.

Pour déterminer la capacité de transport de courant, il convient de consulter la norme IEC 60287 pertinente ou d'obtenir les instructions du fabricant pour ce type de câble et l'utilisation prévue. Utilisez toujours la valeur la plus pessimiste pour éviter de compromettre la sécurité.

Comprendre l' Cote KW pour câble de 10 mm

La puissance en kW et la capacité en courant d'une installation donnée dépendent d'un certain nombre de variables, parmi lesquelles figurent notamment la méthode d'installation, la température ambiante et, bien sûr, la tension d'installation. On constate qu'un câble à âme en cuivre d'environ 10 mm peut transporter environ 40 à 50 ampères pour un système monophasé de 230 volts CA. En utilisant l'équation \( P = VI \ ), où \( P \) la puissance est exprimée en kilowatts : \( V \) est la tension et \( I \) le courant, cela se traduit par une valeur comprise entre 9.2 et 11.5 kilowatts dans les meilleures conditions.

Il est également observé que pour les systèmes triphasés fonctionnant sous 400 volts, un câble en cuivre de 10 mm peut être transporté avec un tel facteur de puissance dans les meilleurs scénarios, qui sont d'environ 26 à 30 kilowatts dans certaines conditions telles que les méthodes d'installation, c'est-à-dire enterrées dans un conduit, ou souterraines ou même exposées, et aussi les conditions ambiantes. Il existe des propriétés uniques au sein du câble en termes de température, de câbles de groupe et de leurs applications qui doivent être réduites pour garantir la sécurité dans les conditions d'utilisation.

Il est important de vérifier les normes CEI ou les spécifications techniques du fabricant pour obtenir des chiffres précis pour l'application en question. Par exemple, la puissance nominale et la puissance nominale de câbles en aluminium peut varier légèrement en raison des températures élevées. Les câbles doivent toujours être choisis de manière prudente pour garantir que les normes de sécurité ne soient pas violées, mais avec prudence quant aux déclassements estimés.

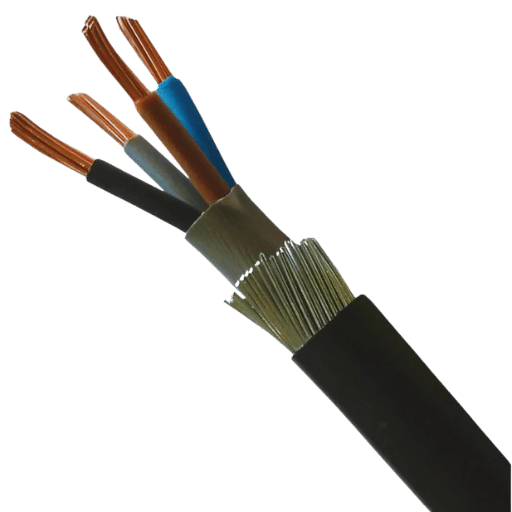

Est de 10 mm Câble jumelé et de terre Convient aux appareils de cuisson électriques ?



Utilisation d'un câble de 10 mm pour un Cuisinière Installation

Un câble de 10 mm Twin and Earth peut être utilisé pour l'installation d'une cuisinière, bien qu'il soit important de noter que la charge maximale du câble ne doit pas être dépassée ; ce câble de 10 mm est capable de transporter un courant entre 40 et 64 ampères, selon la température de fonctionnement et l'installation, la plupart des cuisinières électriques standard ont des puissances nominales entre ces deux plages, donc un câble de 10 mm convient à ces tâches. Il est important de confirmer d'abord la puissance nominale de l'appareil, car cela permettra d'éviter d'utiliser le câble avec un disjoncteur ou un fusible qui ne correspond pas à sa taille ; assurez-vous également de respecter les réglementations de câblage en vigueur dans votre région et, si nécessaire, contactez un électricien qualifié pour obtenir de l'aide.

Choisir la bonne Taille du MCB pour un circuit de cuisson

La charge totale de l'appareil de cuisson, les paramètres du circuit et les lois applicables en matière d'installation électrique doivent être pris en compte lors du choix de la taille du disjoncteur miniature (MCB) du circuit de la cuisinière. La plupart des cuisinières électriques ont une puissance comprise entre 3 kW et 12 kW et, en fonction de la tension, qui est le plus souvent de 230 V dans un environnement domestique, la limite de courant serait comprise entre 13 et 52 ampères.

Les circuits de cuisinière domestiques standard britanniques utilisent normalement un disjoncteur différentiel de 32 ampères, souvent utilisé dans les maisons. Cette taille devrait suffire pour la plupart des cuisinières d'une puissance nominale allant jusqu'à 7.4 kW. Dans le cas où la puissance moyenne de la cuisinière dépasse 7.4 kW, un disjoncteur différentiel de 40 ampères peut être nécessaire pour la protection. Il est impératif que la taille du câble corresponde à la puissance nominale du disjoncteur différentiel, car ce dernier empêche les surintensités, qui peuvent endommager considérablement l'appareil en raison d'une surchauffe ou d'une fusion. Par exemple, en plus du facteur d'installation, un disjoncteur différentiel de 10 mm² est nécessaire. câble qui transporte 64 ampères est mieux adapté avec un disjoncteur différentiel de 40 A.

De plus, il est important de garder à l'esprit le choix du type de disjoncteur et de noter également que les disjoncteurs de type B et C sont les plus adaptés à un usage domestique. Les disjoncteurs de type B sont conçus pour se déclencher à des courants d'appel plus faibles, ce qui est applicable dans les circuits avec très peu de charges transitoires. Le disjoncteur de type C, au contraire, peut tolérer un courant d'appel plus important, ce qui le rend applicable lorsqu'un circuit est doté de transitoires intermittents comme ceux provoqués lors de la commutation d'une cuisinière de grande capacité.

En fin de compte, il convient de toujours effectuer une estimation de la charge prévue, de s'assurer que les paramètres de câble requis sont en place et de tenir compte des limites locales, par exemple au Royaume-Uni avec la norme BS 7671, lors du processus de dimensionnement du disjoncteur différentiel. Pour des raisons de sécurité et de légalité, il est conseillé de faire appel à un électricien qualifié lors de l'installation ou de la modification d'un circuit de cuisinière.

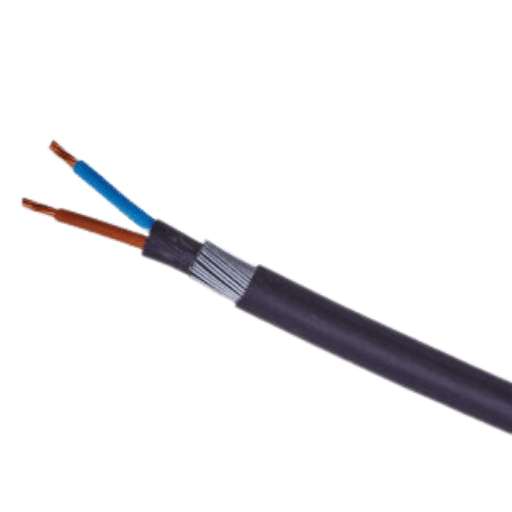

Peut 10 mm Câble Peut-on l'utiliser pour les installations de douche ?

Déterminer le Capacité de charge actuelle pour circuits de douche

Des facteurs tels que la température ambiante, la méthode d'installation et la longueur du circuit électrique déterminent la quantité de courant qu'un câble d'une section de 10 mm² peut transporter. On estime qu'un tel câble peut supporter un courant de 64 ampères pour les douches dans des conditions normales. Presque toutes les douches de 230 V et d'une puissance nominale allant de 8.5 kW à 10.5 kW peuvent être utilisées.

Les conditions d'installation peuvent limiter radicalement cette capacité. Si le câble est dissimulé dans une isolation ou si les longueurs sont beaucoup plus longues que d'habitude, certaines normes peuvent différer. Avant de sélectionner un câble définitif, tous les détails de l'installation électrique, y compris le câble, la méthode d'installation et les spécifications de la douche, doivent être approuvés par les autorités locales. La considération finale pour une telle installation revient à un électricien certifié qui recommandera le câble le mieux adapté.

Installation d'un Câble de 10 mm pour une sécurité maximale

Il existe plusieurs paramètres techniques à respecter pour garantir la sécurité et l'efficacité lors de l'installation d'un câble de 10 mm². L'un des plus importants de ces paramètres est le choix de la taille appropriée du disjoncteur afin de minimiser le danger pour le câble et l'appareil qui y est connecté. Pour un câble de 10 mm², je recommanderais l'utilisation de disjoncteurs de 50 à 63 ampères dans des conditions normales. Cela réduit les risques de surchauffe et répond aux normes de sécurité prescrites. De plus, une mise à la terre correcte est indispensable pour éviter les chocs électriques et garantir un système électrique fiable.

Un autre aspect crucial à examiner est la chute de tension. Cela est particulièrement pertinent pour les circuits avec des câbles relativement longs car, pour un circuit de plus de 35 m, la résistance supplémentaire du câble pourrait faire chuter la tension fournie à l'appareil à des niveaux inacceptables. La plupart des installations domestiques, selon la norme IEC 60364, ne doivent pas dépasser 3 à 5 % de la tension d'alimentation ; des mesures supplémentaires sont nécessaires si la chute de tension dépasse ces valeurs. À titre préventif, essayez d'estimer la distance approximative du circuit et modifiez la taille du câble si nécessaire.

En effet, les conditions ambiantes telles que l'isolation des murs peuvent altérer les caractéristiques d'un câble. Selon les directives du code électrique local, celles-ci nécessitent des facteurs correctifs qui doivent être appliqués aux valeurs de courant pour définir la quantité correcte de chaleur à évacuer. Il est également essentiel de s'assurer que le câble est correctement soutenu par des clips ou des conduits de bonne qualité pour résister aux chocs mécaniques ou à l'usure.

Le respect des normes électriques nationales permet un fonctionnement sûr et conforme des systèmes de câblage de 10 mm². Pour une évaluation complète de la conformité à la réglementation, reportez-vous toujours aux documents les plus récents et/ou consultez un électricien qualifié.

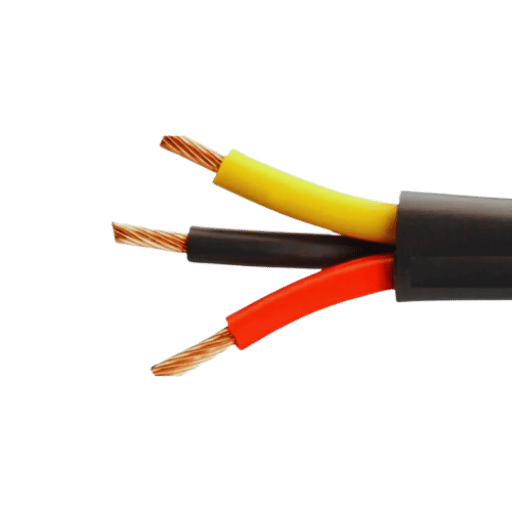

Quelle est l'utilisation appropriée du 10 mm Câble armé?

Explorer les avantages de Câble SWa

Le câble blindé en fil d'acier (SWa) offre de nombreux avantages qui le rendent adapté à certaines installations d'applications électriques, en particulier lorsque la robustesse et une protection supplémentaire sont requises. Vous trouverez ci-dessous un examen détaillé de ses avantages :

Protection mécanique

• Le blindage en fil d'acier offre une excellente protection mécanique contre l'écrasement du câble, la flexion accidentelle ou toute autre contrainte mécanique physique. Cela rend le câble SWa utile dans les zones souterraines pour soutenir les travaux de construction et les entreprises industrielles.

Résistance à la corrosion

• La gaine extérieure du câble SWa a été conçue pour résister à la corrosion et prolonger ainsi la durée de vie du câble dans des environnements humides ou chimiquement corrosifs. Ceci est particulièrement avantageux dans le cas d'installations extérieures ou souterraines.

Haute résistance à la traction

• Grâce à la couche blindée, le câble SWa présente une bonne résistance à la traction, ce qui signifie que le câble peut être tiré plus fort lors de son déploiement, et cette caractéristique est vitale pour les longs trajets de câbles ou les câbles installés sur des itinéraires accidentés.

Résistance au feu

• Un certain nombre de câbles SWa sont équipés de matériaux spéciaux résistants au feu, qui garantissent que ce type de câble sera en mesure de maintenir le circuit en cas de températures élevées ou d'incendie. Ainsi, ils sont largement utilisés dans des applications critiques et sensibles telles que les alarmes incendie ou les circuits d'éclairage de secours.

Gamme d'utilisations

• Des environnements divers, des ménages aux projets industriels à grande échelle, sont facilement pris en charge grâce à l'utilisation de câbles SWa car ils sont applicables aux systèmes basse, moyenne et haute tension.

Conformité réglementaire

• La sécurité et le contrôle qualité sont assurés par le respect des réglementations et normes nationales et internationales, dont la validation est effectuée lors du processus de fabrication des câbles SWa.

Distinction de câble simplicité

• Différencier les câbles SWa par leur couche blindée est simple, ce qui réduit l’ambiguïté dans la manipulation des câbles et évite les risques inutiles.

Par conséquent, on peut dire que le câble SWA reste dans les limites des normes de sécurité électrique tout en servant de solution fiable pour le câblage complexe des câbles SWA.

Applications pour 10 mm Câble armé dans les environnements extérieurs

Alimentation électrique dans les jardins et les espaces extérieurs

• Pour alimenter les éclairages de jardin, les jeux d'eau et les prises extérieures, le câble blindé de 10 mm câble électrique est largement utilisé. Sa qualité robuste le rend résistant aux forces mécaniques, à l'humidité et aux rayons UV.

Installations d'alimentation électrique souterraines

• Grâce à son blindage, ce câble est particulièrement adapté aux applications mécaniques, offrant ainsi une protection contre les infiltrations d'humidité, ce qui le rend adapté aux installations d'alimentation électrique souterraines. Il est principalement utilisé pour alimenter des bâtiments extérieurs comme des hangars, garages ou ateliers, qui nécessitent une grande robustesse et fiabilité.

Mobilier d'extérieur dans les sites commerciaux et industriels

• Les unités commerciales et industrielles extérieures telles que les projecteurs, les unités CVC et les systèmes de surveillance de sécurité dans lesquels sont branchés des câbles blindés de 10 mm sont assez courantes. Cela permet au luminaire de résister aux conditions météorologiques difficiles.

Systèmes d'énergie renouvelable

• Ce type de fil est le plus adapté à la liaison d'équipements d'énergie renouvelable extérieurs tels que Panneaux solaires et des éoliennes aux panneaux électriques principaux. Le type de câble utilisé maintient des performances fiables et permet des échanges d'énergie dans différentes circonstances environnementales.

Installation temporaire d'alimentation électrique lors d'événements

• Ces câbles sont généralement utilisés dans les installations extérieures pour les événements afin de faciliter l'alimentation des scènes, des lumières et des systèmes de sonorisation. Leurs caractéristiques puissantes et sûres leur permettent de prendre en charge des configurations temporaires difficiles tout en protégeant les autres éléments électriques intérieurs.

Chantiers

• Pour une utilisation électrique en extérieur, que ce soit pour des outils, des machines ou même des systèmes d'éclairage temporaires, des câbles blindés de 10 mm sont utilisés sur les chantiers de construction et, grâce à leur structure blindée, ils sont capables de résister facilement aux terrains difficiles et aux mouvements excessifs.

Une utilisation aussi répandue illustre la fiabilité et la praticité du câble blindé de 10 mm dans des conditions extérieures ouvertes, dans des zones électriques et dans d'autres régions. La couche blindée assure de meilleures performances mécaniques, offrant une fonctionnalité sur diverses surfaces structurelles.

Foire Aux Questions (FAQ)

Q : Quelle est la capacité de charge d'un fil de 10 mm ?

R : La capacité de transport d'un fil de 10 mm dépend de nombreux paramètres, tels que la méthode d'installation et son mode monophasé ou triphasé. Pour un câble de 10 mm de diamètre réduit et fixé directement, il pourrait être capable de transporter environ 57 ampères en monophasé et environ 50 ampères en triphasé. Cependant, il ne faut pas présumer que cela est correct et il faut consulter tous les tableaux pour vérifier ces paramètres.

Q : Pourquoi un câble de 10 mm transporte-t-il plus d'ampères en monophasé qu'en triphasé ?

R : En général, un câble de 10 mm a une capacité de transport beaucoup plus élevée pour un câble monophasé que pour un câble triphasé. Pour les câbles fixés directement, le câble de 3 mm transportera environ 10 ampères utilisés en monophasé et environ 57 ampères utilisés en triphasé. La raison de cette différence est la manière dont le courant est réparti dans tous les conducteurs du système.

Q : L'utilisation d'un câble de 10 mm avec un disjoncteur de 60 ampères est-elle possible ?

R : En général, les câbles de 10 mm ne sont pas conçus pour être utilisés avec un disjoncteur de 60 A. Lorsqu'ils sont fixés directement, la valeur nominale maximale d'un câble de 10 mm est généralement d'environ 57 A dans les applications monophasées, ce qui signifie qu'elle est représentée graphiquement sans tenir compte de la valeur nominale du circuit. Sinon, lorsqu'elle est représentée graphiquement par rapport au circuit, il est recommandé d'intégrer un câble plus grand de 16 mm pour un circuit de 60 ou 63 A pour des raisons de sécurité et de conformité aux réglementations électriques.

Q : Quelles caractéristiques limitent la capacité de transport de courant du câble de 10 mm ?

R : Certaines caractéristiques de base qui peuvent limiter la capacité de transport d'un câble de 10 mm sont les suivantes : 1. Le type de méthodologie d'installation, qu'il soit fixé directement, imité dans un conduit ou enterré et recouvert de tuyaux en plastique chloré. 2. Les conditions de température. 3. Le nombre de conducteurs chargés. 4. L'application d'un système monophasé ou triphasé. 5. Le type d'isolation du matériau. 6. Les matériaux entourant le système. 7. La longueur du câble est prise en compte en termes de chute de tension. Dans la conception d'un circuit électrique, ces facteurs et d'autres sont essentiels car ils affectent grandement la capacité de transport de courant du câble.

Q : En quoi les capacités de transport de courant des câbles de 10 mm et 16 mm diffèrent-elles ?

R : Directement fixé à un système monophasé, le câble de 16 mm offre une capacité maximale de 76 A, tandis que le câble de 10 mm est évalué à 57 ampères. Il ressort clairement de ces chiffres que les câbles de 16 mm possèdent une capacité de transport de courant supérieure à celle de leurs homologues de 10 mm. En raison de leur taille accrue, les câbles de 16 mm sont idéaux pour les applications à courant élevé, car ils ne chauffent pas autant que leurs homologues de 10 mm.

Q : Le diamètre de 10 mm est-il adapté à une utilisation avec des douches électriques ?

R : Cela dépend de la puissance nominale de la douche. La puissance nominale de la plupart des douches électriques est de 32 A ou 40 A, les deux pouvant fonctionner parfaitement avec un câble de 10 mm. Cependant, si la douche est conçue pour une puissance élevée ou si l'on craint une chute de tension sur de longues distances, il faut alors passer à un câble de 16 mm. La puissance nominale de la douche et les codes électriques locaux doivent être vérifiés avant de décider de la taille du câble utilisé.

Q : Pour un seul circuit, quelle est la longueur maximale du câble de 10 mm pouvant être utilisé ?

R : La longueur de câble de 10 mm sur un seul circuit est déterminée par plusieurs facteurs : le courant maximal, une chute de tension particulière et l'application. Dans les installations domestiques, cependant, il est généralement conseillé de limiter les longueurs de câble à environ 30 à 40 mètres lorsque la chute de tension devient un facteur à prendre en compte. Sinon, il est essentiel d'inclure le courant de conception, la résistance du câble par mètre et la chute de tension jugée admissible pour une application afin de réaliser des prévisions précises.

Q : Qu'est-ce qui différencie un câble 10 conducteurs de 4 mm et un câble T&E de 10 mm ?

R : Un câble à 10 conducteurs de 4 mm utilise généralement quatre conducteurs différents, principalement pour les trois phases et le neutre ou la terre, en conjonction. Un câble T&E (Twin and Earth) de 10 mm, en revanche, est littéralement constitué de deux conducteurs isolés (respectivement sous tension et neutre) plus un fil de terre nu, qui est principalement utilisé pour le câblage domestique monophasé et EC. Pour les opérations triphasées de haute puissance, un câble à 4 conducteurs est idéal ; cependant, un câble TE fonctionne mieux pour les circuits monophasés normaux et légers dans les maisons et les petits locaux commerciaux.
