La sécurité et l'efficacité passent avant tout pour les systèmes électriques marins Les steermen et les techniciens du domaine marin s'appuient sur une norme normalisée code couleur Pour les connexions filaires afin d'assurer les connexions correctes à des fins de sécurité et de faciliter le dépannage facile Que vous installiez de nouveaux équipements, répariez un système existant ou effectuiez la maintenance, il est essentiel de comprendre le code couleur fil pour les câbles de bateau à courant continu et le câblage marin Ce guide explore les normes de codage couleur dans l'industrie maritime, vous permettant de travailler en toute confiance et avec précision grâce à des systèmes de câblage complexes. De l'alimentation électrique mène aux fils de mise à la terre, nous couvrons tout cela afin que vous puissiez gérer le cadre électrique de votre bateau en toute confiance.
Comprendre les codes marins en fil de fer et en couleur
Les codes de couleur des fils marins ont été normalisés pour faciliter l'entretien du système électrique et éviter toute confusion Les couleurs du fil indiquent habituellement :
Noir : DC négatif ou masse.
Rouge : DC positif ou alimentation.
Jaune ou jaune avec bande rouge : désigne généralement la puissance commutée ou les accessoires.
Vert/Jaune (rayé) : Terre terrestre.
Gris : Feux de navigation.
Bleu : Éclairage de cabine ou d'instrument.
Comprendre ces codes de couleur vous aidera à identifier et réparer tout composant électrique de votre vaisseau.
L'importance de la couleur des fils dans les applications marines
Une identification appropriée de la couleur du fil dans les systèmes électriques marins est cruciale pour maintenir la sécurité, l'efficacité et la santé globale du système. Une humidité élevée, un jet de sel d'eau et des vibrations forment un ensemble unique de conditions dans le milieu marin, ce qui peut entraîner des défauts électriques potentiels si le câblage du système est incorrect. L'utilisation de codes couleur de fil standard facilite grandement le processus de rectification tout en réduisant la possibilité de risques électriques importants, tels que les courts-circuits ou les incendies.
Assurer la fiabilité des connexions électriques pour les systèmes de navigation, d'éclairage et d'instrumentation en ayant des codes différents a été souligné par les normes marines mondiales Certains effets incluent des dommages aux équipements sensibles, qui peuvent même mettre en danger l'équipage, comme une identification erronée d'un fil de terre comme fil d'alimentation Les statistiques des rapports de sécurité ont montré qu'un câblage incorrect est un contributeur important aux pannes électriques marines L'observation de ces codes de couleur réduit considérablement ces risques.
Les améliorations actuelles des matériaux et de l'étiquetage des fils, telles que l'utilisation de conducteurs en cuivre étamé et d'étiquettes thermorétractables, renforcent respectivement la cause des codes de couleur en améliorant la longévité et la clarté. En raison de sa haute résistance à la corrosion, le cuivre étamé prolonge considérablement la durée de vie du câblage électrique dans les installations marines. De plus, ces systèmes, utilisés conjointement avec le codage couleur traditionnel, garantissent que les fils restent facilement identifiables même lorsque la visibilité est mauvaise ou qu'ils ont été soumis à l'usure.
Par conséquent, le respect des pratiques de câblage standardisées protège non seulement votre navire mais répond également aux exigences fixées par des autorités comme les normes de l'American Boat and Yacht Council (ABYC) et de l'ISO Les normes énoncées mettent en évidence la différenciation des couleurs pour les circuits primaires et auxiliaires dans une norme internationalement acceptée pour les navires de plaisance et commerciaux, respectivement En outre, en adhérant à ces pratiques, les propriétaires de navires et les électriciens peuvent jouer leur rôle pour assurer l'avenir d'opérations maritimes plus sûres.
Aperçu des normes de câblage marin (ABYC)
L'American Boat and Yacht Council (ABYC) fournit un ensemble de normes beaucoup plus complet pour garantir que les systèmes électriques utilisés dans les environnements marins sont sûrs, fiables et efficaces. Ces normes, également appelées codes dans l'industrie, visent à réduire les risques tels que les incendies électriques, les chocs et les pannes de systèmes. L'ABYC recommande que le câblage pour les applications marines utilise un câblage de qualité marine, composé de matériaux capables de résister aux conditions difficiles des atmosphères marines, notamment l'humidité, les vibrations et la corrosion saline.
Ainsi, les normes ABYC exigent, entre autres, que les conducteurs de fil soient en cuivre étamé pour prévenir la corrosion et que la bonne taille de fil soit utilisée pour supporter la charge de courant prévue Elles précisent également l'utilisation du code couleur de tous les isolants de fil pour l'identification aisée de divers types de circuits et de fonctions Par exemple, les fils de mise à la terre sont verts ou verts avec une bande jaune, et les fils CC positifs sont rouges Ces normes décrivent des méthodes appropriées d'installation et de maintenance qui atténuent les dangers et sont généralement conformes aux pratiques internationales de câblage.
ABYC établit également les dispositifs de protection contre les surintensités corrects, les disjoncteurs ou les fusibles, qui doivent être positionnés aussi près que possible de la source d'alimentation pour interrompre un défaut, réduisant ainsi rapidement les dommages. Le câblage doit également être soutenu à intervalles réguliers et sécurisé avec des matériaux capables de résister à l'usure marine, tels que des attaches en nylon ou en acier inoxydable.
Un autre exemple remarquable qui souligne la nécessité de ces normes est la limitation de la chute de tension aux bornes du fil L'ABYC recommande une chute de tension maximale de 31TP3 T pour les composants critiques, tels que les feux de navigation et les pompes de cale, et de 101TP3 T pour les équipements non essentiels Cela garantit que les systèmes critiques fonctionneront à pleine charge tout en maintenant les normes de sécurité dans des conditions de travail difficiles.
En suivant les normes ABYC, les exploitants de navires, les électriciens marins et autres non seulement se conformeraient aux règles et réglementations, mais amélioreraient également la robustesse et la fiabilité du système électrique à bord. Le code a continué d'évoluer, en suivant le rythme de la technologie et en intégrant les recommandations de divers métiers maritimes, le rendant ainsi plus robuste et pertinent dans un large éventail d'applications marines.

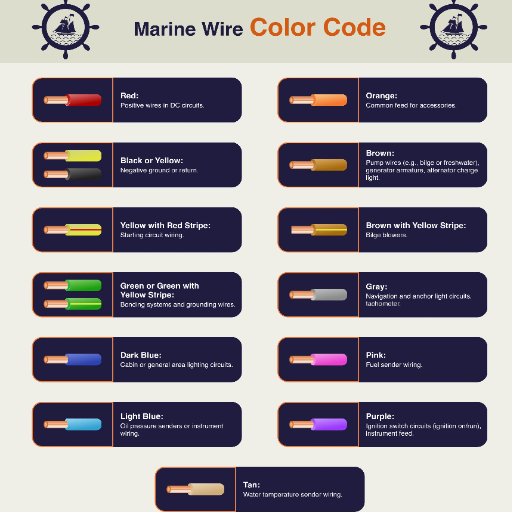

Types de fils marins et leurs codes de couleurs
Les codes de couleur du câblage marin incluent le noir, le rouge, le jaune, le jaune avec une bande rouge, le marron, le vert, le vert avec une bande jaune, le bleu, le violet, le blanc et le rose, chacun servant un objectif spécifique dans les systèmes électriques marins.
|
Couleur |
But |
|---|---|
|
Noir |
Sol (-) |
|
Rouge |
Positif (+) |
|
Jaune |
Batterie Sol |
|
Jaune/Rouge |
Circuit de départ |
|
Brun |
Pompes et alarmes |
|
Vert |
Collage |
|
Vert jaune |
Mise à la terre AC |
|
Bleu |
Éclairage de cabine |
|
Violet |
Interrupteur d'allumage |
|
Blanc |
Neutre/Retour |
|
Rose |
Expéditeur de carburant |
Explication du code couleur du câblage marin
Le code couleur du câblage marin facilite l'identification des fils, garantissant la sécurité, la fiabilité et l'uniformité des systèmes électriques marins. Différentes couleurs remplissent différentes fonctions :
Le noir est pour la masse (-), ce qui signifie la connexion négative dans les circuits.
Le rouge représente le positif (+) ; cela signifie la source d'énergie principale.
Le jaune fait référence à la masse de la batterie, garantissant que la batterie est correctement mise à la terre.
Jaune/Rouge est pour le circuit de démarrage, qui réalise les fonctions liées au démarrage du moteur.
Brown établit une connexion aux pompes et aux alarmes afin qu'elles puissent alerter dans n'importe quelle condition.
Le vert est utilisé pour le collage, ce qui évite les interférences et la corrosion.
Vert/Jaune pour la mise à la terre de courant alternatif assure la décharge sûre du courant électrique.
Le bleu est destiné à l'éclairage de la cabine ou à l'éclairage intérieur.
Le violet représente le contacteur d'allumage, qui initie l'allumage du moteur.
Le blanc est une connexion neutre ou de retour ; c'est-à-dire qu'il complète les voies de câblage.
Le rose est affecté à l'expéditeur de carburant, facilitant ainsi une surveillance appropriée des niveaux de carburant.
L'adhésion exacte au système est cruciale pour la sécurité et l'entretien de tout milieu marin.
Importance des codes de couleur dans le câblage
Les systèmes de câblage utilisent des couleurs qui facilitent les objectifs de sécurité et d'efficacité dans les circuits électriques Les couleurs présentent une cause unifiée pour identifier chaque fil et sa fonction correspondante Cela permet de minimiser les erreurs lors de l'installation et de l'entretien Si elle n'est pas câblée de manière appropriée, par exemple, elle peut entraîner des courts-circuits ou des dommages à l'équipement, ou présenter un risque d'incendie grave.
Les accidents électriques dus à un câblage inapproprié représentent une part importante des incidents sur le lieu de travail et à domicile, ce qui souligne clairement l'importance d'une application appropriée du code couleur Aux États-Unis, selon le National Electrical Code (NEC), les conducteurs électriques sont généralement identifiés en noir et rouge, tandis que la mise à la terre est indiquée en vert Des normes similaires sont présentes partout dans le monde pour assurer l'uniformité.
Le câblage à code couleur est crucial dans les systèmes complexes, tels que ceux que l'on trouve dans l'électronique marine ou les machines industrielles, où un grand nombre de fils sont impliqués Un étiquetage approprié et le respect du codage couleur pourraient réduire le temps de dépannage jusqu'à 401TP3 T, selon les professionnels, économisant ainsi les coûts et améliorant la fiabilité Par conséquent, connaître et utiliser ces codes est une responsabilité qui ne peut être négligée lorsque l'on travaille avec des systèmes électriques.
Code couleur standard du câblage marin (ABYC)
L'American Boat and Yacht Council fournit un système de code couleur standardisé pour le câblage marin, visant à promouvoir la sécurité, l'efficacité et les systèmes électriques uniformes. Vous trouverez ci-dessous quelques codes de couleur de fil standard utilisés dans les applications marines :
Noir : DC connexions négatives ou à la masse.
Rouge : circuits positifs CC à partir du commutateur de batterie.
Fil à rayures jaune ou jaune gauche : une connexion négative CC (conformément à la nouvelle norme de
Remplacez le noir dans certains contextes pour plus de clarté.
Orange : circuits positifs DC de la batterie au disjoncteur ou au point de distribution.
Marron : circuits CC pour pompes telles que pompes de cale et pompes à puits sous tension.
Vert ou Vert avec Bande Jaune : Connexion à la terre pour éliminer les risques de choc (mise à la terre).
Blanc : Shore power AC neutre.
Bleu : circuits chauds AC ou circuits DC pour lumières et charges.
Violet : Circuits d'allumage.
Gris : Circuits de feux de navigation.
Il est recommandé que ces directives soient strictement suivies par les électriciens et techniciens marins afin d'assurer une intégration électrique fluide et la sécurité à bord La bonne mise en œuvre de ces étapes leur permettra d'éviter les pannes électriques et de faciliter la maintenance ou le dépannage Contactez toujours un professionnel certifié ABYC pour une mise en œuvre précise.
Couleurs standard et leurs fonctions
Noir : Utilisé principalement pour la mise à la terre et les applications négatives dans les systèmes DC Les fils noirs reconnecteront les circuits électriques à la source d'alimentation, formant un circuit fermé pour un fonctionnement en douceur La mise à la terre est toujours cruciale, car une mauvaise mise à la terre peut provoquer des chocs ou d'autres dysfonctionnements.
Rouge : dans un système DC, il désigne généralement des circuits positifs De tels fils pour l'alimentation électrique de divers composants, tels que des pompes, des lumières et des radios, sont isolés pour éviter tout contact accidentel ou tout court-circuit.
Jaune (ou Jaune avec une bande) : Utilisé traditionnellement pour les rendements négatifs dans les systèmes DC, en particulier lorsque la couleur noire n'est pas favorisée dans certaines configurations Ce codage couleur permet d'éviter toute confusion dans les systèmes complexes tout en garantissant la clarté lors de la maintenance.
Blanc : Commun dans les systèmes CA dans les situations qui nécessitent un conducteur neutre Ils permettent au courant de revenir sur les circuits électriques CA, équilibrant les charges actives en toute sécurité Les fils blancs servent généralement de compléments aux fils de“ ”hot noirs dans le câblage CA.
Bleu et bleu clair : les fils bleus sont utilisés pour les circuits d'éclairage des cabines ou des panneaux, tandis que les câbles bleu clair sont reliés aux commandes des pompes de cale. Différentes nuances aident les techniciens à rester clairs lors du traçage du câblage pour les systèmes opérationnels critiques.
Orange : Identifie les circuits d'alimentation accessoires et commutés, par exemple, les essuie-glaces ou les appareils de chauffage auxiliaires Le câblage orange appartient habituellement aux systèmes activés par l'intermédiaire d'interrupteurs ou de relais.
Vert (ou vert avec une bande jaune) : système à courant alternatif pour la mise à la terre uniquement, le câblage vert fournit un moyen sûr de diriger les courants parasites vers le sol, évitant ainsi les chocs électriques et respectant des codes de sécurité stricts.
Chaque couleur joue un rôle significatif dans la définition de l'agencement et de la maintenance des systèmes électriques marins L'observation de ces conventions élimine les malentendus, assure la sécurité et facilite les réparations rapides Pour un fonctionnement fiable dans des situations réelles, toujours étiqueter et documenter correctement les circuits électriques.
Spécifications du câble du bateau à courant continu
Pour une sécurité et des performances maximales, lors de la sélection des câbles CC pour votre bateau, ils doivent remplir les spécifications ci-dessous :
Jauge de fil : La jauge de fil américaine (AWG) appropriée doit être déterminée en fonction de la charge actuelle et de la longueur du câble Consultez un tableau d'ampacité pour connaître la taille correcte.
Matériau de qualité marine : choisissez des fils de cuivre étamés pour résister à la corrosion dans les environnements marins.
Isolation : Doit avoir une isolation robuste conçue pour un usage marin, comme le PVC ou le XLPE.
Tension Rating : Les câbles devraient pouvoir transporter en toute sécurité la tension du système utilisée dans le bateau (disons, 12 V, 24 V ou 48 V).
Étiquetage : L'étiquetage des câbles doit être effectué clairement afin qu'ils puissent être facilement identifiés lors de la maintenance ou du dépannage.
Cela garantirait la fiabilité électrique et écarterait tout danger.
Qu'est-ce que le câble de bateau DC ?
Le câble de bateau à courant continu est un composant crucial pour les systèmes électriques marins, spécialement conçu pour l'efficacité et la sécurité dans les navires et les bateaux qui utilisent l'alimentation à courant continu Ils sont conçus pour les environnements aquatiques et sont préparés pour résister à des conditions difficiles, y compris l'humidité, le sel, les vibrations et la température Construction avec des matériaux de haute qualité, tels que des conducteurs en cuivre étamé, améliore la conductivité et résiste à la corrosion, assurant la fiabilité sur le long terme.
Les câbles de bateau à courant continu comportent généralement une isolation et une gaine lourdes fabriquées à partir de matériaux approuvés par les marins, tels que le chlorure de polyvinyle (PVC) ou le polyéthylène réticulé (XLPE).Cette isolation et cette protection de gaine résistent à l'abrasion, à l'exposition aux UV et à la corrosion chimique, garantissant ainsi la durée de vie à long terme des câbles dans des conditions difficiles. Le dimensionnement des câbles dans le calibre américain (AWG) est sélectionné en fonction de la charge actuelle et de la longueur du circuit pour minimiser la chute de tension et maintenir l'efficacité du système.
Les normes de sécurité maritime, comme celles de l'American Boat and Yacht Council (ABYC), prescrivent diverses exigences concernant les câbles de bateaux à courant continu Par exemple, la spécification expose les exigences pour que les câbles répondent aux normes les plus élevées de tolérance à la chaleur, de flexibilité et d'ignifugation Un câble de bateau à courant continu typique de haute qualité peut fonctionner à des températures comprises entre -40 °F et 194 °F (-40 °C et 90 °C) et a des cotes de courant comme l'exige un système marin C'est grâce à l'utilisation de ces codes que le câble de bateau à courant continu ajoutera à la sécurité et à l'efficacité des systèmes électriques du navire.
Tailles de fil et leurs applications
Choisir la taille de fil appropriée est vital pour assurer la sécurité et l'efficacité des systèmes électriques d'un navire Les tailles de fil sont généralement identifiées par l'American Wire Gauge (AWG), où un numéro de calibre inférieur indique un fil plus épais pouvant transporter plus de courant Par exemple, un fil de 10 AWG est utilisé dans les circuits transportant jusqu'à 30 ampères sur de courtes distances, tandis qu'un fil de 16 AWG est un meilleur choix pour les appareils à faible courant, tels que les circuits d'éclairage avec une ampérage de 10 ampères ou moins.
Il est généralement nécessaire de choisir une taille de fil qui tient compte du débit de courant, de la longueur du parcours du câble et de la chute de tension autorisée Une chute de tension maximale de 31TP3 T est généralement recommandée pour les systèmes critiques, tels que les pompes de cale ou les feux de navigation, afin de garantir que ces systèmes fonctionnent dans le cadre de leurs paramètres de conception Dans de tels cas, le fil 6 AWG est généralement dimensionné pour les applications avec des charges de courant plus élevées, telles que les onduleurs robustes ou les moteurs de guindeau, capables de transporter environ 50 ampères sur des distances moyennes.
Les paramètres environnementaux, tels que la chaleur et les vibrations, doivent également être pris en compte lors de l'installation du câblage dans un bateau. Le fait de choisir des fils surdimensionnés au-delà des exigences minimales permet d'atténuer la chute de tension et d'améliorer la fiabilité d'un système. Les passages de câbles doivent être maintenus aussi courts que possible pour minimiser la résistance et les pertes, garantissant à la fois la sécurité et des performances optimales.
Les bons câbles marins doivent être bien isolés et évalués pour leur flexibilité et leur résistance à la corrosion, ce qui leur permet de résister à l'environnement marin hostile Par exemple, les conducteurs en cuivre étamé offrent une bonne résistance à l'oxydation, garantissant leur longévité dans les environnements salins. Reportez-vous toujours aux cartes de câblage marin ou consultez un électricien marin qualifié pour tout problème lié à la sélection de la taille des fils, car des tailles de fils incorrectes peuvent provoquer une surchauffe, une perte de puissance ou même des risques d'incendie.
Spécifications du fil de terre
Les spécifications des fils de terre sont fondamentales pour assurer la sécurité et la fiabilité dans toute installation électrique ou maritime Le fil de terre sert principalement à acheminer par inadvertance l'excédent de courant dans la terre, protégeant ainsi l'équipement et les individus des risques électriques potentiels Pour les installations marines, l'American Boat and Yacht Council (ABYC) recommande d'utiliser des conducteurs isolés en vert pour la terre La taille du fil de terre devrait être égale ou supérieure à la capacité de charge du conducteur le plus proéminent sur le circuit qu'il dessert.
Le cuivre étamé est sélectionné pour minimiser la corrosion car il est bon en conductivité et résistant aux conditions salines et humides Les fils de terre doivent également conduire le courant de défaut sans permettre plus d'une chute de tension de 101TP3 T, selon les directives ABYC Des connecteurs appropriés, tels que des bornes serties ou soudées, et des traitements anticorrosion, comme les tubes thermorétractables et la graisse diélectrique, assurent une connexion solide et durable.
De grandes tailles de fils peuvent être requises pour les plus gros navires ou les applications haute tension Par exemple, un circuit de courant continu de 12 volts qui transporte jusqu'à 30 ampères a besoin d'au moins 10 fils AWG, alors que les circuits transportant plus de 100 ampères pourraient nécessiter 2 fils AWG ou plus Inspectez et entretenez régulièrement les systèmes au sol, car les connexions au sol endommagées ou corrodées peuvent être dangereuses et peuvent entraîner des pannes d'équipement. Suivez toujours les recommandations du fabricant et les normes applicables pour votre application particulière.
Connecter le câblage marin en toute sécurité
La première étape pour assurer un branchement de câblage marin sûr consiste à acheter des matériaux de qualité marine qui résistent à la corrosion et résistent aux conditions difficiles Utilisez toujours des fils d'une taille appropriée pour l'ampérage et la longueur du circuit Les fils peuvent surchauffer en cas d'utilisation abusive Les connexions doivent être serties et thermorétractées pour empêcher l'humidité d'entrer Assurez-vous que toutes les pinces sont serrées et exemptes de traces de corrosion Aussi, les câbles doivent être acheminés loin des sources de chaleur et d'abrasion et fixés avec des enveloppes de cravate, des pinces ou des clips Dans l'ensemble, considérez les normes de câblage marin telles que les normes ABYC pour assurer la sécurité et la fiabilité de votre système électrique.
Meilleures pratiques pour les connexions
Des matériaux de haute qualité et des normes strictes doivent être maintenus pour assurer la sécurité et des performances optimales lors de la réalisation de connexions électriques Les fils marins doivent être sélectionnés en fonction de leur taille de jauge pour la charge électrique d'intérêt Les câbles de qualité marine sont constitués de torons de cuivre étamés, qui favorisent la résistance contre la corrosion dans des environnements hostiles Selon plusieurs études, l'utilisation de la taille incorrecte du fil peut provoquer une chute de tension ou une surchauffe, réduisant ainsi l'efficacité et la durée de vie de votre équipement.
Assurer des connecteurs sertis et thermorétractés sont utilisés pour toutes les terminaisons Ces connecteurs créent une liaison mécanique tout en l'obturant de l'humidité et des contaminants Il a été prouvé que la corrosion des connecteurs est considérablement réduite par les connecteurs thermorétractables par rapport aux connecteurs traditionnels Pour un renforcement d'isolation supplémentaire, utiliser des tubes thermorétractables doublés d'adhésif.
Pour éviter que les connexions ne se desserrent avec le temps, assurez-vous que les extrémités de terminaison sont nettoyées et inspectées selon un horaire régulier En général, une connexion corrodée est une cause principale de pannes électriques ; la résistance corrodée peut entraîner une surchauffe Assurez-vous que les fils sont sécurisés du mouvement et de l'abrasion pendant le fonctionnement avec des serre-câbles ou des pinces ; sinon, il peut exposer des brins de fil sous tension dénudés.
Suivre les directives reconnues en matière de câblage marin d'institutions telles que ABYC pour s'assurer que la taille des fils, la protection des circuits et les systèmes de mise à la terre sont mis en œuvre de manière à assurer la sécurité du navire et le respect de ses exigences réglementaires. Se tenir au courant de ces pratiques recommandées améliorera la fiabilité et protégera les dangers associés à l’électricité.
Techniques courantes de dépannage
Le dépannage des systèmes électriques marins peut suivre une approche systématique pour identifier et résoudre les problèmes en question Le test de chute de tension est l'une des méthodes couramment utilisées Il aide à localiser les connexions résistives ou la corrosion dans le circuit qui conduit à de mauvaises performances et éventuellement à plus de pannes Par exemple, une chute de tension de plus de 0,3 volt dans un circuit 12 V DC pourrait signifier une zone qui nécessite un examen plus approfondi.
Une autre étape critique est d'inspecter les connexions et les bornes Les connexions lâches ou corrodées sont habituellement l'une des principales raisons des perturbations de puissance En utilisant un multimètre, on peut vérifier la continuité et la résistance inattendue En général, la résistance est supposée être très faible dans un circuit qui fonctionne correctement.
Les dispositifs de protection de circuit doivent être considérés avec suspicion quand tant de choses semblent mal tourner Si un fusible explose ou qu'un disjoncteur se déclenche, c'est un signe avant-coureur d'une surintensité par court-circuit ou d'une surcharge grossière dans le système Toujours entretenir ou remplacer les fusibles par ceux recommandés par le fabricant pour prévenir d'autres complications.
Les caméras thermiques seront plus utiles dans ce cas Ils révèlent des points chauds au sein du système électrique Les points chauds indiquent généralement une résistance excessive ou des composants défectueux, posant des dangers potentiels s'ils ne sont pas traités.
Enfin, assurez-vous que les systèmes de batteries sont inspectés régulièrement Les tests de tension de batterie et de densité spécifique (si nécessaire), et la fourniture de bornes propres, aideront à éviter de nombreux maux de tête à l'avenir Par exemple, une batterie au plomb 12 V bien chargée se lit généralement entre 12,6 et 12,8 volts.
L'adhésion à ces techniques garantit non seulement la résolution rapide des problèmes, mais également l'amélioration de la fiabilité et de la sécurité du système électrique du navire.
Assurer le respect du code
Une façon de garantir la conformité aux codes électriques applicables consiste à maintenir la sécurité et l'opérabilité des navires Entre autres, les règlements standard sont conçus pour minimiser les dangers posés par le câblage, les batteries et d'autres composants électriques.
Cela implique que le câblage marin doit être dimensionné correctement, résistant à la corrosion, et capable de résister à l'ampérage du système Le câblage conforme à ABYC E-11, par exemple, est équipé de propriétés d'isolation adaptées et peut transporter en toute sécurité le courant souhaité Sans dispositifs de protection des circuits, tels que des disjoncteurs ou des fusibles, pour éviter les surcharges ou les courts-circuits, le câblage électrique est incomplet.
Un autre système de collage et de mise à la terre permet de prévenir la corrosion par courant parasite et de garantir que tous les défauts sont correctement déchargés Les dossiers de maintenance révèlent que la plupart des défauts électriques à bord ont été attribués à un collage et une mise à la terre inappropriés, justifiant le respect des normes existantes.
La situation actuelle nécessite des audits et des inspections réguliers pour garantir le respect des changements potentiels dans la réglementation ou des progrès technologiques.
L'examen de l'installation électrique et de ses pièces justificatives permet de s'assurer qu'elle est conforme aux normes en vigueur de cette manière, on peut protéger non seulement l'intégrité du navire mais aussi toute personne à bord qui risque de devenir peu sûre en raison d'une non-conformité.
Conclusion et meilleures pratiques
Pour maintenir la sécurité et l'efficacité opérationnelle, les systèmes électriques des navires de mer doivent respecter les normes réglementaires Donner la priorité aux inspections fréquentes, tenir des registres précis et mettre à niveau les équipements à mesure que les normes évoluent La sensibilisation à la sécurité parmi les membres d'équipage doit être renforcée par une formation régulière Le fait d'être conforme aux réglementations et aux meilleures pratiques en vigueur réduit la possibilité de risque, garantit l'efficacité des navires et répond aux exigences des navires.
Récapitulation des codes de couleur des fils
Dans les codes de couleur des fils, je considère qu'il est extrêmement important que les fils soient correctement identifiés pour éviter les dangers et pour assurer la sécurité En plus des systèmes typiques, les schémas de couleur des fils varient d'un pays à l'autre Certaines façons courantes de les marquer incluent le noir ou le rouge pour les fils sous tension, le blanc ou le gris pour les fils neutres et le vert ou le vert-jaune pour les fils de terre Par conséquent, il est essentiel de bien connaître les codes de couleur lors de l'installation, de la réparation ou de l'inspection des systèmes électriques à bord.
Conseils finaux pour le câblage marin
Un câblage marin approprié facilite la sécurité Voici quelques considérations de finition :
Utiliser des matériaux de qualité marine : utilisez uniquement des fils et des composants de qualité marine. Ils sont conçus pour résister aux conditions du milieu marin, avec des propriétés résistantes à la corrosion pour un service à long terme.
Suivez les directives de tension et d'ampacité : sélectionnez un calibre de fil adapté à la charge de courant dominante et à la chute de tension autorisée. Des câbles trop petits chaufferont ; les trop gros ajoutent un poids et un coût inutiles.
Connexions d'étanchéité et de protection : les connexions électriques sont conçues pour être étanches Les connexions électriques doivent être protégées contre la pénétration d'humidité par des tubes thermorétractables et des connecteurs étanches. Dans le cas contraire, la pénétration d’humidité provoquerait de la corrosion, réduisant ainsi leur fiabilité.
Étiqueter et organiser les fils : Les fils doivent être étiquetés pour garantir une identification facile lors des réparations ou des mises à niveau L'utilisation des serre-câbles et des conduits maintient le câblage propre, l'empêchant de s'emmêler ou de s'user en raison des vibrations.
Maintenance et inspection : effectuez des contrôles périodiques de l'usure, des connexions desserrées et de la corrosion pour garantir des performances optimales. La réalisation précoce des défauts peut maintenir un système durable.
Un système électrique marin conforme à la sécurité, efficace et durable peut être obtenu en suivant ces recommandations de base.
