Déverrouiller les secrets du câblage des panneaux solaires : série vs parallèle

Lorsqu'il s'agit d'optimiser l'efficacité et les performances d'un système d'énergie solaire, savoir câbler des panneaux solaires implique de définir des stratégies efficaces Comment décider câblage série versus câblage parallèle Peut modifier de façon spectaculaire la tension, le courant et la production d'énergie du système La fonctionnalité et la pertinence pour des utilisations spécifiques seraient soit améliorées, soit inhibées Cet article vise à analyser les avantages et les inconvénients, ainsi que les avantages des deux méthodes de câblage, pour déterminer leurs différences, leurs applications diverses et leurs implications Que vous soyez propriétaire installant un système de panneaux solaires à faire soi-même ou un ingénieur affinant vos compétences, vous obtiendrez les informations et les informations nécessaires pour exploiter l'immense puissance stockée dans vos panneaux solaires de manière optimale.

Comment câbler-vous les panneaux solaires en série ?

Pour réaliser le câblage série des panneaux solaires, joignez la sortie positive d'un panneau avec la sortie négative du panneau suivant Continuez ainsi avec tous les panneaux de la série Cette configuration améliore la tension globale du système tout en maintenant le courant au même niveau Par exemple, si chaque panneau génère 12 volts et cinq ampères, deux panneaux câblés en série produiraient 24 volts et cinq ampères de courant Cette approche est très efficace dans les scénarios où une tension plus élevée est nécessaire, par exemple, avec des onduleurs connectés au réseau ou lorsque les câbles doivent fonctionner sur de longues distances Comme toujours, vérifiez les exigences de votre onduleur et suivez toutes les procédures de sécurité pendant le montage.

Qu'est-ce qu'une connexion série dans les panneaux solaires ?

La configuration en série pour les panneaux solaires consiste à connecter la borne positive d'un panneau à la borne négative du panneau suivant Cette méthode augmente la tension totale du système tout en maintenant le même courant que celui d'un panneau Elle est souvent utilisée dans les applications où une tension plus élevée est nécessaire ; par exemple, pour augmenter la compatibilité avec certains onduleurs, réduire les pertes lors d'une transmission longue distance ou diminuer les pertes de chaleur lors de parcours prolongés de câbles Une planification minutieuse et le respect des directives de sécurité sont essentiels lors de la configuration des panneaux en série.

Avantages de la configuration de série pour les panneaux solaires

• Augmentation de la sortie de tension : La tension globale augmente lorsque les panneaux solaires sont connectés en série, ce qui est avantageux pour les onduleurs haute tension et une transmission d'énergie efficace sur de longues distances.
• Perte de puissance réduite dans les câbles : pour la même puissance de sortie, le courant est plus faible dans les systèmes à tension plus élevée. Cela minimise considérablement les pertes résistives dans le câblage.
• Compatibilité avec les contrôleurs MPPT : la plupart des contrôleurs de charge avec suivi du point de puissance maximal (MPPT) fonctionnent mieux à des tensions d'entrée plus élevées, ce qui fait des configurations de série plus élevées la meilleure option.
• Travail moins complexe : par rapport aux configurations parallèles, les configurations en série nécessitent moins de points de connexion, ce qui minimise la complexité et réduit le risque de défauts.
• Évolutivité : L'extension d'un système solaire est facilitée avec des configurations en série, car des panneaux supplémentaires peuvent être ajoutés pour augmenter la tension sans repenser de manière significative le système existant.
• Rentable : les configurations MPPT permettent de réduire les coûts de matériaux et de simplifier les exigences d'installation, car les fils épais et lourds sont moins courants dans les systèmes à plus haute tension.

Guide étape par étape des panneaux solaires en fil en série

1. Inspectez les panneaux solaires : commencez par vérifier les panneaux pour les utiliser dans les configurations solaires de câblage en série Inspectez les valeurs nominales de tension et de courant pour vérifier que tous les panneaux sont uniformes.
2. Rassemblez les outils et matériaux nécessaires : créez une liste de contrôle pour démarrer, comprenant un multimètre, des connecteurs de la bonne note, des fils et une protection des mains telle que des gants isolés.
3. Identifier les terminaux positifs et négatifs : Chaque panneau doit être équipé de marquages d'identification pour les terminaux positifs et négatifs (+ et négatifs) avant de connecter les panneaux solaires.
4. Connectez les panneaux en série : La borne positive du premier panneau doit être connectée à la borne négative du panneau suivant tout en observant l'impact d'ombrage du premier panneau. Répétez jusqu'à ce que tous les panneaux soient en série.
5. Vérifier les connexions : Vérifiez la sortie totale des panneaux connectés avec un voltmètre ; ils ne doivent pas dépasser la tension totale des panneaux non connectés.
6. Sécuriser le câblage : serrez non seulement toutes les isolations aux électrodes exposées mais également toutes les isolations aux connexions Maintenez les fils tendus à l'aide de clips de câble ou de liens pour résister au mouvement pendant le fonctionnement.

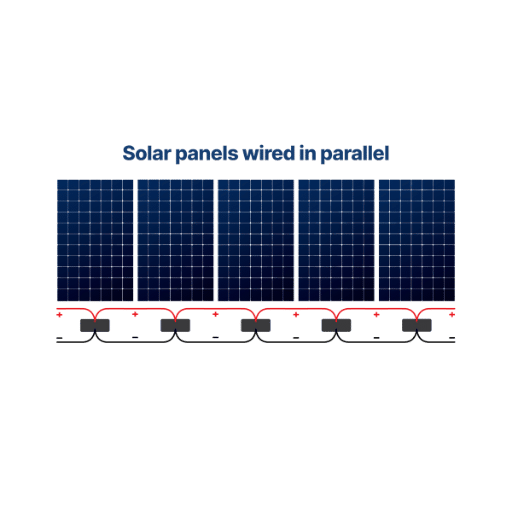

Quel est le processus de câblage des panneaux solaires en parallèle ?

Comprendre la connexion parallèle pour les modules solaires

Une connexion parallèle pour les modules solaires est une connexion où les bornes positives de tous les panneaux sont câblées ensemble, et les bornes négatives sont câblées ensemble Cette méthode augmente la sortie totale de courant à une tension constante, ce qui la rend meilleure pour les systèmes avec des besoins élevés en courant et en basse tension Pour connecter les panneaux solaires en parallèle, configurez le câblage à l'aide de connecteurs solaires conçus pour le câblage parallèle, également connus sous le nom de connecteurs de dérivation, pour joindre des bornes de polarité équivalente à la fois en série et en parallèle Assurez-vous que les connexions sont serrées et isolées ; sinon, de l'énergie pourrait être perdue et des dommages pourraient survenir Les spécifications du système doivent être vérifiées deux fois, y compris l'ampérage maximum du contrôleur de charge solaire, pour assurer la compatibilité avec le courant plus élevé.

Avantages du câblage parallèle dans les installations solaires

• Fiabilité améliorée : tant que les panneaux restants fonctionnent, un flux d'énergie équilibré sera toujours maintenu, même si un panneau tombe en panne ou devient ombragé.
• Sortie de courant plus élevée : Idéal pour les systèmes nécessitant un courant élevé, le courant accru est mieux adapté à un câblage parallèle donné car il répond à la sortie de courant globale tout en préservant la tension des panneaux individuels.
• Évolutivité : L'extension du panneau solaire est facilitée avec des configurations parallèles puisque des panneaux supplémentaires peuvent être facilement intégrés dans le système sans modifier de manière significative la tension globale.
• Prise en charge des systèmes basse tension : le câblage parallèle auxiliaire permet des performances optimales dans les environnements basse tension, qui répondent à la plupart des systèmes solaires conçus pour les résidences.
• Risque réduit de surtension : Le risque d'endommager des pièces très sensibles en raison de scénarios de surtension est réduit lors de l'utilisation d'un câblage parallèle, car la tension du système reste constante.

Instructions pour le câblage des panneaux solaires en parallèle

1. Rassemblez l'équipement nécessaire : vérifiez que vous disposez des pièces requises, telles que des panneaux solaires, des fils de connexion, des connecteurs de dérivation, un contrôleur de charge et une batterie.
2. Inspectez les panneaux solaires : vérifiez que chaque panneau solaire a la même tension nominale pour permettre le câblage parallèle.
3. Connecter les terminaux positifs : utilisez des connecteurs de branchement pour combiner les bornes positives des panneaux solaires Une seule connexion de sortie positive est réalisée à ce stade.
4. Connectez les Terminaux Négatifs : Répétez cette étape pour les bornes négatives de tous les panneaux solaires À l'aide de connecteurs de branchement, combinez-les pour créer une seule connexion de sortie.
5. Contrôleur de fusion vers charge : les connexions de sortie positives et négatives peuvent désormais être connectées au contrôleur de charge au niveau de leurs bornes d'entrée respectives.
6. Connectez le contrôleur de charge à la batterie : les bornes de charge du contrôleur de charge peuvent désormais être connectées aux batteries ; assurez-vous de ne pas inverser la polarité.
7. Tester le système : L'ensemble du système peut être considéré comme opérationnel si les lectures de tension et de courant à différentes positions correspondent à ce qui est attendu pour la fonctionnalité conçue.

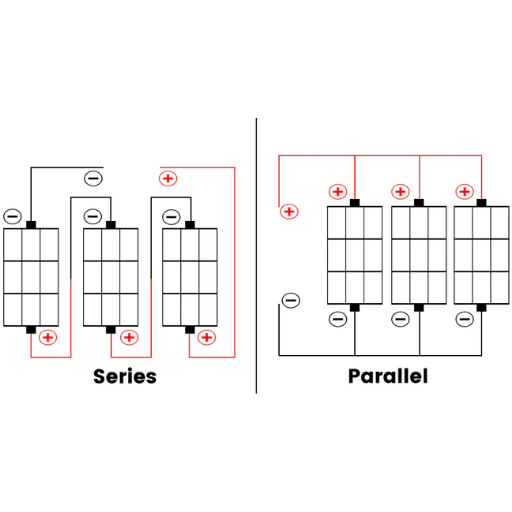

Série vs parallèle : quelle méthode de câblage est la meilleure pour vous ?

Comparaison de la tension et du courant dans le câblage série et parallèle

Paramètre	Câblage Série	Câblage Parallèle
Tension	Divisé entre les composants proportionnellement	Idem pour tous les composants
Actuel	Idem à travers chaque composant	Divisé en fonction de la résistance des branches
Résistance	Total = Somme des résistances individuelles	Total = Réciproque des résistances individuelles
Impact de défaillance	Tout le circuit s'arrête si l'on échoue	D'autres composants continuent de fonctionner
Complexité du câblage	Plus simple, moins de fils nécessaires	Plus complexe, plus de fil nécessaire
Type de connexion	Chemin unique pour le courant	Plusieurs chemins pour le courant
Applications	Utilisé dans les vieilles lampes ; pas de tension	Utilisé dans les maisons ; tension constante de l'appareil
Flux Courant	Un seul chemin	Plusieurs branches
Chute de tension	S'ajoute à tous les composants	Pareil pour chaque branche
Entretien	Nécessite des vérifications de circuit complet	Plus facile d'isoler les problèmes

Impact de l'ombrage : série contre parallèle

La manière dont les circuits sont câblés, en série ou en parallèle, détermine la manière dont l'ombrage affecte les performances de n'importe quel circuit électrique.

• Circuits série : Comme le courant est le même dans tout le circuit, l'ombrage affecte l'ensemble du circuit Une zone ombrée diminue le courant pour l'ensemble du circuit, provoquant une réduction globale des performances Par exemple, dans les systèmes photovoltaïques, l'ombrage d'un panneau dans un réseau série diminue considérablement la production d'énergie sur tous les panneaux.
• Circuits parallèles : l'ombrage impacte une zone spécifique d'un circuit puisque le courant se déplace librement dans chaque branche Une zone ou un composant ombré ne fonctionne que mal au sein de sa branche alors que le reste du circuit fonctionne bien Cette configuration a moins d'impact sur les performances d'ombrage par rapport à la configuration série, en particulier lorsqu'un panneau est ombré.

La prise en compte de ces disparités est primordiale pour optimiser les performances des circuits afin d'augmenter l'opérabilité dans les zones où des ombres peuvent se produire.

Choisir entre série et parallèle pour différents projets solaires

Lors de la détermination des options pour les projets solaires, en considérant les circuits en série ou en parallèle, le choix dépend des besoins spécifiques du système Pour les applications où la tension doit être maximisée, les circuits en série sont la meilleure option C'est le cas pour la transmission de puissance à longue distance ou dans les systèmes utilisant des onduleurs haute tension Un environnement propre pourrait également utiliser des circuits parallèles, puisqu'ils fonctionnent mieux là où les ombrages ou les obstructions partielles sont dominants Cela garantit des performances constantes en isolant l'impact des composants ombrés Un mélange de configurations en série et en parallèle est préféré pour la plupart des systèmes résidentiels exposés à des conditions variables, car il offre un rendement optimal tout en conservant la fiabilité.

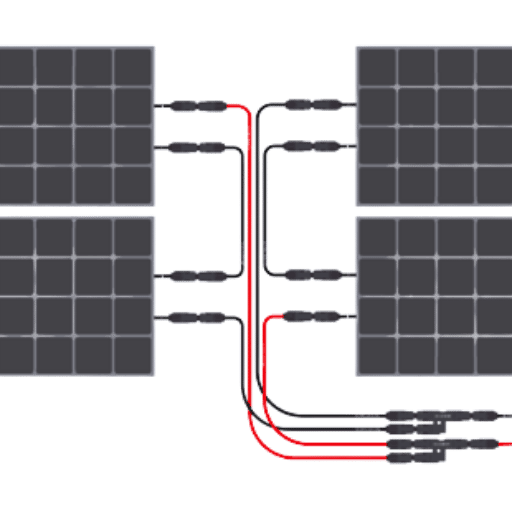

Comment le câblage du panneau solaire affecte-t-il la tension et le courant ?

Comprendre la tension dans les configurations série et parallèle

Le jauge de tension mesure la puissance, et lorsque les panneaux solaires sont câblés en série, la puissance augmente alors que le taux reste statique pour un seul panneau Ceci est utile car la tension de chaque panneau est additionnée Par exemple, connecter trois panneaux 12 V en série donnera une tension totale de 36 V. Cependant, lorsque les panneaux solaires sont disposés en parallèle, le taux total de puissance (ampères) augmente, tandis que la sortie de tension reste statique pour un seul panneau Cela se produit parce que la puissance produite par chaque panneau se combine, comme c'est le cas avec trois panneaux 5 A câblés ensemble, ce qui donnera un débit de courant total de 15 A. Connaître ces configurations est utile tout en créant des systèmes qui nécessitent une tension et un courant défini.

Comment le câblage affecte le courant dans les systèmes solaires

La configuration des panneaux solaires affecte le flux de courant au sein d'un système solaire Pour une augmentation du courant total, les panneaux solaires peuvent être connectés en parallèle Par exemple, si chaque panneau produit 5 A, trois panneaux en parallèle donneront un total de 15 A. Ceci est crucial pour le câblage de vos panneaux solaires Cependant, le câblage des panneaux en série n'augmente pas le courant total ; le courant total reste égal à la sortie d'un panneau Cette différence assure l'optimisation efficace du débit pour répondre aux besoins en énergie.

Conseils pour maximiser la tension de sortie et le courant

1. Assurer une bonne exposition à la lumière du soleil : Alignez les panneaux solaires en fonction de la position géographique, de la saison et d'autres angles pour maximiser l'exposition au soleil.
2. Utiliser un câblage et des connecteurs de haute qualité : pour assurer une circulation fluide du courant et de la tension, utilisez un câblage et des connecteurs à faible résistance.
3. Maintenir des surfaces de panneau propres : La production d'énergie peut être réduite de manière significative même avec de légers obstacles. Par conséquent, nettoyer les panneaux solaires régulièrement pour éviter l'accumulation de poussière, de saleté ou d'autres débris.
4. Implémenter les contrôleurs MPPT : les contrôleurs de charge doivent être configurés avec un suivi maximal du point de puissance pour optimiser les niveaux de tension et de courant pour une extraction de puissance maximale dynamiquement.
5. Évitez l'ombrage à tout prix : définissez la disposition pour bloquer l'ombrage potentiel des objets adjacents tout en garantissant que les performances globales et la capacité de production d'électricité ne soient pas considérablement réduites en raison d'un ombrage partiel.

Quelles sont les erreurs courantes dans le câblage des panneaux solaires ?

Éviter les erreurs de câblage courantes dans les installations solaires

1. Dimensionnement incorrect du fil : l'utilisation de fils trop fins pour le courant qu'ils doivent transporter peut entraîner une surchauffe, la combustion des fils et divers autres problèmes de sécurité. Calculez toujours la charge et utilisez des fils de jauge suffisante.
2. Connexions incorrectes : les connexions mal serties ou desserrées créent des points de haute résistance, ce qui peut entraîner une perte d'énergie et constituer un risque potentiel d'incendie. Utilisez les connecteurs appropriés et assurez-vous que toutes les connexions sont sécurisées et bien isolées.
3. Mélanger différents types de panneaux : L'utilisation de panneaux solaires dans une chaîne avec différentes tensions ou courants peut entraîner une inadéquation des performances, ce qui réduit l'efficacité. Utilisez toujours des panneaux avec des spécifications qui correspondent les unes aux autres.
4. Polarité incorrecte : l'utilisation d'une mauvaise polarité de câblage peut endommager les onduleurs, les contrôleurs de charge et d'autres composants du système Vérifiez et revérifiez l'orientation du fil et les connexions avant l'assemblage final.
5. Défaut d'utilisation de fusibles ou de disjoncteurs appropriés : ne pas inclure de dispositifs de protection ou utiliser une mauvaise cote de protection peut créer un scénario avec des pointes de puissance et des courts-circuits involontaires, qui peuvent endommager le système dans son ensemble. Les fusibles et les disjoncteurs pour chaque zone vitale du système doivent être installés aux valeurs nominales de réglage correctes.

Comment un câblage incorrect peut limiter l’efficacité solaire

Des connexions inefficaces dans un système d'énergie solaire peuvent entraîner des pertes d'énergie et une instabilité du système Dans les systèmes d'énergie solaire câblés avec précision, le courant captif peut ne pas être transmis à l'onduleur ou à la batterie en raison de forces résistives accrues, ce qui entraîne un gaspillage d'énergie Les connexions à polarité inversée entraînent également des arrêts du flux d'électricité, ce qui empêche la réalisation d'un pic de productivité dans tout le système d'énergie solaire Un étalonnage minutieux des connexions filaires et la sélection des dimensions optimales du fil empêchent la dissipation d'énergie tout en améliorant la fiabilité du système.

Étapes pour résoudre les problèmes de câblage dans les panneaux solaires

1. Inspectez toutes les connexions : commencez par vérifier toutes les connexions filaires pour détecter tout signe de relâchement, de corrosion ou de dommage. Assurez-vous que tous les connecteurs électriques sont bien serrés et scellés pour éviter toute perte d’énergie et tout dommage à l’environnement.
2. Vérifiez la polarité : confirmez la polarité des connexions avec un multimètre et assurez-vous que la borne positive et négative du panneau solaire, si elle est connectée, est inversée avec l'onduleur ou le contrôleur de charge.
3. Mesurer la tension et le courant : utilisez un multimètre ou un compteur à pince pour mesurer la tension et le courant des panneaux solaires, et comparez les lectures à la sortie attendue en fonction des panneaux pour identifier tout écart. Examinez également les connexions série et parallèle.
4. Examinez la jauge de fil : vérifiez que la jauge de fil utilisée pour le système correspond au niveau de courant transmis Les fils trop petits peuvent surchauffer en raison de la haute tension et subir une chute de tension, ce qui réduit leur efficacité.
5. Test de continuité : utilisez un testeur de continuité pour vérifier l'intégrité du circuit, y compris les ruptures, les courts métrages ou les connexions faibles.
6. Inspecter les défauts au sol : utilisez un détecteur de défauts au sol pour vérifier la présence de défauts au sol dans le système De tels défauts peuvent survenir lorsque des conducteurs entrent accidentellement en contact avec le sol ou le cadre du système, rendant certaines pièces dangereuses et inefficaces.

Foire aux questions (FAQ)

Q : Quelle est la différence entre le câblage des panneaux solaires en série ou en parallèle ?

A : La signification de câblage de panneaux solaires en série implique l'interconnexion de la borne positive d'un panneau avec la borne négative du panneau suivant, ce qui augmente collectivement la tension solaire alors que le courant reste constant Le câblage en parallèle a également une signification différente car toutes les bornes positives sont connectées, ainsi que toutes les bornes négatives Cela augmente le courant électrique, tandis que la tension reste à la valeur désignée d'un seul panneau.

Q : Pourquoi pourrais-je choisir de câbler mes panneaux solaires en série plutôt qu’en parallèle ?

R : Comme on le sait, les panneaux sont câblés en série lorsqu'il est avantageux d'augmenter la tension globale du panneau solaire. Ceci est utile pour un contrôleur de charge solaire qui nécessite une tension d'entrée élevée. De plus, cela peut être plus bénéfique si la distance jusqu'au contrôleur de charge MPPT est longue.

Q : Quels sont les impacts sur les performances d'un système avec des panneaux solaires connectés en parallèle ?

R : Les panneaux solaires connectés en parallèle fournissent plus de courant au système sans augmenter la tension au-delà de ce qu'un seul panneau solaire produirait. Cette configuration permet de gérer les systèmes qui ont une coupure basse tension mais une demande de courant élevée, comme lors de l'interface avec certaines batteries ou contrôleurs de charge.

Q : Quelles sont les ramifications de l'ombrage d'un panneau d'une configuration de panneau série ?

R : L'ombrage d'un panneau dans une configuration en série peut avoir un impact considérable sur les performances de l'ensemble de la chaîne de panneaux, car le panneau le plus inefficace dicte les performances en raison du goulot d'étranglement actuel. Une certaine forme de diodes de dérivation sera probablement nécessaire pour atténuer ce problème.

Q : Est-il possible de configurer simultanément des panneaux solaires en série et en parallèle ?

R : C'est possible, et c'est fait fréquemment La configuration série-parallèle combine les deux méthodes, ce qui est utile lors de l'augmentation à la fois du courant et de la tension pour répondre à une exigence spécifique Ceci est avantageux pour les grands réseaux solaires.

Q : De quelle manière le contrôleur de charge MPPT fonctionne-t-il avec des panneaux en série ou en parallèle ?

R : Un contrôleur de charge solaire MPPT adapte ses entrées pour maximiser la puissance de sortie en faisant correspondre la tension du panneau à la tension de la batterie sur la sortie du panneau solaire, Peu importe que vos panneaux soient câblés en série ou en parallèle, un contrôleur MPPT optimise leurs performances en continu pour suivre le point de puissance de pointe du panneau solaire.

Q : Quelle tension est produite avec deux panneaux fixés en série ?

R : La tension dans une série de deux panneaux sera égale à la tension totale des panneaux individuels Par exemple, si chaque panneau est évalué à 20 volts, alors les connecter en série donnera un total de 40 volts.

Q : Pour des fins spécifiques, y a-t-il un aspect pratique à connecter des panneaux solaires en parallèle ?

R : Certes, le câblage en parallèle est avantageux pour les applications où des sorties à courant élevé sont nécessaires ou où le plafond de tension du système de stockage est relativement bas Cette configuration est souvent utilisée dans les systèmes spécialement conçus pour l'énergie solaire résidentielle, où l'espace est limité.

Q : De quelle manière la connexion des panneaux solaires en série a-t-elle un impact sur la régulation de la tension au sein des panneaux ?

R : La connexion des panneaux solaires en série augmente la tension individuelle du compteur pour chaque panneau du système. Cela atténue également les chutes de tension sur de longues distances entre les panneaux et le contrôleur de charge, améliorant ainsi la régulation de tension et minimisant les pertes.

Q : Quels aspects faut-il garder à l'esprit lorsqu'on détermine le nombre de panneaux à inclure dans une configuration série ou parallèle ?

R : Lorsque vous décidez du nombre de panneaux à câbler en série ou en parallèle, tenez compte de la conception et des caractéristiques actuelles de votre contrôleur de charge et de votre batterie, ainsi que de la disposition physique de l'installation, des problèmes d'ombrage potentiels et de l'énergie globale besoins de votre énergie solaire système.
