N2XS(FL)2Y/NA2XS(FL)2Y
Isolation en XLPE avec joint étanche et ruban d'aluminium solidement collé à la gaine en PE

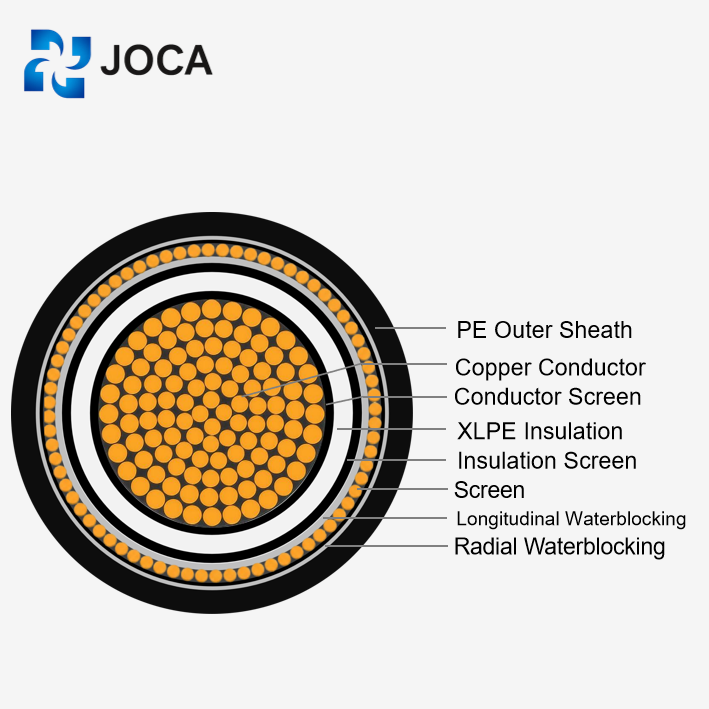

- Chef d'orchestre : Cuivre ou aluminium (classe 2 selon la norme IEC 60502-2).
- Écran du conducteur : Matériau semi-conducteur
- Acoustique : XLPE (polyéthylène réticulé)
- Écran d'isolation : Matériau semi-conducteur
- Bloc d'eau longitudinal : Ruban gonflable
- Écran métallique Fils et rubans de cuivre
- Bloc d'eau longitudinal : Ruban gonflable
- Blocage d'eau radial : Ruban Al/PET (aluminium/polyester) collé à la gaine
- Gaine extérieure : PEMD (polyéthylène moyenne densité)
- Couleur : Généralement rouge ou noir.
- Traitement rapide des échantillons avec des solutions personnalisées
- Matériaux de haute qualité
- Options de prix abordables
- Livraison mondiale
- Pour une meilleure protection des données, assurez-vous que tous les téléchargements sont sécurisés
Économisez au moins 30% en moyenne
-
Description du produit
N2XS(FL)2Y/NA2XS(FL)2Y : Description et spécifications du produit
Cette série moyenne tension (jusqu'à 36kV) intègre un Blocage radial de l'eau système. La construction utilise un Aluminium-polyéthylène lié (Al-PE) Gaine stratifiée. Contrairement aux gaines libres classiques, le collage direct du ruban d'aluminium sur la gaine extérieure en PEHD crée une gaine stratifiée. barrière hermétique contre l'humiditéCet assemblage spécifique assure une étanchéité efficace du noyau en XLPE contre les infiltrations d'eau dans les environnements souterrains à forte humidité, tandis que la couche en MDPE offre une résistance à l'abrasion mécanique.
-
Avantages
N2XS(FL)2Y/NA2XS(FL)2Y : Avantages et fonctionnalités
Neutralité magnétique (AWA) : Élimine l'échauffement par courants de Foucault. Contrairement au blindage en acier, l'aluminium reste non magnétique dans les champs alternatifs monoconducteurs. Résultat: Aucune perte d'énergie ; aucun risque de surchauffe des câbles.
Haute résistance à la traction : La construction du blindage « Wire » supporte des charges verticales importantes. Résultat: Adapté aux installations à forte chute (par exemple, puits de mine, colonnes montantes) où le blindage en ruban adhésif serait inefficace.
Marge thermique (90°C) : L'isolation XLPE supporte des températures de fonctionnement plus élevées que le PVC (70 °C). Résultat: Marge de sécurité pour les surcharges d'urgence ou les pics de consommation.
Optimisation de projet (NA2XSR) : Possibilité de spécifier des conducteurs en aluminium. Résultat: Réduit le poids des câbles d'environ 30 % et diminue considérablement les dépenses d'investissement en matériaux.
Dimensions/Paramètres
| Réf. | Nombre de carottes x section transversale mm² | AWG, env. | Tension de fonctionnement max. kV | Tension d'essai kV | Ø extérieur mm, env. | Poids Cu kg/km | Poids kg/km, env. |
|---|---|---|---|---|---|---|---|
| 33054 | 1 x 35 rm / 16 | 2 | 12 | 21 | 28.0 | 518.0 | 860.0 |
| 33055 | 1 x 50 rm / 16 | 1 | 12 | 21 | 30.0 | 662.0 | 1000.0 |
| 33056 | 1 x 70 rm / 16 | 2/0 | 12 | 21 | 32.0 | 854.0 | 1350.0 |
| 33057 | 1 x 95 rm / 16 | 3/0 | 12 | 21 | 33.0 | 1094.0 | 1680.0 |
| 33058 | 1 x 120 rm / 16 | 4/0 | 12 | 21 | 34.0 | 1334.0 | 2070.0 |
| 33059 | 1 x 150 rm / 25 | 300 kcmil | 12 | 21 | 36.0 | 1723.0 | 2350.0 |
| 33060 | 1 x 185 rm / 25 | 350 kcmil | 12 | 21 | 38.0 | 2059.0 | 2710.0 |
| 33061 | 1 x 240 rm / 25 | 500 kcmil | 12 | 21 | 40.0 | 2587.0 | 3260.0 |
| 38049 | 1 x 300 rm / 25 | 600 kcmil | 12 | 21 | 42.0 | 3163.0 | 3850.0 |
| 38050 | 1 x 400 rm / 35 | 750 kcmil | 12 | 21 | 46.0 | 4234.0 | 4740.0 |
| 38051 | 1 x 500 rm / 35 | 1000 kcmil | 12 | 21 | 49.0 | 5194.0 | 5800.0 |
| 38052 | 1 x 630 rm / 35 | 1250 kcmil | 12 | 21 | 51.0 | 6442.0 | 7120.0 |
| Réf. | Nombre de carottes x section transversale mm² | AWG, env. | Tension de fonctionnement max. kV | Tension d'essai kV | Ø extérieur mm, env. | Poids Cu kg/km | Poids kg/km, env. |
|---|---|---|---|---|---|---|---|
| 38053 | 1 x 35 rm / 16 | 2 | 24 | 42 | 33.0 | 518.0 | 1020.0 |
| 33066 | 1 x 50 rm / 16 | 1 | 24 | 42 | 35.0 | 662.0 | 1170.0 |
| 33067 | 1 x 70 rm / 16 | 2/0 | 24 | 42 | 36.0 | 854.0 | 1470.0 |
| 33083 | 1 x 95 rm / 16 | 3/0 | 24 | 42 | 38.0 | 1094.0 | 1860.0 |
| 33069 | 1 x 120 rm / 16 | 4/0 | 24 | 42 | 39.0 | 1334.0 | 2260.0 |
| 33070 | 1 x 150 rm / 25 | 300 kcmil | 24 | 42 | 41.0 | 1723.0 | 2550.0 |
| 33071 | 1 x 185 rm / 25 | 350 kcmil | 24 | 42 | 43.0 | 2059.0 | 2920.0 |
| 33072 | 1 x 240 rm / 25 | 500 kcmil | 24 | 42 | 45.0 | 2587.0 | 3490.0 |
| 33073 | 1 x 300 rm / 25 | 600 kcmil | 24 | 42 | 47.0 | 3163.0 | 4090.0 |
| 33074 | 1 x 400 rm / 35 | 750 kcmil | 24 | 42 | 50.0 | 4234.0 | 5010.0 |
| 33075 | 1 x 500 rm / 35 | 1000 kcmil | 24 | 42 | 54.0 | 5194.0 | 6090.0 |
| 38054 | 1 x 630 rm / 35 | 1250 kcmil | 24 | 42 | 55.0 | 6442.0 | 7440.0 |
| Réf. | Nombre de carottes x section transversale mm² | AWG, env. | Tension de fonctionnement max. kV | Tension d'essai kV | Ø extérieur mm, env. | Poids Cu kg/km | Poids kg/km, env. |
|---|---|---|---|---|---|---|---|
| 34312 | 1 x 50 rm / 16 | 1 | 36 | 63 | 36.0 | 662.0 | 1400.0 |
| 38055 | 1 x 70 rm / 16 | 2/0 | 36 | 63 | 40.0 | 854.0 | 1710.0 |
| 38056 | 1 x 95 rm / 16 | 3/0 | 36 | 63 | 42.0 | 1094.0 | 2110.0 |
| 38057 | 1 x 120 rm / 16 | 4/0 | 36 | 63 | 44.0 | 1334.0 | 2520.0 |
| 38058 | 1 x 150 rm / 25 | 300 kcmil | 36 | 63 | 45.0 | 1723.0 | 2830.0 |
| 34313 | 1 x 185 rm / 25 | 350 kcmil | 36 | 63 | 47.0 | 2059.0 | 3210.0 |
| 38059 | 1 x 240 rm / 25 | 500 kcmil | 36 | 63 | 49.0 | 2587.0 | 3790.0 |
| 34314 | 1 x 300 rm / 25 | 600 kcmil | 36 | 63 | 52.0 | 3163.0 | 4430.0 |
| 34315 | 1 x 400 rm / 35 | 750 kcmil | 36 | 63 | 55.0 | 4234.0 | 5390.0 |
| 38060 | 1 x 500 rm / 35 | 1000 kcmil | 36 | 63 | 58.0 | 5194.0 | 6500.0 |
| 38061 | 1 x 630 rm / 35 | 1250 kcmil | 36 | 63 | 60.0 | 6442.0 | 7870.0 |
-
Processus de production des câbles d'alimentation
Pour garantir une qualité supérieure, JOCA exploite lignes de production entièrement numérisées et automatisées pour câbles d'alimentation. Plus précisément, ce flux de travail complet Câblage des conducteurs, extrusion de l'isolant, blindage métallique et gainage final. Par ailleurs, systèmes intelligents surveillance active chaque étape afin de garantir des performances stables et une qualité de produit constante. En outre, l'usine utilise des installations d'essais avancées, telles que les essais de décharge partielle, les essais de traction et les essais d'étincelles. Ainsi,, ces mesures rigoureuses guarantir que chaque câble livré respecte strictement les normes internationales.
Emballage pour l'expédition
Pour répondre aux différents besoins de transport, de nombreuses méthodes d’emballage peuvent être utilisées.
Vous avez d'autres questions ?
Q : Spécifications de tension ?
A: Optimisé pour 12 / 20 kV et 18 / 30 kV grilles.
Q : Mécanisme de blocage de l'eau ?
A: Double barrière.
Longitudinal: Rubans gonflables.
Radial: Stratifié Al/PET (aluminium/polyester). (Aucune infiltration d'humidité n'est autorisée).
Q : Matériau isolant ?
A: XLPE. (Polyéthylène réticulé).
Q : Options de conducteur ?
A: Copper or Aluminium(Le choix dépend du budget du projet).
Q : Norme de conformité ?
A: IEC 60502-2 (Classe 2 Échoués).
Q : Type de gaine ?
A: MDPE (Polyéthylène moyenne densité). Choisi pour sa résistance supérieure à l'abrasion par rapport au PVC standard.
Q : Couleurs disponibles ?
A: Standard: Rouge or Noir.
Q : Construction de l'écran ?
A: Composite. Caractéristiques : Fils de cuivre + ruban de cuivre à hélice ouverte.
