當我們討論電氣系統時,必須注意系統的安全性和效率取決於微小的細節,其中之一就是 電線溫度額定值. 您是否想知道為什麼某些電線被推薦用於特定用途,或者電線上的最高溫度等級意味著什麼?因此,了解這些評級不僅僅是一個技術問題;它成為一個重要因素。它成為維護和保持電氣系統安全可靠的重要考慮因素。本文揭示了電線溫度評級的重要性,並將其影響和建立分解為影響您的專案的因素。它擁有電氣承包商或 DIY 愛好者避免犯下代價高昂的錯誤所需的所有資訊”

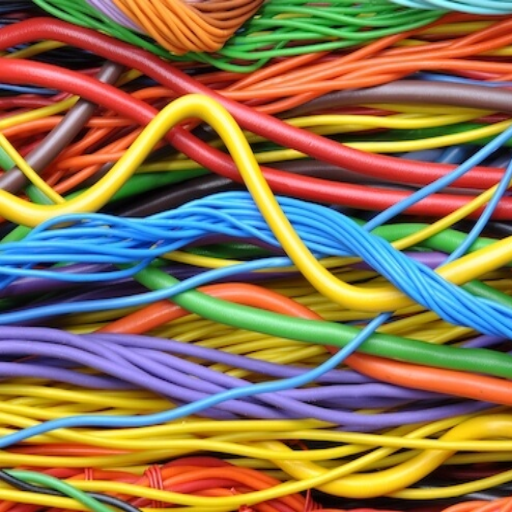

什麼是電線溫度?
電線溫度是電線在承載電流時可以安全承受的最高溫度,而不會退化或損壞。根據電線的材料、絕緣層和工作環境,該溫度設定在限制範圍內。超過這個溫度,電線往往會過熱,從而對其使用壽命構成威脅。電纜可能會發生故障,從而引起火災。電線溫度等級對於確保電氣系統的安全和最佳性能至關重要。.
電線溫度的定義
電線溫度是電線在不損害其功能或安全的情況下仍傳導電流時可以達到的最高溫度。它通常由某些標準指定,最常見的是國家電氣規範 (NEC) 或國際電工委員會 (IEC)。廣泛用於電線的額定溫度通常包括 60°C (140°F)、75°C (167°F) 和 90°C (194°F),具體取決於絕緣類型。.
一般來說,採用熱塑性絕緣材料(主要是PVC)的電線具有較低的溫度限制。相較之下,採用熱固性絕緣材料(XLPE)的電線表現出較高的額定溫度。然而,溫度額定值會受到外部因素的影響,例如環境溫度、附近的熱源以及電線是否位於有限空間內,這是熱應力的另一個來源。例如,如果環境溫度超過30°C(86°F),則可以應用校正因子,這可以有效降低電線的導電額定值。.
防止過熱、絕緣熔化甚至火災對於確保遵守這些評級至關重要。選擇正確的電線溫度額定值是電氣系統設計中最關鍵的步驟;設備保護和系統可靠性取決於它。.
溫度評級的重要性
從安全角度和電氣系統的高效運作來看,電線的溫度額定值至關重要。這些額定值表示電線絕緣體可以承受的最高溫度而不會降低。一般來說,對於標準電纜,溫度額定值範圍為 60°C (140°F) 至 90°C (194°F),但某些特殊電線的額定值可能超過此範圍。如果溫度超過額定值,絕緣就會受到損害,造成短路和火災等潛在危險。.
環境因素的額定溫度考慮至關重要。直接放置在陽光下或炎熱大氣中的電線可能會產生更高的表面溫度。值得注意的是,高於額定條件 10 °C 會導致電線絕緣壽命顯著縮短,因為熱量會導致材料異常老化和劣化。此外,電線的捆綁是另一個因素:一根電線產生的熱量與另一根電線產生的熱量相加,因此有必要根據工業標準降低其額定值,以避免因過熱而產生的任何危險。.
國家電氣規範和國際電工委員會 (IEC) 提供的標準為正確選擇電線及其安裝實踐提供了完整的詳細資訊。這些指南的應用不僅可以確保安全,還可以確保電氣系統的壽命和最佳性能。因此,溫度額定值仍然是必須理解並應用於所有類型佈線(包括住宅和工業應用)的重要因素。.
影響電線溫度的因素
電線的溫度受到多種因素的影響,所有這些因素都必須考慮安全高效的工作系統。其中,外部溫度至關重要,因為高溫會降低電線的載流能力,導致電線加熱。通常有人指出,環境溫度每升高10°C,電線上的絕緣層就會以更快的速度降解,從而縮短其壽命。.
一個非常「偉大」的因素或考慮因素是電流負載或電流。當電線受到高於額定電流的電流時,電阻會產生熱量;這可能會導致絕緣層熔化,導致更嚴重的情況,包括不罕見的火災事件。銅線在實務上提供了一個很好的例子;由於銅具有優異的導電性,因此在同一條件下,與其他材料(例如鋁)相比,銅線可以以更高的負載電流投入使用。.
電線的絕緣材料是另一個關鍵因素。聚氯乙烯 (PVC) 或交聯聚乙烯 (XLPE) 等材料定義了最高溫度等級,通常在攝氏 60-90 度之間,對於特殊類型甚至更高。必須為操作環境選擇正確的絕緣類型,以避免與溫度相關的危險。.
影響散熱的另一個考慮因素是安裝條件,無論是透過露天、管道或埋在地下。例如,安裝在緊密堆積的管道中的電線可能不允許足夠的空氣循環;它們比安裝在露天中的電線更有效地保留熱量,在露天,透過傳導散熱更有效。.
最後,外部熱源,例如機械、加熱系統或陽光直射,可能會透過提供額外的熱量來提高電線溫度。在處於此類條件下的佈線系統上,必須應用降額係數以確保安全運作。.
在電線選擇和安裝過程中正確考慮這些因素可確保可靠的性能並提高安全性,從而減輕代價高昂的故障或危險。.

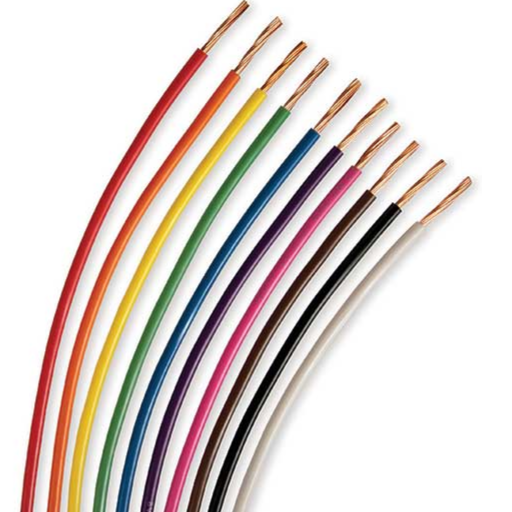

線材溫度額定值解釋
電線溫度等級表示電線可以在不損害其絕緣材料或性能的情況下安全運作的最高溫度。這些溫度等級以攝氏度 (°C) 表示;總的來說,額定值取決於電線的絕緣類型和應用。標準溫度等級為 60°C、75°C 和 90°C。超過電線的溫度等級可能會導致絕緣故障和危險或壽命縮短。必須選擇具有適合操作條件的額定值的電線,包括環境溫度和熱暴露。符合這些評級的系統是安全且有效率的。.
電線溫度額定值的類型
線材溫度等級通常包括 60°C、75°C、90°C、105°C、125°C、150°C、200°C、250°C 和 450°C,根據絕緣材料和預期應用而有所不同。.
|
額定值(°C) |
材質 |
用法 |
電壓 |
耐久性 |
|---|---|---|---|---|
|
60°C |
聚氯乙烯 |
通用接線 |
低 |
中等 |
|
75°C |
聚氯乙烯 |
標準電路 |
低 |
好 |
|
90°C |
XLPE |
工業用途 |
中等 |
非常好 |
|
105°C |
矽膠 |
高溫區域 |
中等 |
非常好 |
|
125°C |
特氟龍 |
極端溫度應用程式 |
高 |
高級的 |
|
150°C |
特氟龍 |
專業系統 |
高 |
高級的 |
|
200°C |
玻璃纖維 |
熱密集型使用 |
高 |
特殊的 |
|
250°C |
雲母玻璃 |
專業設計 |
高 |
特殊的 |
|
450°C |
陶瓷的 |
高熱應用程式 |
高 |
特殊的 |
上表提供了電線溫度等級的簡明細目,重點關注高效、安全選擇電線類型的關鍵方面。.
如何讀取電線溫度額定值
因此,要實際閱讀和解釋電線溫度額定值,應該了解決定根據應用要求選擇基礎的關鍵參數。因此,溫度額定值是指電線可以安全運作而不影響其性能或結構完整性的最高溫度。理論上,特定類型的電線是針對特定的熱和環境條件而組裝在一起的。使用正確的電纜將降低操作過程中損壞或危險的風險。.
解釋電線溫度等級時應考慮的因素包括:
溫度限制:上表列出了專為各種溫度範圍(125 至 450 攝氏度)設計的電線。確保應用程式的工作溫度落在指定的限制內。例如,特氟龍線用於特殊系統,溫度高達 150 °C,而陶瓷電纜用於高溫應用,可承受高達 450 °C 的溫度。.
材料成分:電線絕緣和結構中的材料對其熱容有顯著影響。雲母玻璃和陶瓷線絕緣最適合極高的溫度條件。相較之下,玻璃纖維和聚四氟乙烯由於其電阻特性和耐用性,更適合中等溫度範圍內的應用。仔細選擇材料將確保電線發揮最佳性能且可靠。.
應用相容性:評估電線的使用溫度等級。例如,用於熱密集型應用的電線應具有高溫等級,但也應耐用,使其成為高要求環境中陶瓷或雲母玻璃線的天然候選者。.
安全裕度:始終建立高於系統平均工作溫度的安全裕度。因此,例如,如果應用程式在 240 °C 下運行,那麼理論上最大溫度為 250 °C 的電線就足夠了。但額定溫度較高(450 °C)的電線將增強抵抗意外溫度峰值的保證。.
在選擇電線溫度額定值時了解並應用此原理將有助於確保系統的安全性和耐用性,同時也促進其最佳性能。.
電線溫度額定通用標準
電線的溫度額定值符合多項關鍵工業規範,可確保安全性和最佳性能。最值得注意的標準包括:
UL 標準:UL 標準(例如 UL 758 和 UL 62)規定了商業和工業應用中使用的電線的溫度限制。當電纜能夠安全地暴露在 -40 °C 至 200 °C 以上的溫度下時,電纜會帶有 UL 標記,具體取決於所用絕緣材料的類型。.
IEC 標準:IEC 60216 系列標準規定了絕緣材料的耐熱性,使製造商能夠確定全球實踐安全使用電線的工作溫度。.
在國家電氣規範(NEC)中,電線和電纜的溫度額定值根據其導體類型和絕緣層進行規定,普通應用的標準為60°C、75°C和90°C。電線額定值必須符合環境條件和特定安裝要求。.
透過遵循 NEC,工程師和設計師可以自行確定哪根電線在溫度方面滿足其係統的要求,而不會違反任何法律。.
最高溫度及其影響
電線或電纜的最高溫度等級決定了電流安全傳播的能力,而不影響電纜或電線的絕緣和性能。如果溫度超過此限制,絕緣層可能會惡化,導致電氣故障、安全隱患和電線壽命縮短。在為任何環境選擇電線和電纜時,必須遵守高於該環境最高工作溫度的溫度等級,以確保其可行性和可靠性。在此過程中,也應參考用於符合特定情況下設定的溫度限制的標準和指南。.
了解最大溫度限制
在解決電線和電纜的最高溫度限制時,更重要的考慮因素會發揮作用。首先,絕緣材料顯著影響溫度額定值。典型的材料,例如 PVC、XLPE 或矽膠,每種材料都有其耐熱水平。其次,考慮電線運作環境的環境溫度,因為過多的熱量會導致絕緣層隨著時間的推移而惡化。第三,必須考慮承載電流的能力,因為高載流量的電力負載會產生更多的內部熱量。.
不同應用的額定溫度指令必須考慮 UL、IEC 或 IEEE 標準。在航空航太或製造的工業環境中,電線可能需要承受異常高的溫度。為了確保安全性和最佳性能,必須根據任何相關的監管要求選擇材料和設計並根據其運作環境進行客製化。.
超過最高溫度的後果
超過電線和電纜的溫度等級可能會導致嚴重後果,影響安全和性能。當電線溫度高於核准溫度時,絕緣材料會迅速降解,失去靈活性、介電強度和抗機械磨損等關鍵特性。當發生這種退化時,電線很容易出現電氣故障、短路和火災危險,對人員和設備構成危險風險。.
例如,佈線上常見的 PVC 絕緣材料在 140°F (60°C) 以上開始變形,並在暴露於超過 221°F (105°C) 的溫度時完全降解。同樣,聚乙烯絕緣材料在高溫下會軟化,導致機械擊穿和漏電。由於過多的電流,導體過熱,無論是數小時或數天,都會導致銅達到約 400 °F (204 °C) 的退火溫度,從而降低其拉伸強度和導電性。.
除了絕緣劣化之外,高溫還會促進蠕變,在這個過程中,材料會因熱應力而緩慢變形。這導致連接器鬆動,從而透過電阻進一步增加熱量,從而開始危險的劣化路徑。.
為了緩解這種情況,應對操作環境進行嚴格監控,以確保維持監管機構設定的熱限制。對於超高溫條件,可以同時使用聚四氟乙烯或矽膠等耐熱材料,以確保安全性和操作可靠性。.
高溫應用的安全措施
高溫製造需要仔細規劃和執行適當的安全措施,以防止設備在實際操作過程中發生故障。重要的一點之一是材料的適當選擇,其中涉及選擇能夠在極高溫下保持其機械性能的材料。例如,鉻鎳鐵合金或陶瓷等高度先進的合金可以發揮最佳作用,因為它們能夠承受非常高的循環熱負荷,而這需要耐用性和低熱膨脹。.
另一方面,良好的通風和冷卻安排也很重要。研究表明,強制空氣冷卻或液體冷卻等排熱方法可減少高達 40% 的過熱機會。隔熱材料也可以補充並有助於維持敏感零件內的溫度穩定性。氣凝膠或專用玻璃纖維複合材料等材料因其導熱率低而受到青睞。.
連續的溫度監控也對安全維護做出了重大貢獻。借助當今的感測器,例如紅外線溫度計或熱電偶,可以即時監控設備,以確保零件在規定的熱限制內運行,從而減少熱應力或設備故障的可能性。這些系統與自動警報的關聯可確保在溫度突然飆升時加快預防反應。.
此外,阻燃塗層和屏障可防止高溫與易燃物質共存的點火危險。安全產業報告證實,在對關鍵零件實施阻燃處理後,火災事故減少了 25%。.
還必須遵守維護計劃,以便在關鍵部件失效之前解決其磨損問題。當這些與對員工進行適當的培訓相結合時,個人將準備好識別危險,根據安全指南操作設備,並維護安全可靠的操作環境。.

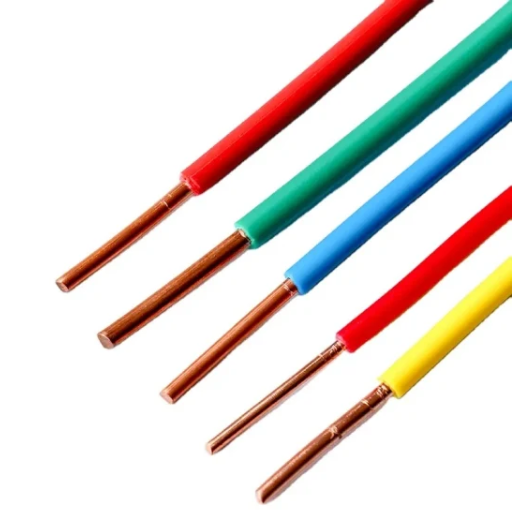

導管及其在線溫度管理中的作用
導管確保導線的適當溫度,防止外部熱源和熱量積聚的影響。它們透過保護脆弱的電線免受陽光或高環境溫度等條件的影響來維持工作溫度安全。最後,管道還降低了因不利於空氣循環的環境而導致過熱的可能性。空氣循環對於維持電氣效率和安全是必要的。簡而言之,導管材料(無論是金屬還是塑膠)的選擇必須適當基於應用,以達到最佳結果並控制電線溫度。.
導管類型及其溫度等級
不同類型的導管在不同的溫度條件下提供不同程度的耐用性和性能。根據應用、環境因素和管理規範,選擇合適的導管使用。.
PVC(聚氯乙烯)導管:主要使用PVC導管,因為它們重量輕、價格便宜且耐腐蝕。通常,此類導管可以承受 -4°F 至 140°F(-20°C 至 60°C)的溫度。然而,不建議在極端高溫下使用,因為長時間暴露它們往往會變形或融化。.
金屬導管(EMT、IMC 和 RMC):由於其耐用性和耐高溫性,全金屬導管,例如金屬電氣管 (EMT)、中間金屬導管 (IMC) 和剛性金屬導管 (RMC),是最常見的首選。 RMC 適用於需要中高導熱率的行業,因為它可以承受 300 °F (149 °C) 以上的溫度,具體取決於所使用的特定塗層。 EMT 和 IMC 用於稍微不那麼極端的條件,但仍然可以比非金屬導管承受更好的熱量。.
柔性金屬導管(FMC 和 LFMC):這些導管提供靈活性,允許在安裝過程中彎曲和轉動。液密柔性金屬導管還可以增加此功能的防潮性。這些導管可以在 -30°F 至 300°F(-34°C 至 149°C)的溫度範圍內工作,如果完成液密安裝,也可以在潮濕的地方使用。.
CPVC(氯化聚氯乙烯)導管:CPVC 預先被譽為 PVC 的一個版本,可承受 194°F (90°C) 及以上的溫度。簡而言之,它們非常適合各種暖服務應用,甚至包括環境熱量處於較高水平的任何工業環境。.
HDPE(高密度聚乙烯)導管:由於其柔韌性和耐化學性,HDPE 導管在室外和地下環境中都是首選。它們可以承受 -40°F 至 140°F(-40°C 至 60°C)的溫度範圍,永遠不會失去其價值,因為它們可以承受寒冷的溫度而不會變脆,特別是在寒冷的氣候地區。.
鋁導管:鋁導管重量輕,但仍是防腐的最佳合作夥伴。這些用於需要導管承受中等溫度的應用,通常在 -40°F 至 300°F(-40°C 至 149°C)範圍內,並且也是外部安裝的首選。.
選擇導管時應考慮安裝現場的普遍溫度和環境應力。許多規範和標準可作為導管類型適當應用的指南,確保其安全有效地在指定條件下運作。.
絕緣和導管對電線溫度的影響
絕緣材料和導管的類型會在運作過程中顯著影響電線的溫度。絕緣材料的熱性能以及承受和耗散電流產生的熱量的能力各不相同。例如,PVC 絕緣材料通常用於 75°C 至 90°C(167°F 至 194°F)的溫度。相較之下,XLPE 可以維持更高的溫度,通常高達 105°C (221°F) 或更高,這是高熱條件的要求。.
輸送機也負責散熱。氣流很少或沒有氣流的緊密堆積的電線可以捕獲熱量並將電線推到其額定溫度之外。研究表明,緊密捆綁在管道中的接線可以將溫度升高至高於環境溫度 20 °C (36°F)。為了彌補這一點,應用降額係數來降低單一管道中一根或多根電線的最大允許電流。.
當環境有利於環境時,例如陽光直射落在金屬導管或加熱機械附近的周圍環境,溫度會升高。例如,對暴露在陽光下的室外金屬導管進行的測試表明,此類導管的內部溫度可以達到比周圍環境溫度高 10°C 至 15°C(18°F 至 27°F)。因此,良好的規劃,包括為導管組合選擇適當的絕緣材料,對於維持安全工作溫度和延長電氣系統的使用壽命至關重要。.
使用導管的最佳實務
選擇合適的材料:選擇合適的導管材料至關重要,因為不同的材料在耐用性、靈活性和耐環境退化方面具有顯著不同的性能。例如,PVC 導管具有防潮和耐腐蝕的特性,使其成為地下或潮濕條件下的最佳選擇。相較之下,鍍鋅鋼等金屬導管可提供更好的機械保護,在工業環境中也是首選。.
考慮溫度等級:由於太陽輻射或環境溫度較高的環境,導管內的導體溫度會大幅升高。因此,驗證導管材料和電線的溫度額定值至關重要。例如,能夠承受更高熱負荷的導管,加上充分絕緣以抵抗此類溫度的電線,可以避免系統過熱和隨之而來的故障。研究還表明,具有反射塗層或 UV 塗層的導管吸收的熱量高達 40%。.
安全正確安裝:透過正確的安裝方法,可以防止管道系統受到機械應力或損壞。應使用適當的夾具或帶子將導管牢固地固定到位。在整個路線中,應避免急彎或扭結,因為隨著時間的推移,可能會阻礙拉線或造成損壞。對於長長度的導管運行,應安裝伸縮縫以適應熱膨脹和收縮。.
注重環境保護:在戶外或惡劣天氣條件下安裝管道時,優先保持密封系統,以保護電線免受水、污垢和腐蝕的進入。導管密封件和墊圈可以與耐候塗層結合使用,以顯著延長系統的使用壽命。.
遵守規範:始終遵守適用於您所在地區的相關國家和地方電氣規範,例如美國的國家電氣規範 (NEC)。例如,NEC 規定了導管的最小埋藏深度,同時考慮導管的尺寸,以確保其容量不被低估,從而確保操作安全並遵守法律要求。.
考慮維護和可及性:設計管道佈置以確保可及性並適應未來的檢查、更換或升級。包括拉箱以及必要間隔的接線盒,有助於安裝和長期維護。.
透過遵守這些最佳實踐,管道系統可以實現最大性能、長期耐用性以及免受環境和工作場所危害的安全性。.

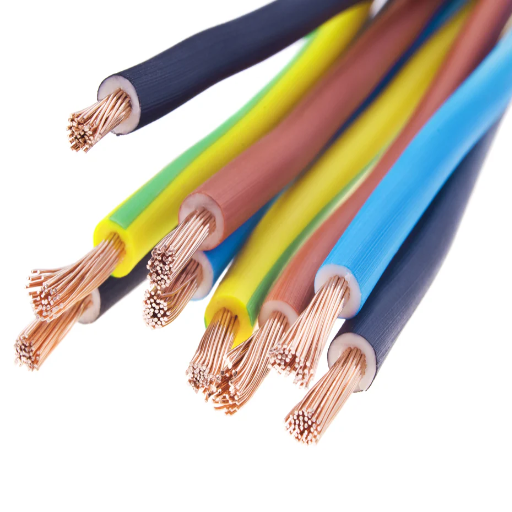

電氣接線的額定值和端接
電線額定值是指電線可以安全處理而不會過熱或故障的最大電壓和電流。這些取決於多種因素,例如電線尺寸(規格)、電線材料(銅或鋁)以及所使用的絕緣材料類型。使用額定電力負載至少與電路一樣高的電線是最安全、最有效的。.
端接是在電線和設備(例如開關、插座或斷路器)之間進行機械連接(通常是電氣連接)的過程。正確的端接將確保很少發生鬆散連接,從而導致加熱或電氣故障。正確的端接將使用適當的工具和零件,例如端子接線片或電線連接器,以確保良好、持久的連接。接線和端子的額定值可能會有所不同;因此,必須遵循製造商的說明和當地電氣規範。.
了解電氣終端的評級
電氣端接在電路中至關重要,必須了解其額定值才能安全、可靠和高效使用。有關零件的額定值包括其可以承受的最大電壓、可以傳導而不會發生故障的最大電流以及可以維持的溫度。例如,根據需要,端子的額定電流可能為特定安培數,例如 15A、20A 或 30A。任何超過其額定限值使用的終端都會過熱並可能燃燒、降低絕緣性能或造成火災危險。.
額定電壓表示端子可以承受而不會損壞的最大電位差。例如,額定電壓為 600 伏特的端子不適合超過此額定電壓的高壓工業工作。溫度額定值通常為攝氏度或華氏度,並定義了端子可以可靠操作的溫度範圍。如果超過這些限制,可能會發生絕緣擊穿,從而面臨短路的風險。.
為了合規性和耐用性,始終將端子額定值與電氣系統的要求相匹配。隨著耐熱聚合物和先進合金等材料的進步,現代電氣端子在惡劣環境中使用時具有更高的容量、更高的耐溫性和更高的可靠性。.
為您的申請選擇正確的終止
在為我的應用選擇合適的端子時,我考慮的關鍵因素包括電氣負載要求、環境因素以及與系統組件的兼容性。我研究端接材料的兼容性以及與工作溫度和電流要求的額定值,以確保安全性和效率。否則,我將我的知識擴展到在極端條件下提高性能的新材料和設計。選擇直接滿足個人需求,然後確保可靠和永久的實現。.
確保安全的終止最佳實踐
選擇合適的材料:使用由能夠承受其暴露環境的材料製成的端子,無論是在機械負載還是電氣負載方面。例如,耐腐蝕材料或高溫場景對於特別惡劣環境中的長期可靠性至關重要。.
確保正確安裝:遵循製造商的說明連接端子以及壓接或焊接連接。安裝不當導致的連接鬆動可能會導致過熱,或者在最壞的情況下導致系統完全故障。.
檢查和維護:定期檢查端子是否有磨損、腐蝕或損壞的跡象。更換有缺陷的零件越早,就能越早避免更重大的安全隱患。.
額定值與要求:驗證端子的電壓和電流額定值,以確保它們滿足系統的要求,從而防止過載和潛在的故障。.
環境考量:如果此類應用位於包含一定量的振動、濕度或溫度變化的環境中,則選擇可以在此類條件下執行的端接。.
這些做法源自於安全性和效率的考量;必須將風險降至最低,以實現系統的最大可靠性。.
參考來源
常見問題(常見問題)
電氣應用中絕緣材料的溫度等級是多少?
絕緣材料的溫度等級是指絕緣材料在不降低其性能的情況下可以承受的最高溫度。此評級對於確保電氣系統的安全和性能至關重要。不同的絕緣類型具有不同的溫度等級,在為特定應用選擇材料時必須考慮這一點。.
環境溫度如何影響導體溫度額定值?
環境溫度在決定設備的工作溫度方面發揮重要作用。較高的環境溫度會導致導體溫度額定值升高,這可能需要調整導體尺寸或絕緣類型以確保安全運作。.
導體溫度額定值的常見誤用是什麼?
當使用者忽略特定絕緣類型或設備的既定溫度等級時,就會發生導體溫度等級的常見誤用。這可能會導致過熱、設備故障或安全隱患,特別是當該端接處的最高溫度超過絕緣等級時。.
導體尺寸和絕緣類型如何影響溫度額定值?
所使用的導體尺寸和絕緣類型是決定設備溫度等級的關鍵因素。較大的導體可以承載更多的電流,但如果與較低額定絕緣材料搭配使用,它們可能無法安全地在較高負載下運作。相反,具有較高額定絕緣材料的較小導體可以減輕這些風險。.
NEC 關於溫度評級的規則是什麼?
國家電氣規範 (NEC) 提供了溫度額定值指南,以確保電氣裝置的安全。這些規則規定了適當的絕緣類型及其相應的溫度額定值,有助於防止過熱和設備故障。.
設備的終端額定值與溫度額定值有何關係?
設備的終端額定值表示連接點可以安全承受的最高溫度。這些額定值必須與導體上使用的絕緣層一致,以防止過熱並確保電氣系統的可靠性能。.
此終止時的最高溫度有何意義?
此端接處的最高溫度至關重要,因為它決定了電氣連接的安全操作限制。超過此溫度可能會導致絕緣故障,可能導致電氣故障或火災危險。因此,了解終端額定值對於維持系統完整性至關重要。.
如何確保符合溫度等級標準?
為了確保符合溫度額定標準,必須查閱 NEC 規則並選擇具有適合您應用的特定溫度額定值的組件。此外,定期檢查和監控設備的工作溫度有助於防止導體溫度額定值的誤用。.
