Wie viele Ampere kann ein 4-mm-Solarkabel tragen? Wählen Sie das richtige Kabel für Ihre Solaranlagen

Die Auswahl des geeigneten Solarkabels für den beabsichtigten Einsatz ist ein wichtiger Schritt zur Gewährleistung maximaler Sicherheit und Leistung des Systems. Es gibt viele zusätzliche Kriterien zu berücksichtigen, darunter die Stromstärke des Kabels und die Kapazität, den Strom sicher zu transportieren. Dies wirft für viele Solarexperten und Enthusiasten gleichermaßen die Frage auf: Wie viele Verstärker kann ein 4-mmpvc-Solarkabel tragen? Dieser Blogbeitrag wird tiefer in diese Frage eintauchen und sich gleichzeitig mit den technischen Spezifikationen, dem Situationskontext und den besten Ansätzen für die Auswahl des am besten geeigneten Kabels befassen. Danach sollten Sie einigermaßen verstehen, wie Sie geeignete Entscheidungen bezüglich Ihrer Solareinrichtung in Bezug auf Effizienz, Sicherheit und Haltbarkeit treffen können.

Was ist die Undurchsichtigkeit eines 4 mm Solarkabel?

Eine 4 mm Solarkabelkapazität variiert je nach Isolationsart, Umgebungstemperatur und der Art und Weise, wie sie installiert wird. Im häufigsten Fall, in dem genügend Belüftung vorhanden ist und die Temperatur etwa 30°C beträgt, kann das Kabel jedoch zwischen 20 und 30 Ampere tragen; Dieser Bereich ist in der Solar-Photovoltaik-Branche von entscheidender Bedeutung. Die Konformitäts- und Leistungsmerkmale sollten jedoch durch die Spezifikationen des Herstellers zusammen mit den örtlichen Stromvorschriften bestätigt werden, insbesondere für Einkern-Solarkabel für den Hausgebrauch.

Verstehen der Aktuelle Kapazität eines 4 mm Kabel

Faktoren wie die Art der Isolierung, die Einbaubedingungen und sogar die Umgebungstemperatur beeinflussen die Strombelastbarkeit eines 4 mm Kabels Unter normalen Bedingungen und unter der Voraussetzung, dass die maximal zulässige Temperatur von 30 unter Berücksichtigung der ordnungsgemäßen Belüftung erreicht wird, ist zu erwarten, dass ein 4 mm leitendes Kabel eine elektrische Last zwischen 20 und 30 Ampere trägt Befolgen Sie bei der Installation immer die Anweisungen des Herstellers und die örtlichen elektrischen Vorschriften, um den ordnungsgemäßen Betrieb der Ausrüstung zu gewährleisten.

Einflussfaktoren Undurchsichtigkeit in Solar Installationen

Änderungen der Temperaturschwankungen der Umwelt

Wie Sie vielleicht wissen, ist für den effizienten Betrieb eines Kabels ein bestimmter Temperaturbereich notwendig, so ist es bei der Umgebungstemperatur, die die Stromtragfähigkeit einer Einkernkabelbaugruppe stark beeinflusst, so ist es im Nachhinein wichtig zu verstehen, dass eine stärkere Umgebung die Ampazität erhöht Ein Isoliermaterial wird zusammen mit einem Leiter bereits einer überhöhten Temperatur ausgesetzt, um seine Widerstandsfähigkeit zu erhöhen. Beispielsweise muss das Kabel, das in wiederholt genutzten Solaranlagen in den Wüsten verwendet wird, Anpassungsfaktoren haben, da die Temperatur über 40 oC hinausgehen kann. Wenn wir über die Standard-IEC 60364 sprechen, dann wird in den meisten Fällen angegeben, dass bei einer Temperatur von mehr als 30 C für jeden 10 Grad-2 verwendeten Ampazität die Ampazität bis 1 verwendet wird.

Arten von Kabelisolierungen

Abgesehen von Temperaturtoleranzgrenzen, denen die Kabelisolierung standhalten kann, gibt es auch festgelegte Grenzwerte dafür, wie viel Strom verwendet werden kann, ohne die Isolierung zu beschädigen. Beispielsweise können XLPE-Isolierkabel aufgrund ihrer erhöhten Wärmetoleranz viel höhere Stromwerte aufrechterhalten als PVC-Isolierkabel. Die Kabel, die XLPE herstellt, können mit hohen Werten von 90 arbeiten und für kurze Zeiträume das Temperaturniveau auf 250 oC erhöhen, was eine größere Toleranz für stärkere Umgebungen ermöglicht.

Kabelinstallationsmethode

Unter freier Luft ist die Wärmeableitung plausibel und erhöht daher die Stromkapazitäten, im Gegensatz zu vergrabenen Erdleitungen oder Leitungen, die den Luftstrom einschränken. Die Installation von Kabeln bestimmt auch die Ampazität. Beispielsweise spielt die Umgebung, in der das Kabel oberflächenmontiert oder vergraben werden soll, eine entscheidende Rolle bei der Einstellung der Ampazität des Kabels. Bei vergrabenen Kabeln wird auch der Wärmewiderstand des Bodens zu einem bestimmenden Faktor; Trockensand beispielsweise weist einen hohen Wärmewiderstand auf, was zu einer Verschlechterung des Kabelwärmeaufbaus führt.

Kabellänge und Spannungsabfall

In Solaranlagen führen lange Kabel tendenziell zu einem Spannungsabfall, der letztendlich die Systemeffizienz verringert und die Wärme an den Kabeln erhöht. Faktoren wie Kabelquerschnittsfläche, Material und Längenaufprallspannung sinken ebenfalls stark. Beispielsweise kann ein 4 mm großes, quadratisches Kupferkabel einen Spannungsabfall von etwa 1,15 Prozent erreichen, während es bei 30 Ampere und 12 Volt Gleichstrom arbeitet und dabei eine Strecke von 100 Metern zurücklegt. Eine Vergrößerung des Kabels löst das Problem des Spannungsabfalls.

Leitermaterial

Auch die Kupfer - und Aluminiumart hat Auswirkungen auf die Ampazität des Drahtes Aluminium ist kostengünstiger und erheblich leichter.A 4 mm^2 Kupferdraht hat unter den gleichen Bedingungen eine höhere Stromkapazität als ein gleichwertiger Aluminiumdraht, andererseits sind Kupferdrähte aufgrund ihrer Zuverlässigkeit und Leitfähigkeit tendenziell am meisten bevorzugt in der Solarinstallation.

Bündelung mehrerer Kabel

Die Bündelung mehrerer Kabel zusammen stört die Wärmeableitung der Drähte, was zu einer geringeren Ampazität führt Viele der Normen verlangen die Verwendung von Korrekturfaktoren, um den sicheren Betrieb von Kabelbündeln zu gewährleisten Erwägen Sie beispielsweise die Verwendung von vier Kabeln, die zusammen verwendet werden Der erforderliche Bolzen kann um bis zu 40 Prozent reduziert werden; Daher besteht die Notwendigkeit, die Konstruktionsparameter des Systems neu zu bewerten.

Diese Faktoren des Sonnensystems sind auch wichtig, um bei der Konstruktion und Auswahl von Kabelsystemen für eine Installation zu berücksichtigen. Zusätzlich zur Einhaltung der lokalen und globalen Gesetze kann die angemessene Moderation mehrerer Parameter dazu beitragen, die optimale Effizienz, Sicherheit und Lebensdauer eines Systems zu gewährleisten.

Wie Isolierung und Installation Auswirkung Undurchsichtigkeit

Die Wärmekapazität eines Kabels wird weitgehend von den Isoliermaterialien beeinflusst, wobei sich PVC, EPR und XLPE in ihrer Fähigkeit, Hitze standzuhalten, unterscheiden. Diese Materialien haben einen deutlichen Temperaturschwellenwert, der ein Kabel nicht überschreitet. Beispielsweise haben mit PVC isolierte Drähte einen Schwellenwert von etwa 75°C, wohingegen mit XLPE isolierte Drähte den Schwellenwert von bis zu 90°C überschreiten können. Aufgrund der Isoliereigenschaften der isolierten Drähte sind mit XLPE isolierte Drähte bei höherer Hitze oder in Umgebungen, in denen höhere Strombelastungen vorhanden sind, funktionaler in der Praxis.

Zusätzlich beeinflussen die Isolationseigenschaften eines Drahtes seine Fähigkeit, Wärme abzuleiten Nehmen wir zum Beispiel die Drähte mit einer höheren Temperaturkapazität: wenn bei der Verwendung eines Einkern-Solarkabels alle äußeren Umgebungsfaktoren berücksichtigt werden, dann könnte seine Fähigkeit zur Wärmeableitung erhöht werden.

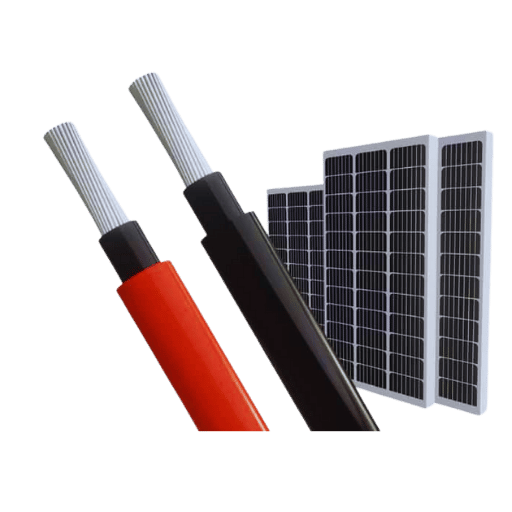

Wie macht Spannung Aufprall auf eine 4 mm Solarkabel‘s Leistung?

Die Rolle von Spannungsabfall In Solarenergie Systeme

Die Effizienz und Qualität von Solarstromanlagen sind von zentraler Bedeutung, und dies lässt sich am besten durch den Spannungsabfall veranschaulichen. Die Translation elektrischer Energie durch einen Draht über eine Distanz führt meist zu einem Energieverlust in seiner Wärmeform, der allgemein als Wärmeverlust bezeichnet wird. Dieses Phänomen wird besonders deutlich bei Niederspannungssystemen wie Solaranlagen in Privathaushalten, wo bereits ein leichter Spannungsabfall zu messbaren Leistungsverlusten führen kann.

Die Tiefe eines Spannungsabfalls wird durch mehrere Faktoren bestimmt, wie die Länge des Kabels, die Querschnittsfläche, die Strommenge und die Leitfähigkeit des Materials, die alle für einen bestimmten Kabeltyp entscheidend sind Beispielsweise weist ein kupferbasiertes 4-mm-Solarkabel mit großer Leitfähigkeit typischerweise einen höheren Spannungsabfall auf als Aluminiumkabel gleicher Messung, dies gilt jedoch nicht in allen Situationen. Mit zunehmender Windlastscherung nimmt auch der Spannungsabfall zu Beispielsweise neigen in Säulen positionierte Solaranlagen mit Karosserie zu größerer Scherung als ihre horizontal gestapelten Gegenstücke, die eine proximale Kraft haben.

Der empfohlene maximale Spannungsabfall beträgt 2-31 TP3 T der mittleren Spannung des Systems, wenn wir Berechnungen von Ohm'sLaw verwenden, ist ein Spannungsabfall von nahe 0,5 V für ein 12 V-System zu erwarten, das einen 20 Amp Strom durch einen 4 mm2 Kupferdraht über eine 20 m (also ein 10-Mone-Wege-Kabel und ein zehn-Meter-Rücklauf) Entfernung entlädt Verlust würde sich als etwas mehr als 4,21TP3 T. Dies liegt weit über dem maximal empfehlenswerten Bereich Ein solcher Spannungsabfall muss dazu führen, dass wir entweder die Kabellänge verkürzen, die Größe des Kabels vergrößern und gleichzeitig das erhöhte Gewicht der Drahttypen minimieren oder effiziente Verluste finden.

Indes haben Wechselrichter, die für den Einsatz in Verbindung mit PV-Solaranlagen bestimmt sind, eine gewisse Spannungsreichweite, innerhalb derer sie am effizientesten sein sollen, sinkt die Betriebsspannung abnorm tief, kann das Modul den Wechselrichter möglicherweise nicht mit Strom versorgen, was die erzeugte Energie und auch das Ausmaß, in dem die Energie arbeiten sollte, verringert, und einige Wechselrichter neigen dazu, überhaupt nicht zu starten Es muss über die Größe und die Typen der verwendeten Solarkabel neben der effizienten Auslegung der gesamten Anlage nachgedacht werden, damit der Spannungsabfall auf dem niedrigstmöglichen Niveau gehalten wird, wodurch die von der Solaranlage zurückgesendete Gesamtenergie erhöht wird.

Berechnend Spannung und Kabellänge Für Effizienz

Um herauszufinden, wie viel Spannung und wie lange ein Kabel ich brauche, um den Wirkungsgrad zu maximieren, werde ich damit beginnen, von dort aus Messungen der gesamten Systemspannung und des Stroms durchzuführen. Unter Verwendung des Ohmschen Gesetzes und der Formel IV=R, IV=R, wobei R der Widerstand pro Längeneinheit des Drahtes ist, kann ich eine faire Schätzung des Spannungsverlusts erhalten, wenn ein Strom vorhanden ist. Damit würde ich die Querschnittsfläche des Kabels so wählen, dass die Verluste minimal sind und gleichzeitig der gesamte Abstand von den Solarpaneelen zum Wechselrichter berücksichtigt wird. Sobald ich sichergestellt habe, dass der Spannungsverlust in einem tolerierbaren Bereich gehalten wird, meist unter 31TP3 T, kann ich den Wirkungsgrad des Systems leicht steigern.

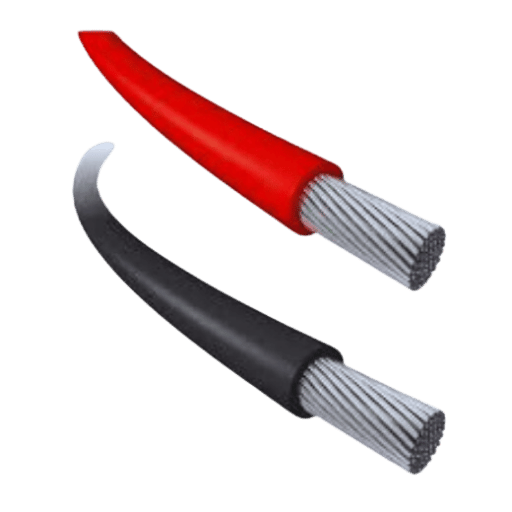

Was Zu berücksichtigende Faktoren Bei der Auswahl zwischen 4 mm oder 6 mm Kabel?

Vier vergleichen mm² und 6 mm Leiter Größen

Bei meinem Bemühen, vier mm² und sechs mm² Leitungen zu vergleichen, würde ich analysieren, ob die Strombelastbarkeit, der Spannungsabfall und die Kosten einer Leitung gleichermaßen beitragen Ich habe festgestellt, dass ein sechs mm² großes Kabel im Vergleich zu 4 mm² normalerweise teurer ist Es ermöglicht jedoch eine höhere Stromstärke und eignet sich besser für Platzierungen mit größerer Reichweite, bei denen eine Minimierung der Energieverschwendung erforderlich ist. Andererseits sind vier mm² bei Systemen, die weniger Strom und kürzere Entfernungen benötigen, tendenziell praktischer. Zusammenfassend bin ich eher geneigt, solche Faktoren in Kombination mit den Anforderungen der Solarinstallation zu analysieren.

Auswirkungen von Umgebungstemperatur Auf Stromtragfähigkeit

Die Raumtemperatur ist einer der wichtigsten Einflussfaktoren auf die Stromstärke eines Kabels, auch als seine Ampazität bezeichnet Andere Faktoren wie Widerstand und Wärmeerzeugung könnten die Fähigkeit eines Kabels, eine elektrische Spannung zu tragen, schrittweise verringern, wenn die Temperaturen ziemlich dramatisch ansteigen Testdaten deuten auch darauf hin, dass Nennampazitätswerte für Kabel häufig bei 30 Grad angegeben werden. Dennoch gilt auf einer dieser Grundlagen das Gegenteil, da die Materialampazität unter Wasser um 10 oder 20 pro 10-Grad-Anstieg über die 30 Grad darüber abnimmt.

Um dies näher zu erläutern, verfügt ein Kupferkabel mit PVC-Isolierung über eine C-PVC-Konstruktion und Kostenstärkenwerte von 47 und 6 mm3, was in Umgebungen mit erhöhten Temperaturen 39 Ampere bei 50 Grad entspricht. Ebenso müssen Hochgelände mit 50 Grad D-Bewertungsfaktoren verwendet werden. Für Standorte mit gebauten Temperaturen von 40 bis 50 Grad Celsius muss C5A8 dringend Deratwerte von 0,87 bzw. 0,79 auf die IEC 60287-Benchmarks anwenden. Die Überhitzung eines Kabels könnte dazu führen, dass die Isolierung oder andere Materialien zerbröckern, um dies zu verhindern Es ist sinnvoll, reduzierte Werte anzuwenden.

Kabel vom Typ XLPE werden so hergestellt, dass sie in Hochtemperaturbeständigkeit arbeiten, und um diese Folgen zu vermeiden, wird empfohlen, Kabel mit besserer Wärmeleistungsisolierung anzubringen. Außerdem können übergroße Kabel oder Belüftung zu einem ausreichenden Stromfluss bei Hochtemperaturbedingungen beitragen. Alle diese Faktoren sind wichtig für die Aufrechterhaltung der Sicherheit, Zuverlässigkeit und Effizienz elektrischer Installationen.

Wie Kabelhersteller Spezifikationen beeinflussen die Wahl

Die für die Kabel verwendeten Metriken spielen eine wichtige Rolle bei der endgültigen Entscheidungsfindung, da Kabelspezifikationen wichtige technische Informationen bieten. Hersteller stellen häufig Spezifikationen für Leitermaterial, Isolierung, Temperaturbewertungen und mechanische Festigkeit bereit, um nur einige zu nennen. Beispielsweise überschreitet Isoliermaterial die durch PVC-Isolierung festgelegten Temperaturbeschränkungen, die etwa 70 Grad betragen; Silikonkautschuk und XLPE-vernetztes Polyethylen werden für 90 Grad oder sogar höher bewertet.

Von Herstellern hochgeladene elektrische Datenblätter geben die Ampazität an, manchmal auch als Strom, den die Kabel tragen können. Diese Informationen werden auch zusammen mit Faktoren wie Leitergröße, Art der Isolierung und Installationsbedingungen bereitgestellt. Ein 10-AWG-Kupferdraht wird für den sicheren Einsatz unter Freiluftbedingungen mit 40 Ampere bewertet. Wenn der verwendete Draht jedoch mit PVC isoliert ist, sinkt der Sicherheitsgrenzwert auf 30 Ampere. Dies geschieht, da PVC eine geringere Hitzebeständigkeit aufweist Diese Beispiele zeigen lediglich, wie sich Isoliermaterial auf die reale Leistung auswirkt.

Weitere wichtige Spezifikationen für Kabel sind Abdichtung, verbesserte chemische Haltbarkeit, UV-Beständigkeit und Schutz vor Eindringen. Beispielsweise werden IP68-bewertete Kabel mit hohen Standards bewertet, was eine sichere Verwendung bei hohen Feuchtigkeitsbedingungen ermöglicht, und sind zum Eintauchen geeignet.

Ein weiterer wichtiger Gesichtspunkt ist die Einhaltung von Standards. Qualitätshersteller stellen sicher, dass ihre Kabel internationalen Standards wie IEC, UL und BS entsprechen. Beispielsweise sind alle Kabel, die beispielsweise als den IEC 60332-1-Standard erfüllend gekennzeichnet sind, flammgeschützt, um einen angemessenen Brandschutz in Anlagen zu gewährleisten, in denen klare Anforderungen an die Brandgefahrkontrolle bestehen.

Die Berücksichtigung solcher Parameter ermöglicht es Ingenieuren und Technikern, Kabel auszuwählen, die den spezifischen Anforderungen des Designs entsprechen, um die Wahrscheinlichkeit eines Ausfalls zu verringern und die langfristige Leistung und Einhaltung gesetzlicher Vorschriften aufrechtzuerhalten. Solche datengesteuerten Schlussfolgerungen sind nützlich, wenn es um die Gewährleistung der Betriebseffektivität sowie der Sicherheit elektrischer Systeme geht.

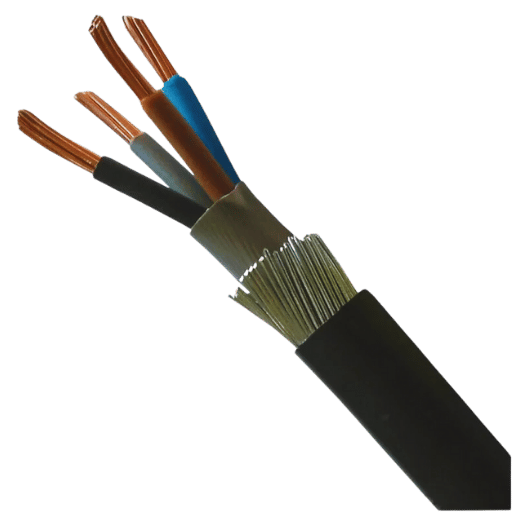

Was ist die Maximaler Strom einem 4 mm Kabel Kann man handhaben?

Bestimmend Maximaler Strom für Solar Photovoltaik Systeme

Bei einem vier mm² großen Kabel hängt die maximale Stromkapazität stark von der Kabelkonstruktion, der Installationsumgebung und der Temperatur um es herum ab. In den meisten Fällen installiert sich ein gängiges 4 mm² großes Kupferkabel jedoch zuverlässig für etwa zwischen 25 und 32 Ampere innerhalb einer Solar-Photovoltaik-Anlage. Dennoch ist es unbedingt erforderlich, zunächst das Handbuch des Herstellers zu lesen oder einen geltenden Standardsatz wie NEC oder IEC zu befolgen, um den tatsächlichen Parameterwert in den Händen herauszufinden Auf diese Weise kann man Schäden durch Übertemperatur an den heißen Kabeln verhindern und sicherstellen, dass die Anlage effizient funktioniert.

Sicherstellen Kabel Sicherheit und Effizienz In Hoch Aktuell Situationen

In Situationen mit hohen stromfließenden Mengen ist es wichtig, das richtige Kabel zu wählen, um die Effizienz zu maximieren und Gefahren für das System zu minimieren Wählen Sie immer ein Kabel, das gleich oder größer als die aktuelle Nennleistung des Systems ist Beachten Sie neben den genannten Parametern die Umgebungstemperatur und die Umgebung und überprüfen Sie gleichzeitig den Nennwert des Kabels durch vertrauenswürdige Parameter wie NEC oder IEC. Um eine Überhitzung oder Beschädigung der Ausrüstung zu vermeiden, sind auch Isolierungen in ausreichenden Mengen und regelmäßige Kontrollen erforderlich. Die Verwendung von Drähten mit einigen Sicherheitsfaktoren für die aktuelle Nennleistung erhöht die Zuverlässigkeit und Effizienz des Betriebs.

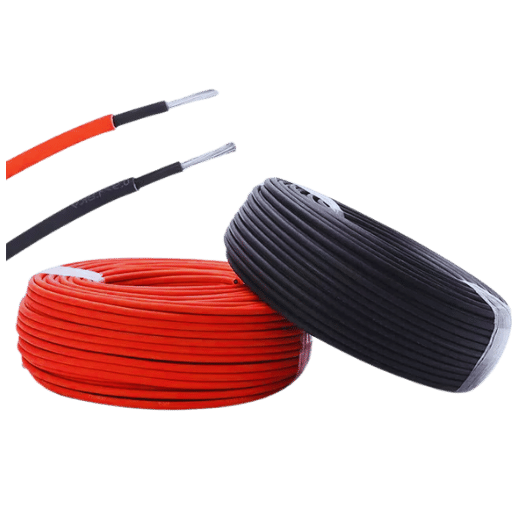

Wie macht Kabellänge Affekt ein 4 mm Solarkabel‘s Ampere Kapazität?

Die Auswirkungen verstehen von Kabellauf Auf Undurchsichtigkeit

Die Ampazität steht in direktem Zusammenhang mit der Geometrie des Kabels, da eine Vergrößerung der Länge zu einer Erhöhung des Spannungsabfalls führt, mit zunehmender Länge des Kabels steigt auch der Innenwiderstand des Kabels, was eine Erhöhung der Energiedissipation bewirkt Das Solar-4 mm-Kabel hat eine verringerte Ampazität, die abstandsabhängig ist und dazu beitragen kann, dass beim Lauf über längere Strecken übermäßige Energie durch Wärme abgeführt wird Um diesen Effekt zu verringern, ist es wichtig, den tatsächlichen Spannungsabfall bezüglich der Länge des Kabels zu ermitteln und ihn anwendungsgemäß unter bestimmten Grenzen zu halten, und in den meisten Fällen wird dieser Spannungsabfall bei kürzeren Läufen oder Kabeln mit größerer Querschnittsfläche weniger als 3 Prozent erkannt. Die Verwendung der Ampazität wird die spezifischen Parameter für die Verwendung verbessert oder somit die Verluste reduziert.

Techniken zur Reduzieren Sie die Kabel Undurchsichtigkeit Reduktion

Um dem Effekt der Ampazitätsreduzierung für ein 4-mm-Solarkabel entgegenzuwirken, stehen zahlreiche technische Lösungen zur Verfügung, um die Effizienz und Leistung zu steigern:

Verwenden Sie größere Kabel

Breitere Kabel ermöglichen aufgrund des verringerten Widerstands einen größeren Stromfluss durch sie. Nehmen wir zum Beispiel an, ein 4 mm breites Kabel wird auf ein 10 mm breites umgeschaltet. In diesem Fall ist der Wirkungsgrad der Ampazität für größere Entfernungen deutlich größer, da mehr Wärme abgeführt werden kann. Dies ist perfekt für Interessenten mit längeren Kabelinstallationen.

Reduzieren Sie die Länge von Kabelläufen

Spannungsdefizite und Widerstand können durch die Kürzung der physikalischen Länge des Kabels stark reduziert werden. Beispielsweise kann die Lokalisierung der Stromquelle näher an der Last die Leistung der Solarkabel dramatisch steigern. Einige Studien schlagen vor, den Lauf für ein 4-mm-Solarkabel unter 10 Metern zu halten, um einen Spannungsabfall von mehr als 31 TP3 T zu vermeiden und die Effizienz zu maximieren.

Wählen Sie Materialien, die gute Leiter sind

Aufgrund ihrer geringen elektrischen Leitfähigkeit übertragen Kupfer- oder verzinnte Kupferkabel Strom viel effizienter als Aluminiumkabel. Der Logik folgend kann der Ersatz von Aluminium durch Kupfer die Probleme mit der Leitfähigkeitsdauer erheblich verringern, da Kupfer über 601 TP3 T effizienter ist.

Nutzen Sie parallele Kabelkonfigurationen.

Durch den Einbau paralleler Kabel wird der Strom in separate Abzweigungen aufgeteilt, wodurch der Strom in jedem Kabeltyp reduziert wird. Diese Technik sollte den Strom für jedes Kabel im Falle einer zweiparallelen Anordnung um die Hälfte senken und infolgedessen die Erwärmung reduzieren und die Leistung der Komponenten schützen.

Sorgen Sie für angemessene Kabelinstallationsverfahren.

Durch die Verhinderung dicht gepackter Kabelbündel und schlecht belüfteter Anordnungen sollten Überhitzung und übermäßiger Widerstand gemindert werden. Ebenso sollte ein Kabelmanagement praktiziert werden; Kabel sollten nicht zu nahe beieinander gebündelt werden und es sollten geeignete Leitungen verwendet werden. Dadurch wird die Temperatur innerhalb der vom Hersteller festgelegten zulässigen Füllstandsbedingungen gesenkt.

Bewerten Sie Änderungen des Spannungspegels.

Eine höhere Systemspannung erlaubt die Absenkung des Stromes ohne Änderung der zu liefernden Leistungsmenge, wobei am gleichen 12 Volt Beispiel bei einer Verdoppelung der Anlage auf 24 Volt bzw. 48 Volt auch der benötigte Strom halbiert bzw. geviertelt wird, wodurch sich die elektrischen Verluste über das Kabel über die gleiche Strecke verringern.

Praktisches Datenbeispiel

Bei einer geschätzten Temperatur von 30 °C soll ein 4 mm quadratischer Kupfer-Solardraht bei Verwendung in einem 10 m-Kabel eine Ampazität von 36 Ampere haben, in Situationen, in denen die Kabellänge auf 30 m erhöht wird, kann dann aufgrund des über die verlängerte Länge auftretenden Spannungsabfalls die effektive Ampazität des Kabels auf über 201TP3 T sinken, in Ermangelung von Abschwächungsstrategien bleiben diese Fälle störend Wenn jedoch dieses Mal das gleiche Szenario mit einem 6 mm-Kabel angewendet wird, wird der Spannungsabfall auf vernünftige Werte gesenkt und gleichzeitig die Effizienz des Stromsystems wiederhergestellt.

Wenn diese Verfahren angewendet werden, können Systementwickler die Leistung maximieren, die Haltbarkeit von Kabeln erhöhen und die Lieferung von Kabeln garantieren Solarenergie für Häuser und Unternehmen ohne Fehler Risikobewertungsszenarien mit anschließender Einhaltung der geltenden elektrischen Vorschriften sollten immer berücksichtigt werden.

Häufig gestellte Fragen (FAQs)

F: Wie groß ist die maximale Ampazität eines 4-mm-Solarkabels?

A: Es wird geschätzt, dass ein 4 mm Solarkabel zwischen 30-40 Ampere betreiben kann, basierend auf Installationsbedingungen, Umgebungstemperatur und Isolierung Unter idealen Bedingungen können 4 mm Solarkabel maximal 30 bis 35 Ampere für 12 V-Systeme tragen.

F: Was sind einige Einschränkungen, die die aktuelle Tragfähigkeit eines 4 mm Solarkabels verringern?

A: Umgebungstemperatur, Installationsmedien wie Leitung oder freie Luft, Isoliermaterial wie PVC oder XLPE und die Spannungswerte des Systems sind nur einige der Faktoren, die die Fähigkeit eines 4-mm-Kabels beeinflussen, Strom zu transportieren. Geschlossene Kabel oder solche, die in Anlagen mit höherer Temperatur verwendet werden, verfügen tendenziell über geringere Stromtragfähigkeiten.

F: Werden 4-mm-Solarkabel in privaten und kleinen kommerziellen Solaranlagen weit verbreitet eingesetzt?

A: Ja, 4 mm-Solarkabel werden häufig in Solaranlagen für Privathaushalte und kleinen Gewerbeprojekten verwendet. Diese Kabel sind optimal für die Verbindung von Solarmodulen mit Wechselrichtern in mittelbetriebenen Systemen. Dennoch müssen die Besonderheiten der Installation als stressfrei von Reichweitenbeschränkungen zwischen Komponenten angesehen werden.

F: Welche Rolle spielt die Kabelgröße bei der Erzielung einer maximalen Leistung einer Solar-PV-Anlage?

A: Die Kabelgröße korreliert stark mit der Leistung der Solar-PV-Anlage. Der Anlagenwirkungsgrad kann durch die Verwendung eines größeren Solarkabels, beispielsweise eines 4-mm-Solarkabels, erhöht werden, wodurch Stromverluste, Spannungsabfälle und Stromverluste über einen weiten Bereich minimiert werden Die Vergrößerung der Kabelgröße unterstützt die Leistung des Wechselrichters zusätzlich Solarstrom Platten auf den Wechselrichter übertragen wird.

F: Wie ist XLPE im Vergleich zu PVC, wenn es als Isolierung in Solarkabeln verwendet wird?

A: Vernetztes Polyethylen (XLPE) und Polyvinylchlorid (PVC) sind zwei häufig verwendete Isoliermaterialien für Solarkabel und - drähte Nach Schätzungen der Industrie hat XLPE eine bessere Hochtemperaturleistung und eine größere Stromtoleranz als PVC-beschichtete Kabel Somit kann ein mit vernetzten XLPE-Solarkabeln isoliertes Viermillimeterkabel in Solarmasse unter gleichen Betriebstemperaturbedingungen größere Ampere tragen als eines, das mit PVC umwickelt ist.

F: Ist die Verwendung eines 4 mm-Solarkabels mit 12 V-Systemen in Ordnung?

A: Nun, Sie könnten, aber nur, wenn Ihre 12 V-Anlage etwas klein oder mittelgroß ist Beachten Sie jedoch, dass es Anforderungen bezüglich der verwendeten Kabel gibt Diese sind wie folgt: Die Spannungsbewertung der entworfenen Anlage sollte immer mit der Hülle auf den Kabeln übereinstimmen, um eine Überhitzung zu verhindern oder ein potenzielles Sicherheitsproblem.

F: Wie können wir feststellen, ob das installierte 4-mm-Solarkabel zur Installation passt?

A: Nun, zuerst muss das System aufgezeichnet werden, um zu sehen, wie weit seine Verstärkerbewertung von der festgelegten Grenze entfernt ist, und unterwegs müssen Sie Spannungsabfall, Umgebungstemperatur und sogar die Methode berücksichtigen Installation verwendet. Wenn ein größerer Wert als die 4-mm-Kabelsicherheitsbewertung vorliegt, müssen Sie möglicherweise die Länge der Komponenten reduzieren oder sogar den verwendeten Draht austauschen.

F: Was passiert, wenn in einer Solaranlage ein Kabel verwendet wird, das kleiner als die erforderliche Größe ist?

A: Die normale Anwendung eines kleineren als erforderlichen Kabels, wie etwa eines 4-mm-Solarkabels in einer Hochstromanwendung, würde zu einer Reihe von Problemen führen, wie z. B. übermäßiger Spannungsabfall, verringerte Systemeffizienz und Überhitzung des Kabels, was zu einem Abschmelzen der Isolierung führen kann, was zu einem Brandrisiko und einem möglichen Ausfall des Systems führen kann Stellen Sie immer sicher, dass die Kabelgröße gleich oder größer als die Anforderungen des Systems ist.

F: Gibt es etwas Besonderes zu beachten, was 4 mm-Solarkabel, die in Außeninstallationen verwendet werden?

A: Ja, wenn Sie 4 mm-Solarkabel in Außenanlagen verwenden, überprüfen Sie bitte und stellen Sie sicher, dass sie für UV-Belastung bewertet sind, da längere Sonneneinstrahlung Schäden an den Kabeln verursachen könnte. Beachten Sie außerdem, dass die Temperaturbewertung der Kabel in Außenumgebungen tendenziell stark und schnell variiert. Nutzen Sie geeignete Kabelmanagementhilfen, um das Kabel vor dem Risiko mechanischer Schäden zu schützen, und überprüfen Sie, ob die entsprechenden Verbindungen ausreichend festgezogen sind, um Leckagen zu vermeiden.

Referenzquellen

1. Offshore-Windparks, anwendungseffiziente Nutzung der Leiterkapazität

• Autoren: M. Høyer-Hansen et al.
• 2022
• Überblick: Dabei wird ein spezifischer Bereich des Schiffbaus untersucht, nämlich der Offshore-Wind, und die Kabel-Interarrays-Systeme seiner Offshore-Windparks untersucht, wobei die Genauigkeit der Kabelampazitätsberechnungen verbessert werden soll. Bei Verwendung von Finite-Elemente-Methoden (FEM) für ein Hochspannungskabel mit drei Kernen über 20 Kilovolt (KV), das sich in einem J-Rohr befindet, zeigten die Ergebnisse der Studie, dass die anpassungsfähige Einbeziehung des Modellkoeffizienten mit Hilfe des Sonneneinstroms in Modellen zu viel höheren Höchsttemperaturen führte, während der Sonneneinstrom nicht konstant war Durch die Modellierung der Windgeschwindigkeiten auf die Messung von 20 m/s und die entsprechende Änderung des Wärmeübertragungskoeffizienten 1 wurde durch den Dauerstrom eines anderen Kabelhands ein drastisch erhöht.Høyer-Hansen et al. 2022)

2. Modellierung der thermischen Auswirkungen der Sonnenstrahlung auf die Stromstärke von Niederspannungs-Erdkabeln.

• Autoren: D. Klimenta et al.
• Veröffentlicht: 2018
• Zusammenfassung: In diesem Artikel wird untersucht, welche Auswirkungen die Erwärmung durch Sonnenstrahlung auf die Ampazität von Niederspannungs-Erdkabeln hat. Es wird argumentiert, dass bei der Schätzung des Wärmebedarfs des Kabelsystems auch die Sonnenstrahlung berücksichtigt werden sollte. Das Papier veranschaulicht, dass Temperatur und andere Umgebungsbedingungen die Kabelleistung erheblich beeinflussen können (Klimenta et al., 2018).

3. Ampazität von Stromkabeln, die der Sonneneinstrahlung ausgesetzt sind – Empfehlungen von Standards vs. CFD-Simulationen

• Autoren: Czapp, S. et al.
• Veröffentlicht: 2018
• Zusammenfassung: Der Schwerpunkt dieser Studie liegt auf der Bewertung des Unterschieds zwischen den Ampazitätsberechnungen für Stromkabel, die gemäß internationalen Codes Sonnenstrahlung ausgesetzt sind, zusammen mit CFD-Modellen. Es beschreibt die festgestellten Unterschiede zwischen Standardempfehlungen und komplexeren Simulationen, die verschiedene Umweltfaktoren berücksichtigen, die die Kabelleistung beeinflussen (Czapp et al., 2018, S. 03004).

4. Unterirdische Kabeldimensionierung von Solar-PV-Kraftwerken: Eine Fallstudie

• Autoren: C. Bates, P. Sen
• Veröffentlicht: 2019
• Zusammenfassung: Diese spezielle Fallstudie untersucht die Kabelabmessungen eines Solar-PV-Kraftwerks und führt Temperaturmessungen in mehreren Abständen im Jahr durch, was wiederum dazu beiträgt, das Kabel für eine optimale thermische Leistung zu entwerfen. Am Ende wird die Tatsache hervorgehoben, dass der thermische Widerstand des Bodens oft falsch aufgebaut ist und sich genau auf die thermische Bodenbilanz und die Kabelgröße auswirkt (Bates & Sen, 2019, S. 1 –).

5. ETERS2539: Unterirdische Kabelgräben mit Einfluss von Auskleidungsmaterialien auf die Kapazität von Wind- und Solarparks und unterirdischen Kabeln

• Autoren: E. Enrique et al.
• Veröffentlicht: 2019
• Zusammenfassung: In diesem Artikel wird ein Ansatz zur Bestimmung des Kapazitätsverlusts von Kabelzuführungen vorgestellt, wenn Gräben zur Aufnahme von Kabeln in Wind- und Solarsystemen (vergraben) vergraben werdenEnrique et al. 2015: 1 –). Dieser Verlust Bezieht sich auf die thermische Widerstandsstörung, die durch das Vorhandensein von Isolierauskleidungen und die Leistung von Kabeln verursacht wird.

Primäre Beobachtungen und Techniken

Techniken: Diese Berichte beinhalten hauptsächlich die Anwendung der Finite-Elemente-Methode neben der computergestützten Fluiddynamik (FEM und CAD) und einige physikalische Tests zur Bestimmung der Auswirkung der Temperaturbelastung auf die Kabelampazität Sie betonen weiter die Unterschiede zwischen den üblichen Berechnungsverfahren und Simulationen und zielen auf eine Genauigkeitssteigerung ab.

Primäre Beobachtungen:

• Umweltbedingungen wie Sonneneinstrahlung und Windgeschwindigkeit sind neben anderen Eingriffen entscheidende Faktoren für die Stromkabelampazität.
• Eine verbesserte Ampazitätsbewertung kann zu einem vergrößerten zulässigen Strom und/oder einer Minimierung der Querschnittsgrößen des Kabels führen und so die Installationskosten senken.
• Das Auskleidungsmaterial in den Gräben wird wahrscheinlich die thermischen Eigenschaften der Erdkabel verändern und sollte im Entwurfsprozess entsprechend gemessen werden.
