Alles, was Sie über metallummantelte Kabel wissen müssen: Ein umfassender Leitfaden

Kennen Sie metallummantelte Kabel? Falls nicht, brauchen Sie sich keine Sorgen zu machen. Willkommen zu unserem informativen Artikel, in dem wir versuchen werden, alles über metallummantelte Kabelprodukte zu erklären. Wir werden die Struktur, Funktionalität, Anwendungen und Vorteile von metallummantelten Kabelprodukten untersuchen. Unabhängig davon, ob Sie Hausbesitzer oder Elektriker sind oder sich einfach für elektrische Systeme interessieren, soll dieser Artikel metallummantelte Kabel und ihre Anwendungen in einer Vielzahl von Umgebungen untersuchen. Kabelprodukte haben sich als die flexibelste Lösung für die elektrische Verkabelung herausgestellt, unabhängig von den elektrischen Anforderungen. Lassen Sie uns also ohne weitere Umschweife versuchen, metallummantelte Kabel und ihre Funktionsweise gemeinsam im Detail zu verstehen.

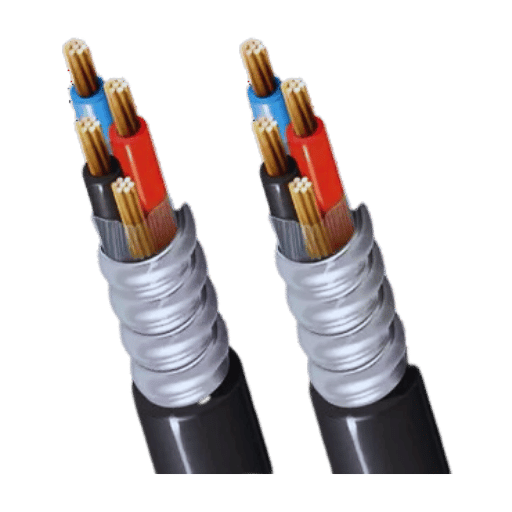

Was ist Metallummanteltes Kabel?

MC-Kabel sind metallbeschichtete Kabel mit vielen Drähten unter einer Metallbeschichtung. Sie sind eine zuverlässige und sichere Möglichkeit, die gewünschte Spannung oder Leistung an verschiedenen Geräten zu erreichen. Die Metallummantelung, normalerweise aus Aluminium oder Stahl, dient als Schutzschild und Erdungskabel. Durch diese Konstruktion sind MC-Kabel besonders robust und widerstandsfähig gegen physische Schäden und elektromechanische Störungen. MC-Kabel werden häufig in Wohnhäusern, großen Gebäuden und mechanischen Anlagen verwendet, bei denen Flexibilität, Robustheit und die Einhaltung elektrischer Vorschriften erforderlich sind.

das Verständnis der Struktur von metallummantelten Kabeln

Metallummantelte Kabel (MC-Kabel) sind Elektrokabel, die eine hervorragende Konstruktion und Funktionalität vereinen. Sie bestehen aus mehreren Kupfer- oder Aluminiumleitern, die von einer Metallummantelung aus Stahl oder Aluminium umhüllt sind. Dieses MC-Kabel hat eine Metallummantelung, die als physikalische Schicht dient und die Leiter vor äußeren Beschädigungen schützt, sowie als Erdungsleiter, um Störungen durch elektromagnetische Kräfte zu vermeiden.

MC-Kabel bieten eine Fülle struktureller Vorteile. Die Metallummantelung fungiert als zusätzliche Schicht und erhöht die Lebensdauer des Kabels, indem sie es vor äußeren Kräften und Einflüssen schützt. Solche MC-Kabel sind chemikalien-, feuchtigkeits- und temperaturbeständig, sodass sie in einer Reihe verschiedener Szenarien eingesetzt werden können. Gleichzeitig verfügen sie über eine Metallummantelung, um die Gefahr eines Stromschlags zu verringern.

Aufgrund ihrer Flexibilität, ihres robusten Designs und ihrer Einhaltung der elektrischen Vorschriften werden MC-Kabel häufig in Wohn-, Geschäfts- und Industrieumgebungen verwendet. Aufgrund ihrer Vielseitigkeit können sie in verschiedenen Umgebungen installiert werden, einschließlich nasser Bedingungen und sogar bei direkter Verlegung. Ihr fortschrittliches Design und ihre Konstruktion machen MC zu einem der besten Kabel. Zusammenfassend lässt sich sagen, dass metallummantelte Kabel eine Zusammensetzung aus Leitern haben, die in einer Metallhülle eingeschlossen sind und dem Schutz und der Erdung dienen und Widerstand gegen äußere Einflüsse bieten. Aus diesem Grund sind sie in Wohn-, Geschäfts- und Industrieumgebungen einsetzbar, die eine hohe Haltbarkeit erfordern und die festgelegten elektrischen Vorschriften erfüllen.

Die Rolle des Rüstung in metallummanteltem Kabel

Die Panzerung von Metal Clad Cable (MC-Kabel) ist optimiert, um zusätzlichen Schutz und Festigkeit zu bieten. Die Panzerung ist eine gewellte Metallummantelung, die die im Kabel platzierten Leiter umgibt. Diese Panzerung fungiert als Schutzgehäuse und garantiert starken mechanischen Schutz, wodurch die Leiter vor verschiedenen Bedrohungen geschützt werden.

Hier sind einige wichtige Aspekte, die Sie über die Panzerung von MC-Kabeln wissen sollten:

1. Mechanischer Schutz: Der mechanische Schutz des MC-Kabels ist aufgrund seiner Metallpanzerung hervorragend, die Stößen, Druck- und Quetschkräften standhält. Dies ist nützlich für Installationen an Orten, an denen es zu physischer Belastung oder möglicher Zerstörung des Kabels kommen kann.
2. Erdung: Die Metallpanzerung im MC-Kabel, die für Erdungsschutz sorgt, ist ebenfalls wichtig. Sie hilft bei der Schaffung eines Erdschlusspfads, der die Gefahr eines Stromschlags erheblich verringert und somit das elektrische System schützt.
3. Umweltschutz: Aufgrund seiner gepanzerten Konstruktion ist das MC-Kabel widerstandsfähiger gegen raue Wetterbedingungen wie Feuchtigkeit, Chemikalien und Lava. Daher kann es für zahlreiche Anwendungen, einschließlich externer und interner Installationen, vorzuziehen sein.
4. Flexibilität: Die gewellte Panzerung sorgt für Flexibilität und verbessert so die Eignung des Kabels für die Installation in engen und schwierigen Bereichen.

Der Hersteller und die beabsichtigte Anwendung der Panzerung bestimmen die detaillierten Details und das Design der MC-Kabelpanzerung. Beachten Sie bei der Verwendung von MC-Kabeln immer die elektrischen Vorschriften und die vom Hersteller herausgegebenen Normen.

Unterschiede zwischen MC-Kabel und andere Kabel

Bei der Installation von elektrischen Leitungen ist es wichtig, zwischen metallummantelten (MC) Kabeln und den anderen verfügbaren Optionen zu unterscheiden. MC-Kabel haben mehrere Vorteile, die sie herkömmlichen Verkabelungsarten überlegen machen. In diesem Zusammenhang besprechen wir die Verwendung von MC-Kabeln und wie sie sich von anderen verfügbaren Kabeltypen unterscheiden, indem wir ihre wichtigsten Merkmale und Vorteile hervorheben.

1. Aufbau und Design: MC-Kabel sind isoliert, verfügen jedoch über ein einzigartiges architektonisches Design, das sie von Standardkabeln unterscheidet. Dabei handelt es sich um eine schützende Metallummantelung, die den Leiter umgibt. Dies macht das Kabel haltbarer, sodass es für rauere Bedingungen besser geeignet ist und nicht so leicht bricht.
2. Flexibilität und Installation: Das Design des gepanzerten Kabels erleichtert die Arbeit damit. Es bietet Flexibilität und Vielseitigkeit im Gegensatz zu herkömmlichen Leitungen und nichtmetallischen Kabeln. Die flexible Ummantelung erleichtert die Arbeit an härteren und engeren Stellen.
3. Sicherheit und Konformität: Es wurden Maßnahmen ergriffen, um sicherzustellen, dass MC Cable Sicherheitsinspektionen besteht, wie z. B. eine Metallarmierung Kabel, die den Draht abdecken Daher fängt es nicht so leicht Feuer und erfüllt auch weitere Sicherheitsvorschriften.
4. Anwendungen: Obwohl einige Kabel für bestimmte Zwecke verwendet werden können, bietet MC-Kabel ein breiteres Spektrum an Anwendungsmöglichkeiten. Es wird in Nassbereichen sowie in der Haus- und Gewerbeverkabelung verwendet und kann in einigen Fällen sogar direkt vergraben werden. Seine Vielseitigkeit gewährleistet Zuverlässigkeit für alle Arten von Elektroinstallationen.
5. Funktionalität und Leistung: Es ist bemerkenswert, zu erfahren, wie einfach MC-Kabel bei der Entwicklung eines vorhandenen Verdrahtungsdesignprofils zu verwenden sind. In Bezug auf Leitfähigkeit, Isolierung und Schaltungsschutz schneidet MC-Kabel bemerkenswert ab. Diese Faktoren helfen dabei, den Leiter und die Isolierung angemessen zu konstruieren, um maximale Effizienz und ordnungsgemäßen elektrischen Betrieb zu gewährleisten.

Wenn Sie die richtige Verkabelungslösung für Ihr Elektroprojekt in Betracht ziehen, ist es wichtig, die bestehenden individuellen Bedürfnisse und Anforderungen zu priorisieren und zu bewerten. Einige der verwendbaren Kabel sind speziell für bestimmte Installationen konzipiert, bei anderen ist dies jedoch nicht der Fall. Aufgrund seines einzigartigen Designs, seiner Flexibilität, seiner Sicherheitsfunktionen und seiner Eignung für verschiedene Installationen ist MC Cable die Lösung der Wahl für die meisten Elektroinstallationen. Beachten Sie immer die Elektrovorschriften und die Anweisungen des Herstellers, um eine sichere und effiziente Verwendung von MC Cable zu gewährleisten und die Sicherheit des Kunden oder Benutzers bei der Verwendung des Kabels zu gewährleisten.

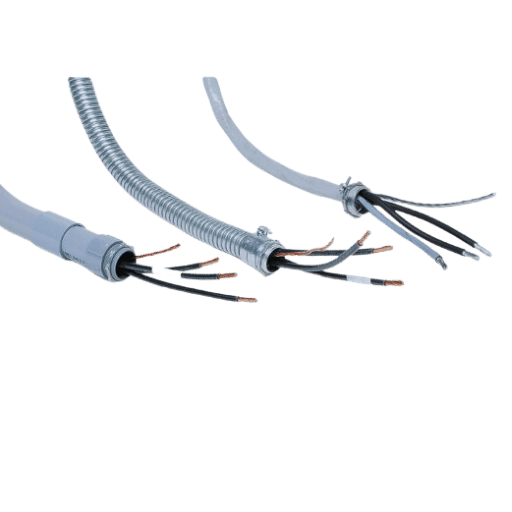

Wie schneidet MC-Kabelarbeiten?

Funktionalität von Leiter im MC-Kabel

Im MC-Kabelsystem hat der Leiter die entscheidende Aufgabe, den elektrischen Strom im System zu übertragen, insbesondere bei Verwendung von kupferummantelten Leitern. Seine Aufgabe ist es, Strom von der Quelle zu Geräten oder Anlagen zu übertragen. Für den Bau dieses Geräts werden Kupfer oder Aluminium sowie Metalle verwendet, die Strom effizient leiten. Es ist darauf ausgelegt, Verluste zu begrenzen und gleichzeitig die erwartete elektrische Last tragen zu können. Eine elektrische Isolierung wird hinzugefügt, um die T-Leiter vor Kurzschlüssen und anderen Gefahren zu schützen. Eine solche Isolierschicht garantiert die sichere und effiziente Übertragung von elektrischem Strom im gesamten MC-Kabelsystem und vermeidet gleichzeitig Interferenzen mit anderen Materialien oder Leitern.

Ohne fundierte Kenntnisse zu Stromkreisleiter im MC-Kabel

Es ist wichtig, die Leiter von MC-Kabeln und ihre Rolle für einen energieeffizienten und sicheren Stromfluss zu interpretieren. Die Leiter übertragen die Stromlast oder ein Gerät, das in einem MC-Kabel mit Strom versorgt werden muss, zusammen mit einigen Verlusten. In jüngster Zeit wurde die Möglichkeit einer Überhitzung dieser Leiter durch die richtige Dimensionierung und Isolierung ausgeschlossen, was auch vor elektrischen Gefahren wie Kurzschlüssen schützt. Die Isolationsabschirmung sorgt für einen ausreichenden Abstand zwischen dem freien Strom und Ankern oder anderen Materialien oder Leitern, auf denen das MC Kabel ist montiert oder verlegt werden. Das Verständnis der Rolle der Primärstromkreisleiter in MC-Kabeln gewährleistet sichere und effektive elektrische Installationen.

Bedeutung der Isolierung im MC-Kabel

Die ordnungsgemäße Verwendung der Isolierung ist für die ordnungsgemäße Funktion des Metal-Clad (MC)-Kabels von größter Bedeutung, da sie zur Übertragung und zum Schutz des elektrischen Stroms beiträgt. Das Gewebe der Isolierschicht fungiert als isolierende Verankerung, die eine Verzerrung oder Behinderung des elektrischen Stroms durch Auslösen anderer verfügbarer Materialien oder Leiter verhindert, was zu Kurzschlüssen oder anderen elektrischen Fehlern führen könnte.

Es gibt einige besondere Gründe, warum die Isolierung bei MC-Kabeln als entscheidend angesehen wird:

1. Elektrische Sicherheit: Kennen Sie die Rolle von Zuleitungskabeln und Erdungsleitungen in verschiedenen Arten von Installationen. Die wesentliche Funktion des Isoliermaterials, das das MC-Kabel umhüllt, besteht darin, die aktive Strombelastbarkeit und die aktive Isolierung sicherzustellen. Am wichtigsten ist, dass die Isolierung dabei hilft, das Ausmaß elektrischer Leckagen zu kontrollieren, was die Wahrscheinlichkeit eines Stromschlags oder einer Beschädigung des Kabels durch Elemente aus der äußeren Umgebung erheblich verringert.
2. Schutz vor Hitze und Feuer: Die Isolierung in MC-Kabelkomponenten verzögert Brände stark und kann diese auch stark eindämmen. Sie isoliert und schützt das Kabel auch vor Selbstentzündung und trägt somit nicht zu Hitze und Flammen bei. Die Isolierung hilft auch bei der Temperaturregulierung im Kabel und schützt so vor verschiedenen Formen mechanischer Zerstörung durch sehr hohe Temperaturen.
3. Haltbarkeit und Langlebigkeit: Der mechanische Schutz durch die Isolierschicht in MC-Kabeln garantiert Schutz vor physikalischen Schäden und Abrieb der Leiter. Dies erhöht die Haltbarkeit des Kabels und trägt dazu bei, dass es in verschiedenen Umgebungen und Anwendungen länger hält.
4. Isolationswerte: Die Isolierung von MC-Kabeln wird anhand ihrer Fähigkeit, bestimmte Temperatur- und Spannungsspezifikationen zu tolerieren, bewertet und klassifiziert. Diese Spezifikationen helfen dabei, die Anwendbarkeit des Kabels für eine bestimmte Art von elektrischer Installation zu bestimmen und korrekte und sichere Installationsverfahren sicherzustellen.

Fachleute müssen die Bedeutung der Isolierung in MC-Kabeln und ihren Zusammenhang mit der elektrischen Sicherheit und Leistung verstehen, damit sie MC-Kabel für unterschiedliche Arbeitsbedingungen in Stromkreisen sicher auswählen und installieren können.

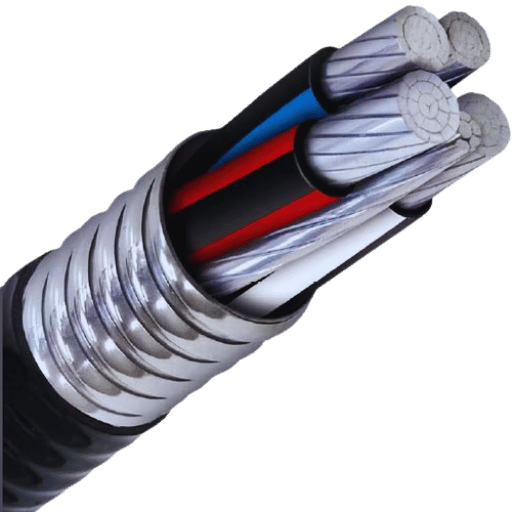

Wo kann Metallummanteltes Kabel Verwendet werden?

Bewerbungen ein Nasse Standorte

Metallummantelte Kabel (MC-Kabel) werden häufig in feuchten oder feuchtigkeitsgefährdeten Bereichen eingesetzt, da sie dem Eintauchen in Grundwasser standhalten. Diese Kabel sind speziell isoliert und haben eine starre Konstruktion, die es ermöglicht, sie für verschiedene elektrische Anwendungen in solchen Umgebungen zu verwenden. Im Folgenden sind einige Bereiche aufgeführt, in denen MC-Kabel häufig in feuchten Vegetationszonen verwendet werden:

1. Außenbeleuchtung: MC-Kabel werden häufig für die Außenbeleuchtung verwendet und sind sehr effizient bei der Stromversorgung zum Beleuchten von Wegen, Landschaften und Außengebäudebereichen.
2. Schwimmbäder und Spas: Das MC-Kabel ist zur besseren Sicherheit vollständig mit Erdungsanschlüssen verdrahtet und wird bei der Verkabelung von elektrischen Schwimmbädern/Spas verwendet, sodass Strom in nassen und korrosiven Bereichen genutzt werden kann.
3. Jachthäfen und Docks: Wasser, Wetter und andere Außenfaktoren beeinträchtigen die Qualität des MC-Kabels nicht, daher wird es häufig für elektrische Installationen in Jachthäfen und Docks verwendet.
4. Gewächshäuser und landwirtschaftliche Anlagen: MC-Kabel eignen sich ideal für den Einsatz in landwirtschaftlichen Anlagen und Gewächshäusern und ermöglichen eine sichere Verkabelung von Bewässerungssystemen, Beleuchtung und anderen Geräten.
5. Autowaschanlagen: Die stark isolierende Konstruktion von MC Cable ermöglicht eine sichere Stromversorgung von Beleuchtung, motorisierten Geräten und Steuerungssystemen in Autowaschanlagen und den Anschluss an Hochleistungs-Zuleitungskabel zur Verbesserung des Energiemanagements.

Diese Beispiele zeigen nur einige der vielen Anwendungen in feuchten Umgebungen, in denen MC-Kabel verwendet werden können. Seine feuchtigkeitsbeständige Isolierung und sein robustes Design ermöglichen eine sichere und problemlose Installation elektrischer Systeme unter rauen Bedingungen, indem sie vor möglichen Bedrohungen schützen und einen effizienten Betrieb gewährleisten.

Verwendung im Wohn- und Gewerbebereich Elektroverkabelung

Metallummantelte Kabel (MC-Kabel) sind Standard bei Elektroinstallationsprojekten für Wohnhäuser und Gewerbegebäude. Die Konstruktion ist robust und mit feuchtigkeitsbeständiger Isolierung versehen. Daher kann es in einer Reihe von Installationen verwendet werden und gewährleistet eine sichere und effiziente Stromversorgung. Im Folgenden finden Sie die Verwendungsmöglichkeiten von MC-Kabeln in Elektroinstallationen:

1. MC-Kabel werden in Wohngebäuden als Abzweigverkabelung für Steckdosen, Lampen und sogar Elektrogeräte verwendet. Sie sorgen für sichere und stabile Verbindungen im gesamten Gebäude, erhöhen die Sicherheit vor Gefahren und gewährleisten gleichzeitig eine gleichmäßige Stromverteilung im Gebäude.
2. Auch in anderen gewerblichen und industriellen Umgebungen wie Büros, Geschäften und Fabriken werden MC-Kabel für elektrische Installationen verwendet. Sie eignen sich ideal für die Stromversorgung von Verteilereinheiten, den Bau von Beleuchtungssystemen und sogar HLK-Systemen. Feuchtigkeit ist bei der Verwendung von MC-Kabeln kein Problem, sodass sie für verschiedene gewerbliche Anwendungen geeignet sind.
3. Schulen, Universitäten und andere Bildungseinrichtungen verkabeln Klassenzimmer, Labore und andere Verwaltungsbereiche mit MC-Kabeln. In Kombination mit anderen Geräten wie Lampen, audiovisuellen Geräten und sogar Computerlaboren eignet sich das MC-Kabel perfekt als zuverlässige und sichere Stromversorgungslösung.
4. Verkabelung in medizinischen ZentrenMC-Kabel werden heute häufig in medizinischen Einrichtungen verwendet, insbesondere in Kliniken und Krankenhäusern. MC-Kabel eignen sich am besten für Bereiche, die beim Betrieb von Systemen eine spezielle Strukturverkabelung erfordern, wie z. B. Patientenzimmer, Operationssäle und Diagnoseräume. Im Gesundheitswesen werden MC-Kabel für medizinische Geräte, Design, Lichtinstallation und die Stromversorgung der erforderlichen Geräte durch robuste Sicherheits- und Schutzmaßnahmen eingesetzt.

In Häusern und Bürogebäuden sorgen MC-Kabel für mehr Effizienz und eine zuverlässige Verkabelung für verschiedene gewerbliche und private Elektroprojekte und gewährleisten gleichzeitig, dass die Gebäudeverkabelung sicher ist und den festgelegten Vorschriften entspricht.

Einbau ein Direkte Beerdigung Szenarien

Beim Verlegen von MC-Kabeln direkt im Boden müssen die richtigen Verfahren eingehalten werden, um die Bereitstellung sicherer und zuverlässiger elektrischer Systeme zu gewährleisten. Nachfolgend finden Sie Hinweise zu Installationen mit direkter Erdverlegung:

1. Geeignetes Kabelrohr: Bei der Verwendung eines geeigneten Kabelrohrs, wie z. B. eines starren Metallkabelrohrs (RMC) oder eines Zwischenmetallkabelrohrs (IMC), ist Vorsicht geboten, um das Kabel vor Beschädigungen beim Vergraben zu schützen. Gemäß den geltenden Elektrovorschriften muss das Kabelrohr in der richtigen Tiefe eingebettet werden.
2. Wasserdichtigkeit: In das Kabel eindringendes Wasser mindert die Isolationswirkung. Daher sollten Dichtungsmittel, wasserdichte Kästen und entsprechende Erdungsmaßnahmen eingesetzt werden, um das Eindringen von Feuchtigkeit in das Kabel zu verhindern.
3. Erdung: Denken Sie daran, MC-Kabel in direkten NC-Szenarien ordnungsgemäß zu erden, um potenzielle elektrische Fehler zu vermeiden und so die Sicherheit und Zuverlässigkeit zu verbessern. Setzen Sie die Bestimmungen des NEC und der örtlichen Vorschriften zur Erdung um.
4. Richtige Tiefe: Verschiedene Standorte erfordern je nach Bodenbeschaffenheit, verwendeten Kabeln und Region unterschiedliche Tiefen. Daher sollten die MC-Kabel gemäß den örtlichen Vorschriften in der richtigen Tiefe eingebettet werden. Genauere Anforderungen erfahren Sie in den Elektrovorschriften und bei den örtlichen Behörden.

Durch Befolgen dieser Richtlinien stellen Techniker sicher, dass MC-Kabel bei Erdverlegung ordnungsgemäß installiert werden und sorgen so für sichere und zuverlässige elektrische Systeme für verschiedene Anwendungen. Beachten Sie immer die entsprechenden Normen und Vorschriften sowie die geltenden Sicherheitsnormen, um die Einhaltung der Vorschriften bei Erdverlegungen sicherzustellen.

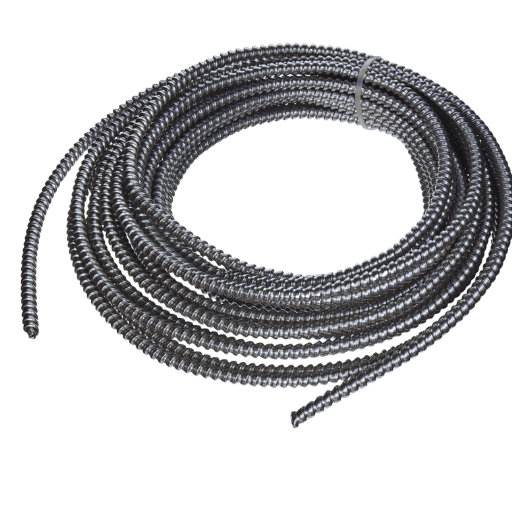

Was sind die Vorteile der Verwendung von metallummantelten Kabeln?

Schutz vor Feuer , Schädlinge

Den Ergebnissen zufolge kann MC-Kabel als eine der besten Wahlen für Gebäudekabel angesehen werden, da es Schutz vor Feuer und bestimmten Schädlingen bietet. Die erste Überlegung, die man bei der Verwendung von MC-Kabeln berücksichtigen sollte, ist, dass die ineinandergreifende Metallbandpanzerung ziemlich feuerbeständig ist und daher das Risiko einer Brandausbreitung bei sichtbarem Fehler erheblich senken kann. Diese zusätzliche Brandschutzstufe sollte für solche Anwendungen erforderlich sein, bei denen Schutz sehr gefragt ist, wie z. B. Industrie-, Gewerbe- und Wohngebäude. MC-Kabel sind auch resistent gegen Schädlingsbefall, was mich zu der Annahme veranlasst, dass die Struktur des Kabels als Abschreckung dienen kann, um die Qualität der elektrischen Kabel eines Systems zu beeinträchtigen. Darüber hinaus ist MC-Kabel mit starker Metallpanzerung eine hervorragende Alternative zum Schutz der Leiter vor Nagetieren und anderen schädlichen Bedrohungen für Leiter. Die Verwendung von MC-Kabeln kann für Profis von Vorteil sein, da sie den für den privaten und gewerblichen Gebrauch erforderlichen Schutz der elektrischen Leitungen gewährleisten, was den Kunden bei der Durchführung der elektrischen Verkabelung Sicherheit gibt.

Einfache Installation durch ineinandergreifendes Metallband

Die ineinandergreifenden Panzerungsfunktionen eines MC-Kabels sind unkompliziert zu installieren, und eine seiner nützlichsten Eigenschaften ist, dass sie den Zeit- und Arbeitsaufwand für Elektrofachleute deutlich reduziert. Da die Panzerung aus Metall gefertigt ist, sind keine Leitungen oder Leitungsverschraubungen mehr erforderlich, was den Installationsprozess vereinfacht und Materialkosten spart. Ebenso kann das Personal mit MC-Kabeln risikofreie Installationen durchführen, ohne gegen Sicherheitsvorschriften oder Compliance-Bestimmungen zu verstoßen.

Vorteile der Aluminiumpanzerung

Aluminium-MC-Kabel sind entweder mit einer Beschichtung aus Aluminium oder Stahl ausgestattet. Die Aluminiumbeschichtung ist im Vergleich zu Stahl jedoch vorteilhafter, da sie die folgenden Eigenschaften aufweist, die es dem Kabel ermöglichen, für ein breiteres Spektrum an Funktionen verwendet zu werden. Zunächst einmal ist die Aluminiumpanzerung korrosionsbeständig, sodass das Kabel sowohl im Freien als auch in korrosiver Umgebung verwendet werden kann. Außerdem ist sie relativ leicht und flexibler als Stahl, wodurch sie während der Installation einfacher zu handhaben ist und eine bessere Leitfähigkeit bietet, was sich in einer verbesserten elektrischen Leistung niederschlägt. All dies macht das Aluminiumpanzer-MC-Kabel zu einem zuverlässigen und vielseitigen Kabel.

So wählen Sie das Richtige MC-Kabel?

Auswertung AWG , Leiter Zu den Arten

Die Auswahl des richtigen MC-Kabels für Ihre Elektroinstallation kann mühsam sein. Sie können sich diese Aufgabe jedoch erleichtern, indem Sie den American Wire Gauge (AWG) und den verwendeten Leitertyp berücksichtigen. Tubing AWG bezieht sich auf die Drahtstandardisierung, wobei die kleineren Zahlen dickere Drähte bedeuten. Wie Sie wissen, sind mehrere AWG-Größen für ihre Zwecke anpassbar. Sie werden unter Berücksichtigung von Faktoren wie Ampere und Spannungsregulierung bestimmt, da es Kupfer- und Aluminiumpanzerkabel mit vielen Durchmessern gibt.

Bei der Bewertung von AWG und Leitertypen müssen die folgenden wesentlichen Faktoren berücksichtigt werden:

1. Stromführung. Voraussetzung ist, dass die Größe des MC-Kabels passend zur erforderlichen AWG-Größe gewählt wird, damit es die erwartete Belastung ohne Überhitzung bewältigen kann. Informationen zum Bereich einer bestimmten maximal geeigneten Größe eines zu verwendenden AWG finden Sie im National Electrical Code (NEC) oder in anderen branchenbasierten Leitfäden.
2. Spannungsabfall. Um die Effizienz langer Kabelstrecken aufrechtzuerhalten, ist es notwendig, den Widerstand des Leiters zu senken. Denn der große AWG steht für den kleinen, was zu einem geringeren Spannungsabfall führt. Um sicherzustellen, dass die Kabel ihren Zweck erfüllen, sollte der Spannungsabfall entsprechend der Kabellänge, der Stromstärke und dem Material, aus dem es besteht, berechnet werden.
3. Leitermaterial: Für MC-Kabel sind verschiedene Leitermaterialien verfügbar, darunter Kupfer und Aluminium. Die meisten Anwendungen, die aluminiumbewehrte Optionen erfordern, funktionieren am besten mit Kupferleitern, da diese eine bessere Leitfähigkeit und Korrosionsbeständigkeit aufweisen. Aluminiumleiter sind günstiger und leichter, müssen jedoch möglicherweise in der AWG-Größe aufgerüstet werden, um ihre verringerte Leitfähigkeit auszugleichen.
4. Befolgen Sie bei der Auswahl der geeigneten AWG-Größe und des MC-Kabelleitertyps für Ihre Installation immer die elektrischen Vorschriften, Industrienormen und die Anforderungen des jeweiligen Projekts. Befolgen Sie die NEC- und UL-Anforderungen, um Sicherheit und Zuverlässigkeit zu gewährleisten.

Wie bereits erwähnt, ist es ratsamer, den Kunden oder einen zugelassenen Elektriker zu beauftragen, damit bei der Arbeit mit MC-Kabeln die richtigen Vorschriften für bestimmte Anforderungen wie die Verwendung von Zuleitungs- und Erdungskabeln eingehalten werden.

In Anbetracht Ummantelte gepanzerte Kabel

Ummantelte Panzerkabel sind vielseitige und robuste Alternativen für den Einsatz in elektrischen Anlagen. Sie schützen Kabel vor Umweltrisiken, physischen Einflüssen und Feuchtigkeit. Diese Kabel verfügen über einen robusten Außenmantel und eine Metallpanzerung, die die Widerstandsfähigkeit erhöht. Die Panzerung besteht aus Metallmaterial, das den Kabeln Schutz vor versehentlichen Stößen, Quetschungen oder Durchdringungen bietet. Darüber hinaus bietet die ummantelte Panzerung Schutz vor Verbiegen, schädlichen Nagetieren, Korrosion und UV-Strahlung. Bei der Auswahl geeigneter ummantelter Panzerkabel müssen die genauen Anforderungen des Projekts sowie die Umgebung, in der das Kabel eingesetzt werden soll, genau verstanden werden. Wenn Sie empfohlene Vorgehensweisen, elektrische Vorschriften und den Rat eines Fachmanns befolgen, können Sie sicherstellen, dass Sie das richtige ummantelte Panzerkabel für Ihre Installation verwenden, damit es kosteneffizient und effektiv funktioniert.

Einhaltung der Nationaler Elektrokodex , UL Grundsätze

Mit Panzerung ummantelte Kabel können den Standards der nationalen Elektrovorschriften und der Prüflaboratorien entsprechen. Diese stellen sicher, dass die entworfenen Kabel den Sicherheits- und Leistungsmerkmalen sowie den Standards für Aluminiumdrähte und Kupferkabel entsprechen. Durch die Einhaltung des NEC werden die Kabel gemäß den Spezifikationen der Bestimmungen und Vorschriften entworfen, die von der Elektrobehörde für die jeweilige Region vorgeschrieben werden. Das UL-Zertifikat garantiert, dass diese Kabel weitere definitive Testverfahren und Bewertungen durchlaufen haben, um ihre Qualität und Sicherheit zu gewährleisten. Es ist wichtig, dass während der Entwurfsphase von ummantelten, zerfetzten Kabeln eine kontrollierte Einhaltung der Elektroinstallations- und Sicherheitsvorschriften, -standards und -bestimmungen sichergestellt wird.

Häufig gestellte Fragen (FAQs)

F: Was ist ein metallummanteltes Kabel und worin besteht der Unterschied zu anderen Arten von Elektrokabeln?

A: Metallummantelte Kabel oder Kabel vom Typ MC werden als elektrische Kabel mit einem oder mehreren isolierten Leitern klassifiziert, die von einem Metallgehäuse umhüllt sind. Es gibt keine separaten Leitungssysteme, im Gegensatz zu den vorherrschenden Systemen, bei denen alle einzelnen Leiter in einer flexiblen Eisenhülle, den MC-Kabelhüllen, untergebracht sind. Im Vergleich zu Kabeln vom Typ AC unterscheiden sich MC-Kabel von diesen, da sie einen Geräteerdungsleiter enthalten, der gleich groß ist wie der größte stromführende Leiter und daher für breitere Anwendungen von elektrischen Verkabelungsanforderungen geeignet ist.

F: Welche wesentlichen Vorteile bietet die Verwendung von Kabeln des Typs MC?

A: Kabel vom Typ MC sind vor allem deshalb vorteilhaft, weil sie bei der Handhabung und Anwendung weniger umständlich sind als starre Metallrohre wie EMT. Hochwertiges metallummanteltes Kupfer und Aluminium schützen vor schädlichen physikalischen Einflüssen und elektromagnetischen Störungen. Es ist auch für die offene und verdeckte Installation geeignet. Die Metallummantelung bietet außerdem eine zusätzliche Erdung aus Sicherheitsgründen. Laut NEC ist das MC-Kabel auch unempfindlich gegen Tierbiss und kann an trockenen und einigen feuchten Orten verwendet werden.

F: Welche Leitertypen werden üblicherweise in metallummantelten Kabeln verwendet?

A: Kabel dieses Typs haben entweder Kupfer- oder Aluminiumleiter, die in massive oder kompakte Drähte eingebaut werden können. Dabei handelt es sich um kupferummanteltes Aluminium bzw. kompaktes Aluminium. Als Leiter werden hauptsächlich THHN-isolierte Drähte verwendet, die widerstandsfähiger gegen Hitze und Feuchtigkeit sind, sodass überwiegend Kupferdrähte verwendet werden. Das MC-Kabel kann auch Erdungsleiter verwenden, die je nach den Konstruktionsanforderungen des Kabels verwendet werden, die in den meisten (nicht allen) Fällen isoliert sind, und anderen Anforderungen, die keine Isolierung verwenden.

F: Wie konstruiert man die Metallummantelung eines MC-Kabels?

A: Die Ummantelung besteht normalerweise aus Aluminium oder Stahl und kann glatt oder gewellt sein. Gewellter Stahl ist jedoch elastischer und wird tendenziell häufiger verwendet. Einige MC-Drähte haben eine Panzerung aus miteinander verbundenen Metallbändern, die sie schützen und gleichzeitig Flexibilität ermöglichen. Die Ummantelung schützt nicht nur andere Drähte innerhalb ihrer Struktur, sondern dient in vielen (aber nicht allen) Fällen auch als Erdungsleiter für Geräte.

F: Welche Bedingungen müssen für die Installation eines metallummantelten Kabels erfüllt sein?

A: Die Installationsanforderungen für MH-Kabel müssen den NEC 330-Vorschriften und anderen vom jeweiligen Staat festgelegten Vorschriften entsprechen. Die Kabel müssen gut gestützt und durch Anschlüsse und Schaltkästen in angemessenen Abständen gesichert sein. Drehen Sie sich beim Aufstellen des MC-Pakets nicht zu nahe an den Kabeln oder der Ummantelung um, um ein Brechen beider zu vermeiden. Je nach Anwendung und örtlichen Vorschriften kann das Kabel in Kabelkanälen, durch Wände, Decken oder auf Oberflächen installiert werden.

F: Ist die Verwendung eines metallummantelten Kabels anstelle eines Kabelkanals unter allen Umständen zulässig?

A: Obwohl MC-Kabel in einem solchen Umfang verwendet werden können, sind sie kein perfekter Ersatz für Leitungsrohre. Es gibt Umstände, unter denen starre Metallrohre oder andere Verdrahtungsmethoden erforderlich sind, beispielsweise an einem Gefahrenort oder in einem Bereich, der extremer physischer Beanspruchung ausgesetzt sein kann. Beachten Sie immer NEC und lokale Vorschriften, um eine geeignete Verdrahtungsmethode für die anfallenden Elektroarbeiten auszuwählen.

F: Wie schalten Sie ein MC-Kabel ab und schließen es ordnungsgemäß ab, um eine Verbindung herzustellen?

A: Für den Anschluss eines MC-Kabels sind geeignete, für diesen speziellen Kabeltyp hergestellte Steckverbinder erforderlich. Die Ummantelung wird normalerweise so zugeschnitten, dass die inneren Leiter sichtbar sind, und die Kanten sind abgeschrägt, um eine Beschädigung der Leiter zu verhindern. Am abgeschnittenen Ende des Kabels wird ein Steckverbinder für den Schaltkasten oder ein anderes Gerät angebracht, an das es angeschlossen werden soll. Außerdem ist ein Steckverbinder mit drei Strichen erforderlich, der die Kontinuität der Erdung über den Steckverbinder garantiert und dafür sorgt, dass alle Verbindungen fest sind.

F: Welche Einschränkungen gibt es bei der Verwendung metallummantelter Kabel?

A: Es ist möglich, dass MC-Kabel fast jede andere Herausforderung meistern und gleichzeitig Ineffizienzen beseitigen und Kosten senken können. Es gibt jedoch nicht für jede Anwendung eine vollständig effiziente und kostengünstige Lösung. MC-Kabel unterliegen bei bestimmten Anwendungen Einschränkungen, da sie möglicherweise nicht immer den örtlichen Vorschriften entsprechen, bei denen eine vernetzte Ummantelung als Teil der Vorschriften vorgeschrieben ist. Es ist ratsam, alle Effizienzänderungen zu überprüfen, falls MC-Kabel praktikabel erscheinen.

Referenzquellen

1. Ursache für Lichtbogenbildung in einem lichtbogenfesten, metallummantelten Mittelspannungsschaltanlagenraum an einem sonnigen Tag ohne Vorhandensein von Schaltüberspannungen, 2023 (Paul, YY & Yan Fu, 2023, S. 1 – 7)

Hauptergebnisse:

• Zumindest führten feuchte Luft und Staub, die in den Kabelraum der Schaltanlage eingedrungen waren, zu einem Isolationsdurchschlag, der eine Isolationskriechstrombildung und einen Phasen-Phase-Lichtbogenfehler zur Folge hatte.
• Durch die Bewegung der Lichtbogenschutzklappe über der Lichtbogenabsaugkammer zwischen der vollständig geöffneten und geschlossenen Position konnten Luft und Staub in das Kabelfach eindringen, was bei der Konstruktion des lichtbogenfesten Gehäuses nicht zulässig war.

Methodik:

• Wir untersuchten einen Störlichtbogenunfall und die damit verbundenen Schäden an der Schaltanlage, bei denen es zu einer Verschlechterung der Isolierung, feuchter Luft und einer Kontamination mit Staubpartikeln in der Luft kam.
• Ich habe untersucht, wie die Lichtbogenschutzklappe funktioniert und welche Auswirkungen sie auf das Kabelfach hat.

2. Wie in den vergangenen sieben Jahren empfohlen: Niederspannungsschaltanlagen und -kabinen mit Metallgehäuse, eingebauter automatischer Schutz und Fernsteuerungssysteme. (Clothier, 1932, S. 285–330)

Take Away:

• Es wurden Erkundungsreisen im Bereich der Konstruktion metallgekapselter Schaltanlagen unternommen und Fortschritte bei der Funktionalität automatischer und ferngesteuerter Systeme erzielt.
• Darüber hinaus wurde betont, dass es von wesentlicher Bedeutung ist, Schaltschrankdesigns gewinnbringend mit automatischen Fehlerisolierungsfunktionen zu modifizieren, die Eigentum schützen und die Stabilität der Grundversorgung sicherstellen können.

Methodik:

• Zusammengetragen in Literatur, in der die Entwicklung von Metal Creeper-Schaltanlagen sowie fortschrittliche Technologien für automatischen Schutz und Fernsteuerung näher erläutert werden.
