Der ultimative Leitfaden für Photovoltaikkabel: 2000-V-PV-Kabel für den Solarerfolg

Die Effizienz des Solarenergiesystems hängt stark von der Stärke seiner Komponenten ab, und ein Element, das oft vernachlässigt wird, sind Photovoltaikkabel. Unter den zahlreichen verfügbaren Komponenten scheint ein 2000-V-PV-Kabel problemlos zu den Schlüsselkomponenten zu gehören, die die Gesamteffizienz von Solaranlagen verbessern. Dieser Leitfaden enthält zusätzliche Informationen zur Steigerung der Effizienz eines Photovoltaikkabels durch die Kombination von robustem Design und hoher Spannungskapazität in 2000-V-PV-Kabeln. Angenommen, Sie sind Solarprojektmanager oder -installateur oder interessieren sich für erneuerbare Energien. In diesem Fall wird Ihnen dieser Artikel sicherlich dabei helfen zu verstehen, warum die richtige PV Kabel ist für Solarenergie unerlässlich Erfolg und wie Sie bei der Auswahl eines solchen Produkts fundierte Entscheidungen treffen.

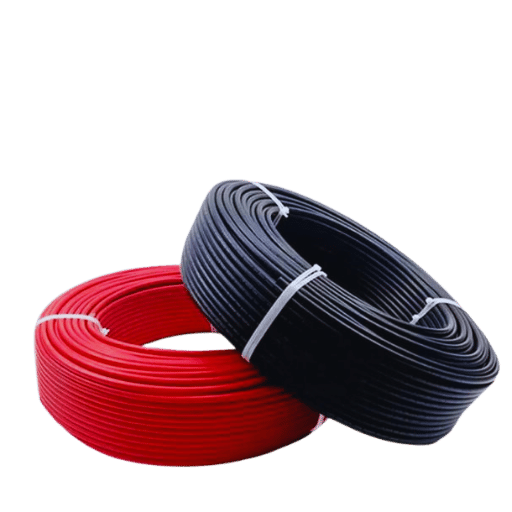

Was ist ein Photovoltaikkabel und warum ist es wichtig?

Photovoltaikkabel ist ein anderer Name für PV-Kabel; es wird ausschließlich in Solaranlagen verwendet, um deren Komponenten mit Solarmodulen zu verbinden, wie z. B. Wechselrichter. Diese Kabel bieten Schutz und erfüllen eine sehr wichtige Funktion, da sie so konstruiert sind, dass sie rauen Wetterbedingungen wie extremen Temperaturen, UV-Strahlung und sogar Feuchtigkeit standhalten. Ihre hohe Haltbarkeit garantiert eine zuverlässige Energieübertragung und trägt dazu bei, die Effizienz über lange Zeiträume aufrechtzuerhalten, was sie zu einem wichtigen Bestandteil in Bezug auf Sicherheit und Effektivität bei der Installation von Solaranlagen macht.

Die Grundlagen von PV-Kabeln verstehen

In Solarstromsystemen ist die Verwendung eines PV-Kabels (Photovoltaikkabel) unverzichtbar, da es als einzelner Leiter verschiedene Komponenten wie Solarmodule miteinander verbindet. Darüber hinaus ist dieser Kabeltyp so konstruiert, dass er temperatur- und wetterbedingten Herausforderungen wie UV-Strahlung und extrem hoher Luftfeuchtigkeit standhält. PV-Kabel sind mit einer elektrischen Isolierung ausgestattet, die Sicherheit bietet und eine kontinuierliche Leistung unter außergewöhnlichen Hitzebedingungen garantiert. Für Solarenergiesysteme Um effektiv zu funktionieren, sind PV-Leitungen von entscheidender Bedeutung, um eine effiziente Energieübertragung gemäß elektrischen Standards und Verfahren zu ermöglichen.

Hauptmerkmale des UL 4703-zertifizierten Photovoltaikkabels

1. Hochspannungskonformität: Kabel mit UL 4703-Zertifizierung sind für Hochspannungsanforderungen geeignet, häufig bis zu 2000 Volt. Dies macht sie ideal für hocheffiziente moderne Solarsysteme, die Energie unter sehr anspruchsvollen elektrischen Bedingungen übertragen können.
2. Hervorragende Isolierung und Langlebigkeit sind herausragende Eigenschaften von Kabeln, die Materialien enthalten, die gegen Sonnenlicht beständig sind.: Roboter-Auskopplungsgeräte umfassen ihre eigenen Platinen, die mit beständigen Materialien ausgestattet sind, möglicherweise Polyolefine mit geringem Verzweigungsgrad und mehrere Formen linearer Polyethylen-Copolymere niedriger Dichte. Der Temperaturbereich, in dem diese Kabel funktionieren, ist riesig und reicht von -40 Grad bis 194 Grad, was ihren Anwendungsbereich erheblich erweitert.
3. Brandschutz: Im unglücklichen Fall erfüllen Brandschutzkabel der UL-Klassifizierung 4703 die Erwartungen verschiedener Kunden, was für die meisten privaten Immobilien, einschließlich Wohn-, Gewerbe- und Industrieimmobilien mit Solaranlagen, äußerst vorteilhaft ist. Diese Kabel tragen erheblich zur Aufrechterhaltung der allgemeinen Gebäude- und Systemsicherheit bei.
4. Festigkeit und Flexibilität in der Mechanik: Die Struktur dieser Kabel hält mechanischer Beanspruchung stand und ermöglicht Flexibilität nicht nur bei der Installation, sondern auch in dynamischen Umgebungen beim Einsatz mit Systemen wie festen oder nachgeführten Solarpanelsystemen. Beschichtungen, die vor Korrosion und Abrieb schützen, tragen erheblich zur Qualität des Kabels bei.
5. Chemikalien- und Feuchtigkeitsbeständigkeit: Die Kabel des Typs UL 4703 werden für raue Umgebungsbedingungen hergestellt, da sie eine ausgezeichnete Beständigkeit gegen Feuchtigkeit, Öl und Säuren sowie andere Chemikalien aufweisen und daher in Industrie- und Küstenregionen einwandfrei funktionieren.
6. Die Einhaltung von Industrienormen stellt sicher, dass Kabel mit Polyethylenisolierung die Sicherheits- und Leistungsstandards erfüllen: Diese Konformität ermöglicht es, dass Kabel dieses Typs die UL 4703-Zertifizierung erhalten, was bedeutet, dass das Kabel die strengen Sicherheits- und Leistungstests der Underwriters Laboratories bestanden hat. Diese Art der Konformität verleiht solchen Kabeln eine breite Kompatibilität mit Vorschriften wie dem National Electrical Code (NEC) sowie allgemeinen Systemzertifizierungen.
7. Lange Lebensdauer: Solche Kabel werden für den Langzeitgebrauch hergestellt, insbesondere in Solaranlagen, und zwar seit über 25 Jahren, da sie über einen gewissen Zeitraum widerstandsfähiger gegen Alterung sind und somit die Leistung verbessern und den Wartungsaufwand bei Großprojekten senken.

Mit diesen Fortschritten bei gesicherten Haltesystemen stellen Photovoltaikkabel mit UL 4703-Zertifizierung in Verbindung mit anderen Funktionen neue technologische Fortschritte dar, die auf die Anforderungen eines Solarenergiesystems abzielen. Ihr Design soll sowohl Leistung als auch Sicherheit verbessern und ist für die Erreichung der Ziele im Bereich erneuerbarer Energien von entscheidender Bedeutung.

Die Rolle von PV-Kabeln in Solarenergiesystemen

PV-Kabel stellen ein zentrales Element in Solarenergiesystemen dar. Sie sind die Komponenten, die es ermöglichen, den in Solarmodulen erzeugten Strom an den Wechselrichter und andere Komponenten des Systems zu übertragen. Solche Kabel sind in der Lage, rauen und ungünstigen klimatischen Bedingungen standzuhalten, wie z. B. längerer Sonneneinstrahlung, hohen Temperaturen oder Feuchtigkeit. Aufgrund ihrer robusten Konstruktion können diese Komponenten über einen längeren Zeitraum funktionieren und die Gesamteffizienz und Robustheit von Solarsystemen verbessern.

Thhn-Draht, eine Art flexibles Kabel, wird typischerweise mit verzinnten Kupferdrähten als Kern hergestellt, da verzinnte Drähte viele Vorteile haben, wie z. B. bessere Leitfähigkeit und höhere Korrosionsbeständigkeit. Darüber hinaus bestehen die Ummantelung und die Isoliermaterialien zwischen den Drähten und der Außenhülle des Kabels oft aus vernetztem Polyethylen (XLPE) oder Ethylen-Propylen-Kautschuk (EPR). Dadurch kann das Kabel bei höheren Spannungen bis zu 1500 V Gleichstrom verwendet werden und arbeitet effizient bei Temperaturen von -40 bis 120 Grad Celsius. Diese charakteristischen Merkmale tragen dazu bei, eine effiziente Übertragung elektrischer Energie in einer relativ unwirtlichen Betriebsumgebung zu erreichen.

Es gibt einen stärkeren internationalen Vorstoß für erneuerbare Energiequalität, der die PV-Kabeltechnologie grundlegend verändert. Neueren Branchenstatistiken zufolge wird das Wachstum des Photovoltaikmarktes im Zeitraum zwischen 20 und 25 bei einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 2022 bis 2030 % liegen, was einen größeren Spielraum für solche Technologien zeigt. Solarkabel, die speziell für diese Diskussion relevant sind, können den hohen Temperaturschwankungen standhalten, die in großen Solaranlagen üblich sind. So sorgen beispielsweise vernetzte Polyethylen-isolierte Kabel mit geringer Emission und hoher Leitfähigkeit dafür, dass der auf den Paneelen erzeugte Strom zu über 98 % in das Optimierungsnetz übertragen wird.

Darüber hinaus umfassen moderne Sicherheitsanforderungen die Verwendung halogenfreier und flammhemmender Materialien, um die Brandgefahr und die Gefahr giftiger Emissionen bei PV-Kabeln zu verringern. Diese Fortschritte stellen sicher, dass man UL 4703-, TÜV- und IEC-Zertifizierungen erhalten kann, die gewährleisten, dass die Kabel sowohl sicher als auch effizient sind.

Die Branche beweist, dass mit hochmodernen PV-Kabeln für Solarenergiesysteme eine dauerhafte, zuverlässige und effiziente Energieerzeugung in einer sich schnell entwickelnden Branche für erneuerbare Energien gewährleistet ist. Ihre Funktion ist für den Übergang zu sauberer und zuverlässiger Solarenergie weltweit von entscheidender Bedeutung, vor allem in Kombination mit vernetzten Polyethylen-Isoliermaterialien.

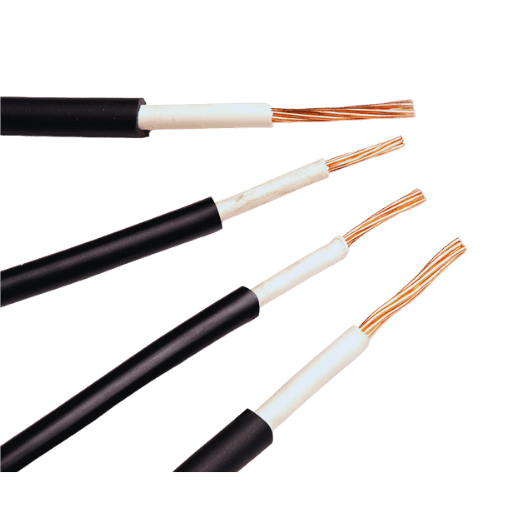

Wie wählen Sie das richtige Photovoltaikkabel für Ihre Solaranlage aus?

Zu berücksichtigende Faktoren bei der Auswahl von PV-Kabeln

Wenn Sie PV-Kabel kaufen möchten, denken Sie daran, dass Sie am besten Folgendes berücksichtigen:

• Wetterbeständigkeit: Stellen Sie sicher, dass der Draht äußerst beständig gegen UV-Strahlen und übermäßige Feuchtigkeit ist. Extreme Temperaturen sorgen dafür, dass der Draht während seiner gesamten Lebensdauer den Außenbedingungen standhält.
• Nennspannung: Wählen Sie ein Kabel mit der für die Solaranlage erforderlichen Nennspannung. In den meisten Fällen enthält eine moderne Installation Kabel mit einer Nennspannung von bis zu 1500 V.
• Langlebigkeit: Verwenden Sie Kabel, die Industriestandards entsprechen, wie etwa TÜV- oder UL-zertifizierte Kabel, um Leistung und Sicherheit zu verbessern.
• Leitermaterial: Verwenden Sie für eine bessere Leitfähigkeit und Korrosionsbeständigkeit Drähte mit hochwertigen Leitern, beispielsweise verzinntem Kupfer.
• Die Verwendung sonnenlichtbeständiger Materialien trägt ebenfalls zur Flexibilität und Installation bei. Die Drähte sollten außerdem flexibel genug sein, um die Installation und den Einsatz zu erleichtern. Dies würde bedeuten, dass das Risiko von Schäden während des Installationsvorgangs geringer ist.
• Kompatibilität: Stellen Sie sicher, dass das verwendete Kabel für die Art der Solarmodule und Anschlüsse geeignet ist, die im System verwendet werden.

Dies gewährleistet die ordnungsgemäße Leistung, Sicherheit und lange Lebensdauer Ihrer Solarenergieanlage.

Vergleich von Kupfer- und Aluminiumleitern

Leiter sind wichtige Komponenten in elektrischen Systemen und Ingenieure, die sie verwenden, müssen die Unterschiede zwischen Aluminium und Kupfer kennen.

• Elektrische Leistung: Die Tatsache, dass die Mehrheit der in der Baubranche tätigen Personen die höhere elektrische Leitfähigkeit von Kupfer bestätigt, ist erwiesen. Bilder des Gegenteils könnten dabei helfen, zu zeigen, dass die Neigung von Aluminium etwas geringer ist, aber immer noch über dem IACS von 61 % liegt. Der Unterschied ist bemerkenswert, da Kupfer nahe am IACS liegt und bis zu fast 97 % erreicht. Dies bedeutet also, dass Kupfer auch bei geringeren Leitergrößen mehr Strom leiten kann.
• Dichte: Nur der Hauch von Aluminium, der Kupfer überflügelt, weist dreißig Prozent weniger Einschränkungen bei der Gewichtsbelastung auf. Mit anderen Worten: Wenn die vorliegende Anwendung mit möglicher Schwerkraft als Problem verbunden ist, spielt Aluminium eine leichtere Rolle in zylindrischen Konstruktionen, die den Einsatz erleichtern, wie Strommasten und Leitungen.
• Preisgestaltung: Obwohl der Preis aus der großen Auswahl an verfügbaren Metallen offensichtlich bei Aluminium beginnt, da es sich im Allgemeinen gut für große Bauprojekte eignet. Es hat eine niedrigere Preisklasse als Kupfer, und dies kann den Weg für Stoff ebnen, der eine budgetorientierte Bereitstellung unterstützt. Alle Umstände oder zusätzlichen Aspekte, die die Kosten in die Höhe treiben, können sich auf den Gewinn auswirken, z. B. wenn eine größere Leitungsgröße erforderlich ist.
• Lebensdauer: Viele Leute kommen zu dem Schluss, dass Kupferelemente langlebiger und weniger widerstandsfähig gegen Oxidation, Verschleiß und Wärmeausdehnung sind, während Aluminium anfälliger dafür ist, wie z. B. gegen Spannung und Ausdehnung. Dies kann die Investition in spezielle Steckverbinder und Antioxidationsbehandlungen unterstreichen, die für eine langfristige Zuverlässigkeit und Nutzung wirksamer sind.
• Mechanische Festigkeit: Es besteht eine hohe Wahrscheinlichkeit, dass Kupfer erheblichem mechanischen Druck standhalten kann, da es eine hohe mechanische Festigkeit besitzt und somit flexibel und nicht spröde ist. Aus diesem Grund ist Kupfer in Bereichen nützlich, in denen mechanischer Freiraum erforderlich ist.

Bewegliche Kabel mit einer Isolierung aus vernetztem Polyethylen werden häufig für Schutzanwendungen eingesetzt:

• Kupfer: Wird aufgrund seiner Benutzerfreundlichkeit und Wirksamkeit für Haushaltsverkabelungen, Elektronik und andere kleine Gerätesysteme verwendet.
• Aluminium: Wird in großen Übertragungsleitungen, bei der Stromübertragung und in industriellen Anwendungen verwendet, bei denen platz- und kosteneffiziente Materialien erforderlich sind, meistens in 2-kV-Systemen.

Performance-Analyse

Neue Daten zeigen, dass ein Aluminiumleiter, um die gleiche Leistung wie ein Kupferleiter zu erbringen, in Bezug auf die reine Leitfähigkeit einen etwa 1/5-mal größeren Querschnitt aufweisen muss. Beispielsweise würde ein System, das einen 100 mm2 Kupferleiter benötigt, idealerweise einen 150 mm2 Aluminiumleiter benötigen, um eine ähnliche Leistung zu erzielen. Bei der Arbeit mit anderen Materialien müssen viele Faktoren berücksichtigt werden, insbesondere Rauminstallation und Lastanforderungen.

Schlüssel zum Mitnehmen

Obwohl Kupfer weiterhin der Maßstab in Sachen Haltbarkeit und Effizienz ist, ist Aluminium eine kostengünstige und leichte Option, die für bestimmte Anwendungen nützlich ist. Je nach Projekt gibt es unterschiedliche Anforderungen, die sich auf die Materialentscheidung auswirken, z. B. das verfügbare Budget, räumliche Einschränkungen und Belastungsanforderungen. Bei der Installation einer der beiden Leiterarten sind eine empfehlenswerte Systemkonstruktionspraxis und die Einhaltung von Industrienormen von größter Bedeutung, um eine sichere und effektive elektrische Installation zu erhalten.

Bestimmung der geeigneten Kabelgröße (AWG)

Diese Anforderungen beziehen sich auf die Belastbarkeit, die Länge des zu verwendenden Kabels und den erforderlichen maximalen Spannungsabfall. Um die Größe eines Kabels zu bestimmen, müssen die folgenden Schritte ausgeführt werden:

1. Prüfen Sie zunächst in den Spezifikationen oder Anweisungen des Geräts, ob dort Informationen zur Amperezahl des an das Kabel angeschlossenen Geräts enthalten sind.
2. Zweitens sollte die Gesamtentfernung von der Stromquelle zum Gerät gemessen werden, da hierdurch die geeignete Kabelgröße zur Reduzierung des Spannungsabfalls bestimmt wird.
3. Informieren Sie sich abschließend über die Standardverfahren für die Drahtstärke in Ihrer Region, insbesondere über eine Referenztabelle für American Wire Gauge.

Umgebungsfaktoren wie Temperatur oder die Bündelung der Kabel wirken sich normalerweise auf die Leistung aus. Wenn Sie sich bei einer Komplikation nicht sicher sind, holen Sie die Expertenmeinung eines Elektrikers oder Ingenieurs ein.

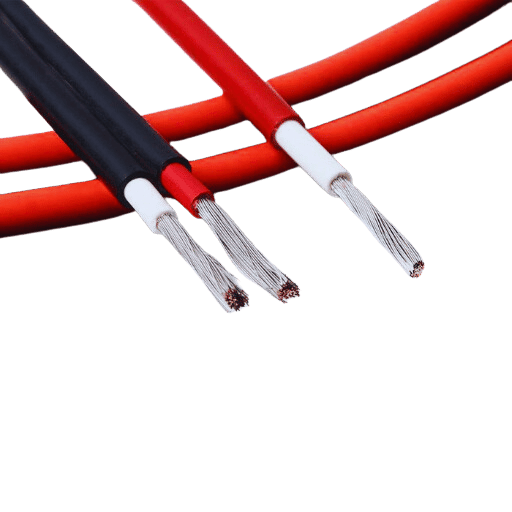

Welche verschiedenen Arten von Photovoltaikkabeln gibt es?

Einadrige vs. mehradrige PV-Kabel

In einem Solarstromsystem verbinden einadrige PV-Kabel verschiedene Komponenten miteinander, beispielsweise Solarmodule mit Wechselrichtern oder Anschlusskästen. Ihre Architektur ist eher einfach, da sie nur zum Verbinden eines Kabels gedacht sind. Sie werden hauptsächlich für einfache feste Verbindungen verwendet. Mehradrige PV-Kabel haben jedoch bis zu Hunderte von Leitern in einer Ummantelung. Bei Anwendungen mit begrenztem Platz oder wo viele Verbindungen konsolidiert und organisiert werden müssen, insbesondere bei schwarzen Kabeln, können Flüssigkeiten komprimiert werden. Ich würde die gleichen Arten von Versendern verwenden, wenn ich welche mit 10 AWG oder XNUMX AWG bräuchte, aber ich könnte sie je nach Platzierung und Anforderungen der Solaranlage mischen.

XLPE-isolierte Kabel für Solaranwendungen

Die Verwendung von Kabeln mit vernetzter Polyethylenisolierung eignet sich aufgrund ihrer elektrischen, mechanischen und thermischen Eigenschaften hervorragend für Solaranwendungen. Im Folgenden sind einige Merkmale und Daten der Kabel mit vernetzter Polyethylenisolierung aufgeführt:

Beständig gegen hohe Temperaturen
Maximale Betriebstemperatur: 90 Grad Celsius (kontinuierlich).
Bei einem isolierten oder ummantelten Kabel aus Polyethylen beträgt die Temperaturgrenze, der es im Kurzschlussfall ausgesetzt werden darf, 250 Grad Celsius (für 5 Sekunden).

Elektrische Eigenschaften
Widerstand gegen elektrischen Durchschlag ist kein Problem: Durchschlagsfestigkeit
Die Neigung zur Entstehung von Teilentladungen ist gering und die Systemzuverlässigkeit ist gewährleistet.

Haltbarkeit und Langlebigkeit
UV-Beständigkeit: Trägt dazu bei, den normalen Betrieb von Kabeln sicherzustellen, die in der Nähe von Sonnenlicht installiert wurden.
Mechanische Festigkeit: Das Kabel ist beim Befestigen oder Verwenden reibungs-, biege- und bruchfest.

Umweltbeständigkeit
Beständigkeit gegen Chemikalien wie Säuren, Laugen und Öle.
Beständig gegen Feuchtigkeit, daher kann der Einsatz auch in feuchten oder nassen Umgebungen erfolgen.

Anwendung & Design
Flexibles Design und Anwendungen
Es sind Multi-Core- und Single-Core-Konfigurationen verfügbar.
Es eignet sich ideal für Verbindungen mit Anschlussdosen, Photovoltaikmodulen und Wechselrichtern.

Diese Reihe von Eigenschaften macht Kabel mit vernetzter Polyethylen-Isolierung im modernen Zeitalter der Solarenergiesysteme vorteilhafter, da sie Effizienz und Stabilität auf Kosten eines sehr hohen Maßes und Niveaus der Isolierung steigern. Mehrere Modelle und Konfigurationen der Kabel, darunter zwei Stärkenoptionen von 10 AWG und XNUMX AWG, können leicht sortiert werden. Es erleichtert die Verkabelung, wenn Sie das erforderliche Budget, Layout und die Umgebungsbedingungen kennen.

Photovoltaikleitungen mit einer Nennspannung von 2 kV

Solarstromanwendungen verwenden Drähte mit einer Nennspannung von 2 kV. Durch die Platzierung solcher Drähte können ein Solarwechselrichter, ein Combiner-Kasten und andere Komponenten an das Solarpanel angeschlossen werden. Feuchtigkeit, UV-Strahlen und hohe Temperaturen sind Faktoren, die diese Drähte mühelos überstehen und so eine längere Haltbarkeit gewährleisten. Dank der erhöhten Spannungseigenschaften und der hochwertigen Isolierung in solchen Drähten sind Photovoltaiksysteme sicher und effizient im Einsatz.

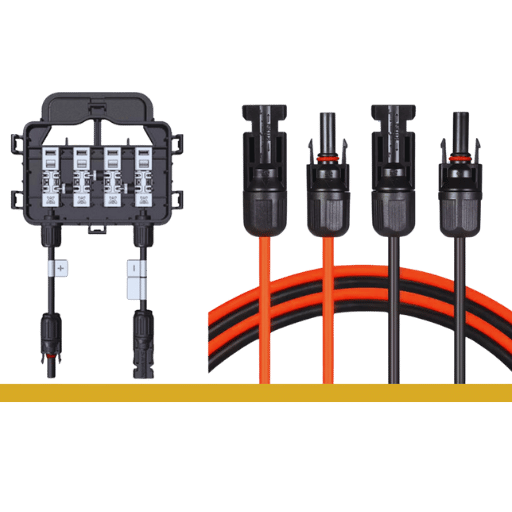

Wie installiert und verbindet man Solarmodule richtig mit PV-Kabeln?

Bewährte Vorgehensweisen für die Installation von PV-Kabeln

Die Effizienz und Sicherheit einer Photovoltaikanlage hängt von der ordnungsgemäßen Installation der PV-Leitungen ab. Aus diesem Grund sollten Sie die folgenden wichtigen Empfehlungen und Vorgehensweisen berücksichtigen:

Wählen Sie den geeigneten Drahtdurchmesser

Die Dimensionierung der Drähte ist entscheidend, wenn es darum geht, den Spannungsabfall zu begrenzen und Energieeffizienz zu gewährleisten. Die American Wire Gauge (AWG) ist die gängige Maßeinheit zur Charakterisierung der Drahtdicke. Beispielsweise verwenden allgemein genutzte PV-Systeme, die mit weniger als 30 Ampere funktionieren, normalerweise einen 10 AWG-Drahtstandard. Es ist notwendig, Berechnungen des Komponentenabstands, des Stroms und der Systemspannung einzubeziehen, um Überhitzungs- oder Energieverlustkomponenten zu bestimmen. In dicken Systemen können dickere Drähte erforderlich sein.

Eine ordnungsgemäße UV-beständige Isolierung ist unerlässlich

PV-Leitungen müssen für den Außenbereich geeignet sein und eine Isolierung aufweisen, die UV-beständig, feuchtigkeits- und temperaturbeständig ist, um eine längere Haltbarkeit zu gewährleisten. Vernetztes Polyethylen (XLPE) wird häufig verwendet, da es über einen langen Zeitraum bei direkter Sonneneinstrahlung und rauen Bedingungen ausreichende Beständigkeit bietet.

Sorgen Sie für eine ordnungsgemäße Leiterisolierung und verwenden Sie Klemmen zur Kabelführung

Es ist wichtig, PV-Kabel durch Leitungen zu führen, um sie vor physischen Schäden zu schützen und sie vor Nagetieren oder extremen Temperaturen zu bewahren. Die Verwendung von UV-beständigen Kabelklemmen ermöglicht es den Kabeln, sich auszudehnen und zusammenzuziehen, ohne dass die Gefahr besteht, dass sie überdehnt werden und mit der Zeit verschleißen, weil sie zu fest an den Leitern befestigt sind.

Stellen Sie die Einhaltung der erforderlichen Vorschriften sicher

Halten Sie sich immer an die Elektrovorschriften eines bestimmten Ortes, wie z. B. die NEC-Vorschriften in den USA, sofern zutreffend. In Teil 690 des NEC wird angegeben, dass es Spezifikationen, Anforderungen, Schutzbestimmungen und Arten von zulässigen PV-Systemen gibt.

Beseitigen Sie jeden Spannungsabfall durch ein geeignetes Layout

Bei der Gestaltung des Systemlayouts sollte das Ziel darin bestehen, den Spannungsverlust durch Minimierung der gesamten Kabellänge zu verringern, da sich Spannungsverlust normalerweise nachteilig auf die Leistung des Systems auswirkt. Eine zusätzliche Kabellänge von 100 Fuß würde zu einem Spannungsabfall im Bereich von 3-5 % führen. Eine Optimierung des Layoutdesigns wird daher die Energieleistung des Systems erheblich verbessern.

Investieren Sie in hochwertige Steckverbinder und straffen Sie die Verbindungen strategisch

Verwenden Sie beispielsweise MC4-Stecker, wenn möglich, da diese leicht beschädigt und wieder angeschlossen werden können. Überprüfen Sie bei Standard-Solar-PV-Kabeln jedoch immer, ob sie richtig angeschlossen und für eine ähnliche Spannung und Stromstärke ausgelegt sind. Die Verwendung hochwertiger Stecker trägt dazu bei, den Energieverlust durch Lichtbögen auf ein Minimum zu reduzieren und gleichzeitig die größtmögliche Sicherheit der Verbindung zu gewährleisten.

Geplante Untersuchungen und Tests

Überprüfen Sie die Verkabelung bei der Installation und führen Sie regelmäßige Wartungsarbeiten durch, um Schäden oder Abnutzungen festzustellen. Verwenden Sie beim Versand des Systems ein Multimeter zur Durchgangsprüfung und stellen Sie sicher, dass eine ausreichende Erdung gewährleistet ist. Alle defekten oder abgenutzten Kabel müssen schnell ausgetauscht werden, um weitere Probleme zu vermeiden.

Durch die Einhaltung der angegebenen Grundverfahren können Installateure von Photovoltaikanlagen die Lebensdauer, Sicherheit und Qualität der Systeme deutlich verlängern und sicherstellen, dass das System unter verschiedenen Umgebungsbedingungen mit maximaler Effizienz arbeiten kann.

Sicherstellung der richtigen Verbindungen für optimale Effizienz

Die Wirksamkeit und Langlebigkeit von Photovoltaikanlagen hängen in hohem Maße von den Anschlüssen ab. Daher ist es wichtig, dass diese ordnungsgemäß gewartet und installiert werden. Wenn die Anschlüsse nicht überprüft werden, können sie sich mit der Zeit lösen oder korrodieren, was wiederum zu erhöhtem Widerstand und Überhitzung führen und sogar Brandgefahr darstellen kann. Das National Renewable Energy Laboratory weist darauf hin, dass Photovoltaikanlagen ihre Effizienz um bis zu 5 Prozent verlieren können, wenn die Anschlüsse einer Photovoltaikanlage schlecht gewartet werden. Daher ist es notwendig, regelmäßig gründliche Inspektionen durchzuführen.

Darüber hinaus können diese Probleme vermieden werden, indem alle elektrischen Verbindungen bei der Installation und bei der regelmäßigen Wartung überprüft werden. Verwenden Sie bei der Installation elektrischer Komponenten Werkzeuge mit Drehmomentkontrolle, um die Anschlüsse auf die vom Hersteller angegebenen Werte zu sichern. Es ist auch wichtig sicherzustellen, dass die Komponenten nicht zu fest angezogen werden, was zu Schäden führen würde, und nicht zu fest angezogen werden, was zu schlechtem Kontakt führen würde. Darüber hinaus erhöht die Verwendung hochwertiger Anschlüsse und Kabel die Zuverlässigkeit, da sie Umwelteinflüssen wie UV-Licht und schwankenden Temperaturen standhalten können.

Darüber hinaus wird empfohlen, regelmäßig Wärmebildprüfungen durchzuführen, um mögliche Problemverbindungen zu finden. Frühere Aufzeichnungen zeigen, dass bei routinemäßigen Überprüfungen mit Infrarotüberwachung Verbindungsprobleme um 30 % reduziert werden. Die Verwendung eines ordnungsgemäßen Kabelmanagements und das Abdichten aller Verbindungen trägt dazu bei, das Eindringen von Feuchtigkeit zu verringern und so die Effizienz und Sicherheit von Photovoltaiksystemen zu gewährleisten.

Sicherheitsaspekte beim Umgang mit Photovoltaikkabeln

Um meine Sicherheit bei der Arbeit mit Photovoltaikkabeln zu erhöhen, trage ich als Teil meiner Schutzausrüstung (PSA) isolierte Handschuhe sowie eine Schutzbrille. Außerdem stelle ich sicher, dass die Kabel stromlos sind, da dies die Wahrscheinlichkeit eines elektrischen Fehlers während der Arbeit verringert. Außerdem achte ich darauf, scharfe Kanten und Biegeradien zu vermeiden, um die Kabelisolierung nicht zu beschädigen. Um Rutschgefahr und feuchtigkeitsbedingte elektrische Gefahren zu vermeiden, ist es von grundlegender Bedeutung, die Arbeitsumgebung trocken und sauber zu halten. All diese Maßnahmen helfen mir, die Arbeit schnell und legal zu erledigen.

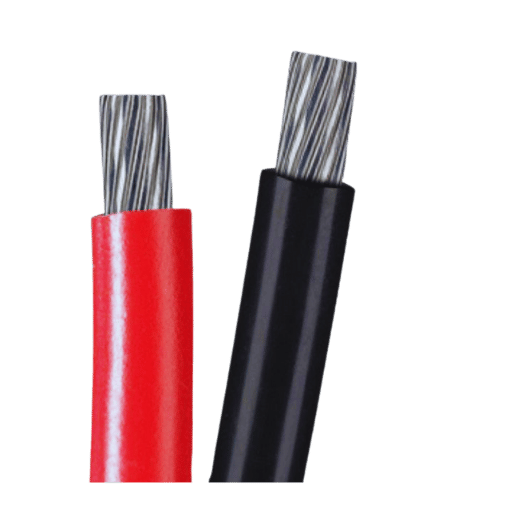

Welche Vorteile bietet die Verwendung hochwertiger Photovoltaikkabel?

Verbesserte Haltbarkeit und Langlebigkeit von Solaranlagen

PV-Kabel sind, wenn sie nach den höchsten Standards gefertigt werden, speziell dafür ausgelegt, widrigen klimatischen Bedingungen standzuhalten und so die Lebensdauer der gesamten Solaranlage zu verlängern. Die Kabel widerstehen einer längeren Einwirkung einer Reihe von äußeren Faktoren wie extremen Temperaturen, ultravioletter (UV-)Strahlung und Feuchtigkeit, wodurch eine jahrelange Leistung rund um die Uhr gewährleistet wird. Ein Beispiel hierfür wäre eine große Anzahl von PV-Kabeln, die den von TÜV und UL festgelegten Regelsätzen entsprechen, wodurch diese Kabel sowohl der Zeit als auch Stößen standhalten und jede Möglichkeit von Rissen ausgeschlossen ist.

Vernetztes Polyethylen (XLPE) und Ethylen-Propylen-Kautschuk (EPR) sind hervorragende Materialien, die eine unschätzbare Schutzisolierung bieten und gleichzeitig temperaturbeständig sind. Sie haben die Fähigkeit, in einem weiten Temperaturbereich (-40 °F – 194 °F bzw. -40 °C – 90 °C) reibungslos zu funktionieren und zu arbeiten. Zahlreiche Studien haben die zahlreichen Vorteile belegt, die sich aus der Verwendung zertifizierter Kabel hoher Qualität ergeben, wie die geringere Anzahl von Wartungsausfällen und Kosten, die zu einer unterbrechungsfreien Energieerzeugung führen. In Kombination mit ordnungsgemäß gebauten Solarsystemen mit einer Lebensdauer von 25 Jahren garantieren diese Kabel Haltbarkeit und eine längere Lebensdauer.

Verbesserte Leistung bei extremen Wetterbedingungen

Kabel, die bei der Herstellung von PV-Technologie verwendet werden, werden auf ihre Effizienz und Haltbarkeit auch unter extremen Wetterbedingungen getestet. Diese Kabel sind so konzipiert, dass sie großen Temperaturschwankungen standhalten. Beispielsweise behalten Kabel mit EPR- oder XLPE-Isolierung ihre Eigenschaften sogar bei Temperaturen von bis zu -40 Grad Celsius. Solche Temperaturen und extreme Hitze können den Kabeln nichts anhaben. Darüber hinaus ermöglichen solche thermischen Eigenschaften eine reibungslose Energieübertragung.

Während der Schutz gegen intensive UV- und Ozonzersetzung ideal für die Installation von Photovoltaikanlagen in Wüstengebieten zu sein scheint, ermöglicht der zusätzliche Schutz eine viel langsamere Zersetzung der Photovoltaikanlagen. Es wurde beobachtet, dass Photovoltaikkabel in unterentwickelten Gebieten über 20 % mehr Leistung erbringen als nicht zertifizierte Kabel, die 25 Jahre lang verwendet wurden. Positiv ist anzumerken, dass diese Premiumkabel die Bildung von Eis verhindern und auch das Eindringen von Wasser verhindern, was sie wiederum vor rauem Klima schützt. Insgesamt sind diese Kabel in Bezug auf Energieeffizienz und Schutz vor äußeren Einflüssen wirksam.

Einhaltung der NEC- und UL-Normen

Die Verwendung von Klemmen und Verbindern ist von Bedeutung, wenn man bedenkt, dass die Sicherheit und der Betrieb der PV-Systeme den Anforderungen des National Electrical Code und der Underwriters Laboratories entsprechen. Verbinder und Klemmen sollten auf der Grundlage des Kabeltyps und der Kabelgröße ausgewählt werden, was wiederum dazu beiträgt, die Verbindungen zuverlässig zu machen. Eine weitere Anforderung ist das korrekte Abisolieren der Drähte beim Löten, da dies die Wahrscheinlichkeit von Kontaktfehlern sowie anderen Gefahren wie Kurzschlüssen verringert. Um das Risiko unbeabsichtigter Kurzschlüsse zu verringern, trägt die Verwendung isolierter Crimp-Klemmen nicht nur zur Verbesserung der elektrischen Leitfähigkeit bei, sondern erhöht auch das Schutzniveau erheblich.

Auch zum Anziehen der Schrauben innerhalb der Baugruppe muss die optimale Kraft eingesetzt werden. Bei zu viel Kraft wird die Crimpverbindung beschädigt, bei zu geringer Kraft entstehen lose Verbindungen, die schließlich zu Lichtbogenbildung oder Überhitzung führen können. Bis zu einem gewissen Grad ist der Widerstand einer richtig eingestellten Schraube gut, aber zu viel Belastung wirkt sich negativ auf die Komponenten aus. Wickelmaschinen sind nur eines der vielen automatisierten Geräte, die das Abisolieren und Crimpen von Drähten revolutioniert und so die Qualität der Drähte verbessert haben.

Hochwertige Lötverbindungen und Schrumpfschläuche müssen abgedichtet werden, wenn man höchste Festigkeit und mechanischen Schutz erreichen möchte. Insbesondere wasserfeste Schrumpfschläuche halten Feuchtigkeit fern und sorgen für Schwingungsisolierung, wodurch die Lebensdauer der Verbindungen verlängert wird. Vergoldete oder verzinnte Steckverbinder sind am besten für Verbindungen in rauen Umgebungen und bei extremen Temperaturen zu empfehlen, da sie besser vor Korrosion und thermischen Schäden schützen.

Alle diese Anforderungen sollten in Kombination mit modernen Werkzeugen und bewährten Materialien eine sinnvolle Lösung des Problems ergeben: Sie sollte die Zuverlässigkeit und langfristige Leistungsfähigkeit elektrischer Anschlüsse und Verbindungen sicherstellen.

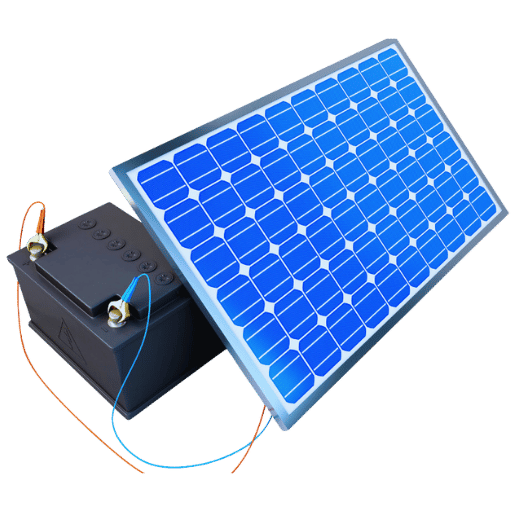

Wie können Sie Probleme mit Photovoltaikkabeln warten und beheben?

Tipps zur regelmäßigen Inspektion und Wartung

1. Sichtprüfung: Untersuchen Sie die Kabel auf Anzeichen von Schäden wie Risse, Schnitte oder Farbveränderungen. Achten Sie auch auf lose oder freiliegende Drähte.
2. Verbindungsintegrität: Überprüfen Sie, ob alle Anschlüsse fest sitzen und frei von Rost oder Korrosion sind. Befestigen Sie lose oder verschlissene Verbindungen erneut.
3. Sauberkeit: Reinigen Sie den Bereich um Kabel und Anschlüsse, damit Schmutz, Rückstände oder Ablagerungen den Betrieb nicht beeinträchtigen.
4. Thermische Prüfung: Achten Sie während der Durchführung der Vorgänge auf überhitzte Kabel, da dies auf defekte Teile und Überlastung hinweist.
5. Schutzmaßnahmen: Achten Sie darauf, dass alle Kabel sicher am Gerät verlegt sind und keine Knicke oder mechanische Beanspruchung aufweisen. Verwenden Sie außerdem UV-beständige Materialien, wenn die Kabel dem Sonnenlicht ausgesetzt sind.

Durch rechtzeitiges Durchführen dieser Maßnahmen reduzieren Sie Ausfälle und tragen zum Betrieb Ihrer Photovoltaikanlage bei.

Erkennen und Beheben typischer Probleme mit PV-Kabeln

Es ist wichtig, regelmäßig Wartungsarbeiten am System durchzuführen, um die folgenden Kernprobleme zu beheben. Diese Kernprobleme müssen relativ zeitnah behandelt werden. Andernfalls können sie sich im Laufe der Zeit anhäufen und das System langfristig beschädigen:

Problem: Korrodierte Verbindungen

Korrodierte Anschlüsse müssen sorgfältig ausgetauscht werden, damit durch den Austausch eine ordnungsgemäße Verbindung über diese Kabel sichergestellt wird. Um Korrosion vorzubeugen, müssen die Verbindungspunkte regelmäßig überprüft werden.

Problem: Gebrochene oder beschädigte Isolierung

Um Kurzschlüsse und Sicherheitsrisiken zu vermeiden, müssen gerissene Drähte oder Drähte mit freiliegenden Leitern entsprechend ausgetauscht werden. Alle Drähte, die ausgetauscht werden, müssen den standardisierten Isolierungsvorschriften für den Außenbereich entsprechen.

Problem: Lose oder falsche Verbindungen

Eine positive Kraftverteilung ist beim Festziehen aller Verbindungen wichtig, und alle Komponenten müssen ständig auf Kompatibilität überprüft werden, um Kontinuitätsprobleme zu vermeiden. Alle bewerteten Werkzeuge sollten aus Effizienzgründen richtig installiert und eingestellt werden.

Problem: Überhitzung der Kabel

Ein übermäßiger Stromüberlauf sollte niemals toleriert werden, da er zur Überhitzung der Kabel führt. Übermäßige Beanspruchung ist eine der vielen Ursachen. Wenn es aus diesen Gründen zu einer Überhitzung kommt, kann das Problem wahrscheinlich durch eine Umverlegung der Kabel zur Verbesserung der Belüftung behoben werden.

Problem: UV-Schädigung freiliegender Kabel

Dehnen Sie die Kabel so, dass weitere Abnutzungserscheinungen erkennbar sind, und ersetzen Sie sie umgehend durch UV-beständige Kabel, da die Steckverbinder durch die Sonneneinstrahlung mit der Zeit Schaden nehmen können.

Dieser Ansatz stellt die langfristige Leistung des Systems sicher, da alle Probleme regelmäßig oder beim geringsten Hinweis auf ihr Auftreten behoben werden.

Wann müssen Photovoltaikkabel ausgetauscht werden?

Photovoltaikkabel müssen ausgetauscht werden, wenn Folgendes festgestellt wird:

• Risse, Spalten oder eine Isolierung, die durch Alterung, UV-Strahlung oder andere Umweltfaktoren beschädigt ist.
• Legen Sie Kabelenden oder Anschlüsse frei, die korrodiert oder oxidiert sind. Diese könnten die Leitfähigkeit beeinträchtigen.
• Verfärbungen oder Schmelzen der Isolierung deuten auf eine Überhitzung hin, die wiederum auf einen elektrischen Fehler hinweisen kann.
• Schlechte Leistung oder unerklärliche Energieverluste, regelmäßige Unterbrechungen in der Verkabelung.

Deshalb sind regelmäßige Kontrollen und Tests notwendig, um Fehler schneller zu finden. Durch den Austausch beschädigter Kabel wird die Sicherheit verbessert und die Systemeffizienz sowie die Lebensdauer der Kabel erhöht.

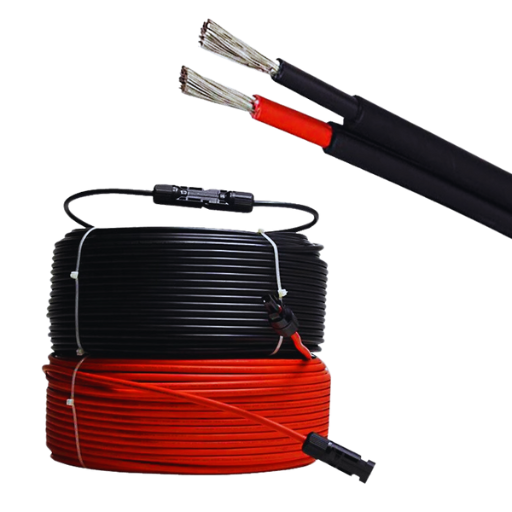

Häufig gestellte Fragen (FAQs)

F: Aus welchen Komponenten besteht ein Solarkabel und warum ist es für Photovoltaikanlagen unverzichtbar?

A: Ein Solarkabel hat mehrere Namen, darunter PV-Leitung, PV-Kabel und am häufigsten Solarkabel. Es ist ein wichtiger Bestandteil einer Photovoltaikanlage, der über die Rückseitenfolie und das Modul hinausgeht, da es sicherstellt, dass der Strom von den Solarmodulen zu den Wechselrichtern effizient übertragen wird. Dies ist möglich, weil das Solarkabel so konstruiert ist, dass es witterungsbeständig, temperaturbeständig und UV-beständig ist. Das 2000-V-PV-Kabel ist eine noch bessere Option für größere und kompliziertere Installationen in Solarprojekten, da seine Spannungskapazität relativ hoch ist.

F: Was sind die Hauptmerkmale eines 2000-V-PV-Kabels?

A: Ein Solarkabel ist idealerweise mit vernetztem Polyethylen (XLPE) isoliert und ist bekanntermaßen temperaturbeständig. Die Isolierung macht das 2000-Volt-PV-Kabel vielseitig einsetzbar, sodass es in feuchten und trockenen Bereichen verwendet werden kann. Außerdem ist es als direkt vergrabenes Kabel zur Sonnenlichtabschirmung geeignet. In den Kurzanleitungen heißt es, dass dieses XLPE-Kabel in zahlreichen Größen erhältlich ist, die eine Einstufung mit zehn und acht amerikanischen Drahtstärken (AWG) ermöglichen. UL steht für Underwriters Laboratories, bei denen dieser Plattentyp gelistet ist, wodurch Zuverlässigkeit und Sicherheit für die meisten Installationen gewährleistet sind.

F: Wie trägt die Isolierung von PV-Kabeln zu deren Leistung bei?

A: Ein entscheidender Faktor für die Leistung von Solarkabeln und anderen ähnlichen Systemen ist die Isolierung, besser bekannt als vernetztes Polyethylen. Die Auswahl der richtigen Isolierung zeigt, wie gut das Kabel Feuchtigkeit, UV-Strahlung und extremen Temperaturen standhält. Da die Isolierung eine Stärke von 2000 Volt hat, kann man davon ausgehen, dass sie einer Reihe von Umweltbedingungen standhält.

F: Ist es möglich, 2000-V-PV für Direct-Burial-Anwendungen zu verwenden?

A: Ja, die meisten 2000-V-PV-Kabel sind für die direkte Erdverlegung ausgelegt. Das bedeutet, dass die Kabel eine dicke Ummantelung haben und ausreichend isoliert sind, um sie ohne zusätzliche Leitungen in der Erde verlegen zu können. Bevor Sie das Kabel jedoch unter die Erde verlegen, sollten Sie immer die Anweisungen des Herstellers sowie die elektrischen Vorschriften in der Region beachten.

F: Welche Zertifizierungen sind bei der Auswahl des besten PV-Kabels erforderlich?

A: Einige Zertifizierungen, die für die Gewährleistung der besten PV-Kabel wichtig sind, beziehen sich auf die Konformität mit UL, RHW-2, USE-2 und ASTM. Diese sind wichtig, damit der Benutzer wissen kann, ob das Kabel wahrscheinlich für Solar-Photovoltaikgeräte geeignet ist, da Sicherheits- und Leistungskriterien ohne diese nicht erfüllt werden.

F: Welche Beziehung besteht zwischen der Wirksamkeit des PT-Kabels und dem verwendeten Kupferleiter?

A: Durch die Verwendung von Kupfer, das eine äußerst zuverlässige Option zur Stromleitung und Korrosionsvermeidung darstellt, wird der Stromverlust verringert und damit die Effizienz des Solarsystems gesteigert. Dies deutet darauf hin, dass die Verwendung von Kupfer Stromverluste verringert und es den Solarmodulen ermöglicht, Strom effizient in das restliche System zu übertragen, was die Wirksamkeit und Zuverlässigkeit Ihres Solarsystems erhöht. A: PV-Leitungen verwenden im Allgemeinen einzelne oder mehrlagige Kupferlitzen, wie in der Frage angegeben; die Ingenieure verwenden Kupfer, da es eine äußerst zuverlässige Option zur Stromleitung ist und Korrosion verhindert.

F: Welche Faktoren sollten Ingenieure bei der Auswahl von PV-Kabeln für Solarprojekte berücksichtigen?

A: Bei der Auswahl von PV-Kabeln für Solarprojekte sollten Ingenieure die Strombelastbarkeit, Nennspannung, Isolationsart, Temperaturbeständigkeit und Feuchtigkeitsbeständigkeit sowie die einzuhaltenden örtlichen Elektrovorschriften berücksichtigen. Darüber hinaus sollten die Ingenieure die spezifischen Umgebungsbedingungen des Standorts, die erforderliche Leistung und alle anstehenden möglichen Erweiterungen berücksichtigen.

Referenzquellen

1. Umweltfreundliche Galvanisierungslösungen mit praktischen Funktionen zur Verzinnung von Kupferleitern von Solarkabeln.

• Autoren: Aleksander Olędzki, Tadeusz Knych, M. Zasadzińska
• Veröffentlicht in: Journal of Casting & Materials Engineering, 2023

Die wichtigsten Ergebnisse:

• In der Studie wurden Elektrolyte mit Komplexbildnern auf Methansulfonatbasis eingesetzt, um die Beschichtung von Kupferdrähten, einem wesentlichen Bestandteil von Photovoltaikkabeln, zu ermöglichen.
• Das hier vorgestellte Umweltschutzverfahren weist eine hohe Qualität der Zinnbeschichtung auf, die für die Langlebigkeit und Wirksamkeit von Photovoltaikkabeln erforderlich ist.

Methodik:

• Es wurden zahlreiche Studien durchgeführt, in denen das Fluoroborat-Galvanikbad mit dem neu entwickelten Methansulfonat-Galvanikbad verglichen wurde (Olędzki et al., 2023).

2. Thermisch-mechanische beschleunigte Alterungstests von Photovoltaikkabeln mit XLPO-Isolation: Inverses Alterungsverhalten

• Autoren: Ramy SA Afia, E. Mustafa, ZA Tamus
• Quelle: 2021 IEEE 4. Internationale Konferenz und Workshop Óbuda zur Elektroenergietechnik (CANDO-EPE), 2021

Hauptpunkte:

• Diese Arbeit untersucht die Alterungseigenschaften von Photovoltaikkabeln mit vernetzter Polyolefin-Isolierung (XLPO) unter thermischen und mechanischen Bedingungen.
• Die Erkenntnisse zeigen, dass unter bestimmten Parametern eine Wiederherstellung der Isolationsintegrität trotz linearer Alterungsreaktion möglich ist.

Methodik:

• Kabelproben wurden zu unterschiedlichen Zeitpunkten kombinierten thermischen und mechanischen Belastungen ausgesetzt und ihre Isolationsintegrität wurde mittels dielektrischer Spektroskopie und Härtemessungen bewertet (Afia et al., 2021, S. 31–36).

3. Bewertung der elektrischen und mechanischen Leistung von mit vernetztem Polyolefin isolierten Photovoltaikdrähten unter kombinierten beschleunigten Alterungsbedingungen: Ein Ansatz zur Zustandsüberwachung.

• Forscher: Ramy SA Afia, E. Mustafa, ZA Tamus
• Zeitschrift: Energy Reports, 2021

Wichtige Erkenntnisse:

• Diese Analyse bietet eine umfassende Bewertung des Zustands der Photovoltaikleitungen unter elektrischen Belastungsbedingungen.
• Die Ergebnisse legen den Einsatz verschiedener Maßnahmen zur Überwachung elektrischer und mechanischer Eigenschaften nahe, um die Lebensdauer und Haltbarkeit der Paneele von Photovoltaiksystemen abzuschätzen.

Methodendetails:

• Die Moderatoren nutzten mehrere zerstörungsfreie Prüfmethoden, um die Leistung der Drahtleiter unter künstlich erzeugten Alterungsbedingungen zu beurteilen (Afia et al., 2021).
