Stahldraht-Panzerkabel verstehen: Der ultimative Leitfaden für gepanzerte Energielösungen

Das Steel Wire Armored (SWA)-Kabel dient als einer der wesentlichen Bestandteile der modernen Stromverteilung und elektrischen Infrastruktur. SWA-Kabel ist für seine konkurrenzlose Zähigkeit bekannt. Es hält dem Einsatz im Industrie- und Tiefbau stand, weil es raue Wetterbedingungen, körperliche Belastungen und schwere Stöße ertragen kann. Aber was ist Steel Wire Armored-Kabel und warum ist es für eine sichere Stromübertragung so wichtig? In diesem Leitfaden werden die Zusammensetzung und Verwendung von SWA-Kabeln besprochen und ihre Vorteile gegenüber anderen Kabeltypen hervorgehoben. Es spielt keine Rolle, ob Sie Elektroingenieur, Bauunternehmer oder einfach nur neugierig auf leistungsstarke Systeme sind; Dieser Artikel liefert Ihnen wertvolle Informationen, die erklären, warum SWA-Kabel als Rückgrat von gepanzerten Stromsystemen gelten.

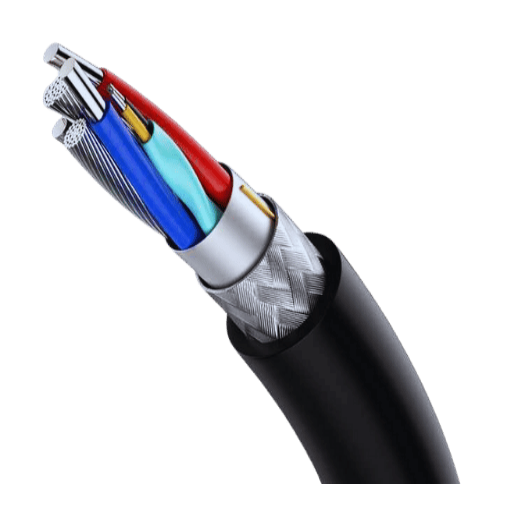

Was ist ein Stahldraht-Panzerkabel und wie wird es in elektrischen Systemen verwendet?

SWA- oder Stahldraht-Panzerkabel sind eine spezielle Art von Elektrokabeln, die für die Hochleistungsübertragung verwendet werden und außergewöhnlichen mechanischen Schutz bieten. Zu den Bauelementen gehören isolierte Kernleiter, innere und äußere Schutzhüllen sowie eine dazwischenliegende Stahldraht-armierte Hülle, die Festigkeit und Schutz bietet. Die Stahldrahtpanzerung ermöglicht die Verwendung des Kabels unter äußerer Belastung; Daher ist es ideal für unterirdische, raue Industrieumgebungen oder Orte, an denen mechanische Auswirkungen auftreten. Zu den häufigen Anwendungen von SWA-Kabeln gehören Stromverteilung und andere Außenprojekte, bei denen ein Bedarf an Sicherheit und Haltbarkeit besteht.

Definition und Zweck von Stahldraht-Panzerkabeln

Stahldraht-Panzerkabel (SWA) sind spezielle mechanische und elektrische Stromleitungen, die so gebaut sind, dass sie rauen Umgebungsbedingungen standhalten. Ihre Konstruktion umfasst zahlreiche Schutzschichten aus leitfähigen Materialien und Stahldrahtpanzerung, die den Feuchtigkeits- und Chemikalienschutz sowie physikalische Stöße und Belastungen unterstützt Aktuelle Marktforschungen zeigen, dass diese Kabel spielen eine wesentliche Rolle In der Bau-, Energie- und Telekommunikationsindustrie, die eine stetige und sichere Stromverteilung erfordert. Darüber hinaus sind SWA-Kabel sowohl für Untertage- als auch für Überkopfinstallationen wettbewerbsfähig anpassbar und gewährleisten eine wartungsarme Haltbarkeit unter extremer mechanischer Belastung und rauen Umgebungsbedingungen.

Häufige Anwendungen in der Stromverteilung

Beispiele hierfür sind Systembetrieb, Sanierung beschädigter Systeme, Industrieaktivitäten und Werkstätten, Veranstaltungsbetrieb, Wohn-, Gewerbe- und Elektrifizierung ländlicher Gebiete.

Kernpunkt	Details
Industriell	Werkzeuge, Maschinen
Katastrophe	Notstrom
Veranstaltungen	Beleuchtung, Ausrüstung
Wohn	Haushaltsgeräte
Gewerbe	Geschäftsanforderungen
Ländlich	Abgelegene Gebiete
Komponenten	Transformatoren, Linien
Schutz	Leistungsschalter
Spannung	Regulatoren, Steuerung
Lieferung	Umspannwerke, Tropfen

Vorteile der Verwendung von SWA-Kabeln in unterirdischen Systemen

• Haltbarkeit: Die Umweltanpassungsfähigkeit von SWA-Kabeln (Steel Wire Armored) macht sie außergewöhnlich widerstandsfähig für die Installation unter Tage.
• Mechanischer Schutz: Die Stahldrahtpanzerung ist ein einzigartiges Merkmal, das das Kabel mechanisch vor physischen Schäden schützt, die durch äußere Kräfte wie Grabung oder schwere Maschinen entstehen.
• Korrosionsbeständigkeit: Die im SWA verwendeten Materialien Kabel sind so konzipiert, dass sie Widerstand leisten Korrosion, wodurch sie für Böden geeignet sind, die feucht oder chemisch aggressiv sind.
• Hohe Tragfähigkeit: Diese Kabel eignen sich für die industrielle und kommerzielle Stromverteilung, da sie Hochspannungs- und Strombelastungen standhalten können.
• Feuerbeständigkeit: Der Einsatz von SWA-Kabeln kann die Sicherheit bei kritischen Anwendungen erhöhen, die Brandgefahren ausgesetzt sind, da sie die feuerbeständigen Eigenschaften eines Systems verbessern.
• Einfache Installation: SWA-Kabel sind zwar mechanisch robust, verfügen jedoch über eine flexible Struktur, die ihre Installation in unterirdischen Systemen erleichtert und dadurch den Installations- und Arbeitsaufwand senkt.
• Sicherheit: Mit der Kombination der Stahlpanzerung und zusätzlicher Schutzschichten geht eine verbesserte elektrische Abschirmung einher, die die Wahrscheinlichkeit von Kurzschlüssen verringert und so die Systemsicherheit verbessert.

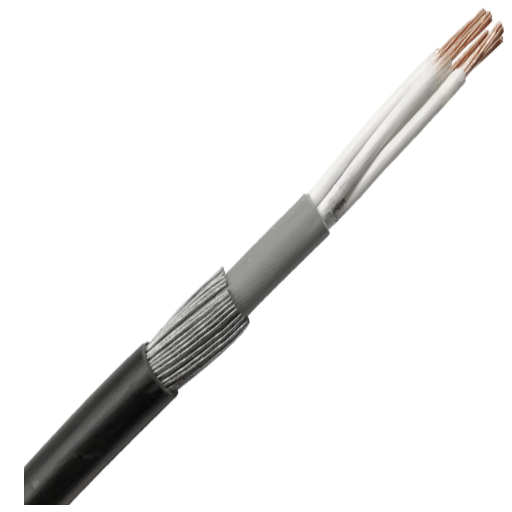

Wie funktioniert der mechanische Schutz in SWA-Panzerkabeln?

Die Rolle der Rüstung bei der Gewährleistung der Haltbarkeit

Bei SWA-markierten Kabeln dient die Stahldrahtpanzerung als Schutzhülle, die vor Druckkräften, Stößen und anderen Formen äußerer mechanischer Beanspruchung schützt. Die äußere Schutzschicht reduziert die Wahrscheinlichkeit einer Verformung oder eines Bruchs des Kabels auf ein Minimum und erhält so die Integrität und Funktionalität der elektrischen Leiter. Darüber hinaus verbessert die Panzerung durch den Schutz der Komponenten vor Beschädigungen die Zuverlässigkeit des Kabels und verlängert seine Lebensdauer unter harten Betriebsbedingungen.

Vergleich mit anderen Arten gepanzerter Kabel

Während einige Kabel wie STA, AWA und geflochtene Kabel eine begrenzte, zweckgesteuerte Schutzabdeckung bieten, bieten SWA-Kabel eine robuste physische Belastungsabwehr durch Stahldrahtpanzerung.

Typ	Rüstung	Material	Verwenden	Stärke	Flexibilität	Kosten
SWA	Stahldraht	Stahl	Schwerlast, unter Tage	Hoch	Niedrig	Hoch
STA	Stahlband	Stahl	Faseroptik, vergraben	Mäßig	Mäßig	Mäßig
AWA	Aluminium	Aluminium	Einkernige Wechselstromsysteme	Mäßig	Hoch	Mäßig
Geflochten	Drahtgeflecht	Kupfer	Signalabschirmung	Niedrig	Hoch	Hoch

Einschlag von verzinktem Stahldraht in gepanzerten Stromkabeln

Verzinkte Stahldrähte (GSW) sind von entscheidender Bedeutung für die Stärkung der strukturellen Wirksamkeit und Leistung gepanzerter Stromkabel. Die Korrosionsbeständigkeit und Zugfestigkeit von GSW sind entscheidend für den Umgang mit Kabeln, die unter rauen Bedingungen wie unter Tage, in Industriegebieten oder unter Wasser platziert werden. Der Verzinkungsprozess, bei dem eine Zinkbeschichtung erfolgt, schützt den verzinkten Stahldraht vor Feuchtigkeit und chemischer Belastung und erhöht so die Betriebslebensdauer des Kabels.

Darüber hinaus zeigt GSW eine verbesserte Leistung beim Schutz der elektrischen Leiter des Kabels vor heftigen äußeren Kräften und Stößen. Jüngste Studien in der Branche zeigen, dass gepanzerte Kabel mit verzinktem Stahldraht den Wartungsaufwand in rauen Umgebungen aufgrund einer geringeren Häufigkeit von Reparaturen und Austauschvorgängen aufgrund geringerer Abnutzung um 30% reduziert haben Insgesamt stärkt GSW die Konstruktion und moderne Konstruktion gepanzerter Kabel und verbessert so deren Widerstandsfähigkeit, Zuverlässigkeit und kostengünstige Wartung im Laufe der Zeit.

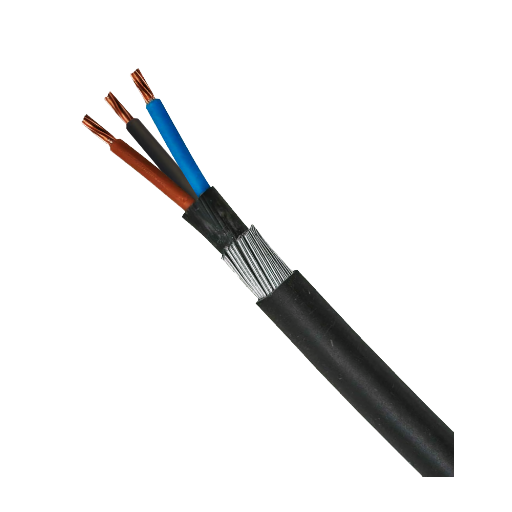

Was sind die Schlüsselkomponenten eines 3-Kern-SWA-Kabels?

Verständnis der Kernkabelstruktur

Eine Kernkabelstruktur umfasst im Allgemeinen ein Mittelleiterkabel zur Energieübertragung, einen Isolator, Schutzabdeckungen und eine Außenhülle.

Die Bedeutung von Isolier- und Leitermaterial

Um den Fluss elektrischer Energie zu steuern, die Sicherheit zu gewährleisten und Unfälle abzuwenden, müssen geeignete Isolator- und Leitermaterialien verwendet werden.

Rolle von LSZH in SWA-Kabeln

Die Einführung von Low Smoke Zero Halogen (LSZH)-Materialien gewinnt in Stahldraht-Panzerkabeln (SWA) aufgrund ihrer primären Sicherheitsvorteile und Umweltschutzfunktionen an Bedeutung. Halogenfreie Kabel werden speziell für die Erzeugung von Halogengasen und vernachlässigbarem Rauch während der Verbrennung hergestellt und sind ein typisches Merkmal für Orte, an denen menschliches Leben und Ausrüstung geschützt werden müssen. Jüngste Studien deuten darauf hin, dass die Implementierung von LSZH in SWA-Kabeln in der Transport-, Rechenzentrums- und sogar Wohnungsbauindustrie zugenommen hat, wo die Einhaltung strenger Brandschutzanforderungen ein Muss ist Darüber hinaus erhöht die LSZH-Ummantelung nicht nur die Lebensdauer und Funktionalität des Kabels, sondern senkt auch langfristig die Wartungskosten und stärkt gleichzeitig die Einhaltung der Rechtsvorschriften zu giftigen Emissionen.

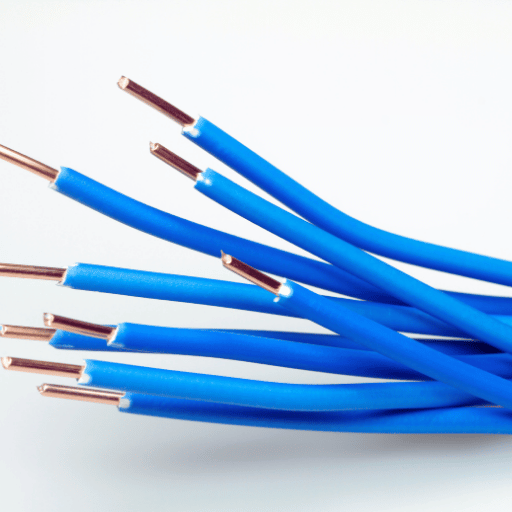

Wie wähle ich die richtige Kabelgröße für Ihren Strombedarf?

Faktoren, die die Auswahl der Kabelgröße beeinflussen

1. Aktuelle Tragfähigkeit – – Entscheidend ist, wie viel Strom ein Kabel ohne Überhitzung transportieren kann, dies ist abhängig vom Querschnitt des Kabels und dem Material, aus dem es hergestellt wurde.
2. Spannung Drop – ab Ein erhöhter Spannungsabfall kann zu einer schlechten Leistung elektrischer Maschinen führen. Der richtige Spannungspegel muss eingehalten werden, um sicherzustellen, dass Geräte und Maschinen effektiv funktionieren.
3. Umweltbedingungen – Dabei handelt es sich um Umgebungstemperatur, Feuchtigkeitseinwirkung oder Chemikalien, die die Leistung des Kabels beeinträchtigen und die Größenentscheidung beeinflussen können.
4. Länge des Kabellaufs – A Verringerung der Spannung führt zu weniger gelieferter Leistung Länger Kabelläufe können erforderlich sein Überdimensioniert werden, um Widerstandsverluste und gewünschte Spannungsausgänge auszugleichen.
5. Art der Ladung – Verschiedene elektrische Lasten, einschließlich Widerstands-, Induktions- oder sogar kapazitiver Lasten, können stark variieren und haben unterschiedliche Anforderungen an Kabel.
6. Montageort – Beeinflusst den Wärmeverlust und die Größe des benötigten Kabels, einschließlich der Luft, der offenen, unterirdischen oder in Leitungen vergrabenen Leitung.
7. Zukünftige Erweiterung – Die Schätzung eines höheren potenziellen Einsatzes hilft bei der Rechtfertigung einer größeren Kabelgröße, um strategische Upgrades zu ermöglichen.
8. Einhaltung von Standards – Im Hinblick auf den sicheren und wirtschaftlichen Betrieb von Kabeln sind internationale und länderspezifische Standards wie IEC und NEC von wesentlicher Bedeutung.

Verwendung eines Kabelrechners für genaue Messungen

Eine ausreichende Stromzufuhr und ein Ladungstransport bei gleichzeitiger Minimierung des Spannungsverlustes sowie die Einhaltung vorgegebener Standards sind grundlegende Überlegungen, um Präzision bei der Kabeldimensionierung zu gewährleisten Der Einsatz eines Kabelrechners garantiert Genauigkeit bei der Messung.

Einhaltung britischer Standards bei der Kabeldimensionierung

Die Einhaltung britischer Standards, insbesondere BS 7671, bei der Kabeldimensionierung garantiert die korrekte Nennstromstärke, den Spannungsabfall und die Sicherheit für Niederspannungskabel mit bis zu 1000 V Wechselstrom.

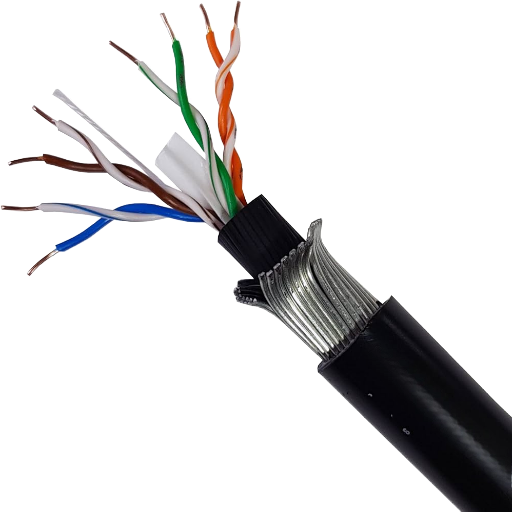

Warum ist SWA-Kabel die bevorzugte Wahl für direkte Bestattungs- und Outdoor-Anwendungen?

Vorteile der direkten Bestattung mit SWA-Panzerkabeln

• Haltbarkeit: SWA-Kabel (Steel Wire Armored) können verschiedenen Formen der groben Behandlung standhalten und weisen dadurch eine außergewöhnliche Haltbarkeit in direkter Verlegung und offenen Umgebungen auf.
• Korrosionsbeständigkeit: Diese Außenhüllen- und Panzerteile fangen Wasser, Chemikalien und andere korrosive Elemente ein, die in den Boden eindringen können, und bieten ihnen so außergewöhnliche Schutzfaktoren.
• Verbesserte Sicherheit: Mit dem mechanischen Schutz, den SWA bietet, ist die Wahrscheinlichkeit einer versehentlichen Beschädigung des Kabels geringer und bietet so eine zuverlässige Leistung unter rauen Umgebungsbedingungen.
• Tragfähigkeit: SWA-Kabel sind aufgrund der Bodenbewegung stark beansprucht und belastet, daher ist ihr Einsatz in Bereichen, in denen Stabilität unerlässlich ist, praktikabler.
• Vielseitigkeit: In Übertragung elektrischer Energie und für den industriellen Einsatz werden diese Kabel in verschiedenen Abmessungen und Formen hergestellt, um den Normen der praktischen Verwendung zu entsprechen.
• Einfache Installation: Die Installation der Kabel ist unkompliziert, da sie nur in Gräben und Leitungen verlegt werden müssen und somit der direkte Vergrabungsschritt weniger kompliziert ist.
• Kosteneffektivität: SWA-Kabel sind bei längeren Installationen kostengünstig, da sie nur minimale Wartung erfordern, was zu geringeren Wartungskosten führt.

Schutz vor Umweltfaktoren

• Feuchtigkeitsbeständigkeit: SWA-Kabel sind mit robusten feuchtigkeitsbeständigen Funktionen ausgestattet, sodass sie für feuchte Umgebungen und sogar feuchte Orte wie unterirdische Installationen geeignet sind.
• UV-Schutz: Die äußere Isolierung von SWA-Kabeln ist vor UV-Strahlung geschützt und wird daher durch längere Sonneneinstrahlung nicht beschädigt.
• Korrosionsbeständigkeit: Die Panzerung der SWA-Kabel aus Stahldraht trägt dazu bei, korrosive Schäden auch in aggressiven, chemisch aktiven Umgebungen und Küstenumgebungen zu verhindern.
• Temperaturtoleranz: Extreme Temperaturen sowie starke Hitze und Kälte beschädigen diese Kabel nicht und machen ihre Funktionalität vielfältig.
• Mechanische Spannungsbeständigkeit: Die robuste Konstruktion der Kabel garantiert eine schützende Stahlbarriere gegen physische Stöße, die für Bereiche mit starkem Fußgängerverkehr oder Gewichtsbelastung entscheidend ist und die Haltbarkeit gewährleistet.
• Feuerverzögerung: Im Falle der Brandeinwirkung bestimmter Arten von SWA-Kabeln minimiert ihre feuerbeständige Konstruktion die damit verbundenen Risiken.
• Schutz vor Schädlingen und Nagetieren: Die Innenverkabelung dieser Kabel kann vor Schäden durch Schädlinge und Nagetiere geschützt werden, die dadurch entstehen, dass die Stahldrahtpanzerung als Abschirmung dient.

Diese Eigenschaften erhöhen die Zuverlässigkeit von SWA-Kabeln unter rauen Umgebungsbedingungen.

Kosteneffizienz der Verwendung gepanzerter Kabel in der Regel

Der Einsatz gepanzerter Kabel spart Kosten, vor allem weil dadurch die Notwendigkeit zusätzlicher Schutzschichten wie Leitungen oder externer Schilde entfällt, deren Installation viel Zeit und Geld erfordert. Darüber hinaus senkt seine Widerstandsfähigkeit gegenüber rauen Bedingungen meiner Meinung nach den Wartungsbedarf und den langfristigen Austausch weiter und steigert so seinen gesamtwirtschaftlichen Wert.

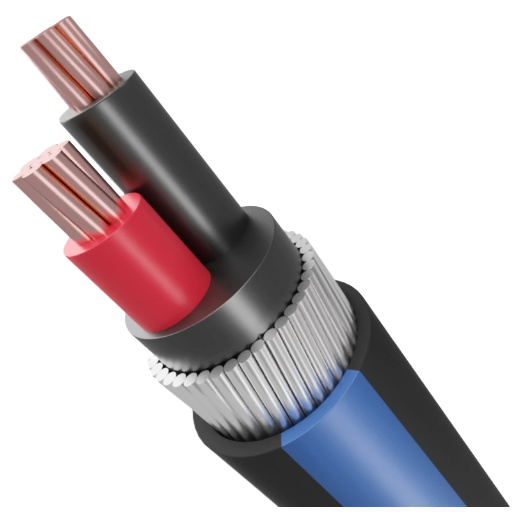

Häufig gestellte Fragen (FAQs)

F: Was versteht man unter einem gepanzerten Stahldrahtkabel?

A: Dies ist ein Kabel, das aus einer Schutzhülle aus Stahldraht besteht, die das Kabel vor mechanischen Schäden schützt Es wird meist bei der Stromverteilung verwendet.

F: Was sind die Gründe für die Einbindung von Stahldrahtpanzerung in die Kabel?

A: Die Stahldrahtpanzerung dient dem Zweck, die inneren Teile des Kabels vor mechanischen Stößen, Belastungen durch die Umgebung, sowie mehreren anderen rauen Bedingungen abzuschirmen, dies gilt sehr gut für Stromverteilungssysteme oder Kanäle.

F: Auf welche Weise unterscheiden sich die Stahldrahtpanzerung und die Aluminiumdrahtpanzerung in ihren Eigenschaften?

A: Aluminiumdrahtpanzerung wäre eine bessere Wahl für Anwendungen, bei denen das Gewicht eine Hauptüberlegung ist, da sie leichter ist als Stahldrahtpanzerung Allerdings bietet Stahldrahtpanzerung einen größeren Schutz, der in Umgebungen mit schwererer Zuglast wünschenswerter ist.

F: Welche einzigartigen Funktionen bieten raucharme, Halogenfreie Kabel?

A: Diese Kabel sind speziell so hergestellt, dass sie nur sehr wenig Rauch und keine Halogengase abgeben, was sie für den Einsatz im öffentlichen Raum sicherer macht, indem sie die Belastung durch giftige Gase während eines Brandes verringern.

F: Welchen Zweck hat die Panzerung in Kabeln?

A: Die Panzerung in Kabeln dient dazu, die Auswirkungen mechanischer Belastungen und Umweltfaktoren auf die elektrischen Innenteile zu verhindern und das System vor möglichen Ausfällen zu schützen.

F: Für welche Anwendungen eignen sich Niederspannungs-Panzerkabel?

A: Niederspannungsgepanzerte Kabel sind für Skelettgerüste und zusätzlichen mechanischen Schutz gedacht, beispielsweise für den rauen Einsatz in Stromverteilungssystemen, Industrien oder Außenumgebungen.

F: Können einadrige Kabel gepanzert werden?

A: Einkernige Kabel können einer Panzerung unterzogen werden, es ist jedoch üblich, aufgrund magnetischer Interferenzprobleme bei Stahldrahtpanzerung Aluminiumdraht anstelle von Stahldraht zur Panzerung zu verwenden.

F: Welche Rolle spielt XLPE in gepanzerten Kabeln?

A: XLPE oder vernetztes Polyethylen bietet Isolierung mit einem hohen Maß an Wärmebeständigkeit, elektrischer Isolierung und Schutz vor Umweltaspekten und übersteht so den Abbau.

F: Welche Vorteile bietet die Verwendung von Stahlband-Panzerkabeln?

A: Stahlband-Panzerkabel sind stark mechanisch geschützt, was sie unterirdisch und industriell zerkleinerungsfest sowie schlagfest macht.

F: Wie unterscheiden sich Multicore-Versionen des Kabels?

A: Multicore-Versionen des Kabels enthalten mehrere Leiter innerhalb einer einzigen isolierten Hülle Dies ermöglicht die Übertragung mehrerer elektrischer Signale oder Stromkreise, was die Installation vereinfacht und Platz spart.
