Kabel in welcher Größe für 100 W Solarpanel: Ultimativer Leitfaden zur korrekten Drahtanzeige

Eine entscheidende, aber minimierbare Überlegung bei der Planung eines Solarstromanlage ist die Wahl der geeigneten Kabelgröße, die sich erheblich auf Effizienz, Sicherheit und Leistung auswirkt Überlegungen bezüglich Drahtlehren werden beim Anschluss eines 100 W-Solarpanels noch wichtiger, da die Wahrscheinlichkeit eines starken Verlustes oder einer Beeinträchtigung der Anwendersicherheit besteht Dieses Dokument soll Ihnen auf jede erdenkliche Weise dabei helfen, die Feinheiten der Drahtdimensionierung für ein hundert Watt Solarpanel zu verstehen Was erlaubt und nicht erlaubt ist und warum ausgearbeitet wird, indem Ampazität, Spannungsabfall, Abstand und Lastanforderungen aufgebrochen werden Ob es Ihr erstes Mal ist, mit Solarenergie in Kontakt zu kommen oder ein bestehendes Setup zu verbessern, dieses Dokument wird die Komplexität sicherlich verringern.

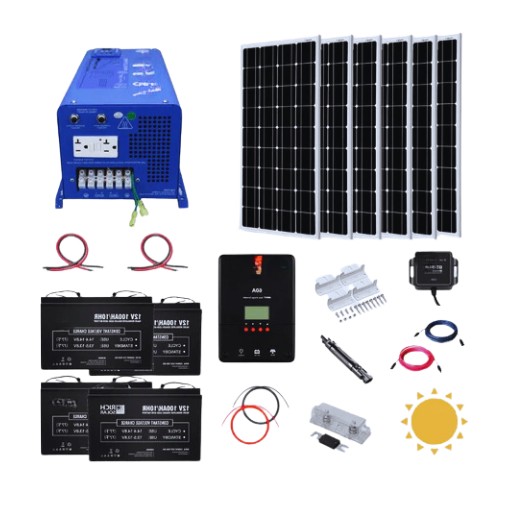

Warum ist die Wahl der richtigen Kabelgröße für ein 100 W Solarpanel wichtig?

Die Auswahl des richtigen Kabelquerschnitts für ein 100 W Solarpanel dient dem wichtigen Zweck, die Effizienz, Sicherheit und Langlebigkeit des Systems zu gewährleisten Die richtige Kabeldimensionierung reduziert die Energieverluste, die sich aus dem Widerstand und Bedenken hinsichtlich konstanter Spannungen ergeben, erheblich und vermeidet Überhitzung, die Schäden verursachen oder Sicherheitsprobleme darstellen kann. Die Verwendung kleinerer Kabel kann zu erheblichen Stromverlusten führen und das System beschädigen, während größere nur dazu dienen, die Kosten ohne Begründung zu erhöhen. Kabel für die vom Panel gelieferten Ströme für die Messleitungen, die den Laderegler oder die Batterie verbinden, sollten ausgewählt werden, und dies wird auch die größte Zuverlässigkeit bieten.

Wie wirkt sich die Drahtgröße auf die Effizienz von Solarpaneelen aus?

Die Größe eines Drahtes kann den Wirkungsgrad eines Solarpanels beeinflussen, da er den Widerstand des Stromkreises bestimmt Ein überdimensionierter Draht erhöht den Widerstand, was zu einem höheren Verlust an Wärmeenergie führt und somit die an das System gelieferte Gesamtleistung verringert Andererseits verringert die Wahl und korrekte Dimensionierung des Drahtes die Widerstände, wodurch sichergestellt wird, dass es effizient genug ist, Energie von den Solarpaneelen auf kompatible Geräte wie den Laderegler, die Batterie oder den Wechselrichter zu übertragen, wenn die Drähte richtig dimensioniert sind, gibt es keine unnötigen Energieverluste bei gleichzeitiger Aufrechterhaltung der Systemzuverlässigkeit und - leistung.

Welche Risiken birgt die Verwendung von unterdimensionierten Kabeln?

Die Verwendung zu unterdimensionierter Kabel hat mehrere entscheidende Auswirkungen, zum Beispiel:

1. Überhitzung – Solche Kabel haben einen höheren elektrischen Widerstand, was sich in der Erzeugung von Wärme niederschlägt, und eine längere Dauer des Wärmestands droht, die Isolierung des Kabels zu beschädigen, was zu einer potenziellen Brandgefahr führt.
2. Spannungsabfälle (zu klein, ein Kabeldurchmesser führt zu erheblichen Spannungsverlusten, die beispielsweise mobile und PST-Solarpanelsysteme betreffen.
3. Systemausfälle – Zu hohe Hitze und schlechtere Off-Spannung in Solarpanel-Drähten können dazu führen, dass Teile gelinde gesagt eine kürzere Lebensdauer haben, was die Zuverlässigkeit des gesamten Systems verringert.
4. Sicherheitsrisiken – Aufgrund beschädigter Kabel oder übermäßig heißer Leitungen steigt die Gefahr von Stromschlägen und Bränden, was natürlich nicht gut für das Eigentum und die Sicherheit ist.

Diese Risiken können vermieden werden, indem sichergestellt wird, dass Kabel mit dem richtigen Durchmesser verwendet werden, sodass ein effizienter und sicherer Betrieb durchgeführt werden kann und gleichzeitig Garantien beispielsweise für Drähte eingehalten werden.

Können übergroße Kabel die Leistung von Solarpaneelen beeinträchtigen?

Überdimensioniert Kabel in einer Solaranlage Panel-System haben einige Vorteile sowie einige Nachteile, je nach den Umständen Darüber hinaus übertragen übergroße Kabel einen geringeren elektrischen Widerstand, was den Spannungsabfall reduziert, der bei längeren Kabellängen auftritt. Dies ist in einigen Anwendungen von Vorteil, insbesondere in denen, bei denen das Kabel lang ist und das Ziel darin besteht, die Effizienz von zu steigern Stromübertragung von einer Solaranlage Panel zu einem Wechselrichter oder einem Laderegler Kabelgewinde werden auf weniger als 21TP3 T reduziert, an diesem Punkt können sie als vernünftig angesehen werden, aber größere Kabel reduzieren dies noch weiter und verbessern die Leistung des Kabels.

Andererseits gibt es einige Nachteile dieser übergroßen Kabel Erstens sind größere Kabelgrößen schwerer, was die Arbeit mit ihnen während der Installation erschwert, und vor allem kosten sie aufgrund von Materialzusatz mehr. Alle diese Faktoren scheinen die Leistung kleiner Solaranlagen zu beeinflussen, wirken sich jedoch nicht direkt auf sie aus. Daher scheinen diese Faktoren bei kleineren Solaranlagen für Privathaushalte, die Standardkabelgrößen verwenden, irrelevant zu sein. Wie in technischen Richtlinien wie denen des National Electric Code (NEC) dargelegt, sollten Beobachter für die beste Leistung und kostengünstige Maßnahmen prüfen, ob die Kabelgröße für die Strombelastbarkeit und die Länge des Laufs geeignet ist.

Abschließend möchte ich sagen, dass übergroße Kabel die Leistung von Solarpaneelen nicht negativ beeinflussen; Ihre Anwendung muss jedoch bewertet werden, damit keine unnötigen Komplikationen und Kosten entstehen, um einen höheren Wirkungsgrad zu erreichen. Systeme sind so konzipiert, dass sie optimale Kabelgrößen für den jeweiligen Strom, die jeweilige Spannung und die jeweiligen Entfernungen bieten.

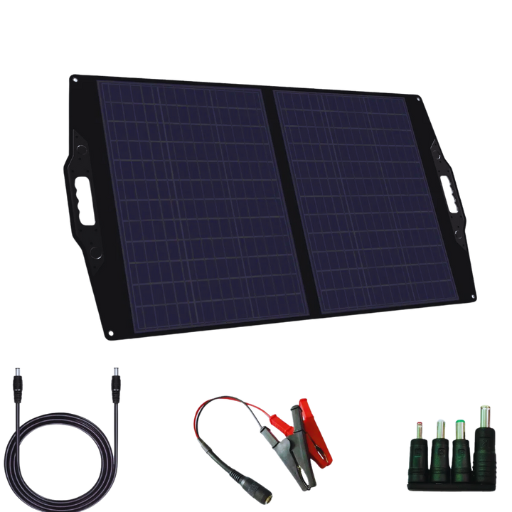

Wie kann man die richtige Drahtgröße für ein 100 W Solarpanel bestimmen?

Welche Faktoren beeinflussen die Auswahl der Kabelgröße?

Ich betrachte mehrere wichtige Aspekte, um die richtige Kabelgröße für ein 100 W Solarpanel zu bestimmen Zunächst analysiere ich die Stromabgabe des Panels, da ein größerer Strom dickere Kabel benötigt, um den Widerstand zu reduzieren, was dazu beiträgt, dass der Controller den Batterieanschluss nicht überhitzt Zweitens wird der Abstand vom Panel zum Laderegler oder zur Batterie betrachtet (weit entfernte Strecken benötigen auch größere Kabel, um den Spannungsabfall zu verringern Schließlich stelle ich sicher, dass das ausgewählte Kabel zum Systemspannungspegel passt und den betrieblichen Sicherheitsnormen und - vorschriften entspricht Diese Überlegungen helfen mir, die effizienteste und sicherste Option zu wählen.

Wie berechnet man die Stromstärke eines 100 W Solarpanels?

Um die Stromstärke eines 100 W Solarpanels zu berechnen, dividiere ich die Wattleistung des Panels durch die Spannung des Systems, wenn das Panel beispielsweise mit 12 V arbeitet, verwende ich die Formel Amps = Watt / Volt. Das bedeutet, 100 W geteilt durch 12 V entspricht ungefähr 8,33 A. Diese Berechnung hilft, die Stromleistung des Panels unter optimalen Bedingungen zu bestimmen.

Welche Rolle spielt der Spannungsabfall bei der Drahtdimensionierung?

Die entsprechende Drahtgröße sorgt dafür, dass der Spannungsabfall auf ein Minimum beschränkt wird, und verhindert so eine Verschlechterung des Leistungsniveaus Übermäßige Tropfen könnten zu einer Überhitzung der Drähte führen, wodurch die Ausrüstung beschädigt wird Daher wird bei der Wahl der Drahtgröße ein Leistungsabfall berücksichtigt, angetrieben durch die Bedeutung der angeschlossenen Ausrüstung. Die Durchführung der erforderlichen Berechnungen und das Verständnis der Bedeutung der Drahtlänge und des Spannungsabfalls tragen dazu bei, die Effizienz und Sicherheit der elektrischen Systeme zu erhalten.

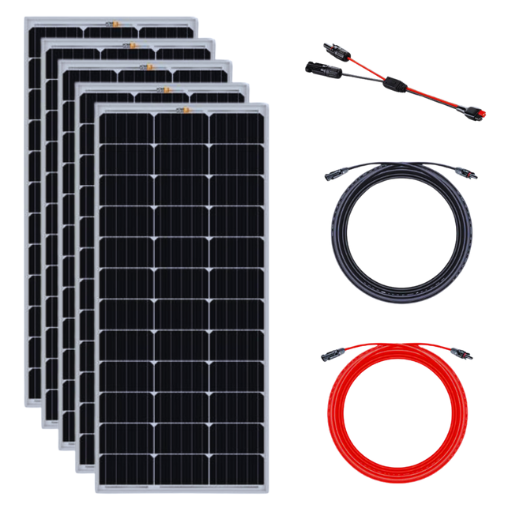

Was ist die empfohlene Kabeldicke für ein 100 W Solarpanel?

Ist 10 AWG Draht für ein 100 W Solarpanel geeignet?

Ja, die Drahtstärke kann entsprechend eingestellt werden, aber man kann sagen, dass ein standardisierungsgesegneter 10 AWG Draht ausreichend ist, um den Strom von einem 100 W Solarpanel zu tragen Dies ist jedoch an bestimmte Bedingungen geknüpft, wie die spezifische Drahtlänge, Spannung, und Strom. Es ist zu erwarten, dass ein normales 100 W Solarpanel einen optimalen Strom von ca. 5,5 Ampere ausgibt und über eine Betriebsspannung von ca. minus 18 Volt skaliert.

Wie in den AWG-Standards definiert, kann davon ausgegangen werden, dass ein Drahtmessgerät von zehn einen maximalen Strom von mehr als 30 Ampere ausgibt oder unterstützt, was mehr als ausreicht, um die Stromerzeugung aus einem 100-Watt-Panel zu unterstützen, das etwa 5,5 Ampere Dauerlast liefert. Es ist eine bekannte Tatsache, dass bei Niederspannungssystemen wie Solarsystemen ein maximaler Wirkungsgrad bei geringerem Spannungsabfall von größter Bedeutung ist. Bei der entsprechenden Drahtart und -größe, wie z. B. 10 AWG-Draht, gibt es eine Verbesserung der Impedanz und des gesamten Drahtwiderstands, was uns einen verbesserten Spannungsabfall über die zurückgelegte Strecke ermöglicht. Wenn die Drähte über eine Distanz von 20 Fuß verlängert würden, würde eine optimale Spannungsabfall im Panel beobachtet werden.

Bei Drahtlängen über 20-25 Fuß, lassen Sie es mich umformulieren, je mehr der Draht sich dehnt, desto mehr Dicke verliert er, daher sollten entsprechende Berechnungen durchgeführt werden, um sicherzustellen, dass der Spannungsabfall 31TP3 T oder darunter bleibt. Wenn der Draht hingegen besonders lang ist, ist es ratsam, einen 8-AWG- oder 6-AWG-Draht zu führen, um den Widerstand zu senken und den Wirkungsgrad zu verbessern. Bei der Auswahl des geeigneten Drahtmessgeräts ist es immer wichtig, die Anforderungen von Solarpanelsystemen zu berücksichtigen, wie z. B. maximaler Strom und Gesamtdrahtlänge.

Wann sollten Sie die Verwendung von 12 AWG-Draht in Betracht ziehen?

Wegen seiner hervorragenden Strombelastbarkeit und Flexibilität wird 12 AWG-Solardraht in Solaranlagen und anderen elektrischen Geräten häufig verwendet Diese Anzeige ist für Stromkreise, die in den meisten Situationen bis zu 20 Ampere tragen, zufriedenstellend; daher kann sie für niedrige oder mäßige elektrische Lasten eingesetzt werden Darüber hinaus kann 12 AWG-Draht etwa 50-60 Fuß tragen und gleichzeitig einen Spannungsabfall von weniger als 31TP3 T aufrechterhalten, abhängig von der Systemspannung, wie 12 V, 24 V oder sogar 48 V DC.

Bei Solarpanelsystemen ist es sinnvoll, 12 AWG-Drähte zu verwenden, wenn der Strom für das komplette System nicht über dieser Grenze liegt, solange die Länge des Drahtes im geeigneten Bereich zur Energieeinsparung bleibt Am besten geeignet für winzige netzunabhängige Solaranlagen wie Wohnmobile, Boote oder Wohnanwendungen, die tendenziell einen geringen Strombedarf haben.

Wir konzentrieren uns darauf, die Elektronik nicht zu zerstören, für die die Ausrüstung nicht unter extremen Bedingungen verwendet werden darf. Sagen Sie von 60 bis plus 120 Grad Celsius, während Sie der Empfehlung folgen, die der National Electric Code (NEC) bei Verwendung der 12 vorsieht AWG-Draht, indem Sie die Berücksichtigung der Isolationsbewertung (z. B. THHN, PV-Draht usw.), Umgebungstemperaturkorrekturen und Leitungsfüllgrenzen empfehlen. Beispielsweise sollte bei niedrigeren Temperaturen ein 12-AWG-Draht mit 90°C-Isolierung nur unter 25 Ampere funktionieren, um den Draht im Dauerbetrieb zu verwenden. Weitere NEC-Richtlinien werden empfohlen, um die auf der lokalen Anforderungen zu ermitteln oder zu bleiben.

Wie wirkt sich die Kabellänge auf die Wahl der Drahtlehre aus?

Die Länge des Drahtes bestimmt auch den geeigneten Drahtmesser, der in einem Stromkreis wegen des Spannungsabfalls verwendet werden soll Immer wenn der elektrische Strom, der in einem Draht fließt, der Last, die der Draht liefert, entgegengesetzt ist, kommt es zu einem Spannungsabfall Dies wird oft als bezeichnet, je länger der Lauf des Kabels in einer DIY-Solaranlage ist, desto höher ist der Widerstand und infolgedessen steigt der Spannungsabfall. Außerdem wird der Aufbau des DIY-Solarsystems einfacher durchgeführt. In den meisten Fällen ist ein Spannungsabfall von weniger als 31TP3 T ein weithin akzeptierter Wert für eine optimale und zuverlässige Lastleistung.

Bei der Bestimmung des zu verwendenden Drahtmessers werden die Länge des Drahtes, die Amperebelastung und das Volumen des Systems berücksichtigt. Beispielsweise könnte ein 12-AWG-Draht für eine 120-Volt-20-Ampere-Last ausreichen, die über 50 Fuß ausgeübt wird. Wenn eine 20-Ampere-Last um weitere 100 Fuß auf 150 Fuß nach hinten bewegt wird, muss man möglicherweise Stangen mit einer höheren Dickenbewertung oder 10 AWG verwenden, um den Spannungsabfall auf eine akzeptable Zahl zu begrenzen.

Die Berechnung des Spannungsabfalls kann mit anderen Methoden kombiniert werden, um die Beurteilung der Abhängigkeit zwischen der Länge eines Drahtes und seiner Messgröße zu vereinfachen, als Beispiel ist der Spannungsabfall durch die Gleichung gegeben:

Spannung Drop = (2 × Current × Resistance) / 1000

Werte für den Stromwiderstand für mehrere Drahttypen finden sich auf elektrischen Referenztabellen Darüber hinaus ist es wichtig, diese Werte zu bestätigen und eine Drahtlänge zu bestimmen, die es dem gewählten Messgerät ermöglicht, den Energiebedarf der Last praktisch zu decken, ohne dass große Kosten für Energieverluste entstehen Wie bereits erwähnt, können Geräte, die die Kabellänge nicht berücksichtigen, viel Energie produzieren und verbrauchen oder sogar dazu führen, dass der Draht überhitzt und zu einer Brandgefahr wird. Beachten Sie außerdem, dass die Berechnungen mit den NEC-Vorschriften oder -Standards aus der Region übereinstimmen müssen, um die Sicherheit zu gewährleisten.

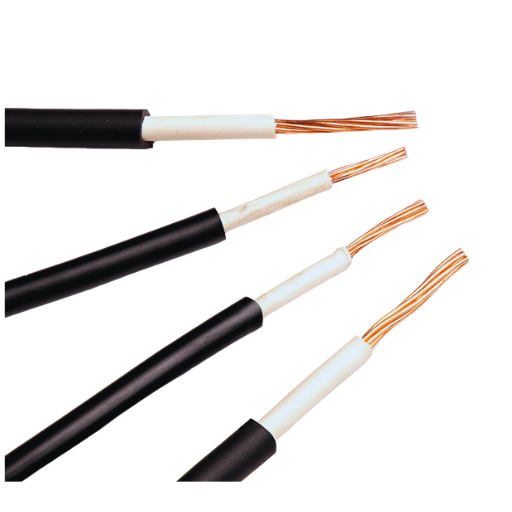

Wie wirkt sich der Solarladeregler auf die Drahtgrößenauswahl aus?

Benötigen MPPT - und PWM-Controller unterschiedliche Drahtgrößen?

Die Art des Solarladereglers, entweder MPPT oder PWM, beeinflusst die Auswahl der Drahtgröße. Diese beiden Arten von Reglern arbeiten deutlich unterschiedlich und beeinflussen die Menge des elektrischen Stroms in einem System und folglich die Menge des für das System benötigten Drahtes.

Powerpoint-Tracker erhöhen die Leistungsabgabe von Solarpaneelen, indem sie die Eingangsspannung direkt auf den maximalen Leistungspunkt ändern Diese Effizienzsteigerung führt zu größeren Betriebsspannungen und niedrigeren Betriebsströmen als bei PWM-Reglern für die gleiche Leistungsabgabe üblich. Der verwendete Draht muss maximalen Strom führen; daher können Systeme mit MPPT-Reglern mit leichteren Messdrähten ausgelegt werden. Bei der Auswahl der Drahtgrößen müssen jedoch andere Überlegungen wie Spannungsabfälle und internationale Standards berücksichtigt werden. Wenn beispielsweise ein MPPT-System mit 48 Volt arbeitet, den Strom jedoch auf etwa zehn Ampere senkt, kann es mit einem ähnlichen PWM-System verglichen werden, das für die Arbeit mit 12 Volt in einem Bereich von 40 Ampere ausgelegt ist. Beide Systeme haben daher recht unterschiedliche Strom.

Mit anderen Worten übertragen PWM-Regler, die in einigen Solaranlagen zu finden sind, die Leistung von den Solarpaneelen, indem sie die Panelspannung an die Batteriespannung anpassen. Aus diesem Grund kann eine hohe Strombelastung erforderlich sein, insbesondere in Niederspannungssystemen. Solche höheren Ströme erfordern typischerweise AWG-Solardrähte mit größerer Spurweite, um den Spannungsabfall zu reduzieren, der sonst sehr unsicher wäre. Beispielsweise kann ein PWM-gesteuertes System angesichts realistischer Abstände und Konfiguration einen 6-AWG-Draht erfordern, obwohl ein 10-AWG-Draht auf demselben System mit einem MPPT-Regler und unterschiedlichen Abständen und Lasten ausreichen würde.

Die Bestimmung der Drahtgröße ist ein komplexer Prozess, bei dem die Systemspannung, der Strom und die Kabellänge ausgewertet werden, um die korrekte Drahtgröße innerhalb zulässiger Grenzen und der entsprechenden Codes, im Allgemeinen des NEC, zu bestimmen. Ein MPPT-Controller würde höhere Systemspannungen aufnehmen als ein MPPT-Controller, sodass er bei niedrigeren Drahtgrößen häufig Designflexibilität bieten kann. Die Behandlung ist einheitlich und dreht sich um Annahmen und Schätzungen, die den größten Teil der Systemkonfiguration gleichzeitig abdecken.

Welche Drahtgröße sollte man vom Controller bis zum Akku verwenden?

Die Sicherstellung der richtigen Drahtgröße für die Verbindung, die den Laderegler mit der Batteriebank verbindet, ist für die Aufrechterhaltung der Sicherheit, Wirksamkeit und Einhaltung elektrischer Vorschriften unerlässlich. Da mehrere Faktoren die Menge des Gesamtstroms, den zulässigen Spannungsabfall und die Kabellänge beeinflussen, ist die richtige Drahtgröße hängt von ihnen ab.

Systeme sollen mit einem maximal empfohlenen Spannungsabfall von 31 TP3 T recht gut funktionieren, was in einigen Fällen auch die Systemwirksamkeit verbessern soll, indem es auf 21 TP3 T oder weniger reduziert wird. Beispielsweise kann festgestellt werden, dass ein Spannungsabfall von 31 TP3 T in einem 12 V-System negative 0,36 V ergeben würde und dass die Verkabelung geeignet sein sollte, sicherzustellen, dass der Abfall diesen Wert über die gegebene Kabellänge nicht überschreitet.

Als Vergleichspunkt bietet die Tabelle der amerikanischen Drahtspur (AWG) Standards für die Drahtdimensionierung für bestimmte Stromstärken und Entfernungen. Wenn ein System beispielsweise 30 Ampere benötigt und eine Gesamtumlaufstrecke von 10 Fuß hat, können 10 AWG-Drähte zufriedenstellende Ergebnisse liefern.

• Für eine 20-Fuß-Rundreise wäre ein 8 AWG-Draht die beste Option.
• Bei einer 15 Fuß langen Hin- und Rückfahrt mit 50 Ampere würde ein 6-AWG-Draht zu stetigen Ergebnissen führen.

Da Drähte möglicherweise Wärme erzeugen, ist die Verwendung von Drähten, die nicht zu klein sind, von entscheidender Bedeutung. Zu kleine Drähte können zu Überhitzung, geringerem Wirkungsgrad und einem erhöhten Brandrisiko führen. Bei der Bestimmung der Drahtgröße ist es auch wichtig, die NEC-Vorschriften zu befolgen, die besagen, dass Faktoren wie Temperatur und Bündelung mit anderen Kabeln möglicherweise eine gewisse Reduzierung der elektrischen Leistung erfordern.

Unter anderen Umständen, auch wenn die Verwendung eines größeren Drahtes teuer sein kann, erhöht es auf lange Sicht die Zuverlässigkeit eines Systems und minimiert den Spannungsverlust. Der Spannungsverlust kann mithilfe vieler Online-Spannungsverlustrechner und NEC-Tabellen ermittelt werden, die mehr als genug Informationen und Hilfestellung bei der Dimensionierung elektrischer Drähte für ein bestimmtes System bieten. Halten Sie sich immer an den örtlichen Stromcode und wenden Sie sich an einen zugelassenen Elektriker, wenn Sie unsicher sind.

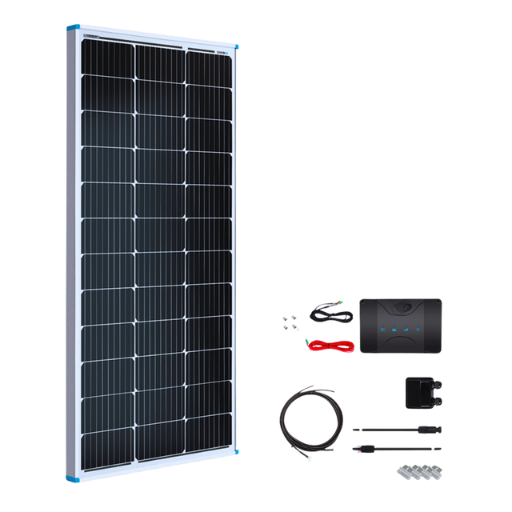

Gibt es unterschiedliche Anforderungen an die Drahtgröße für 12 V vs. 24 V Solarpanelsysteme?

Wie wirkt sich die Systemspannung auf die Auswahl der Drahtlehre aus?

Die Systemspannung ist entscheidend für die Auswahl der geeigneten Drahtlehre für ein beliebiges gegebenes Solarsystem. Wenn Sie beispielsweise verschiedene Verdrahtungssysteme vergleichen, haben Hochspannungs-Solarsysteme wie 24 V oder 48 V eine feinere Drahtlehre als ihre 12 V-Niederspannungssysteme über Entfernung und Stromstärke. Dies liegt daran, dass eine höhere Spannung einen niedrigeren Strom induziert (Leistung = Spannung × Current), ein niedrigerer Strom bedeutet geringere Energieverluste durch die Verdrahtung und geringere Energieverluste durch die Verdrahtung wiederum beseitigen übermäßigen Spannungsabfall, der wiederum größere Auswirkungen auf große Solaranlagen hat.

Zurück zum Polbeispiel, wenn wir unsere Pole anpflanzen und einen Draht für eine vertikale Distanz von 50 Fuß mittels eines 12 V-Drahts bespannen und einen 10 Amperestrom pumpen, werden wir feststellen, dass unser Kabel einen Spannungsabfall von 31TP3 T zwischen den Polen hat, wenn wir einen zehn a 12 AWG Draht verwenden, wenn wir uns jedoch außerhalb des 50 Fuß vertikalen Raums befinden und so einen 24 V mit 10 Ampere abpumpen konnten, hätte der Strom nur 5 A betragen. Damit werden Positionen festgelegt, an denen wir dann möglicherweise den Radius auf dem ansonsten 12 AWG Draht vergrößern können Kurz gesagt, das bisherige Beispiel erfasst die Effektivität und den wirtschaftlichen Nutzen höherer Spannungssysteme.

Es ist jedoch kritisch, die Drahtgröße anhand von Faktoren wie Laststrom, Systemspannung, Gewichtsleitermaterialien (Kupfer oder Aluminium) und Abstand zu bestimmen Denken Sie daran, für den vorliegenden Zweck entsprechende Anweisungen wie NEC-Ampazitätstabellen und Spannungsabfallrechner zu verwenden Stellen Sie außerdem immer sicher, dass Ihr Design den relevanten elektrischen Codes und Standards entspricht.

Kann man die gleiche Drahtgröße für 12 V - und 24 V-Panels verwenden?

Nein, der Grund dafür ist, dass ein 12 V-Panel mehr Strom zieht im Vergleich zu einem 24 V-Panel, so dass die Panels unterschiedliche Drahtgrößen verwenden müssen Bei größeren Spannungspanels wird weniger Wärme erzeugt, da der Strom niedriger ist, sodass letztendlich ein 12 V-Panel mit einem Draht, der größer ist als von einem 24 V-Panel verwendet, richtig funktionieren würde, wenn der unterdimensionierte Draht zu heiß wird Um einen sicheren und effizienten Betrieb zu gewährleisten, müssen Sie eine Drahtgröße auswählen, die den spezifischen Spannungs - und Stromanforderungen Ihres Systems entspricht Bezugnehmen Sie NEC-Ampazitätstabellen und führen Sie genaue Spannungsabfallberechnungen sind für die Auswahl der richtigen Drahtgröße für verschiedene Spannungskonfigurationen zwingend erforderlich.

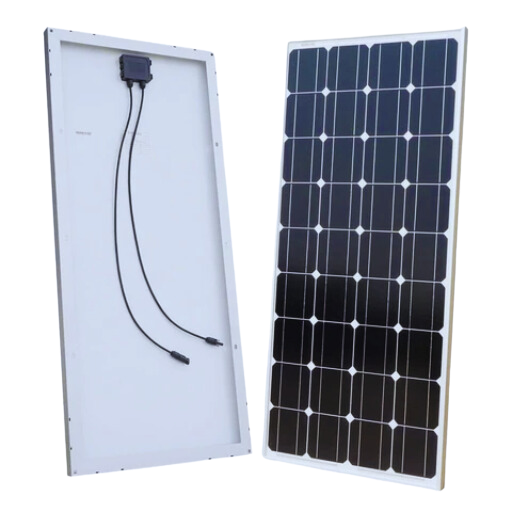

Was sind die besten Praktiken für die Verkabelung einer 100 W Solarpanel-Anlage?

Wie minimieren Sie den Stromausfall in Ihrer Solarverkabelung?

Für effizientes Arbeiten, das keine Verluste verursacht, ist es notwendig, hochwertige Kupferdrähte zu haben, da sie den Spannungsabfall reduzieren, Dichtungen auszuwählen, um einen geringeren Widerstand zu gewährleisten Es ist wichtig, diese Richtlinie zu befolgen, da sie sicherstellt, dass Essel immer über eine effiziente Solarpanelverkabelung verfügt, die Überhitzung und Kurzschluss verhindert Wie bereits erwähnt, kann das Ausschalten von Solarpaneelen über einen größeren Abstand den Drahtdurchlauf begrenzen und Widerstand erzeugen Dieser unnötige Widerstand bildet Energielecks und verursacht Korrosion, die durch Isolierung in Kombination mit hochwertigen Verbindungen und Dichtungen leicht vermieden werden kann Alle diese Praktiken können durch Isolierung und gleichzeitiges Mischen mithilfe von Dichtungen und Drähten integriert werden. Um ein zuverlässigeres Gefühl und Qualität zu gewährleisten, dient die Sicherstellung aller Verbindungen und Drähte und Drähte und Drähte und Drähte, die Drähte und Drähte und Drähte und Drähte, die Drähte und Drähte, die Drähte und Drähte und Drähte, die alle Drähte, die alle Verbindungen und Drähte dienen einem wichtigen Zweck, die Drähte, die Drähte und Drähte, die Drähte und Drähte und D.

Welche Art von Kabel eignet sich am besten für Solarpanel-Installationen?

Damit Solarpaneele ihre volle Leistung erbringen und die beste Leistung abgeben können, sollten sie an Drähte oder Kabel angeschlossen werden, die UV-beständig, kupferisoliert und für den Außenbereich ausgelegt sind, wie USE-2-Drähte oder PV-Drähte Drähte dieser Art sind so konstruiert, dass sie raue klimatische Bedingungen aufrechterhalten und eine ordnungsgemäße Leitung über längere Zeiträume bieten Für die Installation von Systemen, die auf Erdung angewiesen sind, werden die PV-Drähte als ausreichend erachtet, da sie eine zusätzliche Isolierung um sie gewickelt haben, um einer höheren Spannung und einer erhöhten Haltbarkeit standzuhalten Stellen Sie immer sicher, weil es den elektrischen Vorschriften und Standards in Ihrer Nähe entspricht und mit Ihrer Solaranlage kompatibel ist.

Wie können mehrere 100 W-Panels ausreichend in Reihe oder parallel geschaltet werden?

Beim Anschluss mehrerer 100 W-Solarmodule haben sowohl Serien - als auch Parallelkonfigurationen Vorteile, je nach Anwendung und elektrischen Anforderungen Ihrer Anlage.

Serienverbindung

Bei einer Reihenschaltung wird der Pluspol eines beliebigen Panels mit dem Minuspol des nachfolgenden Panels verbunden Diese Konfiguration erhöht die Gesamtspannung des Systems, während der Strom gleich einem Panel desselben Typs bleibt. Beispielsweise würde die Verbindung von drei 100-W-Solarmodulen mit den Spannungs- und Stromstärken 18 V bzw. 5,56 A zu einer Gesamtsystemspannung von 54 V [18*3] führen, während der Strom bei 5,56 A bleibt. Systeme, die mit höheren Spannungspegeln arbeiten, reduzieren Spannungsabfälle effektiver, wenn sie über beträchtliche Kabellängen bereitgestellt werden, und größere Kabel sind erforderlich. Solche Systeme mit hohen Spannungspegeln eignen sich für bestimmte Steuerungen und Wechselrichter. Beispielsweise bestimmen höhere Leistungspegel.

Parallelverbindung

Bei einer Parallelschaltung werden die positiven Anschlüsse der Paneele als ein gemeinsamer positiver Anschluss zusammengefügt, und alle negativen Anschlüsse werden als ein ähnlicher negativer Anschluss zusammengefügt Diese Anordnung beeinflusst die Spannung des Systems im Gegensatz zur Steuerung in der vorliegenden Menge nicht Angenommen, es sind drei 100 W-Paneele parallel geschaltet In diesem Fall beträgt der Gesamtstrom 16,68 A oder 5,56 A x 3 Strom bis 18 V, so dass die erforderliche Spannung an Batterie, Behälter und Regler 6 beträgt. 6. Im Fall der betreffenden Verbindung ist eine Parallelschaltung für Systeme mit Geräten oder Ladereglern vorzuziehen, die mit niedriger Spannung arbeiten, aber einen höheren Strom benötigen, um zu arbeiten.

Überlegungen zu Serien und Parallelen

KabelgrößenbestimmungFür Serienkonfigurationen können dünnere Kabel verwendet werden, da der Strom unverändert bleibt, wodurch Kosten und Verluste in verschiedenen Solarsystemen reduziert werden. Bei parallelen Konfigurationen können dickere Kabel erforderlich sein, um den erhöhten Strom sicher zu verarbeiten.

Systemsicherheit: Bei solchen Anschlüssen müssen Sicherungen oder Leistungsschalter mit ordnungsgemäßer Nennleistung installiert werden, um Schäden durch Überschreitung der Nennstromstärke zu vermeiden.

Schattierungseffekte: Die Effizienz eines Solarpanels wird beeinträchtigt, wenn ein einzelnes Panel der Serienanordnung schattiert wird. Das Zentrum verfügt über ein Programm, und es werden auch Bypass-Dioden benötigt. Die Solarkaschsysteme von Alled sind nicht direkt betroffen, aber auch der Einbau von Sperrdioden zur Verhinderung von Rückströmen ist unerlässlich Parallelsysteme sind weniger betroffen, da die Verwendung von Sperrdioden befürwortet wird.

Kompatibilität: Es muss darauf geachtet werden, dass der zu verwendende Selbstwechselrichter oder Laderegler mit dem durch die Konfiguration erfassten Strom kompatibel ist.

Das Entwerfen oder Konfigurieren des Arrays reicht aus, um optimale Leistung und hohe Zuverlässigkeit zu erreichen und gleichzeitig die geltenden elektrischen Codes zu erfüllen und so eine langfristige Zuverlässigkeit zu gewährleisten. Am Ende hängt die Wahl einer Serienkonfiguration, einer parallelen oder einer Hybridkonfiguration, die beides enthält, von den Spannungsstärken und Umgebungseinstellungen Ihres Systems ab.

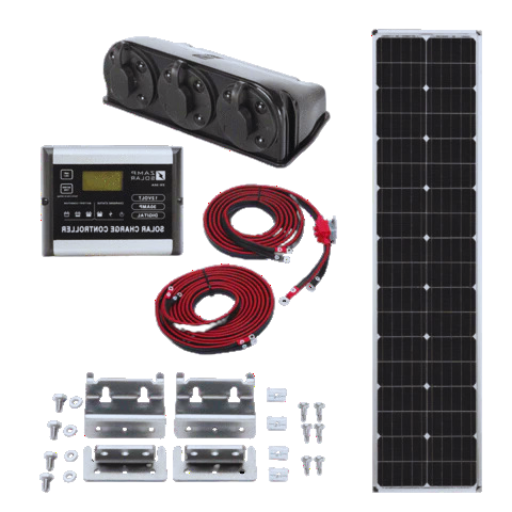

Häufig gestellte Fragen (FAQs)

F: Welche Größe Kabel sollte ich für ein 100 W Solarpanel verwenden?

A: Eine Faustregel bei der Verwendung eines 100 W Solarpanels ist die Verwendung eines 10 AWG Kabels, weil es die meisten Anwendungen fehlerhaft machen würde Aber Dinge wie Drahtlauflängen, Systemspannungen und Ströme können das ändern Für kleine Entfernungen auf einem 12 V System, zum Beispiel, wird ein 10 AWG Draht genau in Ordnung sein Andererseits, wenn Sie den Draht benötigen, um lange Strecken zu laufen oder sogar planen, ein anderes Panel anzuschließen, dann könnte es klug sein, stattdessen auf ein 8 AWG Kabel zu gehen.

F: Wie beeinflusst eine Drahtlehre die Leistung eines Solarpanels?

A: Die Leistung von Solarpaneelen in einem Solarstromgerät hängt auch stark von der Verwendung von Drähten ab. Derzeit arbeiten die meisten Solarpaneele am besten mit schwereren Drähten (kleinerer Spurweite).Die Verringerung des Stromkreiswiderstands verringert den Spannungsabfall und der Stromausfall wird insbesondere bei größeren Entfernungen minimiert. Die Verwendung des rechten Messkabels ist für einen effizienten Betrieb des Solarstromsystems unerlässlich. Dies gewährleistet eine maximale Energieübertragung von den Solarpaneelen auf eine 12-V-Batterie oder einen MPPT-Controller.

F: Darf ich beim Anschluss verschiedener Solarmodule in einem Reihenschluss die gleiche Drahtstärke verwenden?

A: Wenn Drähte verwendet werden, um Paneele in Reihe zu verbinden, behauptet Gursky, dass sie nur die gleiche Stärke haben dürfen, die für einen einzelnen Solarpanel-Draht erforderlich ist, da der Strom statisch bleibt und nur die Spannung ansteigt Stellen Sie jedoch sicher, dass die Drahtspannungsbewertung für eine Serienverbindung geeignet ist Konsultieren Sie immer die Spezifikationen für Ihren Solaraufbau, um zusätzliche Informationen wie einen Multiplikator oder die Anzahl der Paneele und die Nennspannung des Gesamtsystems zu erhalten, um die am besten geeignete Drahtlehre auszuwählen.

F: Welche Parameter beeinflussen die Kabelgröße in einer Solarpanel-Installation?

A: Bei der Entscheidung über die Leitungsgröße für Solarpaneele sind mehrere Faktoren zu beachten: 1. Strom (Ampere), der vom Panel geliefert wird 2. Physikalischer Abstand vom Panel zum Verbindungspunkt, 3. Die Spannung des Systems (12 Volt, 24 Volt usw) 4. Die Umgebungstemperatur kann extreme negative Auswirkungen auf den Solarpaneldraht haben. 5. Pläne für den Ausbau des Systems 6. Gesetze und Vorschriften über elektrische Aktivitäten, die den Bereich bestimmen Diese Variablen sollten als das gewünschte Größenkabel für den geplanten Solarstromsystemtyp erfüllend betrachtet werden.

F: Gibt es einen Unterschied zwischen einem Solarkabel und einem normalen elektrischen Kabel?

A: Es gibt in der Tat einen Unterschied Solarkabel sind ausschließlich für Photovoltaik-Installationen bestimmt Daher bieten sie Vorteile wie: 1. Isolierung beständig gegen ultraviolette Strahlen für Außenanwendungen 2. Erhöhte Temperaturtoleranz 3. Verbesserte Flexibilität für verbesserte Befestigung 4. Kupferleiter aus der Dose für verbesserte Korrosionsbeständigkeit Regelmäßige elektrische Drähte können für einige Innenteile geeignet sein Beim Anschluss von Solarpaneelen, Ladereglern und Batterien in der Solaranordnung sollten sie jedoch vermieden werden.

F: Wie ist die Methode zur Bestimmung der idealen Drahtgröße für ein Solarpanel mit einer Leistung von 100 W?

A: Die ideale Drahtstärke für ein 100-Watt-Solarpanel lässt sich wie folgt bestimmen: 1. Bestimmen Sie die Stromkapazität des Panels durch Verstärker (zum Beispiel können die meisten 100-W-Panels 6-8 Ampere ausgeben). 2. Messen Sie den Abstand zwischen dem Solarpanel und dem Laderegler. 3. Wählen Sie einen geeigneten Spannungsabfall zwischen 2-3 Prozent. 4. Suchen Sie nach einem Online-Kabelgrößenschätzer oder verweisen Sie auf Drahtampazitätsdiagramme. 5. Die maximale Kabelgröße für ein 100-W-System, das mit 12 V betrieben wird, beträgt etwa 10 AWG und ist für kurze Läufe oder kleine Systeme geeignet. Noch, wenn es dicker AWG wäre, wenn es für Kabel größer erweitert werden soll.

F: Wie geeignet ist für ein Standard-Solarpanel mit 100 W ein 6 mm Kabel?

A: Normalerweise würde man erwarten, dass ein 100 W Solarpanel zwischen 6-8 Ampere arbeitet Und bei diesen Zahlen können wir sagen, dass die Verwendung eines 6 mm Kabels oder etwa 10 AWG eine praktikable Option ist Dickere Optionen wie 8 AWG (8 mm) können jedoch eine intelligente Wahl für diejenigen sein, die einen erheblich längeren Kabellauf haben oder ihre Anlage in Zukunft skalieren möchten.

Referenzquellen

1. Überschriften: Eine Entwicklung eines effizienten analogen PWM-Solarladereglers für ständeralone Solar-Photovoltaiksysteme: Freestyle-Strommodus

• Autoren: M. Islam
• Veröffentlichtes Jahr: 2021-10-01
• Highlights: Diese Forschung ist nützlich für den Entwurf eines Solar-Heimsystems, das ein Solarpanel, eine Blei-Säure-Batterie und einen PWM-Solarladeregler umfasst. Es empfiehlt die korrekte Dimensionierung von Systemkomponenten, wie z. B. Kabeln, um den Zweck der Energieübertragung unter dem Solarsystem zu erfüllen. Die Forschung liefert eine Technik für analoges PWM-Solarladen, die noch nie zuvor durchgeführt wurde. Im Gegensatz dazu wurden einige kritische limitierende Faktoren wie der Widerstand der Kabellänge und der Innenwiderstand einer Batterie, die die wichtigsten Codes für die Kabeldicke für ein Solarpanelsystem sind, berücksichtigt (Islam, 2021).

2. Titel: Das netzunabhängige Solarenergiesystem eines Studios: Designanforderungen

• Autoren: Waqas Ali et al
• Erscheinungsdatum: 1. November 2018
• Zusammenfassung: Die Studie gibt Einblicke in die Designanforderungen netzunabhängiger Solarenergiesysteme, einschließlich der Dimensionierung von PV-Panels, Ladungsreglern und Kabeln. Sie untersucht die technischen Details, die für die Bewertung des Lastenergiebedarfs erforderlich sind. Sie erläutert die relevanten Komponenten bei der Analyse und Gestaltung des Systems, wie z. B. die Kabeldimensionierung, um Energieverluste zu verringern und die Effizienz des Systems zu verbessern (Ali et al., 2018, S. 1-6).

3. Titel: Prototyp für Solar-PV-Batterie-Hybridsystem

• Autoren: AW Xu et al.
• Veröffentlichungsdatum: 2020-09-28
• Zusammenfassung: Dieser Studienprototyp zielt auf die Probleme bei der Planung und dem Bau einer Solar-PV-Batterie-Hybridanlage ab. Er weist auf das Vorkommen von BEGRENZUNGSkabeln in der Solarpanel-Elektroproduktion hin, die als bestimmendes Element bei der Energiedimensionierung zur Gewährleistung der Systemeffizienz fungieren (Hendriana et al., 2020).

Forschungsmethoden und Zusammenfassungen

• Unternehmen müssen sich auf Elemente wie Kabelanforderungen konzentrieren, da, wie alle untersuchten Artikel betonen, die Dimensionierung von Kabeln auch für Solarpanelsysteme von größter Bedeutung ist. Die Kabeldimensionierung zielt darauf ab, Widerstandsverluste zu beseitigen, Ineffizienzen bei der Energieübertragung zu minimieren und die Systemzuverlässigkeit in allen Betriebsmodi sicherzustellen.
• Die Arbeiten unterstützen bei allen Arten des Designs, indem sie die Kabellänge und den Widerstand berechnen und erklären, wie diese Parameter die Leistungsparameter des Systems beeinflussen. Alle Arbeiten bieten Methoden zur Schätzung der Kabellröße für bestimmte Eigenschaften eines Solarpanels und der Last.
• Es trägt dazu bei, die Leistungsmodelle zu verbessern, die in einigen Studien recht genau durchgeführt wurden, und Schätzungen der Kabeldimensionierung mit tatsächlichen Kabeln auf realen Paneelen in tatsächlichen Situationen zu korrelieren.
