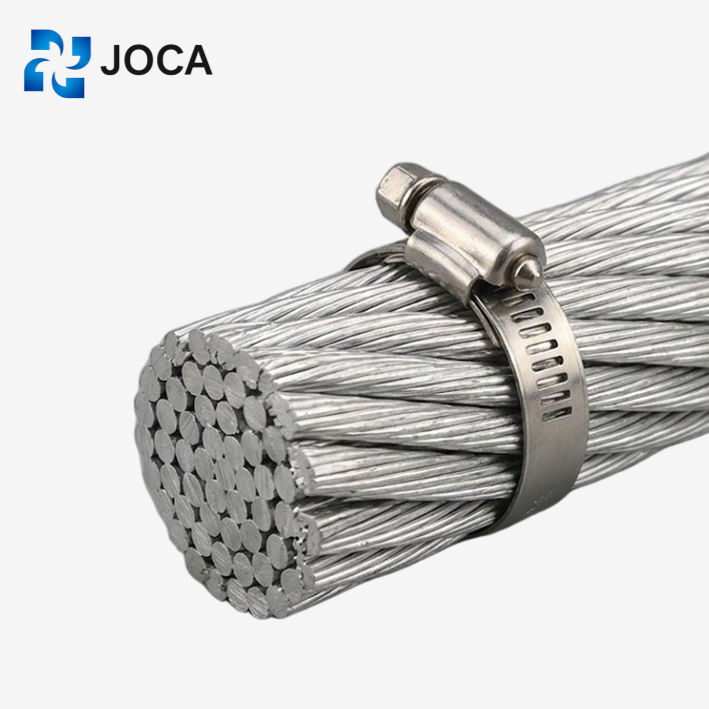

AAC 1350 Leiter
Hochleitfähiger Aluminiumleiter für Freileitungen
DIRIGENTEN: Das AAC 1350 Leiter zeichnet sich durch eine konzentrische Litzenverlegung aus Drähten der Aluminiumlegierung 1350-H19 aus. Insbesondere AAC 1350 Leiter ist sowohl in einlagiger als auch in mehrlagiger Ausführung erhältlich, um verschiedenen Anforderungen an Freileitungen gerecht zu werden.
- STANDARDS :
- Amerikanischer Standard und kanadische nationale Standards ASTM B-230, ASTM B-231, CSA C49
- Britische Standards BS EN 50182 / BS 215
- Deutsche Normen DIN 48201-5
- Internationale Elektrotechnische Kommission Internationale Normen & Chinesische nationale Normen IEC 61089, GB/T 1179
- Australische/Neuseeländische Normen AS/NZS 1531-91
- Russischer Nationalstandard GOST 839-80
- Schnelle Probenverarbeitung mit maßgeschneiderten Lösungen
- Hochwertige Materialien
- Erschwingliche Preisoptionen
- Globale Lieferung
- Stellen Sie für einen besseren Datenschutz sicher, dass alle Uploads sicher sind
Sparen Sie im Durchschnitt mindestens 30 %
-
Produktbeschreibung*
AAC 1350 Leiter: Produktbeschreibung und Spezifikationen
Das AAC 1350 ist eine hochleitfähige Lösung, die speziell für Freileitungen entwickelt wurde. JOKAWir bauen diese Leiter mit konzentrisch verseilte Aluminiumlegierung 1350-H19Je nach Spannweite und Zugkraft ist das Kabel in ein- oder mehrlagiger Ausführung erhältlich. Wir legen nicht nur Wert auf Qualität; die gesamte Produktion entspricht internationalen Vertriebsstandards, um sicherzustellen, dass das Kabel die Netzlasten ohne Durchhängen oder Ausfallen bewältigt. Es ist eine saubere und effiziente Lösung für moderne Stromnetze, bei denen Gewicht und Leitfähigkeit höchste Priorität haben.
-
Vorteile
AAC 1350 Leiter: Vorteile und Merkmale
99.5 % reines Aluminium: Hochleitfähige 1350-H19-Drähte für verlustarme Übertragung.
Oxidschutz: Natürlich korrosionsbeständiges Material für den langfristigen Einsatz im Außenbereich.
Niedrige Mastlast: Die Vollaluminiumkonstruktion reduziert die mechanische Belastung der Infrastruktur.
Standardkonformität: Verifiziert anhand der ASTM B-230- und B-231-Normen.
Ökonomisches Design: Hohe elektrische Leistung bei geringeren Materialkosten.
Spezifikation des AAC 1350-Leiters
| Kategorie | Region/Organisation | Standardcode / Beschreibung |
|---|---|---|
| Beschreibung | Allgemein | Konzentrisch verseilter Leiter aus Drähten der Aluminiumlegierung 1350-H19. AAC ist sowohl in einlagiger als auch in mehrlagiger Ausführung erhältlich. |
| Standard | Amerikanischer Standard und kanadische nationale Standards | ASTM B-230, ASTM B-231, CSA C49 |
| Standard | Britische Standards | BS EN 50182 / BS 215 |
| Standard | Deutsche Standards | DIN-48201 5 |
| Standard | Internationale Elektrotechnische Kommission – Internationale Normen und chinesische nationale Normen | IEC 61089, GB/T 1179 |
| Standard | Australische/Neuseeländische Standards | AS / NZS 1531-91 |
| Standard | Russischer Nationalstandard | GOST 839-80 |
Abmessungen/Parameter
| Code | Nennfläche (AWG&MCM) | Nennfläche (mm^2) | Verseilung (Anzahl x mm) | Gesamtdurchmesser (mm) | Gewicht (kg / km) | Nennfestigkeit (kN) | Elektrischer Widerstand (Ω/Km) | Aktuelle Bewertung (A) |
|---|---|---|---|---|---|---|---|---|
| Pfirsichglocke | 6 | 13.3 | 7/1.56 | 4.68 | 36.6 | 2.53 | 2.1477 | 75 |
| Vintage Rose | 4 | 21.1 | 7/1.96 | 5.88 | 58.2 | 3.91 | 1.3606 | 99 |
| Iris | 2 | 33.6 | 7/2.47 | 7.41 | 92.6 | 5.99 | 0.8567 | 132 |
| Stiefmütterchen | 1 | 42.4 | 7/2.78 | 8.34 | 116.6 | 7.3 | 0.6763 | 153 |
| Poppy | 1/0 | 53.5 | 7/3.12 | 9.36 | 147.2 | 8.84 | 0.5369 | 176 |
| Aster | 2/0 | 67.4 | 7/3.50 | 10.5 | 185.7 | 11.1 | 0.4267 | 203 |
| Phlox | 3/0 | 85 | 7/3.93 | 11.79 | 233.9 | 13.5 | 0.3384 | 234 |
| oxlip | 4/0 | 107.2 | 7/4.42 | 13.26 | 295.2 | 17 | 0.2675 | 270 |
| Baldrian | 250 | 126.7 | 19/2.91 | 14.55 | 348.6 | 20.7 | 0.2274 | 299 |
| Sneezewort | 250 | 126.7 | 7/4.80 | 14.4 | 348.8 | 20.1 | 0.2269 | 299 |
| Lorbeer | 266.8 | 135.2 | 19/3.01 | 15.05 | 372.2 | 22.1 | 0.2125 | 312 |
| Daisy | 266.8 | 135.2 | 7/4.96 | 14.88 | 372.3 | 21.4 | 0.2125 | 311 |
| Peony | 300 | 152 | 19/3.19 | 15.95 | 418.3 | 24.3 | 0.1892 | 335 |
| Tulip | 336.4 | 170.5 | 19/3.38 | 16.9 | 469.5 | 27.3 | 0.1686 | 359 |
| Narzisse | 350 | 177.3 | 19/3.45 | 17.25 | 487.9 | 28.4 | 0.1618 | 369 |
| Canna | 397.5 | 201.4 | 19/3.67 | 18.35 | 554.9 | 31.6 | 0.143 | 397 |
| Goldbüschel | 450 | 228 | 19/3.91 | 19.55 | 627.6 | 35 | 0.126 | 429 |
| Spritze | 477 | 241.7 | 37/2.88 | 20.16 | 664.8 | 38.6 | 0.1192 | 444 |
| Kosmos | 477 | 241.7 | 19/4.02 | 20.1 | 664.8 | 37 | 0.1192 | 444 |
| Hyazinthe | 500 | 253.3 | 37/2.95 | 20.65 | 696.8 | 40.5 | 0.1136 | 458 |
| Zinnie | 500 | 253.3 | 19/4.12 | 20.6 | 697.1 | 38.9 | 0.1134 | 458 |
| Dahlie | 556.5 | 282 | 19/4.35 | 21.75 | 775.8 | 43.3 | 0.1018 | 489 |
| Mistel | 556.5 | 282 | 37/3.12 | 21.84 | 775.7 | 44.3 | 0.1016 | 490 |
| Meadowsweet | 600 | 304 | 37/3.23 | 22.61 | 836.3 | 47.5 | 0.0948 | 511 |
| Orchidee | 636 | 322.3 | 37/3.33 | 23.31 | 886.9 | 50.4 | 0.0892 | 530 |
| Heuchera | 650 | 329.4 | 37/3.37 | 23.59 | 907.4 | 51.7 | 0.0871 | 538 |
| Flagge | 700 | 354.7 | 61/2.72 | 24.48 | 975.8 | 57.1 | 0.0811 | 561 |
| Varbena | 700 | 354.7 | 37/3.49 | 24.43 | 975.7 | 55.4 | 0.0812 | 561 |
| Kapuzinerkresse | 715.5 | 362.6 | 61/2.75 | 24.75 | 998.5 | 58.4 | 0.0793 | 569 |
| Lila | 715.5 | 362.6 | 37/3.53 | 24.71 | 998.5 | 56.7 | 0.0794 | 568 |
| Rohrkolben | 750 | 380 | 61/2.82 | 25.38 | 1046 | 60.3 | 0.0754 | 587 |
| Petunie | 750 | 380 | 37/3.62 | 25.34 | 1046 | 58.6 | 0.0755 | 586 |
| Flieder | 795 | 402.8 | 61/2.90 | 26.1 | 1110 | 63.8 | 0.0713 | 607 |
| Erdbeerbaum | 795 | 402.8 | 37/3.72 | 26.04 | 1109 | 61.8 | 0.0715 | 605 |
| Löwenmaul | 900 | 456 | 61/3.09 | 27.81 | 1256 | 70.8 | 0.0628 | 654 |
| Hahnenkamm | 900 | 456 | 37/3.96 | 27.72 | 1256 | 68.4 | 0.0631 | 652 |
| Goldenrod | 954 | 483.4 | 61/3.18 | 28.62 | 1331 | 75 | 0.0593 | 677 |
| Magnolie | 954 | 483.4 | 37/4.08 | 28.56 | 1331 | 72.6 | 0.0594 | 676 |
| Camelia sinensis | 1000 | 506.7 | 61/3.25 | 29.25 | 1394 | 78.3 | 0.0568 | 695 |
| Habichtskraut | 1000 | 506.7 | 37/4.18 | 29.26 | 1395 | 76.2 | 0.0566 | 696 |
| Rittersporn | 1033.5 | 523.7 | 61/3.31 | 29.79 | 1442 | 81.3 | 0.0547 | 710 |
| Glockenblume | 1033.5 | 523.7 | 37/4.25 | 29.75 | 1441 | 78.8 | 0.0547 | 710 |
| Ringelblume | 1113 | 564 | 61/3.43 | 30.87 | 1553 | 87.3 | 0.051 | 740 |
| Hagedorn | 1192.5 | 604.2 | 61/3.55 | 31.95 | 1662 | 93.5 | 0.0476 | 771 |
| Narsissus | 1272 | 644.5 | 61/3.67 | 33.03 | 1774 | 98.1 | 0.0445 | 802 |
| Akelei | 1351 | 694.8 | 61/3.78 | 34.02 | 1884 | 104 | 0.042 | 829 |
| Nelke | 1431 | 725.1 | 61/3.89 | 35.01 | 1997 | 108 | 0.0396 | 858 |
| Gladiolus/Gladiole | 1510.5 | 765.4 | 61/4.00 | 36 | 2108 | 114 | 0.0375 | 885 |
| Coreopsis | 1590 | 805.7 | 61/4.10 | 36.9 | 2216 | 120 | 0.0357 | 911 |
| Jasmin | 1750 | 886.7 | 61/4.30 | 38.7 | 2442 | 132 | 0.0324 | 962 |
| Primel | 2000 | 1013 | 91/3.77 | 41.47 | 2787 | 153 | 0.0286 | 1032 |
| Beifuß | 2250 | 1140 | 91/3.99 | 43.89 | 3166 | 167 | 0.0255 | 1099 |
| Lupine | 2500 | 1267 | 91/4.21 | 46.31 | 3519 | 186 | 0.0229 | 1163 |
| Bitterrot | 2750 | 1393 | 91/4.42 | 48.62 | 3872 | 205 | 0.0208 | 1223 |
| Trillium | 3000 | 1520 | 127/3.90 | 50.7 | 4226 | 223 | 0.0193 | 1271 |
| Bluebonnet | 3500 | 1773 | 127/4.22 | 54.86 | 4977 | 261 | 0.0165 | 1373 |
| Code | Nennfläche (nominal mm^2) | Nennfläche (theoretisch mm²) | Verseilung (Anzahl x mm) | Gesamtdurchmesser (mm) | Gewicht (kg / km) | Nennfestigkeit (kN) | Elektrischer Widerstand (Ω/Km) | Aktuelle Bewertung (A) |
|---|---|---|---|---|---|---|---|---|
| Mücke | 22 | 23.33 | 7/2.06 | 6.18 | 64 | 3.99 | 1.227 | 106 |
| Schnake | 25 | 26.8 | 7/2.21 | 6.6 | 73.8 | 4.83 | 1.0643 | 122 |
| Mosquito | 35 | 37.0 | 7/2.59 | 7.8 | 102.1 | 6.27 | 0.7749 | 141 |
| Marienkäfer | 40 | 42.8 | 7/2.79 | 8.4 | 117.9 | 7.28 | 0.6678 | 157 |
| Ameise | 50 | 52.83 | 7/3.10 | 9.3 | 145 | 8.28 | 0.5419 | 175 |
| Fly | 60 | 63.55 | 7/3.40 | 10.2 | 174 | 9.9 | 0.4505 | 196 |
| Schmeißfliege | 70 | 73.7 | 7/3.66 | 11.0 | 202 | 11.34 | 0.3881 | 215 |
| Ohrflügel | 75 | 78.5 | 7/3.78 | 11.4 | 215 | 11.94 | 0.3644 | 232 |
| Heuschrecke | 80 | 84.1 | 7/3.91 | 11.7 | 230 | 12.78 | 0.3406 | 249 |
| Clegg | 90 | 95.6 | 7/4.17 | 12.5 | 262 | 14.53 | 0.2944 | 253 |
| Wespe | 100 | 106 | 7/4.39 | 13.17 | 290 | 16.00 | 0.2702 | 268 |
| Käfer | 100 | 106.0 | 19/2.67 | 13.4 | 293 | 17.42 | 0.2704 | 260 |
| Biene | 125 | 132.0 | 7/4.90 | 14.7 | 361 | 19.44 | 0.2169 | 325 |
| Kricket | 150 | 157.9 | 7/5.36 | 16.1 | 432 | 23.85 | 0.1818 | 345 |
| hornisse | 150 | 157.6 | 19/3.25 | 16.25 | 434 | 25.7 | 0.1825 | 342 |
| Caterpillar | 175 | 186 | 19/3.53 | 17.7 | 512 | 28.63 | 0.1547 | 399 |
| Chater | 200 | 213.2 | 19/3.78 | 18.9 | 587 | 35.4 | 0.1349 | 412 |
| Spiders | 225 | 236.9 | 19/3.99 | 20.0 | 652 | 36.01 | 0.1211 | 462 |
| Kakerlake | 250 | 265.7 | 19/4.22 | 21.1 | 731 | 40.4 | 0.1083 | 471 |
| Schmetterling | 300 | 322.7 | 19/4.65 | 23.25 | 888 | 48.75 | 0.08916 | 530 |
| Motte | 350 | 373.3 | 19/5.00 | 25.0 | 1027 | 56.37 | 0.07711 | 562 |
| Drohne | 350 | 373.3 | 37/3.58 | 25.1 | 1029 | 57.45 | 0.07741 | 560 |
| Heuschrecke | 400 | 428.5 | 19/5.36 | 26.8 | 1179 | 64.73 | 0.06710 | 580 |
| Tausendfüßler | 400 | 415.2 | 37/3.78 | 26.46 | 1145 | 63.1 | 0.06944 | 616 |
| Maikäfer | 475 | 486.1 | 37/4.09 | 28.6 | 1342 | 74.01 | 0.05900 | 740 |
| Skorpion | 500 | 529.8 | 37/4.27 | 29.9 | 1460 | 79.98 | 0.05400 | 887 |
| Zikade | 600 | 628.3 | 37/4.65 | 32.6 | 1733 | 94.95 | 0.04500 | 1056 |
| Tarantel | 750 | 794.6 | 37/5.23 | 36.6 | 2191 | 120.1 | 0.03627 | 1320 |
| Nennfläche (nominal mm^2) | Nennfläche (theoretisch mm²) | Verseilung (Anzahl x mm) | Gesamtdurchmesser (mm) | Gewicht (kg / km) | Nennfestigkeit (kN) | Elektrischer Widerstand (Ω/Km) | Aktuelle Bewertung (A) |
|---|---|---|---|---|---|---|---|
| 16 | 15.89 | 7/1.70 | 5.1 | 43 | 2.84 | 1.8022 | 83 |
| 25 | 24.25 | 7/2.10 | 6.3 | 66 | 4.17 | 1.181 | 108 |
| 35 | 34.36 | 7/2.50 | 7.5 | 94 | 5.78 | 0.8333 | 134 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 7.94 | 0.5787 | 168 |
| 50 | 48.35 | 19/1.80 | 9 | 133 | 8.45 | 0.5951 | 166 |
| 70 | 65.81 | 19/2.10 | 10.5 | 181 | 11.32 | 0.4372 | 200 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 15.68 | 0.3085 | 248 |
| 120 | 116.99 | 19/2.80 | 14 | 322 | 18.78 | 0.2459 | 285 |
| 150 | 147.11 | 37/2.25 | 15.8 | 406 | 25.3 | 0.196 | 328 |
| 185 | 181.62 | 37/2.50 | 17.5 | 500 | 30.54 | 0.1588 | 373 |
| 240 | 242.54 | 61/2.25 | 20.3 | 670 | 39.51 | 0.1191 | 445 |
| 300 | 299.43 | 61/2.50 | 22.5 | 827 | 47.7 | 0.0965 | 506 |
| 400 | 400.14 | 61/2.89 | 26 | 1104 | 60.86 | 0.0722 | 602 |
| 500 | 499.83 | 61/3.23 | 29.1 | 1379 | 74.67 | 0.0578 | 688 |
| 625 | 626.2 | 91/2.96 | 32.6 | 1732 | 95.25 | 0.0462 | 786 |
| 800 | 802.09 | 91/3.35 | 36.9 | 2218 | 118.39 | 0.036 | 907 |
| 1000 | 999.71 | 91/3.74 | 41.1 | 2767 | 145.76 | 0.0289 | 1026 |
| Code | Nennfläche (mm^2) | Verseilung (Anzahl x mm) | Gesamtdurchmesser (mm) | Gewicht (kg / km) | Nennfestigkeit (kN) | Elektrischer Widerstand (Ω/Km) | Aktuelle Bewertung (A) |
|---|---|---|---|---|---|---|---|
| 10 | 10 | 7/1.35 | 4.05 | 27.4 | 1.95 | 2.8633 | 62 |
| 16 | 16 | 7/1.71 | 5.13 | 43.8 | 3.04 | 1.7896 | 84 |
| 25 | 25 | 7/2.13 | 6.39 | 68.4 | 4.5 | 1.1453 | 110 |
| 40 | 40 | 7/2.70 | 8.1 | 109.4 | 6.8 | 0.7158 | 147 |
| 63 | 63 | 7/3.39 | 10.17 | 172.3 | 10.39 | 0.4545 | 195 |
| 100 | 100 | 19/2.59 | 12.95 | 274.8 | 17 | 0.2877 | 259 |
| 125 | 125 | 19/2.89 | 14.45 | 343.6 | 21.25 | 0.2302 | 297 |
| 160 | 160 | 19/3.27 | 16.35 | 439.8 | 26.4 | 0.1798 | 345 |
| 200 | 200 | 19/3.66 | 18.3 | 549.7 | 32 | 0.1439 | 396 |
| 250 | 250 | 19/4.09 | 20.45 | 687.1 | 40 | 0.1151 | 454 |
| 315 | 315 | 37/3.29 | 23.03 | 867.9 | 51.97 | 0.0916 | 522 |
| 400 | 400 | 37/3.71 | 25.97 | 1102 | 64 | 0.0721 | 603 |
| 450 | 450 | 37/3.94 | 27.58 | 1239.8 | 72 | 0.0641 | 647 |
| 500 | 500 | 37/4.15 | 29.05 | 1377.6 | 80 | 0.0577 | 688 |
| 560 | 560 | 37/4.39 | 30.73 | 1542.9 | 89.6 | 0.0515 | 736 |
| 630 | 630 | 61/3.63 | 32.67 | 1738.3 | 100.8 | 0.0458 | 789 |
| 710 | 710 | 61/3.85 | 34.65 | 1959.1 | 113.6 | 0.0407 | 845 |
| 800 | 800 | 61/4.09 | 36.81 | 2207.4 | 128 | 0.0361 | 905 |
| 900 | 900 | 61/4.33 | 38.97 | 2483.3 | 144 | 0.0321 | 967 |
| 1000 | 1000 | 61/4.57 | 41.13 | 2759.2 | 160 | 0.0289 | 1026 |
| 1120 | 1120 | 91/3.96 | 43.56 | 3093.5 | 179.2 | 0.0258 | 1091 |
| 1250 | 1250 | 91/4.18 | 45.98 | 3452.6 | 200 | 0.0231 | 1157 |
| 1400 | 1400 | 91/4.43 | 48.73 | 3866.9 | 224 | 0.0207 | 1226 |
| 1500 | 1500 | 91/4.58 | 50.38 | 4143.1 | 240 | 0.0193 | 1270 |
| Dirigentencodename | Litzenanzahl und Drahtdurchmesser (Anzahl/mm) | Nenndurchmesser (mm) | Querschnittsfläche (mm2) | Ungefähre Masse (kg/km) | Bruchlast (kN) | Elastizitätsmodul (GPa) | linearer Ausdehnungskoeffizient (x 10-6/°C) | Gleichstromwiderstand bei 20 °C (Ω/km) | Wechselstromwiderstand bei 50 Hz (Ω/km) |
|---|---|---|---|---|---|---|---|---|---|
| Löwe | 7/2.50 | 7.5 | 34.4 | 94.3 | 5.71 | 65 | 23 | 0.833 | 1.02 |
| Leoniden | 7/2.75 | 8.25 | 41.6 | 113 | 6.72 | 65 | 23 | 0.689 | 0.842 |
| Libra | 7/3.00 | 9 | 49.5 | 135 | 7.98 | 65 | 23 | 0.579 | 0.707 |
| Mars | 7/3.75 | 11.3 | 77.3 | 211 | 11.8 | 65 | 23 | 0.37 | 0.452 |
| Quecksilber | 7/4.50 | 13.5 | 111 | 304 | 16.9 | 65 | 23 | 0.258 | 0.315 |
| Mond | 7/4.75 | 14.3 | 124 | 339 | 18.9 | 65 | 23 | 0.232 | 0.284 |
| Neptun | 19/3.25 | 16.3 | 158 | 433 | 24.7 | 65 | 23 | 0.183 | 0.224 |
| Orion | 19/3.50 | 17.5 | 183 | 503 | 28.7 | 65 | 23 | 0.157 | 0.192 |
| Pluto | 19/3.75 | 18.8 | 210 | 576 | 31.9 | 65 | 23 | 0.137 | 0.168 |
| Saturn | 37/3.00 | 21 | 262 | 721 | 42.2 | 64 | 23 | 0.11 | 0.135 |
| Sirius | 37/3.25 | 22.8 | 307 | 845 | 48.2 | 64 | 23 | 0.094 | 0.116 |
| Stier | 19/4.75 | 23.8 | 337 | 924 | 51.3 | 65 | 23 | 0.0857 | 0.105 |
| Triton | 37/3.75 | 26.3 | 409 | 1120 | 62.2 | 64 | 23 | 0.0706 | 0.0872 |
| Uranus | 61/3.25 | 29.3 | 506 | 1400 | 75.2 | 64 | 23 | 0.0572 | 0.071 |
| Ursula | 61/3.50 | 31.5 | 587 | 1620 | 87.3 | 64 | 23 | 0.0493 | 0.0616 |
| Venus | 61/3.75 | 33.8 | 673 | 1860 | 97.2 | 64 | 23 | 0.0429 | 0.0539 |
| Nennquerschnitt (mm2) | Anzahl der Drähte | Drahtdurchmesser (mm) | Berechneter Querschnitt (mm2) | Gesamtdurchmesser (mm) | Gleichstromwiderstand bei 20 (Ω/km) | Mindestbruchlast | Gewicht des Leiters (kg/km) | Fettgewicht (kg/km) |
|---|---|---|---|---|---|---|---|---|
| 10 | 7 | 1.35 | 10.0 | 4.05 | 2.8631 | 1950 | 27.4 | - |
| 16 | 7 | 1.70 | 15.9 | 5.10 | 1.8007 | 3021 | 43.0 | 0.5 |
| 25 | 7 | 2.13 | 24.9 | 6.40 | 1.1498 | 4500 | 68.0 | 0.5 |
| 35 | 7 | 2.50 | 34.3 | 7.50 | 0.8347 | 5913 | 94.0 | 0.5 |
| 40 | 7 | 2.70 | 40.0 | 8.09 | 0.7157 | 6800 | 109.4 | - |
| 50 | 7 | 3.00 | 49.5 | 9.00 | 0.5784 | 8198 | 135.0 | 0.5 |
| 63 | 7 | 3.39 | 63.0 | 10.16 | 0.4544 | 10390 | 172.3 | - |
| 70 | 7 | 3.55 | 69.3 | 10.70 | 0.4131 | 11288 | 189.0 | 1.0 |
| 95 | 7 | 4.10 | 92.4 | 12.30 | 0.3114 | 14784 | 252.0 | 1.0 |
| 100 | 19 | 2.59 | 100.0 | 12.94 | 0.2877 | 17000 | 274.9 | - |
| 120 | 19 | 2.80 | 117.0 | 14.00 | 0.2459 | 19890 | 321.0 | 16 |
| 125 | 19 | 2.89 | 125.0 | 14.47 | 0.2301 | 21250 | 343.6 | - |
| 150 | 19 | 3.15 | 148.0 | 15.80 | 0.1944 | 24420 | 406.0 | 20 |
| 160 | 19 | 3.27 | 160.0 | 16.37 | 0.1798 | 26400 | 439.8 | - |
| 185 | 19 | 3.50 | 182.8 | 17.50 | 0.1574 | 29832 | 502.0 | 25 |
| 200 | 19 | 3.66 | 200.0 | 18.30 | 0.1438 | 32000 | 549.7 | - |
| 240 | 19 | 4.00 | 238.7 | 20.00 | 0.1205 | 38192 | 655.0 | 33 |
| 250 | 19 | 4.09 | 250.0 | 20.47 | 0.1150 | 40000 | 687.1 | - |
| 300 | 37 | 3.15 | 288.3 | 22.10 | 0.1000 | 47569 | 794.0 | 54 |
| 315 | 37 | 3.29 | 315.0 | 23.05 | 0.0915 | 51970 | 867.5 | - |
| 350 | 37 | 3.45 | 345.8 | 24.20 | 0.0833 | 57057 | 952.0 | 65 |
| 400 | 37 | 3.66 | 389.2 | 25.60 | 0.0740 | 63420 | 1072.0 | 73 |
| 450 | 37 | 3.90 | 449.1 | 27.30 | 0.0642 | 71856 | 1206.0 | 84 |
| 500 | 37 | 4.15 | 500.4 | 29.10 | 0.0576 | 80000 | 1378.0 | 94 |
| 550 | 61 | 3.37 | 544.0 | 30.30 | 0.0529 | 89760 | 1500.0 | 117 |
| 560 | 37 | 4.39 | 560.0 | 30.73 | 0.0531 | 89600 | 1542.2 | - |
| 600 | 61 | 3.50 | 586.8 | 31.50 | 0.0491 | 95632 | 1618.0 | 126 |
| 630 | 61 | 3.63 | 630.0 | 32.64 | 0.0458 | 100800 | 1738.4 | - |
| 650 | 61 | 3.66 | 641.7 | 32.90 | 0.0450 | 104575 | 1771.0 | 138 |
| 700 | 61 | 3.80 | 691.7 | 34.20 | 0.0417 | 112725 | 1902.0 | 149 |
| 710 | 61 | 3.85 | 710.0 | 34.65 | 0.0406 | 113600 | 1959.2 | - |
| 750 | 61 | 3.95 | 747.4 | 35.60 | 0.0386 | 119584 | 2062.0 | 161 |
| Nennquerschnitt (mm2) | Anzahl der Drähte | Drahtdurchmesser (mm) | Berechneter Querschnitt (mm2) | Gesamtdurchmesser (mm) | Gleichstromwiderstand bei 20 (Ω/km) | Mindestbruchlast | Gewicht des Leiters (kg/km) |
|---|---|---|---|---|---|---|---|
| 10 | 7 | 1.35 | 10.0 | 4.05 | 2.8631 | 1950 | 27.4 |
| 16 | 7 | 1.70 | 15.9 | 5.10 | 1.8007 | 3021 | 43.0 |
| 25 | 7 | 2.13 | 24.9 | 6.40 | 1.1498 | 4500 | 68.0 |
| 35 | 7 | 2.50 | 34.3 | 7.50 | 0.8347 | 5913 | 94.0 |
| 40 | 7 | 2.70 | 40.0 | 8.09 | 0.7157 | 6800 | 109.4 |
| 50 | 7 | 3.00 | 49.5 | 9.00 | 0.5784 | 8198 | 135.0 |
| 63 | 7 | 3.39 | 63.0 | 10.16 | 0.4544 | 10390 | 172.3 |
| 70 | 7 | 3.55 | 69.3 | 10.70 | 0.4131 | 11288 | 189.0 |
| 95 | 7 | 4.10 | 92.4 | 12.30 | 0.3114 | 14784 | 252.0 |
| 100 | 19 | 2.59 | 100.0 | 12.94 | 0.2877 | 17000 | 274.9 |
| 120 | 19 | 2.80 | 117.0 | 14.00 | 0.2459 | 19890 | 321.0 |
| 125 | 19 | 2.89 | 125.0 | 14.47 | 0.2301 | 21250 | 343.6 |
| 150 | 19 | 3.15 | 148.0 | 15.80 | 0.1944 | 24420 | 406.0 |
| 160 | 19 | 3.27 | 160.0 | 16.37 | 0.1798 | 26400 | 439.8 |
| 185 | 19 | 3.50 | 182.8 | 17.50 | 0.1574 | 29832 | 502.0 |
| 200 | 19 | 3.66 | 200.0 | 18.30 | 0.1438 | 32000 | 549.7 |
| 240 | 19 | 4.00 | 238.7 | 20.00 | 0.1205 | 38192 | 655.0 |
| 250 | 19 | 4.09 | 250.0 | 20.47 | 0.1150 | 40000 | 687.1 |
| 300 | 37 | 3.15 | 288.3 | 22.10 | 0.1000 | 47569 | 794.0 |
| 315 | 37 | 3.29 | 315.0 | 23.05 | 0.0915 | 51970 | 867.5 |
| 350 | 37 | 3.45 | 345.8 | 24.20 | 0.0833 | 57057 | 952.0 |
| 400 | 37 | 3.66 | 389.2 | 25.60 | 0.0740 | 63420 | 1072.0 |
| 450 | 37 | 3.90 | 449.1 | 27.30 | 0.0642 | 71856 | 1206.0 |
| 500 | 37 | 4.15 | 500.4 | 29.10 | 0.0576 | 80000 | 1378.0 |
| 550 | 61 | 3.37 | 544.0 | 30.30 | 0.0529 | 89760 | 1500.0 |
| 560 | 37 | 4.39 | 560.0 | 30.73 | 0.0531 | 89600 | 1542.2 |
| 600 | 61 | 3.50 | 586.8 | 31.50 | 0.0491 | 95632 | 1618.0 |
| 630 | 61 | 3.63 | 630.0 | 32.64 | 0.0458 | 100800 | 1738.4 |
| 650 | 61 | 3.66 | 641.7 | 32.90 | 0.0450 | 104575 | 1771.0 |
| 700 | 61 | 3.80 | 691.7 | 34.20 | 0.0417 | 112725 | 1902.0 |
| 710 | 61 | 3.85 | 710.0 | 34.65 | 0.0406 | 113600 | 1959.2 |
| 750 | 61 | 3.95 | 747.4 | 35.60 | 0.0386 | 119584 | 2062.0 |
-
Produktionsprozesse von blanken Freileitungsleitern
JOCA betreibt eine digitalisierte Produktionslinie speziell für die Herstellung blanker Freileitungsseile. Der Prozessablauf beginnt mit der Prüfung der Aluminium-Rohstangen und umfasst das Hochgeschwindigkeits-Drahtziehen sowie das präzise Verseilungsverfahren – alles in einer einzigen, datenüberwachten Umgebung. Um Fehler zu vermeiden, haben wir intelligente Sensoren integriert, die Durchmesser und Oberflächenglätte jeder einzelnen Leiterlage in Echtzeit überwachen. Diese automatisierte Anlage nutzt Lasermesstechnik, um die strikte Einhaltung der ASTM-, IEC- und BS-Normen zu gewährleisten. Durch die Eliminierung manueller Fehlerquellen stellt das System sicher, dass jede Rolle AAC, AAAC oder ACSR auch unter extremen Umwelteinflüssen eine gleichbleibende Zugfestigkeit und stabile elektrische Eigenschaften aufweist.
Verpackung für den Versand
Um den unterschiedlichen Transportanforderungen gerecht zu werden, stehen viele Verpackungsmethoden zur Verfügung.
Haben Sie weitere Fragen?
F: Was unterscheidet AAC von ACSR?
A: Letztendlich kommt es auf das Kernmaterial an. AAC besteht zu 100 % aus Aluminium – es ist extrem leicht und leitet Strom hervorragend, aber es ist nicht für hohe Zugkräfte ausgelegt. ACSR hingegen besitzt einen Stahlkern, der auch hohen Zugbelastungen über lange Distanzen standhält.
F: Kann ich AAC auch für sehr große Entfernungen zwischen Mobilfunkmasten verwenden?
A: Ehrlich gesagt? Keine gute Idee. Reines Aluminium neigt bei größeren Abständen zum Durchhängen. Bei großen Spannweiten sollten Sie stattdessen ACSR oder sogar AAAC verwenden. Sie benötigen diese zusätzliche mechanische Stabilität.
F: Besteht das Aluminium 1350 tatsächlich zu 99.5 % aus Reinheit?
A: Genau. Wir halten uns an ein Minimum. 99.5% ReinheitEs ist der „optimale Punkt“ für Freileitungen – es leitet Strom effizient und bleibt gleichzeitig flexibel genug, damit der Draht beim Verseilen nicht bricht.
F: Hält es der Witterung in Meeresnähe stand?
A: Ja, es ist erstaunlich widerstandsfähig gegen salzhaltige Luft. Aluminium bildet eine natürliche Oxidschicht, die Korrosion verhindert. In Küstenregionen mit hoher Luftfeuchtigkeit ist AAC (und AAAC) in der Regel langlebiger als Stahlkabel.
F: Wie sieht der Wartungsplan aus?
A: Ganz unauffällig. Sobald sie an den Masten montiert sind, kann man sie fast vergessen. Das Metall ist von Natur aus oxidationsbeständig, daher sind keine ständigen Kontrollen nötig.
F: Wie verpackt ihr die Artikel für den Versand?
A: Wir verwenden Standard behandelte HolzspulenSie sind luftdicht versiegelt, um Kratzer oder Voroxidation zu verhindern, bevor das Kabel überhaupt bei Ihnen eintrifft. Es wird montagefertig geliefert.
F: Kann ich diese in städtischen Netzwerken installieren oder nur in ländlichen Gebieten?
A: Beide Varianten eignen sich gut, aber AAC ist besonders beliebt für die städtische Stromverteilung, wo die Spannweiten kürzer sind und man das Gewicht auf den Masten so gering wie möglich halten möchte.
F: Benötigen Sie ein Angebot oder weitere Spezifikationen?
A: Am besten schlägt man auf "Kontaktiere uns" Klicken Sie hier auf den Button. Oder besuchen Sie einfach unser Profil und senden Sie uns eine Direktnachricht. Unser Technikteam meldet sich in der Regel sehr schnell zurück.
