XLPE ケーブル, 、または架橋ポリエチレンケーブルは、次世代の電気絶縁および電力伝送ユニットです 建設、エネルギー、および電気通信業界におけるそれらのニーズは、その高い抵抗、柔軟性、耐久性から来ていますが、これらのケーブルは、利用可能な従来のオプションと比較してどのように優れているのか この記事では、XLPEケーブルが異なるもの、他の絶縁材料に比べてどのような利点があるのか、なぜハイエンドインフラストラクチャの電気システムの将来にとって重要であるのかを要約します 業界の専門家から単に好奇心旺盛な人まで、このガイドはXLPEケーブルの技術とアプリケーションを誰もがスピードアップするのに役立ちます。.

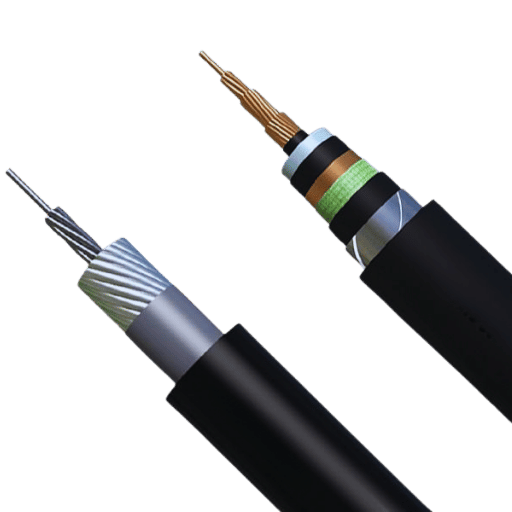

XLPE ワイヤーとは何ですか?またその製造方法は?
XLPE(クロスリンクポリエチレン)ワイヤーは、の一種である 剛性ケーブルを備えた電線 絶縁性を持ち、高温に耐えると同時に優れた絶縁性をもつこのワイヤーを作るプロセスは、ポリエチレン材料が架橋プロセスを経てポリエチレンの分子構造を変えて耐熱性を高め、分子強度を向上させることから始まります。このプロセスは、化学的または物理的手段を使用して、材料中のポリマー鎖間の結合を強化します。たとえば、材料を電子線や特定の化学物質にさらすことにより、通常のポリエチレン絶縁体よりも大幅に高い熱レベルに耐え、構造的ストレスに耐え、はるかに長い寿命を誇る断熱材料が得られます。.
架橋ポリエチレンの理解
架橋ポリエチレンは、有利な特性により、多様な産業や多次元幾何学的構造にわたって人気が高まっています。主に、熱的および機械的応力耐性を高めるための電気ケーブルの絶縁媒体として使用されています。さらに、XLPE は、温水パイプなどの高温劣化用途に適しているため、配管システムに利用されています。その強度と耐薬品性は、医療および自動車分野の困難な環境における信頼性に最適です。これらの社交的な用途は、現代のエンジニアリングおよび産業用途の材料としての XLPE の重要性を明らかにしています。.
ケーブル製造プロセス
における 第 一段階 ケーブル製作にはワイヤーが含まれます 粗金属を必要な直径の細いワイヤーに引くことから成っているデッサン 第2 段階は絶縁材を含んでいます、主にXLPEおよびポリ塩化ビニールのような材料を使用して導体の上で行われ、電気部品を機械的にそして電気的に保護しますケーブルのタイプによって、絶縁されたワイヤーは組立の強さを高めるのを助けるねじれたか、またはより線構造の形態であるそれから外側保護シースが環境および機械損傷からケーブルを保護するためにアセンブリ上で突き出ます; プラスチックかゴムは一般に使用されます、包装および配分の前に、ケーブルはテストされます必要な安全および性能の標準を満たすかどうか確認しますこれらの段階は発行されたプロダクトの信頼性および耐久性に関して決定的に重要です。.
XLPE絶縁におけるクロスリンクの役割
架橋ポリエチレン (XLPE) 絶縁は、架橋による機械的、化学的、熱的特性の改善の恩恵を受けます。このプロセスでは、ポリエチレンの分子構造を変更して、ポリマー鎖間に架橋が形成されるようにします。絶縁を熱劣化に対してより耐性を持たせます。したがって、温度定格は標準ケーブルよりも高くなります。さらに、環境応力亀裂耐性が向上し、耐久性が向上するため、絶縁はハイエンドの産業および電気用途により適しています。.
PVC 上の XLPE ケーブルの利点は何ですか?
高温耐性
XLPEケーブルは、優れた高温特性によりPVCを上回り、それを活用し、それによって市場で広く受け入れられています XLPENは、最大連続動作温度90 度の絶縁を提供し、限られた秒数に対して最大250 度の短絡温度に耐えることができます 一方、PVCケーブルは、連続動作温度が約70 度、短絡温度が約160 度に制限されています XLPE側のこの熱耐久性の向上は、使用されるデバイスが耐温度である必要がある産業、エネルギー資源、および送電システムにとって特に有益です さらに、XLPE絶縁電源ケーブルは、熱安定性が向上するため、絶縁破壊の可能性が低くなり、電気システムの信頼性と動作寿命が向上します これらの特性により、XLPEは現代の高性能ニーズの配線およびケーブル配線における頼りになる選択肢となります。.
電気的特性の改善
架橋ポリエチレンは優れた電気特性を備えており、洗練された用途で頼りになるポリマーに昇華しています。 XLPE は高い絶縁強度も享受しているため、高電圧条件下で優れた絶縁性能を発揮します。これにより、電気的損失が保護され、特に架橋ポリエチレン絶縁体を備えた中電圧ケーブルの場合、高電圧用途での送電効率が向上します。さらに、XLPE に関連する誘電率が低いため、静電容量が減少し、ケーブル システムの効率が向上します。.
XLPEの主なメリットの1 つは、部分放電に耐える能力であり、高電力電気システムにおけるシステムセキュリティを確保するための重要な安全装置である。 文献によると、XLPEテープケーブルのブレークアウト電圧は約20 kV / mmであり、絶縁ケーブルの場合、これはさらに高くなる可能性がある。 XLPEの動作安全性は、20 kv / mmを超えるブレークダウン電圧の高電圧シェルターによって超えられます。一方、これらの特性は、過酷な電気環境がXLPEの動作安全性を損なうことができないことを保証しましたそのブレークダウン機能を組み合わせることで、XLPEは現代の電気インフラのニーズを満たし、さまざまな業界およびエネルギービジネスのあらゆる面で最適なパフォーマンスを確保します。.
PVCケーブルとの比較
XLPEケーブルとPVCケーブルの間では、さまざまなエンジニアリングおよび動作パラメータが大きく異なります。たとえば、XLPE Type Rivetedは、70 °CのPVCの最大動作温度と比較して、約90°Cの最大超過サービス温度を持ち、熱性能の違いをマークします。この熱性能の違いにより、同じ設置条件下でより高い温度で定格電流を伝送できます。.
誘電特性を見ると、XLPE は PVC よりも絶縁耐力が大きいため、後者よりも高電圧に適しています。これらは、強力な電気用途やその他のコンポーネントであっても、高電圧条件下では欠陥率が低くなる耐久性の相関関係に従います。.
XLPEの化学的および物理的属性は、その耐用年数と信頼性を延ばすのに役立ちます さらに、PVCケーブルは、特に周囲温度が高い場合や紫外線への曝露が長くなる場合、経年劣化または劣化しますが、XLPE同軸ケーブルよりも多くの水、化学物質、環境応力破壊に耐えることができます。.
最後に、XLPE 絶縁により、非常に有毒な回転エステル発泡ガスが発生しますが、PVC には有害な粒子や煙が含まれていません。これらの点に加えて、XLPE ケーブルは軽量で柔軟性が高く、設置とメンテナンスを容易にします。.
このような違いは、XLPE ケーブルが太陽光発電や産業用途に最適な選択肢であるのに対し、PVC ケーブルは依然としてローエンドまたは一般用途の用途に役立つ理由を浮き彫りにしています。.
XLPE 絶縁ケーブルのさまざまな種類は何ですか?
XLPEの種類
XLPE絶縁ケーブルは、装甲ケーブルを含め、その用途と電圧に応じて分類されます。 2 次タイプには以下が含まれます:
- 低電圧 XLPE ケーブル: 定格 1kV 以下の低レベルの住宅用および商用電気方式に採用されています。.
- 中電圧XLPEケーブル: これらは特定の産業および公共事業の状況で使用され、定格電圧は1kVから35kVです。.
- 高電圧 XLPE ケーブル: これらのケーブルは、長距離にわたって接続された電力を迅速に送信するように機能し、定格電圧は 35kV を超えます。.
- 耐火性 XLPE ケーブル: 主に公共スペースで機能します。.
これらのカテゴリにより、XLPE ケーブルとそのバリアントは、他のアプリケーションと比較して運用基準および安全基準を取得できるようになります。.
XLPE 電源ケーブルの用途
XLPE電源ケーブルは、電気的、熱的、機械的特性などの優れた特性を示し、さまざまな産業やインフラストラクチャプロジェクトでの使用を可能にします。 XLPEの主要な応用分野には以下が含まれます:
- 送電および配電ネットワーク: このようなケーブルは、短距離および長距離にわたる信頼性の高い配電を保証するため、都市部および地方の送電網に需要があります。.
- 産業施設: これらのケーブルは、石油 ガス、化学工場、製造工場など多くの産業に電力を供給する上で極めて重要であり、過酷な条件下でも安全な電力を供給します。.
- 再生可能エネルギー システム: 風力および太陽光発電の取り組みでは、これらのケーブルをタービン、ソーラー パネル、変電所と送電網の接続に使用できます。.
- 商業および住宅用建物: XLPE は、電気システムやデバイスへの電力供給にも適しています。これらのケーブルは耐久性と耐火性があるため、商業または住宅での使用に最適です。.
- 地下および海底設備: XLPE 電源ケーブルは高い絶縁性と機械的強度を示し、埋設送電や水中用途に最適です。.
- 交通インフラ: XLPEは厳しい状況でも高い信頼性を持っています。これらのケーブルは、鉄道や空港を含むさまざまな交通システムに安定した電力を供給できます。.
XLPE 電源ケーブルは、さまざまな特性を組み合わせて提供するため、効率、安全性、長寿命を維持しながら、さまざまなエネルギー ニーズに対応できます。.
高電圧ケーブルのバリエーション
高圧ケーブルは構造や用途で区別できる。 主な種類は以下の通り:
- 固体型ケーブル: XLPE (架橋ポリエチレン) などの固体絶縁体で包まれており、そのプロフェッショナリズムとメンテナンスの容易さから地上システムで使用されています。.
- オイル型ケーブル: これらのケーブルは液体絶縁なので効率が向上します。これらは主に、長距離を移動し、負荷が高い架空電源ケーブルに使用されます。.
- ガス型ケーブル: これらのケーブルを SF6 絶縁ガスで満たすと、ケーブルが限られたスペースに設置されている場合、または建物内に囲まれている場合に、より優れた性能が得られます。.
- 潜水艦用途のケーブル: これらのワイヤは水中での使用を目的として作られており、水を遮断し、高い電気的安定性を確保するためにさまざまな材料の層が含まれています。.
すべてのケースは、高電圧に関する効率と有効性が必要な、さまざまなアプリケーションや作業環境でも同様に考慮されます。.

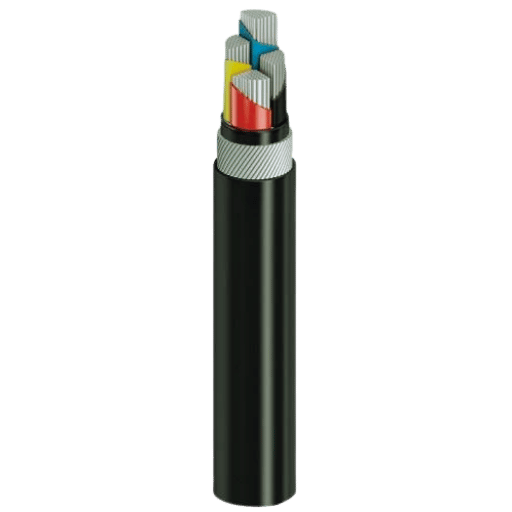

XLPE 絶縁体はどのように機能しますか?
XLPE の誘電特性
XLPEの優れた誘電特性により、高電圧絶縁用途の材料として期待されています。その誘電値の範囲は2.2~2.4 であり、これは、良好な絶縁特性と、運用システムにおけるエネルギー損失が低いことを意味します。誘電損失係数も非常に低い; 室温では、多くの場合、0.001 未満です。これは、高電圧システムにおける加熱の影響や外乱を最小限に抑えることにより、効率的な電力伝送に望ましいです。.
高い絶縁破壊限界はXLPEを特徴づけ、500 kV/mmの電界に容易に耐えることができます。高い絶縁破壊電圧は、重要な動作条件における高い信頼性と安全性を実現するための動作選択です。さらに、XLPEは、-50 °Cから90 °C、場合によってはグレードの化学配合に応じて最大105 °Cまでの広い温度スペクトルにわたって非常に合理的です。.
XLPEの独自の分子構造により、部分放電やトラッキングに強く、過酷な環境での寿命と堅牢性を向上します。 、高温での経年劣化の抵抗と安定性により、現代の送配電システム技術者は、XLPEを従来の絶縁材料よりも好んで使用しており、PVCや油を含浸させた紙などのイオン液体注入膜とは異なり、XLPEの低い吸湿性と機械的強度の組み合わせにより、電気絶縁性の高い過酷な環境でも完全に動作することができます。.
機械的特性が性能に及ぼす影響
XLPEの機械的特性は、それらが電気システムにおけるXLPE材料の強度および信頼性において極めて重要であることを意味する本質的なものである。 XLPEポリエチレンが取り付けまたは基本的な操作セットアップ中に機械的に応力を加えるかどうかを決定する上で、引張強度、破断時の利点、および耐摩耗性が最も重要であることが観察できる。たとえば、XLPEは300%よりも顕著な破断時の平均伸びを示し、約15〜25MPaの引張強度を伴い、XLPEワイヤおよびストリップは変形することなくかなりの応力を発揮することができる。.
また、XLPEは、摩耗や衝撃に耐えるように機械的に設計されているため、あらゆる運用セットアップ中の損傷に対して非常に優れた性能を発揮します さらに、超強度ポリマーは、土壌下などの非常に激しい条件でも損傷なく機能するという現代のインフラストラクチャ要件により、より大型の発電システムの重量対密度比は、不気味なほど0.92g/cm3程度で、狭いスペースや環境移動の少ないエリアで便利になります。.
さらに、研究では、材料の能力が動作応力にさらされるよりも機械的完全性を維持することが強調されています。 XLPEは、例えば、シミュレートされた経年劣化条件にさらされた後、元の機械的特性の80%以上を保持します; したがって、長期設置のための経年劣化に対する回復力を示すこのような属性は、要求の厳しい産業およびインフラストラクチャの使用のための最も顕著な材料としての位置をさらに強化します。.
断熱材としてのXLPE
望ましい熱特性と誘電特性により、架橋ポリエチレン (XLPE) は電力ケーブルに適した誘電体材料です。 XLPE は 30 kV/mm よりも優れた優れた誘電強度を備えており、適度に高い電圧で優れた絶縁破壊保護を提供します。さらに、XLPE は強力な低誘電損失特性を備えており、トランスミッション設計における電力損失の削減に有益です。.
XLPEには、高温での動作など、他のユニークな機能もあります。 -40° Cから+90° Cで機能を維持し、短絡温度は約250° Cに達します。したがって、XLPEは優れた熱安定性を提供し、非常に高い動作温度を持つ環境で使用すると信頼性が保証されます。材料の強力な耐湿性と耐薬品性により、XLPEは耐食性が必要な地下や産業用途などの過酷な環境で使用できます。.
材料の研究は、電気的ストレス下にある間にXLPEの性能を時間にわたって強調しています 実施されたテストの一部は、長期間にわたって電場にXLPEをストレスしながらクエリを解決する部分放電テストを含みます; その結果、彼らは電気がXLPEに有害な脅威をもたらさないことを確認し、その寿命をさらに延ばし、さらに、ケーブルの絶縁破壊機構である電気木が材料の架橋構造のために拡散するのを抑制するため、ケーブルの絶縁がさらに無傷のままであることを保証します。.
このような理由により、XLPE は、電力会社接続と並行して最新の配電ネットワークを設計および設置するための不可欠なコンポーネントとしてタグ付けされており、さまざまなエンジニアリング ニーズにわたって技術的および運用上の利点を提供します。.

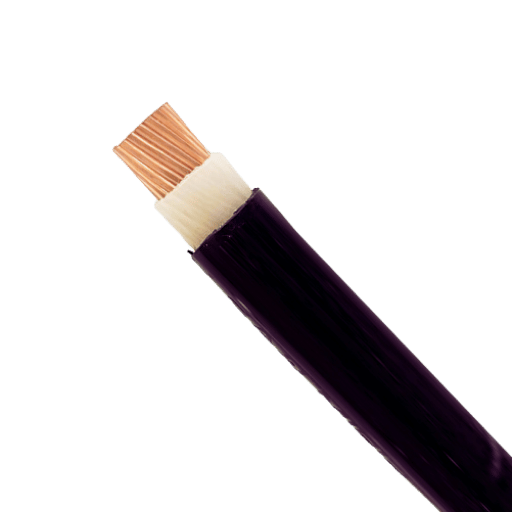

クロスリンク ポリエチレン ケーブルの一般的な用途は何ですか?
送電と配電
架橋ポリエチレン (XLPE) ケーブルは、低導電率、高熱抵抗、機械的耐久性という優れた特性を示し、送配電分野で非常に人気があります。信頼性と効率性を示すこれらの高電圧および中電圧ケーブルをお勧めします。電気および熱ストレスに耐え、悪天候下でも保護を維持できます。これは、家電配線、架空送電線、送電網変電所、長距離通信ケーブル配線に最適です。.
電気ケーブル使用
絶縁抵抗が高いなどのユニークな特徴により、架橋ポリエチレンケーブルは多様な用途を持っています 私はそれらを産業施設、再生可能エネルギー設備、住宅配線工事で使用しています 高温、機械的に応力を受けた、または化学的に腐食性の環境に役立ち、を含むさまざまな電気設備の保護と信頼性を保証します スチールワイヤー装甲ケーブル.
高電圧環境での利点
XLPEワイヤは、絶縁度が高いため、高電圧アプリケーションで一連のリードを示し、高い絶縁抵抗を提供します ケーブル内の水分も少ないため、電流漏れのリスクを排除し、信頼性の高い電力伝送を保証します XLPEワイヤは、熱的および機械的応力許容誤差が大きく、メンテナンスの必要性が少なく優れた耐久性を提供するため、コスト効率が高く、より優れています 次に、XLPEワイヤは、従来の絶縁材料よりも高電圧を処理する能力が高く、より適しています。.
よくある質問 (FAQ)
Q: XLPEケーブルとはどういう意味ですか?
A: XLPEケーブルは架橋ポリエチレンの外層を持っています この絶縁材料は、拡張使用などのケーブルの強度と電気特性を向上させます これは、ケーブル業界のさまざまなアプリケーションで広く使用されています。.
Q: XLPEによって絶縁されるケーブルの利点は何ですか?
A: ケーブルに xlpe 絶縁体を付ける利点には、熱性能の向上、通電能力の向上、電気性能の向上、機械的強度の向上などがあります。 xlpe を使用すると、配線上のシースは、電力配分や長距離送電のために、通常および高温の状況で確実に機能します。.
Q: XLPEとPVC絶縁体の区別は何ですか?
A: XLPEの絶縁材およびポリ塩化ビニールの絶縁材は耐水性合板の特性のために主に異なります。 、XLPEまたは架橋ポリエチレンは熱硬化性であり、従って高温へのより優秀な抵抗およびよりよい電気性能を熱可塑性プラスチックであるポリ塩化ビニールまたはポリ塩化ビニールよりより高度電気適用のためにこの種類のワイヤーを使用するためにより合理的、主に低圧力の適用のためにだけ使用されるポリ塩化ビニール ワイヤーを、考えられます。.
Q: XLPEケーブルの分類は何ですか?
A: XLPEケーブルは、電圧xlpeケーブル、中電圧xlpeケーブル、高圧ケーブルなど、多くの種類があり、また、それらは装甲ケーブルと非装甲ケーブルに分類されます。各ケーブルは、ある程度の性能を達成するために、指定された用途と環境のために作られています。.
Q: 架橋ポリエチレンはどのような方法でケーブル絶縁体の構造を改善しますか?
A: 架橋ポリエチレンは、三次元分子構造を構築することで絶縁を強化し、絶縁された電源ケーブルの熱安定性と強度の両方を高めることで、ケーブルの構造を促進します。.
Q: XLPEを配電網での利用に適したものにする理由は何ですか?
A: その理由は、XLPE 絶縁ジャケットの絶縁特性、高電圧性能、および電気ケーブルの長い耐久性の向上です。これにより、より低いエネルギー損失で効果的かつエネルギー効率の高い伝送が可能になり、故障のリスクが最小限に抑えられ、保守可能なネットワークに好ましいタイプの電気ケーブルになります。.
Q: XLPEケーブルはどのような電圧アプリケーションをサポートしていますか?
A: XLPE ケーブルは、高電圧アプリケーションに適しています。その絶縁により、信頼性と安全性が不可欠なこれらの設備で有益な追加の誘電特性が提供されます。.
Q: XLPEケーブルは低電圧電力アプリケーションで利用できますか?
A: 低電圧用途に広く利用されているPVC絶縁ケーブルとの比較、低電圧電力は同等の電気的性能を持ち、また絶縁耐久性の向上に貢献するためXLPEケーブルの得意分野であり、その結果、産業用と商業用の両方の低電圧用途に使用されているという一貫した評判を得ています。.
Q: XLPEや他の絶縁タイプと比較して性能の違いはありますか?
A: XLPEは熱および電気特性、応力割れ、耐久能力に関してポリエチレン絶縁材およびエチレン プロピレン ゴムを一貫して上回ります。 XLPEの属性は極限状態の下で機能する必要があるワイヤにとって最適な選択です。.
参照ソース
1. (Chongjun et al., 2021, pp. 93 ～ 93)
- 主な調査結果:
- 高温で14 日間過酷な熱老化を行った後、XLPEの体積抵抗率は1014 °M以上を維持します。.
- 通常、表面は XLPE で最初にチェーンが破損する領域です。.
- キセノンランプの老化中に光によって引き起こされるフリーラジカル反応により、XLPE の分解が促進されます。.
- キセノンランプ後の老化後の XLPE の高分子は、比較的同じサイズのより小さな分子アルカンに分解されます。.
- 方法論:
- キセノンランプと熱老化手順は XLPE 材料に対して実行されました。.
- 老化メカニズムは、フーリエ変換赤外線分析と熱分解ガスクロマトグラフィー質量分析技術を使用してマッピングされました。.
- 引張試験、表面抵抗率試験、体積抵抗率試験を使用して、電気的および機械的特性を研究しました。.
2. (田山他、1995 年、1718 年 ~ 1723 ページ)
- 主な調査結果:
- ベゼルとアンカーの損傷を防ぐために、光ファイバーセンサーが埋め込まれた 6.6 kV XLPE 海底電力ケーブルが作成されました。.
- 前述の主張は、圧縮、湾曲、およびループ テストによって裏付けられました。.
- ケーブルの電圧と電流も、ケーブルの温度を測定する集積光ファイバーを使用して遮断されました。.
- 方法論:
- 統合された光ファイバー センサーは、6.6 kV XLPE 海底電力ケーブルに組み込まれました。.
- 策定されたテストにより、ケーブル管理者の評価者は圧縮、可逆、プル、ループ テストを実行できるようになりました。.
- テレメトリ熱カップリングを備えたケーブルは、温度の測定に大きく依存していました。.
3. (ジャングオとゼジュン、2015 年)
- 主な調査結果:
- 研究者らはANSYSソフトウェアと協力して、さまざまな負荷条件にわたるDC海底XLPEケーブルの温度場分布をモデル化し、調査した。.
- より大きな電界強度は、無負荷状態を除き、構造要素の外側絶縁体の近くで、樹枝状ワイヤのコアに近い場合に検出されます。.
- 電界強度として100kv/mmの値に達することができます。.
- 方法論:
- ANSYS有限要素解析ソフトウェアを使用して、DC海底XLPEケーブルの温度と電場分布を調べました。.
- ケーブルは、定格、過負荷、無負荷の 3 つの異なる負荷条件でテストされました。.
- この研究により、最大電界強度の位置とサイズが確立されました。.
