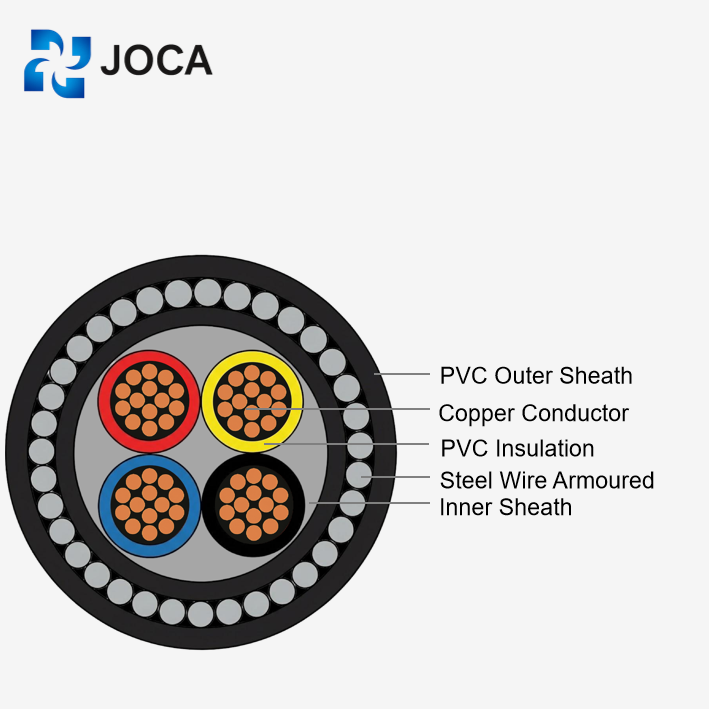

NYRY/NAYRY
Многожильный силовой кабель 0.6/1 кВ с ПВХ изоляцией, стальной проволокой в броне и ПВХ оболочкой.
- Дирижер: медный/алюминиевый проводник
- Изоляция: Экструдированный слой поливинилхлорида (ПВХ) – тип (ПВХ/А) по стандарту IEC 60502-1.
- Постельное бельеЭкструдированный слой поливинилхлорида (ПВХ) – тип (ST1) по стандарту IEC 60502-1.
- Бронирование: Один слой круглой оцинкованной стальной проволоки.
- Внешняя курткаЭкструдированный слой поливинилхлорида (ПВХ) – тип (ST1) по стандарту IEC 60502-1.
- Быстрая обработка проб с помощью индивидуальных решений
- Высококачественные материалы
- Доступные цены
- Доставка по всему миру
- Для лучшей защиты данных убедитесь, что все загрузки безопасны.
Экономьте в среднем не менее 30%
-
Описание товара:
NYRY/NAYRY: Описание и технические характеристики продукта
НЬИР (медь) и НАЙРИ (Алюминий) Эти серии являются стандартными рабочими лошадками для подземных распределительных сетей.0.6 / 1 кВВ отличие от небронированных кабелей, эти кабели имеют следующие характеристики: Броня из оцинкованной стальной проволоки (SWA)Это создает прочную механическую оболочку вокруг сердечников, а значит, вы можете похоронить их прямо в грунте, не опасаясь сдавливающих нагрузок или случайных ударов. Мы сочетаем это с проверенными технологиями. Изоляция из ПВХ для обеспечения долговечности и экономичности кабеля для промышленных или энергетических сетей.
-
Преимущества
NYRY/NAYRY: Преимущества и особенности
Реальная броня (SWA): В нем есть клетка из Оцинкованная стальная проволока. Это не просто декоративный элемент — он предотвращает раздавливание керна камнями, лопатами или даже грызунами. Идеально подходит для прямого захоронения.
Проверенная технология ПВХ: Мы используем стандарт Изоляция из ПВХ (Тип ПВХ/А). Это стандартный материал в отрасли не просто так: он стабилен, долговечен и соответствует требованиям. МЭК 60502-1 не усложняя ситуацию.
Двойная защита оболочки: И подстилка, и внешняя оболочка являются ПВХ типа ST1Это означает, что он устойчив к истиранию и коррозии в траншее. Он рассчитан на то, чтобы выдержать монтаж.
Никаких догадок: Раскройте оболочку, и вы увидите стандартные цветовые коды (красный, желтый, синий, черный). Ваши электрики будут точно знать, какая фаза к чему относится — никаких дополнительных звонков не потребуется.
Технические характеристики NYRY/NAYRY
| Компонент/Параметр | Описание / Стандарт |
|---|---|
| Общее описание | Эти кабели предназначены для стационарной прокладки внутри и снаружи помещений в низковольтных электросистемах. |
| Применимые стандарты | Силовые кабели низкого напряжения разработаны и испытаны в соответствии со всеми требованиями последней редакции стандарта IEC 60502-1. Кроме того, мы можем предложить ряд альтернативных конструкций в соответствии с требованиями заказчика. |
| Проводник (медь) | Простая отожженная многопроволочная круглая (rm) или секторная (sm) медная жила (класс 2 по IEC 60228). |
| Проводник (алюминий) | Многопроволочный круглый (rm) или секторный (sm) алюминиевый проводник (класс 2 по IEC 60228). |
| Изоляция | Экструдированный слой поливинилхлорида (ПВХ) - тип (ПВХ/А) по IEC 60502-1. |
| сборка | При необходимости сердечники собираются вместе с использованием негигроскопичного наполнителя. |
| Постельное белье | Экструдированный слой поливинилхлорида (ПВХ) - тип (ST1) согласно IEC 60502-1. |
| Броня | Один слой круглой оцинкованной стальной проволоки. |
| Внешняя куртка | Экструдированный слой поливинилхлорида (ПВХ) - тип (ST1) согласно IEC 60502-1. |
Размеры/Параметры
| Категория | Номинальное поперечное сечение (мм2) | Форма | Макс. сопротивление постоянному току при 20°C (Ом/км) | Макс. сопротивление переменному току при 70°C (Ом/км) | Ток: Проложен в земле (А) | Ток: Проложен в каналах (А) | Ток: Проложенный в свободном воздухе (А) | Примерный общий диаметр (мм) | Примерный общий вес (кг/км) |
|---|---|---|---|---|---|---|---|---|---|
| Двухжильные кабели | 1.5 | rm | 12.1000 | 14.4777 | 27 | 20 | 23 | 13.5 | 365 |
| Двухжильные кабели | 2.5 | rm | 7.4100 | 8.8661 | 35 | 25 | 30 | 14.4 | 420 |
| Двухжильные кабели | 4 | rm | 4.6100 | 5.5159 | 46 | 34 | 40 | 16.3 | 535 |
| Двухжильные кабели | 6 | rm | 3.0800 | 3.6853 | 57 | 42 | 51 | 18.3 | 750 |
| Двухжильные кабели | 10 | rm | 1.8300 | 2.1899 | 75 | 56 | 68 | 19.5 | 970 |
| Двухжильные кабели | 16 | rm | 1.1500 | 1.3763 | 97 | 72 | 89 | 21.5 | 1095 |
| Двухжильные кабели | 25 | rm | 0.7270 | 0.8703 | 125 | 95 | 120 | 25.3 | 1605 |
| Двухжильные кабели | 35 | rm | 0.5240 | 0.6276 | 149 | 115 | 146 | 27.4 | 1910 |
| Трехжильные кабели | 1.5 | rm | 12.1000 | 14.4777 | 22 | 16 | 19 | 14.0 | 400 |
| Трехжильные кабели | 2.5 | rm | 7.4100 | 8.8661 | 29 | 21 | 25 | 15.0 | 470 |
| Трехжильные кабели | 4 | rm | 4.6100 | 5.5159 | 38 | 27 | 34 | 17.9 | 725 |
| Трехжильные кабели | 6 | rm | 3.0800 | 3.6853 | 47 | 34 | 42 | 19.2 | 840 |
| Трехжильные кабели | 10 | rm | 1.8300 | 2.1899 | 62 | 45 | 57 | 20.9 | 980 |
| Трехжильные кабели | 16 | rm | 1.1500 | 1.3763 | 80 | 59 | 75 | 23.1 | 1240 |
| Трехжильные кабели | 25 | rm | 0.7270 | 0.8703 | 104 | 78 | 101 | 27.1 | 1815 |
| Трехжильные кабели | 35 | sm | 0.5240 | 0.6276 | 115 | 88 | 110 | 26.4 | 2020 |
| Трехжильные кабели | 50 | sm | 0.3870 | 0.4639 | 137 | 106 | 134 | 30.2 | 2595 |
| Трехжильные кабели | 70 | sm | 0.2680 | 0.3220 | 167 | 131 | 168 | 34.5 | 3605 |
| Трехжильные кабели | 95 | sm | 0.1930 | 0.2328 | 200 | 159 | 205 | 38.7 | 4630 |
| Трехжильные кабели | 120 | sm | 0.1530 | 0.1856 | 226 | 180 | 235 | 40.6 | 5435 |
| Четырехжильные кабели | 1.5 | rm | 12.1000 | 14.4777 | 22 | 16 | 19 | 14.9 | 450 |
| Четырехжильные кабели | 2.5 | rm | 7.4100 | 8.8661 | 29 | 21 | 25 | 15.9 | 530 |
| Четырехжильные кабели | 4 | rm | 4.6100 | 5.5159 | 38 | 27 | 34 | 19.1 | 820 |
| Четырехжильные кабели | 6 | rm | 3.0800 | 3.6853 | 47 | 34 | 42 | 20.5 | 970 |
| Четырехжильные кабели | 10 | rm | 1.8300 | 2.1899 | 62 | 45 | 57 | 22.4 | 1165 |
| Четырехжильные кабели | 16 | rm | 1.1500 | 1.3763 | 80 | 59 | 75 | 25.5 | 1630 |
| Четырехжильные кабели | 25 | rm | 0.7270 | 0.8703 | 104 | 78 | 101 | 29.3 | 2190 |
| Четырехжильные кабели | 35 | sm | 0.5240 | 0.6276 | 115 | 88 | 110 | 29.9 | 2545 |
| Четырехжильные кабели | 50 | sm | 0.3870 | 0.4639 | 137 | 106 | 134 | 35.5 | 3540 |
| Четырехжильные кабели | 70 | sm | 0.2680 | 0.3220 | 167 | 131 | 168 | 39.1 | 4535 |
| Четырехжильные кабели | 95 | sm | 0.1930 | 0.2328 | 200 | 159 | 205 | 44.0 | 6220 |
| Четырехжильные кабели | 120 | sm | 0.1530 | 0.1856 | 226 | 180 | 235 | 47.8 | 7440 |
| Четырехжильные кабели | 150 | sm | 0.1240 | 0.1514 | 252 | 205 | 268 | 52.5 | 8855 |
| Четырехжильные кабели | 185 | sm | 0.0991 | 0.1224 | 283 | 232 | 306 | 57.9 | 10765 |
| Четырехжильные кабели | 240 | sm | 0.0754 | 0.0952 | 325 | 269 | 358 | 64.2 | 13470 |
| Четырехжильные кабели | 300 | sm | 0.0601 | 0.0780 | 362 | 303 | 406 | 70.3 | 16340 |
| Четырехжильные кабели | 400 | sm | 0.0470 | 0.0638 | 402 | 342 | 465 | 80.6 | 21420 |
| Четырехжильные кабели | 500 | sm | 0.0366 | 0.0531 | 442 | 379 | 521 | 88.3 | 26650 |
| Четырехжильные кабели с укороченной нейтралью | 25 пог.м. + 16 пог.м. | - | 0.7270 / 1.1500 | 0.8703 / 1.3763 | 104 | 78 | 101 | 28.3 | 2065 |
| Четырехжильные кабели с укороченной нейтралью | 35 см + 16 пог.м. | - | 0.5240 / 1.1500 | 0.6276 / 1.3763 | 115 | 88 | 110 | 29.9 | 2385 |
| Четырехжильные кабели с укороченной нейтралью | 50 см + 25 пог.м. | - | 0.3870 / 0.7270 | 0.4639 / 0.8703 | 137 | 106 | 134 | 35.5 | 3300 |
| Четырехжильные кабели с укороченной нейтралью | 70 см + 35 см | - | 0.2680 / 0.5240 | 0.3220 / 0.6276 | 167 | 131 | 168 | 39.1 | 4135 |
| Четырехжильные кабели с укороченной нейтралью | 95 см + 50 см | - | 0.1930 / 0.3870 | 0.2328 / 0.4639 | 200 | 159 | 205 | 44.0 | 5270 |
| Четырехжильные кабели с укороченной нейтралью | 120 см + 70 см | - | 0.1530 / 0.2680 | 0.1856 / 0.3220 | 226 | 180 | 235 | 47.8 | 6860 |
| Четырехжильные кабели с укороченной нейтралью | 150 см + 70 см | - | 0.1240 / 0.2680 | 0.1514 / 0.3220 | 252 | 205 | 268 | 52.5 | 7945 |
| Четырехжильные кабели с укороченной нейтралью | 185 см + 95 см | - | 0.0991 / 0.1930 | 0.1224 / 0.2328 | 283 | 232 | 306 | 57.9 | 9625 |
| Четырехжильные кабели с укороченной нейтралью | 240 см + 120 см | - | 0.0754 / 0.1530 | 0.0952 / 0.1856 | 325 | 269 | 358 | 64.2 | 12020 |
| Четырехжильные кабели с укороченной нейтралью | 300 см + 150 см | - | 0.0601 / 0.1240 | 0.0780 / 0.1514 | 362 | 303 | 406 | 70.3 | 14575 |
| Четырехжильные кабели с укороченной нейтралью | 400 см + 185 см | - | 0.0470 / 0.0991 | 0.0638 / 0.1224 | 402 | 342 | 465 | 80.6 | 19105 |
| Четырехжильные кабели с укороченной нейтралью | 500 см + 240 см | - | 0.0366 / 0.0754 | 0.0531 / 0.0952 | 442 | 379 | 521 | 88.3 | 23670 |
| Категория | Номинальное поперечное сечение (мм2) | Форма | Макс. сопротивление постоянному току при 20°C (Ом/км) | Макс. сопротивление переменному току при 70°C (Ом/км) | Ток: Проложен в земле (А) | Ток: Проложен в каналах (А) | Ток: Проложенный в свободном воздухе (А) | Примерный общий диаметр (мм) | Примерный общий вес (кг/км) |
|---|---|---|---|---|---|---|---|---|---|
| Двухжильные кабели | 10 | rm | 3.0800 | 3.7007 | 58 | 43 | 52 | 19.5 | 750 |
| Двухжильные кабели | 16 | rm | 1.9100 | 2.2950 | 75 | 56 | 69 | 21.5 | 900 |
| Двухжильные кабели | 25 | rm | 1.2000 | 1.4421 | 97 | 74 | 93 | 24.8 | 1265 |
| Двухжильные кабели | 35 | rm | 0.8680 | 1.0433 | 116 | 89 | 113 | 27.4 | 1490 |
| Трехжильные кабели | 10 | rm | 3.0800 | 3.7007 | 48 | 35 | 44 | 20.9 | 800 |
| Трехжильные кабели | 16 | rm | 1.9100 | 2.2950 | 62 | 46 | 58 | 23.1 | 955 |
| Трехжильные кабели | 25 | rm | 1.2000 | 1.4421 | 81 | 60 | 78 | 26.5 | 1335 |
| Трехжильные кабели | 35 | sm | 0.8680 | 1.0433 | 89 | 68 | 85 | 26.4 | 1385 |
| Трехжильные кабели | 50 | sm | 0.6410 | 0.7707 | 106 | 82 | 104 | 30.2 | 1735 |
| Трехжильные кабели | 70 | sm | 0.4430 | 0.5331 | 130 | 102 | 130 | 34.5 | 2350 |
| Трехжильные кабели | 95 | sm | 0.3200 | 0.3856 | 156 | 124 | 160 | 38.7 | 2900 |
| Трехжильные кабели | 120 | sm | 0.2530 | 0.3055 | 176 | 141 | 183 | 40.6 | 3250 |
| Четырехжильные кабели | 10 | rm | 3.0800 | 3.7007 | 48 | 35 | 44 | 22.4 | 930 |
| Четырехжильные кабели | 16 | rm | 1.9100 | 2.2950 | 62 | 46 | 58 | 25.5 | 1245 |
| Четырехжильные кабели | 25 | rm | 1.2000 | 1.4421 | 81 | 60 | 78 | 28.6 | 1535 |
| Четырехжильные кабели | 35 | sm | 0.8680 | 1.0433 | 89 | 68 | 85 | 29.9 | 1695 |
| Четырехжильные кабели | 50 | sm | 0.6410 | 0.7707 | 106 | 82 | 104 | 35.5 | 2395 |
| Четырехжильные кабели | 70 | sm | 0.4430 | 0.5331 | 130 | 102 | 130 | 39.1 | 2860 |
| Четырехжильные кабели | 95 | sm | 0.3200 | 0.3856 | 156 | 124 | 160 | 44.0 | 3905 |
| Четырехжильные кабели | 120 | sm | 0.2530 | 0.3055 | 176 | 141 | 183 | 47.8 | 4525 |
| Четырехжильные кабели | 150 | sm | 0.2060 | 0.2494 | 197 | 160 | 210 | 52.5 | 5255 |
| Четырехжильные кабели | 185 | sm | 0.1640 | 0.1994 | 223 | 183 | 241 | 57.9 | 6255 |
| Четырехжильные кабели | 240 | sm | 0.1250 | 0.1533 | 257 | 214 | 283 | 64.2 | 7580 |
| Четырехжильные кабели | 300 | sm | 0.1000 | 0.1240 | 289 | 242 | 324 | 70.3 | 8885 |
| Четырехжильные кабели | 400 | sm | 0.0778 | 0.0984 | 327 | 278 | 378 | 80.6 | 11870 |
| Четырехжильные кабели | 500 | sm | 0.0605 | 0.0789 | 367 | 315 | 431 | 88.3 | 14120 |
| Четырехжильные кабели с укороченной нейтралью | 50 см + 25 пог.м. | - | 0.6410 / 1.2000 | 0.7707 / 1.4421 | 106 | 82 | 104 | 34.9 | 2290 |
| Четырехжильные кабели с укороченной нейтралью | 70 см + 35 см | - | 0.4430 / 0.8680 | 0.5331 / 1.0433 | 130 | 102 | 130 | 37.5 | 2665 |
| Четырехжильные кабели с укороченной нейтралью | 95 см + 50 см | - | 0.3200 / 0.6410 | 0.3856 / 0.7707 | 156 | 124 | 160 | 41.3 | 3250 |
| Четырехжильные кабели с укороченной нейтралью | 120 см + 70 см | - | 0.2530 / 0.4430 | 0.3055 / 0.5331 | 176 | 141 | 183 | 46.3 | 4255 |
| Четырехжильные кабели с укороченной нейтралью | 150 см + 70 см | - | 0.2060 / 0.4430 | 0.2494 / 0.5331 | 197 | 160 | 210 | 50.1 | 4825 |
| Четырехжильные кабели с укороченной нейтралью | 185 см + 95 см | - | 0.1640 / 0.3200 | 0.1994 / 0.3856 | 223 | 183 | 241 | 54.8 | 5660 |
| Четырехжильные кабели с укороченной нейтралью | 240 см + 120 см | - | 0.1250 / 0.2530 | 0.1533 / 0.3055 | 257 | 214 | 283 | 61.2 | 6875 |
| Четырехжильные кабели с укороченной нейтралью | 300 см + 150 см | - | 0.1000 / 0.2060 | 0.1240 / 0.2494 | 289 | 242 | 324 | 67.0 | 8075 |
| Четырехжильные кабели с укороченной нейтралью | 400 см + 185 см | - | 0.0778 / 0.1640 | 0.0984 / 0.1994 | 327 | 278 | 378 | 76.6 | 10815 |
| Четырехжильные кабели с укороченной нейтралью | 500 см + 240 см | - | 0.0605 / 0.1250 | 0.0789 / 0.1533 | 367 | 315 | 431 | 84.0 | 12800 |
-
Процессы производства силового кабеля
Для обеспечения превосходного качества, JOCA работает полностью оцифрованные и автоматизированные производственные линии для электрические кабели. конкретноэтот комплексный рабочий процесс чехлы скручивание проводников, экструзия изоляции, металлическое экранирование и окончательная оболочка. Более тогоинтеллектуальные системы активно отслеживать На каждом этапе обеспечивается стабильная работа и неизменно высокое качество продукции. В дополнениефабрика использует современное испытательное оборудование, позволяющее проводить такие испытания, как испытания на частичный разряд, испытания на растяжение и искровые испытания. вследствие этогоэти строгие меры гарантия что каждый поставленный кабель строго соответствует международным стандартам.
Упаковка для отгрузки
Для удовлетворения различных потребностей в транспортировке можно использовать множество методов упаковки.
Есть еще вопросы?
В: Где мне использовать этот кабель?
A: Небольшая метроПредставьте себе распределительные сети или крупные промышленные объекты. В общем, любое место, где кабель может быть поврежден, раздавлен или подвергнут ненадлежащему обращению. Именно для этого и нужна броня.
В: NYRY против NAYRY: что на самом деле означают эти коды?
A: Это стандартный код VDE. Давайте разберем его по пунктам:
Y = ПВХ-изоляция.
R = Round Броня из стальной проволоки.
За кем стоит следить больше всего? 'А'. НАЙРИ имеет алюминиевый проводник. NYRY (Без буквы 'А') — это медь. Всё просто.
В: Температурный диапазон?
A: Поскольку это ПВХ, то вы ограничены определенным значением. 70 ° C непрерывный режим. Не превышайте его. Короткое замыкание? Оно с этим справится. 160 ° C для короткого всплеска (5 секунд).
В: Можно ли использовать это на открытом воздухе?
A: Да. Куртка из ПВХ отлично справляется с непогодой. Если вы используете её под прямыми солнечными лучами, просто спросите нас о... УФ-стабилизированный Черный вариант на всякий случай.
В: Трудно ли согнуть руку?
A: Это зверь. Из-за стальной проволочной брони она жесткая. Необходимо соблюдать радиус изгиба (обычно в 12 раза больше диаметраНе пытайтесь резко повернуть на 90 градусов, иначе вы порвете бронированные тросы.
В: Какие железы мне следует использовать?
A: Латунные сальники CW. Не используйте здесь пластиковые детали. Вам нужен надежный металлический сальник, который будет зажиматься на стальной броне, обеспечивая непрерывность заземления. Если вы не заземлите броню, это создаст угрозу безопасности.
В: У вас есть версии LSZH?
A: Конечно. Если речь идёт о туннеле или общественном здании, где дым представляет смертельную опасность, мы можем заменить ПВХ на Низкий уровень дыма без галогенов материалы. Просто укажите это в заказе.
В: Как получить ценовое предложение?
A: Просто напишите нам. Отправьте список необходимых кабелей (размер + длина) напрямую через чат или электронную почту. Мы рассчитаем стоимость медных/алюминиевых кабелей и свяжемся с вами.
