Auf den ersten Blick mag das Anschließen eines Kippschalters schwierig erscheinen, doch mit der richtigen Anleitung kann es ein einfaches und angenehmes Projekt sein. Egal, ob Sie die Elektrik Ihres Autos aufrüsten, ein DIY-Projekt um eine neue Funktion erweitern oder einfach nur einen defekten Schalter austauschen möchten – die Grundlagen des Anschließens eines Kippschalters zu kennen, ist dabei hilfreich. Verdrahtung des Kippschalters Dieser Artikel ist ein Muss. Er dient Ihnen als Schritt-für-Schritt-Anleitung und beantwortet all Ihre Fragen – von den Bestandteilen eines Kippschalters bis hin zur korrekten Verdrahtung für optimale Leistung und Sicherheit. So meistern Sie Ihr nächstes Elektroprojekt mühelos und souverän.

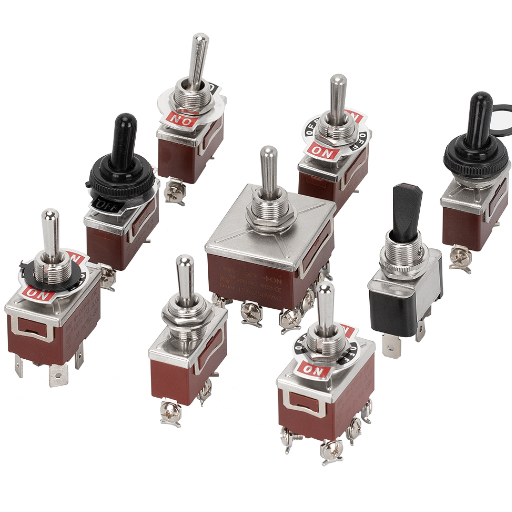

Kippschalter verstehen
Der Kippschalter gilt als universelles elektrisches Bauteil zur Steuerung des Stromflusses in einem Stromkreis. Seine Funktion besteht darin, einen Hebel oder Knopf zu drehen, um den Stromkreis zu öffnen oder zu schließen und somit das Gerät oder System ein- oder auszuschalten. Aufgrund ihrer Robustheit und Benutzerfreundlichkeit finden sich Kippschalter in Autos, Haushaltsgeräten und sogar in selbstgebauten Elektronikprojekten. Je nach Stromkreisanforderungen können die Schalter unterschiedliche Konfigurationen aufweisen, beispielsweise einpolige Umschalter (SPST) oder zweipolige Umschalter (DPDT). Ihr einfacher Aufbau ist der Grund für ihre Zuverlässigkeit und ihre weite Verbreitung in der Leistungssteuerung.
Arten von Kippschaltern
Kippschalter gibt es in verschiedenen Ausführungen, um den Anforderungen unterschiedlicher Anwendungen gerecht zu werden. Die am häufigsten verwendeten Typen sind:
Einpoliger Einschalter (SPST)
Dieser Schalter ist der einfachste Kippschaltertyp und dient als Ein-/Ausschalter für nur einen Stromkreis. Die Verbindung zwischen zwei Anschlüssen wird entweder hergestellt oder unterbrochen.
Single-Pole Double-Throw (SPDT)
Ein SPDT-Schalter kann einen Eingang mit einem von zwei Ausgängen verbinden und ermöglicht so eine einfache Auswahl zwischen zwei Schaltungen.
Zweipoliger Einschalter (DPST)
Dieser Schaltertyp betätigt zwei unabhängige Stromkreise gleichzeitig mit einem einzigen Kippvorgang und eignet sich daher für Geräte, bei denen mehrere Stromkreise gleichzeitig ein- oder ausgeschaltet werden müssen.
Double-Pole Double-Throw (DPDT)
Ein DPDT-Schalter stellt eine Kombination aus zwei SPDT-Schaltern dar; daher ermöglicht er die Steuerung von vier verschiedenen Stromkreisen oder die Änderung der Stromkreispolarität.
Momentane Kippschalter
Diese Schalter sind so konstruiert, dass sie nach dem Drücken oder Umschalten in ihre ursprüngliche Position zurückkehren und finden Anwendung in Bereichen wie dem Zurücksetzen von Geräten oder der Aktivierung temporärer Steuerungen.
Wichtige Erkenntnis: Alle verschiedenen Arten von Kippschaltern zeichnen sich durch ihre spezifischen Anwendungsbereiche aus, wodurch Schalter sowohl in elektronischen als auch in mechanischen Systemen sehr vielseitig einsetzbar sind.
Gängige Anwendungen von Kippschaltern
Kippschalter sind ein weit verbreiteter Schaltertyp, der in verschiedenen Branchen eingesetzt wird, da sie einfach zu bedienen und sehr zuverlässig sind. Einige ihrer Hauptanwendungsgebiete sind:
Automobilsysteme
Kippschalter werden häufig in Autos zur Steuerung von Beleuchtung, elektrischen Fensterhebern und anderen Zusatzfunktionen eingesetzt. Ihre Fähigkeit, unterschiedliche Stromstärken zu steuern, und ihre robuste Bauweise eignen sich hervorragend für den Einsatz im Fahrzeug.
Schwere Maschinerie
Kippschalter werden in vielen elektrischen Geräten und Schwermaschinen eingesetzt, um Ein-/Ausschaltfunktionen zu realisieren oder Prozesse zu starten. Ihre Verschleißfestigkeit gewährleistet die Funktionsfähigkeit selbst unter extremsten Bedingungen.
Leistungssteuerung des Geräts
Kippschalter werden in Unterhaltungselektronik häufig zur Steuerung der Stromversorgung, zur Auswahl von Betriebsmodi oder zum Zurücksetzen verwendet. Sie bieten eine einfache Benutzerschnittstelle zur Interaktion mit Schaltkreisen.
Luft- und Raumfahrt- und Marineanwendungen
Die hochwertigen Kippschalter werden aufgrund ihrer Genauigkeit und Widerstandsfähigkeit gegenüber rauen Bedingungen in Flugzeugen und Schiffen zur Steuerung lebenswichtiger Systeme eingesetzt.
Haushalt und Beleuchtung
Kippschalter sind die am häufigsten verwendeten elektrischen Geräte in Wohnhäusern und Büros zum Ein- und Ausschalten von Licht und zur Steuerung von Ventilatoren.
Zusammenfassung: Diese anpassungsfähigen Elemente sind für viele verschiedene Geräte und Systeme von großer Bedeutung, da sie in vielen verschiedenen Anwendungen eine lange Lebensdauer, hohe Leistungsfähigkeit und einfache Bedienbarkeit gewährleisten.

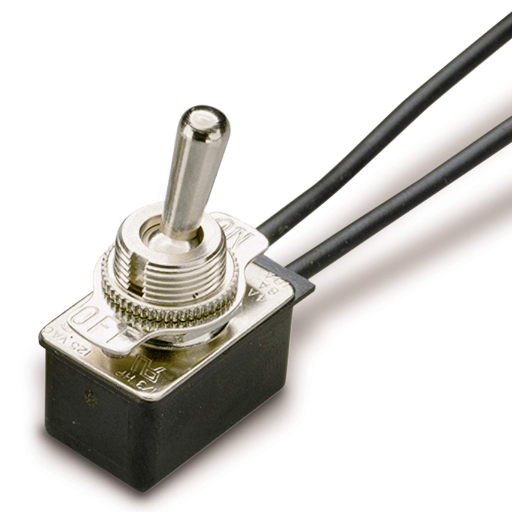

Grundlagen der Verdrahtung von Kippschaltern
Der Anschluss eines Kippschalters erfordert große Sorgfalt, damit er sicher und einwandfrei funktioniert. Folgende einfache Schritte sind dabei zu befolgen:
- Ausschalten: Als Erstes sollte die Stromzufuhr zum Stromkreis unterbrochen werden, um Unfälle zu vermeiden.
- Identifizieren Sie die Terminals: Schalter haben üblicherweise drei Anschlüsse: einen für die Stromquelle, einen für den Verbraucher und einen Erdungsanschluss (falls erforderlich). Die korrekte Kennzeichnung entnehmen Sie bitte dem Schaltplan des Herstellers.
- Draht: Schließen Sie den stromführenden Draht an den Stromanschluss und den Lastdraht an den Lastanschluss an. Falls der Schalter über einen Erdungsanschluss verfügt, schließen Sie dort auch den Erdungsdraht an.
- Ziehen Sie die Verbindungen fest: Um sicherzustellen, dass die Klemmschrauben oder Steckverbinder fest angezogen werden und somit stabile Verbindungen gewährleistet sind, wird ein Schraubendreher benötigt.
- Schaltertest: Nach der Installation schalten Sie den Stromkreis ein und testen Sie den Schalter, um sicherzustellen, dass der Stromkreis ordnungsgemäß funktioniert.
Wichtige Notiz: Bei Unklarheiten bezüglich der Verkabelung oder bestimmter Konfigurationen empfiehlt es sich, stets das Produkthandbuch zu konsultieren oder einen Fachmann hinzuzuziehen.
Wie man einen Kippschalter anschließt
Ein korrekt verdrahteter Kippschalter funktioniert nicht nur, sondern erfüllt auch die Normen für elektrische Sicherheit. Hier finden Sie eine umfassende, aktuelle und leicht verständliche Anleitung:
- Kennen Sie die verschiedenen Arten von Kippschaltern? Kippschalter gibt es in vielen verschiedenen Ausführungen, z. B. als SPST (Single Pole Single Throw), SPDT (Single Pole Double Throw) und DPDT (Double Pole Double Throw). Der Schaltertyp muss zuerst bestimmt werden, da die Verdrahtung je nach Typ unterschiedlich ist. Um Verwechslungen zu vermeiden, konsultieren Sie bitte den dem Schalter beiliegenden Schaltplan des Herstellers.
- Sammeln Sie die benötigten Werkzeuge und Materialien: Besorgen Sie sich die notwendigen Werkzeuge wie eine Abisolierzange, einen Schraubendreher, ein Multimeter und Kabel mit dem passenden Querschnitt. Die Kabel müssen mit der Stromstärke des Stromkreises kompatibel sein. Beispielsweise werden in Wohngebäuden mit einer Stromstärke von 15 Ampere bzw. 20 Ampere üblicherweise Kabel mit einem Querschnitt von 14 oder 12 AWG verwendet.
- Stromzufuhr sicher abschalten: Schalten Sie vor Beginn jeglicher Verkabelungsarbeiten immer die Stromzufuhr am Sicherungskasten ab. Überprüfen Sie anschließend mit einem Multimeter, ob jeglicher Stromfluss, der einen Stromschlag verursachen könnte, unterbrochen ist, indem Sie sicherstellen, dass die Leitungen nicht unter Spannung stehen.
- Erkennen Sie die Schalteranschlüsse: Kippschalter sind in der Regel mit drei Anschlüssen ausgestattet:
- Stromeingangsanschluss (gemeinsam): Hier schließen Sie den stromführenden Draht von der Stromquelle an.
- Ladeterminal: Dadurch wird das Gerät, das Sie steuern, wie beispielsweise eine Lampe oder einen Motor, angeschlossen.
- Erdungsklemme: Schließen Sie den Schalter aus Sicherheitsgründen an den Erdungsdraht an. In manchen Fällen kann das Schaltergehäuse aus Metall bestehen und muss für eine einwandfreie Funktion geerdet werden.
- Schließen Sie die Drähte an den Kippschalter an: Entfernen Sie von jedem Draht etwa 2 cm der Isolierung. Verbinden Sie den stromführenden Draht mit der Eingangsklemme und den Lastdraht mit der Lastklemme. Befestigen Sie den Schutzleiter an der Erdungsklemme oder der Erdungsschraube. Achten Sie auf festen Sitz aller Verbindungen, um Wackelkontakte und damit verbundene Lichtbögen oder Überhitzung zu vermeiden.
- Prüfung mit einem Multimeter: Ein Multimeter hilft Ihnen, die Durchgängigkeit und Polarität Ihrer Verbindungen zu prüfen. Bei SPST-Schaltern betätigen Sie den Schalter, um sicherzustellen, dass er den Stromkreis wie vorgesehen öffnet und schließt. Bei SPDT- oder DPDT-Schaltern achten Sie darauf, dass die richtigen Anschlüsse entsprechend der Schalterfunktion in der jeweiligen Schaltstellung verbunden sind.
- Den Schaltkreis testen: Nachdem Sie die Verkabelung vorgenommen haben, schalten Sie den Strom wieder ein und testen Sie die Funktion des Schalters sorgfältig. Schalten Sie ihn mehrmals ein und aus, um sicherzustellen, dass er einwandfrei funktioniert und das angeschlossene Gerät korrekt reagiert.
- Beachten Sie die Bauvorschriften und Sicherheitsstandards: Die Verkabelungsarbeiten müssen den örtlichen Bauvorschriften und Sicherheitsstandards, wie beispielsweise dem National Electric Code (NEC) in den USA, entsprechen. Wenn Sie sich bei einem Arbeitsschritt unsicher sind, sollten Sie einen zugelassenen Elektriker konsultieren.
Erfolgstipp: Durch diese Maßnahmen erhalten Sie einen Kippschalter, der nicht nur sicher und zuverlässig ist, sondern auch modernen Standards entspricht. Eine fachgerechte Verkabelung verhindert nicht nur Fehlfunktionen des Systems, sondern verlängert auch die Lebensdauer Ihrer elektrischen Komponenten.
Verdrahtungsplan für einen Ein-/Ausschalter
Ein Ein-/Ausschalter ist ein sehr einfaches Gerät, das zum Öffnen und Schließen eines Stromkreises dient. Die Verdrahtung eines solchen Schalters erfolgt nach einem standardisierten und sehr einfachen Verfahren und besteht aus wenigen Bauteilen:
Identifizieren der Terminals
Die meisten Kippschalter besitzen drei Anschlüsse:
- Gemeinsamer Anschluss (COM): Der Haupteingangsanschluss für elektrische Energie.
- Normalerweise offener Anschluss (NO): Hier wird der Stromkreis geschlossen, wenn der Schalter auf „Ein“ gestellt wird.
- Masse- oder Minuspol (optional für LEDs oder stromführende Schalter): Dieser Anschluss dient zur Erdung oder Stromversorgung der Lampe im Inneren des Schalters, falls es sich um einen netzbetriebenen Schalter handelt.
Verdrahtungsschritte
- Die Stromquelle (z. B. der Pluspol einer Batterie oder eines Netzteils) muss an den COM-Anschluss angeschlossen werden.
- Das Gerät oder die Last (z. B. eine Lampe oder ein Motor) wird an den NO-Anschluss angeschlossen.
- Ist der Schalter beleuchtet (LED-beleuchtet), muss der Erdungsdraht je nach Ausführung des Schalters an den Erdungsanschluss oder den Minuspol angeschlossen werden.
Best Practices für die Sicherheit
- Bevor Sie mit der Arbeit beginnen, vergewissern Sie sich immer, dass die Stromversorgung ausgeschaltet ist.
- Verwenden Sie gegebenenfalls ein Multimeter, um die Verbindungen zu überprüfen.
- Die Drähte sollten durch Löten oder mit Crimpverbindern gesichert und anschließend mit Schrumpfschlauch überzogen werden, um Kurzschlüsse zu vermeiden.
Schlüssel zum Mitnehmen: Durch Anwendung der oben genannten Prinzipien lässt sich ein Kippschalter effektiv ein- und ausschalten und der zuverlässige Betrieb des Stromkreises sicherstellen. Beachten Sie bei Bedarf stets die spezifischen Produktanweisungen oder ziehen Sie Fachleute zu Rate, um weitere Informationen zu erhalten.
Einpolige vs. zweipolige Verdrahtung
Ein einpoliger Schalter steuert einen Stromkreis und verfügt üblicherweise über zwei Anschlüsse – einen für die Stromzufuhr und einen für den Verbraucher. Diese Schalter werden häufig für einfache Ein-/Aus-Funktionen verwendet, z. B. zum Steuern einer Lampe oder eines Ventilators. Ein zweipoliger Schalter hingegen kann zwei Stromkreise gleichzeitig steuern. Er besitzt vier Anschlüsse – zwei davon ermöglichen den Stromfluss in zwei getrennten Pfaden. Zweipolige Schalter kommen üblicherweise in Anwendungen zum Einsatz, die höhere Leistungspegel erfordern oder wenn zwei verschiedene Stromkreise getrennt werden sollen, wie beispielsweise bei 240-V-Geräten.
Der Hauptunterschied liegt in der Funktionalität und Anwendung: Einpolige Schalter eignen sich für Standardlasten mit geringerer Leistungsaufnahme, während zweipolige Schalter höhere Leistungen und vielfältigere Anwendungen für höhere Leistungsaufnahme oder Zweikreissysteme ermöglichen. Bei beiden Schaltertypen ist es ratsam, den Schaltplan zu prüfen und die Sicherheitsbestimmungen zu beachten.
Installieren eines Kippschalters
- Ausschalten: Suchen Sie den Leitungsschutzschalter, der die Stromzufuhr zum Schalter steuert, und schalten Sie ihn aus Sicherheitsgründen aus.
- Den alten Schalter ausbauen (falls erforderlich): Entfernen Sie die Abdeckplatte, indem Sie die Schrauben lösen, und anschließend den Schalter, indem Sie ebenfalls die Schrauben lösen. Trennen Sie die Kabel vorsichtig.
- Kabelvorbereitung: Stellen Sie sicher, dass die Drähte vollständig freiliegen und in gutem Zustand sind. Entfernen Sie gegebenenfalls etwa 1,25 cm der Isolierung.
- Kabelanschluss an den neuen Kippschalter: Schließen Sie die Drähte gemäß dem Schaltplan des Kippschalters an. Im Allgemeinen werden die schwarzen oder roten Drähte an die Klemmen und der grüne oder blanke Draht an die Erdungsklemme angeschlossen.
- Schalter festziehen: Schieben Sie die Drähte zurück in die Anschlussdose, setzen Sie den Schalter ein und befestigen Sie ihn anschließend mit Schrauben.
- Wiederanbringen der Abdeckplatte: Setzen Sie die Abdeckplatte über den Schalter und schrauben Sie sie dann fest.
- Einschalt- und Schaltertest: Schalten Sie den Leitungsschutzschalter ein, um die Stromversorgung wiederherzustellen, und überprüfen Sie den Schalter auf ordnungsgemäße Funktion.
Wichtige Erinnerung: Beachten Sie stets die örtlichen Elektrovorschriften und rufen Sie einen Fachmann hinzu, wenn Sie Zweifel am Installationsprozess haben.
Benötigte Werkzeuge für die Installation
Schraubendreher
Ein Schlitzschraubendreher und ein Kreuzschlitzschraubendreher sind notwendige Werkzeuge zum Entfernen und Anbringen von Schrauben.
Abisolierzangen
Sie werden auch zum Schneiden und Abisolieren von elektrischen Leitungen verwendet.
Spannungsprüfer
Ein Spannungsprüfer stellt sicher, dass vor Beginn des Arbeitsprozesses kein Strom durch die Leitungen fließt.
Zange
Dies sind Werkzeuge, mit denen man Drähte biegen und feste Verbindungen herstellen kann.
Isolierband
Isolierband dient der Isolierung von Drähten und der Gewährleistung von Sicherheit.
Allzweckmesser
Geschätzt für das Schneiden oder Kürzen von Drähten, Isolierungen oder der Abdeckplatte je nach Bedarf.
Bohrer (optional)
Für Modifikationen kann eine Bohrmaschine verwendet werden, falls die Wanddose oder die Abdeckplatte ausgetauscht werden muss.
Pro Tip: Die Verfügbarkeit dieser Werkzeuge wird den Prozess nicht nur beschleunigen, sondern auch die Sicherheit und Präzision der Installation erhöhen.
Schritt-für-Schritt-Installationsanleitung
- Schalten Sie die Stromversorgung aus: Vor Beginn der Installation schalten Sie den Leitungsschutzschalter an der Stromquelle aus, um Gefahren zu vermeiden. Prüfen Sie anschließend mit einem Spannungsprüfer, ob die Leitungen spannungsfrei sind.
- Entfernen Sie das alte Gerät: Entfernen Sie die Abdeckplatte, indem Sie die Schrauben lösen, und entnehmen Sie das Gerät aus der Wanddose, indem Sie diese abschrauben. Ziehen Sie es vorsichtig heraus, sodass die Kabel zur Überprüfung zugänglich sind.
- Überprüfen Sie die Verkabelung: Prüfen Sie die vorhandene Verkabelung auf Beschädigungen oder Alterserscheinungen. Kontrollieren Sie außerdem, ob die Drähte ordnungsgemäß abisoliert und sauber genug für den Anschluss sind. Falls nicht, müssen sie neu abisoliert und gereinigt werden.
- Schließen Sie die Drähte an: Die Drähte Ihres neuen Geräts sollten an die gleichfarbigen Drähte in der Wanddose angeschlossen werden – üblicherweise schwarz (Phase), weiß (Neutralleiter) und grün oder blank (Schutzleiter). Die Verwendung von Drahtverbindern zur Sicherung der Verbindungen wird empfohlen.
- Befestigen Sie das Gerät: Schieben Sie die Kabel vorsichtig zurück in die Wanddose und montieren Sie das neue Gerät. Schrauben Sie es anschließend fest. Nach diesem Schritt sollte es bombenfest sitzen.
- Montieren Sie die Abdeckplatte: Positionieren Sie die Abdeckplatte am montierten Gerät und schrauben Sie sie fest. Achten Sie darauf, dass sie bündig mit der Wand abschließt.
- Stromversorgung wiederherstellen und testen: Schalten Sie den Leitungsschutzschalter wieder ein und prüfen Sie, ob das neue Gerät ordnungsgemäß funktioniert, um so die korrekte Installation zu bestätigen.
Erfolgsmeldung: Wenn diese Schritte befolgt werden, kann das Gerät sicher und zeitnah installiert werden, wodurch das Risiko von Problemen erheblich reduziert wird.
Sicherheitsvorkehrungen während der Installation
Kritische Sicherheitsmaßnahmen
Elektrische Geräte müssen stets unter vorrangigen Sicherheitsaspekten gehandhabt werden. Es gibt einige notwendige Sicherheitsmaßnahmen, die unbedingt beachtet werden müssen:
- Ausschalten: Elektrische Arbeiten dürfen niemals begonnen werden, ohne dass die Stromzufuhr am Sicherungsautomaten abgeschaltet wurde. Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass der Stromkreis nicht unter Spannung steht.
- Richtige Werkzeuge und Ausrüstung: Die Verwendung von isolierten Werkzeugen, die speziell für Elektroarbeiten entwickelt wurden, minimiert das Risiko eines Stromschlags.
- Schutzausrüstung: Das Tragen von Gummihandschuhen und einer Schutzbrille schützt Sie im Falle eines Unfalls vor Stößen oder herumfliegenden Teilen.
- Auf beschädigte Drähte prüfen: Halten Sie Ausschau nach beschädigten Kabeln und ersetzen Sie diese, sobald Sie welche finden, um so Brände oder Stromschläge zu vermeiden.
- Nasse Bedingungen: Um das Risiko eines Stromschlags zu verringern, arbeiten Sie in nassen oder feuchten Bereichen ohne Strom.
- Herstelleranweisungen: Um Bedienungsfehler oder Funktionsstörungen des Geräts zu vermeiden, befolgen Sie die Anweisungen des Herstellers genau.
- Wissen, wann Sie einen Fachmann anrufen müssen: Wenn Sie Fragen zu den elektrischen Anschlüssen oder zur Fehlersuche haben, sollten Sie einen erfahrenen Elektriker hinzuziehen, um Unfälle zu vermeiden.
Bottom Line: Die Anwendung dieser Sicherheitsmaßnahmen gewährleistet nicht nur einen sichereren Installationsprozess, sondern auch die Sicherheit des Installateurs vor Gefahrenquellen.

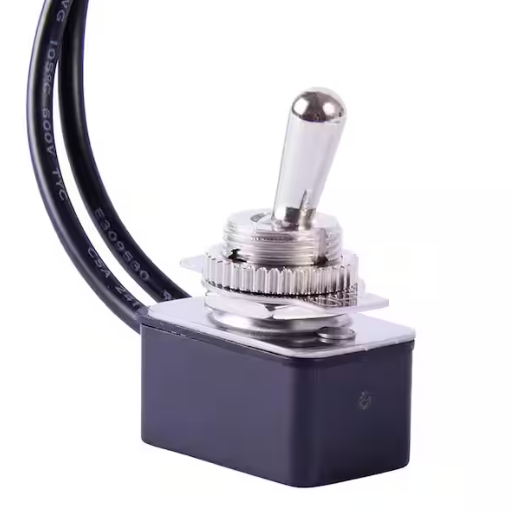

Erweiterte Kippschalterkonfigurationen
Mit fortschrittlichen Kippschalterkonfigurationen lässt sich die Steuerung elektrischer Stromkreise präziser und flexibler gestalten. Einige der gängigsten Anordnungen sind folgende:
Drei-Wege-Schalterkonfiguration
Diese Anordnung ermöglicht die Steuerung einer Lampe oder eines Geräts von zwei verschiedenen Orten aus. Sie eignet sich perfekt für große Räume oder Flure.
Vierwegeschalter-Konfiguration
Neben Dreiwegeschaltern kann auch ein Vierwegeschalter verwendet werden, um ein einzelnes Gerät von drei oder mehr Stellen aus zu steuern, was in komplexen Installationslayouts für mehr Komfort sorgt.
Zweipoliger Schalter
Diese Schaltung eignet sich für Stromkreise, die zwei unabhängige Lasten oder Systeme mit höherer Spannung betreiben müssen. Der Schalter sorgt für Trennung und gewährleistet gleichzeitig die Sicherheit.
Dimmerschalterintegration
Ein Dimmer kann an einen Kippschalter angeschlossen werden, um die Lichtintensität zu regulieren. Achten Sie darauf, dass der Dimmer mit dem verwendeten Leuchtmittel kompatibel ist.
Wichtige Notiz: Bei der Planung und Durchführung der Installation komplexer Anlagen ist es wichtig, die Schaltpläne genau zu befolgen und die geltenden Elektrosicherheitsstandards einzuhalten. Ziehen Sie gegebenenfalls einen Fachmann hinzu.
3-Wege-Kippschalterverkabelung
Ein Wechselschalter ermöglicht die bequeme Steuerung einer Leuchte oder eines Geräts von zwei verschiedenen Orten aus. Daher findet man ihn häufig in Bereichen wie Fluren oder Treppenhäusern. Die wichtigsten Komponenten für die Installation eines solchen Systems sind zwei Wechselschalter, Verbindungskabel und die Leuchte selbst.
Die Teile verstehen
- Ein typischer 3-Wege-Schalter verfügt über drei Anschlüsse: einen gemeinsamen Anschluss (in der Regel dunkler gefärbt) und zwei Korrespondierende Anschlüsse.
- Die Glühbirne ist mit dem gemeinsamen Anschluss des zweiten Schalters verbunden, während die Hauptstromversorgung mit dem gemeinsamen Anschluss des ersten Schalters verbunden ist.
Verdrahtungsprozess
- Die Stromquelle (Phase) wird an den gemeinsamen Anschluss des ersten Schalters angeschlossen.
- Verbinden Sie die Wechselschalteranschlüsse beider Schalter mit zwei Korrespondierenden Drähten.
- Der gemeinsame Anschluss des zweiten Schalters ist mit der Lampe verbunden.
- Der Neutralleiter der Stromquelle ist direkt mit der Lampe verbunden, und die Erdungsdrähte sind an allen Teilen befestigt.
Sicherheitshinweise
- Bevor Sie beginnen, schalten Sie die Stromzufuhr am Sicherungsautomaten aus.
- Verwenden Sie ausschließlich Werkzeuge und Materialien, die für die jeweilige elektrische Last ausgelegt sind.
- Beachten Sie die örtlichen Elektrovorschriften und -normen.
Abschließender Rat: Auch wenn es kompliziert erscheinen mag, wird die Installation durch einen Schaltplan vereinfacht. Bei Fragen wenden Sie sich bitte an einen Elektriker oder konsultieren Sie die Herstellerangaben für Ihre Schalter und Leuchten. Eine sichere und korrekte Installation ist entscheidend für die einwandfreie Funktion des 3-Wege-Kippschaltersystems.
LED-Kippschalter-Verkabelung
Der Anschluss eines LED-Kippschalters erfordert große Sorgfalt, um die Sicherheit oder die einwandfreie Funktion des Schalters nicht zu gefährden. Hier finden Sie eine Schritt-für-Schritt-Anleitung zum Anschließen eines LED-Kippschalters:
Die Terminals verstehen
Ein LED-Kippschalter besitzt in der Regel drei Anschlüsse: Stromversorgung (Eingang), Zubehör (Ausgang) und Masse. Der Stromversorgungsanschluss wird an die Batterie oder eine andere Stromquelle angeschlossen. Der Zubehöranschluss wird mit dem zu bedienenden Gerät verbunden. Der Masseanschluss gewährleistet eine ordnungsgemäße Erdung des Stromkreises.
Bereiten Sie die Drähte vor
- Die Drähte sollten die gleiche Spannungs- und Stromstärke wie die Drähte Ihres Schalters und des daran angeschlossenen Geräts aufweisen.
- Die Enden der Drähte müssen ordnungsgemäß abisoliert werden, um eine sichere Verbindung zu gewährleisten.
Schließen Sie die Stromquelle an
Der Pluspol der Stromquelle (z. B. Fahrzeugbatterie) sollte an den Stromeingang des Schalters angeschlossen werden. Zum Schutz des Stromkreises sollte eine Sicherung in die Leitung eingebaut werden.
Schließen Sie die Last/das Zubehör an
Der positive Draht des Zubehörs (z. B. LED-Leuchten oder eines anderen Geräts) sollte an den Ausgangsanschluss des Schalters angeschlossen werden.
Erdung des Stromkreises
Der Masseanschluss des LED-Kippschalters muss an einen geeigneten Massepunkt (z. B. Fahrzeugchassis oder Minuspol der Batterie) angeschlossen werden. Dadurch wird die korrekte Funktion der LED im Schalter sichergestellt.
Testen Sie das Setup
Führen Sie vor der endgültigen Installation einen Funktionstest durch, um sicherzustellen, dass alles wie erwartet funktioniert. Leuchtet die LED nicht oder funktioniert das Zubehör nicht, überprüfen Sie die Anschlüsse erneut.
Tipps für den Erfolg
- Um Stromschläge oder Beschädigungen zu vermeiden, muss vor Beginn der Verdrahtung des Schalters immer die Stromquelle entfernt werden.
- Zur Herstellung sicherer und isolierender Verbindungen sollten geeignete Verbinder und Schrumpfschläuche verwendet werden.
- Spezifische Anweisungen des Herstellers finden Sie im Schaltplan, der dem LED-Kippschalter beiliegt.
Professioneller Einblick: Die fachgerechte Installation eines LED-Kippschalters verbessert das System nicht nur durch seine Funktionalität, sondern auch durch sein professionelles Erscheinungsbild. Im Zweifelsfall sollten Sie professionelle Elektriker oder Techniker mit der sicheren und effizienten Installation beauftragen.
Die Wahl des richtigen Kippschaltertyps
Die Wahl des richtigen Kippschalters hängt von Ihrer spezifischen Anwendung und den damit verbundenen Anforderungen ab. Zunächst sollten Sie die elektrischen Spezifikationen wie Spannung und Stromstärke berücksichtigen, um die Kompatibilität des Schalters mit Ihrem System sicherzustellen. Anschließend bestimmen Sie den Schaltertyp: Taster, Dauerschalter oder eine Kombination, je nach Verwendungszweck. Material und Verarbeitungsqualität sind entscheidend. Metallschalter sind für anspruchsvolle Anwendungen am robustesten, während Kunststoffschalter die kostengünstigste und am weitesten verbreitete Option für den allgemeinen Gebrauch darstellen. Prüfen Sie außerdem die Umgebungsbedingungen, denen der Kippschalter ausgesetzt sein wird. Bei Installation im Freien oder an feuchten Orten empfiehlt sich ein wetterfester oder abgedichteter Schalter. Schließlich können auch ästhetische Merkmale und Beleuchtungsoptionen wie beleuchtete Schalter die Funktionalität und das Design in Anwendungen wie im Automobilbereich, in der Schifffahrt oder im Haushalt beeinflussen. Wenn Sie diese Aspekte berücksichtigen, erhalten Sie einen zuverlässigen, effizienten und optimal auf Ihre Bedürfnisse zugeschnittenen Kippschalter.

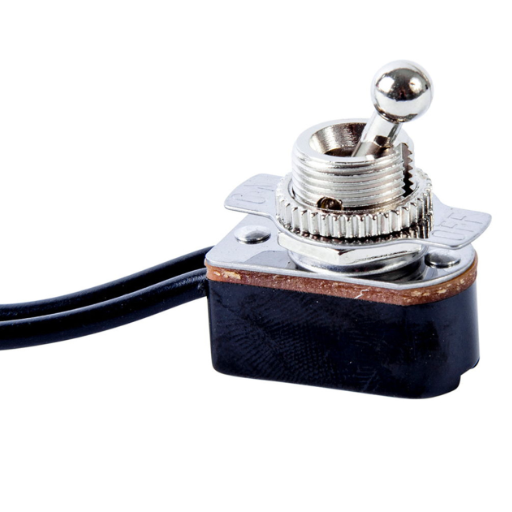

Kauf eines Kippschalters
Als Erstes sollten Sie Ihre spezifischen Anforderungen an einen Kippschalter ermitteln, z. B. die Art des zu steuernden Stromkreises und die benötigten Spannungs- oder Stromstärken. Suchen Sie anschließend nach vertrauenswürdigen Marken oder Herstellern, die für Qualität und Langlebigkeit bekannt sind, um sicherzustellen, dass Sie einen langlebigen und hochwertigen Schalter erwerben. Achten Sie darauf, dass der Kippschalter zu Ihrer Installation passt und für den vorgesehenen Einsatzort geeignet ist, z. B. für den Innen- oder Außenbereich. Berücksichtigen Sie auch eventuell benötigte Zusatzfunktionen, wie z. B. beleuchtete Schalter für bessere Sichtbarkeit. Es empfiehlt sich, verschiedene Optionen zu vergleichen, um die beste Kombination aus Funktionen, Langlebigkeit und Preis zu finden.
Faktoren, die beim Kauf zu berücksichtigen sind
Beim Kauf eines Kippschalters ist es zunächst wichtig, den genauen Anwendungsbereich zu kennen. So können Sie die richtige Spannung, Stromstärke und den benötigten Schaltertyp (z. B. ein- oder zweipolig) bestimmen. Wählen Sie idealerweise eine zuverlässige Marke oder einen Hersteller, der langlebige und hochwertige Schalter für eine langfristige Funktion produziert. Berücksichtigen Sie außerdem die Einsatzumgebung. Für den Außenbereich eignen sich beispielsweise wetterfeste oder wasserdichte Modelle.
Darüber hinaus könnten beleuchtete Schalter für bessere Sichtbarkeit bei schlechten Lichtverhältnissen oder Verriegelungsschalter für zusätzliche Sicherheit als weitere Funktionen in Betracht gezogen werden, die die Funktionalität verbessern. Es ist außerdem wichtig, die Produktspezifikationen mit den Anforderungen Ihrer Geräte abzugleichen, um Kompatibilitätsprobleme zu vermeiden. Vergleichen Sie anschließend die verschiedenen Optionen hinsichtlich Preis, Langlebigkeit und Kundenbewertungen, um eine fundierte Entscheidung zu treffen. So erhalten Sie garantiert einen Kippschalter, der perfekt zu Ihren Anforderungen passt, ohne Kompromisse bei Qualität oder Zuverlässigkeit einzugehen.
Top-Marken und Bezugsquellen
Empfohlene Marken
Für Kippschalter kann ich folgende Marken empfehlen: Honeywell, Eaton und Carling TechnologiesDiese Unternehmen sind allesamt zuverlässig und bekannt für ihre hohen Standards, ihre Langlebigkeit und ihr modernes Design.
Wo kaufen?
Was das Einkaufen angeht, finde ich es normalerweise einfach, online über Seiten wie diese einzukaufen. Amazon, Digi-Key und Mouser ElectronicsDa sie eine Vielzahl von Produkten und Kundenbewertungen anbieten, sind lokale Baumärkte oder spezialisierte Elektronikfachhändler ebenfalls gute Anlaufstellen, wenn Sie das Produkt vor dem Kauf persönlich in Augenschein nehmen möchten.
Wichtigste Erkenntnisse: Die Verkabelung von Kippschaltern meistern
- Kippschalter verstehen: Kippschalter sind vielseitige elektrische Bauteile, die den Stromfluss durch einfache Hebel- oder Knopfbetätigung steuern und sich daher ideal für Anwendungen in der Automobilindustrie, im Haushalt und in der Elektronik eignen.
- Auswahl des Schaltertyps: Die verschiedenen Typen (SPST, SPDT, DPST, DPDT und Momentary) dienen spezifischen Zwecken, daher ist die Wahl der richtigen Konfiguration für Ihre Schaltungsanforderungen von entscheidender Bedeutung.
- Sicherheit zuerst: Vor Beginn jeglicher Elektroarbeiten immer den Strom am Sicherungsautomaten abschalten, mit einem Spannungsprüfer überprüfen, ob kein Strom fließt, und Schutzausrüstung tragen.
- Richtige Verdrahtungstechnik: Identifizieren Sie die Anschlüsse (Stromversorgung, Last und Erdung) korrekt, isolieren Sie die Drähte ordnungsgemäß ab (etwa ¾ Zoll) und achten Sie auf feste Verbindungen, um Lichtbögen oder Überhitzung zu vermeiden.
- Wesentliche Werkzeuge: Für eine sichere und effiziente Installation benötigen Sie Schraubendreher, Abisolierzange, Spannungsprüfer, Zange, Isolierband und ein Multimeter.
- Tests sind entscheidend: Verwenden Sie ein Multimeter, um vor der endgültigen Installation die Durchgängigkeit und Polarität zu überprüfen, und testen Sie den Schalter nach der Installation mehrmals, um einen reibungslosen Betrieb zu gewährleisten.
- Erweiterte Konfigurationen: Drei- und Vierwegeschalter ermöglichen die Steuerung von mehreren Standorten aus, während zweipolige Schalter auch Anwendungen mit höheren Spannungen sicher handhaben.
- LED-Kippschalter: Eine ordnungsgemäße Erdung und ein integrierter Sicherungsschutz sind erforderlich, wobei besonderes Augenmerk auf die Anschlüsse für Stromeingang, Zubehörausgang und Erdungsklemme zu legen ist.
- Einhaltung der Bauvorschriften: Sämtliche Verkabelungen müssen den örtlichen Elektrovorschriften und Sicherheitsstandards entsprechen, wie beispielsweise dem National Electric Code (NEC) in den USA.
- Qualitätsangelegenheiten: Wählen Sie namhafte Marken wie Honeywell, Eaton oder Carling Technologies und berücksichtigen Sie beim Kauf Umweltfaktoren, Spannungsangaben und zusätzliche Funktionen.
- Professionelle Beratung: Bei Unklarheiten bezüglich Verdrahtungskonfigurationen, komplexen Installationen oder Fehlersuche sollten Sie immer einen zugelassenen Elektriker konsultieren, um Sicherheit und die Einhaltung der Vorschriften zu gewährleisten.
- Routinewartung: Überprüfen Sie Kippschalter regelmäßig auf Verschleiß, lose Verbindungen oder Beschädigungen, um eine optimale Leistung zu gewährleisten und elektrische Gefahren zu vermeiden.
Endgültige Empfehlungen
Das Anschließen eines Kippschalters ist ein überschaubares Projekt, das technisches Wissen mit der sorgfältigen Einhaltung von Sicherheitsvorschriften verbindet. Ob einfacher Ein-/Ausschalter oder komplexe Wechselschaltung – die Grundprinzipien bleiben dieselben: Schaltertyp kennen, geeignetes Werkzeug verwenden, Sicherheitsvorkehrungen treffen und vor der endgültigen Installation gründlich testen. Der Schlüssel zum Erfolg liegt in sorgfältiger Vorbereitung, methodischem Vorgehen und der konsequenten Einhaltung höchster Sicherheitsstandards.
Denken Sie daran, dass Elektroarbeiten Respekt und Vorsicht erfordern. Diese Anleitung bietet zwar umfassende Anweisungen zur Verdrahtung von Kippschaltern, doch praktische Erfahrung und eine professionelle Schulung sind unerlässlich. Beginnen Sie mit einfacheren Projekten, um Sicherheit zu gewinnen, und zögern Sie nicht, bei komplexen Installationen oder Arbeiten an Hochspannungssystemen professionelle Hilfe in Anspruch zu nehmen. Wenn Sie die in diesem Artikel beschriebenen Richtlinien befolgen und stets die Sicherheitsvorkehrungen beachten, sind Sie bestens gerüstet, Ihre Projekte zur Verdrahtung von Kippschaltern sicher und kompetent durchzuführen. Ihre Sorgfalt bei der Anwendung korrekter Techniken und der Einhaltung der Sicherheitsregeln gewährleistet zuverlässige und langlebige Elektroinstallationen, die Ihnen viele Jahre lang gute Dienste leisten werden.
Referenzquellen
Häufig gestellte Fragen (FAQs)
Welche Arten von Online-Handelspaletten werden angeboten?
Online erhältliche Paletten aus dem Einzelhandel gibt es in verschiedenen Ausführungen, z. B. als Liquidationsware, Großhandels-Liquidationsware oder Überbestandsware. Jede Art enthält unterschiedliche Waren, von Luxusartikeln bis hin zu reinen Überschusswaren. Käufer können die für sie passende Palette auswählen, sei es für den Eigenbedarf oder zum Weiterverkauf.
Wie kann ich Liquidationsware online kaufen?
Liquidationsware lässt sich online über die Webseiten von Auktionshäusern erwerben, die Paletten und LKW-Ladungen mit Waren anbieten. Viele Plattformen stellen detaillierte Warenlisten zur Verfügung, in denen die Artikel jeder Palette aufgeführt sind, sodass Sie vor dem Kauf eine fundierte Entscheidung treffen können. Vertrauenswürdige Verkäufer sind die beste Wahl, um sicherzustellen, dass die Ware von guter Qualität ist.
Welche Lieferoption wird üblicherweise für gekaufte Paletten gewählt?
Die Lieferoptionen für Paletten hängen hauptsächlich vom Anbieter und dem Standort des Empfängers ab. Die gängigste Liefermethode von Online-Händlern ist die direkte Lieferung an Ihr Lager oder Ihren Geschäftssitz. Einige bieten ihren Kunden verschiedene Lieferoptionen an, wie z. B. Abholung vor Ort oder Terminlieferung, was die Palettenlieferung für die Kunden komfortabler gestaltet.
Sind in den Paletten aus Großhandelsliquidationen hochwertige Artikel enthalten?
Auf Paletten aus Großhandelsliquidationen finden sich oft hochwertige Artikel wie Elektronik, Markenprodukte und andere attraktive Waren. Käufer sind stets auf der Suche nach solchen Paletten, da sie diese möglicherweise zu einem besseren Preis weiterverkaufen können. Es empfiehlt sich, vor dem Kauf die Warenliste einzusehen, um sich einen groben Überblick über den Wert der enthaltenen Artikel zu verschaffen.
Was bedeutet der Begriff „Manifest“ im Zusammenhang mit Online-Handelspaletten?
Das Manifest ist die Liste der Artikel, die zu einer Palette oder LKW-Ladung gehören. Es enthält detaillierte Informationen zu jedem Produkt, einschließlich der Mengen und gegebenenfalls des Einzelhandelspreises. Käufer müssen das Manifest sorgfältig prüfen, da es ein entscheidender Schritt ist, um die Rentabilität der Liquidationsware, die sie erwerben möchten, zu beurteilen.
Was sollte ich beim Kauf von Paletten zum Weiterverkauf beachten?
Beim Kauf von Paletten zum Weiterverkauf empfiehlt es sich, Aspekte wie die Art des Lagerbestands, den Zustand der Ware, den erzielbaren Wiederverkaufspreis und die Seriosität des Anbieters zu berücksichtigen. Um Ihre Investitionen optimal zu nutzen, ist es ratsam, sich stets über Markttrends und die Nachfrage nach bestimmten Produkten zu informieren.
Wo finde ich Online-Auktionen für Liquidationspaletten?
Online-Auktionen für Liquidationspaletten finden sich auf verschiedenen Plattformen, die sich auf Großhandel und Liquidationsverkäufe spezialisiert haben. Websites wie Liquidation.com, B-Stock und andere Auktionsseiten bieten häufig Paletten mit umfangreichen Informationen an, sodass Käufer gezielt auf die für ihre Geschäftsanforderungen passenden Lose bieten können.
Welche Vorteile bietet der Kauf von Paletten aus überschüssigem Lagerbestand?
Die Hauptvorteile beim Kauf überschüssiger Lagerpaletten sind: Erstens erhalten Sie Zugang zu einer neuen Produktpalette zu deutlich günstigeren Preisen. Zweitens erzielen Sie beim Weiterverkauf eine so hohe Gewinnspanne, dass es sich anfühlt, als würden Sie ohne Kosten verkaufen. Drittens können Sie Ihr Produktsortiment deutlich erweitern. Für Wiederverkäufer ist dies eine hervorragende Gelegenheit, da sie ihr Produktsortiment ohne hohe Kosten vergrößern können.
