Capacité du câble dévoilée : combien de kW un câble de 2.5 mm peut-il transporter ?

Déterminer la capacité de tension et de courant des câbles est essentiel à la sécurité et à l'efficacité du système de câblage. À cet égard, la question qui se pose souvent est : « Quelle quantité de courant un câble de 2.5 mm peut-il transporter ? » Qu'il s'agisse d'entrepreneurs électriciens, de constructeurs amateurs ou de toute personne intéressée par l'installation électrique, il est utile de connaître les spécifications d'un câble de 2.5 mm. Cet article évalue les facteurs techniques qui influencent la capacité d'un câble de 2.5 mm en kilowatts (kW), y compris des facteurs tels que le type d'isolation, le type d'installation et la charge du câble. Cet article analyse les approches permettant de déterminer et d'utiliser cette taille de câble dans plusieurs scénarios.

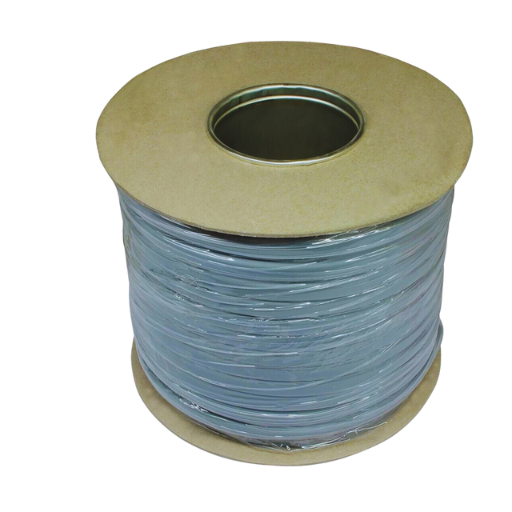

Quelle est la capacité de transport de courant d'un câble de 2.5 mm ?

Les exigences clés, comme le matériau isolant utilisé et le facteur de type de pylône, affectent de manière critique la capacité de transport de courant du câble. Dans un ménage moyen, un câble de 2.5 mm est censé transporter environ 20 à 25 ampères. Cependant, la capacité de transport de courant varie en fonction du type, qu'il soit conduit, enterré ou fixé à l'extérieur. Au contraire, vérifiez toujours les normes et les codes électriques locaux, car les règles de sécurité doivent être respectées.

Comprendre l'ampérage et les câbles de 2.5 mm

La quantité d'ampérage qu'un câble de 2.5 mm peut supporter dépend du matériau utilisé et de la zone dans laquelle il est installé. La quantité maximale d'ampères de cuivre pour un tube de 2.5 mm est de vingt-quatre si l'ampérage est installé dans un conduit ou dans un mur, avec deux modifications de la température ambiante ainsi que du type d'isolation, qui regroupent le tube. La mention de facteurs pouvant abaisser la valeur nominale est un paramètre probable. Pour vous assurer que les normes de sécurité sont respectées, vérifiez toujours les codes électriques spécifiques à la région ou contactez un électricien certifié pour vous y conformer.

Facteurs affectant la capacité de transport de courant

Température ambiante

La température ambiante influence la capacité de transport de courant d'un câble. Certains câbles sont conçus pour des températures plus élevées, ce qui leur permet de perdre de la chaleur sans effort sur une large plage. Par exemple, la capacité d'un câble évalué à 24 ampères à 30°C, la température est réduite d'environ 15 à 20 pour cent lorsque la température atteint 40°C, en fonction du matériau isolant utilisé et de l'environnement dans lequel il se trouve. Dans ce cas, les facteurs suivants stipulés par les normes électriques régionales relatives aux conditions de haute température doivent être respectés.

Type d'isolation

L'isolation qui enveloppe le câble aurait également un effet sur sa tolérance au courant. Le XLPE, le PVC et le caoutchouc sont des exemples de matériaux qui ont des capacités thermiques différentes et, par conséquent, ont un impact sur la résistance des câbles. Des matériaux comme le XLPE sont développés spécifiquement pour augmenter la capacité de charge d'un câble en raison des excellentes qualités thermiques de l'isolant. Par exemple, un câble isolé au XLPE surpassera un câble isolé au PVC de taille similaire en termes de poids.

Regroupement de câbles

La capacité nominale en courant des câbles peut être diminuée de manière plus que significative en raison de l'échauffement mutuel lorsque plusieurs câbles sont installés à proximité les uns des autres. Par exemple, un câble qui transporte un courant de 24 ampères peut devoir être modifié pour transporter 18 à 20 ampères lorsqu'il est utilisé avec d'autres câbles dans des conduits très espacés. Cependant, une quantité suffisante de distances, de ventilation et de tableaux de déclassement dans le code électrique doit être appliquée pour garantir que les câbles fonctionnent de manière maximale en toute sécurité.

Méthode d'installation

Les câbles ont une certaine méthode d'installation, qui peut consister à les enterrer, à les monter en surface ou à les placer dans des conduits. Ces méthodes réduisent également la chaleur estimée, augmentant ainsi la capacité de charge. Par exemple, les câbles enterrés dans des conduits avec un refroidissement inadéquat ont tendance à avoir un déclassement très élevé. En revanche, les câbles stéréoscopiques montés en surface peuvent conserver leur capacité nominale, contrairement aux câbles conventionnels, car ils sont capables d'évacuer facilement la chaleur.

Matériau du conducteur

Compte tenu de la diversité des différents aspects des progrès industriels rapides, il va sans dire que le matériau conducteur a également un impact sur la capacité d'un fil à transporter du courant. En ce qui concerne le fil, il va sans dire qu'il peut être tourné et reproduit. Pour varier, mettons-le à une échelle réduite. Par exemple, les conducteurs en cuivre ont une conductivité environ 60 % supérieure à celle de l'aluminium. Cela les rend plus adaptés aux applications à forte charge que l'aluminium, qui a tendance à décevoir. Mais une fois optimisé, l'utilisation de l'aluminium devient moins coûteuse, plus rentable et permet sans doute de s'affranchir des restrictions de poids en étant plus léger que les câbles en cuivre.

Normes de référence

L'interaction disciplinée entre les normes nationales et internationales, telles que la norme CEI 60364 ou NEH, ou le Code électrique national, doit être maintenue, en développant les directives spécifiques concernant les capacités de charge actuelles. Tout en conférant à l'installation électrique un caractère unique, ils sont également prêts à fournir des tableaux et des facteurs de correction pour des applications spécifiques afin de répondre à la température, au regroupement, à la méthode d'installation et même aux exigences intrinsèques d'une installation.

Courants nominaux standard pour câbles de 2.5 mm

La capacité de charge d'un câble de 2.5 mm² varie en fonction du matériau d'isolation, de la méthode d'installation utilisée et de la température extérieure. En tenant compte des normes IEC 60364 ou NEC, un ou deux câbles de 2.5 mm à isolation vinyle typiques sont affectés des valeurs nominales générales suivantes relatives à l'ambiance :

1. Clippé directement – ​​Si le câble est fixé sur un mur ou laissé sans surveillance dans une zone ouverte, l’ampérage est estimé à 27 ampères.
2. Conduit thermoplastique fermé – Lorsque l’unité de câble est placée dans un conduit mural ou de chemin de câbles, la capacité de transport maximale autorisée est comprise entre 18 et 20 ampères.
3. Câbles enterrés — Dans les câbles enterrés, en tenant compte des normes supposées de profondeur et de résistance thermique du sol, d'éléments supplémentaires tels que la température du sol et le regroupement des câbles, il n'est alors réaliste de définir un potentiel approprié avec une limite supérieure de 25 ampères.

Des corrections doivent être apportées en fonction de la température ambiante, des facteurs de regroupement et d'autres facteurs susceptibles d'influencer la dissipation de chaleur. Par exemple, le courant nominal admissible doit être abaissé dans les endroits où la température est élevée afin d'éliminer le risque de surchauffe. Les facteurs de correction de regroupement sont utiles lorsque plusieurs câbles sont reliés, ce qui peut limiter la dissipation de chaleur. Les valeurs exactes des coefficients de correction sont contenues dans des tableaux de normes, ce qui garantit ainsi la conformité correcte et le fonctionnement sûr de la taille et de l'application spécifiées du câble.

De plus, dans les installations contemporaines, on peut s'attendre à ce que les câbles à faible émission de fumée et sans halogène (LSZH) aient une capacité de charge légèrement inférieure à celle des câbles isolés en PVC conventionnels en raison des différences de type. Les ingénieurs, ainsi que les électriciens, doivent toujours être à jour et se référer aux dernières normes officielles ou aux directives des fabricants pour obtenir les données de procédure appropriées.

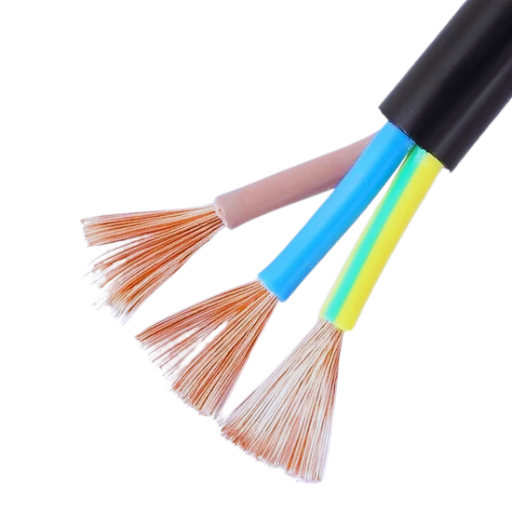

Comment calculer la puissance nominale en kW d'un câble de 2.5 mm ?

Conversion d'ampères en kilowatts

L'équation pour mesurer les kilowatts à partir des ampères, en utilisant un câble de 2.5 mm d'épaisseur, peut être exprimée comme indiqué dans l'équation ci-dessous :

kW = Ampères × Tension × Facteur de puissance ÷ 1,000 XNUMX

1. L'ampérage et la tension dépendent respectivement de la charge électrique à un moment donné et du circuit. Les paramètres standard pour les ampères sont 230 V et 400 V, où 230 V sont utilisés pour une seule phase et 400 volts pour les trois phases.
2. Un facteur déterminant majeur lors de l'examen des amplificateurs sera le facteur de puissance, qui est utilisé pour définir l'efficacité des appareils électroménagers, qui est généralement d'environ 0.8.
3. Le calcul final en kW serait kW = Longueur x Largeur x Profondeur/1000.

Prenons par exemple le cas micro suivant :

Un circuit monophasé fournit une alimentation de 10 ampères avec une température de congélation de 230 V et une puissance de fibre élevée de 0.8.

kW = 10 × 230 × 0.8 ÷ 1,000 1.84 = XNUMX

Pour comprendre le fonctionnement de systèmes complexes tels que les ordinateurs et autres éléments de mesure de données, il faut toujours prouver que les paramètres du système sont exacts.

Considérations sur la tension dans les calculs de kW

La tension est essentielle pour évaluer les valeurs nominales en kilowatts, car elle affecte directement la puissance nominale d'une machine électrique. Le calcul des valeurs nominales en kW pour les systèmes monophasés se fait via kW = (Volts × Ampères × Facteur de puissance) ÷ 1,000 3 en supposant qu'une alimentation en tension stable existe. Au lieu d'utiliser des valeurs nominales, il est essentiel de déterminer la tension de fonctionnement réelle d'un système électrique afin d'éliminer les erreurs. Supposons que l'on puisse s'assurer que les valeurs nominales en kW sont correctement référencées par rapport aux valeurs nominales en kW avec une alimentation en tension constante. Dans ce cas, les écarts dans les valeurs en kW concernant les fluctuations des lectures en kV ne poseront pas de problème. Pour les systèmes triphasés, utilisez kW = (√1,000 × Volts × Ampères × Facteur de puissance) ÷ XNUMX XNUMX avec les mêmes considérations de contrôle de tension que pour les systèmes monophasés.

Exemples pratiques de puissance nominale en kW pour des câbles de 2.5 mm

De mon point de vue, l'utilisation d'un câble de 2.5 mm a une puissance nominale en kW qui n'est pas absolue et qui dépend de la procédure d'installation, des conditions environnementales et du matériau isolant. Par exemple, si les conditions sont parfaites et que le câble est de 2.5 mm avec une isolation en PVC, il devrait avoir une puissance nominale d'environ 20 à 25 ampères. En utilisant la formule monophasée (kW = Volts × Ampères × Facteur de puissance ÷ 1,000 230) à 1 volts et un facteur de puissance de 4.6, on obtiendrait environ 5.75 à XNUMX kW. Les chiffres mentionnés ci-dessus sont des estimations et peuvent varier selon l'emplacement, la source ou la nature de la source ou du type de matériau utilisé. Par conséquent, il est toujours recommandé de vérifier les spécifications des fabricants et les réglementations locales pour obtenir un chiffre précis.

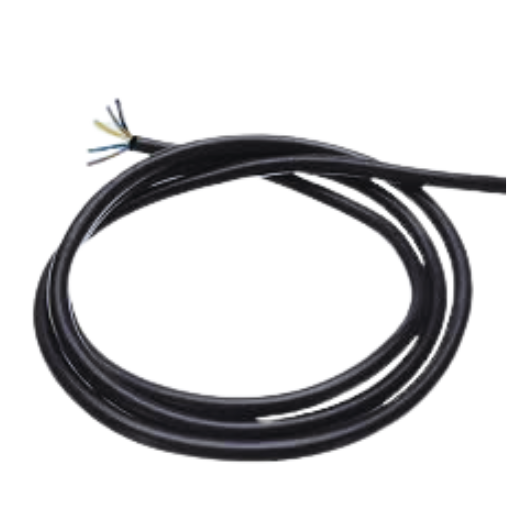

Quels appareils puis-je alimenter en toute sécurité avec un câble de 2.5 mm ?

Appareils électroménagers courants et leurs besoins en énergie

En utilisant des câbles de 2.5 mm, je peux alimenter presque tous les appareils ménagers courants. Par exemple, les téléviseurs et les fours à micro-ondes qui consomment jusqu'à 1 à 2 kW sont parfois suffisants. Tant qu'un appareil ne dépasse pas les restrictions du câble, de nombreux petits et grands appareils peuvent être utilisés, y compris une machine à laver et un climatiseur, par exemple, de 2 à 3 kW. Cependant, pour les radiateurs et fours électriques de plus de 4 kW, des indicateurs tels que la charge constante, la structure du circuit et la limite du câble doivent être évalués avant de déterminer les ampères appropriés à utiliser. De plus, il est primordial de consulter un électricien qualifié pour s'assurer que toutes les mesures prises sont conformes à la réglementation et qu'elles sont efficaces et sûres.

Utilisation de câbles de 2.5 mm pour les fours et les cuisinières

Les câbles de 2.5 mm (le nom de l'équipement) doivent absolument être évalués en fonction de la puissance qu'ils nécessitent ainsi que de leur capacité de charge. La température ambiante, le type d'isolation et la longueur du câble déterminent l'ampérage qu'un câble de 2.5 mm prend en charge. En règle générale, un câble de 2.5 mm prend en charge entre 18 et 24 ampères. Les cuisinières et les fours de la plupart des foyers ont en moyenne une puissance comprise entre 2 kW et 4 kW. En utilisant un câble normal de 240 V, l'ampérage consommé par ces appareils est estimé à environ 8.7 à 17.4 ampères.

La chute de tension et le rapport des autres instruments doivent également être pris en compte dans le calcul pour obtenir le résultat le plus approprié. La prise en compte de ces facteurs peut permettre d'estimer de manière optimale un appareil tout en utilisant un câble de 2.5 mm, mais dans la plupart des cas, ce ne sera pas le facteur. Si l'appareil se rapproche de la limite supérieure du rapport, il est alors suggéré d'utiliser un câble de 4 mm, car il peut gérer et donner le résultat souhaité. La sécurité des terminaisons est essentielle, et d'autres techniques d'installation sont également essentielles.

Il est essentiel de se référer aux réglementations nationales en matière de câblage et de faire appel à un électricien agréé pour confirmer que la taille de câble requise n'entraînera pas de surchauffe, d'incendie ou de panne électrique pour l'installation et l'utilisation prévues de l'appareil. Cela permet de réduire considérablement le risque de surchauffe.

Limitations des câbles de 2.5 mm dans les applications à haute puissance

Bien que les câbles de 2.5 mm conviennent parfaitement aux charges électriques modérées, leur application dans les systèmes à haute puissance a tendance à être plus restrictive. Compte tenu des températures et des conditions de fonctionnement normales, un câble de 2.5 mm peut transporter entre 20 et 25 ampères dans la plupart des cas. Lors de la mise en marche de chauffe-eau électriques ou de cuisinières à induction, ou lors de la charge de véhicules électriques, l'ampérage est généralement beaucoup plus élevé que le chiffre mentionné précédemment.

Sur des périodes trop longues, l'utilisation d'un câble dont la capacité est insuffisante entraînerait une surchauffe, ce qui réduirait à son tour l'efficacité et provoquerait une baisse significative de la tension. Si la surchauffe persiste, l'isolation du câble commencera à se détériorer, augmentant les risques d'incendie ou de pannes électriques. Par exemple, des appareils d'une puissance nominale de 5 kW et 230 volts nécessiteraient environ 22 ampères pour fonctionner ; il existe un risque important qu'un câble de 2.5 mm fonctionne près de sa limite, ce qui n'est pas idéal pour des raisons de sécurité, en particulier si l'appareil doit être utilisé pendant une période prolongée ou en cas de surtension inattendue, cela ne laisserait que peu ou pas de marge d'erreur.

De plus, des facteurs externes tels que les types d'installation de câbles, les températures ambiantes et même le regroupement des câbles peuvent encore réduire l'ampérage effectif. Supposons que les câbles soient installés dans des murs isolés ou « regroupés » ensemble. Dans les deux cas, ces câbles auraient du mal à dissiper la chaleur, ce qui réduirait à son tour leur capacité de travail idéale. Pour cette raison, les câbles de 2.5 mm semblent moins qu'idéals pour ces situations difficiles.

Afin de répondre aux exigences de pointe du secteur tout en respectant les exigences de sécurité recommandées, des câbles d'une section comprise entre 4 et 6 mm sont généralement recommandés. Le choix du câble approprié est important pour garantir des performances optimales et réduire les risques potentiels pouvant résulter de mauvaises pratiques d'installation.

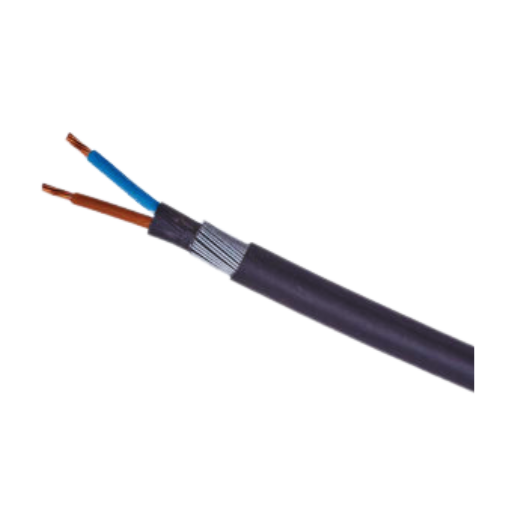

Comment la méthode d'installation affecte-t-elle la capacité d'un câble de 2.5 mm ?

Impact de l'installation en conduit par rapport à l'installation à l'air libre

Les câbles montés dans des conduits ont une capacité de transport de courant maximale réduite par rapport à ceux qui sont logés dans des systèmes à air libre. Cela est dû au fait que les conduits limitent la dissipation de chaleur, ce qui fait que le câble atteint une température plus élevée sous charge. D'un autre côté, les systèmes à air libre ne présentent pas de telles limitations car ils permettent au câble d'être en contact direct avec l'environnement, ce qui lui donne une meilleure chance de se refroidir. Par conséquent, pour une taille de câble donnée, les systèmes à air libre, associés à la chaleur des conduits, peuvent fournir un courant légèrement plus élevé sans surchauffer. Il convient de prendre grand soin de considérer la méthode d'installation pour garantir le respect des normes de sécurité et le fonctionnement efficace des câbles fournis.

Considérations relatives aux câbles blindés de 2.5 mm

1. Charge portante : 2. Les câbles blindés de 2.5 mm doivent être conformes aux températures. Ces codes peuvent également déterminer une charge électrique transportée. Les circuits d'éclairage ou les fils d'appareils peuvent utiliser ce type de câble, mais avec modération. Les codes locaux doivent toujours être respectés car ils sont limités.
2. Protection de l'environnement dans le câblage industriel : un câble armé protège grandement les machines contre les dommages, et je recommande son utilisation à l'extérieur ou sur des fils souterrains ou même lorsqu'un risque et une possibilité d'impact existent.
3. Conditions d'installation : Il est recommandé d'utiliser la zone sans fil. Suivez les instructions fournies par le fabricant, telles que les spécifications et les points de rayon de courbure du câble. Si l'installation est endommagée ou fonctionne mal, le risque que cela se produise est considérablement plus élevé.
4. Conformité : Assurez-vous que le fil est conforme à l’application requise des normes de résistance à l’humidité ou au feu.

Température et facteurs environnementaux dans les installations de câbles

Les performances et la longévité des câbles sont fortement influencées par la température extérieure et les facteurs environnementaux. Une chaleur ou un froid excessifs peuvent entraîner la détérioration ou la rupture des matériaux isolants, ce qui peut entraîner une défaillance de l'isolation. Utilisez toujours des câbles qui ont été évalués pour la température prévue dans la zone où le câble est utilisé. Outre la température, les facteurs environnementaux tels que l'humidité, le rayonnement ultraviolet et un mélange de produits chimiques doivent être pris en compte et évalués. Si l'environnement est difficile ou si le câble est utilisé à l'extérieur, utilisez des câbles dotés de revêtements protecteurs solides ou d'isolants résistants aux intempéries. Assurez-vous toujours que les facteurs environnementaux de l'installation de l'unité sont compatibles afin que la sécurité et la fiabilité soient maintenues et ne s'altèrent pas au fil du temps.

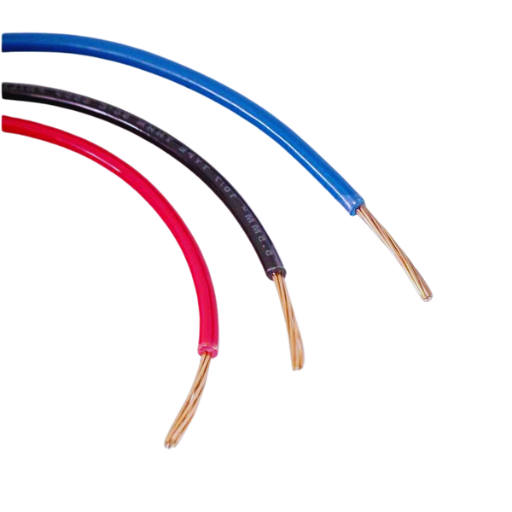

Quand dois-je choisir un câble de 2.5 mm plutôt que d’autres tailles ?

Comparaison des câbles jumeaux et de terre de 2.5 mm avec d'autres tailles de câbles

Les fils jumelés et de terre de 2.5 mm² sont principalement utilisés pour les commandes nécessitant peu de courant, comme les prises de courant générales dans les environnements domestiques, similaires aux espaces commerciaux légers. En général, ces fils sont classés entre 20 et 25 mm² en fonction de la « température ambiante » et de la longueur du fil ; cependant, le câble répond aux facteurs d'installation dans la plage mentionnée. Les boulons portés par les fils de taille 2.5 mm² sont relativement hauts, surtout par rapport à ses variantes plus petites. Dans certains cas, une taille supérieure à XNUMX mm² peut être nécessaire, par exemple, dans les cas où de longs câbles entraînent des connexions intra-circuit élevées. Reportez-vous toujours aux codes électriques locaux pour savoir quelle taille est applicable à quel cas.

Sélection de la taille de câble adaptée aux installations électriques

Le choix de la taille de câble appropriée nécessite de prendre en compte certains facteurs, notamment :

1. Charge de courant – Déterminez la quantité de courant électrique que le circuit utilisé peut supporter. Si le niveau de courant électrique dépasse la limite nominale du câble, il en résulte une surchauffe, ce qui présente un danger considérable.
2. Longueur du câble – Chaque fois que les câbles sont plus longs, il peut également y avoir des chutes de tension. Il est donc important d'utiliser une taille qui permet d'éliminer une baisse supplémentaire des performances.
3. Conditions environnementales – Des températures excessives peuvent affecter la quantité de courant électrique qu’un câble est autorisé à transporter. Envisagez de dimensionner le conducteur en fonction de la quantité de courant électrique qu’il est censé transporter.
4. Type d’utilisation – Il est néanmoins important de prendre en compte les différents types d’utilisation (par exemple, lors de l’alimentation de divers appareils dans une maison, comme une maison résidentielle ou commerciale, ou d’une installation dans un bâtiment industriel).

De plus, vérifiez toujours les codes et normes électriques locaux tels que le NEC (National Electrical Code) ou l'IEC (International Electrotechnical Commission) pour vous assurer qu'il y a conformité et que le câble de taille appropriée pour l'installation prévue est choisi.

Réglementations de construction et normes de dimensionnement des câbles

Les réglementations relatives à l'installation de câbles sont essentielles pour accroître la sécurité, l'efficacité et la conformité aux normes nationales et internationales. Parmi les éléments clés figurent le dimensionnement des câbles, la surchauffe, les pertes d'énergie, les dommages aux équipements ou, dans certains cas, même les incendies.

Le NEC définit les câbles en prenant en compte le type de matériau dont est fait le conducteur, la quantité d'énergie qui va être fournie et la chute de tension ambiante et maximale autorisée. Par exemple, les générateurs avec des charges plus importantes deviennent la principale raison pour laquelle les câbles en cuivre sont plus adaptés et préférés aux câbles en aluminium.

Les réglementations définissent également d'autres facteurs très critiques, tels que les limites de chute de tension. Un exemple peut être tiré des directives du NEC, qui stipulent que dans l'installation électrique de ma maison, mes circuits de dérivation ne doivent pas dépasser une chute de tension de 3 % pour garantir que mon système fonctionne efficacement et ne surchauffe pas. Des règles similaires ont été publiées par la CEI sur la base de normes acceptables, bien qu'elles autorisent des limites fixées sur la quantité de câbles d'alimentation électrique à dépasser.

Le dimensionnement des câbles ne dépend pas uniquement d'un ensemble de critères, car les conditions environnementales doivent également être prises en compte. Prenons l'exemple d'un scénario dans lequel des conduits endommagés par l'isolation doivent être installés à une température ambiante plus élevée. Dans ce cas, des facteurs de déclassement peuvent être nécessaires. De la même manière, les câbles actuellement enterrés, qui sont parfois enfermés dans des conduits, peuvent nécessiter des conduits plus grands pour permettre une meilleure et plus grande dissipation de la chaleur.

Toutes les installations doivent être conformes aux mesures de sécurité et aux normes de conformité mises en place. Il est recommandé aux ingénieurs et aux électriciens de suivre les comptes rendus de la documentation NEC ou IEC et de penser à utiliser les calculateurs de dimensionnement des câbles afin que toutes les exigences soient respectées.

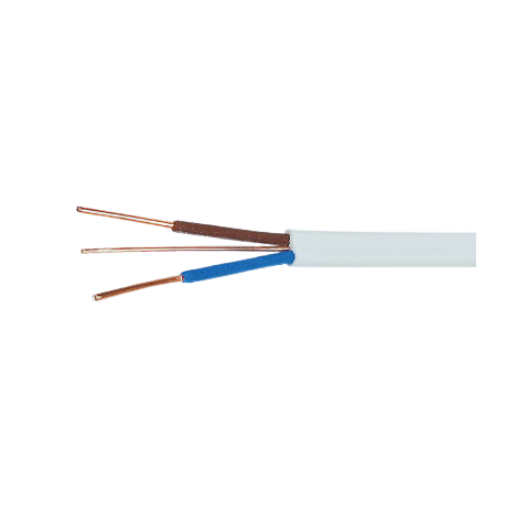

Puis-je utiliser un câble de 2.5 mm pour un circuit principal en anneau ou radial ?

Comprendre les exigences des circuits principaux et radiaux.

Lors du processus d'évaluation de la pertinence d'un câble de 2.5 mm² pour un circuit principal en anneau ou un circuit radial, des facteurs tels que la capacité de courant, la configuration du circuit et d'autres normes telles que BS 7671 doivent être vérifiés.

En d'autres termes, un dispositif de protection de 32 A associé à un câble de 2.5 mm² est couramment utilisé pour un circuit principal en boucle, plus souvent appelé circuit final en boucle, dans le cas d'applications domestiques. Cette application est considérée comme suffisante dans les cas où la consommation totale d'énergie du circuit est répartie de manière adéquate dans toute la boucle. Étant donné que la base principale en boucle est conçue avec l'idée que le courant puisse circuler dans les deux sens, le câble comporte plusieurs segments, ce qui réduit les pertes et augmente la capacité de transport de courant du circuit. Cependant, l'ampérage se transforme rapidement en chaleur, ce qui signifie que le moyen le plus efficace d'éviter les problèmes est de ne pas perdre de tension en augmentant la longueur du circuit, évitant ainsi de futures complications.

Lorsque nous considérons des circuits radiaux alimentés par une seule alimentation vers des prises ou des appareils, la limitation des câbles de 2.5 mm² dépend de la longueur du circuit et de la charge maximale que le circuit peut supporter. Par exemple, une chute de tension plus faible peut être définie en supposant que les câbles de 2.5 mm² contenant les disjoncteurs de 20 A peuvent être connectés à un certain nombre de prises sur une distance donnée, au moins six au total. Les conditions de température interne/externe, telles que les considérations thermiques liées à l'isolation, doivent être prises en compte pour éviter la surchauffe, ce qui peut nécessiter une mise à niveau vers un câble de 4 mm² ou plus.

Les exigences réglementaires stipulent que les calculs de chute de tension doivent être effectués et que ces calculs indiquent une chute de tension dans les 5 % de la tension nominale, la chute standard pour une alimentation de 230 V étant de 11.5 V. Cela inclurait également des facteurs de sous-limitation, tels que la température ambiante, pour permettre au cercle d'être surchargé. Les tableaux contenus dans la norme BS 7671 recommandent que ces calculs soient effectués avec l'utilisation d'un logiciel pour se conformer à la conformité.

Courants nominaux pour les câbles de 2.5 mm dans différents types de circuits

Le courant nominal des câbles électriques de type 2.5 mm² dépend du type de circuit et du mode d'installation. Le tableau ci-dessous est une version abrégée basée sur des configurations d'installation et de fonctionnement normales :

• Coupure directe (méthode C) : Ne peut pas dépasser un courant nominal d'environ 27 A.
• Installé dans un conduit (méthode B – isolation thermique) : ne peut pas dépasser un courant nominal d'environ 18.5 A.
• Enterré sous terre (méthode D) : le maximum est d'environ 25 A, variant en fonction de la résistivité thermique du sol.

Ces valeurs de câbles électriques sont tirées de la réglementation sur le câblage BS 7671 et les conditions de fonctionnement sont supposées normales sans considération de déclassement. Remarque : vérifiez toujours les tableaux spécifiques et les conditions environnantes précises afin de respecter les normes de sécurité.

Considérations relatives aux disjoncteurs et aux fusibles pour les câbles de 2.5 mm

Lors du choix des disjoncteurs ou des fusibles pour câbles de 2.5 mm², il est très important de s'assurer que la valeur nominale de l'appareil correspond au potentiel du câble et à son type de circuit. Pour une utilisation générale :

• Lors de la sélection, n'oubliez pas que le dispositif de protection ne doit pas dépasser la capacité de charge maximale du câble conformément à la méthode d'installation spécifiée. La méthode C (clipping direct) permettrait l'utilisation de disjoncteurs de 20 A ou 25 A avec diverses applications et tailles de câbles.
• Les charges commencent par un disjoncteur d'appel fiable de type B ou C qui fonctionne pour les circuits résidentiels de poids moyen, en fonction des caractéristiques d'appel de courant des charges connectées.
• Pour les circuits de 2.5 mm² de méthode B ou D, par exemple, une barrière de 20 A est généralement suffisante pour la plupart des applications. Lorsque l'utilisation de fusibles ou d'autres dispositifs de protection est un problème, utilisez ceux qui conviennent.

Comme toujours, les exigences de la norme BS 7671 doivent être vérifiées. Dans ce cas, les temps de déconnexion et les exigences de protection contre les courts-circuits mis en avant dans la conception du circuit sont suffisamment respectés par le dispositif de protection.

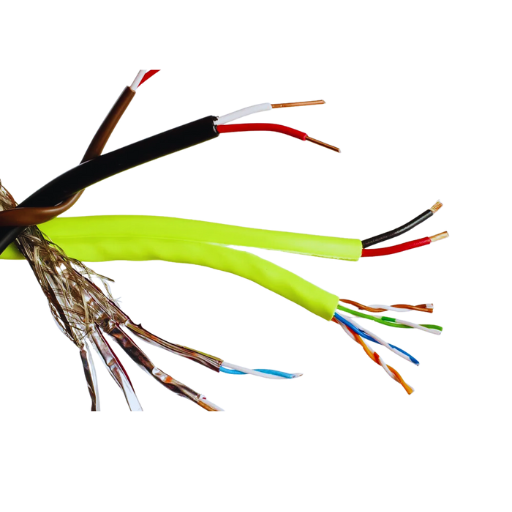

Quels sont les signes indiquant qu’un câble de 2.5 mm est surchargé ?

Reconnaître la surchauffe et les dommages à l'isolation

La société Ramsey a identifié plusieurs signes indiquant un éventuel endommagement de l'isolation ou une surchauffe sur un câble de 2.5 mm². Certains de ces indicateurs sont mentionnés ci-dessous.

• Décoloration : En raison d'une surchauffe, la gaine extérieure du câble peut devenir noircie ou carbonisée.
• Ramollissement ou déformation : la surchauffe peut également provoquer un ramollissement ou une déformation de l'isolant, réduisant ainsi la capacité électrique des câbles. Tout ramollissement ou ramollissement inhabituel, toute fusion, déformation ou fissuration de l'isolant indiquent qu'un câble est ou a été surchauffé.
• Odeur : Lorsque l'isolant brûle en raison d'une prolongation du chauffage, une odeur de brûlé ou chimique commence à se dégager.
• Problèmes de performances : il peut y avoir une indication d'une surcharge de câble avec des lumières clignotantes constantes, un déclenchement de l'alimentation des disjoncteurs ou des appareils connectés recevant une alimentation intermittente.

Si l’un des signes énumérés ci-dessus est évident, évitez d’utiliser le circuit et contactez un électricien certifié pour examiner le problème et le résoudre.

Problèmes électriques causés par un dépassement de la capacité du câble

L'augmentation de la capacité de transport de courant d'un câble au-delà de 2.5 mm² peut entraîner une multitude de complications électriques préjudiciables à toutes les questions de sécurité et de performances. Lorsqu'un câble est surchargé, il a tendance à surchauffer, ce qui entraîne des risques et des dommages catastrophiques à long terme.

1. Risques de surchauffe : les risques de surchauffe ont tendance à augmenter lorsque le courant dépasse la capacité nominale minimale. En règle générale, un câble de 2.5 mm² a tendance à supporter un courant de 18 à 27 A, mais cette surcharge augmentera si les conditions environnementales ordinaires changent. Le dépassement de cette plage a tendance à créer de la chaleur en raison d'une augmentation de la résistance électrique, ce qui entraînerait un dépassement de la température du câble de ses limites de sécurité. Les matériaux isolants présents dans le câble sont susceptibles d'être endommagés par une surchauffe prolongée, ce qui réduit à son tour la durée de vie et l'intégrité du câble.
2. Risque d'incendie : En cas de charge élevée, un câble surchargé peut alimenter un incendie. La surchauffe d'un câble a tendance à provoquer l'inflammation de l'isolant, ce qui peut entraîner des incendies électriques. Des études sur la sécurité électrique montrent que l'isolant a tendance à s'enflammer à une température supérieure à 200 °C en immersion totale lors de charges lourdes.
3. Chutes de tension : dans tout circuit, la chute de tension électrique affecte sérieusement la capacité du courant à alimenter la charge. Si un câble est poussé au-delà de sa valeur nominale, il crée une résistance importante. Cette résistance fait chuter la tension, réduisant ainsi les performances et l'efficacité des appareils connectés. Certains exemples de ces appareils peuvent être des équipements lourds qui fonctionnent et dépendent de niveaux de tension normaux, ce qui peut provoquer des dysfonctionnements dans le système, lui conférant une faible fiabilité.
4. Défaillance du disjoncteur et des fusibles. Les disjoncteurs ou les fusibles sont des exemples de dispositifs de sécurité qui ont été installés pour empêcher les surcharges, mais même lorsqu'ils sont mis en place, la surcharge devient un problème. Les choses deviennent très gênantes lorsque ces dispositifs commencent à se déclencher en raison d'une surchauffe après une surcharge excessive et des problèmes d'usure dus à l'appareil lui-même. En raison de ces événements, les circuits se retrouvent sans protection.
5. Rupture de l'isolation : Enfin, dépasser la capacité d'un câble crée un autre problème technique, à savoir la rupture progressive de l'isolation. Les matériaux d'isolation des câbles et le XLP utilisent le PVC comme polymère de base. Cependant, une exposition prolongée à des températures élevées peut se fissurer et fondre ou émettre des fumées corrosives, entraînant des conséquences sinistres et dangereuses telles que des courts-circuits ou des pannes d'équipement.

Pour éviter ces problèmes, il est impératif de procéder à une estimation de charge appropriée avant la conception du circuit. Par exemple, les ingénieurs doivent tenir compte de la température ambiante, du regroupement des câbles et des paramètres d'installation dans le dimensionnement des câbles selon les pratiques industrielles actuelles. De plus, la maintenance préventive et le diagnostic de température des machines électriques sont importants pour la détection précoce des surcharges et la fiabilité à long terme du système.

Quand consulter un électricien concernant les problèmes de capacité des câbles

Chaque fois que des modifications sont prévues sur le circuit électrique ou qu'il y a des signes de surcharge des câbles, il est absolument nécessaire de contacter un électricien. Avez-vous remarqué que de nombreux disjoncteurs se déclenchent, que les câbles surchauffent ou que les prises se décolorent ? Il y a de fortes chances que la charge électrique soit bien supérieure à l'alimentation en courant. Ce pourcentage se situe quelque part dans les 80 régions et va au-delà. Dans ce cas, il faut s'attendre à des signes révélateurs de dégradation de l'isolation et de dommages aux conducteurs. C'est pourquoi des directives industrielles ont été mises en place.

Les chargeurs de véhicules électriques et les appareils de chauffage, ventilation et climatisation ne peuvent pas être simplement branchés sur n'importe quel appareil, car ils nécessitent une attention et une planification préalables. Par conséquent, assurez-vous de contacter un électricien avant de faire quoi que ce soit. Comme l'utilisation n'a fait qu'augmenter, la surcharge des circuits n'est qu'une question de temps. Une évaluation professionnelle montre que les ménages modernes consomment 30 % d'électricité de plus par rapport aux statistiques d'il y a vingt ans, en grande partie à cause de l'électronique et des appareils intelligents. Dans ce scénario, une évaluation professionnelle du remplacement des câbles peut être d'une grande aide, ainsi que d'autres mises à niveau des circuits.

De plus, les électriciens peuvent déterminer si les câbles surchauffent ou si les charges sont déséquilibrées, ce qui n'est pas toujours visible visuellement, grâce à des tests de diagnostic avancés tels que l'imagerie thermique infrarouge et l'analyse de charge. Cette mesure proactive évite les temps d'arrêt et les réparations du système électrique causés par des pannes inaperçues et améliore sa sécurité et son efficacité.

Foire Aux Questions (FAQ)

Q : Quel est le courant maximum pour un câble de 2.5 mm ?

R : Le câblage domestique standard utilise un câble carré de 2.5 mm², dont le courant de transport maximal est d'environ 20 ampères. Cependant, cela peut changer en raison de l'isolation du câble, des méthodes d'installation et de la température. Étant donné que les tableaux et les calculateurs de câbles dépendent de l'application et que ces méthodes en dépendent modérément, des résultats plus précis et plus fiables sont obtenus en les consultant.

Q : Comment puis-je déterminer quel type de fil de cuivre conviendra à mon circuit électrique ?

R : L'efficacité d'un circuit électrique dépend du fil de cuivre utilisé, de l'installation et de l'intégration de l'ensemble du système. Tenez donc compte des besoins en courant, de la perte de tension et du rôle du fil de cuivre dans le circuit. L'exemple simple correspond à l'utilisation idéale d'un câble carré de 2.5 mm pour 20 ampères. N'oubliez pas de mesurer correctement la tension requise à l'aide d'un calculateur de taille de câble électrique ou de consulter un professionnel de l'électricité qui pourra vous éclairer sur la question, car il pourrait y avoir des mesures d'ampérage plus importantes.

Q : Peut-on utiliser un câble de 2.5 mm avec une prise 16 A ?

R : Une prise de 16 A peut être raccordée à un câble carré de 2.5 mm dans la plupart des applications domestiques. Le courant qu'un tel circuit peut transporter à 230 V est suffisant pour chauffer une prise de type 16 A ; ce type de câble peut donc être utilisé. Il est toutefois conseillé de vérifier la législation électrique locale et de demander l'avis d'un certificateur pour s'assurer que les réglementations du bâtiment en cours sont respectées.

Q : Jusqu'à quelle plage de puissance maximale un câble de 2.5 mm peut-il fonctionner confortablement ?

R : La puissance qu'un câble carré de 2.5 mm peut fournir pour les tondeuses récréatives varie en fonction de la tension nominale du circuit auquel le fil est connecté. Par exemple, la tension nominale du connecteur de câble dans un bâtiment résidentiel typique de 230 volts, jusqu'à 4600 watts, serait la limite supérieure qu'un câble carré de 2.5 mm peut fournir avec un courant nominal de 20 ampères. Il est cependant prudent de définir une charge de 80 % sur cette valeur nominale, soit environ 3680 watts.

Q : Comment la méthode d’installation affecte-t-elle la capacité du câble par mètre ?

R : D'après ce qui précède, la méthode d'installation influence grandement la capacité de transport de courant d'un câble par mètre. Par exemple, un câble de 2.5 mm² placé dans l'espace libre transportera plus de courant que le même câble placé dans un conduit ou enterré. Cela est dû aux variations de conduction thermique. Recherchez des guides de dimensionnement des câbles électriques qui prennent en compte les méthodes d'installation afin d'obtenir la bonne capacité.

Q : Est-il possible de connecter un circuit 32 A à l'aide d'un câble de 2.5 mm ?

R : Certainement pas. Un câble de 2.5 mm² ne peut pas fonctionner avec un circuit de 32 A. En général, un circuit nécessitant plus de 32 A devrait être installé sur XNUMX mm² ou plus, selon l'installation et l'application. Utilisez toujours un calculateur de taille de câble électrique ou consultez un expert qui peut vous aider à déterminer la taille nécessaire dans tout circuit à ampérage élevé.

Q : Comment la longueur du câble affecte-t-elle la quantité de courant que le câble peut transporter ?

R : Étant donné que le câble est connecté à une tension, il est compréhensible que plus le câble est long, plus le courant que le fil peut supporter est faible. Il peut être possible de maintenir la capacité de transport de courant requise pour des trajets plus longs en installant un fil secondaire plus épais. Étant donné certaines longueurs de câble, un calculateur de chute de tension est très utile pour estimer la taille du noyau à augmenter.

Q : Quels facteurs dois-je prendre en compte lors du choix de la taille de câble appropriée lors du câblage électrique ?

R : Tout d'abord, vous devez tenir compte de la capacité de courant, de la chute de tension admissible, de la plage de température, de la manière dont le câble sera installé, que ce soit dans un conduit, à l'air libre ou enterré, du matériau dont il sera fait, s'il sera connecté au cuivre ou à l'aluminium, du type d'isolation utilisé et des exigences légales pertinentes relatives à l'emplacement. Ces facteurs détermineront son adéquation à une application spécifique avec un câble de 2.5 mm2. Consultez toujours un guide de dimensionnement des câbles électriques ou un électricien qualifié pour assurer une sélection appropriée.

Sources de référence

1. « Courant déformé par les harmoniques et sa corrélation avec la capacité de transport de courant de différentes sections de câbles. »

• Auteurs : DR Jintaka et al.
• Date de parution : 2019-07-01.
• Journal : Actes de la Conférence internationale 2019 sur le génie électrique et l'informatique (ICEEI).
• Résumé : L'étude examine si les courants harmoniques influencent la capacité de transport de courant (CCC) de tout conducteur dont la section est, par exemple, de 2.5 mm² ou plus. Les résultats de l'étude indiquent que la peau, en raison des courants harmoniques, a un impact important sur la résistance des conducteurs, d'où la CCC.
• Méthodologie : Pour cette étude, les auteurs ont réalisé une expérience et une simulation en utilisant quatre sections de câbles différentes, comprenant des conducteurs tout en alliage d'aluminium (AAAC) de différentes tailles. Au cours de l'expérience, ils ont étudié les altérations des conducteurs en CCC dues aux courants électriques alternatifs harmoniques.
• Principaux résultats : L'effet de peau, associé à des sections transversales plus grandes, a augmenté les éléments de résistance de telle sorte que les conducteurs de section transversale inférieure ou égale à 50 mm² n'ont pratiquement pas été affectés (Jintaka et al., 2019, p. 320-323) par les harmoniques.

2. « Analyse thermique de l'influence des harmoniques sur la capacité de courant des câbles électriques souterrains de moyenne tension. »

• Auteurs : O. Gouda et al.
• Date de parution : 2023-08-07
• Journal : Sciences et ingénierie énergétiques
• Résumé : Cet article présente un modèle thermique permettant d'analyser les effets des harmoniques sur les câbles souterrains moyenne tension, notamment les câbles d'une section minimale de 2.5 mm. La recherche porte sur la manière dont les harmoniques modifient la température des éléments du câble et le courant maximal admissible.
• Méthodologie : Les auteurs ont construit un modèle thermique dérivé de l'équilibre thermique des nœuds du circuit thermique du système de câbles, étayant leur modèle par des mesures expérimentales. Ils ont également étudié l'effet des harmoniques sur la température du câble et le CCC.
• Principales conclusions : Sous l'influence des harmoniques, la température du noyau du câble a augmenté, ce qui, à son tour, a abaissé les niveaux de CCC. L'étude a révélé que les harmoniques étaient associées à une augmentation de la température du câble et à une baisse conséquente de la capacité de transport de courant adéquate (Gouda et al., 2023, pp: 3471-3485 ).

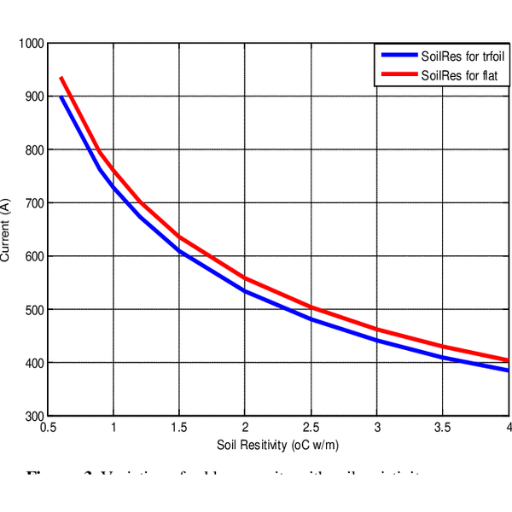

3. « Capacité de charge des câbles souterrains : une approche pratique et théorique pour la détermination de la capacité de transport de courant »

• Auteur : S. Ghoneim et al.
• Publié le : 14 octobre 2012
• Aperçu : Bien que cet article date de quelques années, il est très utile pour informer les lecteurs sur l'intensité admissible des câbles souterrains, ce qui peut être utile pour comprendre les performances des câbles à intensité admissible inférieure, tels que le 2.5 mm2. L'article aborde une série de variables qui influencent l'intensité admissible des câbles, des conditions d'installation aux matériaux utilisés.
• Conception de l'étude : Les chercheurs ont fait des prédictions théoriques en s'appuyant sur les réglementations de la CEI. Ils ont également effectué des tests d'intensité sur des échantillons de câbles sélectionnés dans différents scénarios.
• Résultats : Il a été observé et déduit de la recherche que l'état de l'isolation, la résistivité thermique du sol et la profondeur du câble de pose affectent tous de manière significative l'intensité admissible des câbles. Ces conclusions sont essentielles car elles aident à postuler l'applicabilité d'un câble de 2.5 mm dans la pratique(Ghoneim et al., 2012, pp. 163–169).
