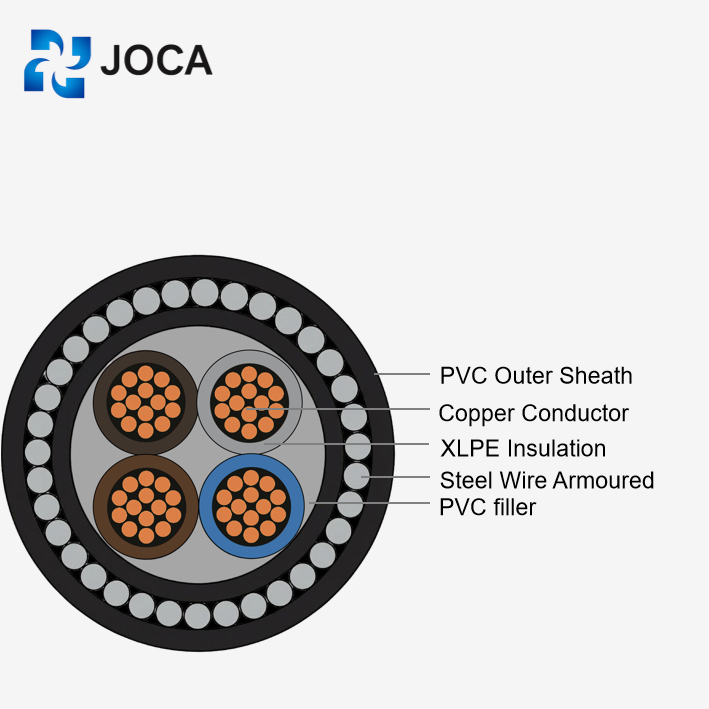

N2XRY/NA2XRY
0,6/1 kV Multi Core XLPE Isolierung Stahldraht Gepanzertes und PVC-Mantel-Stromkabel
Leiter: Kupferleiter oder Aluminiumleiter
Isolierung: Extrudierte Schicht aus vernetztem Polyethylen (XLPE) gemäß IEC 60502-1.
Bettwäsche: Extrudierte Schicht aus Polyvinylchlorid (PVC) – Typ (ST2) bis IEC 60502-1.
Panzerung: Einlagige Schicht aus runden verzinkten Stahldrähten.
Außenjacke: Extrudierte Schicht aus Polyvinylchlorid (PVC) – Typ (ST2) bis IEC 60502-1.
- Schnelle Musterverarbeitung mit maßgeschneiderten Lösungen
- Hochwertige Materialien
- Erschwingliche Preisoptionen
- Globale Lieferung
- Für einen besseren Datenschutz ist darauf zu achten, dass alle Uploads sicher sind
Sparen Sie durchschnittlich mindestens 30%
-
Produktbeschreibung
N2XRY/NA2XRY: Produktbeschreibung und Spezifikationen
Die N2XRY (Kupfer) und NA2XRY (Aluminium) Serien sind Ihre Schwerlastarbeitspferde für den Multicore-Vertrieb (0,6/1 kV). Das entscheidende Merkmal ist hier die SWA (Stahldrahtrüstung). Im Gegensatz zu ungepanzerten Kabeln bieten die verzinkten Stahldrähte eine ernsthafte mechanische Abschirmung, was bedeutet, dass Sie diese direkt vergraben oder in Industriegebieten mit hohem Risiko laufen lassen können, ohne sich um Zerkleinerung oder Stöße kümmern zu müssen Wir verwenden XLPE-Isolierung Ihnen das höher zu geben 90°C Wärmebewertung. Profi-tipp: Für größere Größen (wie 50 mm² und mehr) fragen Sie nach Sektorförmige Leiter. Sie reduzieren den gesamten Kabeldurchmesser und das Gesamtgewicht, was das Verschleißen und das Anschließen in dichten Kisten erheblich erleichtert.
-
Vorteile
N2XRY/NA2XRY: Vorteile und Funktionen
IEC 60502-1-konform: Streng nach globalem Standard gebaut Keine Abkürzungen.
Kupfer oder Aluminium: Ihr Anruf Wählen Sie Kupfer Für Leistung oder Aluminium Budget zu kürzen.
Stahldrahtrüstung (SWA): Ein verzinktes mechanisches Schild. verhindert, dass der Kern in groben Gräben zerquetscht wird.
XLPE-Isolierung: Läuft an 90°C. Schlägt die alte 70° C PVC-Grenze, was Ihnen eine höhere Effizienz verleiht.
Überall installieren: Boden-, Kanal- oder Freiluftbewertungen decken alles ab.
1,5 mm² bis 500 mm²: Von winzigen Steuerdrähten bis hin zu massiven Zuführungen bauen wir die gesamte Reichweite auf.
Harte PVC-Jacke: Typ ST1/ST2-Hülle. Formuliert nach Prügeln lassen und das Kabel sicher aufbewahren.
Abmessungen/Parameter
| Kabelabschnitt | Nennquerschnittsfläche (mm²) / Phasenleiter | Max. Leiterwiderstand DC bei 2 °C (0 km) | Max. Leiterwiderstand AC bei 9 °C (0 °C) | Kontinuierliche Strombewertungen in Boden gelegt (A) | Kontinuierliche Strombewertungen in Kanälen (A) | Kontinuierliche Strombewertungen in freier Luft (A) | Ca. Gesamtdurchmesser (mm) | Ca. Gesamtgewicht (kg/km) |
|---|---|---|---|---|---|---|---|---|
| Zweikernkabel | 1.5 | 12.1 | 15.4287 | 33 | 24 | 29 | 13.1 | 340 |
| Zweikernkabel | 2.5 | 7.41 | 9.4485 | 42 | 31 | 38 | 14 | 395 |
| Zweikernkabel | 4 | 4.61 | 5.8783 | 55 | 40 | 51 | 15.1 | 465 |
| Zweikernkabel | 6 | 3.08 | 3.9274 | 68 | 50 | 64 | 16.2 | 550 |
| Zweikernkabel | 10 | 1.83 | 2.3336 | 90 | 67 | 87 | 18.3 | 775 |
| Zweikernkabel | 16 | 1.15 | 1.4667 | 116 | 87 | 114 | 20.3 | 990 |
| Zweikernkabel | 25 | 0.727 | 0.9275 | 151 | 114 | 154 | 24.1 | 1465 |
| Zweikernkabel | 35 | 0.524 | 0.6688 | 180 | 138 | 188 | 26.2 | 1780 |
| Dreikernkabel | 1.5 | 12.1 | 15.4287 | 27 | 19 | 24 | 13.6 | 365 |
| Dreikernkabel | 2.5 | 7.41 | 9.4485 | 35 | 25 | 32 | 14.6 | 435 |
| Dreikernkabel | 4 | 4.61 | 5.8783 | 45 | 33 | 42 | 15.7 | 520 |
| Dreikernkabel | 6 | 3.08 | 3.9274 | 56 | 41 | 53 | 17 | 630 |
| Dreikernkabel | 10 | 1.83 | 2.3336 | 75 | 56 | 73 | 19.6 | 885 |
| Dreikernkabel | 16 | 1.15 | 1.4667 | 96 | 72 | 96 | 21.8 | 1140 |
| Dreikernkabel | 25 | 0.727 | 0.9275 | 125 | 95 | 130 | 25.8 | 1675 |
| Dreikernkabel | 35 | 0.524 | 0.6688 | 142 | 109 | 145 | 28.2 | 1880 |
| Dreikernkabel | 50 | 0.387 | 0.4944 | 169 | 132 | 177 | 31.4 | 2385 |
| Dreikernkabel | 70 | 0.268 | 0.3431 | 206 | 163 | 222 | 36.1 | 3385 |
| Dreikernkabel | 95 | 0.193 | 0.2481 | 246 | 197 | 271 | 39.9 | 4320 |
| Dreikernkabel | 120 | 0.153 | 0.1976 | 279 | 226 | 314 | 43.9 | 5190 |
| Vierkernkabel | 1.5 | 12.1 | 15.4287 | 27 | 19 | 24 | 14.4 | 410 |
| Vierkernkabel | 2.5 | 7.41 | 9.4485 | 35 | 25 | 32 | 15.5 | 490 |
| Vierkernkabel | 4 | 4.61 | 5.8783 | 45 | 33 | 42 | 16.8 | 600 |
| Vierkernkabel | 6 | 3.08 | 3.9274 | 56 | 41 | 53 | 18 | 955 |
| Vierkernkabel | 10 | 1.83 | 2.3336 | 75 | 56 | 73 | 20.9 | 1045 |
| Vierkernkabel | 16 | 1.15 | 1.4667 | 96 | 72 | 96 | 23.1 | 1490 |
| Vierkernkabel | 25 | 0.727 | 0.9275 | 125 | 95 | 130 | 27.8 | 2025 |
| Vierkernkabel | 35 | 0.524 | 0.6688 | 142 | 109 | 145 | 31.4 | 2370 |
| Vierkernkabel | 50 | 0.387 | 0.4944 | 169 | 132 | 177 | 35.1 | 3000 |
| Vierkernkabel | 70 | 0.268 | 0.3431 | 206 | 163 | 222 | 40.6 | 4285 |
| Vierkernkabel | 95 | 0.193 | 0.2481 | 246 | 197 | 271 | 44.9 | 5410 |
| Vierkernkabel | 120 | 0.153 | 0.1976 | 279 | 226 | 314 | 48.8 | 7000 |
| Vierkernkabel | 150 | 0.124 | 0.1612 | 311 | 255 | 356 | 53.3 | 8370 |
| Vierkernkabel | 185 | 0.0991 | 0.1302 | 349 | 290 | 407 | 58.3 | 10110 |
| Vierkernkabel | 240 | 0.0754 | 0.1012 | 400 | 336 | 470 | 64.5 | 12720 |
| Vierkernkabel | 300 | 0.0601 | 0.0829 | 446 | 378 | 541 | 70.6 | 15450 |
| Vierkernkabel | 400 | 0.047 | 0.0676 | 499 | 427 | 620 | 77.4 | 20280 |
| Vierkernkabel | 500 | 0.0366 | 0.0561 | 546 | 474 | 695 | 85.1 | 25405 |
| Vierkernkabel mit reduziertem Neutral | 25 | 0.7270 / 1.1500 | 0.9275 / 1.4667 | 125 | 95 | 130 | 26.9 | 1905 |
| Vierkernkabel mit reduziertem Neutral | 35 | 0.5240 / 1.1500 | 0.6688 / 1.4667 | 142 | 109 | 145 | 28.2 | 2210 |
| Vierkernkabel mit reduziertem Neutral | 50 | 0.3870 / 0.7270 | 0.4944 / 0.9275 | 169 | 132 | 177 | 31.9 | 2810 |
| Vierkernkabel mit reduziertem Neutral | 70 | 0.2680 / 0.5240 | 0.3431 / 0.6688 | 206 | 163 | 222 | 36 | 3890 |
| Vierkernkabel mit reduziertem Neutral | 95 | 0.1930 / 0.3870 | 0.2481 / 0.4944 | 246 | 197 | 271 | 39.6 | 4925 |
| Vierkernkabel mit reduziertem Neutral | 120 | 0.1530 / 0.2680 | 0.1976 / 0.3431 | 279 | 226 | 314 | 42.7 | 6015 |
| Vierkernkabel mit reduziertem Neutral | 150 | 0.1240 / 0.2680 | 0.1612 / 0.3431 | 311 | 255 | 356 | 47.9 | 7495 |
| Vierkernkabel mit reduziertem Neutral | 185 | 0.0991 / 0.1930 | 0.1302 / 0.2481 | 349 | 290 | 407 | 52.8 | 9120 |
| Vierkernkabel mit reduziertem Neutral | 240 | 0.0754 / 0.1530 | 0.1012 / 0.1976 | 400 | 336 | 470 | 58.7 | 11375 |
| Vierkernkabel mit reduziertem Neutral | 300 | 0.0601 / 0.1240 | 0.0829 / 0.1612 | 446 | 378 | 541 | 63.8 | 13755 |
| Vierkernkabel mit reduziertem Neutral | 400 | 0.0470 / 0.0991 | 0.0676 / 0.1302 | 499 | 427 | 620 | 73 | 17975 |
| Vierkernkabel mit reduziertem Neutral | 500 | 0.0366 / 0.0754 | 0.0561 / 0.1012 | 546 | 474 | 695 | 80.8 | 22485 |
| Kabelabschnitt | Nennquerschnittsfläche (mm²) / Phasenleiter | Max. Leiterwiderstand DC bei 2 °C (0 km) | Max. Leiterwiderstand AC bei 9 °C (0 °C) | Kontinuierliche Strombewertungen in Boden gelegt (A) | Kontinuierliche Strombewertungen in Kanälen (A) | Kontinuierliche Strombewertungen in freier Luft (A) | Ca. Gesamtdurchmesser (mm) | Ca. Gesamtgewicht (kg/km) |
|---|---|---|---|---|---|---|---|---|
| Zweikernkabel | 10 | 3.0800 | 3.9490 | 69 | 51 | 67 | 18.3 | 660 |
| Zweikernkabel | 16 | 1.9100 | 2.4490 | 90 | 67 | 88 | 20.3 | 800 |
| Zweikernkabel | 25 | 1.2000 | 1.5388 | 117 | 89 | 120 | 23.6 | 1130 |
| Zweikernkabel | 35 | 0.8680 | 1.1133 | 140 | 107 | 146 | 26.2 | 1360 |
| Dreikernkabel | 10 | 3.0800 | 3.9490 | 57 | 43 | 56 | 19.6 | 705 |
| Dreikernkabel | 16 | 1.9100 | 2.4490 | 74 | 56 | 74 | 21.8 | 855 |
| Dreikernkabel | 25 | 1.2000 | 1.5388 | 97 | 74 | 101 | 25.2 | 1195 |
| Dreikernkabel | 35 | 0.8680 | 1.1133 | 110 | 85 | 113 | 25.2 | 1245 |
| Dreikernkabel | 50 | 0.6410 | 0.8224 | 131 | 102 | 137 | 28.4 | 1525 |
| Dreikernkabel | 70 | 0.4430 | 0.5688 | 160 | 127 | 173 | 33.1 | 2125 |
| Dreikernkabel | 95 | 0.3200 | 0.4115 | 191 | 153 | 211 | 36.7 | 2585 |
| Dreikernkabel | 120 | 0.2530 | 0.3259 | 218 | 176 | 245 | 40.0 | 3005 |
| Vierkernkabel | 10 | 3.0800 | 3.9490 | 57 | 43 | 56 | 20.9 | 810 |
| Vierkernkabel | 16 | 1.9100 | 2.4490 | 74 | 56 | 74 | 24.1 | 1105 |
| Vierkernkabel | 25 | 1.2000 | 1.5388 | 97 | 74 | 101 | 27.2 | 1395 |
| Vierkernkabel | 35 | 0.8680 | 1.1133 | 110 | 85 | 113 | 28.4 | 1525 |
| Vierkernkabel | 50 | 0.6410 | 0.8224 | 131 | 102 | 137 | 32.1 | 1855 |
| Vierkernkabel | 70 | 0.4430 | 0.5688 | 160 | 127 | 173 | 37.6 | 2605 |
| Vierkernkabel | 95 | 0.3200 | 0.4115 | 191 | 153 | 211 | 40.3 | 3100 |
| Vierkernkabel | 120 | 0.2530 | 0.3259 | 218 | 176 | 245 | 45.8 | 4085 |
| Vierkernkabel | 150 | 0.2060 | 0.2660 | 243 | 199 | 278 | 50.3 | 4770 |
| Vierkernkabel | 185 | 0.1640 | 0.2126 | 274 | 228 | 320 | 55.3 | 5600 |
| Vierkernkabel | 240 | 0.1250 | 0.1634 | 317 | 265 | 376 | 61.5 | 6835 |
| Vierkernkabel | 300 | 0.1000 | 0.1321 | 356 | 301 | 430 | 67.1 | 7985 |
| Vierkernkabel | 400 | 0.0778 | 0.1047 | 404 | 346 | 501 | 77.4 | 10730 |
| Vierkernkabel | 500 | 0.0605 | 0.0838 | 452 | 393 | 574 | 85.1 | 12875 |
| Vierkernkabel mit reduziertem Neutral | 50 | 0.6410 / 1.2000 | 0.8224 / 1.5388 | 131 | 102 | 137 | 31.9 | 1800 |
| Vierkernkabel mit reduziertem Neutral | 70 | 0.4430 / 0.8680 | 0.5688 / 1.1133 | 160 | 127 | 173 | 36.0 | 2420 |
| Vierkernkabel mit reduziertem Neutral | 95 | 0.3200 / 0.6410 | 0.4115 / 0.8224 | 191 | 153 | 211 | 39.6 | 2905 |
| Vierkernkabel mit reduziertem Neutral | 120 | 0.2530 / 0.4430 | 0.3259 / 0.5688 | 218 | 176 | 245 | 42.7 | 3410 |
| Vierkernkabel mit reduziertem Neutral | 150 | 0.2060 / 0.4430 | 0.2660 / 0.5688 | 243 | 199 | 278 | 47.9 | 4375 |
| Vierkernkabel mit reduziertem Neutral | 185 | 0.1640 / 0.3200 | 0.2126 / 0.4115 | 274 | 228 | 320 | 52.8 | 5160 |
| Vierkernkabel mit reduziertem Neutral | 240 | 0.1250 / 0.2530 | 0.1634 / 0.3259 | 317 | 265 | 376 | 58.7 | 6230 |
| Vierkernkabel mit reduziertem Neutral | 300 | 0.1000 / 0.2060 | 0.1321 / 0.2660 | 356 | 301 | 430 | 63.8 | 7255 |
| Vierkernkabel mit reduziertem Neutral | 400 | 0.0778 / 0.1640 | 0.1047 / 0.2126 | 404 | 346 | 501 | 73.0 | 9685 |
| Vierkernkabel mit reduziertem Neutral | 500 | 0.0605 / 0.1250 | 0.0838 / 0.1634 | 452 | 393 | 574 | 80.8 | 11615 |
-
Produktionsprozesse von Stromkabeln
Um eine überlegene Qualität zu gewährleisten, JOCA Betreibt Volldigitalisierte und automatisierte Produktionslinien für Stromkabel. Konkret, Dieser umfassende Arbeitsablauf Bedeckt Leiterstrang, Isolierungsextrusion, Metallsiebung und Endummantelung. Darüber hinaus, intelligente Systeme Aktiv überwachen Jede Stufe, um eine stabile Leistung und gleichbleibende Produktqualität zu gewährleisten. Zusätzlich, Die Fabrik Verwendet Fortschrittliche Testeinrichtungen wie Teilentladungstests, Zugtests und Funkentests. Folglich, Diese strengen Maßnahmen Garantie Dass jedes gelieferte Kabel internationalen Standards strikt entspricht.
Verpackung für den Versand
Um den verschiedenen Transportanforderungen gerecht zu werden, können viele Verpackungsmethoden verwendet werden.
Haben Sie noch mehr Fragen?
F: Welche Modelle sind das?
A: Zwei Haupttypen. N2XRY XLPE-Isolierung verwendet. NYRY Verwendet PVC. Wenn Sie ein ‘A’ sehen (wie NA2XRY), das heißt nur Aluminium Leiter.
F: Spannungsbewertung?
A: Standard-Niederspannung: 0,6/1 kV.
F: Leitermaterialien?
A: Ihre Wahl: Kupfer oder Aluminium.
F: Was für eine Rüstung?
A: SWA (Stahldrahtrüstung). Einzelschicht aus runden verzinkten Drähten Viel stärker als Bandpanzerungen.
F: Kernkonfigurationen?
A: Wir bauen 2, 3 und 4-Kern Versionen. Wir machen auch die 4-Kern mit reduziertem Neutral (oft 3+1 genannt).
F: Jackenspezifikationen?
A: Extrudiert PVC. Es trifft sich IEC 60502-1 (Typ ST1 oder ST2).Zäh genug für die meisten Seiten.
F: Widerstandsberechnung temp?
A: Die Daten werden berechnet unter 90°C, passend zur XLPE-Bewertung.
